夹具设计方案及使用规范
精锻叶片加工夹具设计方案及使用规范
一、零件分析
被加工零件为某型压气机第三级转子精锻叶片。
叶片由叶身和叶榫根两部份组成，现有的精锻技术仅可满足叶片叶身的要求精度，不需要再进行数控加工，只需要对榫根和进排气边进行加工。
而对于精锻叶片榫根的加工，只能是通过已成型的叶片自由曲面来定位，不仅需要同时保证定位的准确性、稳定性和控制由装夹引起的叶片自由曲面的夹紧变形，而且要保证安装方便、定位精度高、施加力均匀、可多次装拆而不影响定位精度，在批量加工零件过程中意义更为重要。
下图为精锻叶片毛坯模型和叶片理论模型：
图1：叶片毛坯模型图2：叶片理论模型
二、夹具设计方案
叶片加工工装夹具类型有很多，通常使用的有通用夹具、可调整夹具、组合夹具等，一般适用于传统的叶片数控加工即先对榫根进行加工，再通过榫根的定位来对叶身加工，而对于精锻叶片榫根和进排气边的加工，还没有能保证较好定位和较平稳的夹紧力的专用工装夹具。
精锻叶片在传统加工过程中，通常是先对叶身进行浇筑、定位，然后对榫根进行加工，进、排气边则用手工抛磨的方式进行加工。
工序复杂，基准定位难
度较大，手工抛磨的方式也不利于大批量生产，效率低、稳定性差。
因而亟需设计新型精锻叶片加工夹具。
设计方案如下：
1、由于精锻叶片的榫根加工是通过叶身的自由曲面来定位的，存在定位误差大、稳定性不足、夹紧变形大、难以多次重复使用的问题，提出一种精锻叶片榫根加工夹具，夹具由精锻叶片叶身曲面定位带进行定位和夹紧，保证曲面定位的精确性和稳定性。
2、该夹具解决其技术问题所采用的技术方案是：包括转动台、夹具箱体、箱盖、夹紧垫片、紧固螺钉、工艺台定位块、紧固螺栓、锥形定位销、定位销、固定销、定位块等，夹具设计满足六点定位原理。
3、夹具箱体与转动台固定连接，转动台安装在机床工作台上。
气动快换装置连接，方便自动化生产线中机器人手臂进行装卸。
4、夹具上有拉紧装置，在叶片加持过程中，起到定位拉紧作用。
5、夹具箱体与叶片接触面试根据叶片的叶盆、叶背型面加工而来，叶片的叶身试不需要加工的，因而起到很好的贴合和加持作用。
6、新型精锻叶片榫根加工夹具，由与叶背接触的箱盖部分和与叶盆接触的箱体部分构成；通过内六角螺栓对零部件的传递实现对叶片夹紧，使对叶片施加的夹紧力更加均匀，平稳；夹具装夹时只需对螺栓进行旋进与退出，便可实现对叶片夹紧与取出的目的，操纵控制简便，可减小对叶片的损伤。
6、夹具对叶片的整个夹紧过程，均使用力矩扳手完成。
因而不存在上紧力过大造成叶片夹伤或者上紧力不足导致加工过程中叶片从夹具脱落的问题。
7、该夹具有A、B两部分组成，夹具A实现对精锻叶片榫根和排气边的加工，夹具B实现对进气边的加工以及叶尖部分的切除。
整个过程由机床自动化完成，无需人工参与。
8、夹具可以实现一次装夹，同时对榫根和进、排气边进行加工，很大程度上减少了工艺流程。
减少了由于换夹具带来的重复定位误差。
很大程度上提高了
叶片的加工精度。
9、该夹具连接快换卡盘，适合在自动化生产线中应用。
为将来自动化生产线的顺利进行，打下基础。
夹具设计模型如下图所示：
图3：夹具A 模型图4：夹具B模型
图6：夹具实物图
图7：机床加工效果图
图8：加工过叶片榫根和进排气边
新型精锻叶片榫根加工夹具，不仅可提高航空发动机叶片的加工效率，而且可提高其加工精度，解决其精锻叶片榫根和进排气边加工时的装夹问题；夹具结构简单，安装方便，定位精度高，可多次装拆而不影响定位精度；亦适用于对其它种类的叶片加工应用。
三：夹具使用规范：
1、夹具每次使用前，从工件库取出时检查夹具外表面是否破损，快换头与快换卡盘接触面是够干净。
2、装夹叶片之前，检查夹具与叶身接触型面是否干净，型面是否破损。
如果有异物或破损应当停止使用，防止夹伤叶身。
3、装夹过程中，使用力矩扳手，防止装夹过紧导致夹伤叶片叶身；或者装夹过松导致加工过程中叶片脱离夹具，造成安全隐患。
4、装夹完成后，检查叶片各个定位面是否贴合夹具，确保叶片精确定位。
5、装夹之前，将定位基准面清理干净，方便机床找正。
6、夹具与机床采用气动装置连接，使用时确保气压合适稳定。
打开气动开关；将夹具定位稍对准机床快换装置，确保夹具准确定位；关闭气动开关；检查夹具是否正确固定。
7、加工完后，检查并清理夹具表面以及叶片接触型面。
8、检查完毕，放入工件库。
输出轴机械加工工艺规程及夹具设计方案
输出轴机械加工工艺规程及夹具设计方案【工艺规程】一、工艺准备1.确定零件的材料、图纸和工艺要求。
2.对零件的结构、尺寸及加工要求进行分析，确定加工工艺和工艺路线。
3.选择合适的加工设备和工具。
4.检查加工设备和工具的使用状态，确保设备和工具能够正常运转。
二、夹具设计1.根据加工工艺和工件的特点，确定夹具的类型和结构。
2.根据工件的尺寸和形状，设计夹具的定位、夹持点和夹紧方式。
3.确定夹具的材料和加工工艺。
4.绘制夹具的设计图纸，并进行评审。
三、工艺操作1.根据工艺路线，进行工艺操作的准备工作，包括清洁工件、校对设备和夹具等。
2.进行工艺操作，包括设备的开启、夹具的安装、工件的定位和夹持、刀具的选择和安装、工件的加工等。
3.对工艺操作过程中的问题进行记录和处理，确保工件的质量。
四、质量控制1.进行工件的尺寸和形状的检测，并与图纸要求进行对比，确保工件的尺寸和形状的准确性。
2.对工件的表面质量进行检查，确保工件的表面光滑度和平整度等要求满足。
3.对工件的材料进行质量控制，包括硬度、密度等方面的检测。
4.对工艺过程中的数据进行记录和分析，及时发现和解决质量问题。
五、安全措施1.根据工艺操作的特点，制定相应的安全操作规程。
2.做好设备的维护和保养工作，确保设备的安全可靠。
3.做好夹具的维护和保养工作，确保夹具的稳定性和可靠性。
4.培训工艺操作人员，提高他们的安全意识和技能水平。
夹具是机械加工过程中的重要辅助工具，用于确保工件在加工过程中的位置和形状的准确性，提高加工效率和质量。
以下是夹具设计的基本方案：一、夹具类型根据工件的结构和加工要求，选择合适的夹具类型，包括板式夹具、块式夹具、组合夹具等。
二、夹具结构1.定位方式：设计夹具的定位方式，包括基准面、位置销、支撑块等。
2.夹持方式：确定夹具的夹持点和夹持方式，包括卡盘、螺纹刀等。
3.夹紧方式：选用合适的夹紧方式，包括手动夹紧、液压夹紧等。
4.支撑方式：确定夹具的支撑方式，包括支撑块、支撑杆等。
通用夹具方案设计规范最新版
通用夹具方案设计规范最新版通用夹具方案设计规范最新版一、设计原则1. 经济性：夹具设计应尽可能实现低成本和高效益的原则。
2. 通用性：夹具设计应具有一定的通用性，能够适用于多种工件的加工和装配。
3. 稳定性：夹具设计应具有足够的稳定性，能够确保工件在夹具中的位置和姿态不变。
4. 便捷性：夹具设计应便于使用和调整，能够快速完成夹具的装夹和拆卸。
5. 安全性：夹具设计应保证操作人员的安全，并避免对设备和工件造成损坏。
二、设计要求1. 结构设计：夹具结构应简单紧凑，易于制造和组装，各部件之间应具有良好的协调性。
2. 强度设计：夹具的关键部件应具备足够的强度和刚度，能够承受工作负荷和外部冲击。
3. 精度设计：夹具设计应考虑工件的精度要求，确保夹具对工件的定位和固定不会产生误差。
4. 自动化设计：夹具设计应考虑自动化生产的需求，提高生产效率和质量。
5. 维修性设计：夹具设计应考虑维修和更换部件的便捷性，降低维修成本和停机时间。
三、设计流程1. 确定夹具设计的目标和要求，包括工件的类型、加工过程、精度要求等。
2. 选择合适的夹具结构和原理，根据工件的特点和要求确定夹具的工作方式和定位方式。
3. 进行夹具零部件的设计和选型，根据夹具结构和工作原理确定各个部件的尺寸和材料。
4. 进行夹具的装配和试验，验证夹具的设计是否符合要求，并进行必要的调整和改进。
5. 编写夹具使用和维护手册，记录夹具的结构、使用注意事项和维护方法。
四、设计审核1. 设计部门应对夹具设计进行审核，确保夹具设计符合规范要求。
2. 生产部门和质量部门应对夹具的性能和精度进行测试和评估，确保夹具能够满足生产要求。
3. 进行实际生产试验，并根据生产情况对夹具进行改进和调整。
五、设计评估1. 根据夹具的成本、性能、稳定性和可靠性等指标对夹具的设计进行评估，确定是否满足设计要求。
2. 根据评估结果进行修正和改进，以提高夹具的效率和质量。
六、设计文件1. 夹具设计应包括夹具总图、零件图、装配图和BOM表等。
焊装夹具技术要求

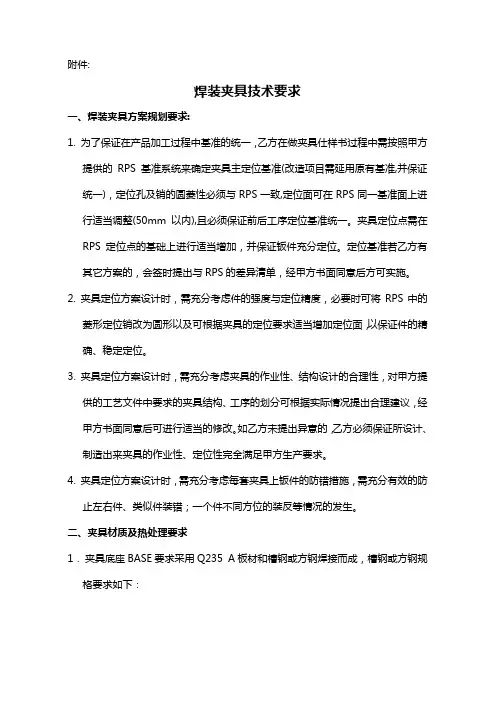

附件:焊装夹具技术要求一、焊装夹具方案规划要求:1. 为了保证在产品加工过程中基准的统一，乙方在做夹具仕样书过程中需按照甲方提供的RPS基准系统来确定夹具主定位基准(改造项目需延用原有基准,并保证统一)，定位孔及销的圆菱性必须与RPS一致,定位面可在RPS同一基准面上进行适当调整(50mm以内),且必须保证前后工序定位基准统一。
夹具定位点需在RPS定位点的基础上进行适当增加，并保证钣件充分定位。
定位基准若乙方有其它方案的，会签时提出与RPS的差异清单，经甲方书面同意后方可实施。
2. 夹具定位方案设计时，需充分考虑件的强度与定位精度，必要时可将RPS中的菱形定位销改为圆形以及可根据夹具的定位要求适当增加定位面，以保证件的精确、稳定定位。
3. 夹具定位方案设计时，需充分考虑夹具的作业性、结构设计的合理性，对甲方提供的工艺文件中要求的夹具结构、工序的划分可根据实际情况提出合理建议，经甲方书面同意后可进行适当的修改。
如乙方未提出异意的，乙方必须保证所设计、制造出来夹具的作业性、定位性完全满足甲方生产要求。
4. 夹具定位方案设计时，需充分考虑每套夹具上钣件的防错措施，需充分有效的防止左右件、类似件装错；一个件不同方位的装反等情况的发生。
二、夹具材质及热处理要求1．夹具底座BASE要求采用Q235 A板材和槽钢或方钢焊接而成，槽钢或方钢规格要求如下：BASE底板的焊缝采用非连续焊缝,焊后经热处理退火消除应力（不允许采用机械消除应力）并喷砂处理，对于以上要求必须提供充分证明或在加工时甲方将随时进行现场确认。
2．规制块（基准块、压块）必须采用45#钢，并经淬火处理，硬度值为（HRC30～35）,表面应进行发黑处理。
3．支撑座采用焊接结构（或者采用铸钢件），不采用铸铁支撑座，支撑座板料厚应应≥15mm，焊后应作退火处理(铸钢件除外)，消除应力；焊缝要求牢固、光滑平整、无缺陷；一般高度为150、200、250、300、350，能充分满足互换性要求。
无孔夹具使用要求
无孔夹具使用要求全文共四篇示例，供读者参考第一篇示例：无孔夹具是一种工装夹具，在工业生产领域中被广泛应用。
它主要用于夹持和固定无孔工件，有效解决了传统夹具在处理无孔工件时容易造成损坏或不稳固的问题。
无孔夹具的设计使用非常重要，只有严格按照规定要求使用，才能确保夹具的正常运行，并且保障工件的安全和生产效率。
一、使用要求：1. 必须根据工件的形状、尺寸和加工要求选择合适的无孔夹具。
夹具应当具有足够的牢固性和稳定性，确保工件夹持牢固，并且在加工过程中不会出现晃动或脱落的情况。
2. 在安装和调试夹具之前，必须认真阅读夹具的使用说明书，了解夹具的结构和工作原理，掌握正确的安装方法和操作步骤。
3. 在夹持工件时，应当根据工件的具体形状和结构来选择合适的夹具夹持方式，确保工件夹持牢固，并且不会受到损坏。
4. 在夹具使用过程中，要定期检查夹具的各个部件和连接件是否松动或磨损，发现问题要及时进行维护和更换，保证夹具的正常运行。
5. 在使用无孔夹具进行加工时，必须严格按照操作规程进行操作，不得随意更改参数和工艺流程，避免造成工件损坏或安全事故。
6. 在使用无孔夹具夹持工件时，要确保夹具表面和工件表面之间的接触面光滑平整，避免出现夹痕和划痕，影响工件的加工质量。
7. 在使用无孔夹具时，要注意保持工作环境的清洁和整洁，避免灰尘和杂物进入夹具内部，影响夹具的工作效果。
9. 在使用无孔夹具时，要及时对夹具进行维护和保养，定期清洁夹具表面和润滑各个活动部件，延长夹具的使用寿命。
10. 在使用无孔夹具进行生产加工时，要做好记录工作，定期检查夹具的使用情况和工件的加工精度，及时调整和改进夹具的设计和使用方法，提高生产效率和加工质量。
第二篇示例：无孔夹具是一种用于夹持工件的装置，它的特点是通过夹具本身的结构设计和工件表面的摩擦力来固定工件，而无需在工件上打孔。
无孔夹具广泛应用于各种加工场景中，能够提高工作效率和产品质量。
使用无孔夹具也需要注意一些要求，以确保安全和有效地完成加工任务。
工装夹具的要求 -回复
工装夹具的要求-回复工装夹具的要求是指在生产制造过程中所使用的夹具的特定要求和标准。
这些要求涉及到夹具的设计、制造、使用和维护等各个方面，目的是确保夹具的高效性、可靠性和安全性，提高生产效率和产品质量。
以下是关于工装夹具要求的详细解析。
一、夹具的设计要求1.1 功能性要求：夹具的设计必须满足产品的生产要求，能够稳定地夹持工件，确保工件在加工过程中不会发生位移或者变形。
同时，夹具的设计还需要考虑到生产效率和操作人员的工作强度，尽可能提高生产效率并减轻操作人员的劳动强度。
1.2 结构性要求：夹具的结构设计必须稳定可靠，能够承受加工过程中的各种力和压力。
结构设计要尽可能简洁，方便制造和维护。
同时，还需要考虑夹具的重量和占用空间，尽可能减小夹具的重量和体积，节约生产空间和材料成本。
1.3 适应性要求：夹具的设计需要根据具体的工件形状和尺寸来确定夹具的形式和结构。
夹具的设计要考虑到工件的特点和工艺要求，保证夹具可以适应不同工件的夹持和加工。
1.4 安全性要求：夹具设计要符合安全操作的要求，确保操作人员在夹具使用过程中不会受到伤害。
夹具的各个部件要具备足够的强度和刚度，避免因夹具失效导致工件脱离夹持造成伤害。
二、夹具的制造要求2.1 材料选用：夹具的制造要选用材质适当的材料，如高强度合金钢、工程塑料等。
材料的选择要考虑夹具在使用过程中的承载能力、耐磨性、耐腐蚀性等因素。
2.2 加工精度：夹具的加工精度直接影响到夹具的使用效果和工件的加工精度。
夹具的各个部件的加工精度要求较高，以保证夹具的工作精度和稳定性。
夹具的加工精度通常要求在±0.02mm以内。
2.3 表面处理：夹具的表面处理可以有效地提高夹具的耐磨性和耐腐蚀性。
常见的表面处理方式包括镀铬、喷涂、氮化等。
表面处理要符合环保要求，确保无害于操作人员和产品质量。
2.4 装配要求：夹具的装配要求严格，各个部件的装配要正确无误，保证夹具的正常工作。
装配时要注意夹具各部分之间的匹配精度，以及各紧固件的紧固力，确保夹具的稳定性和可靠性。
工装夹具工作规划方案
工装夹具工作规划方案1. 前言工装夹具是指用于固定、定位和支撑工件，以便进行加工、检测和装配等工艺的专用工具。
在制造业中，工装夹具的设计和制造对于提高生产效率、降低成本具有重要意义。
本文将提出一份工装夹具工作的规划方案，旨在指导制造企业进行工装夹具的规范化管理和高效使用。
2. 目标与原则2.1 目标- 提高生产效率：通过合理的工装夹具布置和设计，优化生产线的工艺流程，减少操作时间和操作错误率，提高生产效率。
- 节约成本：通过合理使用工装夹具，减少劳动力资源的使用和损耗，降低制造成本。
- 提高质量：通过规范的工装夹具管理，减少工装夹具的使用寿命，提高产品的一致性和准确性，提高产品质量。
2.2 原则- 可靠性原则：选择可靠的工装夹具和工装夹具配件，确保工装夹具的可靠使用。
- 标准化原则：根据产品的设计要求，制定工装夹具的标准，提高工装夹具的通用性和互换性。
- 管理性原则：通过完善的工装夹具管理体系，确保工装夹具的及时更新、维护和维修。
3. 工作计划3.1 需求调研与分析首先，制定工装夹具的需求调研计划，深入了解生产线上的各个工艺环节和工装夹具的使用情况，通过调研分析，明确工装夹具的需求和问题。
3.2 设计与制造根据需求调研的结果，制定工装夹具的设计与制造计划，明确工装夹具的类型、数量、规格和使用要求。
选取合适的工装夹具材料和设计工艺，确保工装夹具的质量和功能完善。
3.3 配置与布置根据设计与制造计划，制定工装夹具的配置与布置方案，确定工装夹具的使用位置和数量。
提供标准的工装夹具配备清单和规范，指导各个岗位正确使用和保养工装夹具。
3.4 培训与管理进行工装夹具使用与保养培训，提高员工的工装夹具使用能力和意识，减少工装夹具的误用和损坏。
建立工装夹具管理中心，负责工装夹具的购进、分发、维修和更新等工作，确保工装夹具的可靠性和管理性。
3.5 持续改进建立工装夹具使用和维护的反馈机制，收集和汇总工装夹具的使用问题和改进建议，定期进行评估和改进工作，提高工装夹具的质量和使用效果。
工装夹具管理规范
工装夹具管理规范本规范要求对所有新采购或自制的工装夹具进行验收，包括检查其设计是否符合要求、制造是否合格、使用是否安全可靠等方面。
验收合格后方可投入使用。
5.4.工装夹具的使用：5.4.1.使用前，必须检查工装夹具的完好性和使用要求，如有问题应及时报告并进行维修或更换；5.4.2.使用过程中，必须按照使用要求操作，不得私自改动或拆卸；5.4.3.使用完毕后，必须进行清洁和保养，保证其正常使用寿命。
5.5.工装夹具的保养：5.5.1.定期对工装夹具进行清洁和润滑，保证其正常使用寿命；5.5.2.对于长期未使用的工装夹具，应进行防锈处理，并定期进行检查和保养。
5.6.工装夹具的保管：5.6.1.所有工装夹具必须有专门的存放位置，保管人员必须对其进行标识和分类管理；5.6.2.工装夹具存放时必须保持干燥、整洁、防尘、防潮、防火；5.6.3.工装夹具的领用和归还必须按照规定程序进行，领用人员必须对其使用情况进行记录。
5.7.工装夹具的报废：5.7.1.对于已经达到使用寿命或无法修复的工装夹具，必须及时报废，并进行记录；5.7.2.报废的工装夹具必须进行处理，如拆解、回收或销毁等。
6.型号命名方法：6.1.工装夹具的型号命名应遵循一定的规则，便于管理和使用；6.2.型号命名应包括工装夹具的名称、用途、规格、材质等信息。
本规范的实施，有助于公司工装夹具的管理和使用，提高产品的质量和生产效率。
5.7 工装夹具报废5.7.1 工装夹具达到以下条件之一时，必须报废：经过修复或调整，无法满足使用要求；经过使用寿命，无法继续使用；经过检查，存在严重质量问题；经过停用，未来不再使用；经过生产工艺变更，无法继续使用；其他原因导致工装夹具已无法使用必须报废。
5.7.2 报废前，必须进行确认和评估，确保符合报废条件。
5.7.3 当产品停止生产，而夹具、测试工装又不能转作他用时，必须报废。
5.7.4 当原有夹具、测试工装因涉及变更已不适用，且又不能转作他用时，必须报废。
夹具设计规范
焊接夹具设计制造技术规范根据国外先进汽车车身装焊夹具公司对夹具设计的经验，并结合国内的具体情况，大连奥托技术有限公司制定了装焊夹具的设计制造技术规范，设计者应严格遵循。
1..装焊夹具的设计依据以汽车产品零部件图（数模最佳）、装焊工艺图、设计技术任务书、厂标件标准为设计依据，进行规范化、模块化设计。
2..装焊夹具设计通则2.1装焊夹具设计采取模块化方式，按照装焊工艺图进行，以满足焊接工艺要求，夹具设计图画法应贯彻国家机械制图标准。
2.2夹具操作方便，设计完成后的工装系统必须符合人机工程学的要求。
2.3夹具应有足够的装配、焊接空间，焊点在布置时应易接近。
2.4夹具本身必须有良好的制造工艺性和较高的机械效率。
3..装焊夹具设计规范及要求3.l总图设计总图上应标注：夹具轮廓尺寸、操作高度、坐标线（尽量与汽车坐标线统一），坐标基准刻线或坐标基准孔、各部件的安装位置、气缸位置、所有定位尺寸坐标基准孔应相对于坐标线标注，在图中按汽车产品件在汽车中的实际位置建立汽车坐标，其基准线用 @符号表示；同时按夹具的基础建立坐标系，其基准线用o =符号表示。
在夹具上有产品图的摆放位置，并用细双点划线绘出。
焊点位置用C+表示。
设计时应注意焊点的坐标位置，必须留有充分的焊钳工作空间位置，便于施焊。
用双点划线表示焊钳的外形。
总图上还应包括夹具的操作步骤，并且特殊步骤必须详细说明。
对总拼及较复杂的工装、带有自动焊的工装等，其设计必须采用三维设计。
3.2定位块、压块的设计定位块尽量采用标准精铸ZG45#L形毛坯件加工，其厚度规定16mm,特殊情况及厂家有要求例外。
与定位板装配的结合面为基准面用O基表示，要求表面粗糙度为Ra3.2, 定位面表面粗糙度为Ra3.2,定位面局部火焰淬火HRC40~45,安装挡片面加工表面粗糙度为Ra6.3,通常挡片安装在L板垂直面一侧定位板上，定位块为AB面情况下，安装在高面一侧，加工后表面喷漆处理，安装面定位面不喷漆，安装孔表面粗糙度为Ra12.5 其余表面不加工。
华为终端工装类夹具设计规范方案
DKBA H技术有限公司内部技术规范DKBA 2980-2012.3终端工装类夹具设计规范2013年1月10日发布2013年1月10日实施H技术有限公司H Technologies Co., Ltd.版权所有侵权必究All rights reser√ed修订声明Re√ision declaration本规范拟制与解释部门：产品工程工艺部本规范的相关系列规范或文件：相关国际规范或文件一致性：其它规范或文件：相关规范或文件的相互关系：目录Table of Contents终端工装类夹具设计规范 (1)1工装类夹具通用设计原则 (10)1.1工装夹具设计要素： (10)1.2工装夹具设计制作的精度 (10)1.3夹具可加工性 (11)1.4夹具的强度要求 (11)1.5夹具防静电要求和环保要求 (11)1.6组装防呆设计要求 (11)1.7夹具的可操作性、安全性 (11)1.8零件夹紧要求 (12)1.9工件易放置、易拆卸 (12)1.10防刮伤要求 (12)2工装夹具设计规范 (13)2.1常用夹具材料 (13)2.2材料加工精度 (13)2.3夹具表面处理 (14)2.4夹具定位设计 (14)2.5紧固件设计 (15)2.6电气部分设计 (15)2.7夹具Logo (15)3终端手机产品常用夹具设计标准 (17)3.1锁螺钉夹具 (17)3.2TP压合夹具 (19)3.3天线压合夹具： (23)3.4TP泡棉贴合夹具 (25)3.5热熔夹具 (27)3.6TP点胶定位夹具 (31)3.7TP点胶预压夹具 (32)3.8TP点胶保压夹具 (34)3.9支撑定位夹具 (36)3.10RCV/摄像头组装定位夹具 (37)3.11电池组装定位夹具 (38)3.12摄像头FPC预折弯夹具 (38)3.13TP拆卸夹具 (40)3.14吸笔&同轴线装配工具 (42)4终端MBB与接入融合产品常用夹具设计标准 (44)4.1锁螺钉治具 (44)4.2热熔夹具 (44)4.3贴装夹具 (44)4.4TP压合夹具 (45)4.5TP居中装配夹具 (45)4.6TP居中装配夹具 (45)5工装夹具验收及维护规范 (48)5.1工装夹具验收规范 (48)5.2夹具维护规范 (50)5.3夹具使用寿命 (51)6图纸优先级说明 (51)表目录表格1常用夹具材料性质 (13)表格2常用夹具材料及加工精度 (13)表格3常用夹具材料表面处理 (14)表格4锁螺钉夹具设计要求表 (18)表格5TP压合夹具零组件设计要求表 (20)表格6压合机选用 (21)表格7终端标准气压机规格参数 (23)表格8天线压合夹具零组件要求 (24)表格94边定位方式TP泡棉贴合夹具零组件设计要求表 (27)表格10销钉+真空吸定位方式TP泡棉贴合夹具零组件设计要求表 (27)表格11热熔夹具零组件设计要求 (30)表格12TP点胶夹具零组件设计要求 (32)表格13TP点胶预压夹具零组件设计要求 (34)表格14TP点胶保压夹具零组件设计要求 (36)表格15摄像头预折弯夹具零组件设计要求 (39)表格16TP拆卸夹具零组件设计要求 (42)表格17TP居中装配夹具零组件设计要求 (47)表格18工装夹具验收C HECKLIST (50)表格14夹具点检、保养周期 (51)图目录图表1夹具外轮廓定位方式 (14)图表2锁螺钉夹具装配图 (17)图表3锁螺钉夹具爆炸图 (17)图表4TP压合夹具装配图 (19)图表5TP压合夹具爆炸图 (20)图表6终端32型标准气压机 (22)图表7终端63型标准气压机 (22)图表8天线压合夹具组装图 (23)图表9天线压合夹具爆炸图 (24)图表10TP贴合夹具装配图 (25)图表11TP贴合夹具爆炸图 (26)图表12热熔夹具装配图 (28)图表13热熔夹具爆炸图 (28)图表12顶部热熔夹具装配图 (29)图表13侧面热熔夹具装配图 (29)图表16TP点胶定位夹具装配图 (31)图表17TP点胶夹具爆炸图 (31)图表18TP点胶预压夹具 (32)图表19TP点胶预压夹具爆炸图 (33)图表20TP点胶保压夹具装配图 (34)图表21TP点胶保压夹具爆炸图 (35)图表22支撑定位夹具装配图 (36)图表23RCV组装定位夹具装配图 (37)图表24TP组装定位夹具装配图 (38)图表25摄像头预折弯夹具装配图 (39)图表26TP拆卸夹具装配图 (40)图表27TP拆卸夹具爆炸图 (41)图表28吸笔装配图 (42)图表29同轴线装配工具 (43)图表30数据卡锁螺钉夹具 (44)图表31 DOME手动贴合夹具 (45)图表32大尺寸的DOME贴合夹具 (45)图表33TP居中装配夹具装配图 (46)图表34TP居中装配夹具爆炸图 (46)终端工装类夹具设计规范范围Scope:本标准主要适合于H公司终端公司产品工装夹具的设计制作。
焊接夹具设计规范
焊接夹具设计规范篇一：焊接夹具的设计的要求焊接夹具的设计的要求焊接工装是摩托车车架制作过程中的关键设备，其设计质量不仅直接影响车架的精度，而且也决定生产效率和工人的作业条件。
1 焊接工艺方案的确定1.1 准备工作主要研究原始资料，明确设计任务和进行必要的调查研究。
一般应具备下列原始资料。
a）车架的生产纲领（年产量）、生产性质与类型。
b）车架图纸、技术要求及其他相关件的装配关系。
c）车间的生产条件，如作业面积、动力供应及技术水平等。
d）相关技术标准、法规和本企业的发展目标。
1.2 工艺方案的设计在调查研究和对资料综合分析的基础上拟定车架的工艺方案（包括焊接工艺规程、工程计划表和结构草图等）。
需对下列内容进行构思和选择。
a）根据生产纲领等确定车架的生产节拍。
b）根据车架零部件的装配顺序、焊接方法、焊缝的位置及质量要求、生产节拍和各工序工时的均衡来规定生产组织形式和工艺路线的安排，包括划分车架零部件组焊的工序和所需焊接工装的数量及其在车间的布局。
c）实现某种功能拟采用的原理和相应的机构。
如定位与夹紧的方式和机构、焊件的翻转或回转等。
d）各工序所需工装的基本构成、车架零部件的定位、夹紧位置和总体布局，主要零部件的基本结构。
2 焊接工装的设计2.1 焊接工装的设计原则首先是焊接工装满足工艺技术要求，并应便于操作、安全、可靠及满足外观和经济上的要求。
2.2焊接工装的设计要求a）焊接工装应具有动作迅速、操作方便，操作位置应处在工人最容易接近、最易操作的部位。
特别是手动夹具，其操作力不能过大，操作高度应设在工人最易用力的部位，当夹具处于加紧状态时应能自锁，一般操作高度应控制在800~900mm。
b）焊接工装应有足够的装配、焊接空间，不能影响焊接操作和焊接观察，不妨碍焊件装卸。
所有定位元件和夹紧机构的执行元件应可调，即能伸缩和转位。
同时必须保证焊接机头的焊接可达性。
c）夹紧可靠，刚性适当。
加紧时不能破坏焊接件的定位位置和几何形状（如变形、凹陷、划伤等），且要保证夹紧后不能使焊件松动滑移，可以采取压头行程限位、加大压头接触面积或在压头上安装铜、铝、硬塑料衬垫等措施。
