陶瓷纤维布生产工艺分析
陶瓷纤维制备技术的研究进展

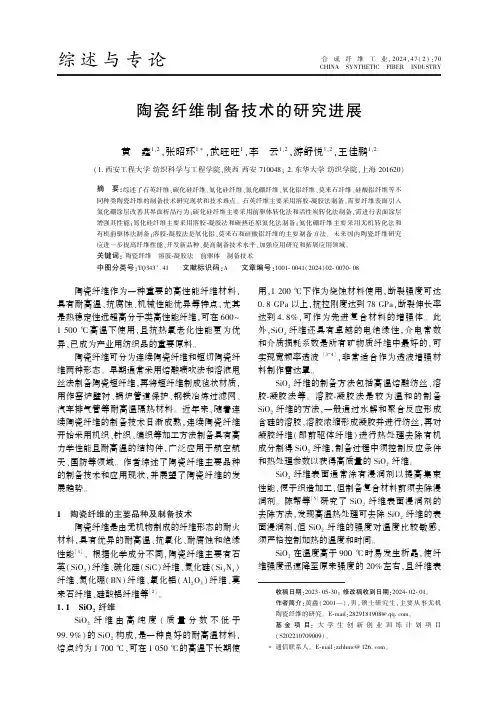

综述与专论合成纤维工业,2024,47(2):70CHINA㊀SYNTHETIC㊀FIBER㊀INDUSTRY㊀㊀收稿日期:2023-05-30;修改稿收到日期:2024-02-01㊂作者简介:黄鑫(2001 ),男,硕士研究生,主要从事无机陶瓷纤维的研究㊂E-mail:2829181908@㊂基金项目:大学生创新创业训练计划项目(S202210709009)㊂㊀∗通信联系人㊂E-mail:zzhhmc@㊂陶瓷纤维制备技术的研究进展黄㊀鑫1,2,张昭环1∗,武旺旺1,李㊀云1,2,游舒悦1,2,王佳鹏1,2(1.西安工程大学纺织科学与工程学院,陕西西安710048;2.东华大学纺织学院,上海201620)摘㊀要:综述了石英纤维㊁碳化硅纤维㊁氮化硅纤维㊁氮化硼纤维㊁氧化铝纤维㊁莫来石纤维㊁硅酸铝纤维等不同种类陶瓷纤维的制备技术研究现状和技术难点㊂石英纤维主要采用溶胶-凝胶法制备,需要纤维表面引入氮化硼涂层改善其界面析晶行为;碳化硅纤维主要采用前驱体转化法和活性炭转化法制备,需进行表面涂层增强其性能;氮化硅纤维主要采用溶胶-凝胶法和碳热还原氮化法制备;氮化硼纤维主要采用无机转化法和有机前驱体法制备;溶胶-凝胶法是氧化铝㊁莫来石和硅酸铝纤维的主要制备方法㊂未来国内陶瓷纤维研究应进一步提高纤维性能㊁开发新品种㊁提高制备技术水平㊁加强应用研究和拓展应用领域㊂关键词:陶瓷纤维㊀溶胶-凝胶法㊀前驱体㊀制备技术中图分类号:TQ343+.41㊀㊀文献标识码:A㊀㊀文章编号:1001-0041(2024)02-0070-08㊀㊀陶瓷纤维作为一种重要的高性能纤维材料,具有耐高温㊁抗腐蚀㊁机械性能优异等特点,尤其是热稳定性远超高分子类高性能纤维,可在600~1500ħ高温下使用,且抗热氧老化性能更为优异,已成为产业用纺织品的重要原料㊂陶瓷纤维可分为连续陶瓷纤维和短切陶瓷纤维两种形态㊂早期通常采用熔融喷吹法和溶液甩丝法制备陶瓷短纤维,再将短纤维制成毡状材质,用作窑炉壁衬㊁锅炉管道保护㊁钢铁冶炼过滤网㊁汽车排气管等耐高温隔热材料㊂近年来,随着连续陶瓷纤维的制备技术日渐成熟,连续陶瓷纤维开始采用机织㊁针织㊁编织等加工方法制备具有高力学性能且耐高温的结构件,广泛应用于航空航天㊁国防等领域㊂作者综述了陶瓷纤维主要品种的制备技术和应用现状,并展望了陶瓷纤维的发展趋势㊂1㊀陶瓷纤维的主要品种及制备技术陶瓷纤维是由无机物制成的纤维形态的耐火材料,具有优异的耐高温㊁抗氧化㊁耐腐蚀和绝缘性能[1]㊂根据化学成分不同,陶瓷纤维主要有石英(SiO 2)纤维㊁碳化硅(SiC)纤维㊁氮化硅(Si 3N 4)纤维㊁氮化硼(BN)纤维㊁氧化铝(Al 2O 3)纤维㊁莫来石纤维㊁硅酸铝纤维等[2]㊂1.1㊀SiO 2纤维SiO 2纤维由高纯度(质量分数不低于99.9%)的SiO 2构成,是一种良好的耐高温材料,熔点约为1700ħ,可在1050ħ的高温下长期使用,1200ħ下作为烧蚀材料使用,断裂强度可达0.8GPa 以上,抗拉刚度达到78GPa,断裂伸长率达到4.8%,可作为先进复合材料的增强体㊂此外,SiO 2纤维还具有卓越的电绝缘性,介电常数和介质损耗系数是所有矿物质纤维中最好的,可实现宽频率透波[3-4],非常适合作为透波增强材料制作雷达罩㊂SiO 2纤维的制备方法包括高温熔融纺丝㊁溶胶-凝胶法等㊂溶胶-凝胶法是较为温和的制备SiO 2纤维的方法,一般通过水解和聚合反应形成含硅的溶胶,溶胶浓缩形成凝胶并进行纺丝,再对凝胶纤维(即前驱体纤维)进行热处理去除有机成分制得SiO 2纤维,制备过程中须控制反应条件和热处理参数以获得高质量的SiO 2纤维㊂SiO 2纤维表面通常涂有浸润剂以提高集束性能,便于织造加工,但制备复合材料前须去除浸润剂㊂陈帮等[5]研究了SiO 2纤维表面浸润剂的去除方法,发现高温热处理可去除SiO 2纤维的表面浸润剂,但SiO 2纤维的强度对温度比较敏感,须严格控制加热的温度和时间㊂SiO 2在温度高于900ħ时易发生析晶,使纤维强度迅速降至原来强度的20%左右,且纤维表面变得粗糙,破坏纤维与基体的结合界面,从而导致复合材料力学性能变差㊂甄强等[6]研究了SiO2纤维的高温相转变行为,以及经不同温度处理的SiO2纤维的表面形貌和抗拉强度,结果发现SiO2纤维的热损伤分为两个阶段,热处理温度低于600ħ时,因SiO2纤维表面处理剂的挥发,纤维表面的裂纹㊁条状和圆形凸起等缺陷逐渐显露,拉伸强度逐渐降低;热处理温度为600~1000ħ时, SiO2纤维表面处理剂完全挥发,纤维表面的条状和圆形凸起开始剥落,拉伸强度显著降低;热处理温度低于1000ħ时,SiO2纤维没有明显的相变化,但晶体结构有序化程度提高㊂ZHENG Y等[7]将SiO2纤维分别在600ħ㊁700ħ㊁800ħ和900ħ下加热10h,研究了温度对SiO2纤维的表面形貌㊁结构和拉伸强度的影响,认为结晶区和非晶区之间的不匹配导致了纤维表面的缺陷,从而进一步降低了纤维的拉伸强度㊂在SiO2纤维表面引入BN涂层可有效抑制界面析晶行为㊂王树彬等[8]以硼酸和尿素为原料,分别采用埋入法(将SiO2纤维直接埋入硼酸和尿素的混合物中,反应结束后用无水乙醇或去离子水浸泡除去表面多余的物质)㊁一步法(将硼酸与尿素球磨后制成浆料涂覆到SiO2纤维表面再进行反应)㊁两步法(将硼酸与尿素加热到320ħ进行反应后,其产物经球磨制成浆料涂覆到SiO2纤维表面再进行反应)制得表面BN涂层SiO2纤维,研究发现3种方法都能够在SiO2纤维表面形成良好的BN涂层,其中两步法涂层均匀平整,涂层产物为单一的六方BN,纯度很高,在1000ħ以内具有良好的热稳定性㊂王海丽等[9]采用溶液浸涂法,将作为硼源和氮源的硼酸和尿素溶解于水和乙醇的混合溶剂中制备BN涂层的前驱体溶液,然后将干燥后的SiO2纤维束及纤维编织体置于前驱体溶液中浸渍涂覆,再放入石英管管式炉中,在氮气气氛保护下,850ħ反应5h制得BN涂层SiO2纤维,结果发现,BN涂层为鹅卵石状,存在涡轮层状BN和无定型BN两种不同形态;纤维表面涂层质量随浸渍次数变化,浸渍3次的纤维表面光洁,无剥落或开裂现象㊂TAO X等[10]为了防止应用于热防护系统的高反射率涂层SiO2纤维织物变脆,采用液态前驱体重复浸渍㊁高温短时烧结工艺(1200ħ㊁60s),得到了厚度为80~300nm的磷酸镧(LaPO4)涂层SiO2纤维,避免了纤维中SiO2的结晶,且LaPO4涂层SiO2纤维织物保留了原SiO2纤维织品的柔韧性㊂为更好地实现SiO2纤维产业化,未来SiO2纤维的研发还需从两方面进行突破:一是优化生产工艺,制备SiO2纤维通常采用高温熔融纺丝或熔体拉丝技术,这些工艺涉及高温操作和复杂的纺丝设备,须控制纤维拉丝过程中的温度㊁拉力和拉速等,以获得高质量的纤维产品;二是拓展与推广应用,目前SiO2纤维主要用于制作高温㊁耐腐蚀等特殊环境下的材料和器件,应用领域较为有限,需进一步探索该纤维在更广泛领域的应用潜力,并解决相关技术问题㊂1.2㊀SiC纤维SiC纤维具备有机纤维无法比拟的优异性能,如高强度(1~4GPa)㊁高模量(50~400GPa)㊁耐高温(使用温度达1200ħ)㊁耐腐蚀㊁抗氧化㊁低密度(小于2.3g/cm3)等,可替代高温合金广泛应用于航空㊁航天㊁汽车㊁体育用品及环境保护等领域㊂SiC纤维的制备方法主要有化学气相沉积(CVD)法㊁前驱体转化法和活性炭转化(ACF)法等㊂CVD法是将甲基氯硅烷类化合物气体与氢气混合,在一定温度下发生化学反应,生成SiC微晶沉积在细钨丝或碳纤维上,再经过热处理,从而制得SiC纤维的方法㊂由于该方法制得的纤维直径粗(大于100μm)㊁制备速度低,无法实现工业化生产,目前已基本被淘汰㊂前驱体转化法是以有机聚合物为前驱体,利用其可溶等特性加工成纤维后,经高温热分解处理,使之从有机化合物转变为陶瓷材料的方法㊂该方法一般采用聚碳硅烷为前驱体,250~350ħ熔融纺丝成形,并经不熔化处理㊁高温裂解制得SiC纤维㊂与CVD法相比,前驱体转化法制备成本低㊁生产效率高,适用于工业化生产,是研究与应用的主要方向㊂ACF法是一种多孔SiC纤维的制备方法,该方法利用含有硅源的前驱体溶液浸泡多孔活性炭纤维,经过干燥和高温热处理后,生成多孔SiC纤维㊂多孔SiC纤维具有高比表面积和孔隙度,且高温稳定性㊁化学稳定性和吸附性能优异,可用作吸附材料㊂ACF法极大地降低了SiC纤维生产成本,使SiC纤维大批量工业化生产及广泛应用成为可能,但其性能还需进一步提高,关键在于降低17第2期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀黄㊀鑫等.陶瓷纤维制备技术的研究进展活性炭纤维微孔孔径,并提高其性能㊂CHENG Y L等[11]利用静电纺制备的SiO2纤维作为模板,制备了具有圆形和矩形开口的空心碳纳米纤维㊂李晓鸿等[12]在超低氧含量气氛中,通过控制升温速率㊁热氧化温度和保温时间对聚碳硅烷(PCS)纤维进行热氧化处理,再用四氢呋喃抽提小分子物质,将抽提后的PCS纤维真空高温热解,制备了不同管壁厚度的中空SiC纤维,但中空结构导致纤维吸波性能和力学性能不佳,合适的应用温度低于1400ħ,仅可作吸附材料㊂SiC在高温环境下易与空气中的氧发生反应形成SiO2,导致纤维表面氧化㊁脆化,影响纤维力学性能,因此需在纤维表面引入涂层,提高其抗氧化㊁抗腐蚀㊁耐高温等性能,同时增强其力学性能及与基体材料的结合力㊂许喆等[13]采用高温固相反应法合成硅酸钇(Er2Si2O7)和镁基铝酸镧(LMA)粉末,用大气等离子喷涂方法在碳纤维增强SiC复合材料(CF/ SiC)基体表面依次喷涂Si或Er2Si2O7和LMA涂层,制得LMA/Er2Si2O7和LMA/Er2Si2O7/Si两种结构的抗氧化涂层,探索了LMA和Er2Si2O7在高温下的化学相容性及涂层在静态空气中对基体的抗氧化保护性能㊂结果表明,两种涂层对基体都有良好的抗氧化保护作用,且随着温度的升高,循环热震(1400ħ以上)10次后,涂层的裂纹逐渐增多,但均未出现脱落,显著提高了CF/SiC复合材料的高温抗氧化性能㊂李少兵等[14]通过浆料浸渍法在SiC纤维表面沉积碳硅化钛(Ti3SiC2)涂层,分别在真空和氩气气氛,热处理温度为900~1100ħ的条件下热处理2h,制得Ti3SiC2涂层SiC纤维,结果表明,经1100ħ真空热处理2h后,SiC纤维的表面形貌㊁元素含量和力学性能与原始SiC纤维基本相同;经1100ħ氩气热处理2h后,SiC纤维形貌没有变化,但其氧元素含量明显增高,其表面生成了一层非晶SiO2薄膜,并且内嵌TiO2晶粒㊂杨孚标等[15]采用CVD法在SiC纤维表面沉积一层碳化硼(B4C)涂层,研究了涂层对纤维力学性能和电磁性能的影响,结果表明,B4C涂层可以大幅度提高纤维单丝的强度,调节纤维的电阻率,可用于结构吸波的增强材料㊂为更好地实现SiC纤维的产业化,未来SiC 纤维的发展还需解决以下3个问题:一是去除纤维中的杂质,SiC纤维的制备过程中会产生杂质(SiC颗粒㊁Si3N4颗粒等),降低纤维的力学性能和耐高温性能,如何减少或去除这些杂质是亟待解决的问题;二是优化制备工艺,SiC纤维的制备工艺包括纺丝㊁热处理㊁碳化等多个环节,每个环节都对纤维的性能有影响;三是保证大规模工业化生产SiC纤维时纤维性能的一致性㊂1.3㊀Si3N4纤维Si3N4纤维是一种性能优异的高温结构材料,耐氧化温度达1400ħ,使用温度达1200ħ,断裂强度和弯曲强度分别达1GPa和0.9GPa,弹性模量高达290~330GPa,不仅具有优良的力学性能㊁耐热冲击性能㊁抗氧化性和弹性模量,而且具有良好的应用性能,主要应用于金属基和陶瓷基复合材料的增强材料和防热功能复合材料㊂此外,由该纤维织成的电缆具有优异的抗辐射性能,能很好地应用于核聚变实验反应器等极端环境;该纤维较低的介电常数和介电损耗系数使其具有高电磁波透过率,在超高音速飞行器的天线罩等航空航天高温透波材料领域也具有广泛的应用前景㊂Si3N4纤维的制备方法主要有溶胶-凝胶法㊁碳热还原氮化法㊁直接氮化法等,其中溶胶-凝胶法常用来制备Si3N4长丝,碳热还原氮化法和直接氮化法目前仅可以制备Si3N4粉体和多孔Si3N4陶瓷㊂溶胶-凝胶法制备Si3N4纤维包括聚合物合成(聚硅氨烷㊁聚碳硅氨烷等)㊁纺丝㊁不熔化处理㊁高温烧结4个步骤,即选用含有适量硅源和氮源的前驱体(通常为硅酸乙酯和氨水)混合形成溶胶,加热浓缩溶胶形成凝胶进行纺丝,对凝胶纤维进行高温热处理,使之转变成无机玻璃体,再对无机玻璃体进行氮化处理,生成Si3N4纤维,最后经过热处理和表面处理,形成具有良好力学性能和高温稳定性的纤维材料㊂李海龙等[16]以甲基二氯硅烷和二甲基二氯硅烷为原料,首先通过氨解㊁热聚合制得聚硅氮烷(PSZ)前驱体,然后通过熔融纺丝㊁氧热交联得到PSZ交联丝,最后通过高温裂解制得Si3N4纤维㊂研究发现,该Si3N4纤维表面光滑平坦㊁无沟槽裂纹等缺陷;将Si3N4纤维在空气气氛下于1500ħ氧化处理2h,可在纤维表面氧化形成一层SiO2,是典型的皮芯结构纤维㊂B.SOTARO等[17]采用溶胶-凝胶法,以四乙基硅酸酯㊁聚乙烯醇㊁水和乙醇为原料制得含硅㊁氧和碳的前驱体,将前驱体置于氧化铝坩埚中,在27㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷1500ħ㊁0.5MPa氮气压力和不同的氮气流量下进行热处理,得到白色细丝状Si3N4纤维㊂X射线衍射分析表明,该纤维以α晶型Si3N4为主,β晶型Si3N4㊁氧氮化硅和少量非晶产物为辅㊂碳热还原氮化法通过将SiO2和碳粉混合后,在氮气气氛中,经高温(约1400ħ)加热,使SiO2被碳还原后与氮气反应生成Si3N4粉体㊂碳热还原氮化法可与烧结法结合直接制备Si3N4纤维,即以SiO2㊁碳和少量烧结助剂为原料,在氮气中一次碳热还原反应直接制得多孔Si3N4纤维㊂碳热还原氮化法的缺点是烧制的陶瓷粉体失重率大㊁线收缩率大㊁孔隙率较高且不致密,优点是原料丰富㊁价格低廉㊁工艺简单㊁生产规模大等,且该法制备的Si3N4粉末度高㊁颗粒细㊁α晶型Si3N4含量高,是适合工业化生产的极具潜力的一种方法[18-19]㊂直接氮化法通过将高纯硅粉放入氮化炉中,通入氮气进行高温氮化反应制备Si3N4粉体,氮化反应的温度为1150~1400ħ时制得的粉体性能较好,但该方法很难完全控制产物的晶相,一般会制备出α㊁β两种晶型混杂的微粉,并且反应温度较高时产物易出现黏结或硅溢现象,影响氮化反应的继续进行[20],通常需要在硅粉中加入一定比例的Si3N4作为稀释剂来合成高α晶型含量的Si3N4粉体㊂李兵等[21]以反应活性很高的硅锯屑和反应活性较低的高纯硅粉作为原料,在不加Si3N4稀释剂的前提下,采用气体稀释的方法合成高α晶型含量Si3N4粉体;并在不加任何添加剂的情况下,针对不同原料,分别采用热爆反应和直接氮化法合成高β晶型含量Si3N4粉体,研究发现,硅粉在流动氮气氛下1200ħ开始有明显的氮化反应,1300~1350ħ反应剧烈,在制备过程中控制合适的热处理温度(分段保温㊁慢速升温),可实现硅粉的完全氮化,同时在硅粉素坯中引入Si3N4作为稀释剂,可提高硅粉的氮化率,降低产物中残留硅量㊂溶胶-凝胶法制备过程简单㊁操作方便,可制备高纯度㊁分散均匀的Si3N4纤维,且形貌和尺寸可控,但因需要较长的干燥和煅烧时间导致制备周期较长,且有机溶剂对环境不太友好㊂碳热还原氮化法制备过程简单㊁操作方便,可在较低温度下制备高纯度㊁高晶度的Si3N4粉体,但高温反应条件导致消耗能量较多,且制备过程可能产生有毒气体㊂直接氮化法制备过程简单㊁操作方便,可在较低温度下制备高纯度的Si3N4粉体,但制备过程需要高温和高压的条件,且制备周期较长㊂目前Si3N4纤维的制备存在制备周期长㊁能耗高㊁有机溶剂不环保㊁密度和断裂韧性低等问题,未来应从以下5个方面加以改进:(1)提高制备效率,缩短制备周期;(2)降低能耗,探索绿色制备方法;(3)提高纤维的力学性能,增加纤维的密度和断裂韧性;(4)探索新型纤维制备方法,如纳米纤维制备技术;(5)拓展Si3N4纤维的应用领域,如复合材料㊁高温结构材料等㊂1.4㊀BN纤维BN纤维具有与石墨相似的结构,但抗氧化性优于石墨,在氧化性气氛中不高于2000ħ的温度下纤维性能保持稳定,强度和模量接近玻璃纤维,密度为1.8~2.0g/cm3㊂由于其优异的机械性能㊁抗氧化性能㊁耐腐蚀性能和独特的介电性能,BN纤维可作为金属基复合材料中的增强材料,在核工业㊁电子及复合材料等方面具有较好的应用前景㊂BN纤维的制备方法主要有静电纺丝法㊁无机前驱体转化法和有机前驱体转化法㊂静电纺丝法通常以硼酸㊁三聚氰胺或尿素等有机聚合物为原料合成含有B N主键结构的前驱体,然后通过静电纺丝制备前驱体原丝,再经高温加热煅烧得到BN纤维㊂前驱体高聚物的可纺性㊁煅烧温度㊁煅烧时间对BN纤维的结构与性能影响较大㊂HWANG H J等[22]以聚乙烯醇(PVA)溶液和BN纳米颗粒组成的胶体溶液为原料,采用静电纺丝法制得静电纺纳米纤维垫,将所得的BN/PVA 纳米纤维垫在1000ħ氩气气氛中煅烧5h,得到BN纳米纤维,测试表明,该BN纳米纤维的带隙为4.52eV,比BN纳米颗粒2.75eV的带隙更高㊂无机前驱体转化法利用氧化硼(B2O3)或硼酸(H3BO3)作为前驱体,熔融后将前驱体在低温条件下拉丝成纤维状,再在氨气(NH3)气氛下高温氮化,氮气气氛下烧结制得BN纤维㊂CHEN Z Q等[23]先将硼酸加热熔融获得B2O3纤维,再将B2O3纤维在NH3气氛970ħ下保温1h预氮化,最后将纤维在氮气气氛下烧结至2000ħ并保温1h制得BN纤维,该纤维直径为4~6μm,氮元素质量分数为54.36%,拉伸强度为1400MPa,弹性模量为120GPa㊂37第2期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀黄㊀鑫等.陶瓷纤维制备技术的研究进展有机前驱体转化法首先通过有机聚合物制备出纤维前驱体,然后通过熔融纺丝㊁不熔化处理㊁高温热解获得BN纤维㊂常见的有机聚合物有三聚氰胺㊁三氯环硼氮烷㊁聚硼嗪等㊂李志顺等[24]以三聚氰胺和硼酸为原料,采用有机前驱体转化法合成前驱体,再经熔融纺丝㊁不熔化处理㊁热解制备了BN纤维㊂研究发现:合成的前驱体是结晶体,晶体发育良好;制得的BN纤维具有B N键㊁B N六元环的特征结构;随着氮化处理温度的提高,BN纤维的氮含量增加;热处理温度1700ħ下制得的BN纤维的直径为2~ 5μm,长径比为20~100,氮元素质量分数为53.46%㊂邓橙等[25]以三氯环硼氮烷为原料,与正丙胺/异丙胺进行共取代反应,制得不同结构的取代单体,再经热聚合反应获得了相应的聚硼氮烷前驱体,研究发现,当正丙胺/异丙胺摩尔比为2 1,聚合温度为150ħ,反应时间为10h时,合成产物具有近似线性分子结构,熔点为90ħ,具有良好的成丝性;制备的前驱体经不熔化处理及在1200ħ的NH3气氛下高温煅烧即可获得近化学计量比的BN纤维㊂LI S T等[26]通过三氯化硼与甲胺反应得到聚硼嗪前驱体聚合物,再经熔融纺丝制得前躯体纤维,然后在1000ħ的NH3气氛下热处理制备了BN纤维㊂研究发现,该前驱体由通过交联网络连接的硼嗪环组成,可在中等温度下进行熔融纺丝,制备的BN纤维没有缺陷和空洞㊂静电纺丝法主要用来制备BN纳米短纤维,而无机前驱体转化法和有机前驱体转化法是先制备前驱体,再通过不同纺丝方法制备BN长丝㊂采用无机前驱体转化法制得的纤维的力学性能相对较低,易发生疲劳和断裂,而采用有机前驱体转化法制得的纤维的力学性能较高,具有较好的拉伸强度和耐疲劳性,因此有机前驱体转化法更有发展前景㊂目前,实现BN纤维的产业化仍有2个问题有待解决:一是有效控制杂质含量和分布,BN材料中的杂质含量对其性能影响较大,如何有效控制杂质的含量和分布是其工业化生产的挑战;二是优化BN结构和性能,BN的结构和性能受到晶体缺陷㊁晶粒尺寸㊁晶体取向等多种因素的影响,如何通过控制这些因素以获得结构和性能更好的BN材料,需要对制备工艺进一步优化㊂1.5㊀Al2O3纤维Al2O3纤维是以Al2O3为主要成分(质量分数大于75%)的一种高性能无机纤维,密度为3.20g/cm3,具有优良的耐热性㊁抗氧化性能和低的热导率㊂Al2O3短纤维一般用作高温绝热材料,如制造纤维毡㊁非织造布等,用于航空航天㊁船舶㊁炉窑等高温㊁隔热等场所㊂Al2O3长纤维因与金属的浸润性好,界面反应小,不需要进行表面处理,常被用作金属基或陶瓷基复合材料的增强材料,可大幅度提高复合材料的力学性能㊁耐磨性和硬度㊂此外,具有透波性的Al2O3纤维增强复合材料可应用于雷达罩领域,多晶Al2O3纤维还可作为催化剂载体㊂Al2O3纤维的制备技术较为复杂,主要制备方法有溶胶-凝胶法㊁熔融法㊁浸渍法㊁卡内门法㊁预聚合法㊁淤浆法等,其中溶胶-凝胶法是制备高纯度且均匀的Al2O3纤维的最常用方法㊂溶胶-凝胶法制备Al2O3纤维一般分为3步: (1)采用适当原料制备溶胶并添加合适的纺丝助剂进行浓缩㊁老化得到适合纺丝的凝胶,凝胶应具备适当的黏度和良好的流变性能;(2)采用干法㊁湿法纺丝获得连续的凝胶纤维(前驱体纤维);(3)对前驱体纤维进行预烧结和烧结得到Al2O3长丝㊂若在第二步中对凝胶采用静电法纺丝,然后再进行烧结,可得到单纤直径在1μm以下的Al2O3纤维毡,但强度很差㊂若第二步采用离心甩丝工艺,可制备Al2O3短纤维㊂徐建峰等[27]以结晶氯化铝㊁铝粉和硅溶胶为主要原料,通过溶胶-凝胶法制备出不同黏度的胶体,经离心甩丝㊁烧结制得多晶Al2O3纤维,研究发现较佳离心甩丝工艺条件为胶体黏度20 Pa㊃s,甩丝盘转速6000r/min,烧结温度为1200ħ㊂郭建等[28]分别以聚乙烯吡咯烷酮和乙酰丙酮铝作为原料,利用溶胶-凝胶法和静电纺丝技术在合适的工艺条件下制得形态良好的前驱体纤维,并于1300ħ烧结1h后,得到了直径约200 nm的α晶型Al2O3纤维㊂J.CHANDRADASS等[29]以三异丙醇铝为起始材料,采用溶胶-凝胶法制备铝溶胶,再向溶胶中加入硝酸镁,通过湿法纺丝㊁烧结制备出Al2O3纤维,研究发现制备的Al2O3纤维为α晶型,氧化镁的加入减小了晶粒尺寸并提高了拉伸强度㊂目前溶胶-凝胶法制Al2O3纤维已经实现工47㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷业化,纤维断裂强度达2.85GPa,模量高达320 GPa,且能够在高温环境下保持优异的耐腐蚀性和稳定性㊂未来Al2O3纤维的研究应重点关注两个方面:一是纤维增韧技术,Al2O3纤维具有脆性,容易发生断裂,因此,需开发纤维增韧技术,提高Al2O3纤维的韧性和强度,以适应不同应用领域的需求;二是纤维表征技术,Al2O3纤维具有较高的熔点和抗氧化性能,需要开发适用于Al2O3纤维的表征技术,如纤维直径测量㊁力学性能测试等,以评估纤维的质量和性能㊂1.6㊀莫来石纤维莫来石纤维是由莫来石相(3Al2O3㊃2SiO2)构成的耐高温陶瓷纤维,Al2O3质量分数为72%~ 78%,具有较高的高温强度㊁抗热震性㊁高温抗蠕变特性和较低的密度㊁热导率㊁热膨胀系数,以及优异的热稳定性及化学稳定性,被广泛用作高温结构材料和金属基㊁陶瓷基复合材料的增强体等㊂莫来石纤维的制备方法有高温熔融法㊁纤维浸渍法㊁淤浆法㊁溶胶-凝胶法等,其中溶胶-凝胶法的应用最为广泛,其主要制备流程与溶胶-凝胶法制备Al2O3纤维相似㊂张一鸣等[30]以六水氯化铝㊁异丙醇铝㊁正硅酸乙酯为铝源和硅源,采用溶胶-凝胶法配置前驱体溶胶,加入聚氧化乙烯(PEO)作纺丝助剂配成纺丝溶胶,通过静电纺丝法制备前驱体纤维,将前驱体纤维在1300ħ的高温下煅烧1h制得莫来石纤维㊂研究发现,PEO添加质量分数为0.35%时,纺丝溶胶具有良好的可纺性;制得的多孔莫来石纳米纤维基隔热材料的导热系数为0.024 W/(m㊃K),相比实心莫来石纳米纤维基隔热材料0.030W/(m㊃K)的导热系数有了明显降低㊂王淑峰等[31]采用异丙醇铝和氯化铝作铝源㊁正硅酸乙酯作硅源,采用溶胶-凝胶法合成含有Al O Si长链的溶胶,加入PVA作为纺丝助剂,经干法纺丝和高温煅烧制得连续莫来石纤维㊂研究发现,纤维在约940ħ开始生成莫来石晶相,整个烧结过程只有莫来石晶相生成㊂ZHANG Y B等[32]以氯化铝㊁异丙醇铝和正硅酸四乙酯的水溶液为原料,通过溶胶-凝胶法合成前驱体溶胶,再通过纺丝和高温烧结制备出具有良好柔韧性的莫来石纤维㊂结果表明,当烧结温度达到800ħ,纤维中有机物和氯被完全去除,纤维完全转化为莫来石;控制烧结时间可使纤维具有光滑的表面和均匀的直径㊂GAO Y R等[33]以异丙醇铝和硝酸铝作为铝源,胶体二氧化硅作为硅源,通过溶胶-凝胶法制备前驱体溶胶,再经拉伸纺丝和高温煅烧制得连续莫来石纤维㊂研究发现,连续前驱体纤维在800ħ的终止温度下热解,光滑且致密;随着烧结温度的升高,莫来石纤维的拉伸强度先升高后降低,当烧结温度为1000ħ,拉伸强度最大为934MPa㊂目前,溶胶-凝胶法制莫来石纤维已经实现工业化,并通过优化制备工艺㊁添加合适的添加剂和改进后处理方法等措施成功地提高了莫来石纤维的力学性能㊁热稳定性和抗氧化性能,但莫来石纤维的产业化仍存在两大问题:一是纤维表面改性,莫来石纤维的表面性质对纤维与其他材料的结合和应用性能有较大影响,而目前纤维表面涂覆及改性等技术有待改进,以提高纤维的界面结合强度和耐腐蚀性;二是生产工艺优化,莫来石纤维的生产过程中需要考虑原材料的选择㊁混合比例㊁熔融工艺㊁纤维拉丝和纺丝工艺等多个环节的工艺条件,以提高生产效率和产品质量㊂1.7㊀硅酸铝纤维相较于Al2O3纤维和莫来石纤维,硅酸铝纤维中Al2O3质量分数为30%~70%,且SiO2含量更高㊂硅酸铝纤维耐高温性能好,可在800~ 1450ħ环境下稳定使用,即使在温度剧烈变化的环境下,也不会产生明显的结构应力,且热导率很低,通常为0.03~0.04W/(m㊃K),可用作工业窑炉㊁高温高压蒸汽管道等设备的隔热材料,还可提高建筑防火等级㊂硅酸铝纤维的制备方法主要有高温熔融纺丝法和溶胶-凝胶法㊂高温熔融纺丝法是制备硅酸铝纤维的主要方法之一㊂该方法将高岭土㊁氧化铝和二氧化硅按一定比例混合,放入电弧炉或电阻电炉中,在2000ħ以上的高温下熔融形成流股,流股再经压缩空气或蒸汽喷吹后形成纤维㊂该方法制备的硅酸铝纤维质量高㊁结晶度好,但生产成本较高㊂溶胶-凝胶法是一种新型的制备硅酸铝纤维的方法㊂该方法将硅酸铝原料和溶剂混合,制成凝胶,然后将凝胶经过干燥㊁焙烧等过程,形成硅酸铝纤维,其制备过程与溶胶-凝胶法制备Al2O3纤维类似,制备的纤维结构均匀㊁尺寸可控㊁成本低㊂郝向东等[34]以正硅酸乙酯㊁异丙醇铝㊁硝酸铝等为原料,加入其他配料(正硅酸乙酯),水57第2期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀黄㊀鑫等.陶瓷纤维制备技术的研究进展。
陶瓷纤维板工艺
陶瓷纤维板工艺一、概述陶瓷纤维板是以高纯度陶瓷纤维为原料，经过混合、成型、干燥、烧结等过程制成的一种新型建筑材料。
该材料具有轻质、耐高温、隔热、防火等优点，并且易于加工和安装，被广泛应用于建筑、冶金、化工、电力等领域。
二、工艺流程陶瓷纤维板的制作过程主要包括原材料的准备、混合、成型、干燥、烧结、加工和包装等环节。
1、原材料准备制作陶瓷纤维板所用的原材料主要包括高纯度陶瓷纤维、无机胶粉、填料、增强剂等，其中高纯度陶瓷纤维是核心原料，其质量直接影响到制品的性能。
2、混合将准备好的各种原材料按照工艺要求进行混合。
一般而言，将高纯度陶瓷纤维按一定比例与其他原材料混合均匀。
3、成型将混合好的原材料放入成型机中进行成型。
成型方式一般采用湿法成型或干法成型，湿法成型采用压力过滤的方式，干法成型则采用压制或挤出成型。
4、干燥将成型后的陶瓷纤维板置于恒温恒湿环境中进行自然干燥或强制干燥。
自然干燥需要一定的时间，一般要达到两三天以上，而强制干燥则需要采用高温烘干的方式，在短时间内使陶瓷纤维板达到规定的干燥程度。
5、烧结干燥后的陶瓷纤维板进入烧结窑中进行烧结处理。
烧结是将陶瓷纤维板置于高温环境中，使其达到理想的密实度和稳定性的过程。
烧结温度一般在1200℃以上，具体的温度要根据生产所需的特定性能进行调整。
6、加工经过烧结处理后的陶瓷纤维板进行切割、打孔、胶合、修整等各种加工工艺处理，使其达到客户的需求。
7、包装经过加工处理后的陶瓷纤维板进行包装，以便运输、存储和使用。
包装一般采用塑料薄膜包装或纸箱包装等方式，保证产品的完好无损。
三、工艺优化1、优化原材料的选用，采用高品质、高纯度的陶瓷纤维和其他助剂，提高产品的性能和质量。
2、优化混合工艺，采用自动化混合方式，以保证每个批次原材料的混合均匀性。
3、优化烧结工艺，采用专用的烧结设备和工艺，以确保产品的密实度和稳定性。
4、加强质量检测，建立完善的质量检测体系，对产品进行全面的检测和测试，保证产品的质量可靠。
论陶瓷纤维的加工
论陶瓷纤维的加工陶瓷纤维是一种由高纯度陶瓷材料制成的中空纤维，具有高强度、高温稳定性和阻燃性等特点。
陶瓷纤维的加工是将原料粉末制成纤维形状，并经过成型、烧结和表面处理等工艺过程。
陶瓷纤维的加工过程通常包括以下几个步骤：1.原料准备：首先需要选取合适的陶瓷粉末作为原料。
通常使用氧化铝、氧化锆、氧化硅等高纯度陶瓷粉末作为原料。
这些原料需要经过研磨、筛分等处理，以保证粉末的均匀性和细度。
2.纤维成型：将经过处理的陶瓷粉末与适当的有机胶粘剂混合，形成纤维成型糊剂。
然后将糊剂通过纺丝、喷丝或挤出等方法成型为纤维形状。
纤维形状可以是直径为几微米至几十微米的纤维段，也可以是毫米至厘米级别的长丝。
3.纤维固化：纤维成型后，需要进行固化以提高纤维的强度和稳定性。
一般采用烘干或烧结等方法进行固化。
烘干是将纤维在适当的温度下进行烘干，以去除水分和有机胶粘剂。
烧结是将纤维在高温下进行烧结，使纤维颗粒之间发生结合，形成致密的结构。
4.表面处理：经过固化后的陶瓷纤维表面通常较为粗糙，需要进行表面处理以改善纤维的质量。
常用的表面处理方法包括酸洗、电解抛光和化学气相沉积等。
酸洗能够去除表面的氧化物和杂质，提高纤维的纯度和光洁度。
电解抛光是利用电解的原理，在纤维表面形成一层致密的金属氧化物薄膜，增强纤维的强度和稳定性。
化学气相沉积是将气相中的陶瓷材料沉积在纤维表面，形成致密的涂层，提高纤维的阻燃性和耐高温性能。
5.热处理：经过表面处理后的陶瓷纤维需要进行热处理，以进一步提高纤维的结晶度和机械性能。
热处理一般包括退火和再结晶两个步骤。
退火是在高温下对纤维进行加热，使纤维内部的晶粒长大，提高纤维的强度和热稳定性。
再结晶是在一定温度下对纤维进行加热和拉伸，使纤维内部的晶粒重新排列，提高纤维的强度和韧性。
总结起来，陶瓷纤维的加工过程主要包括原料准备、纤维成型、纤维固化、表面处理和热处理等步骤。
这些步骤需要根据纤维的具体用途和要求进行调整和优化，以获得理想的陶瓷纤维产品。
陶瓷纤维毯生产工艺
陶瓷纤维毯生产工艺
陶瓷纤维毯是一种具有陶瓷纤维作为主要原料的隔热制品，具有优良的隔热性能和耐高温性能。
下面将介绍陶瓷纤维毯的生产工艺。
陶瓷纤维毯的生产工艺可以分为以下几个步骤：
1. 原料制备：陶瓷纤维的主要原料包括氧化铝、硅酸铝等。
首先将这些原料按照一定的比例混合搅拌，然后将其送入高温熔炉进行熔融。
2. 纺丝：将熔融的陶瓷纤维原料通过纺丝设备，将熔融的陶瓷纤维原料通过特殊的喷嘴进行拉伸，并形成纤维状。
3. 凝固：将拉伸出来的陶瓷纤维通过凝固设备进行冷却和固化，使其变得坚硬。
4. 成型：经过凝固后的陶瓷纤维毛细状成品，需要进行成型。
成型的方法有多种，可以通过压制、卷绕等方法进行。
通过不同的成型方法，可以制作出不同形状和尺寸的陶瓷纤维制品。
5. 烘干：将成型后的陶瓷纤维制品放入烘干设备中，通过热风或其他方式进行烘干，使其变得更加坚硬和稳定。
6. 耐火处理：经过烘干后的陶瓷纤维制品需要进行耐火处理，以提高其耐高温性能。
可以通过涂覆耐火材料、浸渍耐火材料等方式进行耐火处理。
7. 检测和包装：对于生产出来的陶瓷纤维制品，需要进行严格的检测，以确保其质量符合要求。
合格后，进行包装和标识，以便于运输和销售。
以上就是陶瓷纤维毯的生产工艺的简要介绍。
通过以上工艺步骤，可以制造出具有优良隔热性能和耐高温性能的陶瓷纤维毯产品。
DITF陶瓷纤维的开发和织造工艺
DITF ：陶瓷纤维的开发和织造工艺陶瓷纤维复合材料，亦称陶瓷基复合材料 （CMCs ）# 的材料，它们耐高温，并且由于陶瓷纤维的增强作用#，它们可 :且强烈的温度变化而 # 材料的用开 的 。
德国纺织和纤维研究所（DITF ）几十年来一直在开发具有 性能的 纤维。
由于研究的最终目 的是将 过程 到工业生产中，最近，DITF 在工厂生产 方面进行了大量投资。
目前，其研究重 点是开发基于莫来石和刚玉的 物 纤维。
1 耐咼温陶瓷纤维的关键特性是它们独特的耐高温性能。
由DITF 开发的Oxcefi纤维（图1）,其价值已超过市售良好的耐高温纤维。
基于此，工业界对将其制到工业生产表现出极大的兴趣，对经济地施该工艺的兴趣也 长。

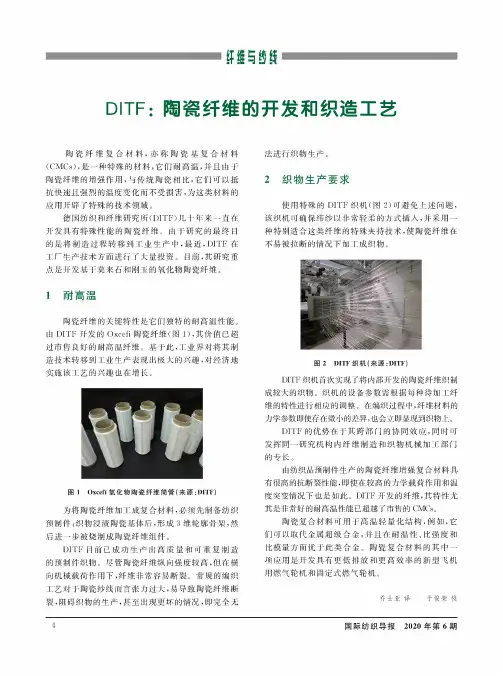

图1 Oxcefi 氧化物陶瓷纤维筒管（来源:DITF ）将 纤维 工 合材料，纺织预制件:织物浸渍基 ，形成3维轮廓骨架，然烧 纤维组件。
DITF 目前已成功生产出高质量和可重复制造 的预制件织物。
尽管 纤维纵向强度较高，但在横 向机械载荷作用下，纤维非常容易断裂。
的编织工艺对于 纱线而言张力过大，易导 纤维断裂，阻碍织物的生产，甚至出现更坏的情况，即完全无法进行织物生产。
2织物生产要求使用特殊的DITF 织机（图2）可避免上述问题，该织机可纬纱以非常轻柔的方式插入，并采用一别适合纤维的 夹 ，使 纤维在易被拉断的情况下加工成织物。
图2 DITF 织机（来源:DITF ）DITF 织机首次实现了将内部开发的陶瓷纤维织制成较大的织物。
织机的设备参数需根据每种待加工纤 维的特性进行相应的调整。
在编织过程中，纤维材料的 学参数即使存在微小的差异，也会立即显现到织物上。
DITF 的优势在于其跨部门的协同效应，同时可 发挥同一研究机构内纤维 和织物机械加工部门的专长。
纺织 预 件生产的纤维 强 合材料有很高的抗断裂性能，即使在较高的力学载荷作用和温 度突变情况下也是如此。
DITF 开发的纤维，其特性尤其是非常好的耐高温性能已超越了市售的CMCs 。
陶瓷纤维纸是什么
陶瓷纤维纸是什么陶瓷纤维纸是一种特殊的纤维材料，由非晶态氧化铝或氧化硅或二氧化硅等的高温熔融液通过喷、抽、离心和溶胶-凝胶等工艺方式制成的纤维，然后经过不同的加工工艺制成的片状或纸状形态。
陶瓷纤维纸的制备过程陶瓷纤维纸的制备过程是一个较为繁琐的过程，一般要经过以下几个步骤：1.溶胶制备：先将氧化铝（Al2O3）粉末或硅酸钠（Na2SiO3）和稳定剂混合，加入水中至溶液形态，随后搅拌分散得到稳定乳液。
2.涂布：将制备好的溶胶均匀涂布在基材上，并在一定的条件下使之干燥，形成陶瓷膜。
3.烧结：经过高温煅烧，使得陶瓷膜逐渐致密起来，并生成相应的晶体结构。
4.制成：对烧结好的陶瓷膜进行加工，如压制成片状或轧制成纸张，即可制成陶瓷纤维纸。
陶瓷纤维纸的性质陶瓷纤维纸具有以下一些独特的性质：1.耐高温：陶瓷纤维纸的热稳定性极佳，能够承受高达1600℃左右的高温环境。
因此，它成为了高温工业领域非常重要的材料之一。
2.良好的化学稳定性：陶瓷纤维纸在强酸、强碱等化学介质中稳定性良好，适应于在腐蚀性环境中使用。
3.良好的绝缘性：陶瓷纤维纸的体积电阻率高，能够承受高电压，具有良好的绝缘性能。
4.良好的隔热性：陶瓷纤维纸能够在高温环境下起到很好的隔热作用，能够减少能量的传输，降低能量的消耗。
陶瓷纤维纸在工业应用中的发挥由于陶瓷纤维纸具有独特的性质，因此在工业应用中发挥着很多重要的作用。
1.陶瓷纤维纸可以作为高温绝缘材料使用。
在高温环境下，它能够起到隔热、隔音、绝缘的作用。
例如，太阳能电站等高温工业领域，就是一个非常重要的应用领域。
2.陶瓷纤维纸可以用作废气处理过程中的过滤材料。
例如，在石化、电力等工业中，通过使用陶瓷纤维纸过滤废气、烟尘等固体颗粒物，从而实现高效净化废气。
3.陶瓷纤维纸可以用作电子元器件领域的基板。
由于它具有良好的绝缘、化学稳定性，因此在半导体器件、光电器件、通信设备等领域中被广泛应用。
总结陶瓷纤维纸是一种非常特殊的纤维材料，具有耐高温、化学稳定性、绝缘性、隔热性等独特的性质，在工业应用领域中发挥着非常重要的作用。
耐火陶瓷纤维生产工艺流程
耐火陶瓷纤维生产工艺流程耐火陶瓷纤维是一种高温材料，具有优良的耐火性能和隔热性能，被广泛应用于各个领域。
在耐火陶瓷纤维的生产过程中，需要经过多个工艺步骤，下面将详细介绍耐火陶瓷纤维的生产工艺流程。
一、原料准备耐火陶瓷纤维的主要原料是高纯度的氧化铝和二氧化硅。
首先，需要将这两种原料按照一定比例混合均匀，并添加适量的助剂，如稳定剂和增强剂。
二、纺丝工艺纺丝是耐火陶瓷纤维生产中的关键步骤。
将原料混合物加热至高温状态，使其熔化，并通过喷嘴将熔融的原料喷出。
喷嘴的孔径和喷嘴的速度会影响纤维的直径和长度。
喷出的原料经过快速冷却后形成纤维状的陶瓷材料。
三、收集和初处理纺丝出来的纤维会被收集起来，并经过初步处理。
首先，通过风力将纤维吹向收集器，然后经过筛网，将纤维进行初步过滤和分级。
分级后的纤维会被暂存起来，以备后续处理使用。
四、烧结工艺烧结是耐火陶瓷纤维生产中的关键步骤之一。
经过初处理的纤维会被送入烧结炉进行高温烧结。
在烧结的过程中，纤维会逐渐变得致密，并形成具有良好耐火性能的陶瓷纤维。
烧结温度和时间需要根据具体的产品要求进行调整。
五、涂覆和包装经过烧结的陶瓷纤维会进行涂覆和包装。
涂覆是为了增加纤维的柔软度和强度，通常使用一定比例的有机涂料进行涂覆。
涂覆后的纤维会被切割成不同长度的产品，并进行包装，以便于储存和运输。
六、质量检验生产出来的耐火陶瓷纤维需要经过严格的质量检验。
主要检验项目包括纤维的直径、长度、密度、耐火性能等。
只有通过了质量检验的产品才能出厂销售。
以上就是耐火陶瓷纤维生产的工艺流程。
通过原料准备、纺丝、收集和初处理、烧结、涂覆和包装以及质量检验等步骤，最终得到具有良好耐火性能的耐火陶瓷纤维产品。
这些产品在高温环境中具有重要的应用价值，广泛应用于石油化工、冶金、电力等领域。
陶瓷纤维研究报告
陶瓷纤维研究报告陶瓷纤维研究报告一、研究背景随着工业生产的不断发展，对于高性能材料的需求也越来越多。
而陶瓷纤维便是其中一种重要的材料。
它具有优良的耐高温、电绝缘、耐腐蚀等性质，被广泛应用于机械、电子、石油化工、航空航天等领域。
二、研究进展1. 陶瓷纤维的制备方法目前主要的制备方法有自流转法、喷雾干燥法、热轧法、溶胶-凝胶法等。
其中，自流转法是目前应用最广的制备方法之一。
该方法的主要特点是生产成本低、操作简便，可以制备出不同种类和形态的陶瓷纤维。
2. 陶瓷纤维的性能研究陶瓷纤维的性能主要包括高温性能、力学性能、电学性能和化学稳定性等。
高温性能是其最重要的性能之一，陶瓷纤维必须具有良好的耐高温性能才能在高温环境下稳定工作。
目前的研究表明，不同制备方法制备出的陶瓷纤维，其高温性能存在较大差异。
同时，陶瓷纤维的力学性能又直接影响到其使用寿命和应用范围。
因此，力学性能也成为了陶瓷纤维研究的热点之一。
近年来，随着电子技术的飞速发展，陶瓷纤维在电子领域的应用越来越广泛，因此，对于其电学性能的研究也愈发重视。
此外，陶瓷纤维在化学环境中的化学稳定性也是其研究热点之一。
三、研究前景随着科技水平的不断提升，陶瓷纤维的研究将会更加深入，并在更广泛的领域中得到应用。
同时，如何进一步提高陶瓷纤维的性能、降低成本和降低其对环境的影响也是该领域亟待解决的问题。
四、总结陶瓷纤维具有良好的高温性能、力学性能、电学性能和化学稳定性等优良性质，是一种非常重要的高性能材料。
在其制备方法和性能研究方面也取得了一系列的进展。
未来，随着技术的不断发展，陶瓷纤维的应用前景将更加广阔。
以上就是陶瓷纤维研究报告，希望能够对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布，陶瓷纤维熏蒸布)陶瓷纤维布的特性：耐高温、导热 系数低、抗热震、低热容;优良的高温绝缘性能，使用寿 命长;具有抗熔触铝，锌等有色金属浸蚀能力;具有良好的 低温和高温强度;无毒、无害、对环
境无不良影响;陶瓷纤维纺织品含有15%左右的有机纤维， 当第一次使用升温时，随着温度的升高，产品中的有机 纤维会逐渐碳化变黑，并有冒烟现象，局部地方可能有 火苗产生，此属正常现象，不影响使用
ቤተ መጻሕፍቲ ባይዱ
3.0-5.0μm，喷丝纤维一般为2.0-3.0μm;2、纤维丝的长度： 甩丝纤维更长些，甩丝纤维一般为150-250mm,喷丝纤维 一般为100-200mm;3、导热系数：喷丝毯由于纤维
较细而优于甩丝毯;4、抗拉抗折强度：甩丝毯由于纤维更 粗而优于喷丝毯;5、制作陶瓷纤维组块的应用：甩丝毯由 于纤维较粗且长而优于喷丝毯，在组块制作的折叠过程 中，喷吹纤维毯易于破碎和撕裂，而
兔就给大家介绍到这里。折叠滤芯品牌详细介绍陶粒混 凝土施工工艺三大流程
版权所有 禁止转载 谢谢！
河南康辉旅行社 ty96htvv
导语：今天小兔给大家讲一下关于陶瓷纤维布生产工艺 的相关知识，陶瓷纤维布大家都是比较熟悉的，它具有 很多的优点，比如陶瓷纤维布的连续使用的温度可以达 到一千摄氏度，并且均有很多的抗腐蚀能力，
在高温的环境下面就有很强度与隔热的性能等等，在生 活与生产当中具有特殊的用途，下面就关于陶瓷纤维布 生产工艺知识给大家介绍一下。一、技术分析1、纤维丝 的直径：甩丝纤维更粗些，甩丝纤维一般为
。随着温度继续升高，制品又会逐渐变白，有机纤维已 完全碳化，制品中完全为陶瓷纤维等耐高温无机材料。 通过上面的介绍，相信大家对于陶瓷纤维布生产工艺已 经有了一个相应的认识，我国的陶瓷纤维布生
产工艺也是具有一定的历史的。其实对于很多的朋友关 于陶瓷纤维布还不太认识，由于时间的原因在这里小兔 就不再于大家一一的介绍了，有兴趣的朋友可以在网上 进行了解，关于陶瓷纤维布生产工艺的分析小
甩丝纤维毯可以折叠得非常紧密并且不易破坏，组块的 质量会直接影响到炉衬的质量;6、余热锅炉等大块毯的竖 直层铺应用：甩丝毯由于纤维丝粗而长，具有更好的抗 拉力，更经久耐用，所以甩丝毯优于喷丝
毯;二、特点与注意想象陶瓷纤维布一般的规格型号： 1.5mm--6mm，一般宽度为1m，其中分为(镍铬合金丝增 强，不锈钢丝增强，玻璃纤维增强，陶瓷纤维涂层布， 陶瓷纤维接渣布，陶瓷纤维烧结
