电容器陶瓷
图9.4.3 MgO—TiO2系统相图
一般情况下，TiO2与MgO化合总是优先生成正钛酸 镁，而很难生成偏钛酸镁。
为了降低烧成温度，采用加少量助熔剂的方法。
助熔剂有两类： (1) 在高温下变成液相的助熔 剂。例如MgCl2、BaCl2、 PbO、 Bi2O3、H2BO3等， 这类助熔剂会导致烧成范 围变窄，因此很少使用； (2) 能与配方中其他组分形成 低共熔物的助熔剂，如 ZnO、CaF2、滑石等， 这类助熔剂能有效地改善 烧结性能； 为了防止TiO2还原，可以加 入少量MnCO3。
非铁电陶瓷：非极性的线性介质，P∝E外，ε不太高，在101～ 102量级；高频损耗小，ε～T呈线性关系；其温度 稳定性和频率稳定性好，又称为热补偿电容器陶 瓷或高频电容器陶瓷； 铁电陶瓷：一般不含Fe, 极性的非线性介质，存在铁电畴，电 滞迴线、居里点等，它的主要性能是介电常数很 高(103～104量级)且呈非线性，亦称为强介电常数 电容器陶瓷； 反铁电陶瓷：在转变温度下，邻近晶胞沿反向平行方向自发 极化，P~E呈双电滞迴线，存在反铁电居里点； 半导体陶瓷：利用半导电的陶瓷在晶粒界面或电极界面上所 形成的阻挡层，其等效介电常数非常高 (104 ～ 105 量级)。
图9.4.2 金红石瓷与T和f的关系
目前，人们仍在不断研究和改进金红石瓷的电性能，主要 围绕降低tgδ和TK，提高进行。 有资料报导，添加CaTiSiO5可以获得ε＝80，TKε＝(0土20） × 10-6/℃, tgδ≈1×10-4的电性能，其配方组成为TiO285％、 CaTiSiO515％.
二、非铁电电容器陶瓷
包括以TiO2、RTiO3、 RZrO3、 RSnO3、 RNbO3 为基的体系
1.金红石
（1）结构、特点
晶系 金红石 四方 4.21 114 TiO2（高） 板钛矿 斜方 4.11 78 锐钛矿 四方 3.87 48
热稳定性
Tm时热力学稳定
加热
转化为金红石
可见， 与晶格的排列紧密程度有关， 大， 亦大；
纯TiO2：
在氧气中：Tm=1870℃ 在空气中：Tm=1830℃， Ti4+ 半导体的性质。
还原
Ti3+ ，放出氧；
∴化学式为： TiO1.996，呈深蓝色，还原的TiO2具有n型
（2）制备工艺
天然很少见，人工合成。配方很多，但基本相似，所有的 配方中都含有二氧化钛，而且是以TiO2为主，烧结陶瓷中的 主晶相是金红石。 书p249, Tabel 9.11给出了几种配方，需要时可查阅。
图9.4.4 TiO2—MgO系组成
与TKε的关系
电容器陶瓷是结晶态陶瓷，主晶相含量很高。因此可通过 掺杂改性提高材料的物理性能和工艺性能，形成很复杂的化 学组成。 例如，为了调整MgO—TiO2系统的ε及它的TKε，可以加
入CaTiO3、SrO、BaO、La2O3等。
实际上，它们已属于TiO2—MgO—CaO、TiO2—MgO— SrO、TiO2—MgO—BaO、TiO—MgO— La2O3三元系统。 镁镧钛三元系的组成与ε、TKε、tgδ、烧结温度范围的关 系如图9.4.5、图9.4.6、图9.4.7和图9.4.8所示。
而可提高瓷件的热稳定性和频率稳定性以及介电强度。 总之 ，准确的配方和合理的工艺路线对金红石瓷产品的质量 有很大影响，应在实践中不断探索，寻求最佳方案。
图9.4.1 金红石瓷ε、TKε与SiO2杂质含量的关 系
（3）性能
A.老化问题 金红石瓷和其他含钛陶瓷在高温和直流电场的长期作 用下，介电性能会恶化，电导随时间急剧增加，甚至发生 热击穿，产品的颜色会逐渐由鲜黄色变成灰黑色，这种现 象称为老化现象。 B.再生性 如果在击穿前除去直流电场，并停留在原老化温度下 若干时间，则样品的电阻会提高到起始值，颜色也会恢复 到鲜黄色，这种性能恢复的现象称为再生。 C. 在交流电场下含钛陶瓷不会老化 金红石瓷介电常数与频率、温度的关系见图9.4.2 金红瓷的主要性能见P250 Tabel 9.12。
§9.4 电容器陶瓷
电容器陶瓷（ceramic for capacitor） ——指主要用于制造电容器介质的陶瓷，具 有介电常数高、介质损耗小等特点； 使用的材料：金红石和各种钛酸盐、锆酸盐、 锡酸盐等 ； 目前，陶瓷电容器已成为产量最大、电容 量覆盖范围最广、最主要的一大类电容器。
一、分类（四大类）
为获得电气性能优良的金红石瓷，制备中应注意以 下问题：
A. 准确配方，TiO2生料＋预烧料按比例配合使用，
B.防止SiO2杂质混入，选用刚玉磨球和内衬； ∵ SiO2会使陶瓷的↘↘，如图9.4.1所示； C.烧成温度： 1325土10℃ D.氧化气氛：防止Ti4+
还原
Ti3+
E.快速冷却，防止金红石再结晶，使瓷件晶粒细而致密，从
图9.4.6 MT—LT—T系瓷料组成与介 电常数的关系（室温1MHz）
图9.4.7 MT—LT—T系瓷料的介质 损耗角正切与组成关系（室温 1MHz）
图9.4.8 MT—LT—T系瓷料的介电 常数温度系数与组成关系
图9.4.9 MT—LT—T系瓷料烧结温 度范围分布图
3. 以锡酸盐为基的陶瓷
Ca、Sr、Ba与SnO2生成的锡酸盐高，T烧结低，适宜于制造高频下 工作的陶瓷电容器； 由于我国有丰富的锡和方解石，所以以锡酸钙为基的电容器陶瓷大量 生产。 SnO2 54.2％ 过量的CaCO3 ，是为了克服 CaCO3(方解石) 39.7％ 游离的SnO2，减小电导率。 配方 BaCO3 3.6％ TiO2 1.4％ 石英粉 1.1％ 烧成温度：1340±20℃； 烧成周期：11～12小时 为防止晶粒长大，破坏瓷料的电性能，保温时间应短，冷却速率应快； 由于瓷体需要快冷，故体积大，形状复杂的瓷体制造有困难。
2. 以钛酸盐为基的非铁电陶瓷
包括CaTiO3、MgTiO3、 SrTiO3陶瓷，是我国正在生产
的一类比较重要陶瓷。
以钛酸镁陶瓷的生产工艺和有关性能为例加以介绍。 正钛酸镁 2MgO· TiO2 TiO2+MgO 偏钛酸镁 MgO· TiO2 二钛酸镁 MgO· 2TiO2
系统相图如图9.4.3所示
顺电陶瓷电容
顺电陶瓷电容顺电陶瓷电容是一种常见的电子元件，广泛应用于各种电子设备中。
它的主要特点是体积小、质量轻、频率响应范围广、电容稳定性好等。
下面将从不同方面对顺电陶瓷电容进行介绍。
一、顺电陶瓷电容的基本概念顺电陶瓷电容是一种使用电介质材料制成的电容器。
它的主要材料是陶瓷，因为陶瓷具有良好的绝缘性能和稳定的电容特性。
顺电陶瓷电容的结构主要由两个导体层和夹在中间的电介质层组成，其中电介质层就是由陶瓷材料制成的。
1. 体积小、质量轻：顺电陶瓷电容的体积和重量都相对较小，这使得它在电子设备中的应用更加方便。
2. 频率响应范围广：顺电陶瓷电容的频率响应范围广，可以适应不同频率的信号传输需求。
3. 电容稳定性好：顺电陶瓷电容的电容值相对稳定，不会因外界环境的变化而发生明显的波动，保证了电子设备的正常运行。
4. 耐高温性能好：顺电陶瓷电容具有良好的耐高温性能，可以在高温环境下长时间工作而不损坏。
三、顺电陶瓷电容的应用领域顺电陶瓷电容广泛应用于各种电子设备中，如手机、电视、电脑、音响等。
它可以用于电路的滤波、耦合、隔直流等功能，起到提高电路性能、稳定电信号传输的作用。
此外，顺电陶瓷电容还可以用于储能、电源管理等领域。
四、顺电陶瓷电容的选择和使用注意事项在选择顺电陶瓷电容时，需要考虑电容值、工作电压、尺寸等因素，以满足具体的应用需求。
在使用顺电陶瓷电容时，要注意避免超过其工作电压范围，以免损坏电容器。
此外，还要注意避免过度振荡、温度过高等情况，以确保顺电陶瓷电容的正常工作和寿命。
顺电陶瓷电容是一种常见且重要的电子元件，具有体积小、质量轻、频率响应范围广、电容稳定性好等特点。
它在各种电子设备中的应用广泛，起到提高电路性能、稳定电信号传输等作用。
在选择和使用顺电陶瓷电容时，需要考虑多个因素，并注意遵守相关的使用注意事项，以确保其正常工作和寿命。
104陶瓷电容
104陶瓷电容摘要：1.陶瓷电容的概述2.陶瓷电容的特性与优点3.陶瓷电容的分类4.陶瓷电容的应用领域5.陶瓷电容的发展前景正文：【陶瓷电容的概述】陶瓷电容，又称为陶瓷介质电容，是一种常见的电子元器件。
它是由陶瓷材料作为介质，并以金属作为电极的一种电容器。
陶瓷电容在我国的电子产业中有着广泛的应用，其性能稳定、工作温度范围宽、可靠性高等优点使其成为众多电子设备的重要组成部分。
【陶瓷电容的特性与优点】陶瓷电容具有许多优良的特性，这使得它在电子领域有着广泛的应用。
首先，陶瓷电容的工作温度范围很宽，一般可以达到-55℃至+125℃。
其次，陶瓷电容的稳定性能好，其电性能在长时间工作下不会发生明显的变化。
此外，陶瓷电容的抗干扰能力强，对于电磁干扰和射频干扰具有很好的抑制作用。
【陶瓷电容的分类】根据陶瓷材料的不同，陶瓷电容可以分为以下几种类型：1.钽电解电容：由钽作为阳极，以陶瓷作为阴极的电容器。
2.铌电解电容：由铌作为阳极，以陶瓷作为阴极的电容器。
3.氧化铝电容：由氧化铝作为介质的陶瓷电容。
4.氧化钛电容：由氧化钛作为介质的陶瓷电容。
5.氮化钽电容：由氮化钽作为介质的陶瓷电容。
【陶瓷电容的应用领域】陶瓷电容广泛应用于各种电子设备和电子产品中，如通信设备、计算机、家电、工业控制等领域。
陶瓷电容在这些领域中发挥着重要的作用，如存储电能、滤波、耦合、去耦等。
【陶瓷电容的发展前景】随着科技的不断发展，陶瓷电容也在不断地进行技术创新。
未来，陶瓷电容将会朝着微型化、高容量、高频率、低损耗等方向发展。
同时，新型陶瓷材料的研究与应用也将为陶瓷电容带来更多的发展空间。
陶瓷电容工作原理
陶瓷电容工作原理
陶瓷电容是一种常见的电子元器件，用于存储和放电电荷。
它由陶瓷介质和两个电极组成，其中一个电极是正极，另一个是负极。
陶瓷电容的工作原理是基于电场的原理。
当陶瓷电容器处于断电状态时，两个电极之间没有电流流动，且电荷不会发生改变。
但是，当电压施加到电容器上时，会在陶瓷介质中形成一个电场。
电场的强度与电压成正比。
在施加电压之后，陶瓷电容器会开始吸收电荷，并在电场的作用下将电荷存储在陶瓷介质中。
这个存储的电荷量与施加的电压成正比。
当移除电压源后，陶瓷电容器会保持存储的电荷，直到需要时才释放。
当需要释放电荷时，将电容器连接到一个负载电阻上。
电荷会通过负载电阻流动，陶瓷电容器会逐渐失去存储的电荷，直到达到零电荷状态。
陶瓷电容器的容量大小取决于陶瓷介质的特性以及电极的尺寸和形状。
通常，较大的电容器能够存储更多的电荷。
另外，陶瓷电容器具有快速响应和稳定性的特点，因此被广泛应用于电子电路中的滤波、耦合和去耦等功能。
总之，陶瓷电容器是一种基于电场原理工作的电子元器件，能够存储和释放电荷。
它通过陶瓷介质和两个电极实现电场的形成和电荷的存储，具有快速响应和稳定性的特点。
电容器陶瓷PPT课件
瓷也归为此类。下面主要讨论的就是其中的电容器陶瓷。
31.10.2020
13
目 ▪ ▪ ▪
▪
录
一，电介质陶瓷 1，电介质陶瓷一般特性 2，电介质陶瓷的分类
二，电容器陶瓷 1，电容器陶瓷简介 2，电容器陶瓷性能要求 3，电容器陶瓷的分类
三，各类电容器陶瓷 1，非铁电电容器陶瓷 （1）温度补偿型电容器陶瓷 （2）温度稳定型电容器陶瓷 2，铁电电容器陶瓷 3，反铁电电容器陶瓷 4，半导体电容器陶瓷 5，新型电容器陶瓷（独石电容器陶
▪
电介质陶瓷在静电场或交变电场中使用，评价其
特性的主要参数为：体积电阻率、介电常数和介电损耗
角。根据这些参数的不同，可把电介质陶瓷分为电绝缘
陶瓷，也称装置陶瓷（mounting ceramics）和电容器
陶瓷（capacitor ceramics） 。此外某些具有特殊性能
陶瓷，如压电陶瓷、铁电陶瓷及热释电陶瓷等电介质陶
31.10.2020
5
（2）极化（polarization）：电介质陶瓷在外 电场的作用下会造成电荷的移动，致使其中的正负 电荷中心不重合，这样在电介质陶瓷内部会形成偶 极矩，产生极化。极化的结果是在外电场垂直的电 介质陶瓷表面会出现感应电荷Q，这种感应电荷不 能自由移动，被称为束缚电荷。束缚电荷的面密度 即为极化强度P（intensity of polarization）。
瓷） 四，总结
31.10.2020
14
二，电容器陶瓷
▪ 1，电容器陶瓷简介
电容器是一种“通交流、隔直流”的电子元器件， 接在交流电源上时电容器连续地充电、放电，电路中就 会流过与交流电变化规律一致的充电电流和放电电流， 因而在电子电路中电容器常被用来产生电磁振荡、改变 波形、耦合、旁路，充当滤波器来存储和释放电荷，平 滑输出脉动信号等。此外利用电容器充电后储藏的电能 在放电时产生的强大电流和火花可以用来熔焊金属等。
陶瓷电容的材料
陶瓷电容的材料全文共四篇示例，供读者参考第一篇示例：陶瓷电容是一种常见的电子元件，用于在电路中储存和放出电荷。
它由陶瓷材料制成，具有高介电常数和低介电损耗，因此在高频电路和电源稳压器等领域有着广泛的应用。
下面我们将详细介绍陶瓷电容的材料及其特点。
一、陶瓷电容的材料种类1. 氧化铝陶瓷电容：氧化铝是一种硬质的陶瓷材料，具有优异的绝缘性能和高介电常数，因此被广泛应用于陶瓷电容中。
氧化铝陶瓷电容具有较高的电容密度和稳定性，可用于高频电路和高温环境下的应用。
2. 钛酸钡陶瓷电容：钛酸钡是一种具有极高介电常数和低介电损耗的陶瓷材料，被广泛用于陶瓷电容的制造。
钛酸钡陶瓷电容具有优异的频率特性和稳定性，适用于高频电路和天线等领域。
3. 陶瓷电容：除了氧化铝和钛酸钡外，还有其他种类的陶瓷材料被用于制造陶瓷电容，如氮化硅陶瓷、钛酸锶陶瓷等。
这些材料具有不同的介电性能和应用范围，可以根据具体的电路设计需求来选择适合的陶瓷材料。
二、陶瓷电容的特点1. 高介电常数：陶瓷材料具有相对较高的介电常数，使得陶瓷电容具有较大的电容密度，适合用于储存和放出电荷。
2. 低介电损耗：陶瓷电容具有较低的介电损耗，能够保持较高的电容稳定性和频率特性，适合用于高频电路和微波设备。
3. 耐高温性能：由于陶瓷材料具有较高的热稳定性，陶瓷电容具有良好的耐高温性能，可以在高温环境下长期稳定工作。
4. 耐湿气性能：陶瓷电容具有较高的绝缘性能和耐湿气性能，能够保持电容器的稳定性和可靠性，适合在潮湿环境中的应用。
5. 尺寸小巧：陶瓷电容的尺寸通常较小，便于在电路板上进行布置和安装，节省空间。
三、陶瓷电容的应用领域1. 通信设备：陶瓷电容广泛应用于通信设备中，用于天线匹配、滤波器和功率放大器等部件。
2. 电源稳压器：陶瓷电容在电源稳压器中起着重要作用，用于滤波器和去耦电容等功能。
3. 无线传感器：陶瓷电容也被广泛用于无线传感器中，用于信号调理和射频天线的匹配。

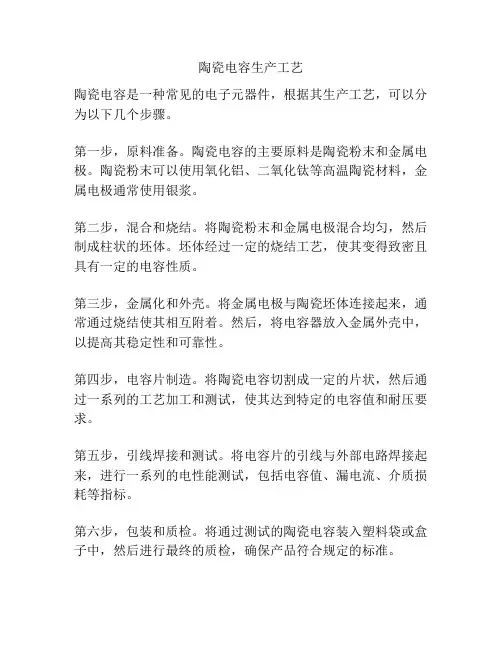

陶瓷电容生产工艺
陶瓷电容生产工艺
陶瓷电容是一种常见的电子元器件，根据其生产工艺，可以分为以下几个步骤。
第一步，原料准备。
陶瓷电容的主要原料是陶瓷粉末和金属电极。
陶瓷粉末可以使用氧化铝、二氧化钛等高温陶瓷材料，金属电极通常使用银浆。
第二步，混合和烧结。
将陶瓷粉末和金属电极混合均匀，然后制成柱状的坯体。
坯体经过一定的烧结工艺，使其变得致密且具有一定的电容性质。
第三步，金属化和外壳。
将金属电极与陶瓷坯体连接起来，通常通过烧结使其相互附着。
然后，将电容器放入金属外壳中，以提高其稳定性和可靠性。
第四步，电容片制造。
将陶瓷电容切割成一定的片状，然后通过一系列的工艺加工和测试，使其达到特定的电容值和耐压要求。
第五步，引线焊接和测试。
将电容片的引线与外部电路焊接起来，进行一系列的电性能测试，包括电容值、漏电流、介质损耗等指标。
第六步，包装和质检。
将通过测试的陶瓷电容装入塑料袋或盒子中，然后进行最终的质检，确保产品符合规定的标准。
最后，成品陶瓷电容可以按照客户的要求进行标识和包装，以方便销售和使用。
需要注意的是，陶瓷电容的生产工艺过程中需要严格控制各个环节的参数和条件，以确保产品的质量和性能。
同时，还需要不断改进工艺和技术，以提高生产效率和降低成本。
陶瓷电容内部缺陷
陶瓷电容内部缺陷
陶瓷电容器的内部缺陷主要包括结瘤和介质空洞。
结瘤缺陷是由于在制造过程中金属化电极材料涂敷不均匀，导致金属化电极堆积变形。
这种变形会引发瓷介介质变形，使电容器的介质变薄，从而使击穿电压下降。
同时，金属化电极的变形也可能导致电容在加电时电场不均匀，引发击穿失效。
介质空洞是陶瓷电容器内部的另一个常见缺陷，它是电容器在制造过程中瓷介质的空洞所造成的。
这种空洞会对陶瓷电容器产生多方面的影响，包括导致电容器局部击穿电压降低，从而导致击穿失效或两个电极之间的绝缘电阻降低。
在电压较高的情况下，空洞处的空气还可能被电离化，从而产生漏电通道，引发漏电失效。
以上内容仅供参考，如需获取更多信息，建议查阅相关文献或咨询专业人士。
i类陶瓷电容
i类陶瓷电容
I类陶瓷电容，也被称为高频陶瓷电容器，是一种采用非铁电（顺电）配方的电容器，主要成分为TiO2（介电常数小于150），因此具有非常稳定的性能。
此外，通过添加少量的其他（铁电体）氧化物，如CaTiO3或SrTiO3，可以形成“扩展型”的温度补偿陶瓷，显示出近似线性的温度系数，同时介电常数也可以增加到500。
这两种介质具有低损耗、高绝缘电阻和良好的温度特性。
I类陶瓷电容器的特性包括：
1. 线性温度系数：其电容随温度线性变化。
2. 无电压依赖性：其电容量不依赖于所施加的电压。
3. 无老化：由于制造过程中使用的材料是顺电位材料，因此不会经历严重的老化过程。
由于这些特性，I类陶瓷电容器特别适用于振荡器、谐振回路、高频电路中的耦合电容和其他小损耗和稳定电容量的电路中，或用于温度补偿。
然而，需要注意的是，I类陶瓷电容的容量一般较小。
在封装形式上，I类陶瓷电容可以按照插件和贴片式进行分类。
而在介质材料上，NPO、SL0、COG等通常被认为是I类瓷介电容。
这
些电容器具有极高的容量稳定性，其值基本不随温度、电压、时间的变化而变化。
总的来说，I类陶瓷电容器是一种性能稳定、适用于特定电路应用的电容器。
mlcc电容的材料说明
mlcc电容的材料说明
MLCC电容器，即多层陶瓷电容（Multilayer Ceramic Capacitors），是一种基于陶瓷材料的电容器。
它由多个陶瓷层片组成，每个层片上铺设上金属电极，然后将这些层片在低温下通过压制和烧结工艺粘合在一起，形成一个多层结构。
MLCC电容器的主要材料包括以下几种：
1. 陶瓷材料：MLCC电容器通常使用的是陶瓷材料，最常见的是镁钛酸钡陶瓷（BaTiO3）和镁钛酸钡陶瓷的尤洛电极（NPO）变种。
这些陶瓷具有高介电常数和低损耗，能够提供较高的电容值。
2. 电极材料：MLCC电容器的电极材料通常使用的是银、铜或镍。
这些材料具有良好的导电性能和耐腐蚀性，能够确保电容器的良好电性能。
3. 锡瓷和金瓷：为了在电极与陶瓷层片之间形成可靠的连接，常使用锡瓷和金瓷作为接合材料，以确保电容器具有良好的焊接性能和接触可靠性。
总之，MLCC电容器的材料组成主要是陶瓷材料、电极材料以及接合材料。
这些材料共同作用，使得MLCC电容器具有高电容值、低损耗、良好的焊接性能和接触可靠性等特点。
陶瓷电容器基础知识
绝缘电阻（R）
描述电容器绝缘性能的参数，单位为 兆欧（MΩ）。
03
陶瓷电容器的制造工艺
原料与配方
原料
陶瓷电容器的原料主要包括高纯度陶瓷 粉末、内电极材料、端电极材料等。
VS
配方
根据不同的性能要求，通过合理的配方设 计，将各种原料按照一定比例混合。
陶瓷材料的成型与烧结
陶瓷电容器基础知识
• 陶瓷电容器简介 • 陶瓷电容器的工作原理 • 陶瓷电容器的制造工艺 • 陶瓷电容器的性能测试与质量控制 • 陶瓷电容器的应用与案例分析
01
陶瓷电容器简介
定义与特性
定义
陶瓷电容器是一种以陶瓷材料作为介 质，通过在陶瓷表面施加金属薄膜作 为电极制成的电子元件。
特性
具有高绝缘性、低损耗、高介电常数 、稳定性好、体积小、容量范围广等 优点。
电容器的充放电过程
充电
当电压施加到陶瓷电容器上时，电荷在电场作用下移动并储存于电介质中。
放电
当电容器放电时，储存的电荷通过外部电路释放，形成电流。
电容器的电气性能参数
容量（C） 描述电容器储存电荷能力的参数，单 位为法拉（F）。
耐压（V）
电容器能够承受的最大电压，超过耐 压可能导致电容器损坏。
损耗角正切值（tanδ）
04
陶瓷电容器的性能测试与质量控 制
电性能测试
容量测试
测量陶瓷电容器的实际容量，确保其符合规 格要求。
绝缘电阻测试
测量陶瓷电容器的绝缘性能，确保器的能量损耗，以判断其性能 稳定性。
耐电压测试
检测陶瓷电容器在高压下的电气性能，确保 其安全可靠。
环境适应性测试
