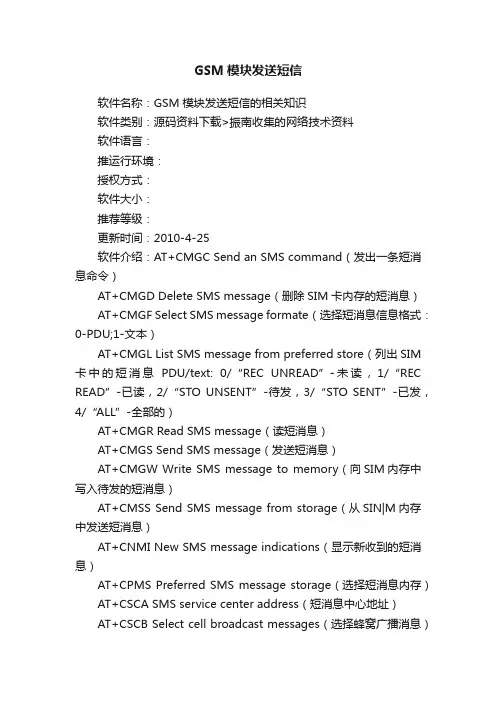

GSM模块发送短信
GSM模块发送短信软件名称：GSM模块发送短信的相关知识软件类别：源码资料下载>振南收集的网络技术资料软件语言：推运行环境：授权方式：软件大小：推荐等级：更新时间：2010-4-25软件介绍：AT+CMGC Send an SMS command（发出一条短消息命令）AT+CMGD Delete SMS message（删除SIM卡内存的短消息）AT+CMGF Select SMS message formate（选择短消息信息格式：0-PDU;1-文本）AT+CMGL List SMS message from preferred store（列出SIM 卡中的短消息PDU/text: 0/“REC UNREAD”-未读，1/“REC READ”-已读，2/“STO UNSENT”-待发，3/“STO SENT”-已发，4/“ALL”-全部的）AT+CMGR Read SMS message（读短消息）AT+CMGS Send SMS message（发送短消息）AT+CMGW Write SMS message to memory（向SIM内存中写入待发的短消息）AT+CMSS Send SMS message from storage（从SIN|M内存中发送短消息）AT+CNMI New SMS message indications（显示新收到的短消息）AT+CPMS Preferred SMS message storage（选择短消息内存）AT+CSCA SMS service center address（短消息中心地址）AT+CSCB Select cell broadcast messages（选择蜂窝广播消息）AT+CSMP Set SMS text mode parameters（设置短消息文本模式参数）AT+CSMS Select Message Service（选择短消息服务）1．设置短消息中心AT+CSCA=“+86138********”回车(具体的号码由当地的运营商决定。
南京千里通信息 J35Z多功能GSM短信遥控 报警数传模块 说明书
J35Z多功能GSM短信遥控/报警/数传模块操作手册南京千里通信息技术有限责任公司出品025-******** / 52306408目录1 J35Z简介1.1 J35Z的用途1.2 J35Z产品特点1.3 J35Z系统工作原理1.4 J35Z性能指标2 J35Z管脚描述2.1J35Z主管脚描述2.2J35Z扩展管脚描述3 J35Z接线原理图3.1J35Z接线原理图3.2J35Z开发评估板4 J35Z的上电开机4.1开机前的准备4.2开机步骤5 J35Z的远程遥控功能5.1继电器输出口的内部结构5.2 短信遥控5.3振铃遥控5.4 DTMF遥控、监听现场声音5.5继电器输出方式设置5.6继电器的现场控制5.7遥控器控制继电器6 J35Z的报警功能6.1报警系统的设防/解防6.2 有声报警模式和无声报警模式6.3报警号码和报警内容的设置6.48路有线报警输入6.5 12路无线报警输入7 J35Z的串口短信数传功能7.1串口发送短信通迅协议7.2串口接收短信通迅协议7.3串口收发短信实验8 J35Z的其它功能8.1串口控制继电器8.2串口拨打电话8.3来电显示号码串口输出9 J35Z的内部参数设置9.1用电脑改写报警设置9.2发短信改写报警设置10 注意事项10.1 J35Z的GSM天线10.2 J35Z的固定问题10.3 J35Z的焊接10.4 J35Z的电源11 J35Z附加功能板—短信温度、电压测量A/D转换板1 J35Z简介1.1J35Z的用途手机 GSM网络经过多年的发展完善，现在已经非常成熟，盲区少，信号稳定，自动漫游，并且通讯距离不受周围环境影响。
尤其是 GSM短信息，灵活方便，可以跨市、跨省、甚至跨国传送，而且每发送一条短信息只要1毛钱，非常可靠廉价。
此外，移动手机SIM卡近年来可以0元申请办理，某些套餐使用费用比固话还低。
因此利用手机短信来实现报警、超远程遥控工业设备、传输数据是一个非常不错的选择。
FM-GSM Modem 使用手册
FM-GSM Modem安装指南FM-GSM Modem，专门针对短信应用设计，内含工业级短信发送模块，简化了通信接口，无需配置，性能稳定可靠，符合各种商业和工业级短信应用要求, 支持向移动、联通以及小灵通用户收发短信，适用于各行各业各个领域作无线数据通信，短信息通告，短信查询等应用。
下面具体讲述一下FM-GSM Modem如何安装在PC上。
短信模块FM-GSM Modem与计算机串口的联机步骤和注意事项说明如下：1. 使用普通手机测试SIM卡是否能正常收发短信即先通过手机菜单进入短信设置项，查看短信中心号码是否设置正确，然后向其他手机号码发送短信，对方是否能收到短信。
再用其他手机向该SIM卡发送短信，是否能收到短信。
若都成功，则该SIM卡能够正常工作。
2. 安装SIM卡用圆珠笔或其他工具顶短信模块SIM卡座按钮（按钮为SIM卡座旁的右边小黄点），设备会弹出SIM卡座，将SIM卡放入卡座，再将卡座插回设备的SIM卡插孔即可。
3. 安装天线在短信模块设备后面有一铜螺柱，将天线拧上。
4. 连接串口线将圆形插针与短信模块相连，另一头为9针DB插座与计算机相连即可。
注意：要插紧，否则会影响数据通讯。
在接通电源的情况下，不要直接断开串口连接，若要断开串口连接，请先断电。
5. 连接电源将短信模块电源线的插孔插入短信模块设备的电源插孔。
检查以上步骤是否都完成了。
最后将电源插座查到电源插线板上即可。
6. 通过短信模块指示灯检查连接状态模块通电后，开始自动寻找网络，此时指示灯红灯亮的时间较长。
短信模块正确连接网络后指示灯为：红灯间歇闪烁，且亮的时间很短。
此时可以通过拨打SIM卡中的手机号码，可以拨通该号码。
7. 安装完成短信模块可以正常使用了，通过FameView组态软件连接短信模块，并进行配置和测试。
JY-GSM-0404 短信模块说明书
GSM-0404短信模块说明书北京聚英翱翔电子有限责任公司2015年08月目录一、产品特点 (1)二、产品功能 (1)三、产品选型 (1)四、主要参数 (1)五、输入输出接线 (2)1、继电器接线说明 (3)2、有源开关量接线示意图 (3)3、无源开关量接线示意图 (4)六、短信指令说明 (4)1、基本设置指令 (4)2、基本操作指令 (6)七、常见问题与解决方法 (7)一、产品特点●供电7-30V；●具有报警功能；●可设置主人和成员；●支持多种短信语言控制。
二、产品功能●4路光耦输入（5-24V）；●4路继电器输出。
三、产品选型型号modbus RS232RS485USB WiFi短信GSM0404短信模块1四、主要参数参数说明触点容量10A/30VDC10A/250VAC耐久性10万次数据接口SIM卡额定电压DC7-30V电源指示1路红色LED指示（不通信时常亮，通信时闪烁）通讯指示与电源指示灯共用输出指示4路红色LED指示温度范围工业级，-35℃～85℃尺寸145*94*41mm重量330g五、接口说明引脚说明：序号引脚说明1+电源正极2-电源负极5IN1第一路开关量输入6IN2第二路开关量输入7IN3第三路开关量输入8IN4第四路开关量输入9COM-无源输入时使用，具体查看输入接线图10常开第一路继电器输出常开端11公共端第一路继电器输出公共端12常闭第一路继电器输出常闭端13常开第二路继电器输出常开端14公共端第二路继电器输出公共端15常闭第二路继电器输出常闭端16常开第三路继电器输出常开端17公共端第三路继电器输出公共端18常闭第三路继电器输出常闭端19常开第四路继电器输出常开端20公共端第四路继电器输出公共端21常闭第四路继电器输出常闭端六、输入输出接线1、继电器接线说明2、有源开关量（NPN型低电平）接线示意图3、无源开关量（干接点）接线示意图七、短信指令说明1、基本设置指令1.主人设置和查询1)设置主人(开机十分钟内设置主人)发送短信：设置主人回传短信：主人:13811xxxxxx2)查询主人发送短信：查询主人回传短信：主人:13811xxxxxx2.设置成员A组只有主人方可设置成员。
GSM模块SMS相关AT命令使用说明
GSM模块SMS相关AT命令使用说明关键词:GSM AT凡是利用GSM模块二次开发的,不管是用来做公话,还是GPRS通信,其中短消息基本都要使用的。
本文大致介绍一下短消息相关的AT命令使用方法。
详细的AT指令说明,可以参考07.05,或者西门子MC35I的AT手册,西门子手册感觉还是很不错的。
由于本文表达的错误给您带来的物资损失和精神损伤,本人概不负责。
1、短消息的格式我所见到的模块短消息基本都提供2种格式,TEXT和PDU。
文本模式相对来说比较简单,特别适合传输那些字符什么的,对于老外来说,基本就发26个字幕,简直太方便了。
PDU 模式需要进行编码,目前的汉字传输好多都采用PDU模式。
由于本人对PDU和怎么发汉字基本一窍不通,这段就暂时忽略了。
一般模块默认的都是PDU模式,你可以使用如下命令切换到TEXT模式:AT+CMGF=1如果想再切换到PDU模式,使用:AT+CMGF=0即可,以下短消息发送AND读取都采用TEXT模式,因为PDU我不是很懂。
2、怎样给我发送一条短消息?现在你手里有了G网模块,但首先你要确保如下操作已经完成:1)模块上电并且AT命令同你的PC串口通信顺畅。
2)SIM卡没有欠费,并且已经登陆GSM网络(可以使用A T+CREG?查询,如果返回1或者5表示正常)。
3)A T+CMGF=1设置完毕。
有了以上的过程,那么你就可以给我发信息了,你要使用的AT命令是:AT+CMGS。
假如我的手机号是:136********(后四位是假的)。
1)从串口输入:A T+CMGS=”136********”然后按回车键。
2)这个时候你可以看到有个大于号‘>’弹出,提示你可以输入消息的内容了。
假如你想发送“hello world”,直接在’>’后面输入即可,输入完了后按’CTRL^Z”,稍微等一下,你的信息也就发出去了,如果编程好像是0x1B(记不清了,你可以查下ASCII表)。
全部过程如下:1AT+CMGS="136********"> hello world+CMGS: 199OK你需要一直等到OK返回,才能确定是成功发出,中间的那个东西可以先不管。
GSM模块发短信程序
#include <reg52.h>#define uint unsigned int#define uchar unsigned char//**********函数定义**********//void main(void); //主函数void Ini_UART(void); //串口初始化void Delay(void); //延时void CMGF(void); //设置发送数据为TXET格式void CMGS(void); //设置目的手机号码void SEND(void); //发送字符串/***********************************************************函数名称：main函数功能：主函数入口参数：无出口参数：无***********************************************************/void main(void){Ini_UART(); //串口初始化CMGF(); //设置发送数据为TXET格式Delay();CMGS(); //设置目的手机号码Delay();SEND();Delay();}/***********************************************************函数名称：Ini_UART函数功能：串口初始化设置入口参数：无出口参数：无***********************************************************/void Ini_UART(void){SCON = 0x50; //UART方式1:8位UART; REN=1:允许接收PCON = 0x00; //SMOD=0:波特率不加倍TMOD = 0x20; //T1方式2,用于UART波特率TH1 = 0xFD;TL1 = 0xFD; //UART波特率设置:9600TR1 = 1;}/***********************************************************函数名称：Delay1ms函数功能：延时入口参数：无出口参数：无***********************************************************/void Delay(void){uint i,j;for (i=0; i <10; i++){for(j=0; j <1000; j++);}}/***********************************************************函数名称：CMGF函数功能：设置发送数据为TXET格式入口参数:无出口参数：无***********************************************************/void CMGF(void){uchar i = 0;uchar code mode[]= "AT+CMGF=1\r "; // \r即 <CR> 回车while( mode[i]!='\0'){SBUF=mode[i];while(TI==0) ;TI=0;i++;}}/***********************************************************函数名称：CMGS函数功能：设置目的SIM卡号码入口参数:无出口参数：无***********************************************************/void CMGS(void){uchar i = 0;uchar code phone[]= "AT+CMGS=136********\r "; // \ "即"while( phone[i]!='\0'){SBUF=phone[i];while(TI==0) ;TI=0;i++;}}/***********************************************************函数名称：SEND函数功能：将GPS数据送入SBUF 入口参数:无出口参数：无***********************************************************/void SEND(void){uchar i = 0;uchar code sms[] = "yourenchuanjinlai\x01a ";//sms为欲发送的字符串数组,\x01a即Ctrl+Zwhile( sms[i]!='\0'){SBUF = sms[i];while(TI==0) ;TI=0;i++;}}更多参考：/item.htm?id=8637366531。
利用GSM模块收发短信1
利用GSM模块收发短信摘要：GSM模块是外界利用GSM网络进行通信的必须终端设备，GSM模块具有发送SMS短信，语音通话，GPRS数据传输等基于GSM网络进行通信的所有基本功能，本文选用的GSM模块是西门子TC35I模块，主要介绍了如何利用TC35I模块收发短信。
文章首先介绍了GSM模块的结构和工作过程，并介绍了AT指令的使用方法，然后介绍了如何利用AT指令控制GSM模块收发短消息，并利用串口调试助手调试GSM模块进行收发短信。
第一章前言GSM手机电路由无线收发信机、基带信号处理电路、基带控制电路、存储电路、键盘、显示器、外部接口等部分组成。
射频单元。
射频单元的发信通路将基带单元产生的270.833kbit/s的TDMA帧数据流信号接GMSK调制方法形成I、Q信号，再调制到900MHz或1800MHz射频信号，经射频开关，由天线发射出去，收信通路将天线接收的信号经低噪声放大、解调，产生基带I、Q信号，通过解调和均衡将模拟的I、Q信号进行数字化，恢复出数字基带信号，送基带电路处理。
射频单元的本振信号通常从时基电路获得基准频率，然后采用锁相环技术实现频率合成。
基带芯片与基带信号处理电路。
GSM基带芯片是通信终端产品的关键部件，现在比较流行的一般有单IC封装和双IC封装两种形式。
多家公司可以大量供应成套的芯片组，如TI、ADL/TIP、Lucent、VLSI等。
这为国产手机基带芯片设计提供了有益的参考。
基带电路包括信道编／译码，加密／解密、TDMA帧形成／信道分离及基准时钟电路、话音编／译码、码速适配器等。
送话器的话音信号经过8kHz抽样及A／D变换，成为均匀量化的数据流，经话音编码、信道编码、交织、加密等处理，形成270.833kbit/s的TDMA帧数据流，送调制器发送。
在接收通道执行与发信通道相反的过程。
帧及信令控制以时钟基准部分提供统一帧号、时隙号、1／8bits时钟等基础，实现同步。
控制器。
GSM短信接收发送模块使用说明书
GSM短信接收发送模块使用说明书输入触发端（1，2）为低电平，若触碰VDD时为报警①输入触发:IN-ST为高电平（1），若触碰低电平（0）时为报警②IN-A~D平时为高电平（1）。
IN-D IN-C IN-B IN-A动作0000发编码短信0 0001发自编短信1 0010发自编短信2 0011发自编短信3 0100发自编短信4 0101发自编短信5 0110发自编短信6 0111发自编短信7 1000发自编短信8 1001发自编短信9 1010发自编短信10 1011发自编短信11 1100发自编短信12 1101发自编短信13 1110发自编短信14 1111发自编短信15注：“0”是低电平（GND），“1”是高电平（4.3V）。
以上状态要报短信，A、B、C、D要常期连接，IN-ST碰触低电平（GND）报警发出短信，如发自编短信“8”。
A、B、C接“0”（低电平、GND），D接“1”（高电平4.3V）。
IN-ST触碰“0”，触发报警，灯亮发出自编短信“8”。
②输出：接收到确定短信后，OUT-ST输出高电平5ms注：手机编辑短信四位密码P0~PF任意一条发到本模块上，收到后输出端A、B、C、D对应，输出高、低电平并OUT-ST输出高电平（5ms）1.安装使用说明·开机前必须安装上GSM天线·系统分机安装前应先安装SIM卡，用户需自行购买有金额支持的GSM网SIM卡，不设开机密码和开机PIN码，用户应首选当地GSM网络信号优质者之SIM卡为宜。
·将GSM网SIM卡插入系统分机的手机卡座内，按OPEN方向移动SIM卡座，插入SIM卡，反方向移动（LOCK 方向）锁紧SIM卡。
注：使用SIM卡前，应保证该SIM卡在手机上能正常接收和发送短信息。
应在关掉电源时，才能插入SIM卡，通电开机延迟1分钟后，红色指示灯每四秒闪动一次，为GSM 网络在线指示才能正常设置使用。
·本机开机时，绿色指示灯常亮，红色指示灯连续闪动，延时后绿色指示灯熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GSM短信接收发送模块使用说明书输入触发端（1，2）为低电平，若触碰VDD时为报警①输入触发:IN-ST为高电平（1），若触碰低电平（0）时为报警②IN-A~D平时为高电平（1）。
IN-D IN-C IN-B IN-A 动作0 0 0 0 发编码短信00 0 0 1 发自编短信10 0 1 0 发自编短信20 0 1 1 发自编短信30 1 0 0 发自编短信40 1 0 1 发自编短信50 1 1 0 发自编短信60 1 1 1 发自编短信71 0 0 0 发自编短信81 0 0 1 发自编短信91 0 1 0 发自编短信101 0 1 1 发自编短信111 1 0 0 发自编短信121 1 0 1 发自编短信131 1 1 0 发自编短信141 1 1 1 发自编短信15注：“0”是低电平（GND），“1”是高电平（4.3V）。
以上状态要报短信，A、B、C、D 要常期连接，IN-ST碰触低电平（GND）报警发出短信，如发自编短信“8”。
A、B、C接“0”（低电平、GND），D接“1”（高电平4.3V）。
IN-ST触碰“0”，触发报警，灯亮发出自编短信“8”。
接收短信内容输出端D 输出端C 输出端B 输出端A四位密码P0 0 0 0 0四位密码P1 0 0 0 1四位密码P2 0 0 1 0四位密码P3 0 0 1 1四位密码P4 0 1 0 0四位密码P5 0 1 0 1四位密码P6 0 1 1 0四位密码P7 0 1 1 1四位密码P8 1 0 0 0四位密码P9 1 0 0 1四位密码PA 1 0 1 0四位密码PB 1 0 1 1四位密码PC 1 1 0 0四位密码PD 1 1 0 1四位密码PE 1 1 1 0四位密码PF 1 1 1 1注：手机编辑短信四位密码P0~PF任意一条发到本模块上，收到后输出端A、B、C、D对应，输出高、低电平并OUT-ST输出高电平（5ms）1.安装使用说明·开机前必须安装上GSM天线·系统分机安装前应先安装SIM卡，用户需自行购买有金额支持的GSM网SIM卡，不设开机密码和开机PIN码，用户应首选当地GSM网络信号优质者之SIM卡为宜。
·将GSM网SIM卡插入系统分机的手机卡座内，按OPEN方向移动SIM卡座，插入SIM卡，反方向移动（LOCK方向）锁紧SIM卡。
注：使用SIM卡前，应保证该SIM卡在手机上能正常接收和发送短信息。
应在关掉电源时，才能插入SIM卡，通电开机延迟1分钟后，红色指示灯每四秒闪动一次，为GSM 网络在线指示才能正常设置使用。
·本机开机时，绿色指示灯常亮，红色指示灯连续闪动，延时后绿色指示灯熄灭。
·本机正常工作时，红色指示灯每四秒闪动一次，为GSM网络在线指示，绿色指示灯亮起为报警时工作指示。
·本系统分机的设置通过手机发短信到系统分机所带SIM卡号码进行。
·本系统分机内短信模块的初始密码为：“谢谢使用”四个中文字，DL—110A—GSM系统分机只对收到正确密码的短信进行功能设置。
·以下是用手机对DL—110A—GSM系统分机短信操作的方法：（一）编辑短信息的格式：注：前五格区，密码、功能代码是固定的格式，编辑的短信息内容中不能有空格，所有功能代码均为大写的英文字母。
（二）功能设置操作：①首先使用前应设置管理员号码，要求设置管理员号码的手机号码与本系统分机使用的SIM卡号为同网号码，因为本系统分机接收到管理员信息时，自动注入与设置管理员手机号码相同的短信服务中心号码。
报警电话设置：预存代码A、B、C、D、E、F、G、H、I、J（可存10组手机号码）用户管理员手机号码编辑短信发送到系统的SIM卡号码。
例如：四位密码为“谢谢使用”本系统分机手机号码为中国移动138××××6555，管理员手机号码也应为中国移动的138××××6222。
用138××××6222的手机编辑短信：谢谢使用A138××××6222发送到手机138××××6555等待片刻，即可收到本系统手机号码138××××6555发送到管理员手机上的“设置成功”的短信回复。
注：管理员号码为本机的管理者，每次成功设置管理员号码都可收到“设置成功”的短信回复信息。
②删除接警电话：代码X删除除管理员手机号码外的所有接警号码。
例：初始密码为“谢谢使用”，要删除除管理员手机号码外的所有接警号码。
用管理员手机号码编辑手机短信：谢谢使用X发送到本设备内手机号码即可③修改密码：代码K例：初始密码为“谢谢使用”，用户新的密码为“中国电力”用管理员手机号码编辑手机短信：谢谢使用K中国电力发送到本设备内手机号码即可。
注：初始密码为：谢谢使用④编辑报警文字设置:代码（W0）-（WF）（1）设置第0组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W0深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（2）设置第1组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W1深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（3）设置第2组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W2深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（4）设置第3组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W3深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（5）设置第4组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W4深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（6）设置第5组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W5深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（7）设置第6组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W6深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（8）设置第7组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W7深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（9）设置第8组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W8深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（10）设置第9组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用W9深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（11）设置第10组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用WA深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（12）设置第11组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用WB深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（13）设置第12组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用WC深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（14）设置第13组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用WD深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（15）设置第14组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用WE深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
（16）设置第15组自编短信内容例：密码为“谢谢使用”,报警文字内容为“深圳市龙岗区第五组电力设备被盗、被破坏”。
用管理员手机号码编辑手机短信：谢谢使用WF深圳市龙岗区第五组电力设备被盗、被破坏。
发送到本设备内手机号码即可。
