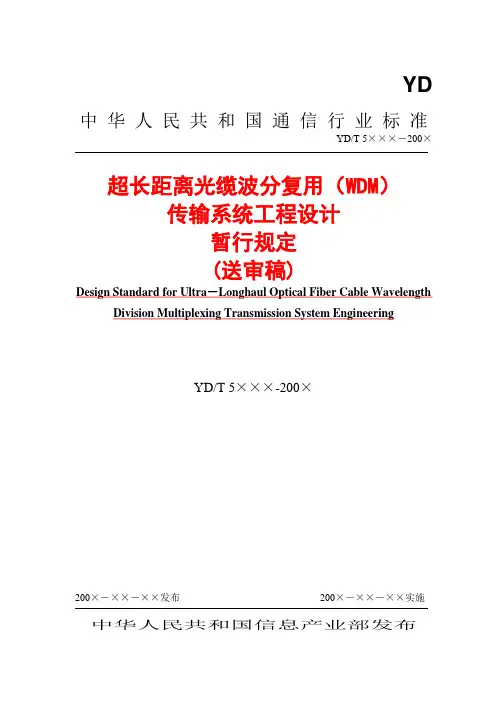

YD 中华人民共和国通信行业标准YD/T 5×××－200×超长距离光缆波分复用（WDM）传输系统工程设计暂行规定(送审稿)Design Standard for Ultra－Longhaul Optical Fiber Cable Wavelength Division Multiplexing Transmission System EngineeringYD/T 5×××-200×200×－××－××发布200×－××－××实施中华人民共和国信息产业部发布中华人民共和国通信行业标准超长距离光缆波分复用（WDM）传输系统工程设计暂行规定(送审稿)Design Standard for Ultra－Longhaul Optical Fiber Cable Wavelength Division Multiplexing Transmission System EngineeringYD/T 5×××－××××主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：200×年××月××日××××出版社200×北京信息产业部关于发布《超长距离光缆波分复用（WDM）传输系统工程设计暂行规定》的通知前言本规范是根据信息产业部“关于安排2006年《通信工程建设标准》编制计划的通知”（信部规函【2006】140号）的要求制定的。
本规范主要包括超长距离WDM系统及其辅助系统的设计规范。
本规范以黑体字标识的条文为强制性条文，必须严格执行。
本规范由信息产业部综合规划司负责解释、监督执行。
DWDM光传输系统原理及组网设计
DWDM光传输系统原理及组网设计作者：连思斌郑振耀来源：《读写算》2011年第33期【摘要】光纤传输技术的发展，经过了PDH、SDH现已进入了密集波分复用（DWDM）阶段。
DWDM系统具有传输距离长、容量大、波道多，实施全透明传输，能组成全光层网络和相对工程造价较低等技术经济优势，在国内外得到了广泛应用。
本文就某省省干波分系统对DWDM光纤传输系统工程设计中的系统原理、设备选型、网络结构与传输系统组织、业务接入等主要问题进行初步的探讨。
【关键词】密集波分复用;光波长转换单元;网络保护一、系统原理DWDM技术是利用单模光纤的带宽以及低损耗的特性，采用多个波长作为载波，允许各载波信道在光纤内同时传输。
与通用的单信道系统相比，DWDM不仅极大地提高了网络系统的通信容量，充分利用了光纤的带宽，而且它具有扩容简单和性能可靠等诸多优点，特别是它可以直接接入多种业务。
通常把光信道间隔较大的复用称为光波分复用（WDM），再把在同一窗口中信道间隔较小的复用称为密集波分复用（DWDM）。
随着科技的进步，现代的技术甚至可以实现波长间隔为零点几个纳米级的复用，因此把波长间隔较小的8个波、16个波、32乃至更多个波长的复用称为DWDM。
发送端的光发射机发出波长不同而精度和稳定度满足一定要求的光信号，经过光波长复用器复用在一起送入掺铒光纤功率放大器（掺铒光纤放大器主要用来弥补合波器引起的功率损失和提高光信号的发送功率），再将放大后的多路光信号送入光纤传输，中间可以根据情况决定有或没有光线路放大器，到达接收端经光前置放大器（主要用于提高接收灵敏度，以便延长传输距离）放大以后，送入光波长分波器分解出原来的各路光信号。
二、功能单元光波长转换单元OTU（Optical Transponder Unit）的主要功能是将接入的1路或多路客户侧信号经过汇聚或转换后，输出符合ITU-T G.694.1建议的DWDM标准波长或符合ITU-T G.694.2建议的CWDM标准波长，以便于合波单元对不同波长的光信号进行波分复用。
光传输网络技术-SDH与DWDM教学设计
光传输网络技术— SDH 与 DWDM 教学设计一、教学目标本教学设计的主要目标：1.了解光传输网络技术的基础知识和发展历程；2.理解 SDH 和 DWDM 网络的基本原理和特点；3.掌握 SDH 网络的搭建和调试方法；4.了解 DWDM 网络的搭建和部署方法；5.熟悉光传输网络的网络规划和管理。
二、教学内容1. 光传输网络技术基础1.光纤介绍：材料、结构、工艺和特点；2.光纤传输理论：光的衰减、折射、反射和散射等；3.光纤通信系统：发射机、接收机、调制解调器等；4.光学传输器件：分光器、耦合器、衰减器、滤光器等。
2. SDH 网络1.SDH 网络基本原理：同步传输、数字交叉连接、通道层次结构等；2.SDH 网络架构：光口、电口、光电转换器、复用器等；3.SDH 网络接入：同步数字传送器、光纤放大器、光学分路器等；4.SDH 网络调试：误码率测试、端到端测试、OLT/ONT 测试等。
3. DWDM 网络1.DWDM 网络基本原理：稀土掺杂光纤、密集波分复用等；2.DWDM 网络架构：光口、电口、波分复用器、衰减器等；3.DWDM 网络部署：光损耗和连接损耗的计算、光纤插入损耗和反射损耗的控制等；4.DWDM 网络调试：波长测试、光功率测试、总线测试等。
4. 光传输网络的规划与管理1.光传输网络规划：网络拓扑设计、光纤路径设计、光纤插接和连接管理；2.光传输网络管理：网络监测和故障监测、网络性能分析和优化、网络安全管理。
三、教学方法本教学采用以下教学方法：1.讲授理论知识，并结合典型实例进行分析；2.演示实验操作并让学生进行操作；3.在线讨论和答疑。
四、评估方法本教学采用以下评估方法：1.考试：对知识点进行考核；2.作业：对实验操作和分析做出评估；3.讨论：对学生参与度和贡献做出评估。
五、教学资源本教学需要以下教学资源：1.教师：具备光传输网络技术的专业知识；2.学生：具备计算机网络等相关专业知识；3.实验室：配备 SDH 和 DWDM 实验设备。
DWDM系统的组成和工程实例
DWDM系统的组成和工程实例的体会当前，通信技术正向着宽带化、智能化、大众化和个人化的方向发展；电信网也面临着从语音网向数据网、从电路交换向分组交换方向的转变。
与此同时，对传输网的带宽、质量、安全以及成本等问题也提出了更高的要求。
传输网的发展必须超前于各种业务网的发展，传输系统从初始的载波系统发展到ＰＤＨ系统，再到ＳＤＨ系统，以至目前最热门的ＷＤＭ和ＤＷＤＭ系统。
1 波分复用技术1.1 波分复用的基本概念波分复用是利用一根光纤可以同时传输多个不同波长的光载波的特点，把光纤可能应用的波长范围划分为若干个波段，每个波段作为一个独立的通道来传输某一特定波长的光信号。
光波分复用的实质是在光纤上进行光频分复用，只是因为光波通常采用波长来描述、监测和控制。
在波分复用传输系统的发送端采用合波器将待传输的多个光载波信号进行复接，在接收端利用分波器分离出不同波长的光信号。
由于系统设计的不同，每个波长之间的间隔宽度也会有差别，按照通道间隔的差异，ＷＤＭ可以细分为Ｗ－ＷＤＭ（Ｗｉｄｅ－ＷＤＭ，通道间隔≥25ｎｍ）、Ｍ－ＷＤＭ（Ｍｉｄ－ＷＤＭ，3.2ｎｍ≤通道间隔≤25 ｎｍ）和Ｄ－ＷＤＭ（Ｄｅｎｓｅ－ＷＤＭ，通道间隔≤3.2ｎｍ）。
通道可以是等间隔的，也可以是非等间隔的，采用非等间隔主要是为了缓和光纤中四波混频（ＦＷＭ）的影响。
本文以ＤＷＤＭ系统为例来介绍波分复用系统。
1.2 波分复用系统的组成ＤＷＤＭ系统由ＯＴＭ和ＯＡ设备组成，其中ＯＴＭ包括合波器、分波器、波长转换器（ＯＴＵ）（可选）、光功率放大器、光前置放大器和光监控信道（ＯＳＣ）；ＯＡ包括光线路放大器和ＯＳＣ。
根据ＯＴＵ应用情况的不同，ＤＷＤＭ的配置系统分为开放式和集成式，在开放式系统中ＯＴＵ兼作再生器系统；集成式系统不需要ＯＴＵ设备，采用ＳＤＨ再生器系统，其系统结构如图1所示。
2 波分复用系统的相关技术参数2.1 合波器／分波器合波器／分波器应符合ＩＴＵ－ＴＧ．671、Ｇ．692及相关建议要求。
DWDM工程介绍
14
二、中国电信东北环DWDM系统更 新工程介绍及监理重点
2、工程监理 2.1勘查设计阶段的监理 勘查结束后，形成设计文件进行设计评审。网络合理性、 工程可行性、工程投资是否满足建设方要求。
15
二、中国电信东北环DWDM系统更 新工程介绍及监理重点
2、工程监理 2.2施工阶段的监理 2.2.1工程开工之前，设计人员对监理、施工单位进行设 计交底。对工程技术要求及工程难点、疑点进行说明。比 如OTM站施工的尾纤布放、涉及在联通机房设备的安装等； 有利于在工程施工中遇到问题时更改设计更加合理。
光缆路由见图。12源自二、中国电信东北环DWDM系统更 新工程介绍及监理重点
1、中国电信东北环工程辽宁省内涉及站点介绍 本次工程采用烽火波分设备。 主要型号：FONST W1600、FONST 3000 本工程为80波DWDM系统。前50波为10G波道；后30波为 40G波道。
设备见图片
13
二、中国电信东北环DWDM系统更 新工程介绍及监理重点
18
二、中国电信东北环DWDM系统更 新工程介绍及监理重点
2、工程监理 2.2施工阶段的监理 2.2.2设备的安装 8）标签的打印要征求维护部门的意见，标签颜色、标签 格式。
9）设备加电的时间要取得维护部门的统一，不允许私自 加电。加电之前使用万用表测量电极、电压。
10)施工中乙供材部分由各地市管理员、监理人员、施工 单位签字确认，为结算提供依据。
10
一、什么是DWDM
6、DWDM设备板卡介绍（ FONST W1600 ） OSC 光监控信道板卡 OLA 光线路放大器 OPA 前置放大器 OBA 光功率放大器 ITL 光信道间插盘
ODU 分波盘
OMU 合波盘 OTU2S 业务板
光传输网络技术-SDH与DWDM第二版课程设计 (2)
光传输网络技术-SDH与DWDM第二版课程设计一、课程设计目的本课程设计旨在加深学生对光传输网络技术中SDH与DWDM的理解，让学生通过分析、设计、评估和实现一个基于光传输网络的架构，掌握光传输网络技术中的关键技术以及其在通信领域中的应用。
二、课程设计要求2.1 设计目标1.掌握SDH和DWDM技术的原理及应用。
2.掌握SDH和DWDM技术的网络架构设计和实现，能够熟练地运用相应的工具进行网络规划、调参和故障排查。
3.掌握SDH和DWDM网络的性能评价指标，能够对网络的性能进行定量评估和优化。
4.能够合理地设计SDH和DWDM技术应用场景，实现相关的业务要求和可靠性、可用性等要求。
2.2 设计内容2.2.1 研读相关资料本课程设计需要学生先研读相关资料，包括但不限于：1.光传输技术基础；2.SDH技术原理和应用；3.DWDM技术原理和应用。
2.2.2 设计项目1.设计一个用SDH技术和DWDM技术组成的光传输网络。
2.设计方案中需要包含以下内容：1.网络拓扑结构设计；2.SDH光传输网络参数设计；3.DWDM光传输网络参数设计；4.光纤放大器方案选择和参数设计；5.网络分析、优化和测试。
2.2.3 设计报告学生需要撰写一份关于课程设计所完成的项目的报告，要求包括以下内容：1.设计方案详解。
2.方案实现步骤，包括实现过程和详细记录，并说明实现过程中遇到的问题及解决方法。
3.方案的性能评估。
4.光传输网络的维护与故障排除方法及实际应用。
三、评分标准3.1 项目设计1.设计方案完整性（30分）；2.方案的实现效果（30分）；3.方案的创新性和实用性（10分）。
3.2 设计报告1.报告的技术细节精确性（20分）；2.报告的逻辑完整性（10分）。
3.3 分数总结1.评分满分为100分，合格为60分以上。
四、参考资料1.《光传输网络技术-SDH与DWDM》各章节的参考资料；2.相关教材及课程讲义；3.相关网络技术文献和资料。
DWDM光传送网络
（a）信号光和连续光同向输入
（b）信号光和连续光反向输入
图6-10 基于SOA的XGM型全光波长变换器
3.OTU应用
图6-12 没有再生中继功能的OTU应用示例
图6-13 OTU作为再生中继器的应用示例
6.2 DWDM基本网络单元设备
DWDM基本网络单元设备，一般按用途可分为： 光终端复用设备（OTM），光线路放大设备 （OLA）、光分插复用设备（OADM）和光交叉连 接设备（OXC）等4种类型。本节分别简介它们的 基本结构及功能。
STM-16
光输入 O/E
G.957
抖动抑制
STM-16 光输出
E/O
G.692
B1检出
图6—15 TWC板的原理框图
TWC板具有再生中继功能，可完全达到ITU-T 规定的输入抖动容限和抖动转移特性等性能指标；
TWC板提供再生段B1字节的监测（B1误码上报、 B1过限、B1劣化），可以通过对B1字节的监测 定位线路的故障所在；
在光接收机，先将光监控信号与业务信号分离，然后把经 长途衰减了的主业务弱光信号（1 530～1 556 nm）进行 前置放大器（OPA），由分波器从业务信道中分出各种波 长的光信号送入接收机。接收机不仅要满足灵敏度、过载 功率等参数的要求，还要能承受有一定光噪声的信号，要 有足够O/E的电带宽特性。
6.1.2 DWDM在传输网中的定位
DWDM是一种能在一根光纤上同时传送多 个携带有信息（模拟或数字）的光载波， 可以承载SDH业务、IP业务、ATM业务。 只需通过增加波长（信道）实现系统扩容 的光纤通信技术。它将几种不同波长的光 信号组合（复用）起来传输，传输后将光 纤中组合的光信号再分离开（解复用）， 送入不同的通信终端，即在一根物理光纤 上提供多个虚拟的光纤通道，我们也可以 称之为虚拟光纤。DWDM在系统中的位置 如图6- 2 所示。
DWDM 第2章 光纤结构和传输特性
► 色散管理在全光网中的应用
（1）负色散光纤 广域网和城域网：首选负色散光纤； 接入层局域网 ：首选窄谱线的激光器； （2）啁啾光栅光纤 补偿能力与带宽成反比，当用于WDM全光网， 难以同时补偿多路波分复用信号。
► 2.4
非线性效应
原因：在光场的作用下，光波信号和光纤介质相互 作用的一种物理效应。弱光场入纤时，介质 呈现线性变化。强光场入纤时，介质表现出 非线性物理效应。 分类：散射效应、折射率效应
G.652D
2.5Gbit/s以上中距离传输， 需要用色散补偿措施，支持 多信道CWDM系统。
光纤类 型 G.655A
光纤名称 非零色散位移 单模光纤（ ND-DSF） 非零色散位移 单模光纤（ ND-DSF）
主要特性
应用场所
在1500nm处有一定的色散， 支持C波段，信道间隔 可以抑制四波混频等非线性 200GHZ以上，10Gbit/s的 DWDM系统 效应 在1500nm处有一定的色散， 支持C、L波段，信道间隔 可以抑制四波混频等非线性 等于100GHZ，10Gbit/s 效应，消除1385nm水峰，工 DWDM系统 作波长为1310nm—1625nm 在1500nm处有一定的色散， 支持C、L波段，信道间隔 可以抑制四波混频等非线性 小于100GHZ，10Gbit/s 效应，消除1385nm水峰，工 DWDM系统 作波长为1530nm—1625nm
G.652B
非色散位移单 模光纤（ SSMF）
零色散波长为1300-1324nm， 1550nm处色散最大
G.652C
波长段扩展的 非色散位移单 模光纤（EBSSMF） 波长段扩展的 非色散位移单 模光纤（EBSSMF）
零色散波长为1300-1324nm， 1550nm处色散最大，消除了 1385nm水峰，工作波长为 1310nm—1625nm 零色散波长为1300-1324nm， 1550nm处色散最大，消除了 1385nm水峰，工作波长为 1310nm—1625nm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DWDM光纤传输系统工程设计摘要介绍密集波分复用（DWDM）光纤传输系统工程设计中的设备选型、网络结构与传输系统组织、站段配置、网管公务及传输指标。
关键词密集波分复用光纤传输工程设计光纤传输技术发展很快，经过了PDH、SDH现已进入了密集波分复用（DWDM）阶段。
光纤传输技术发展很快，经过了PDH、SDH现已进入了密集波分复用（DWDM）阶段。
DWDM系统具有传输距离长、容量大、波道多，实施全透明传输，能组成全光层网络和相对工程造价较低等技术经济优势，在国内外得到了广泛应用。
下面对DWDM光纤传输系统工程设计中的设备选型、网络结构与传输系统组织、站段配置、网管、公务及传输指标等主要问题的处理提供一些参考意见。
一、设备选型DWDM光纤传输系统的线路传输部分由DWDM设备构成，终端部分由传统的SDH 设备构成。
DWDM设备的选型主要应从设备制式、波道数量、波道系统速率以及胜能技术指标等方面考虑。
DWDM设备有开放式和集成式两种制式。
终端接人符合ITU-T G.957接口的SDH终端设备（TM），通过波长转换器（OTU）接人合波器（OM）。
合波器将接入N个波道的信息集合起来送人光纤，经过多个光线路放大器（LA）传输至电再生器站的分波器。
分波器将始端输人的川个波道分开，各波道的信号通过具有3R功能的波长转换器进行再生、定时和整形后，再输入到下一个电再生段，以此过程一直传输到复用段或链路的终端，按始端的波道序号接至所对应的终端设备。
开放式系统有两个主要特点：一是在系统中采用了波长转换器，使之能够兼容不同工作波长、不同厂商生产的SDH设备；一是利用波长转换器替代了SDH的电再生器，使一条光纤通信链路的线路传输系统，全部由DWDM设备组成，只在链路的终端接人SDH设备，这对于网络的组织、扩容、管理、维护等均非常有利。
集成式系统也有两个主要特点，一是不采用波长转换器；二是仍使用SDH的电再生器。
因此它必须终接规定工作波长的SDH设备，在线路传输系统中因接人有SDH的再生器，所以这种系统就不具备上述开放式系统的优点，故在工程设计中宜选用开放式系统的设备。
DWDM系统的波道基础速率，目前可商用的有2.5 Gbit/s和10 Gbit／s两种设备，开发实验成功的有20 Gbit／s和40 Gbit／s等更高速率的设备。
工程中选定波道的基础速率，除与传输容量需求有关之外．尚与所使用的光纤种类密切相关。
因为高速率的DWDM系统，除要求光纤需具有低的衰减之外，还要求光纤具有小的色度色散、小的偏振模色散和工作波长区的色度色散不能为零。
我国已建的近百万公里光缆线路采用的光纤，基本上全力ITU-T G.652单模光纤，这种光纤在：550 nm波长的衰减很低，工作波长区的色散也不为零，但它在1550 nm 波长的色度色散高达18 ps／（m·km）一20 ps／（nm·km），另外，偏振模色散没有指标要求，由于制造工艺的原因，有些光纤的偏振模色散值还相当高。
因此，G.652光纤适合传输波道基础速率为2.5 Gbit／s的DWDM系统。
如欲用来传输10 Gbit／s的DWDM系统，则需采取色度色散补偿措施，另外，还需测试光纤的偏振模色散是否满足系统的指标要求。
关于偏振模色散，目前尚无商用的补偿措施。
在我国的光缆网中，有极少量的6，653色散位移单模光纤，这种光纤可以传输单波道时分复用的2.5 Gbit／s、10 Gbit／s系统。
当用来传输多波道的波分复用系统时，由于光纤工作波长区的色度色散为零，会产生四波混频非线性影响，所以G.653光纤不适合用于光波道较多的DWDM系统。
新建的光缆线路工程，已改用G.655非零色散位移单模光纤。
这种光纤既保持了G.652、G.653光纤的优点，又克服了两种光纤的上述缺点，所以G.655光纤既适合传输波道基础速率为2.5 Gbit／s。
10 Gbit／s的DWDM系统也适合传输高速率的时分复用系统。
DWDM系统已有8波、16波和32波的商用设备，开发实验成功的已高达132波。
DWDM系统中的光放大器，采取了增益自动控制措施，当系统中波道数量增减变化时，对整个系统和对已开通业务的波道均不产生影响。
例如工程中采用了16波的DWDM系统，其合波器、分波器和光放大器均按16波设备配置，初装的波道数可按工程初期需要配置SDH终端设备，以后根据业务量增长的需要，在空余的波道上进行扩容。
由于DWDM系统的扩容非常简便，在工程中选定波道数量时，满足业务增长的年限可适当放长一点，即系统的波道数量可适当取多一点，当然需通过技术经济比较后确定。
DWDM系统的每个波道都有一个中心波长或中心频率。
8波、16波和32波各波的中心波长、中心波长间隔与中心波长偏差，ITU-T建议中均有统一的规定。
设备制造厂商由于技术开发方面的原因，相同波道数量的DWDM设备所用的中心波长位置并不一致，在工程设计时应按我国的技术体制，选用体制所规定的中心波长，为实现在光波道层面上进行互通，组建光交叉连接的光网络创造条件。
二、网络结构与传输累统组织由于光分插复用器（OADM）和光交叉连接设备（OXC）尚未达到商用，还不能用DWDM组成全光网层面。
目前只能将DWDM系统用作线路传输设备，与SDH终端设备结合起来，在SDH层面上组织传输网。
DWDM系统可以在线形、格形。
树干形和环形等网络结构中应用，因为DWDM 系统中的波道数量很多，在工程设计中可以使用不同的波道，同时分别组织不同的网络结构。
例如用其中的3个波道组织线形网，用其中的另外2个波道组织环形网，还可以用其中的另4个波道与别的SDH系统组织格形网。
用DWDM系统组织点到点的线形网络以波道为单元可以组成终端。
转接和直通，配上SDH终端及复用设备，可以在SDH复用结构层面上，安排各种速率的通路组织。
DWDM系统的传输容量巨大，一个系统能承载几十万条话路，提高传输系统的可靠性应是工程设计中的首要问题。
当前光纤通信设备的故障率很低，通信故障多来自光缆线路。
统计资料表明，光缆线路故障约每100 km每年0.1次，每次故障历时平均6 h。
光缆线路故障多为外部机械损伤所致，并且多为整条光缆的纤芯全部阻断，利用光缆自身光纤组成的传输系统作为保护措施很难有效地提高传输网的可靠性。
最近在儿个DWDM系统的工程设计中，在点到点间采用了双光缆、双路由（l＋l）的组网方式。
因为两条不同物理路由上的光缆同时阻断的概率很小，所以这种传输网的可靠性非常高，受到建设与维护部门的欢迎。
如在多节点之间组织高可靠性的传输通道，可采用环形自愈网方式，利用DWDM系统的光波道，在传输节点上安装SDH分插复用设备（ADM），组成通道或复用段保护环。
光缆干线工程设计中，常设置省际干线和省内干线两种传输系统，在SDH 工程中是利用光缆中不同的光纤对，分别组成不同用途的传输系统。
在DWDM 工程中可利用DWDM系统中不同的光波道，分别组成省际干线、省内干线和其他专业网的传输系统。
DWDM系统的再生段距离可长达600 km，复用段的距离一般比再生段还长。
省内干线传输系统主要组织省会到地（市）、地（市）到地（市）城市的通信，其间的距离多在100 km左右，DWDM系统若按此距离设置再生段或复用段，势必提高DWDM工程的造价。
所以在具体工程中，如用干线的DWDM波道组织省内传输系统感到不经济时，也可单设SDH系统组织短程的省内或其他专业传输系统。
三、站段配置DWDM传输系统设有终端站、转接站、再生站和光放站，由此组成了复用段、再生段与光放段。
终端站和转接站根据网络结构和通路组织的安排配置。
在该两种站内配置DWDM的合波器、分波器、波长转换器以及SDH的终端复用器或分插复用器等设备。
再生站和光放站根据DWDM设备的传输技术要求与所用光纤的技术性能配置。
在再生站内配置合波器、分波器、具有3R功能的波长转换器（开放式系统）或SDH的再生器（集成式系统）。
在光放站内配置符合增益要求的光放大器。
DWDM系统的光放段配置，多数厂商均按等增益进行设计。
以再生段为单元，再生段内各个光线路放大器均设计为等增益工作方式，各光线路放大器的输出功率电平及其接收灵敏度均相同，如某光放段的光纤衰减小于放大器的增益数值，则用光衰减器进行补齐，一个再生段内光放段的传输电平如图5所示。
光放段的长度按光线路放大器设定的增益种类配置。
目前8波、16波DWDM 的光放大器的增益有22 dB、30 dB、33 dB、44dB等多种。
一个再生段内只选用一种增益类型的光放大器，这样有利于系统的调测和维护。
结合工程的具体条件，在一个再生段内也可选用不同增益类型的放大器混合配置，这种混合配置的再生段，光波道信噪比的计算比较复杂，系统调测也比较困难，所以目前工程中，多按一个再生段内选用一种增益的放大器进行设计。
放大器的增益类型可通过下式计算确定：G=L（αr＋αc＋αs）＋Ac （1）式中：G棗光放段放大器增益（dB）L棗光放段光缆长度（km）αr一一光缆的光纤衰减系数（dB／km）αc棗光缆维修余量（dB／km）αs棗光纤接头平均衰减（dB／km）A c棗光纤连接器衰减（dB）工程中如使用G.652单模光纤，工作波长为1550 nm时，式（1）中的各项参数可取定为：αr =0.22dB／km、αc =0.04 dB／km、αs =0.04 dB／km、A c 按1个连接器为0.5 dB。
