常用厌氧反应器优缺点比较
1.驯化颗粒污泥的时间较长，依靠反应器内增殖积累厌氧污泥甚至需1-2年，因此启动运行时间较长；
2.污泥床内有短流现象发生，最大可达70%-80%，影响设备的处理能力；
3.对水质和负荷较敏感，缓冲能力小，要求进水和负荷要相对稳定，管理要求更高。
4.UASB反应器对去除废水中的氮和磷效果很小，因此后续还需要增加除氮、除磷的处理工艺；
尤其适用于中等浓度有机废水的处理：
1、食品加工、酿造、乳制品等有机污水；
2、造纸、制浆废水；
3、屠宰废水
4、AF —厌氧生物滤池
1、处理能力比一般消化池高；
2、生物量浓度高，可获得较高的有机负荷；
3、不需要专门的搅拌设备，装置简单，工艺自身能耗低；
4、微生物菌体停留时间长，耐冲击负荷能力较强，启动时间短；
1、IC反应器内部结构比普通厌氧反应器复杂，设计施工要求高。
2、反应器高径比大，增加了进水泵的动力消耗，提高了运行费用；
3、内循环中泥水混合液的提升管和回流管易产生堵塞，使内循环瘫痪，处理效果变差。
4、IC厌氧反应器相对较短的水力停留时间将会影响不溶性有机物的去除效果。
5、缺乏在IC反应器水力条件下培养活性和沉降性能良好的颗粒污泥关键技术。
2、占地面积小：反应器容积负荷率高出普通UASB反应器3倍左右，而且IC反应器高径比很大（一般为4—8），所以占地面积少。
3、抗冲击负荷能力强：大量的循环水和进水充分混合，使原水中的有害物质得到充分稀释，降低了毒物对厌氧消化过程的影响。
4、内部自动循环，不必设泵强制循环，节省了动力消耗。
5、启动周期短：反应器内污泥活性高，生物增殖快。IC反应器启动周期一般为1～2个月，而普通厌氧反应器启动周期长达4～6个月
5、无需回流污泥，运行管理方便；
6、在处理水量和负荷有较大变化的情况下，运行能保持较大的稳定性。
1、滤池容易堵塞，尤其是底部，因此主要适用于悬浮物浓度较低的溶解性有机废水处理；
2、对布水装置要求较高，否则易发生短流，影响处理效果；
3、滤料容易堵塞，尤其是下部，时间长了之后，生物膜会变的很厚，增加了滤料与废液之间的阻力。而且堵塞之后，没有简单且有效的清洗方法。
2、耐冲击负荷,适应性强。
由于折流板良好的滞留微生物的能力和污泥良好的沉降性能,同时ABR中的微生物环境具有良好的生物级配,对冲击负荷的适应性很强。对水力冲击负荷以及有机冲击负荷均有良好的适应性。
3、固液分离效果好,出水水质好
ABR的分格构造和水流的推流状态,使得F/M随水流逐渐降低,在最后一隔室内F/M最低,且产气量最小,最有利于固液分离。
5.不适用于进水SS较高的废水
1、化工、制药污水等；
2、制革、皮毛、加工等废水；
3、造纸、制浆废水；
4、屠宰、羊毛加工污水；
5、食品加工、酿造、制糖、淀粉、味精废液等有机污水
2、IC厌氧反应器
1、容积负荷高：反应器内污泥浓度高，微生物量大，且存在内循环，传质效果好，进水有机负荷可超过普通厌氧反应器的3倍以上。
主要用于高浓度有机废水处理，SS含量较高或者是对微生物有毒性的废水处理。
如，玉米淀粉废水、柠檬酸废水、啤酒废水、土豆加工废水、酒精废水
3、ABR，厌氧折流板反应器
1、工艺简单,投资少,运行费用较低。ABR法设计简单,没有活动部件,无需机械搅拌装置,同UASB和IC相比,ABR法不需要昂贵的进水系统,也不需要设计复杂的三相分离器。因此,投资少,运行费用较低。
名称
优点
缺点
适用范围
1、UASB
上流式厌氧污泥床
1.有机负荷高，处理效果好；在中温发酵条件下，一般可达10kgCOD/（m3·d）左右，废水在反应器内的水力停留时间较短，因此所需池容大大缩小；
2.污泥颗粒化后增强了反应器对不利条件的抗性；
3.不需搅拌和回流污泥的设备，节省投资和能耗；
4.三相分离器的设置避免了附设沉淀分离装置和辅助脱气装置等，简化了工艺，节省运行费用；
4、运行稳定,操作灵活
由于反应器特有的挡板构造,大大减小了堵塞和污泥床膨胀等现象发生的可能性,可长时间稳定运行。
1、反应器不能太深，较难实现均匀布水，易产生死角
2、在同等的总负荷条件下，与UASB反应器相比，其第一格室承受的局部负荷大于平均负荷，对反应器运行不利。
3、对运行中的活性污泥要求高，要对接种驯化的污泥培养出颗粒厌氧污泥才能启动运行
适用于中低浓度有机废水的处Байду номын сангаас：
1、城市污水及生活污水
2、适合间歇排放的废水条件
3、适合性质多变的工业废水
4.悬浮固体高的污水不适用此法；

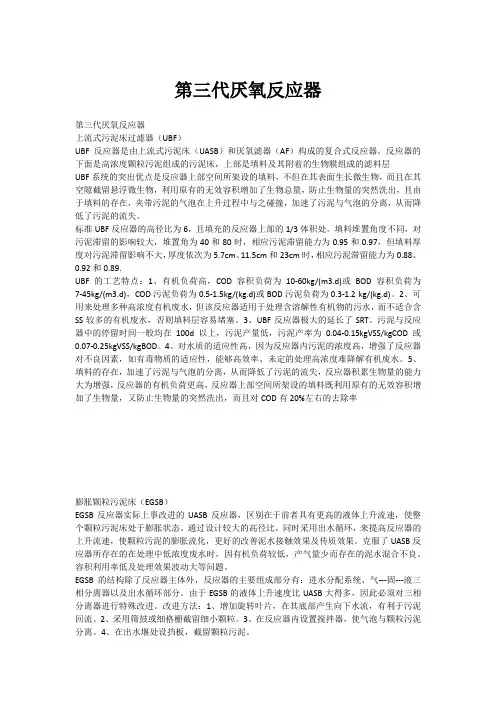

第三代厌氧反应器
第三代厌氧反应器第三代厌氧反应器上流式污泥床过滤器（UBF）UBF反应器是由上流式污泥床（UASB）和厌氧滤器（AF）构成的复合式反应器。
反应器的下面是高浓度颗粒污泥组成的污泥床，上部是填料及其附着的生物膜组成的滤料层UBF系统的突出优点是反应器上部空间所架设的填料，不但在其表面生长微生物，而且在其空隙截留悬浮微生物，利用原有的无效容积增加了生物总量，防止生物量的突然洗出，且由于填料的存在，夹带污泥的气泡在上升过程中与之碰撞，加速了污泥与气泡的分离，从而降低了污泥的流失。
标准UBF反应器的高径比为6，且填充的反应器上部的1/3体积处。
填料堆置角度不同，对污泥滞留的影响较大，堆置角为40和80时，相应污泥滞留能力为0.95和0.97，但填料厚度对污泥滞留影响不大，厚度依次为5.7cm、11.5cm和23cm时，相应污泥滞留能力为0.88、0.92和0.89.UBF的工艺特点：1、有机负荷高，COD容积负荷为10-60kg/(m3.d)或BOD容积负荷为7-45kg/(m3.d)，COD污泥负荷为0.5-1.5kg/(kg.d)或BOD污泥负荷为0.3-1.2 kg/(kg.d)。
2、可用来处理多种高浓度有机废水，但该反应器适用于处理含溶解性有机物的污水，而不适合含SS较多的有机废水，否则填料层容易堵塞。
3、UBF反应器极大的延长了SRT。
污泥与反应器中的停留时间一般均在100d以上，污泥产量低，污泥产率为0.04-0.15kgVSS/kgCOD或0.07-0.25kgVSS/kgBOD。
4、对水质的适应性高，因为反应器内污泥的浓度高，增强了反应器对不良因素，如有毒物质的适应性，能够高效率、未定的处理高浓度难降解有机废水。
5、填料的存在，加速了污泥与气泡的分离，从而降低了污泥的流失，反应器积累生物量的能力大为增强，反应器的有机负荷更高，反应器上部空间所架设的填料既利用原有的无效容积增加了生物量，又防止生物量的突然洗出，而且对COD有20%左右的去除率膨胀颗粒污泥床（EGSB）EGSB反应器实际上事改进的UASB反应器，区别在于前者具有更高的液体上升流速，使整个颗粒污泥床处于膨胀状态。
厌氧氨氧化反应器
厌氧氨氧化反应器中的微生物通过厌 氧氨氧化反应，将氨和亚硝酸盐作为 电子供体和受体，进行氧化还原反应 ，生成氮气和能量。
厌氧氨氧化反应器的应用领域
01
02
03
污水处理
厌氧氨氧化反应器可用于 污水处理厂，提高脱氮效 率，减少能源消耗和温室 气体排放。
生物能源
厌氧氨氧化反应器可以用 于生产生物能源，如氢气 和甲烷，为可再生能源提 供新的途径。
。
03
与生物滤池结合
利用生物滤池提供生物膜载体，提高厌氧氨氧化反应器的处理能力。
CHAPTER
05
厌氧氨氧化反应器的未来展望
厌氧氨氧化反应器在污水处理领域的应用前景
高效脱氮
厌氧氨氧化反应器能够实现高效脱氮，降低污水处理过程中的氮 排放，有助于改善水体质量。
节能降耗
相较于传统的硝化反硝化过程，厌氧氨氧化反应器在处理过程中不 需要额外投加碳源，降低了能耗和物耗。
厌氧氨氧化反应器
汇报人：可编辑 2024-01-04
CONTENTS
目录
• 厌氧氨氧化反应器简介 • 厌氧氨氧化反应器的设计和运行 • 厌氧氨氧化反应器的微生物学 • 厌氧氨氧化反应器的研究进展 • 厌氧氨氧化反应器的未来展望
CHAPTER
01
厌氧氨氧化反应器简介
定义与工作原理
定义Байду номын сангаас
厌氧氨氧化反应器是一种生物反应器 ，用于在厌氧条件下将氨和亚硝酸盐 转化为氮气，同时产生能量。
生物质能利用
厌氧氨氧化反应器可以应用于生物质能利用领域，实现生 物质的厌氧发酵和产气，同时去除废水中的氨氮。
厌氧氨氧化反应器面临的挑战与解决方案
技术成熟度
升流式固体厌氧反应器
升流式固体厌氧反应器（USR）,是一种结构简单、适用于高悬浮固体有机物原料的反应器。
原料从底部进入消化器内，与消化器里的活性污泥接触，使原料得到快速消化。
未消化的有机物固体颗粒和沼气发酵微生物靠自然沉降滞留于消化器内，上清液从消化器上部溢出，这样可以得到比水力滞留期高得多的固体滞留期（SRT）和微生物滞留期（MRT），从而提高了固体有机物的分解率和消化器的效率。
在当前畜禽养殖行业粪污资源化利用方面，有较多的应用。
许多大中型沼气工程，均采用该工艺。
经过USR处理后产生的沼液属于高浓度有机废水。
该废水具有有机物浓度高、可生化性好、易降解的特点，不能达到排放标准，因此除用于花卉蔬菜等的肥料外，剩余沼液须回流至集水池，经过好氧处理后达标回用或排放。
针对该沼液含氨氮较高的特点，通过预处理可将溶于水的挥发性氨氮部分去除。
沼液中的有机物则通过生物法进行处理。
即利用水中微生物的新陈代谢作用，将有机污染物降解，达到净化水质、消除污染的目的前处理7.1前处理工艺类型7.1.1 “能源生态型”沼气工程污水通过管道自流入调节池，在调节池前设有格栅，以清除较大的杂物，人工清出的粪便运至调节池，与污水充分地混合，然后流入到计量池，计量池的容积根据厌氧消化器的要求确定。
当以鸡粪为原料时，应在调节池后设沉砂池。
粪便的加入点与厌氧消化器类型有关，一般在调节池加入，带有搅拌装置的塞流式反应器也可直接加入到厌氧消化器。
7.1.2 “能源环保型”沼气工程污水通过管道自流入调节池，在调节池前设有格栅，以清除较大的杂物，调节池的污水用泵抽入到固液分离机，分离的粪渣用作有机肥原料，分离出的污水流入沉淀池，沉淀的污泥进入污泥处理设施，上清液自流入集水池。
7.2前处理的一般规定7.2.1 “能源生态型”沼气工程前处理的一般规定a、前处理的目的是将粪便污水调质均化，为厌氧产沼气创造条件；b、污水进入固液分离机前应通过格栅清除污水中较大的杂物；c、以鸡粪为原料时宜设沉砂池；d、以牛粪为原料时应有粪草分离装置；e、沟渠坡度应确保污水自流入沉砂池或计量池。
IC厌氧反应器概述及适用范围
仪器：灭菌锅pH计超净工作台离心机冰箱显微镜天平恒温培养箱摇床烘箱振荡器水浴锅分光光度计发酵罐电炉厌氧手套箱厌氧培养箱置换系统厌氧罐亨盖特滚管技术，厌氧罐和厌氧手套箱耗材：培养皿三角瓶钥匙烧杯试管等一、IC厌氧反应器概述及适用范围IC厌氧反应器是一种高效的多级内循环反应器，为第三代厌氧反应器的代表类型（UASB为第二代厌氧反应器的代表类型），与第二代厌氧反应器相比，它具有占地少、有机负荷高、抗冲击能力更强，性能更稳定、操作管理更简单。
当COD 为10000-15000mg/1时的高浓度有机废水；第二代UASB反应器一般容积负荷为5-8kgCOD/m3；第三代IC厌氧反应器容积负荷率可达15-30kgCOD/m3。
IC厌氧反应器适用于有机高浓度废水，如，玉米淀粉废水、柠檬酸废水、啤酒废水、土豆加工废水、酒精废水。
二、特点：1、具有很高的容积负荷率IC厌氧反应器由于存在着强大的内循环、传质效果好、生物量大。
其进水负荷率远比普通的UASB反应器高，一般可高出3倍左右。
处理高浓度有机废水，当COD为10000-15000mg/1时，容积负荷率可达15-30kgCOD/m3。
2、抗冲击负荷能力强由于IC反应器实现了自身的内循环，循环量可达进水的10-20倍。
因为循环水与进水在反应器底部充分混合，使反应器底部的有机物浓度降低，从而提高了反应器的耐冲击负荷能力：同时大水量也使底部污泥得以膨胀，保证了废水中的有机物与微生物的充分接触反应，提高了处理负荷。
3、出水稳定性能好因为IC反应器相当上下两个UASB反应器的串联运行，下面一个反应器具有很高的有机负荷率，起“粗”处理作用，上面一个反应器的负荷低，起“精”处理作用，使出水水质好且稳定。
三、IC厌氧反应器运行技术指标现以柠檬酸污水处理工程IC厌氧反应器运行技术指标为例：从IC厌氧反应器的运行技术批示分析，IC厌氧反应器COD去除率高，容积负荷高，产气量大，运行成本低，经济效益明显，更适合于中高浓度污水处理工程中。
常用厌氧反应器优缺点比较
常用厌氧反应器优缺点比较厌氧反应器是一种用于处理有机废水和有机废物的生物处理设备。
与传统的好氧反应器相比，厌氧反应器具有一些独特的优点和局限性。
首先，厌氧反应器的优点之一是能够处理高浓度有机废水。
厌氧反应器可以容纳高浓度有机废水，因为厌氧微生物的生长速率相对较慢，而有机废水在厌氧条件下可以被更有效地降解。
这使得厌氧反应器成为处理高浓度有机废水的理想选择，特别是对于含有难降解有机物质的废水。
其次，厌氧反应器比好氧反应器更适合处理含有硫化物和氮化物等物质的废水。
厌氧微生物可以在缺氧条件下将硫化物和氮化物转化为硫或氮气，从而减少废水中有害物质的排放。
这对于一些特定的废水处理过程非常重要，如含有硫化物的工业废水和含有氨氮的养殖废水。
此外，厌氧反应器还具有较低的能耗和较低的污泥产生量。
由于厌氧反应器不需要通过通风等方式提供氧气供给微生物生长，因此其能耗较低。
此外，由于厌氧微生物生长速率相对较慢，厌氧反应器产生的污泥量也相对较少，减少了处理过程中的处理成本和后续处理过程的负担。
然而，厌氧反应器也有一些局限性。
首先，厌氧反应器对于温度和营养物质的要求较高。
良好的温度控制对于厌氧微生物的生长和降解效果至关重要，而一些较低温度下的工业废水处理会受到限制。
此外，厌氧微生物对于营养物质的需求较高，如氮、磷等元素，如果废水中的营养物质含量不足，厌氧反应器可能会受到影响。
其次，厌氧反应器的稳定性相对较低。
厌氧微生物的生长速率较慢，并且对外界环境的变化较为敏感。
这意味着厌氧反应器在处理厌氧废水时可能会受到一些外界因素的影响，如温度变化、营养物质变化、pH变化等，导致处理效果不稳定。
此外，厌氧反应器处理速度较慢。
由于厌氧微生物的生长速率较慢，厌氧反应器处理废水的速度相对较慢，处理效率较低。
这对于一些处理要求较高、处理效率要求较高的废水来说可能不太适用。
综上所述，尽管厌氧反应器具有处理高浓度有机废水、处理含有硫化物和氮化物的废水、能耗较低和污泥产生量较少等优点，但对温度和营养物质要求高、稳定性较差以及处理速度较慢等局限性也需要注意。
污水厌氧处理之优缺点
污水厌氧处理之优缺点污水处理是保护环境、保障人类健康的重要手段。
污水处理的方法有很多，其中一种常用的处理方法是污水厌氧处理。
本文就污水厌氧处理的优缺点进行详细介绍。
一、污水厌氧处理的优点1、节省能源：厌氧处理采用厌氧反应器进行处理，其能耗比传统的好氧处理更低。
在厌氧反应器中，有机物被厌氧微生物降解，产生有机酸和气体。
厌氧微生物可以利用这些有机酸作为生长能源，从而维持厌氧反应器的稳定。
同时，在产生的气体可以用于发电或加热用水等，可降低处理费用。
2、生化污泥出水稳定：在厌氧反应器中，有机物基本上被完全降解，能大量降低有机物浓度，减少后续的好氧处理时间和污泥含量。
良好的污泥颗粒化及生物膜的形成有利于维护良好的出水品质。
3、抗冲击负荷性强：为处理随时可能的负荷冲击，厌氧反应器的能力比传统好氧处理高多，可以有效地避免好氧反应器的不良影响。
4、降解能力强：厌氧反应器中适宜生长的厌氧微生物多，具有强大的生化降解能力。
良好的厌氧处理有助于降低化学需氧量(COD)和生化需氧量(BOD)等污染指标。
二、污水厌氧处理的缺点1、气味问题：处理过程中会产生不同程度的气味，对周围环境有一定的影响。
2、反应器的有效容积较大：厌氧反应器需要一定的反应时间和厌氧微生物数量来完成污染物的降解，相对应的反应器的大小必须保证有效空间，否则反应器的效率将会受到影响，从而降低处理效率。
3、厌氧处理产品需要后续处理：厌氧反应器产生的废物按照需求需要后续消耗，比如需要消耗气体会带来二次污染的问题，处理后的沼气需要进行火化处理。
4、要求操作人员普遍技术水平高：处理过程涉及到多方面知识和技术，要求操作人员必须具备较高的技术水平，否则不仅会影响废水处理的效果，还会带来消防等方面的安全隐患。
结语经以上介绍，可以知道，污水厌氧处理具有明显的优点和缺点。
虽然相对于好氧处理，厌氧处理成本下降了，处理效果上升了，但其气味问题、反应器有效容积大及人员技术水平要求高等问题带来的困扰应得到重视。
厌氧反应器原理、性能、优缺点介绍分析！
厌氧反应器原理、性能、优缺点介绍分析！1.厌氧处理原理概述厌氧处理技术是有机废弃物生物处理方法的一种，近年来在污水处理领域内发展很快，是消减有机污染物、降低运行成本的有效途径。
污水中的有机废弃物始终是造成环境污染最重要的污染物，它是使水域变质、发黑发臭的主要原因。
有机废弃物在废水中可以以悬浮物、胶状物或溶解性有机物的方式存在，在水污染控制中主要以TS （固体物含量）、化学需氧量（COD）和生化需氧量（BOD）作为监测目标。
一般而言，生物方法是去除废水中有机物最经济有效的方法，特别是对废水中BOD 含量较高的有机废水更为适宜。
利用微生物生命过程中的代谢活动，将有机废弃物分解为简单无机物从而去除有机物污染的过程被称之为废水的生物处理。
根据代谢过程中对氧的需求情况，微生物可以分为好氧微生物、厌氧微生物和介于二者之间的兼性微生物，因此，相应的污水处理工艺也可以分为三大类。
好氧生物处理利用好氧微生物的代谢活动来处理废水，它需要不断向废水中补充大量空气或氧气，以维持其中好氧微生物所需要的足够的溶解氧浓度。
在好氧条件下，有机物最终被氧化为水和二氧化碳等，部分有机物被微生物同化以产生新的微生物细胞，活性污泥法、生物转盘法和好氧滤器等都属于好氧处理工艺。
厌氧生物处理则利用厌氧微生物的代谢过程，在无需提供氧气的情况下把有机物转化为无机物和少量的细胞物质，这些无机物主要包括大量的生物气（即沼气）和水。
沼气的主要成分是约2/3 的甲烷和1/3 的二氧化碳，是一种可回收的能源。
厌氧废水处理是一种低成本的废水处理技术，它又是把废水处理和能源回收利用相结合的一种技术。
包括中国在内的大多数发展中国家面临严重的资金不足。
这些国家需要既有效、简单又费用低廉的技术。
厌氧技术因而是特别适合我国国情的一种技术。
厌氧废水处理技术同时可以作为能源生产和环境保护体系的一个核心部分，其产物可以被积极利用而产生经济价值。
例如，处理过的洁净水能被用于鱼塘养鱼、灌溉和施肥；产生的沼气可作为能源；剩余污泥可以作为肥料并用于土壤改良。
纯干货：最全厌氧反应器汇总及其优劣探析
纯干货：最全厌氧反应器汇总及其优劣探析食品、生物、化工等行业排放大部分废水都属于高浓度有机废水，仅利用常规的物化、生化处理较难达到处理目的，同时存在投资大，操作管理难，运行成本高等一系列问题。
随着科研的不断深入，厌氧反应器作为一种高效的生物膜处理方法渐渐登上舞台，它主要是利用微生物与污水中的有机物接触吸附分解有机物，以达到有效处理有机废水、废弃物的目的。
“目前厌氧反应器的发展已经历了三代，本期小沼将对这三代最具代表性的厌氧反应器及其优劣势进行梳理，望对君从事有机废水、废弃物处理及大中型沼气工程的建设有所帮助！”第一代厌氧反应器第一代反应器以厌氧消化池为代表，废水与厌氧污泥完全混合，属低负荷系统。
包括：常规厌氧反应器（CADT）、全混式反应器（CSTR）、厌氧接触消化器（ACP）等。
1常规厌氧反应器（CADT）常规厌氧反应器也叫常规沼气池，是一种结构简单、应用广泛的工艺类型。
CADT结构图该消化器无搅拌装置，原料在其中呈自然沉淀状态，一般分为4层，自上而下依次为浮渣层、上清液层、活性层和沉渣层，其中易于消化、活动旺盛的场所只限活性层，因而效率较低。
我国农村较为常见。
2全混式反应器（CSTR）全混式消化器是在常规消化器中安装了搅拌装置，使得原料处于完全混合状态，因而，使得活性区域遍布于整个消化区，效率相比于常规消化器明显提高，故又称高效消化器。
该消化器常采用恒温连续投料或半连续投料运行，适用于高浓度及含有大量悬浮固体原料的处理。
CSTR结构图搅拌器工作原理工艺优点1、原料适应性广。
适用于畜禽粪便等各种有机垃圾，城市污水厂污泥稳定化处理及高浓度、高悬浮物、难降解有机废水的处理。
2、消化池具有完全混合的流态，原料与底物接触充分，发酵速率高，容积产气率较高。
3、消化器内温度分布均匀。
4、厌氧消化反应与固液分离在同一个池内实现，结构简单、能耗低、运行管理方便。
5、由于有强制机械搅拌，在高浓度状态可有效控制原料的沉淀、分层以及表层浮渣结壳、气体溢出不畅和短流等问题。
帕克(IC) 与 ADI(Hybrid)以及普拉克(ANAMET)厌氧反应器 的比较
帕克(IC) 与 ADI(Hybrid)以及普拉克(ANAMET)厌氧反应器的比较帕克（IC）与 ADI（Hybrid）以及普拉克（ANAMET）厌氧反应器的比较一、简介IC工艺的特点，我在这里不多加介绍了，在销售模版及中英文版的”For water”里有详细的介绍，下面着重介绍一下ADI的Hybrid及普拉克的ANAMET工艺。
1．ADI（Hybrid）该反应器内似与UASB+AF。
该反应器下层为上流式污泥床UASB，约占反应器总体积的40％，上层为固定膜UFF，占60％的空间(见图)。
Hybrid反应器以絮状污泥或颗粒污泥启动运行均可。
80％的COD 在下层的UASB被去除，有20％在上部的UFF被去除。
UFF填料为UPVC材质，由无数组1 m×0．5 m×0．5m的填料模块叠成60的折流上升通道，为微生物提供了具有极大表面积的附着生长的载体，既是一个内部深度处理系统。
又是一个高效气、液、固三相分离器，同时也相当于个大型的斜板澄清一o装置(薄片型)，能够最大限度地把污泥截留在反应器内部。
Hybrid的出水部分回流，经循环泵提升后与进水混合，用以缓冲进水污染负荷变化以及缓冲碱度。
进水分配系统将废水分布到整个反应器底部，同时配有清洗管线，这些管线与池底进水管线末端相连并贯穿填料层及反应器盖子，通过它可用高压水清洗去除布水系统中的阻塞物。
为防止进水SS 过高造成UFF填料堵塞，在处理制浆造纸废水时，废水经过斜筛初步除去SS后，在Hybrid的进水管上还要增设过滤器以进一步去除水中的SS。
Hybrid顶部为浮动膜盖设计，膜盖下压力略低于大气压。
沼气通过浮动膜盖下的通道聚集到Hybrid膜盖的周边。
沼气风机将沼气抽出并送去燃烧或供厂内锅炉利用，也可以用来发电。
同时配有沼气反冲风机，作用是把填料上的过多污泥冲洗下来以防止填料堵塞。
除目前不常用的UASB外，Hybrid的负荷以及上升流速比较低。
EGSB和IC三种厌氧反应器比较
EGSB和IC三种厌氧反应器比较B、EGSB和IC三种厌氧反应器比较UASB、EGSB和IC是在高负荷有机废水处理中最常见的三种厌氧反应器。
这三种反应器结构不同，处理能力各异，今天我们将这三种厌氧反应器进行详细比较，分别说一说他们的优缺点。
1、厌氧生物处理的基本原理厌氧生物处理，就是利用厌氧微生物的代谢特性,将废水中有机物进行还原,同时产生甲烷气体的一种经济而有效的处理技术。
废水厌氧生物处理技术（厌氧消化），就是在在无分子氧条件下，通过厌氧微生物的作用，将废水中的各种复杂有机物分解转化成甲烷和二氧化碳等。
厌氧与好氧过程的根本区别，就是不以分子态氧作为受氢体，而以化合态的氧、碳、硫、氢等作为受氢体。
CODCH4+CO2+H2O+H2S+NH3+微生物2、厌氧处理技术发展历史时间国家事件特点1881法国“cosmos”杂志报道应用厌氧生物技术处理市政污水污泥与废水完全混合SRT与HRT相同，厌氧微生物浓度低，处理效果差1896英国第一座处理生活污水的厌氧消化池，沼气用于照明1914美国14座城市建立了厌氧消化池1940澳大利亚连续搅拌的厌氧消化池20世纪50年代厌氧接触反应器增设污泥回流装置SRT>HRT，提高了负荷与处理效率3、三代厌氧反应器的演变名称特点代表第一代用于污泥和粪肥的消化，生活污水的处理普通厌氧接触工艺厌氧消化器第二代以提高微生物浓度和停留时间，强化传质作用，缩短液体停留时间为基础。
实现SRT和HRT相分离，提高反应器内污泥浓度厌氧滤器（AF）厌氧流化床（AFB）上流式厌氧污泥床（UASB）第三代解决污泥流失问题厌氧膨胀颗粒污泥床（EGSB）内循环式厌氧反应器（IC）厌氧上流污泥床过滤器（UBF）厌氧折返式反应器（ABR）厌氧序批式间歇反应器（ASBR）4、三种厌氧反应器比较(1)UASB反应器UASB反应器是第二代厌氧反应器，它的优缺点如下：优点：有机负荷居第二代反应器之首污泥颗粒化使反应器对不利条件抵抗性增强简化工艺，节约投资与运行费用提高容积利用率，避免堵塞问题缺点：内部泥水混合较差不利于微生物和有机物之间的传质当液相和气相上升流速较高时会出现污泥流失，导致运行不稳定水力负荷和反应器有机负荷无法进一步提高(2)EGSB反应器EGSB反应器相当于改进型UASB反应器，属于第三代厌氧反应器，它的优缺点如下：优点：提高反应器内的液体上升流速, 颗粒污泥床层充分膨胀污水与微生物之间充分接触,加强传质效果避免反应器内死角和短流的产生占地面积较UASB小缺点：反应器较高采用外循环，动力消耗大(3)IC反应器IC反应器属于第三代厌氧反应器，它的内部结构相当于两个UASB叠加。
