人教版九年级物理全册第十九章生活用电第2节家庭电路中电流过大的原因同步练习题含答案
人教版物理九年级全册第十九章生活用电第2节家庭电路中电流过大的原因同步练习题
1．家庭电路中电流过大的两个原因：
①___________；②______________________。
2．保险丝的作用：当电流过大时能自动熔断，________电路，起到保护的作用。
3．CCTV曾播放过一段公益广告(如图所示)，图中的电视机与其他用电器是____联连接的。
通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_______，根据焦耳定律可知，干路上的电流产生过多的_______，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
4．下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。
其中可能引起保险丝熔断的是( )
A．①②③B．①②C．①③D．②③
5．当插头出现如图所示的甲、乙两种情况时，一旦把它插入插座内，会造成短路的是____(选填“甲”或“乙”)。
6．通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流。
连接保险丝时，一般只接一根，且接在____线上，并与保护电路____联。
______(选填“能”或“不能”)换用较粗的保险丝，_____(选填“能”或“不能”)用铜丝、铁丝代替保险丝。
7．关于家庭电路中的保险丝，下列说法错误的是( )
A．保险丝的熔点较低、电阻较大
B．当电流过大时，保险丝能自动切断电路
C．不能用铜丝代替保险丝
D．保险丝不能用带有保险装置的空气开关代替
8．根据表中所提供的数据，可以确定适宜制作保险丝的是( )
A.铅B．铜C．铁D．钨
9．某同学想设计一个家庭厨房电路，现在有2000 W的电磁炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理。
现给整个厨房电路配一个独立的空。
人教版九年级物理全一册《第十九章 第2节 家庭电路中电流过大的原因》作业同步练习题及参考答案
(2)若空调正常工作,则应满足既制冷又制热,则功率应选择 1 380 W,根据 I=� = 1 380W≈6.27 A,
� 220 V
故电路中保险丝额定电流不应小于 6.27 A。 答案 (1)0.5 h (2)6.27 A
6
A.灯泡短路
B.灯丝断了
C.开关接触不良 D.插座短路
5. 电路中的总功率过大,容易使金属导线过热,从而引燃外面的绝缘皮。根据学过的物理知识回答:
(1)“超负荷”是指如图所示
(选填“①”或“②”)中所示情况,即
。
(2)火灾发生的理论依据是
。
(3)请你提出一条预防这种火灾发生应采取什么措施
。(写出一条即可)
B.“跳闸”的原因是接线板中的电路发生了短路
C.接线板上的多个插座与指示灯串联
D.接线板上的开关与指示灯并联
2.家庭电路中的电灯昏暗,电能表表盘却转得飞快,这种现象说明电路发生的情况可能是( )
A.短路
B.总功率过大
C.漏电
D.电源电压不足
2
3.如图所示,在接线柱 A、B 间接入导线(其材料为普通铜丝),在接线柱 C、D 间接入保险丝,接通电源, 灯泡正常发光,保险丝不熔断;断开电源,在 B、D 间连上一根导线,再次接通电源时,灯不亮,保险丝熔 断。以下判断错误的是( )
家里的白炽灯泡比正常发光要暗一些,C 正确;而家用电器的额定功率是用电器的性能指标,不会改
变,D 错。
4.A P =U I =220 V×25 A=5 500 W,P =20×6×40 W=4 800 W,P
总
总总
实
=P -P =700 W, 700W =7(台)。
风扇
19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习(解析版)
19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习一、单选题1.某同学家里电灯均正常工作，当他把“220V11W的台灯插头入插座后，闭合台灯开关，室内电灯全部炮灭，总开关跳闸，发生这种现象原因可能是（）A. 插座处有短路B. 台灯插头处有短路C. 台灯灯座处有短路D. 台灯开关处有短路2.在家庭电路中，一定不会引发总开关带有漏电保护器跳闸的是（）A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 试电笔笔尖接触火线D. 同时使用多个大功率用电器3.家庭电路中，空气开关的主要作用是（）A. 可以节省电能B. 当电路中电流过大时，自动切断电路C. 保持电路电压不变D. 保证用电器电功率不变4.如图所示家庭电路中，小明闭合开关，灯泡正常工作，再将插头插入插座，闭合电视机开关，电视不工作，但灯泡依然正常发光，于是拔出插头，将测电笔分别插入插座两孔时只有一孔氖管发光。
若电路中只有一处故障，则故障可能是（）A. 插座短路B. 插头短路C. ab间的导线断了D. cd间的导线断了5.保险丝也被称为电流保险丝，IECl27标准将它定义为“熔断体”，电路中需要正确地安置了保险丝。
那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断，切断电流。
从而起到保护电路安全运行的作用。
以下材料适合制作保险丝的是（）A. 电阻大，熔点高的镍镉合金B. 电阻大，熔点低的铅锑合金C. 遇热极易熔化的塑料D. 遇热电阻急剧减小的半导体材料6.下列有关家庭电路和安全用电的说法正确的是（）A. 使用试电笔时，不能接触笔尾金属体B. 用电器的开关发生短路时，会造成空气开关自动断开C. 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路D. 冰箱使用三脚插头，是为了防止电流过大引起火灾7.在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（）控制灯的开关中两个线头相碰；插座中分别与火线和零线连接的两个线头相碰；电路中增加多个大功率的用电器；插头与插座接熱不良。
人教版物理九年级全册家庭电路中电流过大的原因
19.2 家庭电路中电流过大的原因同步卷1一．选择题（共10小题）1．我们应该从柘城武校失火事件中得到启示，电动自行车在楼道中充电时电源线短路能引发火灾。
下列做法符合安全用电原则的是（）A．电动车充电线绝缘皮破损后仍可继续使用B．电线着火时应迅速泼水浇灭火焰C．保险丝烧断后，可用铜丝临时代替D．发生电火灾时应立即切断电源2．如图所示是现在一般标准住宅户内配电系统方框图。
关于空气开关和漏电保护器的作用，下列分析正确的（）A．当插座漏电时，空气开关①将跳闸B．当空调电流过大时，空气开关②将跳闸C．当电灯电流过大时，漏电保护器会迅速切断电路D．空气开关跳闸，问题解决后需更换新的空气开关3．关于家庭电路与安全用电的基本常识，下列说法中正确的是（）A．控制用电器的开关一定要接在火线上B．保险丝熔断后，可用钢丝替代保险丝C．使用试电笔时，手指不能触碰试电笔上的金属笔尾D．把用电器的三脚插头改为两脚插头接在两孔插座上使用4．下列现象中不是家庭电路中保险丝烧断原因的是（）A．家里很多用电器同时使用B．开关里两线头相碰C．两孔插座中的两线头相碰D．灯座里的两线头相碰5．家庭电路中的保险丝或空气开关的作用是（）A．当开关误接用电器和零线之间时自动切断电路B．当电路中电流过大时自动切断电路C．当发生触电事故时自动切断电路D．当用电器发生漏电时自动切断电路6．某家庭电路的部分电路如图所示，其中保险丝的熔断电流为2.5A，则在A、B两点接入以下哪种元件，当开关闭合后会可能使保险丝熔断（）①大功率电炉；②插座；③导线；④普通白炽灯泡A．①②B．②③C．③④D．①③7．关于家庭电路，下列说法正确的是（）A．空气开关跳闸一定是用电器总功率过大B．控制电灯的开关接在火线上C．同时工作的用电器越多，总电阻越大D．电能表是测量总电功率的8．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯9．关于家庭电路，下列说法正确的是（）A．在家庭电路中，同时工作的用电器越少，电路的总电阻越小B．家中所有用电器的电流之和不能超过保险丝能承受的最大电流C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．人体的安全电压是36V10．下列关于安全用电的说法正确的是（）A．当电路严重过载时，漏电保护器能自动切断电路B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故C．保险丝是由电阻率大、熔点低的材料制成的D．应将开关和用电器串联，并且开关安装在零线和用电器之间二．填空题（共3小题）11．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。
人教版九年级物理全一册同步作业：第十九章 第2节 家庭电路中电流过大的原因
第2节家庭电路中电流过大的原因知识点1家用电器的总功率对家庭电路的影响1．暑假是用电高峰期，电路火灾时有发生，起因多是电路“超负荷”，金属导线温度过高引燃外面的绝缘层。
“超负荷”指的是()A．电压过高B．电压过低C．电阻过大D．总功率过大2．CCTV“广而告之”栏目曾播放过一段公益广告(如图19－2－1所示)，图中的电视机与其他用电器是________联连接的。
通过插座接入电路的用电器同时工作时，电路中用电器的总功率过大，引起干路中的电流________。
根据焦耳定律可知，干路中的电流产生过多的________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
图19－2－1知识点2短路对家庭电路的影响3．在家庭电路中，火线和零线直接相连，就会造成________，电流会非常大，根据焦耳定律，导线会产生大量的________，使导线温度急剧升高。
4．如图19－2－2所示是家庭电路中造成电线燃烧的两种常见情况，其中图________(选填“①”或“②”)所示情况是总功率过大。
另一种情况是________现象。
图19－2－2知识点3保险丝的作用5．保险丝是用铅锑合金制成的，电阻比较________，熔点比较________，它的作用是当电路中有过大的________时，能够产生较多的热量，使它的温度达到________，从而熔断，起到保护作用。
6．下列说法中错误的是()A．保险丝熔断可能是同时使用了太多用电器B．带有保险装置的空气开关也可以起到保护电路的作用C．保险丝熔断后，我们应马上换上相同规格的新保险丝D．起保护作用的保险丝不能用铜丝代替7．[2019·呼和浩特] 关于家庭电路，下列说法中正确的是()A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成8．2019·株洲在家庭电路中，一定不会引发总开关(带有漏电保护器)“跳闸”的是()A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器9．用电高峰时期，家里的灯泡比正常发光要暗一些。

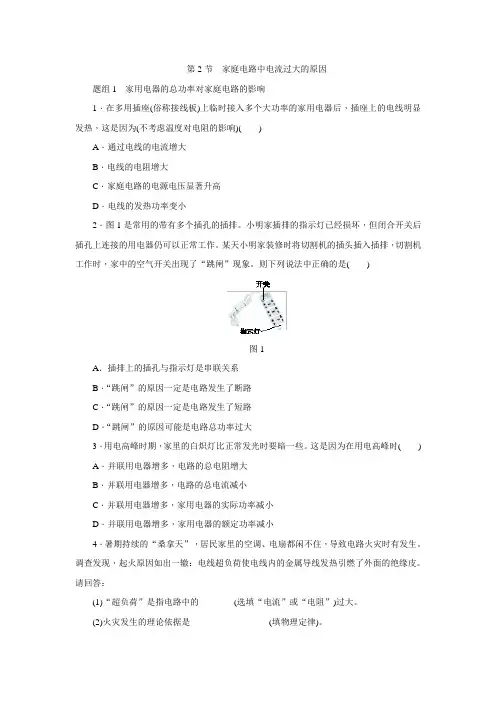

人教版九年级物理全册同步练习：第十九章第2节 家庭电路中电流过大的原因
第2节家庭电路中电流过大的原因题组1家用电器的总功率对家庭电路的影响1．在多用插座(俗称接线板)上临时接入多个大功率的家用电器后，插座上的电线明显发热，这是因为(不考虑温度对电阻的影响)()A．通过电线的电流增大B．电线的电阻增大C．家庭电路的电源电压显著升高D．电线的发热功率变小2．图1是常用的带有多个插孔的插排。
小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。
某天小明家装修时将切割机的插头插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。
则下列说法中正确的是()图1A．插排上的插孔与指示灯是串联关系B．“跳闸”的原因一定是电路发生了断路C．“跳闸”的原因一定是电路发生了短路D．“跳闸”的原因可能是电路总功率过大3．用电高峰时期，家里的白炽灯比正常发光时要暗一些。
这是因为在用电高峰时() A．并联用电器增多，电路的总电阻增大B．并联用电器增多，电路的总电流减小C．并联用电器增多，家用电器的实际功率减小D．并联用电器增多，家用电器的额定功率减小4．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生。
调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
请回答：(1)“超负荷”是指电路中的________(选填“电流”或“电阻”)过大。
(2)火灾发生的理论依据是__________________(填物理定律)。
(3)请你提出一条预防这种火灾发生可以采取的措施：________________________________________________________________________。
题组2短路对家庭电路的影响5．如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中图________(选填“甲”或“乙”)所示的情况是过载，图________(选填“甲”或“乙”)所示的情况是短路。
图26．如果家庭电路中发生短路，那么()A．用电器仍然正常工作 B．灯泡烧坏C．电灯发暗D．保险丝烧断7．(多选)在家庭电路中，可能造成电源短路的是()A．几个用电器同时使用B．家用电器的电源线绝缘皮老化或破损C．用湿手触摸开关D．不小心使插座两孔中的金属部分连通8．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是() A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸题组3保险丝的作用9．(多选)如图3所示，在接线柱A、B间接入导线(其材料为普通铜丝)，在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯泡不亮，熔丝熔断。
人教版九年级物理全一册教材解读与重难点突破19.2家庭电路电流过大原因专项练习(附答案)
第十九章生活用电第2节家庭电路电流过大的原因教材考点梳理一、家庭电路电流过大的原因1.发生短路：（1）短路表现：家庭电路中用电器大多是并联的，无论哪个用电器被短路，都会造成电源短路。
A.不小心把火线、零线直接连通。
B.线路老化，绝缘皮破损而短路。
（2）短路危害：由于短路时，电阻很小，根据欧姆定律：I=U/R可知，电路中电流很大，会烧坏导线绝缘皮引发火灾。
2.连入用电器总功率过大：（1）原因：根据P=UI可知：I=P/U得，当U一定时，P越大，I就越大。
（2）危害：由焦耳定律：Q=I2Rt可知，在R、t一定时，I越大，Q越多，容易引发火灾。
（3）所以添置大功率用电器时，必须要考虑一下因素：A.电能表规格。
B.空气开关规格。
C.保险丝规格。
D.导线规格。
二、保险装置（丝）：1.材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
2.保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保护电路作用。
3.电路符号：4.连接：与所保护的电路串联，且一般只接在火线上。
5.选择：保险丝的额定电流等于或稍大于电路的最大工作电流。
6.规格：越粗额定电流越大。
注意：不能用较粗的保险丝或用铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
三、空气开关：1.定义：是一种只要电路中电流超过额定电流就会自动断开的开关。
2.作用：当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸，从而保护电路。
重难点突破1、如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
2、在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装______（选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中、、、四点，只有a点不发光，可能发生的故障是______的a b c d3、如图为小红家的一个带开关、指示灯和多个插座的接线板.接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________(选填“开路”或“短路”).4、如图所示，闭合开关S 后，发现灯泡L 不亮，且保险丝没有熔断。
人教版九年级物理19.2家庭电路中电流过大的原因同步练习 含答案
给我一个支点，可以撬起整个地球。
——阿基米德人教版九年级物理19.2家庭电路中电流过大的原因同步练习1.(十堰)CCTV“广而告之”栏目曾播放过一段公益广告(如图),图中的电视机与其他用电器是______联连接的。
通过插座接入电路的用电器同时工作时,电路中消耗得总功率过大引起干路中的电流______。
根据焦耳定律可知干路中的电流产生过多的______,使导线的温度急剧升高,从而烧坏插座和干路的导线,容易引起火灾2.上题图中,多孔插座冒烟的主要原因是由于电路中（）A.总功率太小B.总电阻太大C.总电流太大D.总电压太高3.自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时,自动“跳闸”,切断电源保护用电器,小李家的自动空气开关经常“跳闸”,造成这一现象的可能原因是( )A.电压太低B.同时工作的用电器太多,总功率过大C.某条线路开路D.用电器金属外壳没有接地知识点2短路对家庭电路的影响4.如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来,甲产生的原因是______;乙产生的原因是______。
5.在家庭电路中若发生以下三种情况:①灯座里的两个线头相碰;②开关里的两线头相碰;③两孔插座中的两线头相碰,其中会引起电路中熔丝熔断的是（）A.①②B.①③C.②③D.①②③6.家庭电路中的保险丝熔断了,以下原因中不可能的是（）A.家庭中用电器的总功率过大B.电灯开关中的两根导线相碰C.保险丝的规格不合适,熔断电流太小D.插头中的两根导线相碰7.如果家庭电路出现了短路,则将要发生的是( )A.电流减弱B.用电器烧坏C.电灯发暗D.熔丝烧断8.在家庭电路中,下列各项可能发生短路的是( )A.开关和灯座处B.开关和保险丝C.插座和灯座处D.以上均可能发生知识点保险丝的作用9.保险丝是由______的铅锑合金制成的,家庭电路用的保险丝应______联在电路中,当电流超过额定电流达到熔断电流时,它会自动______。
人教版九年级全册物理 19.2家庭电路中电流过大的原因 同步习题(含解析)
19.2家庭电路中电流过大的原因同步习题一．选择题1．家庭电路中电流过大的原因（）A．家庭电路中用电器过多B．家庭电路中用电器总功率过大C．用电器断路D．保险丝熔断2．下列现象中，可以引起保险丝熔断的是（）A．两孔插座中的两个线头接触了B．开关中的两个线头接触了C．有人不小心触电了D．用电器金属外壳没有接地3．家庭电路中，当电流过大时会自动切断电路的是（）A．熔断器B．电流表C．进户线D．测电笔4．如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时人体起到保护作用的是（）A．空气开关B．漏电保护器C．保险装置D．三孔插座5．在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（）①控制灯的开关中两个线头相碰；②插座中分别与火线和零线连接的两个线头相碰；③电路中增加多个大功率的用电器；④插头与插座接触不良。
A．①和②B．②和③C．③和④D．①和④6．如图所示为某家庭部分电路示意图。
在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。
以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶插头被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流7．如图所示为小刚所连的两盏白炽灯和两个插座的电路图。
通电后发现不能正常工作。
下面几个措施中可能引起危险的是（）A．拆掉开关S2，两条导线连在一起B．拆掉开关S3，两条导线连在一起C．拆掉插座甲，两条导线连在一起D．拆掉灯泡丙，两条导线连在一起8．现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，下列说法正确的是（）A．空气开关在电流过大时自动断开开关以保护电路安全B．人触电时，空气开关会迅速断开C．当空调功率过大时，电灯所在支路的空气开关会断开D．当有电流经过人体时，漏电保护器能迅速将电流导入大地9．某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。
人教版初中物理九年级全册第19章第2节家庭电路中电流过大的原因 同步测试C卷(精编)
人教版初中物理九年级全册第19章第2节家庭电路中电流过大的原因同步测试C卷（精编）姓名:________ 班级:________ 成绩:________一、单选题 (共11题；共22分)1. （2分） (2020九上·朝阳期末) 如果家庭电路中发生短路，那么（）A . 电灯发暗B . 灯泡被烧坏C . 保险丝被烧断D . 用电器仍能正常工作【考点】2. （2分） (2020九上·深圳月考) 一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数点在U-I图象中，然后连接这些点得到如图乙所示的U-I图象，则由图可知（）A . 定值电阻R的阻值为20ΩB . 当电压表示数为2V时，电路中消耗的总功率为0.4WC . 若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图象中的I区D . 当滑片P向左移时，电路总功率变小【考点】3. （2分）在下列现象中：①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④户外输电线绝缘皮损坏。
其中可能导致家中保险丝熔断的是（）A . ① ②B . ② ③C . ① ③D . ② ④【考点】4. （2分）小明同学寒假在家看电视时，为了取暖．便将一个电暖器拿出来．当他将插头插入插座中时，听到“叭”的一声．同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象会导致的结果是（）A . 电视机烧坏B . 电暖器烧坏C . 空气开关（或熔丝）断开D . 灯丝烧断【考点】5. （2分）(2017·鄂州) 在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A . （1）和（2）B . （2）和（3）C . （2）和（4）D . （1）和（4）【考点】6. （2分） (2018九上·长垣期末) 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A . 进户线火线上的熔丝烧断B . 进户线零线断了C . 书桌边的插座与零线断开D . 书桌边的插座与火线断开【考点】7. （2分）小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是（）A . 台灯插头处出现了短路B . 台灯灯泡处出现了短路C . 台灯开关的两接线碰线D . 插座处出现了短路【考点】8. （2分）关于家庭电路和安全用电，下列说法正确的是（）A . 家庭电路中，开关可以直接接在零线和火线之间B . 家庭电路中，用铜导线替代熔丝更安全C . 在一个普通插线板上长时间同时使用多个大功率用电器，没有安全隐患D . 三脚插头的一个插头是与用电器金属外壳相连的【考点】9. （2分）(2018·荆州) 某同学家的电灯均正常工作，当他把“220V16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（）A . 插座处短路B . 台灯灯头处短路C . 插座处断路D . 台灯灯头处断路【考点】10. （2分）(2012·深圳) 如图所示正确的是（）A . 照明电路的连线B . 通电螺线管周围的磁感应线C . 光由玻璃斜射入空气D . L是F的力臂【考点】11. （2分）有“PZ220－100”、“PZ110－100”、“PZ36－100”的三个灯，并联接在100V的电路中，试比较它们持续发光的亮度（）A . “PZ220－100”最亮B . “PZ110－100”最亮C . “PZ36－100”最亮D . 三个灯一样亮【考点】二、填空题 (共3题；共3分)12. （1分）引起电路中电流过大的主要原因有________和________，其中火线与零线不经用电器而直接接通叫________．【考点】13. （1分）(2019·许昌模拟) 如图所示，甲、乙两个电路中，开关闭合后，输电线会因为电流过大而燃烧起来。
19.2家庭电路中电流过大的原因同步训练--2024-2025学年人教版物理九年级全一册
19.2 家庭电路中电流过大的原因一、单选题1．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A．0.1mA B．10mA C．0.1A D．1000mA 2．一电路上串联着100只灯泡，通过第一只灯的电流为0.2A，那么通过第100只小灯泡的电流是（）A．20A B．0.2A C．200A D．10A3．晶晶同学将两个规格不同的灯泡串联接在电源上，有一个灯泡发出了很强的光，而另一个灯泡却发出较弱的光。
你认为正确的是（）A．发光强的灯泡中的电流大B．发光弱的灯泡中的电流小C．两个灯泡中的电流一样大D．发光弱的灯泡可能接触不良4．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（）A．0.76A B．0.28A C．0.52A D．0.24A 5．A、B是用同种材料制成的长度相等的圆柱形导体，A比B的横截面积小，如图所示，将它们串联在电路中，通过的电流关系是（）A．I A＞I B B．I A＜I BC．I A＝I B D．无法确定6．如图甲所示，某电子线路板上有多个定值电阻等电路元件。
其电路中某一个节点（分支点）O如图乙所示I1为5mA，I2为9mA，则I3可能为（）A．5mA B．9mA C．14mA D．18mA二、填空题7．在“探究串联电路中的电流规律”实验中，发现其中一个小灯泡发光较亮，另一个小灯泡发光较暗，则通过较亮小灯泡的电流（选填“大于”、“小于”或“等于”）通过较暗小灯泡的电流。
8．节日用小彩灯由28个小灯泡联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为A。
9．如图所示，1746年700名修道士手拉手排成一排，感受到了电流。
经过每个修道士的电流（选填“逐渐变小”、“逐渐变大”或“一样大”），电流转瞬即逝，是因为莱顿瓶不是真正意义上的。
