LonWorks控制网络技术在楼宇自控中的典型应用
LonWorks技术在楼宇自动化系统中的应用研究
１ Ｌ ｏ ｎ Ｗｏ ｒ ｋ ｓ总 线 技 术
１ ． １ Ｌ ｏ ｎ Ｗｏ ｒ ｋ ｓ 技术 概述
Ｌ ｏ ｎ Ｗｏ ｒ ｋ ｓ 技 术 起 源于 二 十世 纪 九十 年代 ，是 美 国Ｅ ｃ ｈ ｅ ｌ ｏ ｎ 公 司推 出的一 种 新 的现 场 总线 技 术 ， 是 开 放 系 统 的 一 种 完 整 的解 决 方 案 。Ｌ ｏ ｎ Ｗｏ ｒ ｋ ｓ
Ｋｅ ｙ ｗｏ ｒ ￣ ：Ｌｏ ｎ Ｗｏ ｒ ｋ ｓ；ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ ａ ｕ ｔ ｏ ｍａ ｔ ｉ ｏ ｎ ｓ ｙ ｓ ｔ ｅ ｍ；ｆ ｉｅ ｌ ｄ ｂ ｕ ｓ
基于LonWorks技术的智能小区监控系统
• 神经元芯片的IO_0、IO_1、IO_2三个IO口分别接收从电 度表、水表、煤气表、所发出的数字脉冲，其功能定义为 电平检测输入(level de 数字脉冲式自动抄表子系统的硬件设计原理如图4-15所示。
• 当神经元芯片从电度表接收到的脉冲数累 加到一定值时，通过串行口送到89C52中， 存储在E2PROM中，用于监控计算机进行 查询。水表、煤气表的脉冲查询和保存与 电度表类似。
远程自动抄表子系统
• 远程自动抄表系统是智能小区的另一个重要标志， 从我国目前的国情来看，具有重要的现实意义。 由于我国的城市住宅早期大部分为上门抄表，浪 费了大量人力，又给电力、自来水、煤气公司等 公用事业部门的收费造成时间上的延时，增加了 物业管理部门的负担；另外，某些不法分子假借 抄表的名义进入住户室内，给住户的生命财产安 全产生威胁。采用远程自动抄表系统就可以有效 的破解这些问题。
网络结构图
• 第一层为家庭控制系统管理、维护局域网络(LAN)， 由网络管理主机、安防主机和抄表主机等构成，该网 络将来可连入小区管理局域网。 • 第二层为LON网络层。主要由各种LON网络设备及控制 模块(路由器和家庭节点等)构成。它为控制网络提供 控制手段及协议支持，为控制命令及采集数据的传递 提供可靠的技术基础。 • 第三层为家庭安防报警单元和自动抄表单元。采用单 总线(1-Wire)技术作为家庭安防监控的底层网络的解 决方案，以单总线器件构建家庭安防监控中的开关量 I/O单元、模拟量I/O单元以及其它一些特殊功能单元 如门禁身份识别单元。自动抄表单元则直接利用神经 元芯片的可编程I/O资源进行三表脉冲信号的自动采 集。
（2）消防报警：通过设置在厨房的感温探测器和设 置在客厅、卧室等的感烟探测器，监视各个房 间内有无火灾的发生。
LonWorks技术在智能楼宇自动化系统中应用
LonWorks技术在智能楼宇自动化系统中的应用摘要：本文详细阐述了楼宇自动化对控制系统的要求，介绍了lonworks技术的核心神经元芯片和lontalk协议，探讨了lonworks 技术在智能楼宇自动化系统中的设计方法，并给出了实施方案，关键词：楼宇自动化，lonworks，神经元芯片，节点设计，智能建筑中图分类号：c931.9 文献标识码：a 文章编号：引言现代智能建筑自动化系统是计算机、通信和自动控制技术有机结合的整体。
一个智能建筑自动化系统往往包含成千上万个现场传感器、执行装置。
这些传感器、执行装置通过智能控制节点实施现场监控。
2. 楼宇自动化对控制系统的要求楼宇自动化从系统规模、系统可靠性、灵活性、系统性能、系统集成、安装维护、诊断等各个方面对控制系统提出了要求。
：（1）系统规模及子系统连接楼宇自动化系统一般包括：暖通、空调、照明、给排水、供配电、电梯，以及火灾报警等监测控制系统，系统规模因大厦规模及其功能要求而异。
系统规模反映到对控制网络的要求是网络编址空间，即每一个节点在控制网络中都分别可寻址，各个子系统反映到网络上是采用子网的编址方式。
单层结构支持整个系统的编址要求，通过网络级路由器，可在逻辑上分段。
路由器对于节点应用是透明的，而且不妨碍网络安装调试诊断程序对整个系统范围的直接访问。
分层结构提供的地址空间较小，当接线改变时，其应用级路由器或网关需要对应用程序作相应的修改，而且这些路由器或网关需要有自己的网络管理工作，因而不同厂商的产品之间不能互操作。
（2）系统可靠性系统可靠性要求包括可靠传送信息，控制回路的可靠连接，容错能力及故障隔离和恢复。
为了能可靠地传输信息，系统结构和网络协议需能提供多种服务，包括无确认信息服务，确认服务和发送授权。
（3）系统的灵活性系统的灵活性主要是指系统扩充和修改是否方便，对系统结构和网络的要求是：要有足够的可扩展的编址空间，连接线缆的距离容易延伸，节点连线容易，网络拓扑结构灵活，可支持多种通信媒体，容易增减设备。

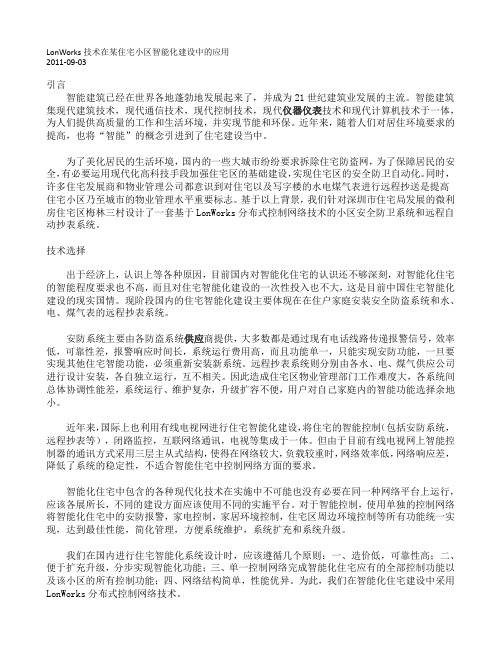

LonWorks技术在某住宅小区智能化建设中的应用
LonWorks技术在某住宅小区智能化建设中的应用2011-09-03引言智能建筑已经在世界各地蓬勃地发展起来了，并成为21世纪建筑业发展的主流。
智能建筑集现代建筑技术，现代通信技术，现代控制技术，现代仪器仪表技术和现代计算机技术于一体，为人们提供高质量的工作和生活环境，并实现节能和环保。
近年来，随着人们对居住环境要求的提高，也将“智能”的概念引进到了住宅建设当中。
为了美化居民的生活环境，国内的一些大城市纷纷要求拆除住宅防盗网，为了保障居民的安全，有必要运用现代化高科技手段加强住宅区的基础建设，实现住宅区的安全防卫自动化。
同时，许多住宅发展商和物业管理公司都意识到对住宅以及写字楼的水电煤气表进行远程抄送是提高住宅小区乃至城市的物业管理水平重要标志。
基于以上背景，我们针对深圳市住宅局发展的微利房住宅区梅林三村设计了一套基于LonWorks分布式控制网络技术的小区安全防卫系统和远程自动抄表系统。
技术选择出于经济上，认识上等各种原因，目前国内对智能化住宅的认识还不够深刻，对智能化住宅的智能程度要求也不高，而且对住宅智能化建设的一次性投入也不大，这是目前中国住宅智能化建设的现实国情。
现阶段国内的住宅智能化建设主要体现在在住户家庭安装安全防盗系统和水、电、煤气表的远程抄表系统。
安防系统主要由各防盗系统供应商提供，大多数都是通过现有电话线路传递报警信号，效率低，可靠性差，报警响应时间长，系统运行费用高，而且功能单一，只能实现安防功能，一旦要实现其他住宅智能功能，必须重新安装新系统。
远程抄表系统则分别由各水、电、煤气供应公司进行设计安装，各自独立运行，互不相关。
因此造成住宅区物业管理部门工作难度大，各系统间总体协调性能差，系统运行、维护复杂，升级扩容不便，用户对自己家庭内的智能功能选择余地小。
近年来，国际上也利用有线电视网进行住宅智能化建设，将住宅的智能控制（包括安防系统，远程抄表等），闭路监控，互联网络通讯，电视等集成于一体。
Lonworks现场总线在楼宇设备自动化系统中的应用_1
Lonworks现场总线在楼宇设备自动化系统中的应用摘要：本文在分析LonWorks 技术及楼宇自动化系统集成模式基础上，以中央空调系统为例着重讨论了LonWorks 技术在楼宇自动化系统集成中的应用，采用LonWorks现场总线技术能很快捷方便地对智能建筑进行数据采集和控制网络。
关键词智能建筑楼宇自动化系统空调LonWorks技术智能建筑的核心是以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。
当前智能建筑主要由楼宇自动化系统、通信自动化系统和办公自动化系统组成。
其中，楼宇自动化系统是智能建筑中最基本且为最重要的组成部分。
楼宇自动化系统( Building Automation System简称BAS) 是集微电子技术、电力电子技术、计算机技术与自动化控制技术于一身的楼宇控制系统, 是现代高层建筑中一项重要的电气控制系统。
楼宇自动化系统利用各种电气设备及网络将建筑物内部各种设备连接成为一个网络，通过对网络上各种参数的调节、控制，以提供便捷、安全、节能环保等各种环境。
BAS 包括以下几部分: 冷热源系统的监控; 空调新风机组的监控; 通风设备的监控; 给、排水系统的监控; 供配电设备的监控以及电梯系统的监视等。
由于楼宇自动化系统的规模不断扩大，人们对其在先进性、开放性、互操作性等方面的要求也越来越高。
但由于各厂家提供的设备和控制系统的通信协议不同，使得不同厂商的设备之间缺乏互操作性，给控制网络自身及控制网络与信息网络的集成带来了极大的困难。
1 一种开放的控制技术—Lonworks技术LonWorks（Local Operating Network）技术是美国Echelon 公司于20 世纪90 年代初推出的总线技术, 是针对控制对象研制的新型网络。
其通信协议LonTalk 支持ISO/OSI 的全部7 层模型，这是LON 总线最杰出的特点。

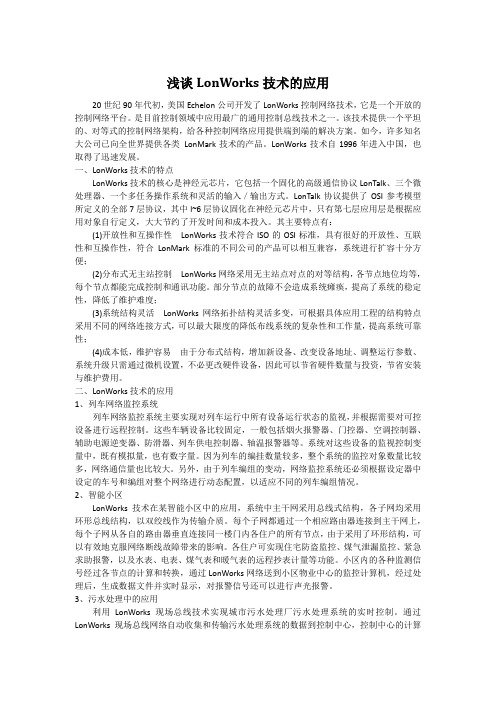

浅谈LonWorks技术的应用
浅谈LonWorks技术的应用20世纪90年代初，美国Echelon公司开发了LonWorks控制网络技术，它是一个开放的控制网络平台。
是目前控制领域中应用最广的通用控制总线技术之一。
该技术提供一个平坦的、对等式的控制网络架构，给各种控制网络应用提供端到端的解决方案。
如今，许多知名大公司已向全世界提供各类LonMark技术的产品。
LonWorks技术自1996年进入中国，也取得了迅速发展。
一、LonWorks技术的特点LonWorks技术的核心是神经元芯片，它包括一个固化的高级通信协议LonTalk、三个微处理器、一个多任务操作系统和灵活的输入／输出方式。
LonTalk协议提供了OSI参考模型所定义的全部7层协议，其中l~6层协议固化在神经元芯片中，只有第七层应用层是根据应用对象自行定义，大大节约了开发时间和成本投入。
其主要特点有：(1)开放性和互操作性LonWorks技术符合ISO的OSI标准，具有很好的开放性、互联性和互操作性，符合LonMark标准的不同公司的产品可以相互兼容，系统进行扩容十分方便；(2)分布式无主站控制LonWorks网络采用无主站点对点的对等结构，各节点地位均等，每个节点都能完成控制和通讯功能。
部分节点的故障不会造成系统瘫痪，提高了系统的稳定性，降低了维护难度；(3)系统结构灵活LonWorks网络拓扑结构灵活多变，可根据具体应用工程的结构特点采用不同的网络连接方式，可以最大限度的降低布线系统的复杂性和工作量，提高系统可靠性；(4)成本低，维护容易由于分布式结构，增加新设备、改变设备地址、调整运行参数、系统升级只需通过微机设置，不必更改硬件设备，因此可以节省硬件数量与投资，节省安装与维护费用。
二、LonWorks技术的应用1、列车网络监控系统列车网络监控系统主要实现对列车运行中所有设备运行状态的监视，并根据需要对可控设备进行远程控制。
这些车辆设备比较固定，一般包括烟火报警器、门控器、空调控制器、辅助电源逆变器、防滑器、列车供电控制器、轴温报警器等。
lonworks下的楼宇自控系统PPT课件
*
19
Longworks下的楼宇自控系统
• 1.3 系统的灵活性
*
20
Longworks下的楼宇自控系统
• 系统的灵活性主要是指系统扩充和修 改是否方便，对系统结构和网络的要求 是：要有足够的可扩展的编址空间，连 接线缆的距离容易延伸，节点连线容易， 网络拓扑结构灵活，可支持多种通信媒 体(甚至可采用无线连接)，容易增减设备。
*
17
Longworks下的楼宇自控系统
• 对于单个节点或一组节点发送信息时， 单个节点或成组节点的确认可增加系统 的可靠性，发送授权对于要求安全保密 的应用场合无疑是很有价值的。
*
18
Longworks下的楼宇自控系统
• 容错可以通过冗余收发器、连线甚至冗 余网络来实现。将控制网络连成环路， 可在电缆因故障断开时网络仍然正常工 作，当然这样会在收发器设计和系统结 构设计时增加复杂性。一级网络结构， 节点独立可编程及网络管理维护工具， 为系统故障的隔离和恢复提供了非常方 便的手段。
*
7
Longworks下的楼宇自控系统
• 1.楼宇自动化对控制系统的要求：
*
8
Longworks下的楼宇自控系统
•
楼宇自动化对控制系统的要求包括
从系统规模、系统可靠性、灵活性、系
统性能、系统集成、安装维护、诊断等
各个方面对系统提出的要求。
*
9
Longworks下的楼宇自控系统
• 1.1 系统规模及子系统连接：
*
10
Longworks下的楼宇自控系统
• 楼宇自动化系统一般包括：暖通、空调、 照明、给排水、供配电、电梯，以及保 安门禁、火灾报警等监测控制。系统规 模因大厦规模及其功能要求而异。可能 从几百到几千个监测控制点(传感器、执 行器)。使用的控制节点可能从几十个到 几百个(甚至上千个)。
简析LonWorks技术在楼宇自动化领域的应用
简析LonWorks技术在楼宇自动化领域的应用楼宇自动化系统(BAS)是按分布式信息与控制理论设计的集散监控系统(DCS)，它是由计算机技术、自动控制技术、通信网络技术和人机接口技术相互发展渗透而产生[1]。
然而，集散型控制系统还没有从根本上解决系统内部通信问题和分布式问题，只是自成封闭系统，以固定集散模式和通信约定构成。
因此，这种控制系统还很难适应智能大厦种类繁多的设备检测和控制要求。
LonWorks技术是专门为实时控制而设计的、能在控制层提供互操作的现场总线技术，作为局域网络技术在控制领域的延伸和应用，LonWorks网络是将控制系统按局域网络(LAN)的方式开展构造，用网络节点代替LAN中的工作站，并将其安装于监控现场，直接与各种监控传感器和控制器相连。
LonWorks网中每个节点间可以实现点到点的信息传送，具有极其良好的互操作性，这样使整个网络实现了无中心的真正的分布式控制模式。
这种网络集数据采集、分析、控制和网络通信为一体，十分适合于智能建筑开展分布式网络管理和控制。
楼宇自动化近年来正在向着开放系统迅速发展。
在实时控制方面，实现可互相操作的现场总线LonWorks网络技术的通信协议LonTalk，为楼宇自动化中的传感器、执行器和控制器之间网络化操作奠定了根底。
2.LonWorks技术概述及在楼宇自动化系统的应用2.1LonWorks技术简介LonWorks技术是美国Echelon公司90年12月推出的一种现场总线技术，Lon(LocalOperatingNetwork)的意思为局部操作网络，具有现场总线技术的一切特点。
现场总线是一种工业总线，它是自动化领域中计算机通信体系最低层的低成本网络。
国际电工委员会(IEC)和现场总线基金会(FF)对现场总线作了如下定义：现场总线是连接智能现场设备和自动化系统的数字式、双向传输多分支构造的通信网络[2]。
目前，世界上许多著名的自动化厂商和Honeywell、JohnsenControls、ABB、Philips、Hp等都采用了LonWorks技术。
LonWorks在智能小区中应用
LonWorks在智能小区中的应用1．前言随着科技的进步，人们的生活水平不断提高，对自己居住环境的舒适性，小区内服务设施的方便、安全可靠性等都有了更高的要求。
因此，家庭生活自动化、居住环境舒适化、安全化的“智能小区”应运而生，并成为住宅小区的一个重要的组成部分。
当前先进完善的智能化小区，一般要求实现以下功能：家庭安防报警、远程自动抄表、周边防越报警、闭路电视监控、巡更管理、车辆管理、物业信息管理、触摸屏查询服务、电话语音服务、小区背景音乐、计算机网络、电话接入、有线电视接入、internet接入等。
同时，小区智能化是一个综合性系统工程，要从起功能、性能、成本、扩充能力及与现代相关技术的应用等多方面来考虑。
lonworks（local operating nerworks,局部操作网络）网络，是美国echelon公司于1991年推出的，简称lon网，是一种完整的、全开放的、可互相操作的、成熟的和低成本的分布是控制网络技术，主要用于楼宇自动控制系统，工厂厂房自动化系统，交通运输系统，城市基础设施（水、电、气等）、智能小区管理系统、家庭等环境自动化系统的分布是控制网络。
2． lonworks的应用特点lonworks控制网络是一种通用的、开放式的测控网络，而且可用多家厂商的现有产品及不受网络通讯协议限制的优越性，具有出色的开放性、强大的扩展能力、高可靠性、维护容易等优点。
lonworks组网方式灵活，可以适应总线、星形、环形、自由拓扑等多种结构，尤其是自由拓扑结构特别适合在小区应用。
因此，系统采用lonworks网络作为主干承载监控网，并通过浇灌设备与计算机局域网相连接，形成一个住宅小区智能化安全管理系统和现代通信网络系统。
lonworks监控系统在小区中主要的子系统有三个：家庭安防报警系统、远程自动抄表系统、周边防越报警系统。
这里，我主要就“家庭安防报警系统”谈一点自己的看法。
3．家庭安防报警系统简介家庭安防报警系统是智能住宅的重要组成部分之一，智能化住宅保安系统具有较高的自动化技术水平及完善的功能，安全性、可靠性高，每个住户单元的防盗/防灾报警装置通过网络系统与小区管理的监控计算机连接起来，实现不间断控制。
lonworks下的楼宇自控系统
Longworks下的楼宇自控系统
• 1.楼宇自动化对控制系统的要求：
Longworks下的楼宇自控系统
• 楼宇自动化对控制系统的要求包括 从系统规模、系统可靠性、灵活性、系 统性能、系统集成、安装维护、诊断等 各个方面对系统提出的要求。
Longworks下的楼宇自控系统
• 1.1 系统规模及子系统连接：
Longworks下的楼宇自控系统
• 2 LonWorks技术的核心－Neuron芯片 和LonTalk协议：
Longworks下的楼宇自控系统
• 长期以来，控制系统的开发和集 成商寻求一种一体化的解决办法，即将 所有的监测控成于 一个控制系统中，换句话说，就是将控 制系统通过一条通用的控制总线连成一 个控制网络。
Longworks下的楼宇自控系统
• 1.4 系统性能：
Longworks下的楼宇自控系统
• 系统性能与许多因素有关，包括：
Longworks下的楼宇自控系统
• 最大数据速度：根据收发器、通信媒 体和藕合电路的性能价格比，数据速率 能在一定范围内进行选择(从几Kbps到超 过1Mbps)对于大多数应用场合是需要的。
Longworks下的楼宇自控系统
• 媒体访问模式：对于全部节点采用平等 访问，但可对少数关键节点赋予优先权 的媒体访问模式，较之只根据优先权顺 序的模式对于系统整体性能而言是较优 的，后者可能造成低优先权节点无法访 问网络，从而使整体性能降到不能接受 的程度。
Longworks下的楼宇自控系统
Longworks下的楼宇自控系统
• 但是由于各公司、团体各自独立去解决 各自的需要，因出现了各种彼此不兼容 的控制总线：如现场总线、设备总线、 传感器总线和各种控制系统，形成各种 控制网络“孤岛”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LonWorks控制网络技术在楼宇自控中的典型应用BAS - K3000楼宇自动化系统 2005-7-9 12:12:40 红网摘要： LonWorks是新一代控制网络技术，以其开放、灵活等特点成为楼宇自控系统的最佳选择。
本文以广东发展银行佛山分行广发大厦楼宇自动化系统工程所采用的BAS-K3000作为实例，阐述LonWorks 控制网络技术在楼宇自控系统中的典型应用及设计时应注意的几个问题。
自90年代初美国Echelon公司开发出第一片Neuron芯片以来，LonWorks 控制网络技术已经渗透到了控制领域的每一个角落。
在摆脱独享控制方案和中心控制系统的队伍中，LonWorks控制网络技术走在最前列。
作为一项革命性的控制系统，LonWorks控制网络技术以其开放性、灵活性、低成本、开发迅速的特点在楼宇自动化、工业自动化和家庭自动化等方面取得了令人瞩目的成绩。
国际上著名的自控公司都已经或准备推出基于LonWorks控制网络技术的产品。
国内最早应用LonWorks控制网络技术的工程单位之一的康联智能自动化工程公司，根据近年来在楼宇自动化方面取得的成功经验开发的BAS K3000楼宇自动化系统，是LonWorks控制网络技术在楼宇自控中的典型应用。
一、为什么采用LonWorks控制网络技术传统的集中控制系统中，远端传感器向中心控制器提供反馈信号，每个系统都有自己的I/O及处理过程，这样造成开发、安装、调试复杂、成本高、扩展性差。
系统设计师大量的精力用在传递线路和通讯方面。
LonWorks 控制网络技术拥有诸多优点，集中体现在：1、系统具有开放性和互操作性。
LonWorks 网络由节点（即智能控制器﹚通过固化在内部的符合OSI七层参考模型的LONTALK 网络通讯协议互联，组成“Peer to Peer”对等网络，开发人员只需将主要精力花在系统应用设计方面，而不需要专门去实现和测试传输线路和通讯系统。
2、分布式无中心控制。
网络节点靠近现场传感器和执行机构，每个节点都能完成控制和通讯功能，部分节点故障不会造成系统瘫痪，可多至九个监控站可随意安装在网络的任何位置，并且位置也可以随时变换，监控站之间功能完全对等，也可以定义成不同级别。
这些特点对系统的调试、维护和稳定性都有着重要的意义。
3、系统组态灵活、开发周期短、应用媒体范围广泛。
采用不同类型的收发器，系统可利用双绞线、光缆、同轴电缆、电力线、无线、红外线等多种媒体进行信号传输；根据传输距离的远近、传输速度和现场设备等具体要求组成自由拓扑结构或总线型等结构，这些都给系统设计和维护升级改造带来极大的方便二、BAS K3000系统构成综述BAS-K3000楼宇自动化系统完全遵守 LonWorks控制网络标准通讯协议-- LONTALK,充分利用了LonWorks技术的控制和通讯功能，其网络组成包括：智能节点网络接口及连接设备远程通讯设备人机界面操作站1．智能节点智能节点是最靠近现场设备的控制器，可与传感器、执行机构相连，通过数字量、模拟量的输入/输出，可以进行数据采集、接收、发送指令。
由Echelon 公司提供的收发器包括:TP/XF-78、TP/XF-1250双绞线总线型，TP/FTT-10A自由拓扑结构双绞线型，PLC-10动力线型等可组成相应的网络拓扑结构。
智能节点提供的监控功能包括数字量输入、数字量输出、模拟量输入、模拟量输出以及标准系统时钟等。
系统底层应用程序写入节点的存储器中，每个节点不但可以独立完成采集与控制指令，还可以与其他节点进行对等网络通讯。
2．网络接口及连接设备网络接口适配器是操作站与网络之间的通讯设备，采用LONTALK 通讯协议进行通讯。
PCLTA (PC LonTalk Adapter)是一种ISA 插卡，插入PC 机后即可与LonWorks 网络进行通讯。
SLTA/2 和SLTA-10A (Serial LonTalk Adapter) 是EIA-232 串口适配器，通过标准串口与网络交换数据。
网络连接设备主要是指路由器，用于连接不同拓扑结构或不同通讯媒体的子网或信道，LonWorks 路由器由两个模块组成，分别连接两个通讯信道，有了LonWorks 路由器就可以将成千上万的节点安装到网络上。
3.远程通讯设备系统可实现通过电话线、无线扩频或通过INTERNET进行远距离监控，使控制网络延伸到世界各地。
4. 人机界面操作站不同于以往的集中控制系统中心，本操作站并不是网络数据交换的中心，而只是操作人员对网络进行监视与控制的界面，主要完成系统监控及网络管理功能。
网络管理功能包括设定系统参数、选择监控方式、定义和更换节点等，监控功能包括监视系统运行状态、监视系统故障报警、控制设备启停或阀门开启度等。
三、 BAS-K3000楼宇自动化系统监控对象及功能BAS-K3000楼宇自动化系统能够对现代化建筑进行全面、灵活、可靠的监控，主要包括对中央空调系统、冷量计费系统、锅炉/热交换系统、给排水系统、变配电系统、照明灯光系统、电梯系统、防盗保安系统等的监控。
各子系统既可独立运作又可统一协调管理，使整个建筑物内的机电设备能高效、安全、可靠地运行。
1．中央空调系统* 监视冷水机组运行状态* 按照规定的顺序远程/自动控制机组启停开机顺序为：冷却塔阀门-冷却水蝶阀-冷却水泵-冷冻水蝶阀-冷冻水泵-冷水机组（冷却塔风机随温度调节）关机顺序相反* 冷冻/冷却电动蝶阀开启、闭合控制及阀位状态显示。
* 冷冻/冷却水泵启停控制及故障报警。
* 冷冻/冷却水进出水流量、温度、压力等参数的采集和记录。
* 根据实际冷负荷实时调节冷水机组开启台数及对冷冻水泵进行变频调速控制以节约能源。
* 新风及环境温度、湿度监测。
* 对新风机、空气处理机、送/排风机启停控制，比例调节阀开度控制和阀位状态显示。
* 与消防系统配合，发生火灾时开启送/排风机。
* 对以上设备可按预先制订的时间表自动启停。
* 根据冷却塔出水温度实时控制冷却塔风机启停。
2. 冷量计费系统* 记录风机盘管电磁阀累计开启时间。
* 记录空气处理机比例调节阀流过冷冻水的累计流量。
* 统计、打印中央空调冷量收费单。
3．锅炉/热交换系统* 锅炉蒸汽温度、压力监测。
* 减压后锅炉蒸汽温度、压力监测。
* 热交换器工作状态监测。
* 热交换器供回水温度、流量、压力监测。
* 控制供热水泵启停和状态监测。
4. 变配电系统* 变压器温度监测及报警。
* 配电柜内电压、电流、有功功率、无功功率、功率因数等监测及报警。
* 开关柜各支路的开关状态监测、继电器保护状态监测。
* 发电机组工作状态监测、油温超温报警等。
5．给排水系统* 给水泵自动轮换启动、状态监测和故障报警。
* 系统压力、液位、流量监测。
6．照明系统* 根据功能要求的不同进行区域照明开关及照度控制* 根据预订的时间表分区控制照明灯启停。
* 根据环境照度调节照明系统照度。
7．电梯系统* 监视电梯运行状态。
* 监视电梯所在楼层。
* 与消防系统联动强行控制电梯启停8．防盗保安系统* 通过网络接口与其他子系统互联。
* 对报警信号进行电子地图快速定位，BAS-K3000系统操作界面软件基于MICROSOFT WINDOWS 3.X/9X 操作系统的全中文动态图形化操作界面，操作非常容易，按照界面上的中文提示，几乎不需要培训就可完成大部分的操作工作。
其主要功能有：1．对各子系统设备进行全面的监测和控制系统应用程序和基本参数保存在智能节点的存储器内，节点掉电也不会丢失，智能节点能独立完成数据采集和设备控制功能。
操作界面则可让操作者直接进行控制。
1）在图形操作界面上可进入各子系统界面。
2）在图形操作界面上动态实时显示设备工作状态、系统参数（包括冷冻/冷却水供/回水温度、压力、流量、阀门开启度、一氧化碳含量等）。
其中，中央空调子系统的冷源系统界面将全部相关设备在一屏内同时显示，使操作者能纵观全局，防止错误操作，避免了频繁转换菜单。
3）利用图形化按钮对设备进行控制。
4）利用图形和声音报警方式报告设备运行故障。
2．系统初始化及参数设定首次使用本系统时进行初始化。
1）增减操作员、修改密码。
2）定义操作者权限，限定相应级别操作员的操作范围。
3）增减系统功能模块。
4）设定设备启停时间表。
5）设定冷却塔温度调节范围。
6）设定变频器调速参数。
7）对冷量计费系统可设定不同时间段应收的费率。
3．历史记录的查询、统计、分析1）定时自动采集记录- 冷冻水的供/回水温度、流量、压力值。
- 冷却水的供/回水温度、流量、压力值。
- 新风/送风/回风温度。
- 锅炉/热交换器的蒸汽温度、压力值。
- 变配电系统的电压、电流、有功功率、无功功率、功率因数等。
- 给排水系统的压力、流量、液位等。
2）故障报警自动记录- 冷水机组、冷冻/冷却水泵等故障。
- 冷冻/冷却水超温、超压报警。
- 新风机、风柜等滤网堵塞报警。
- 锅炉蒸汽超温、超压报警。
- 配电系统过载、超温报警。
- 电梯故障报警。
- 给排水水位报警。
- 防盗保安触发报警。
对以上报警信息可详细记录故障种类、发生时间、解决时间等。
3）历史记录的条件查询、统计和打印报表。
- 用文字、图表等方式方便用户查阅- 取代以前手工记录、查找的烦琐工作。
- 在需要时可将记录内容报表打印成文件。
四、工程实例广东发展银行佛山分行广发大厦楼宇自动化系统：广发大厦楼高22层，建筑面积约三万平方米，分为设备层、停车场、银行办公室和对外写字楼等部分。
大楼按智能大厦进行设计，安装了先进的综合布线系统和楼宇自动化系统，其中，楼宇自动化系统采用佛山康联智能自动化工程公司开发基于LonWorks控制网络技术的BAS-K3000系统。
系统共有监控点370个。
系统监控操作站设在二楼，智能节点则分散在现场设备附近。
由于系统为无中心控制方式，操作站可随时变换位置。
系统软件操作系统为中文WINDOWS 95，界面图形非常形象、逼真、友好，图形可动态表示设备运行状态，例如灰色表示设备关状态，紫色表示设备开状态，冷水机组水流开关开启后水流的颜色会随之而变化。
整个系统包括中央空调设备监控和冷量计费两大部分。
操作者可在每个楼层的平面图上监测到本楼层的主要空调设备的运行状态及有否故障等信息，如果想了解更详细的资料，可用鼠标点击该设备图形符号即可进入下一级菜单，详细监控该设备。
系统每隔一个小时采集一次数据，包括空调系统冷冻水总回水流量、冷冻水供/回水温度、冷却水供/回水温度等，在操作界面上可随时查询这些参数的历史记录，以图表形式反映各个量的变化趋势。
系统设备故障报警功能模块可自动记录发生报警的种类、发生时间及解决时间等，操作者可随时查询到所有已发生未处理的报警记录或所有已处理报警记录。
