FM350 简单使用举例硬件连接：选取cpu317-2dp和fm350-1模块，还有连接cpu和350模块的总线连接器反馈端，编码器，24VDC，电压输出型硬件接线：首先将cpu和350模块用总线连接器连好，350和cpu并排即可Cpu连接供电电源24VDC350模块，图1端子说明（1）1L+为模块电源正；（2）1M为模块电源负（3）辅助传感器电源负端（如码盘电源负等）（4）（5）辅助传感器电源正端（如码盘电源正等），提示两种供电类型，或者5V或者24VDC（6）-（11）为信号部分A；A非；B；B非；N非；N非；（13）-（15）为数字里量输入（在fm350硬件组态里面，可以作为硬件门HW GATE，来控制计数器/测量器的动作）（17）-（18）为数字量输出（在fm350硬件组态中，可以配置计数/测量触发的极限状态输出；计数器是两个比较值；测量是作为上下极限，同样触发17端子和18端子有时间限制，最大保持时间为0.5s）补充说明：这些都可以在硬件组态中进行修改（19）2L+电源正（20）2M电源负为数字量输入输出的供电电源，如果采用数字量必须连接电源试验中，1L+ 和2L+接电源正；1M与2M接电源负；cpu与fm350共用一个电源传感器接线：端子5（24V）和3（M）；信号端为端子6（A）和8（B）笔记本安装调试软件，把fm350随机光盘插入光驱，双击光驱安装FM350-1的配置包，路经为X：/setup/setup.exe （X为光驱盘符）调试1．建立项目打开，然后新建一个项目，命名为“350test”。

回车在新的项目窗口，右键点击“350test”，选择2．硬件配置选择刚才建立的300站，打开右边的硬件配置第一步：选取300站的导轨第二步：选取cpu317第三步：选取FM350硬件配置插槽位置如图：第四步；配置350双击fm350打开编辑画面（1）配置操作模式；双击选择，连续计数；控制方式为软件控制（2）配置传感器：双击选择编码器形式（3）其他配置数字量输入信号配置：可以配置输入信号滤波数字量输出信号配置：配置计数/测量事件，2个输出点还可以配置事件中断：主要是中断事件的触发硬件组态完毕，编译保存3．软件调试：打开setp7 manager窗口，点击打开，选择fm350库”FMx50LIB”，点击“ok”新窗口，同时选择FC0 和UDT1，复制切换回，原来新建的“350test”项目，粘贴在”Blocks”里。

FM350-1调试简单说明(适用于飞剪)

编者注：此文档尽对软件设置进行简单描述，目的是记录末架轧机脉冲数并带锁存功能，相关硬件知识请参照FM350-1光盘中使用手册。

建议：首先请简单阅读用户手册相关内容，再做此实验。

目录：1.1实验平台 (2)1.2准备工作 (3)1.3硬件组态 (4)1.4程序调试 (8)1.1实验平台z电源模块：307-1EA00-0AA0z CPU模块：315-2AG10-0AB0z存储卡：953-8LG10-0AA0z高速计数模块：350-1AH03-0AE0 z编码器：EB58B10-H6PR-1024z STEP7 5.4.0.0z FM350-1软件包（模块光盘中）1.2准备工作z搭建实验平台z安装软件包（先要安装STEP7）1.3硬件组态z建立一个新项目z插入一个300站z组态硬件（如图1）图1z双击FM350 COUNTER，出现COUNTER MODULE画面（图2）图2z进入Operating Modes，修改Gate的模式为Latch（图3）图3z进入Encoders，修改Signal Type为24V incremental（图4）图4z进入Input，修改Set Counter（Set DI）为Multiple，同时取消Evaluate zero mark for setting（图5）图5z进入Output，修改DO1为Active on reaching the comparison value for pulse duration(up)，把Pulse duration改为500ms（图6）图6z保存设置，编译并下载1.4程序调试z打开Libraries，选择FMx50Lib（图7）图7z复制FC2和UDT1到实验工程中（图8）图8z回到实验项目，插入DB1（图9）图9z编程注意事项¾必须要赋值的三个参数DB1.DBW6（高数模块地址），DB1.DBD8（高数模块地址首址），DB1.DBB12（高数模块地址长度）（图10）图10¾必须置位的点，FC2中的SW_GATE（允许计数），DB1.DBX27.0和DB1.DBX27.1（允许硬件I2清零），DB1.DBX28.0和DB1.DBX28.1（允许硬件Q0和Q1输出）¾FC2说明（主要参数说明）（图11）DB_NO 对应DB块的DB号，本例为1SW_GATE 软件门，为“真”的时候，允许计数L_DIRECT 软件清零L_PIRPER 设置LOAD_V AULT_CMP_V1 设置比较值1（对应DO1）T_CMP_V2 设置比较值2（对应DO2）图11¾当前值为DB1.DBD30，锁存值为DB1.DBD34（硬件I0出现上升沿，当前值就被锁存到DB1.DBD34中）（图12）图12¾设置DB1.DBD14（装载值）：在给DB1.DBD14赋值的同时，必须给FC2FM350-1调试说明（适用于飞剪系统）ＴＪ－ＢＪ自动化2室-马楠的L_PREPAR为“真”一次¾设置DB1.DBD18（比较值1）和DB1.DBD22（比较值２）：在给DB1.DBD18和DB1.DBD22赋值的同时，必须给FC2的T_CMP_V1和T_CMP_V2为“真”一次\\自动化2室-1\f\自动化2室文档\调试报告\调试报告pdf文档\ 11。

FM350-1高级使用

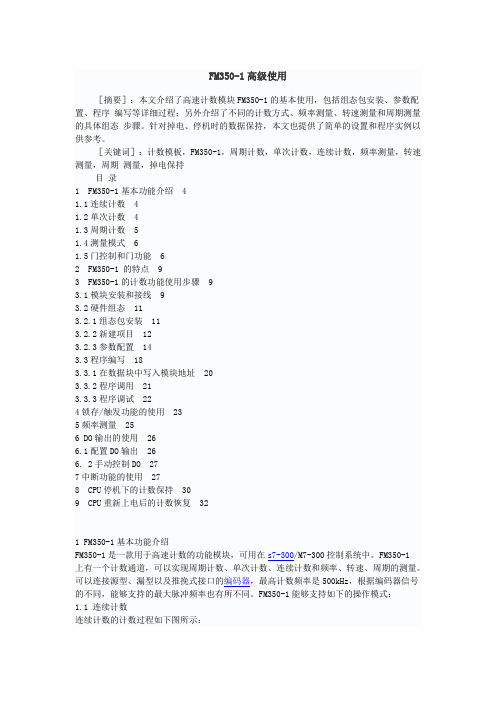

FM350-1高级使用［摘要］：本文介绍了高速计数模块FM350-1的基本使用，包括组态包安装、参数配置、程序编写等详细过程；另外介绍了不同的计数方式、频率测量、转速测量和周期测量的具体组态步骤。

针对掉电、停机时的数据保持，本文也提供了简单的设置和程序实例以供参考。

［关键词］：计数模板，FM350-1，周期计数，单次计数，连续计数，频率测量，转速测量，周期测量，掉电保持目录1 FM350-1基本功能介绍 41.1连续计数 41.2单次计数 41.3周期计数 51.4测量模式 61.5门控制和门功能 62 FM350-1 的特点93 FM350-1的计数功能使用步骤93.1模块安装和接线93.2硬件组态113.2.1组态包安装113.2.2新建项目123.2.3参数配置143.3程序编写183.3.1在数据块中写入模块地址203.3.2程序调用213.3.3程序调试224锁存/触发功能的使用235频率测量256 DO输出的使用266.1配置DO输出266. 2手动控制DO 277中断功能的使用278 CPU停机下的计数保持309 CPU重新上电后的计数恢复321 FM350-1基本功能介绍FM350-1是一款用于高速计数的功能模块，可用在s7-300/M7-300控制系统中。

FM350-1上有一个计数通道，可以实现周期计数、单次计数、连续计数和频率、转速、周期的测量。

可以连接源型、漏型以及推挽式接口的编码器，最高计数频率是500kHz，根据编码器信号的不同，能够支持的最大脉冲频率也有所不同。

FM350-1能够支持如下的操作模式：1.1 连续计数连续计数的计数过程如下图所示：在FM350-1的配置中，连续计数的计数范围是“0 to +32bits”或者“-3化its to +3化its”，即从0到2”，或者从-231到231 -1。

当增计数到达计数范围上限时，下一个到来的脉冲让计数值变为下限值，并继续计数。
