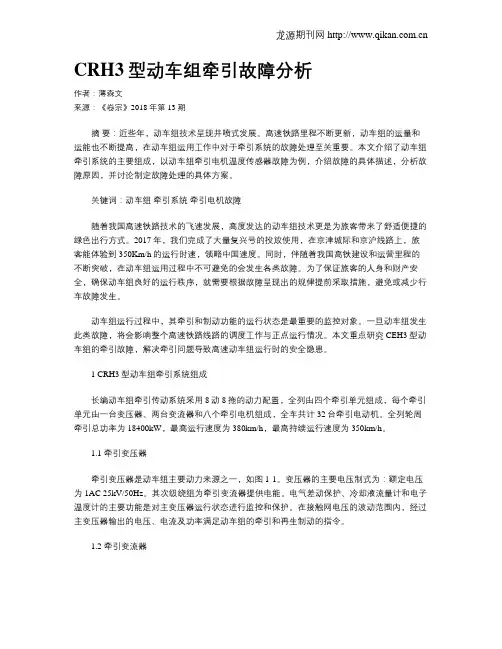

CRH3型动车组牵引故障分析
CRH3型动车组牵引故障分析作者：薄森文来源：《卷宗》2018年第13期摘要：近些年，动车组技术呈现井喷式发展。
高速铁路里程不断更新，动车组的运量和运能也不断提高，在动车组运用工作中对于牵引系统的故障处理至关重要。
本文介绍了动车组牵引系统的主要组成，以动车组牵引电机温度传感器故障为例，介绍故障的具体描述，分析故障原因，并讨论制定故障处理的具体方案。
关键词：动车组牵引系统牵引电机故障随着我国高速铁路技术的飞速发展，高度发达的动车组技术更是为旅客带来了舒适便捷的绿色出行方式。
2017年，我们完成了大量复兴号的投放使用，在京津城际和京沪线路上，旅客能体验到350Km/h的运行时速，领略中国速度。
同时，伴随着我国高铁建设和运营里程的不断突破，在动车组运用过程中不可避免的会发生各类故障。
为了保证旅客的人身和财产安全，确保动车组良好的运行秩序，就需要根据故障呈现出的规律提前采取措施，避免或减少行车故障发生。
动车组运行过程中，其牵引和制动功能的运行状态是最重要的监控对象。
一旦动车组发生此类故障，将会影响整个高速铁路线路的调度工作与正点运行情况。
本文重点研究CEH3型动车组的牵引故障，解决牵引问题导致高速动车组运行时的安全隐患。
1 CRH3型动车组牵引系统组成长编动车组牵引传动系统采用8动8拖的动力配置，全列由四个牵引单元组成，每个牵引单元由一台变压器、两台变流器和八个牵引电机组成，全车共计32台牵引电动机。
全列轮周牵引总功率为18400kW，最高运行速度为380km/h，最高持续运行速度为350km/h。
1.1 牵引变压器牵引变压器是动车组主要动力来源之一，如图1-1。
变压器的主要电压制式为：额定电压为1AC 25kV/50Hz。
其次级绕组为牵引变流器提供电能。
电气差动保护、冷却液流量计和电子温度计的主要功能是对主变压器运行状态进行监控和保护。
在接触网电压的波动范围内，经过主变压器输出的电压、电流及功率满足动车组的牵引和再生制动的指令。
CRH3型动车组牵引故障处理研究
CRH3型动车组牵引故障处理研究摘要：近几年我国交通系统的建设规模正在不断的扩大，一些新型的动车组技术也逐渐发展出来。
因为高速铁路的里程正在不断的增加，动车组的运能和运量也在不断的提高，在进行动车组应用的过程中，如果牵引系统出现了故障问题，就会对整个机组产生不良的影响。
因此在进行动车组应用的过程中，必须做好牵引故障问题的处理。
要根据故障问题发生的原因，制定专门的解决方案，才能降低故障问题的发动几率，提高动车组的运行效率。
本文就CRH3型动车组牵引故障处理进行相关的分析和研究。
关键词：CRH3型动车组；牵引故障；处理；分析研究现阶段我国高速铁路技术的发展速度比较快，一些比较先进的技术在应用时可以为我国居民提供更加舒适便捷的出行服务。
但因为我国在进行高铁建设时，动车组在运行过程中会受到各种因素的影响，经常会出现一些故障问题。
为了保证乘坐人员的生命财产安全，就要保证动车组的运行秩序良好，提高系统的运行效果和质量。
要根据故障问题的发生规律提前制定有效的措施，减少这些故障问题的发生，才能保证动车组在运行时更加的安全稳定，为高铁建设提供有效的支持[1]。
一、CRH3型动车组牵引故障问题（一）系统与接触网不匹配一般来说，牵引系统在运行的过程中无法与接触网完全匹配，主要的判断依据是接触网的弹性是否均匀。
如果弹性不完全均匀，那么就无法满足系统与接触网的匹配问题。
因为接触网的悬挂属于室外的建设，在施工的过程中会受到大自然环境的影响。
在进行施工建设的过程中如果出现了一些误差问题，在运行之后会引发其他的问题，而且后期的维护存在一定的难度。
接触网的某些部位因为运行的需要安装了相应的装置，如果这些装置的重量比较大，在使用的过程中存在比较严重的波动问题，就会破坏接触网的弹性平衡。
一旦接触网的弹性出现了不均匀的现象，就会导致接触网和系统在运行过程中难以实现完全匹配。
而且动车组运行过程中产生的振动问题也会对系统造成撞击性的损害，进而影响电流的传递效率[2]。
CRH3型动车组差动保护故障处理及优化方案的研究
CRH3型动车组差动保护故障处理及优化方案的研究摘要：CRH3型动车组差动保护是通过检测器件对网侧电流互感器、主变压器原边电流互感器及主变压器接地回流互感器的电流值进行比较判断，确保主变压器工作状态良好的一种保护方式。
在动车组运营过程中，由于检测器件故障导致的差动保护误动故障日益增多，对高速铁路的运营秩序造成极大的影响。
本文通过对故障数据的统计，分析故障产生原因，并对相关检测器件进行方案优化，以期降低因检测器件导致的差动保护故障率。
关键词：差动保护原理分析方案优化1引言主变压器是高速动车组最为重要的电气设备之一，它的安全性和可靠性对动车组的安全运行起着至关重要的作用。
差动保护是否启动直接反映动车组主变压器的实际工作状态。
由于动车组设计采用故障导向安全的基本原则，一旦产生差动保护将导致动车组停车，严重影响高速铁路运营秩序。
根据对主变压器差动保护故障数据的分析发现，动车组发生差动保护的原因，主要集中在检测电路中，而非主变压器自身故障。
因此，研究动车组差动保护产生原因对动车组高压牵引系统的设计、应用及检修有着重要的意义。
2 CRH3型动车组差动保护分析通过对某动车所CRH3型动车组2020年发生的23起差动保护故障进行分析，在23起差动保护故障中，因主变压器自身故障原因仅1起，占据故障总数的4%，其余22起差动保护故障均是由于检测电路或者外界因素造成的。
故障原因统计如图1所示。
图1差动保护故障原因统计3 CRH3型动车组主变压器及电流互感器的工作原理CRH3型动车组为8辆编组的动力分散型动车组，由2个相同的牵引单元构成，每个牵引单元由4辆车构成，包括2节变流器车，1节变压器车和一节中间车。
动车组高压牵引系统组成如图2所示[1]。
图2 高压牵引系统组成示意图3.1主变压器工作原理CRH3型动车组主变压器为单系统变压器，用于生成牵引电压。
变压器为单相操作，它将一次绕组上的触线（CL）电压转换为四个二次牵引绕组（TW1-TW4）电压。
牵引变压器的故障分析及处理
牵引变压器的故障分析及处理作者：刘文涛来源：《中国科技纵横》2015年第21期【摘要】随着社会不断发展，用户对于列车的运输要求逐渐增高，同时对牵引变压器的工作性能的要求也越来越苛刻。
牵引变压器是铁路运输中重要电力设备，其运行情况对铁路运输业的发展具有重要影响。
由于变压器在使用过程中会遇到多种故障，影响列车的正常运行，因此了解变压器故障的表现及原因，可为变压器故障的排除提供一定的帮助。
文章对变压器常见的故障表现及处理方法进行了详细分析和论述。
【关键词】牵引变压器故障绕组套管1引言牵引变压器作为保障铁路运输系统中重要的电力设备之一，其变电工作对于铁路列车的安全运行起到了关键性的作用，对铁路运输事业的发展具有极其重要的意义。
在实际工作中，由于工作环境影响，牵引变压器发生故障的频率较高，这不仅影响了运输行业的经济利益，还危害到了铁路运输在社会中的影响。
因此，了解牵引变压器的常见故障及维修方法，保障牵引变压器在运输过程中工作性能的安全性和稳定性十分必要。
2牵引变压器故障分析牵引变压器故障类型可根据不同分类标准，有不同的划分，按故障原因可分为过电流引起的故障或超负荷引起的故障；按故障部位可分为内部故障和外部故障；按表现现象可分为声音异常、温度异常、油位异常以及轻瓦斯保护动作。
2.1牵引变压器声音异常（1）声音异常表现：变压器处于正常工作状态时，发出的声音为平稳、连续且均匀的蜂鸣声，当变压器在有故障隐患的情况下工作时，声音会发生改变。
通过声音对变压器故障进行排查的方法已经得到广泛应用。
1）变压器工作状态的声音声调升高，对人的听觉产生强烈刺激时，可能存在超负荷运转的情况，需要工作人员注意防备超负荷引起的设备故障。
2）变压器内部有放电声音时，可能变压器内套管存在放电现象，此时需要对变压器进行详细检修，以确定故障原因，进行检修。
3）若变压器出现爆裂声时，其内部结构发生了较为严重的故障，为避免安全事故的产生，应立即停机检修。
CRH3型动车组牵引变压器高压插头故障分析及改进
Ｈ Ｖ插头 击穿 事故发 生后 ， 唐 车公 司与各 家供应 商多 次组成 调查组 对事 故
发生 原 因进行调 查分 析 ， 无论 故 障由什 么原 因引起 ， 我们应 采取 一定 的措施 来 解决 ， 并使故 障降到最 低 。
噪声 、 火花、 甚 至击穿 现象 。 此 故 障严 重 影响 了动车 组 的正常 运行 ， 因此我 们很 有 必要 对其 故 障原 因进行 分析 ， 提 出相 应 的解 决措 施 。 ２可能 曩 因分 析
２ ． １ 高压 电缆 的质量 问题
牵引变压器高压电缆头的制作、 线芯间的连接、 绝缘密封与设备的连接等
工序 ， 对工 艺技术 性要求 特别高 ， 主机 厂应对 操作员 工进 行严格培 训 ， 只允许 由
经过 培训 后 ， 技 术熟 练 的人员严 格 按照 工艺 文件 要 求进 行制作 。
２ ． ４ Ｈ Ｖ 插头检 验 与试验
ＨＶ插头制作 完成后 ， 试验 员要对 其进行局 部放 电试验 ， 要严格遵 循试 验标
屏蔽 层 的作 用 ， 是改 善导 体表 面 光滑 程度 ， 减 小 气隙 的局 部放 电 ， 提 高 电缆 动车组 高压 电缆质量 的好坏是 影响牵 引变 压器｝ Ⅳ插头 能否安 全可靠 运用
绝缘 材 料的 击 穿强度 。
的 关键 。
２ ．Байду номын сангаас２ Ｈ ｖ 插 头配件 的质 量问题
电荷进行充分释放 ， 使得电缆及摇头安全 ， 保证了牵引变压器的正常运行。
１问曩 的 提 出
力锥 的材 料 、 体 积 电阻率 、 介 电常数 等特 殊 电性 参 数的选 择 要求 至关 重要 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CRH3型动车组牵引变压器分析及其典型
故障分析
摘要：近些年,动车组技术呈现井喷式发展，高速铁路里程不断更新，动车
组的运量和运能也不断提高，在动车组运用工作中对于牵引系统的故障处理至关
重要。
本文介绍了CRH3型动车组牵引变压器的主要组成，以其T型接头炸裂故障、排气不彻底导致报瓦斯报警故障为例，介绍故障的具体描述，分析故障原因，并讨论制定故障处理的具体方案。
关键词：动车组；牵引变压器；故障分析
动车组运行过程中，其牵引和制动功能的运行状态是最重要的监控对象。
一
旦动车组发生此类故障将会影响整个高速铁路线路的调度工作和正点运行情况。
本文重点研究CRH3型动车组牵引变压器故障,解决牵引问题导致高速动车组运行
时的安全隐患。
一、CRH3型动车组牵引变压器的组成
主变压器是动车组牵引系统的核心部件，通过六个V型衬吊装TCO2/TCO7车
体下，其功能是将电弓从接触网接受的1AC-25KV-50Hz高压交流电，降为适用于
列车系统的电压，为牵引变流器提供稳定、可靠电能。
牵引变压器主要由变压器本体、油泵、冷却单元和膨胀油箱组成。
（一）变压器本体内为铁芯和绕组。
铁芯的计算和设计与4低压和4高压绕
组的特点相符。
铁芯由2个辄架和2个柱构成。
铁芯为冷轧、角铁制作的铁板，
具有耐高温和绝缘表面。
为降低损耗和噪音级，铁芯片已进行了充分的堆叠和压制。
两个柱通过两个树脂浸渍带压制。
绕组为分层型绕组，通过强制冷却以环层
方式固定在铁芯上。
为防止绝缘材料长期运行后收缩，绕组已被充分烘干。
绕组
被紧密压实以备在短路时能够支撑轴向力。
所有绕组的绝缘，均采用是聚芳基酰
胺材料。
为防止电容性负载，磁性铁芯要接地。
接地带由绝缘铜线构成，连接在
铁芯和压挤框架、油箱内侧之间。
（二）变压器油作为冷却介质，通过油泵使其在变压器本体与冷却单元之间
强迫循环，通过冷却单元风机进行风冷。
（三）膨胀油箱独立于变压器本体固定在车体的顶部，膨胀油箱和变压器本
体通过管路连在一起。
膨胀油箱通过吸湿器与外界空气联通，满足运行过程中由
于油温的变化导致的油位变化。
检修运输时，使用螺钉将膨胀油箱固定在变压器
本体油箱盖上。
（四）变压器上采取了多种保护措施，以防变压器过载，包括电气差动保护、变压器油流量监测和冷却管路温度监测。
二、CRH3型动车组牵引变压器T型接头炸裂故障
（一）事件描述
某局配属的CRH380B重连动车组高压系统突发故障，导致车顶隔离开关锁闭、主变压器切除。
经应急指挥换升7车弓，列车恢复至6牵9辅状态，超站停27
分钟，影响本列在内的四个车次晚点。
经查，故障原因为02车牵引变压器T型
接头炸裂所致。
某局配属的CRH380B动车组，HMI报02车10-Q20:车顶隔离开关锁闭，无法
重启（63CE）；07车10-T01：变压器锁闭，无法重启（631F）；01车VCB被切除，网侧过电流（6CA0）；08车VCB被切除，差电流保护响应（6CA3）。
随车机
械师下车检查02、07车受电弓及高压部件未发现异常。
经地勤机械师检查发现
07车主变压器高压套管金属导体与屏蔽网之间的绝缘存在缺陷导致高压套管发生
放电，更换07车主变压器。
（二）检查情况
两列动车组入库故障处置时，均发现主变压器T型接头炸裂，动车组入库
检查02、07车主变压器状态，02车主变压器状态正常，07车主变压器高压套管
严重破损，变压器油从破损处流出。
拆解07车主变压器输入端T型头，检查发现高压套管已经完全炸裂，并伴
有放电痕迹，高压母线端子正常。
（三）处置方法
更换故障牵引变压器
（四）故障分析
在运行过程中发生变压器过电流故障（6CA0、6CA1等代码）时，严格按照动
车组途中应急故障处理手册及路局相关应急处置文件执行，切勿盲目操作带故障
行车，使故障范围扩大。
判断故障原因为为T型头绝缘性能不足，导致内部高压场强不均衡，从而产
生放电现象，此故障为源头质量整治项目，要求厂家按照源头质量推进要求尽快
完成T型接头绝缘性能的提升。
三、CRH3型动车组牵引变压器排气不彻底导致报瓦斯报警故障
（一）事件描述
某局配属CRH380B动车组，02车主变压器油泵异响，更换油泵。
更换完毕后，切除02车受电弓，短接02车KLIP站24-T01.44的B9、B11节点，升弓供电，
强行启动02车主变压器循环油泵进行排气操作。
后确认主变压器无气体排出后
恢复车内瓦斯继电器盖板，擦拭油迹恢复裙底板，检查02车主变压器油位显示
偏低，进行补油操作，后续该车担当GXXXX交路， 02车报主变故障（瓦斯继电
器报警）无法恢复，更换备用车组担当后续交路。
（二）检查情况
故障动车组入动车运用所进行故障排查。
具体检查情况如下：
查看远程数据数据显示14时25分43秒车组报02车10-F10：变压器瓦斯继
电器报警（代码：6350）。
检查瓦斯继电器反馈KLIP 24-T01.13（数字输入输出模块），KLIP工作状
态正常，接线良好，指示灯显示正常。
查看02车瓦斯继电器外观状态良好，检查观察窗未发现缺液、漏液等现象，测量瓦斯继电器插针阻值未见异常。
打开02车瓦斯继电器阀门，发现有气体排出。
变压器瓦斯继电器报警（代码：6350），CRH380B型动车组主变压器采用油
冷方式进行冷却，瓦斯继电器是利用浮力原理监控变压器中瓦斯（主要为乙炔及
一氧化碳）的保护装置。
瓦斯继电器中的浮子利用变压器油的浮力处于漂浮状态（上升态），当有瓦斯气体积聚在瓦斯继电器上部时迫使变压器油位下降，浮子
随之下降，以此来带动真空管中衔铁的吸合、断开，从而达到监控变压器油中瓦
斯含量的目的。
（三）处置方法
对膨胀油箱进行抽真空操作，对02车主变压器进行再次排气，故障消除，
车组供电后相关功能试验正常。
（四）故障分析
当更换完成主变压器油泵时，必须对膨胀油箱进行抽真空操作（具体抽真空
方案、工装由主机厂提供），案例中，02车主变压器一直进行排气，但主变压器
油泵更换完成后未对膨胀油箱进行抽真空操作，造成车组上线后报出02车主变
压器瓦斯报警故障。
主变压器排气说明中要求：一是冷却油泵工作6小时及以上,排气3至4次,
每次间隔2小时，排气过程中,注意观察排出的油,如果有气泡或气体,则多排一会,直到没有气泡冒出；二是排气完成后需对膨胀油箱油位进行检查，液位不低
于最小值标线，如果膨胀邮箱缺油需进行补油并再次进行排气操作，直到没有气
泡冒出。
案例中主机厂人员对冷却油泵的排气时间和频次达到了排气说明中的要求，但相关人员对膨胀油箱进行补油后未再次进行排气操作，也是造成报出02车主变压器瓦斯报警故障的原因。
结束语：
高速铁路网的迅速建设，使得动车组运行的数量越来越多，这对作为牵引变压器故障处置提出了更高的要求。
文中对引起牵引变压器故障的典型案例的原因进行了分析，针对不同原因，提出的相应改善和防范措施，从而进一步保证动车组列车的安全稳定运行。
参考文献：
[1]田学静,王鑫,赵静波.CRH3型动车组牵引变压器高压插头故障分析及改进[J].中国科技博览, 2013(11):1.
[2]宋雷鸣.动车组传动与控制[M].中国铁道出版社,2009.
[3]姜东杰.CRH3型动车组牵引传动系统[J].铁道机车车辆, 2008,
28(B12):5.DOI:10.3969/j.issn.1008-7842.2008.z1.023.。
