除氧器原理及水位控制
除氧器水位控制简介
除氧器水位控制简介目前超临界压力机组运行中，除氧器水位控制是工厂自动控制中的一部分。
其特点是由于机组的热力系统及运行特性决定了除氧器水位控制在不同的工况下可以自动先择单冲量或三冲量控制。
一、除氧器水位调节工艺流程。
工艺流程如图（一）所示，单台凝结水泵出力及单台汽动给水泵出力均为50%MCR。
电动给水泵通过液力偶合器变速运行，出力为30%MCR。
除氧器水箱正常水位2875mm,水容量425T。
机组在干态下（即160MW-600MW区间）滑压运行。
正常时高压加热器疏逐级自流到除氧器水箱。
#2~4低压加热器疏水逐级自流到低加疏水箱经低加疏水泵打入#3低加水侧入口，#1低加疏水直接流凝汽器扩容器。
除氧器的水位控制是通过轴封加热器出口的除氧器水位调节阀的节流从而改变进入除氧器的凝结水流量来调节的。
FT1：#4低加出口流量变送器；FT2：锅炉给水流量变送器；LS：除氧器水位开关；LT：除氧器水位变送器；I/P:电流压力转换器；SV:电磁阀；ZT:除氧器水位调节阀位置变送器.图 (一)二、除氧器水位调节控制部分除氧器水位控制简图如图（二）所示，系统采用了三冲量串控制和单冲量控制两种方式，以适应不同工况的需要。
测量元件：a)LT：除氧器水箱的运行参数相对比较低（额定：p=0.97MPa、t=176℃），所以在水位的测量部分并没有如汽泡水位测量一样有测量误差修正。
但是为了提高系统可靠性而采用了三个水位变送器取其三者平均值为除氧器的水位反信号。
b)LS：水位开关用来检知水位低1值、水位低2值、水位高1值、水位高2值、水位高3值并触发报警或启动相关保护。
c)FT1：给水流量测量信号来自锅炉协调控制中的给水流量反馈，采用的是节流孔板流量计，三个流量变送器取平均值作为给水流量，并加给水温度的修正。
d)FT2：凝给水进入除氧器的流量测点是按装在#4低加出口。
同样是节流孔板流量计，但是三个流量变送器取中间值为凝结水进入除氧器的反馈，没有温度的修正。
汽机除氧给水系统讲解
汽机除氧给水系统讲解一、除氧器除氧器是大型火电机组回热系统中重要的辅机之一，它的主要作用是除去凝结水中的氧和二氧化碳等非冷凝气体，其次将凝结水加热到除氧器运行压力下的饱和温度，加热汽源是四抽及其它方面的余汽，疏水等,从而提高了机组的热经济性，并将达到标准含氧量的饱和水储存于除氧器的水箱中随时满足锅炉的需要，保证锅炉的安全运行。
二、除氧器工作原理热力除氧原理：气体在水中的溶解度正比于该气体在水面的分压力，水中气体分压力的总合与水面混合气体的总压力相平衡，当水加热至沸腾时，水面各蒸汽的分压力接近混合气体的总压力，其它气体的分压力接近零，故不能溶解的其它气体被排出水面。
三、除氧器的运行1.除氧器滑压运行时，应保证除氧器水汽侧压差的大小与机组需要凝结水流量大小（及喷嘴流量大小）相匹配，才能使喷嘴达到最佳的雾化效果从而保证凝结水在喷雾除氧器段空间的除氧效果。
2、除氧器在安装投运前和大修后应进行安全门开启试验。
3、除氧器安装后投运、大修或长期停机后投运应对除氧系统进行除铁冲洗。
合格指标是：含铁量≤50μg∕l;悬浮物≤10μg∕L4、正常运行中的监视1）除氧器运行中应注意监视压力、温度要与机组运行工况相对应，温度变化率不能太大，压力不能超过额定值。
2）正常运行时，水位应投入自动，控制在正常范围之内。
3）正常运行时，辅助蒸汽供除氧器主、旁路压力控制投入自动，定值在0.147MPa。
4）正常运行时，溶氧量要合格，如含氧量超限，应调整除氧器电动排气门开度，使除氧器溶氧合格。
5）除氧器正常运行中应对就地水位计和远方水位计进行校核；对水位保护进行试3佥，保证其动作正常。
6）正常运行时应对各阀门、管道经常检查，不应有漏水、漏汽、汽水冲击振动等现象。
四、设备参数概述1.型式：卧式。
2、设计压力为：≥1.23MPa（g）;最高工作压力1.081MPa（a）r额定工作压力1.029MPa（a）β3、设计温度：≥392.2°C;最高工作温度368.7°C,额定工作温度362.1。
除氧器工作原理
除氧器工作原理
除氧器是一种常用于水系统中的设备，其工作原理是利用化学反应去除水中的溶解氧。
除氧器内部通常填充有一种特殊的除氧剂，例如活性炭或硫化钠等。
当水通过除氧器时，溶解在水中的氧气会与除氧剂发生化学反应。
这些化学反应会将氧气转化为不溶于水的气体，如氮气或二氧化碳，从而将水中的溶解氧含量降低。
除氧剂在除氧器中的填充物形成了一个大表面积，有效地增加了氧气与除氧剂之间的接触面积。
这样一来，氧气在通过除氧器时与除氧剂之间的反应速率就会增加，从而加快了除氧的过程。
此外，除氧器还通常配备有一个空气抽吸装置。
这个装置可以将除氧过程中生成的气体从除氧器中抽出，并排出到环境中。
这样一来，除氧器内部的气体氧浓度就会保持在较低水平，有助于更好地去除水中的溶解氧。
除氧器在许多领域中都有广泛的应用，特别是在锅炉、冷却水循环系统和饮用水处理中。
通过使用除氧器，可以有效地降低水中的溶解氧含量，防止金属腐蚀、泡沫和沉淀等问题的发生，并提高水系统的性能和寿命。
一体式除氧器水位控制与保护介绍
Ｉ ｒ ｄ ｃ ｉ ｎ ｔ ｖ ｌＣｏ ｒ ｌａ ｄ Ｍ ａ ｎｔ ｎａ ｃ ｎｔ ０ ｕ ｔ０ ｏ Ｌｅ ｅ ｎｔ ｏ ｎ ｉ ｅ ｎ ｅ
ｏ ｈｅ Ｉ ｅ ｒ ｔ ｄ Ｄｅ ｅ ａ ｏ ｆ ｔ ｎｔ ｇ ａ ｅ ａ ｒ ｔ ｒ
ＪＡＮＧ ｏ ｅ Ｉ Ｈａ ｙ ，ＹＡＮＧ ｕ ，Ｌ Ｕ Ｊ ｎ １ Ｎａ
ｄ ａ ｒｔ ｒ ｓ ｏ ｔ ｌ ｄｗｉ ｒ ｌ ａｅ ｄｕ ｔ ｇ ｓ ｓｅ ． Ｔ ｅｄａ ｔｒ ｏ ｏｈ ｐ ｅａ ｄｏ ｅｆ ｗ ａｖ ａ ｅｂ ｅ ｅ ｅａｏ ｎ ｒ ｌ ｔ ａｔ ｐｉ ｔ ａ ｊｓｉ ｙ ｔ ｉｃ ｏ ｅ ｈ ｉ ｃ ｄ ｎ ｍ ｈ ｉ ｍｅｅｓ ｆｂ ｔ ｉ ｎ ｖ ｒｌ ｖ ｌ ｈ ｖ ｅ ｎ ｐ ｏ ｅ
ｃ ｌｕ ａ ｅ ａ ｅ ｎ ａｌ ｗｅ ｌｗ ｅ ｏ ｉ ｎ ｎ ｗｎ ｆ ｗｒ ｔ ． ａｃ ｌｔ ｄ ｂ ｓ ｄ ｏ ｌ ｏ ｄｆ ｏ ｖ ｌ ｃｔ ａ ｄ ｋ ｏ ｌ ｙ ｏ ａｅ
Ｋ ｙＷｏｄ ： ｔ ｒ ｔ ； ｅ ｅａｏ ； ａ ｅ ｌ ｅ ； ｏ ｔ ｌ ａ ｊ ｓｉ ； ｐ ｒ ｔ ｎ ｍａ ｔｎ ｎ ｅ ｅ ｒ ｓ ｉ ｅ ａｅ ｄ ａ ｒ ｔｒ ｗ ｔｒ ｅ ｌ ｃ ｎ ｒ ； ｄｕ ｔ ｇ ｏ ｅ ａｉ ； ｉ ｅ ａ ｃ ｎ ｇ ｄ ｖ ｏ ｎ ｏ ｎ
（ ｒｉ Ｂ ｉ ｒ ｏ Ｌ ｄ ， ｒｉ，Ｈｅｏ ｇ ａｇ ５０ ６ Ｃ ｉａ Ｈａｂｎ ｏｌ ， ｔ． Ｈａｂｎ ｅＣ ｉ ｎｊ ｎ ．１０ ４ ， ｈｎｊ ｌ ｉ
Ａｂ ｔａ ｔ ｓｒ ｃ ：Ｄｅ ｅ ａ ｏ ｓ ａ ａ ｒ ｔ ｒｉ ｎ ｉ ｏ ｔ ｎ ｕ ｉ ａ ｙ ｅ ｕ ｐ ｅ ｔｉ ｈ ｅ ｅ ｔ ｇ ｓ ｓ ｅ ｏ ｕ ｂ ｎ ｅ ｅ ａ ｏ ｎ ｔ ｔ ｔ ｒ ｍｐ ｒ ａ ｔａ ｘ ｌ ｒ ｑ ｉｍ ｎ ｎ ｔ ｅ ｒ ｈ ａ ｉ ｙ ｔ ｍ ｆｔ ｒ ｉｅ ｇ ｎ ｒ ｔ ｒ ｕ ｉ．Ｉ ｓ ｗ
除氧器工作原理
除氧器除氧器的主要作用是除去给水中的氧气,保证给水的品质。
水中溶解了氧气,就会使与水接触的金属腐蚀;在热交换器中若有气体聚集就会妨碍传热过程的进行,降低设备的传热效果。
因此水中溶解有任何气体都是不利的,尤其是氧气,它将直接威胁设备的安全运行。
除氧器又是给水回热系统中的一个混合式加热器,同时高压加热器的疏水、化学补水及全厂各处水质合格的疏水、排气等均可通入除氧器汇总并加以利用,减少发电厂的汽水损失。
当水和某种气体混合物接触时,就会有一部分气体融解到水中去。
气体的溶解度就是表示气体溶解于水中的数量,以毫克/升计值,它和气体的种类以及它在水面的分压力、和水的温度有关。
在一定的压力下,水的温度越高,气体的溶解度就越小；反之,气体的溶解度就越大。
同时气体在水面的分压力越高,其溶解度就越大,反之,其溶解度也越低。
天然水中常含有大量溶解的氧气,可达10毫克/升。
汽轮机的凝结水可能融有大量氧气,因为空气能通过处于真空状态下的设备不严密部分渗入进去。
此外,补充水中也含有氧气及二氧化碳等其他气体。
液面上气体混合物的全压力中，包括有液体蒸汽的分压力，将水加热时,液面附近水蒸气的分压力就会增加,相应的液面附近其他气体的分压力就会降低。
当水加热到沸点时,蒸汽的分压力就会接近液面上的全压力,此时液面上其他气体的分压力几乎接近于零,于是这些气体将完全从水中清除出去。
要达到这一点,不仅要将水加热到沸点,还要使液面上没有这些气体存在,即将逸出的气体随时排走。
除氧器的工作原理即利用蒸汽对水进行加热,使水达到一定压力下的饱和温度,即沸点。
这时除氧器的空间充满着水蒸汽,而氧气的分压力逐渐降低为零,溶解于水的氧气将全部逸出,以保证给水含氧量合格。
除氧器设备与运行除氧器的主要作用就是将给水中的氧气除去,保证给水的品质。
水中含有氧气，会使金属设备受到腐蚀，直接威胁热力设备的安全运行，另外还会影响汽水传热过程的进行，降低了传热效果，对经济性是很不利的。

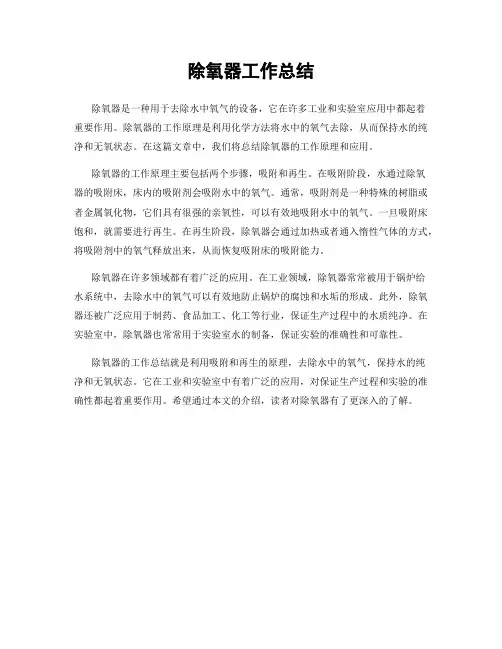

除氧器工作总结
除氧器工作总结
除氧器是一种用于去除水中氧气的设备，它在许多工业和实验室应用中都起着
重要作用。
除氧器的工作原理是利用化学方法将水中的氧气去除，从而保持水的纯净和无氧状态。
在这篇文章中，我们将总结除氧器的工作原理和应用。
除氧器的工作原理主要包括两个步骤，吸附和再生。
在吸附阶段，水通过除氧
器的吸附床，床内的吸附剂会吸附水中的氧气。
通常，吸附剂是一种特殊的树脂或者金属氧化物，它们具有很强的亲氧性，可以有效地吸附水中的氧气。
一旦吸附床饱和，就需要进行再生。
在再生阶段，除氧器会通过加热或者通入惰性气体的方式，将吸附剂中的氧气释放出来，从而恢复吸附床的吸附能力。
除氧器在许多领域都有着广泛的应用。
在工业领域，除氧器常常被用于锅炉给
水系统中，去除水中的氧气可以有效地防止锅炉的腐蚀和水垢的形成。
此外，除氧器还被广泛应用于制药、食品加工、化工等行业，保证生产过程中的水质纯净。
在实验室中，除氧器也常常用于实验室水的制备，保证实验的准确性和可靠性。
除氧器的工作总结就是利用吸附和再生的原理，去除水中的氧气，保持水的纯
净和无氧状态。
它在工业和实验室中有着广泛的应用，对保证生产过程和实验的准确性都起着重要作用。
希望通过本文的介绍，读者对除氧器有了更深入的了解。
除氧器除氧的原理
除氧器除氧的原理（热力除氧）两个必要条件：1、亨利定律：当液体表面的某种气体与溶解于液体中该气体处于进/正比：b=KPb/Po ( mg/L ) 当液面上不凝结气体的分压力一直维持零值，小于水中该溶解气体的平衡压力Pb时，该气体就会在不平衡压力差△P的作用下，自水中离析出来。
即要及时将液面上的气体排出，使液面上不凝结气体的分压力近似为零。
2、道尔顿定律：混合气体的全压力等于各组成气体的分压力之和，除氧塔空间的总压力P等于水中所溶解各种气体在水面上不凝结气体的分压力Pi与水面上蒸汽分压力Ps之和，即：P=∑Pi ﹢Ps 在除氧器中，将水加热至工作压力下的饱和温度，水逐渐蒸发，水表面的蒸汽压力逐渐增大，近似等于总压力，其它气体的分压力近于或等于零，就可能让水中的各种气体完全析出。
热力除喷雾式氧器原理：热力除氧的原理是根据气体溶解定律（道尔顿和亨利定律）来除掉水中的溶解氧及CO2等其它气体。
需要除氧的含氧水经过除氧头中的喷嘴雾化成细滴，雾状的水滴在经过填料层落至除氧水贮水箱内。
蒸气由下而上流动以加热水滴，被除去的氧气和部分蒸气由顶部排气管排出。
与淋水盘式除氧器相比，喷雾式除氧器具有体积小、重量轻、结构简单、维护方便、除氧效果好和对进水温度要求低等优点，因此应用较为广泛。
按照工作压力可将热力除氧器分为低压热力除氧器（工作蒸汽压力为0.02Mpa，水温104℃）和高压热力除氧器（工作蒸汽压力大于0.32Mpa，水温大于145℃）。
内置式除氧器及安全节能分析2007-6-28 16:42:00 朱志忠供稿收藏1概要目前国内电站大多使用传统式除氧器对给水进行除氧，各种教材、资料基本上都是介绍传统式除氧器的原理及其使用和维护。
随着传统式除氧器一些弊端的出现，研究人员开发了一种新型的内置式除氧器，并在电站中实际应用。
尽管还存在一些问题，但这种除氧器结构新颖、加热速度快、除氧效果好，只要善于使用和维护，仍不失为一种优良的除氧器。
除氧器水位自动调节原理
除氧器水位调节系统简介王荣鑫一、除氧器水位调节的意义：除氧器水箱用以保证锅炉有一定的给水储备量，一般要求能满足锅炉额定负荷下连续运行15—20min的给水量。
水位太低因储备量不足而危及锅炉的安全运行，还可能使给水泵入口汽化，导致给水泵不能正常工作；水位太高，可能淹没除氧头而影响除氧效果。
一般要求水位在规定值±100mm—±200mm范围内，所以除氧器设计有水位自动控制系统，并有高、低水位异常报警和连锁保护。
将给水加热到相应除氧器内压力的饱和温度，可以保证气体从水中分离出来，很好地清除氧气。
给水在除氧器中清除氧气的主要机理是加热除氧。
除氧器除了通过用汽轮机抽汽加热给水到沸腾状态以除氧外，还担负着向给水泵不断供水的任务，为了保证给水泵安全运行，即要求避免给水泵入口发生汽化或缺水事故，一定要保证除氧器下部的给水箱保持规定的水位。
除氧器水位过低，除了影响给水泵安全运行之外，甚至会威胁锅炉上水，造成停炉事故；除氧器给水箱水位过高，汽轮机汽封将上水，抽汽管将发生水击，威胁汽轮机的安全运行；因此要设计可靠的除氧器水位自动调节系统。
二、除氧器水位自动调节原理：除氧器水位自动调节系统根据热力系统设计的不同有不同的设计思路。
中小型机组有的采用单冲量单回路调节系统，通过控制化学水补给水门或者低压加热器至除氧器的调节阀来实现，也有采用三冲量控制系统。
大型机都采用全程控制系统，当给水流量从零到一定值（如10%额定负荷）时，系统单冲量水位控制系统，当给水流量大于一定值（如10%额定负荷）时，系统为三冲量水位控制系统，即水位控制器接受三个输入信号：水位信号、化学水流量、给水流量。
两种方式的切换通过逻辑切换实现，控制主凝结水到除氧器的进水阀。
大型机组的除氧器水位为全程控制系统，当给水流量小时，采用单冲量水位控制系统，当给水流量大时切换至三冲量水位控制系统。
三冲量分别为除氧器水位、给水流量、凝结水流量。
下图中为除氧器水位全程控制图。
