口腔负压系统的分类及管道排布
为什么选用集中负压
为什么选口腔科专用中央负压抽吸系统一、牙椅自带的负压系统是如何产生负压的，无论是进口还是国产的牙椅，基本都是靠以下两种方法产生负压：用水产生负压或用气产生负压。
1、用水产生负压的负压原理。
我们以下简称为水射流阀。
请看下图：水射流阀有3个连接孔分别是进水口，负压口和排污口。
它是靠水从上(进水口)往下(排污口)流动而产生负压。
其物理原理很简单,水流动时在阀芯内形成真空.此时负压口产生了压力差从而形成了吸力。
水射流阀存在一个很大的缺陷。
因为它是靠水流动去产生负压，所以负压会随着水的供应不稳定而缺乏吸力，或导致口腔污染物反流的现象。
而且因为负压口和阀芯的孔径比教细，非常容易堵塞，所以水射流阀是需要经常维护。
另外水射流阀是靠水的不断流动来产生负压，所以它非常的耗水。
2、用气产生负压的负压发生器，我们以下简称为气射流阀。
看下图：气射流阀的结构和原理与水射流阀基本一致，都是利用气在阀芯内快速流动产生压力差来带动负压。
气射流阀也存在着很多的缺陷。
由于它是靠压缩机的气来产生负压，所以会增加压缩机的负荷。
让压缩机容易受损和减短寿命。
当医生用快机磨牙而同时用负压的情况下，负压会因为供气不稳定而导致吸力变弱。
而且压缩机无法长期不停的工作，所以其射流阀也无法长期为医生提供负压。
另外射流阀排污时带有气压，下水道里沉淀的细菌和污垢会被吹起。
这些细菌会随着洗手盆，地漏的空气上扬到诊室的空气中造成二次污染。
大致上我们可以总结牙椅配备的负压发生器有以下几个缺点：1.非常弱的抽吸2.抽吸不稳定3.容易堵塞4.耗费资源（水和压缩气，增加气泵的负荷）5.达不到手术抽吸的要求6.产生诊室的二次污染综合了以上的几个弱点，您还会觉得牙椅配备的负压发生器满足追求完美的您的需求吗？答案肯定是否定的。
二、中央负压泵的类型市面上的中央负压系统有很多不同品牌，有进口的，有国产的。
但其实都归纳为三大类：*干抽式负压系统（适合技工桌及每台牙椅装置分离器使用）*湿抽式负压系统（适合综合医院负压带和妇科使用）*半干或者半湿式（适合口腔科，抽吸量大，抽吸力适中）1、干抽式负压系统是采用了漩涡式风泵来产生负压吸力。
医院口腔科医用气体系统的设计
l公用工程设计I胁如Ⅲ娩仉I枷【文章编号】1007-9刎B7(2008)增刊-c104姚医院口腔科医用气体系统的设计■马玉涛1。
马震2(1．中国中元国际工程公司，北京10089；2．河南省安阳市规划设计院，河南安阳455000)【摘要】口腔科医用气体系统是保证口腔综合治疗台能正常使用的重要条件。
口腔科所需医用气体主要包括压缩空气、负压吸引和氧气。
文章主要介绍了医院口腔科用压缩空气、负压和氧气等医用气体系统与一般病房、手术室相比在压力、流量、施工安装方面的一些特点和作者在设计中的一些体会。
【关键词】口腔科；压缩空气系统；负压系统；氧气系统【中图分类号】TU246．12【文献标志码】B1引言随着人们生活水平的提高，口腔卫生知识的普及和人们自我保护意识的增强，人们对口腔健康的要求也越来越高，口腔门诊的需求量也在逐步增大，特别是综合性医院拥有的口腔综合治疗台的数量在不断增加。
医院口腔科用医用气体包括负压、压缩空气和氧气。
其中负压、压缩空气系统在使用压力和流量上与病房手术室等处医疗用气系统所有不同。
2医疗用气系统2．1口腔科压缩空气系统压缩空气是口腔治疗中必不可少的动力，气动高速、低速手机，三用枪和气动器械盘等都需要压缩空气驱动，压缩空气也是消毒前冲洗手机内管路的气源。
一个能提供干净、干燥、无油的稳定强力和洁净卫生的医疗用压缩空气的系统是保证口腔综合治疗台正常工作首要条件。
2．2口腔科用压缩空气系统压力及流量口腔科所用压缩空气可与医院所用压缩管道系统使用同一系统，也可设专门供口腔科的空压机房。
口腔科用压缩空气压力与病房手术室需要压力不同，～般口腔科压缩空气所使用压力为o．5M pa—o．8M pa，根据所选牙椅的品牌不同，有所不同。
病房、手术室压缩空气使用压力一般在o．45M Pa～0．5M pa。
手术室用压缩空气单嘴压缩空气所需耗气量取30L／nl i n，病房用压缩空气系统单嘴压缩空气所需耗气量取20L／r ni I l。
牙科负压管道的原理是
牙科负压管道的原理是
牙科负压管道的原理是利用负压系统来实现吸附牙科治疗中产生的污水和废气，并将其排放到外部环境中，以保持牙科诊所的卫生环境。
具体原理如下：
1. 通风系统：牙科负压管道中设有通风系统，通过排风扇或负压泵，将管道内的空气抽出，形成负压环境。
负压环境可以防止污水和废气的外溢和扩散。
2. 吸入装置：牙科负压管道连接牙椅和吸引器，牙科治疗过程中产生的污水和废气会被吸引器吸入管道中。
3. 阀门和过滤器：牙科负压管道中设有阀门和过滤器，阀门可控制负压的强度和方向，过滤器用于过滤污水和废气中的固体颗粒和细菌，确保排放的空气清洁。
4. 排放系统：牙科负压管道的末端可以连接到污水管道或通过烟囱排放到室外。
污水经过处理可以达到环保标准。
通过以上原理，牙科负压管道可以有效地收集和排放污水和废气，减少了污染物对环境和人体的影响，提供了一个清洁、卫生的工作环境。
口腔负压吸引器使用方法及注意事项
口腔负压吸引器使用方法及注意事项本文档旨在向您介绍口腔负压吸引器的使用方法及注意事项。
口腔负压吸引器是一种常用的医疗设备，用于清理口腔中的积水和分泌物，确保口腔卫生。
为了正确和安全地使用口腔负压吸引器，请遵循以下步骤和注意事项。
使用方法1. 准备工作：- 确保口腔负压吸引器清洁卫生，消毒后再行使用。
- 检查吸引器的管路及嘴头是否完好无损，如有损坏请更换。
- 将吸引器连接到负压源上，确保设备供电正常。
2. 操作口腔负压吸引器：- 确保使用前双手洗净并消毒。
- 将嘴头轻轻放入患者口腔中，避免其触及到患者的牙齿或口腔黏膜。
- 打开负压源开关，开始吸引。
- 每次使用时，应保持吸引器的嘴头清洁，以防止交叉感染。
3. 使用后的清洁与维护：- 使用后，将嘴头从吸引器上拆卸下来。
- 用温水进行冲洗，然后进行彻底的清洁和消毒。
- 定期检查吸引器的管路和吸引力是否正常，如发现异常应及时修复或更换。
注意事项- 口腔负压吸引器只能由专业医护人员操作，禁止非专业人员操作。
- 使用前必须仔细阅读并理解吸引器的使用说明书。
- 使用吸引器时应注意操作技巧，谨慎避免损伤患者口腔黏膜或牙齿。
- 使用过程中应随时关注吸引器的负压情况，确保嘴头的吸引力能够满足需求。
- 不得将吸引器用于非医疗用途或非指定用途。
- 定期维护和检查吸引器，确保设备的正常工作状态。
以上是口腔负压吸引器的使用方法及注意事项，请在使用前仔细阅读并遵循相关指导，以确保您的安全和患者的口腔卫生。
如有任何疑问或困惑，请咨询专业医护人员。

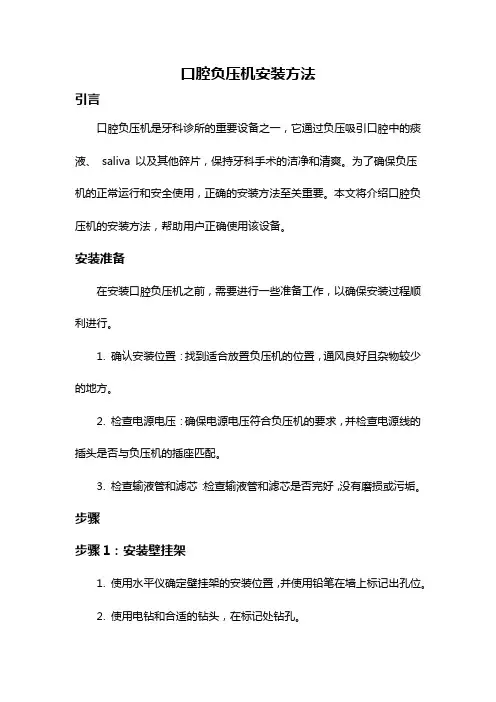

口腔负压机安装方法
口腔负压机安装方法引言口腔负压机是牙科诊所的重要设备之一，它通过负压吸引口腔中的痰液、saliva 以及其他碎片，保持牙科手术的洁净和清爽。
为了确保负压机的正常运行和安全使用，正确的安装方法至关重要。
本文将介绍口腔负压机的安装方法，帮助用户正确使用该设备。
安装准备在安装口腔负压机之前，需要进行一些准备工作，以确保安装过程顺利进行。
1. 确认安装位置：找到适合放置负压机的位置，通风良好且杂物较少的地方。
2. 检查电源电压：确保电源电压符合负压机的要求，并检查电源线的插头是否与负压机的插座匹配。
3. 检查输液管和滤芯：检查输液管和滤芯是否完好，没有磨损或污垢。
步骤步骤1：安装壁挂架1. 使用水平仪确定壁挂架的安装位置，并使用铅笔在墙上标记出孔位。
2. 使用电钻和合适的钻头，在标记处钻孔。
3. 将壁挂架固定在墙上，并使用水平仪确保其水平。
步骤2：安装吸引器支架1. 将吸引器支架安装在壁挂架上，确保其稳固。
2. 根据负压机的具体尺寸，调整吸引器支架的高度，使其与负压机底座对齐。
步骤3：安装负压机1. 将负压机放置在吸引器支架上，确保安全可靠。
2. 将负压机的电源线插入对应的插座，并确保插头与插座连接紧密。
步骤4：连接输液管1. 将输液管的一端连接到负压机的吸入口，确保连接紧密。
2. 将输液管的另一端连接到患者吸入口具体位置（一般在牙椅的一侧或前方），并确保连接紧密。
步骤5：安装滤芯1. 打开负压机的滤芯仓门，将滤芯安装到滤芯仓中。
2. 关闭滤芯仓门，并确保其密封。
测试与调试安装完成后，需要对口腔负压机进行测试和调试，确保其正常运行。
1. 启动负压机，观察其工作状态和吸力情况。
2. 检查输液管和滤芯是否正常连接，并确保没有漏气。
3. 模拟患者吸入口使用负压机，检查负压机的吸力是否稳定且充足。
4. 检查负压机的噪音是否在可接受范围内。
结论正确的口腔负压机的安装方法对于保证其正常运行和安全使用至关重要。
通过准备工作、安装步骤以及测试与调试，用户可以成功安装和使用负压机，并为牙科诊所的工作提供必要的支持和保障。
牙椅负压原理
牙椅负压原理一、工作原理牙椅负压原理是指通过负压系统，将牙椅上方的空气抽出，从而形成一种负压环境。
负压环境能够有效地控制牙椅周围的空气流动，避免细菌和病毒的传播。
牙椅负压系统由吸气管、过滤器和负压泵组成。
当患者坐在牙椅上时，牙椅负压系统会启动，将空气抽入吸气管，并通过过滤器过滤掉细菌和病毒。
然后，负压泵将过滤后的空气排出，从而保持椅面周围的空气清洁。
二、应用牙椅负压原理在牙科诊所中有广泛的应用。
首先，牙椅负压系统可以有效地控制牙科手术期间的感染风险。
在手术期间，患者的口腔会产生大量的细菌和病毒，如果没有采取有效的控制措施，这些病原体可能会通过空气传播给医生和其他患者。
而牙椅负压系统能够将这些病原体过滤掉，从而保证手术环境的清洁和安全。
牙椅负压系统还可以改善患者的舒适度。
在一般的牙科治疗过程中，患者需要长时间保持口腔张开姿势，这样容易导致口腔干燥和不适感。
而牙椅负压系统可以通过控制椅面周围的空气流动，减少口腔干燥的问题，提高患者的舒适度。
三、优势牙椅负压系统相比传统的牙椅系统具有许多优势。
首先，牙椅负压系统能够有效地减少感染风险。
通过过滤空气中的细菌和病毒，可以降低医生和患者的感染风险，保障医疗安全。
牙椅负压系统能够提高工作效率。
由于牙椅负压系统能够控制空气流动，减少细菌和病毒的传播，医生在手术中不需要频繁更换手套和口罩，从而提高工作效率。
牙椅负压系统还能够提高患者的满意度。
通过减少口腔干燥和不适感，牙椅负压系统可以提供更加舒适的治疗环境，使患者更加满意。
牙椅负压原理通过负压系统控制牙椅周围的空气流动，有效地减少感染风险，提高工作效率和患者的满意度。
在牙科诊所中广泛应用牙椅负压系统，将为患者提供更加安全和舒适的治疗环境。
口腔负压系统的分类及管道排布
口腔科负压系统的分类及管道排布近年来口腔负压吸引系统的应用越来越广泛，但是很多口腔医生对其还不完全了解，本文就口腔负压吸引系统的分类和管道排布进行简单的阐述。
以方便选择及前期准备。
口腔负压系统的分类目前有两种不同的分类。
一种把口腔负压系统分为干式和湿式两类。
另外一种分类方式把口腔负压系统分为干式、湿式以及半干式。
前一种分类方式按照管道内是否有液体来分类，管道中有液体为湿式，管道中没有液体为干式。
管道中没有液体也就意味着液体在治疗机内已经进行分离。
虽然这种分类方法貌似简单易于判断但是并不能很好的涵盖不同的负压系统。
下面着重介绍分成三类的分类方式。
干式，产生负压的装置为气环泵，气液分离在治疗机内进行。
管道内没有液体。
半干式，产生负压的装置为气环泵，气液分离集中进行，管道内有液体。
湿式，产生负压的装置为液环泵，治疗机内不需要气液分离装置，设备需要外接自来水。
干式负压系统主要用于设备内已安装有气液分离装置，或者负压设备只能安装于楼顶等高于治疗机平面的位置。
有人认为为了卫生而采用干式系统是个误区，因为干式系统虽然管道内没有液体，但是分离装置分散并且位于治疗机内，一旦出现泄露会泄露在治疗室内。
而负压系统的管路中因为负压的存在，即使管路出现破损，也不大会泄露。
湿式负压系统采用的是水环泵，水环泵的特点是负压值高而流量小。
通常用于手术较多，抽吸物以液体为主的情况下，可用于门诊手术室等。
半干式负压系统，为目前主流的负压系统。
气环式负压泵保证了足够的流量以防止交叉感染，避免医患间呼吸道疾病的传播。
集中进行气液分离又节约了成本。
也更方便安装重金属收集装置。
半干式负压系统的气液分离装置又可分为沉淀式和离心式分离。
图一图一所示，三种不同负压系统的负压值和流量对比。
了解了口腔负压系统的分类后再谈谈负压系统的管路排布。
主要针对口腔科，大型口腔医院需专业人员设计管路。
三种不同分类的管路排布要求稍有不同，不同公司的设备对管路的要求也不尽相同。
牙椅管路要求
牙椅参考中心点
下水管PVC（白色）
外径∅40mm，内径 ∅36.5mm
负压管PVC（白色） 外径∅40mm，内径 ∅36.5mm
自来水管 4/8"铜管 ,内丝接头.
病人脚方向
1.负压通讯线管. ∅20mm,管内预留 负压通讯线1mm²两根至负压泵. 2.电源管.∅20mm 电源线1.5mm²火、零、地至开关箱 空气开关.
若选用中央负压系统负压管从牙椅底座敷设至负压吸引机旁管径为内径365mm外径40mm所有弯头为45材质为pvc
内窺镜线管 （白色PVC）
外径∅50mm
病人头方向
ቤተ መጻሕፍቲ ባይዱ
注： 1.所有管道出口高于地面5mm-1cm。 2.电源线，负压通讯线预留长700mm . 3.负压管、下水管所有弯头为45度。
压缩空气管,铜管 4/8"三通内丝接头.
6.若选用中央负压系统，负压管从牙椅底座敷设至负压吸引
机旁,管径为内径36.5mm,外径40mm,所有弯头为45°,材质为
PVC.
7.内窥镜线管从牙椅底座敷设至电脑主机旁。管径为50 mm,
材质为PVC,所有弯头为45°.
详见<地箱开口图>.
4
4
机旁。管径为 8",壁厚1mm,材质为铜. 二端接头为 8"内螺纹.
4.自来水管从牙椅底座敷设至总水过滤器出口处,管径为>=
4
4
8",壁厚1mm,材质为铜. 二端接头为 8"内螺纹.水过滤芯
a<0.08mm.
5.下水管从牙椅底座敷设至下水总管。管径为内径36.5mm,
外径40mm,所有弯头为45°,材质为PVC.
地箱开口图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
口腔科负压系统的分类与管道排布
近年来口腔负压吸引系统的应用越来越广泛，但是很多口腔医生对其还不完全了解，本文就口腔负压吸引系统的分类和管道排布进行简单的阐述。
以方便选择与前期准备。
口腔负压系统的分类目前有两种不同的分类。
一种把口腔负压系统分为干式和湿式两类。
另外一种分类方式把口腔负压系统分为干式、湿式以与半干式。
前一种分类方式按照管道内是否有液体来分类，管道中有液体为湿式，管道中没有液体为干式。
管道中没有液体也就意味着液体在治疗机内已经进行分离。
虽然这种分类方法貌似简单易于判断但是并不能很好的涵盖不同的负压系统。
下面着重介绍分成三类的分类方式。
干式，产生负压的装置为气环泵，气液分离在治疗机内进行。
管道内没有液体。
半干式，产生负压的装置为气环泵，气液分离集中进行，管道内有液体。
湿式，产生负压的装置为液环泵，治疗机内不需要气液分离装置，设备需要外接自来水。
干式负压系统主要用于设备内已安装有气液分离装置，或者负压设备只能安装于楼顶等高于治疗机平面的位置。
有人认为为了卫生而采用干式系统是个误区，因为干式系统虽然管道内没有液体，但是分离装置分散并且位于治疗机内，一旦出现泄露会泄露在治疗室内。
而负压系统的管路中因为负压的存在，即使管路出现破损，也不大会
泄露。
湿式负压系统采用的是水环泵，水环泵的特点是负压值高而流量小。
通常用于手术较多，抽吸物以液体为主的情况下，可用于门诊手术室等。
半干式负压系统，为目前主流的负压系统。
气环式负压泵保证了足够的流量以防止交叉感染，避免医患间呼吸道疾病的传播。
集中进行气液分离又节约了成本。
也更方便安装重金属收集装置。
半干式负压系统的气液分离装置又可分为沉淀式和离心式分离。
图一
图一所示，三种不同负压系统的负压值和流量对比。
了解了口腔负压系统的分类后再谈谈负压系统的管路排布。
主要针对口腔科，大型口腔医院需专业人员设计管路。
三种不同分类的管路排布要求稍有不同，不同公司的设备对管路的要求也不尽一样。
管路的排布有几个基本原则，首先是管路渐粗的原则，通常治疗机房间内采用∮30，口腔科主管路通常采用∮50的主管路。
口腔医院根据规模主管路要更粗。
另外要求管路避免90度转角，可采用两个弯头过渡的方式。
所有转角要求顺流向45度转角。
见图二。
图二
需要和管路同时排布信号线，信号线采用并联接法，建议采用1.5mm 以上铜芯线。
干式系统因为管路内没有液体，所以负压设备可放在高于治疗机水平。
半干式与湿式系统原则上要和治疗机同一水平或位于楼下。
如果放置稍高的水平（比如台面上），原则上不要超过治疗机平面1.5米。
当排管时需要跨过之前管路时近负压泵管路应从下方通过。
半干式系统不同公司要求有不同，DURR公司建议采用星形方式布管。
每台治疗机单独一根管路到负压泵。
参见图三。
图三
意大利CATTANI公司要求采用树状方式布管，并在管路适当位置安装负压平衡阀。
参见图四。
图四
用户可根据自身的具体情况选用。
湿式负压系统（水环泵）因其负压值较高，相对干式与半干式管路可采用稍细的管路。
负压泵位置请预留上水。
负压设备往往较怕高温，安装位置需通风并采取有效降温措施（空调等）通风可大致根据watt x 0.3= ? m3/h 选用合适的换气扇。
环境温度建议不超过30度。
负压设备的排气一定要排到室外，不可直接排放在泵房内。
并且当有不止一台负压泵时，每台负压泵的排气管需单独排向室外，不可串联成一根管路排出。
因为排气温度较高，避免其中一台设备停止工作时，高温气体进入停止工作的设备内造成管路的损坏。
此文章仅仅就一些基本原则予以阐述，欢迎和作者沟通，。
