高速公路声屏障的设计说明书

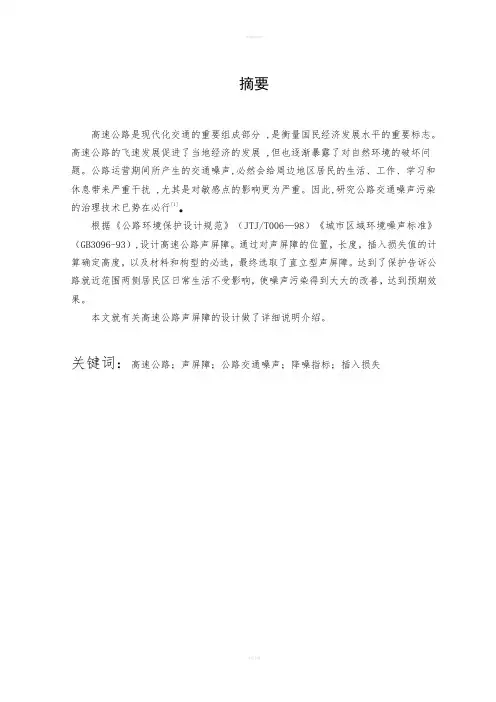

摘要高速公路是现代化交通的重要组成部分 ,是衡量国民经济发展水平的重要标志。

高速公路的飞速发展促进了当地经济的发展 ,但也逐渐暴露了对自然环境的破坏问题。

公路运营期间所产生的交通噪声,必然会给周边地区居民的生活、工作、学习和休息带来严重干扰 ,尤其是对敏感点的影响更为严重。

因此,研究公路交通噪声污染的治理技术已势在必行[1]。

根据《公路环境保护设计规范》（JTJ/T006—98）《城市区域环境噪声标准》（GB3096-93）,设计高速公路声屏障。

通过对声屏障的位置，长度，插入损失值的计算确定高度，以及材料和构型的必选，最终选取了直立型声屏障。

达到了保护告诉公路就近范围两侧居民区日常生活不受影响，使噪声污染得到大大的改善，达到预期效果。

本文就有关高速公路声屏障的设计做了详细说明介绍。

关键词：高速公路；声屏障；公路交通噪声；降噪指标；插入损失AbstractHighway is an important part of modern transportation, serves as an important symbol of national economic development. The rapid development of highway will promote the development of local economy, but also gradually exposed the damage to the natural environment. Highway traffic noise generated by during operation, will inevitably to the surrounding area residents' life, work, study, rest and serious interference, especially the sensitive effect is more serious. Therefore, research of highway traffic noise pollution control technology has been imperative.According to the design specification of highway environmental protection (JTJ/T006-98), "urban regional environmental noise standards" (GB3096-93), the design of highway noise barrier. Based on the location of the noise barrier, length, calculate and determine the height of the insertion loss value, and the choice of materials and configuration, vertical noise barrier is finally chosen. Up to the scope of protection of highway nearby communities on both sides of the daily life is not affected, greatly improve the noise pollution, and achieve the desired effect.This article is about the design of highway noise barrier made detailed introduction.Key words: highway; Sound barrier; Highway traffic noise. The noise reduction index; Insertion loss目录第一章绪论 (1)1.1本设计的目的 (1)1.2本设计的任务内容及要求 (1)1.2.1内容 (1)1.2.2要求 (1)1.3 设计原则 (2)1.4 噪声的基本知识 (2)1.4.1噪声的来源 (2)1.4.2噪声的危害 (2)1.4.3噪声控制技术 (2)第二章声屏障的声学设计基础 (3)2.1 声学原理 (3)2.2 声屏障的声绕射（ΔLd） (4)2.3 声程差 (4)第三章声屏障设计与计算 (5)3.1 声屏障的声衰减 (5)3.1.1声屏障的声透射（ΔLt） (5)3.1.2 声屏障的反射 (5)3.1.3 地面及障碍物的声衰减 (5)3.2 插入损失值的计算以及修正 (5)3.2.1 目标插入损失值的计算 (5)3.2.2 绕射声衰减△Ld的计算 (6)3.2.4 无限长线声源及有限长声屏障修正△Ld (7)3.3 声屏障的长度的确定 (8)3.4 位置的确定 (8)3.5 方案的比选与h和△Ld的确定........................................................................................ 9、10第四章声屏障的选型 (10)4.1 声屏障形状的选择 (10)4.1.1 直立型声屏障 (10)4.1.2 折板型和弯曲型声屏障 (10)4.1.3 半封闭型声屏障 (11)4.1.4 全封闭型声屏障 (11)4.2 声屏障材料的选择 (11)4.2.1多孔材料的吸声机理: (11)4.2.2 影响多孔吸声材料吸声特性的因素分析.................................................... 11、12、134.3 声屏障参数 (14)总结 (15)参考文献 (16)第一章绪论1.1本设计的目的本次设计是在我们学习了大学的全部基础课，技术基础课以及部分专业课之后而进行。

HJT+90-2004+声屏障声学设计和测量规范[1]

声屏障声学设计和测量规范Norm on Acoustical Design and Measurement of Noise Barriers目次前言1．主题内容与适用范围 (1)2．规范性引用文件 (1)3．名词术语 (1)4．声屏障的声学设计 (3)5．声屏障声学性能的测量方法 (13)6．声屏障工程的环保验收 (20)附录A(规范性附录)反射声修正量△Lr的计算 (22)附录B(规范性附录)等效频率fe的计算 (26)附录C(资料性附录)参考文献 (27)前言为了贯彻执行《中华人民共和国环境噪声污染防治法》第36条“建设经过已有的噪声敏感建筑物集中区域的高速公路和城市高架、轻轨道路，有可能造成环境污染的，应当设置声屏障或者采取其他有效的控制环境噪声污染的措施”，制订本规范。

本规范规定了声屏障的声学设计和声学性能的测量方法。

本规范的附录A、B是规范性附录。

附录C是资料性附录。

本规范由国家环境保护总局科技标准司提出并归口。

本规范起草单位：中国科学院声学研究所、同济大学声学研究所、北京市劳动保护科学研究所、福建省环境监测中心。

参加单位：青岛海洋大学物理系、北京市环境监测中心、上海市环境科学研究院、天津市环境监测中心、上海申华声学装备有限公司、上海市环保科技咨询服务中心、宜兴南方吸音器材厂、北京市政工程机械厂。

本规范由国家环境保护总局负责解释。

本规范2004年10月1日起实施。

1 主题内容与适用范围1．1 本规范规定了声屏障的声学设计和声学性能的测量方法。

1．2本规范主要适用于城市道路与轨道交通等工程，公路、铁路等其他户外场所的声屏障也可参照本规范。

2 规范性引用文件下列标准和规范中的条款通过在本规范中引用而构成本规范的条款，与本规范同效。

GBJ005--96 公路建设项目环境影响评价规范GBJ47--83 混响室法--吸声系数的测量方法GBJ75--84 建筑隔声测量规范GB3096--93 城市区域环境噪声标准GB3785--83 声级计GB／T3947--1996 声学名词术语GB／T14623--93 城市区域环境噪声测量方法GB／T15173--94 声校准器GB／T17181--1999 积分平均声级计HJ／T2.4-- 95 环境影响评价技术导则--声环境当上述标准和规范被修订时，应使用其最新版本。

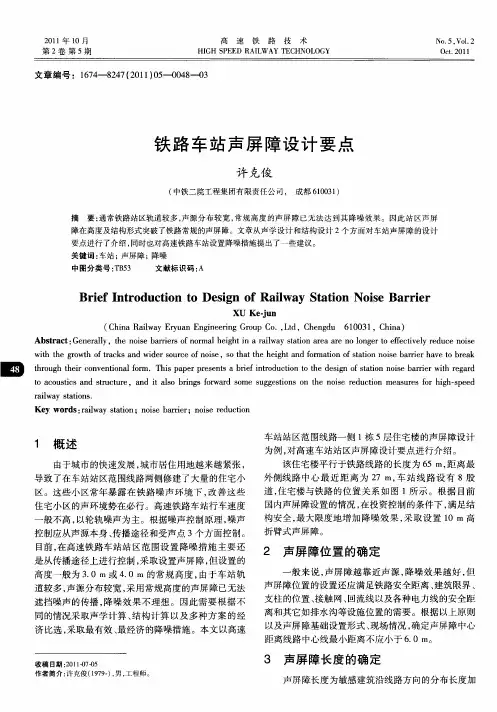

铁路车站声屏障设计要点

ＡｂｓｒｔＧｅｅａｌｔａｃ：ｎｒｌｙ，ｔｅｎｉｅｂｒｉｒｆｎｒｌｈｉｈｎａｒｉｙｓａｉｎａｅｒｏｇｒｔｆｅｔｅｙｒｄｅｎｉｅｈｏｓａｒｅｓｏｏｍａｅｇｔｉａｌｔｔｒａａｅｎｏｌｎｅｏｅｆｃｉｌｅｕｃｏｓｗａｏｖ
ｗｉｈｒｗｈｏａｋｎｉｅｏｒｅｏｏｓ，ＳａｅｈｉｈｎｒｔｎｏｔｔｎｎｉａｉｒａｅｔｂｅｋｔｔｅｇｏｔｆｒｃｓａｄｗｄｒｓｕｃｆｉｅＯｔｔｈｅｇｔｄｆｍａｉｆａｉｏｓｂｒｅｖｒａｈｔｎｈｔａｏｏｓｏｅｈｏ
铁路
图２声屏障长度计算图
声屏障长度为：
Ｌ＝２ ”女图２所示）Ｌ＋（口式中：— — 声屏障长度；
— —
（）１
敏感点长度，６为５ｍ；
—
—
附加长度，据铁道第三勘察设计院机械根１ｇ（ｌ）／１Ｉ０９Ｌ０ｌ［Ｌ＋￡＞．Ａ］（）２
２１年１０１０月
高
速
铁
路
技
术
Ｎｏ５．１２．Ｖｏ．
０ｃ．０１１Biblioteka ｔ２第２卷第５期
ＨＩＧＨＰＥＤＲＬＡＹＴＣＳＥＡＩＷＥＨＮＯＧＹＯＬ
文章编号：１７— ８４（０）５Ｏ８３６４２７２１Ｏ—０４ —０１

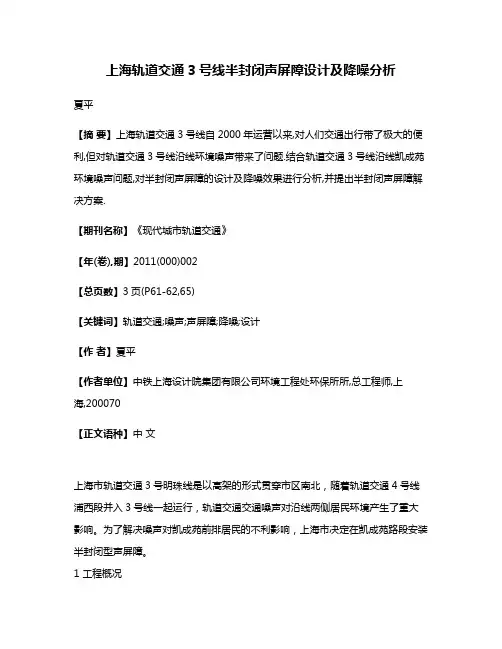

上海轨道交通3号线半封闭声屏障设计及降噪分析

上海轨道交通3号线半封闭声屏障设计及降噪分析夏平【摘要】上海轨道交通3号线自2000年运营以来,对人们交通出行带了极大的便利,但对轨道交通3号线沿线环境噪声带来了问题.结合轨道交通3号线沿线凯成苑环境噪声问题,对半封闭声屏障的设计及降噪效果进行分析,并提出半封闭声屏障解决方案.【期刊名称】《现代城市轨道交通》【年(卷),期】2011(000)002【总页数】3页(P61-62,65)【关键词】轨道交通;噪声;声屏障;降噪;设计【作者】夏平【作者单位】中铁上海设计院集团有限公司环境工程处环保所所,总工程师,上海,200070【正文语种】中文上海市轨道交通3号明珠线是以高架的形式贯穿市区南北，随着轨道交通4号线浦西段并入3号线一起运行，轨道交通交通噪声对沿线两侧居民环境产生了重大影响。

为了解决噪声对凯成苑前排居民的不利影响，上海市决定在凯成苑路段安装半封闭型声屏障。

1 工程概况轨道交通3号线（宝山路—上海火车站站）现状为2条正线，改造后将新建2条正线，形成4线运营。

运营灵活性大大提高，3号线可在火车站折返，实现与4号线在宝山路、火车站两站同向同台换乘，而4号线可独立成环。

凯成苑建于2000年，前排建筑4个单元分别为4层、6层、8层、8层，后排4个单位均为8层，小区东侧紧邻上海市共和新路高架，南侧隔交通路面对轨道交通3号线及上海铁路客技站。

凯成苑现状环境噪声已经超标严重，前排6楼昼间超标2.2dB（A），夜间超标12.7dB（A），主要声源为既有的轨道交通噪声、共和新路高架交通噪声和铁路局客技站的铁路噪声。

由于周围声环境比较复杂，考虑采用半封闭声屏障，以减缓轨道交通噪声对凯成苑的影响。

声屏障在既有轨道交通3号线正常运营的情况下进行施工，声屏障地下桩基础、承台及钢结构、施工期既有轨道交通两侧路基加固等都需要克服通行列车的影响。

凯成苑半封闭声屏障位置关系图见图1。

2 半封闭声屏障设计2.1 半封闭声屏障声学设计图1 凯成苑半封闭声屏障位置图图2 凯成苑半封闭声屏障横断面图图3 凯成苑半封闭声屏障钢结构示意图凯成苑路段的轨道交通列车车速约60km/h，轮轨噪声为主要噪声源，采用半封闭声屏障将能有效地遮挡轨道交通3号线的轮轨噪声对凯成苑的影响。
