模具设计工作流程
模具设计流程
模具设计流程一、需求收集和分析模具设计流程的第一步是需求收集和分析。
在这个阶段，设计师需要与客户进行沟通，了解客户的需求和要求。
设计师需要了解模具的功能、尺寸、材料以及使用环境等信息。
同时，设计师还需要对已有的产品进行分析，了解产品的结构和特点，为模具设计提供参考。
二、概念设计在需求分析的基础上，设计师开始进行概念设计。
概念设计是指根据需求和要求，提出多种方案并进行评估和比较。
设计师可以使用手绘草图、三维建模软件等工具来表达设计思路。
在这个阶段，设计师需要考虑模具的结构、形状、功能等方面的问题，并进行初步的尺寸和材料选择。
三、详细设计在概念设计确定后，设计师开始进行详细设计。
详细设计是指对概念设计进行细化，确定模具的具体尺寸、结构和工艺等。
在这个阶段，设计师需要考虑模具的分型面、冷却系统、脱模方式等问题，并进行详细的尺寸设计和工艺规划。
设计师可以使用CAD、CAM 等工具进行设计和分析，确保设计的可行性和合理性。
四、制造和加工在详细设计完成后，设计师将开始进行模具的制造和加工。
制造和加工是模具设计流程中最关键的环节之一。
设计师需要与模具制造厂商进行沟通，确定制造工艺和加工方法。
制造过程中，设计师需要进行质量控制，确保模具的精度和质量。
五、模具试产和调试模具制造完成后，设计师将进行模具的试产和调试。
试产和调试是为了验证模具的设计是否符合要求，是否满足产品的生产需求。
设计师需要与生产部门进行协作，进行模具的试产和调试，解决可能出现的问题。
通过试产和调试，设计师可以对模具进行进一步的优化和改进，提高模具的效率和稳定性。
六、模具验收和交付模具试产和调试完成后，设计师将进行模具的验收和交付。
设计师需要与客户进行沟通，进行模具的验收和确认。
设计师需要确保模具达到客户的要求和标准，并进行必要的修改和调整。
同时，设计师还需要向客户提供模具的使用说明书和维护保养指南，确保客户能够正确使用和维护模具。
七、模具维护和改进模具交付后，设计师的工作并没有结束。
注塑模具设计操作流程
注塑模具设计操作流程注塑模具是用于制造塑料制品的一种工具，在塑料制品生产行业中起着重要的作用。
注塑模具设计是确保注塑过程中能够准确、高效地将塑料材料注入模具中，并使其冷却固化，最终得到所需的塑料制品的关键环节。
本文将介绍注塑模具设计的操作流程，包括前期准备、模具设计、制造和后期检验等方面。
一、前期准备在进行注塑模具设计之前，需要进行一系列的前期准备工作，包括产品设计要求的确认、材料选择、生产工艺要求的明确等。
这些准备工作的目的是为了确保注塑模具的设计能够满足最终产品的需求，并为后续的模具设计、制造和使用提供准确的依据。
1. 产品设计要求确认在进行注塑模具设计之前，需要与产品设计方面的人员进行充分的沟通，明确产品的设计要求，包括产品的形状、尺寸、表面质量等方面的要求。
通过与产品设计方面的人员密切合作，可以更好地理解产品的特点，提高模具的设计准确性。
2. 材料选择根据产品的要求和使用环境，选择适合的塑料材料。
不同的塑料材料具有不同的物理性质，选择合适的材料对于保证产品的性能和质量至关重要。
材料的选择需要考虑产品的强度、耐高温性、耐腐蚀性等因素。
3. 生产工艺要求明确在确定了产品的设计要求和材料选择之后，需要明确生产工艺要求。
生产工艺要求涉及到注塑过程中的各个环节，包括注塑机的选择、注塑温度的控制、注塑时间的控制等。
明确生产工艺要求可以帮助设计师更好地进行模具的设计。
二、模具设计模具设计是注塑模具设计操作流程中的核心环节，包括模具结构设计和模腔设计。
1. 模具结构设计模具结构设计是根据产品的形状和要求，确定模具的结构，包括模具的分模方式、模具的开合方式、配件的布置等。
模具结构设计需要考虑到产品的复杂性、生产效率等因素，确保模具能够满足生产需求。
2. 模腔设计模腔设计是模具设计的关键环节之一，是根据产品的形状和尺寸来确定模腔的形状和尺寸。
模腔的设计需要考虑到产品的收缩率、表面质量等因素，通过合理的模腔设计可以提高产品的成型质量。
模具设计工作流程
模具设计工作流程模具设计工作流程是一项复杂的工作，需要在严格的标准和流程下进行。
本文将介绍模具设计的主要流程，并重点介绍每个阶段需要注意的事项。
一、项目启动首先，确定需要设计的产品，明确产品的设计参数和要求。
此阶段需要充分了解客户的需求，包括产品的功能、尺寸、材料、加工精度等。
在此基础上，进行初步的概念设计并进行必要的讨论和确认。
需要注意的是，在这个阶段设计师需要对产品的细节进行充分的研究，确定其中的难点和挑战。
二、设计方案确定在第一阶段确定了产品的设计要求之后，需要进行3D/2D的设计。
在这个阶段设计师需要计算和评估各种设计方案的优缺点，并选择最优的方案进行最终设计。
在进行设计之前，建议使用CATIA等专业的设计软件进行合理的模型拟合，减少多次修模的风险。
模型拟合时，需要注意的是模型的公差，这是关键因素。
消除高危点并增加设计标准可以让设计尽量精密，达到最大程度减少修模。
在这个阶段还需要进行模具性能的测试和预估，包括尺寸精度、生产成本、生产能力等。
三、正式设计正式设计是把初步设计进一步完善并转化为生产图纸，并制定相应的工艺流程和生产计划。
在这个阶段需要注意使用标准部件和谨慎选择物料，使用高质量的部件可以让生产和质检变得更加容易和可靠。
需要根据设计进行分部图的画法，并在生产参数计算上使用标准的约束条件。
设计完成后，需要进行必要的验证和审查，确保生产计划、工艺流程等符合客户要求和公司要求。
四、模具制造模具制造是模具设计的重点环节，这个阶段的质量关系到模具生产和使用的效率。
在模具制造中，需要注重模具材料的选择和加工方式的策略。
在选择模具材料时，需要考虑其力学性能、硬度、耐磨性，以及成本因素等。
加工时则需要使用适当的数控加工工具、刀具和切削液等，确保平面和曲面等高难度加工出来的质量。
需要跟踪模具的加工过程，保证模具和模架的加工质量和对位精度满足设计要求。
五、模具测试模具测试是模具设计的最后一个环节，需要在模具制造完毕后进行。
模具设计与制作作业流程及管理办法
模具设计与制作作业流程及管理办法模具设计与制作作业流程及管理办法模具设计与制作的步骤流程和管理办法有哪些你知道么?下面YJBYS店铺为你讲解一下吧!快来看看!一、目的建立公司的模具设计及制作程序，使公司的模具从设计、评审、制作、试样到交接各阶段有条不紊，目的在于确保模具之品质以及提升模具设计及制作效率，以满足客户要求、市场的需求和公司设计开发的要求。
二、范围适用于新模具及改良模具的设计、制作。
三、定义新模具：未完成设计、未移交进行首次生产时的模具统一界定为新模具。
样品：按照设计开发的要求制造出来，用于验收、确认、订购等之物品。
项目负责人:由研发部经理指定的对某一个开发项目总体负责的'人员。
四、职责研发部：负责新模具产品资料的提供，模具结构、模具制作进度的评审，并参与模具验收。
负责统计模具开发及时率。
品管部：负责模具样品的测量与检测，参与模具验收。
负责统计模具验收合格率。
冲压车间：负责模具的试样及参与模具验收。
模具部：负责模具设计、制作、修改，并协助进行模具成本分析，主导模具的评审、确认及验收。
采购部：寻找合格供应商及采购模具制作所需的材料、配件。
PMC部：负责根据模具制作进度安排模具试样。
五、作业流程公司设计开发程序分为4个阶段：模具结构设计阶段模具制作阶段模具验收阶段模具移交阶段1.模具结构设计阶段(1)《模具开发申请单》经总经理批准后，研发部将申请单及相关技术文件及设计要求交模具部。
模具部经理对申请单、技术资料、相关要求进行确认。
(2)经模具部经理确认可行的，指定模具设计工程师进行模具设计。
模具设计工程师根据客户要求、产品图纸、设计要求设计模具结构。
并出具模具结构图。
(3)模具设计工程师设计出模具结构图后，交模具部经理审核。
经模具部经理审核的模具图纸，由模具设计工程师召集品管部、研发部进行模具结构评审。
评审的结果须形成《模具评审表》，对各部门在评审过程中提出的问题，模具部须制定出改善对策进行纠正，在现在技术能力、设备等因素无法解决的，则模具部经理报总工程师进行确认。

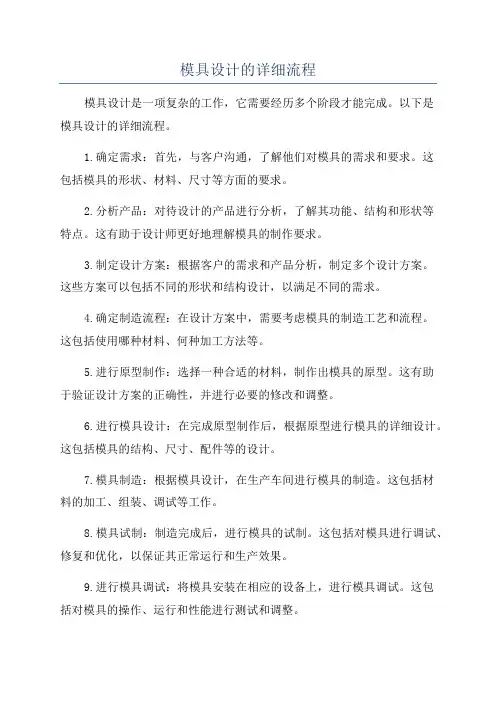

模具设计的详细流程
模具设计的详细流程模具设计是一项复杂的工作，它需要经历多个阶段才能完成。
以下是模具设计的详细流程。
1.确定需求：首先，与客户沟通，了解他们对模具的需求和要求。
这包括模具的形状、材料、尺寸等方面的要求。
2.分析产品：对待设计的产品进行分析，了解其功能、结构和形状等特点。
这有助于设计师更好地理解模具的制作要求。
3.制定设计方案：根据客户的需求和产品分析，制定多个设计方案。
这些方案可以包括不同的形状和结构设计，以满足不同的需求。
4.确定制造流程：在设计方案中，需要考虑模具的制造工艺和流程。
这包括使用哪种材料、何种加工方法等。
5.进行原型制作：选择一种合适的材料，制作出模具的原型。
这有助于验证设计方案的正确性，并进行必要的修改和调整。
6.进行模具设计：在完成原型制作后，根据原型进行模具的详细设计。
这包括模具的结构、尺寸、配件等的设计。
7.模具制造：根据模具设计，在生产车间进行模具的制造。
这包括材料的加工、组装、调试等工作。
8.模具试制：制造完成后，进行模具的试制。
这包括对模具进行调试、修复和优化，以保证其正常运行和生产效果。
9.进行模具调试：将模具安装在相应的设备上，进行模具调试。
这包括对模具的操作、运行和性能进行测试和调整。
10.进行模具运行检验：完成模具调试后，对模具进行运行检验。
这包括对模具的生产能力、稳定性和质量进行测试和评估。
11.完成模具交付：根据客户的要求，对模具进行必要的调整和修复后，将模具交付给客户，并提供相应的技术支持。
12.进行售后服务：在模具交付后，为客户提供相应的售后服务。
这包括对模具进行维修、升级和优化等工作，以保证模具的正常运行和使用效果。
以上是模具设计的详细流程，每个阶段都需要设计师的专业知识和技术，以确保模具的质量和性能。
模具设计是一项复杂的工作，需要设计师具备丰富的经验和技巧。
简述注塑模具设计流程和工作流程
简述注塑模具设计流程和工作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!注塑模具设计与工作流程简述1. 注塑模具设计流程。
模具项目流程
模具项目流程
模具项目是指为了生产特定产品而设计、制造和使用的模具。
模具项目的流程包括设计、制造、调试和使用等多个环节，下面将详细介绍模具项目的流程。
首先，模具项目的第一步是设计阶段。
在设计阶段，需要根据产品的要求和工艺流程来确定模具的结构、尺寸和材料等。
设计人员需要充分了解产品的特点和生产工艺，进行合理的构思和设计，以确保模具能够满足产品的生产需求。
接下来是制造阶段。
在制造阶段，需要根据设计图纸和技术要求来选择合适的材料，进行加工和组装。
制造过程中需要严格控制每个环节，确保模具的精度和质量。
同时，还需要进行各项检测和试验，以验证模具的性能和可靠性。
随后是调试阶段。
在调试阶段，需要将制造好的模具安装到生产设备上，并进行调试和优化。
调试过程中需要不断调整和改进，以确保模具能够稳定、高效地生产合格产品。
同时，还需要对模具进行各项性能测试，以验证其工作稳定性和寿命。
最后是使用阶段。
在使用阶段，需要对模具进行定期的维护和
保养，以延长其使用寿命。
同时，还需要及时处理模具的故障和损坏，确保生产的连续性和稳定性。
在使用过程中，还需要不断总结
经验，进行改进和优化，以提高模具的生产效率和质量。
总的来说，模具项目的流程包括设计、制造、调试和使用四个
主要环节。
在每个环节中都需要严格控制质量，确保模具能够稳定、高效地生产合格产品。
同时，还需要不断改进和优化，以适应市场
的需求和技术的发展。
希望以上内容能够对模具项目的流程有所帮助。
模具制作流程顺序
模具制作流程顺序在工业生产中，模具制作是一个至关重要的环节，它直接关系到产品的质量、产能以及成本效益。
下面将介绍模具制作的基本流程，帮助大家更好地了解这一过程。
第一步：产品设计模具制作的第一步是产品设计。
在这个阶段，设计师需要根据产品的要求和规格，绘制出详细的产品设计图纸。
这些设计图纸将成为后续模具制作的依据，因此设计的准确性至关重要。
第二步：模具设计一旦产品设计确定，接下来就是进行模具设计。
模具设计师会根据产品设计图纸，制定出模具的结构、尺寸和加工方式。
在设计过程中，需要考虑到模具的使用寿命、生产效率以及成本控制等因素，以确保最终的模具能够满足生产需求。
第三步：材料选择选择合适的材料是模具制作过程中的关键步骤。
通常情况下，模具制作会选用金属材料，如钢铁、铝合金等。
材料的选择直接影响到模具的硬度、耐磨性以及成本，因此需要根据具体的生产需求和预算来进行选择。
第四步：加工制造一旦模具设计和材料选择完成，就开始进行加工制造。
这个阶段包括数控加工、电火花加工、线切割等工艺过程，以将设计图纸中的模具形态逐步呈现出来。
加工制造的质量和精度直接决定了最终模具的使用效果，因此需要高度重视。
第五步：热处理为了提高模具的硬度和耐用度，通常会进行热处理。
热处理是通过控制材料的加热和冷却过程，改变其内部结构，从而获得所需的硬度和强度特性。
正确的热处理可以显著延长模具的使用寿命，降低生产成本。
第六步：组装调试完成热处理后，就可以进行模具的组装和调试工作。
这个阶段包括模具零部件的组装，以及与生产设备的配合调试。
通过仔细的组装和调试，可以确保模具在生产过程中能够正常运行，并获得高质量的成品。
结语模具制作是一个复杂而精密的过程，需要设计师、工程师和技术工人之间紧密合作，共同完成从设计到制造的每一个环节。
只有通过精心的规划和严谨的执行，才能制作出高质量、高效率的模具，为企业的生产提供有力保障。
希望本文能够帮助大家更好地了解模具制作的流程和重要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具设计工作流程
一. 接受模具设计任务，分析产品。
一般顾客会有产品的3D图档和2D图档，了解是否需要滑块，斜顶，或者其它特殊结构。
产品的工艺性，尺寸精度等技术要求。
有些客户还有模具任务说明（Tool specification），了解产品材料，模具穴数，生产使用的机器吨位（控制模具大小）。
二. 做DFM分析
开始做DFM，跟顾客确定产品分模线位置，进胶口位置；是否需要滑块，斜顶；分析拔模角是否足够，是否需要增加拔模角；分析产品料厚；确定刻字，日期章位置等信息；初步表示出顶针位置，大小；结合模具设计提供产品改进建议等。
发给顾客确认。
三. 开始模具图设计
结合产品3D和DFM，，做分型面，分出前后模仁；溶入相对的客户要求，设计滑块，斜顶结构；流道进胶系统；创建冷却水路系统；创建顶出系统；确定模仁大小，模胚大小；整理资料发给热流道公司设计热流道。
增加拔模角；调整重要尺寸公差。
结合后续工艺优化3D，零件刻字，模具刻字等。
四. 设计评审，
完成模具3D图设计后，进行内部初步评审，根据评审结果更新模图，然后发给顾客评审。
收到顾客设计评审意见，修改模图.跟进顾客意见，直到修改到位，通过顾客正式批核。
五. 订料
模具设计图通过顾客正式批核后，即开始出材料清单（bom表），给采购部门订购模仁材料，周边配件材料，标准配件等。
同时订购模架，热流道。
六.出零件加工图
标数，出零件2D加工图，装配图，交给现场钳工安排加工。
通知编程部门开始准备相应的CNC程序和电极。
七. 跟进现场加工
结合现场加工情况，解决加工中遇到的问题，优化设计。
八. 模具试模
试模后，根据试模的结果对模具进行调整和优化。
九. 模具设变
设计要根据顾客的产品设变要求进行改模。
十. 图档整理。
在模具经过顾客审核达到走模要求后，进行走模资料和图档的整理。
2015.09.22。
