长沙学院LabVIEW课程实验报告系（部）电子信息与电气工程系专业班级光电1班学号 2011023130 姓名张洪明成绩2014年 10月 28 日一、实验题目教材P91 4-6，P236练习五、七，补充练习。
二、实验目的1.了解并掌握LabVIEW中顺序结构的使用。
2.熟悉信号分析处理的使用。
3.熟悉结构的嵌套使用。
三、实验设备1.联想电脑 WinXP系统2.NI LabVIEW 2013四、实验内容1.完成教材P91上4-64-6：在前面板中放置三个LED灯，编写程序实现以下功能：程序运行后第一个LED打开保持3秒，然后关闭，同时打开第二个LED并保持5秒后关闭，同时打开第一个和第三个LED保持5秒后，程序终止。
2.完成练习题五、七。
练习五：创建一个VI程序实现功能：创建两个正弦波形其频率幅值相位可设置，通过加法函数合成一个波形并显示，同时输出幅度谱和相位谱。
练习七：创建一个VI程序实现以下功能：利用顺序结构，并预先给定一个0-1之间的定值，然后计算当程序运行时产生的随机数第一次小于给定值时程序运行的时间与循环运行的次数。
3.补充练习：创建一个VI实现功能：显示一个波形其频率幅值偏移量随时可调并即时显示波形。
五、实验结果1.4-6：前面板：程序框图：运行结果：结果：达到设计要求练习五：前面板：程序框图：运行结果：练习七：前面板：程序框图：补充练习：前面板：程序框图：六、总结与体会这次试验我练习了LabVIEW中顺序结构的使用，还练习了信号分析处理的初步运用，通过直观的感受了解到了信号的分析处理，虽然还有好多东西有点不熟练，但还是圆满的完成了任务。
labview实训报告
（一）实训目的这两周进行软件实训，运用LabVIEW驱动硬件。
使学生对LabVIEW软件能熟练使用。
（二）实训的意义通过实习，可以使我们熟悉具体操作流程，增强感性认识，并可从中进一步了解、巩固与深化已经学过的理论和方法，提高发现问题、分析问题以及解决问题的能力。
（三）实训内容LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是一种用图令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了VI及函数的执行顺序。
VI指虚拟仪器，是LabVIEW的程序模块。
LabVIEW提供很多外观与传统仪器（如示波器、万用表）类似的控件，可用来方便地创建用户界面。
用户界面在LabVIEW中被称为前面板。
前面板创建完毕后，便可使用图形化的函数添加源代码来控制前面板上的对象。
在程序框图上添加图形化代码，即G代码或程序框图代码。
因此又被称作程序框图代码。
（四）实训步骤在第一周中，我们对软件进行熟悉。
根据我们之前在网上查的资料和LabVIEW自带的帮助学会运用LabVIEW。
做我们从图书馆借到的书上的例子或软件上自带的范例来练手。
在第一周，我根据书上和软件上的范例熟悉各个程序模块的作用。
用它连接了各种仪器进行实验观察。
并根据例子做了几个实验。
以下是我在第一周做的各种东西。
显示信号波形、信号波形开始由于波形变化速度太快，增加一个延时信号控件声音波形添加声音采集控件添加示波器添加停止控件将需要循环的控件圈起来圈起后效果添加或控件添加声音采集控件连好线启动后效果在第一周结束时，老师让我们自己选择用LabVIEW驱动一种电脑硬件，例如鼠标，声卡，串口等。
我决定做关于声卡的驱动。
从数据采集的角度来看，声卡是一种音频范围内的数据采集卡，是计算机与外部的模拟量环境联系的重要途径。
声卡的主要功能包括录制与播放、编辑和处理、MIDI接口三个部分。
labview实验报告
labview实验报告引言LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种基于图形化编程的虚拟仪器工程软件，广泛应用于科学研究、控制系统和数据处理等领域。
本实验报告将介绍我在使用LabVIEW进行实验时的一些体会和总结。
实验目的本次实验的目的是利用LabVIEW来设计和实现一个温度监测与控制系统。
通过该系统，我们可以测量环境温度，并根据设定的阈值来控制加热器的工作状态，从而保持目标温度的稳定。
实验过程在实验开始之前，我首先学习了LabVIEW的基本操作和编程概念。
LabVIEW采用了数据流图（Dataflow Diagram）的方式组织程序，通过将各个组件（控制、输入、输出）连接起来来实现功能。
在编程时，我使用了LabVIEW中提供的各类函数模块，包括数据处理、传感器读取和输出控制等。
首先，我创建了一个图形化用户界面（Graphical User Interface，GUI）来显示实时温度和设定温度。
通过使用LabVIEW中的控件和指示器，我可以直观地看到温度的变化，并且可以通过调节滑动条来设定目标温度。
在温度检测方面，我选择了一个合适的温度传感器，并将其连接到我的计算机上。
通过使用LabVIEW提供的传感器读取模块，我可以实时获取传感器的输出，并将其显示在GUI上。
为了实现温度控制功能，我使用了一个继电器来控制加热器的开关。
通过LabVIEW的输出控制模块，我可以根据当前温度与设定温度之间的差距来控制继电器的打开和关闭状态。
当温度低于设定温度时，继电器闭合，启动加热器；当温度达到设定温度时，继电器断开，停止加热器的工作。
实验结果经过一番调试和测试，我成功地实现了这个温度监测与控制系统。
在系统运行过程中，我可以清晰地看到当前温度和设定温度的变化，同时继电器也能根据温度的变化自动控制加热器的工作状态。
这个系统不仅能够稳定地达到设定温度，还具有良好的实时性能和可靠性。

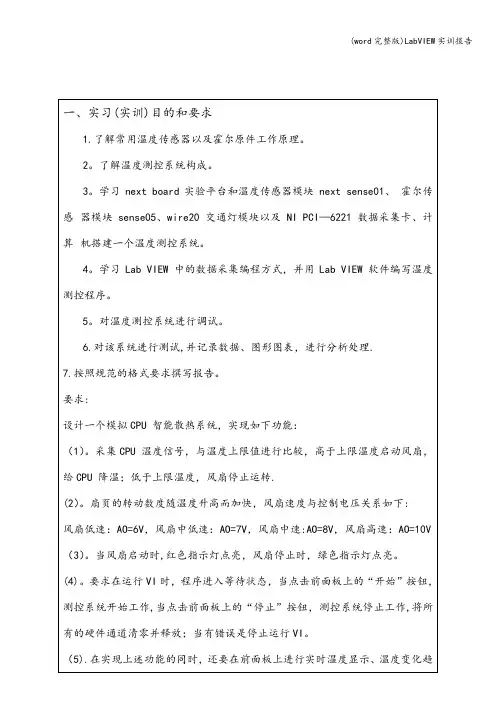

(word完整版)LabVIEW实训报告
目录绪论.................................................... 错误!未定义书签。
一、实训目的 (8)二、实训器材。
.。
.。
.。
..。
.。
...。
....。
..。
...。
....。
.。
..。
.。
.。
.。
..。
....。
.。
..。
..。
....。
..。
.。
.。
..。
.。
..。
.。
..。
.。
..。
..。
(8)三、实训要求........................................... 错误!未定义书签。
四、实训步骤 (8)五、心得体会 (15)绪论散热器在生活中大家应该都见过并且使用过.首先散热器是用来传导、释放热量的一系列装置的统称。
散热器工作原理是散热器主要靠对流,如果对流被破坏，热效率会被大大降低。
传统的家居装饰往往是包暖气罩，而根本不考虑最基本的物理原理——热对流，是取暖设备的正常供暖遭到破坏。
热空气轻，冷空气重，因此，空调装在高处，目的是让冷气从头而降，散热器装在低处，易于热气上升。
加强对流才能迅速提高热量，取暖费就不白交。
散热器的结构可以分为弯头形式同集箱形式，弯头形式主要用在蒸汽加热空气，导热油加热空气等,这种结构的优点是弯头可以伸缩散热管不容易拉裂，缺点是管与端板处易漏风，解决方法是把弯头用钢板全部封住焊死；集箱形式的散热器也可以用在蒸汽加热空气,导热油加热空气等,这终结构在高温或温差变化的情况下管子容易拉裂，所以设计过程中可以考虑设计成浮头式。
散热器的种类：1.水冷散热器：水冷散热器水冷系统一般由以下几部分构成：热交换器、循环系统、水箱、水泵和水，根据需要还可以增加散热结构。
而水因为其物理属性，导热性并不比金属好（风扇制冷通过金属导热）,但是,流动的水就会有极好的导热性，也就是说，水冷散热器的散热性能与其中散热液（水或其他液体）流速成正比，制冷液的流速又与制冷系统水泵功率相关。
而且水的热容量大，这就使得水冷制冷系统有着很好的热负载能力。
labview实验报告
LABview实验报告实验课程：虚拟仪器学生姓名：学号：学院班级：目录实验一 LabVIEW编程环境与基本操作实验 (3)实验二 LabVIEW编程的结构实验1 (9)实验三LabVIEW编程的结构实验2 (14)实验四LabVIEW编程的图形图表、数组与簇 (18)实验一 LabVIEW 编程环境与基本操作实验一、实验目的1．了解LabVIEW 的编程环境。
2．掌握LabVIEW 的基本操作方法，并编制简单的程序。
3．学习建立子程序的过程 二、实验内容1.建立一个测量温度和容积的VI 。
a.实验步骤1)选择 File»New ，打开一个新的前面板窗口。
2)从 Controls»Numeric 中选择 Tank 放到前面板中。
3)在标签文本框中输入“容积” ，然后在前面板中的其他任何位置单击一下。
4)把容器显示对象的显示范围设置为0.0到1000.a.使用文本编辑工具（Text Edit Tool ），双击容器坐标10.0标度，使它高亮显示。
b.在坐标中输入 1000，再在前面板中的其他任何地方单击一下。
这时0.0到1000.0之间的增量将被自动显示。
5)在容器旁配数据显示。
将鼠标移到容器上，点右键，在出现的快速菜单中选Visible Iterms»Digital Display 即可。
6)从Controls»Numeric 中选择一个温度计，将它放到前面板中。
设置其标签为“温度”,显示范围为0到100，同时配数字显示。
可得到如下的前面板图。
图1.3 练习2的前面板图7)Windows»Show Diagram 打开流程图窗口。
从功能模板中选择对象，将它们放到流程图上组成下图（其中的标注是后加的）。
图1.4 练习2的流程图随机数发生器乘法函数 数值常数连接点该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器，温度和容积对象是由前面板的设置自动带出来的。
labview实验报告
实验二创建、编辑和调试VI实验时间：地点：学号：姓名：一、实验目的1.掌握LabVIEW8．5编程的基本操作。
2.掌握创建、编辑和调试VI的基本步骤二、实验内容1．掌握LabVIEW8．5编程的基本步骤和要求。
2．用新建项目的方式创建LabVIEW的程序。
3.创建两个数之和与之差比较的程序。
三、实验步骤1.、数值选项子选板中选择数值输入控件。
单击数值输入显示控件，然后拖拽到所希望的位置，然后单击鼠标将控件放下，前面板上就会出现相应的控件。
2.创建布尔LE从“文件”菜单中选择“新建VI”打开新的前面板，从控件选项板的D。
从控件选项板的布尔子选板中选择圆形指示灯。
单击，然后拖拽到所希望的位置，然后单击鼠标将控件放下。
3.设置标签。
在标签框中内键入字母，按前面板工具条上的对号按钮。
4．从窗口下拉菜单中选择显示程序框，切换到程序框图。
5.先在框图上放置“加”和“减”函数。
从框图选项板，编程选项板的数值子选项中选择“加”函数。
按照同样方法，将“减”函数放置到框图上并显示标签。
6.从框图选项板，编程选项板的子选项板中选择“等于？”函数，并放到框图上。
7.连线。
当鼠标移到各个控件上时，能够连线的节点便会自动闪烁。
完成连线。
8.连线完成以后，在数值输入控件输入相应的数字，单击运行按钮，便可得到前面板上的结果。
四、实验结果五、实验心得及体会通过本次试验，掌握了LabVIEW8．5编程的基本操作，掌握创建、编辑和调试VI的基本步骤，对LabVIEW的运用有了一个基本的认识。
【优质】labview,实习报告-精选word文档 (5页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==labview,实习报告篇一：labviEW虚拟仪器实习报告实验一：实验步骤（1）启动LabVIEW，创建一个VI并命名为test1。
（2）在前面板中放置一个温度计控件，并修改控件标签名为发动机温度和设置最大值为100。
该控件从“控件—经典—经典数值”子选项板中获得。
（3）按同样的方法在前面板中放置一个仪表控件，并修改仪表控件的标签名为汽车速度，标尺刻度范围为0～150。
（4）按同样的方法在前面板中放置一个数值输入控件，并修改控件标签名为发动机转速。
（5）从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。
（6）在程序窗口中创建乘法函数，该函数中函数选项板中的“函数—编程—数值”子选项板中选择，并和发动机转速输入控件连线，为乘法函数创建一个常量，修改为图中所示值。
（7）按同样的方法创建加法函数、平方根函数和除法函数，并按图中所示修改常量值和连好线。
（8）切换至前面板，在发动机转速控件中输入数值，点击运行按钮，运行VI程序。
（9）修改图标为T/V以表示该子VI输出量为发动机温度和汽车速度，并保存。
前面板：程序框图：实验二：实验步骤：（1）启动LabVIEW，创建一个vi并保存为test2。
（2）在前面板中创建一个旋钮控件，修改标签名为发动机转速，设置数值范围为0～5000，从旋钮控件中调出一个数字显示控件来同步显示旋钮控件当前值。
（3）在前面板创建两个数值显示控件，并修改标签名为汽车速度和发动机温度。
（4）切换至程序框图窗口。
（5）在程序框图中创建一个大于或等于函数。
（6）在程序框图中调用实验一的子函数，从函数选板中的“函数—选择VI”选在实验一创建的子vi.vi。
（7）在程序框图中创建一个蜂鸣器函数，并按图示连线情况连线。
（8）切换至前面板，在发动机转速中输入数值，点击运行按钮运行。
labview专题实验报告
扩展要求：正弦信号的发生及频率、相位的测量
实验内容：
设计一个双路正弦波发生器，其相位差可调。
设计一个频率计
设计一个相位计
分两种情况测量频率和相位：
在一般情况下，+p/2 >φ>-p/ 2，1 > COSφ> 0， 。这时，正值功率的时间长于负值功率的时间，即电源对电路提供的能量大于电路回授给电源的能量。
所以，在下述实验中，我们以一般单相交流电路为基础，其中有功功率P=UICOSφ，功率因数=COSφ，无功功率Q=UIsinφ，视在功率（S）、有功功率（P）和无功功率（Q）构成一个直角三角形，我们称为功率三角形。得S*S=P*P+Q*Q，且COSφ= P/Q。
电阻元件的瞬时功率p=ui=UI(1-Cos2ωt)。
瞬时功率是Δt趋近于0时的功率p=lim(Δt–0)W/Δt=lim(Δt–0) F*s*cosθ/Δt = F*v*cosθ。
其中v是瞬时速度，W是功，s是位移，θ是力与位移或速度的夹角。
在正弦稳态电路中我们知道P(t)=u(t)*i(t)。
在这里都是瞬时值,其中u(t)和i(t)是用正弦表示的函数。
前面板如下：
程序框图：
实验小结：
实验一的扩展内容为在实验一的基础上的增添。在实现了虚拟信号发生器的基础上又实现了双路的信号发生。于此同时，实现了信号的相位差可调。
在最初设计时，我们本是考虑可以设计两个信号的相位可以同时调节，又可以独立调节相位差，但是考虑这两者之间似乎有些矛盾。于是最后决定令其中一路信号的相位为0，这样，只要调节另一路信号的相位，就可实现相位差的调节。
