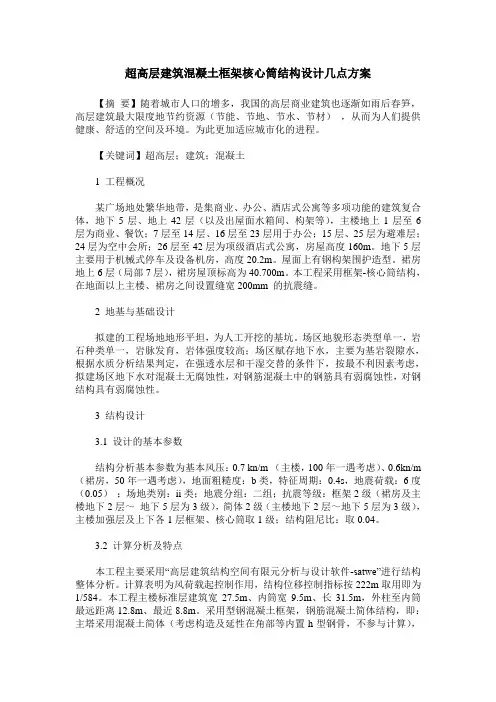

超高层建筑混凝土框架核心筒结构设计几点方案
超高层建筑混凝土框架核心筒结构设计几点方案【摘要】随着城市人口的增多，我国的高层商业建筑也逐渐如雨后春笋，高层建筑最大限度地节约资源（节能、节地、节水、节材），从而为人们提供健康、舒适的空间及环境。
为此更加适应城市化的进程。
【关键词】超高层；建筑；混凝土1 工程概况某广场地处繁华地带，是集商业、办公、酒店式公寓等多项功能的建筑复合体，地下5层、地上42层（以及出屋面水箱间、构架等），主楼地上1层至6层为商业、餐饮；7层至14层、16层至23层用于办公；15层、25层为避难层；24层为空中会所；26层至42层为项级酒店式公寓，房屋高度160m。
地下5层主要用于机械式停车及设备机房，高度20.2m。
屋面上有钢构架围护造型。
裙房地上6层（局部7层），裙房屋顶标高为40.700m。
本工程采用框架-核心筒结构，在地面以上主楼、裙房之间设置缝宽200mm 的抗震缝。
2 地基与基础设计拟建的工程场地地形平坦，为人工开挖的基坑。
场区地貌形态类型单一，岩石种类单一，岩脉发育，岩体强度较高；场区赋存地下水，主要为基岩裂隙水，根据水质分析结果判定，在强透水层和干湿交替的条件下，按最不利因素考虑，拟建场区地下水对混凝土无腐蚀性，对钢筋混凝土中的钢筋具有弱腐蚀性，对钢结构具有弱腐蚀性。
3 结构设计3.1 设计的基本参数结构分析基本参数为基本风压：0.7 kn/m （主楼，100年一遇考虑）、0.6kn/m （裙房，50年一遇考虑），地面粗糙度：b类，特征周期：0.4s，地震荷载：6度（0.05）；场地类别：ii类；地震分组：二组；抗震等级：框架2级（裙房及主楼地下2层～地下5层为3级），简体2级（主楼地下2层～地下5层为3级），主楼加强层及上下各1层框架、核心筒取1级；结构阻尼比：取0.04。
3.2 计算分析及特点本工程主要采用“高层建筑结构空间有限元分析与设计软件-satwe”进行结构整体分析。
计算表明为风荷载起控制作用，结构位移控制指标按222m取用即为1/584。
11钢框架-混凝土剪力墙(核心筒)结构体系设计
11 钢框架-混凝土剪力墙（核心筒）结构体系设计11.1一般规定11.1.1钢结构住宅结构宜优先采用钢—混凝土混合结构体系。
多层与中高层住宅宜采用钢框架－混凝土剪力墙（核心筒）结构体系；高层住宅可采用钢框架（或支撑框架）－混凝土剪力墙（核心筒）结构体系。
11.1.2钢框架－混凝土剪力墙（核心筒）结构体系由钢框架（或支撑框架）、剪力墙（核心筒）与组合楼盖等组成。
其结构设计、计算与构造，除本规范有规定者外，尚应符合现行国家标准《钢结构设计规范》G B50017、《建筑抗震设计规范》G B50011及现行行业标准《高层建筑混凝土结构技术规程》J G J3与《高层民用建筑钢结构技术规程》J G J99以及中国工程建设协会标准《高层建筑钢-混凝土混合结构设计规程》 C E C S230的规定。
11.1.3钢框架-混凝土剪力墙（核心筒）混合结构的布置和选型应符合下列要求：1混合结构的抗侧力构件，如支撑、剪力墙、核心筒等宜布置在楼、电梯间、竖井与分户墙、端墙及平面形状变化与永久荷载较大处等部位，并选用刚度均匀、偏心小并符合建筑要求的合理布置方案。
27度与7度以上抗震设防的多（高）层混合结构，同时布置抗侧力支撑与剪力墙（核心筒）时，宜使其各自的刚心与建筑物质心接近重合。
3支撑、剪力墙与核心筒等沿竖向应连续布置，结构的刚度、质量与承载力沿高度变化宜均匀，并避免出现薄弱层。
4混合结构中剪力墙布置与选型应符合下列要求：1）钢框架－剪力墙结构中，剪力墙宜为双向布置；框架梁、柱与剪力墙的轴线宜重合在同一平面；2）不宜孤立地布置单片剪力墙。
纵向剪力墙宜布置在结构单元的中间区段；住宅建筑较长时，不宜集中在两端布置剪力墙；3）纵、横剪力墙宜组成L形、T形、□形和[形等型式；在各主轴方向剪力墙的刚度宜相近。
高层住宅结构为8度及以上抗震设防时，可采用钢骨混凝土剪力墙；4）剪力墙的长度不宜过大，一般墙肢截面的高度不宜大于8m。
每道剪力墙的底部剪力不宜超过总底部剪力的40%。

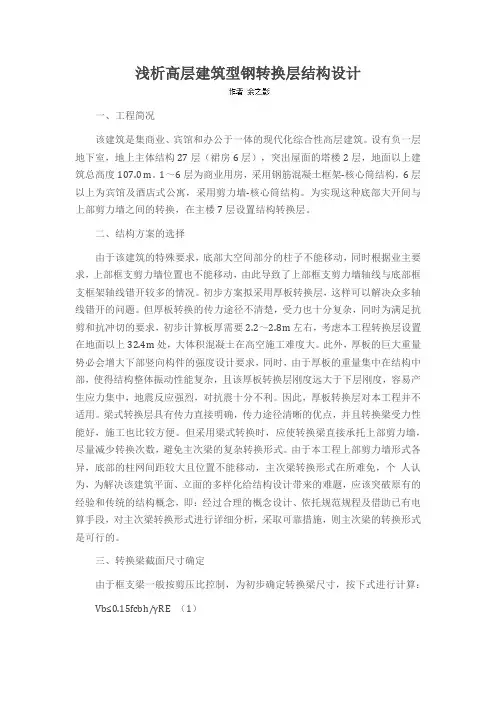

浅析高层建筑型钢转换层结构设计
浅析高层建筑型钢转换层结构设计一、工程简况该建筑是集商业、宾馆和办公于一体的现代化综合性高层建筑。
设有负一层地下室，地上主体结构27层（裙房6层），突出屋面的塔楼2层，地面以上建筑总高度107.0 m。
1～6层为商业用房，采用钢筋混凝土框架-核心筒结构，6层以上为宾馆及酒店式公寓，采用剪力墙-核心筒结构。
为实现这种底部大开间与上部剪力墙之间的转换，在主楼7层设置结构转换层。
二、结构方案的选择由于该建筑的特殊要求，底部大空间部分的柱子不能移动，同时根据业主要求，上部框支剪力墙位置也不能移动，由此导致了上部框支剪力墙轴线与底部框支框架轴线错开较多的情况。
初步方案拟采用厚板转换层，这样可以解决众多轴线错开的问题。
但厚板转换的传力途径不清楚，受力也十分复杂，同时为满足抗剪和抗冲切的要求，初步计算板厚需要2.2～2.8m左右，考虑本工程转换层设置在地面以上32.4m处，大体积混凝土在高空施工难度大。
此外，厚板的巨大重量势必会增大下部竖向构件的强度设计要求，同时，由于厚板的重量集中在结构中部，使得结构整体振动性能复杂，且该厚板转换层刚度远大于下层刚度，容易产生应力集中，地震反应强烈，对抗震十分不利。
因此，厚板转换层对本工程并不适用。
梁式转换层具有传力直接明确，传力途径清晰的优点，并且转换梁受力性能好，施工也比较方便。
但采用梁式转换时，应使转换梁直接承托上部剪力墙，尽量减少转换次数，避免主次梁的复杂转换形式。
由于本工程上部剪力墙形式各异，底部的柱网间距较大且位置不能移动，主次梁转换形式在所难免，个人认为，为解决该建筑平面、立面的多样化给结构设计带来的难题，应该突破原有的经验和传统的结构概念，即：经过合理的概念设计、依托规范规程及借助已有电算手段，对主次梁转换形式进行详细分析，采取可靠措施，则主次梁的转换形式是可行的。
三、转换梁截面尺寸确定由于框支梁一般按剪压比控制，为初步确定转换梁尺寸，按下式进行计算：Vb≤0.15fcbh/γRE （1）式中fc为转换构件混凝土抗压强度设计值；b、h分别为转换构件截面宽度和高度；Vb≈（0.6～0.8）V0，V0为框支梁按简支状态计算的所有重力荷载作用下支座截面剪力设计值。

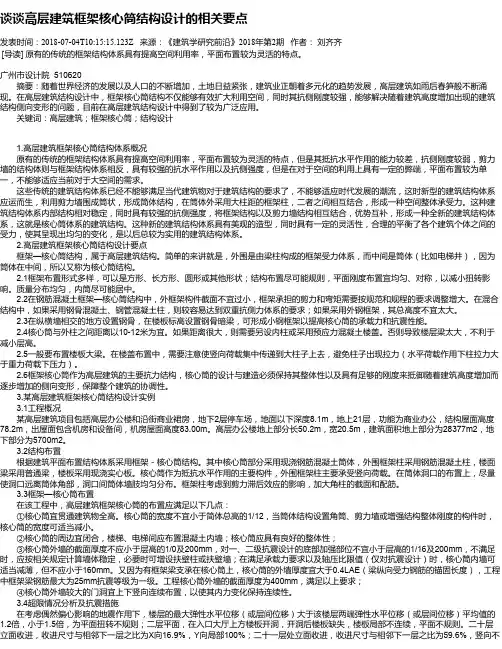

谈谈高层建筑框架核心筒结构设计的相关要点
谈谈高层建筑框架核心筒结构设计的相关要点发表时间：2018-07-04T10:15:15.123Z 来源：《建筑学研究前沿》2018年第2期作者：刘齐齐[导读] 原有的传统的框架结构体系具有提高空间利用率，平面布置较为灵活的特点。
广州市设计院 510620摘要：随着世界经济的发展以及人口的不断增加，土地日益紧张，建筑业正朝着多元化的趋势发展，高层建筑如雨后春笋般不断涌现。
在高层建筑结构设计中，框架核心筒结构不仅能够有效扩大利用空间，同时其抗侧刚度较强，能够解决随着建筑高度增加出现的建筑结构侧向变形的问题，目前在高层建筑结构设计中得到了较为广泛应用。
关键词：高层建筑；框架核心筒；结构设计1.高层建筑框架核心筒结构体系概况原有的传统的框架结构体系具有提高空间利用率，平面布置较为灵活的特点，但是其抵抗水平作用的能力较差，抗侧刚度较弱，剪力墙的结构体则与框架结构体系相反，具有较强的抗水平作用以及抗侧强度，但是在对于空间的利用上具有一定的弊端，平面布置较为单一，不能够适应当前对于大空间的需求。
这些传统的建筑结构体系已经不能够满足当代建筑物对于建筑结构的要求了，不能够适应时代发展的潮流，这时新型的建筑结构体系应运而生，利用剪力墙围成筒状，形成筒体结构，在筒体外采用大柱距的框架柱，二者之间相互结合，形成一种空间整体承受力。
这种建筑结构体系内部结构相对稳定，同时具有较强的抗侧强度，将框架结构以及剪力墙结构相互结合，优势互补，形成一种全新的建筑结构体系，这就是核心筒体系的建筑结构。
这种新的建筑结构体系具有美观的造型，同时具有一定的灵活性，合理的平衡了各个建筑个体之间的受力，使其呈现出均匀的变化，是以后总较为实用的建筑结构体系。
2.高层建筑框架核心筒结构设计要点框架—核心筒结构，属于高层建筑结构。
简单的来讲就是，外围是由梁柱构成的框架受力体系，而中间是筒体（比如电梯井），因为筒体在中间，所以又称为核心筒结构。
2.1框架布置形式多样，可以是方形、长方形、圆形或其他形状；结构布置尽可能规则，平面刚度布置宜均匀、对称，以减小扭转影响。
带转换层型钢混凝土框架-核心筒结构设计要点
带转换层型钢混凝土框架-核心筒结构设计要点摘要: 带转换层型钢混凝土框架-核心筒结构是我国高层建筑中常用的混合结构体系。
本文在6个三维有限元模型基础上，对影响带转换层型钢混凝土框架-核心筒结构的几个因素进行了分析，并探讨了设计要点。
关键字: 转换层、型钢混凝土框架、核心筒、有限元模型随着我国社会经济的快速发展，高层建筑不断拔地而起。
目前常用型钢混凝土框架-核心筒结构在遭遇地震时，不能合理地分担地震力，从而缺乏协调的抗震性能，致使高层建筑在强地震中会处于缺乏二道防护的功能。
为更好保证常用型钢混凝土框架-核心筒结构能够在强地震区得到更广泛的认可与应用，针对常用型钢混凝土框架-核心筒结构的特点，通过加强型钢混凝土柱外框架的抗弯、抗拉、抗剪性能对型钢混凝土框架-核心筒结构进行设计，从而增强该结构的二道防护功能。
1. 型钢混凝土框架-核心筒结构的特点型钢混凝土框架-核心筒结构是符合我国目前国情的，是目前我国高层建筑中应用广泛的混合结构体系之一。
该混合结构体系具有以下优点：（1）该结构自重轻、造价低廉，且具有良好的耐火性和耐久性；（2）该结构具有的抗侧移刚度和结构的延性。
在水平荷载作用下，结构的侧向变形可以得到较好地控制，尤其是在风载作用下的水平位移较小，使得人们居住的舒适度大大提高，且有利于抗震的需求。
但是在混合结构中，型钢混凝土框架-核心筒结构承担了水平地震作用和风荷载作用下大部分楼层的剪力，框架除承担建筑物的竖向荷载外，承担部分水平荷载作用下产生的倾覆力矩；在强烈地震作用下，核心筒剪力墙刚度出现退化，框架不能合理地分担地震力，从而缺乏协调的抗震性能，致使高层建筑框架在强地震中会处于缺乏二道防护的功能。
通常在高层建筑的上部楼层与下部楼层轴线错位处或者竖向结构形式差异明显处会设置转换层，因此，对带转换层型钢混凝土框架－核心筒混合结构进行设计及优化是非常重要的。
2. 带转换层型钢混凝土框架－核心筒混合结构设计2.1 工程概况某项高层建筑工程实际结构为35层型钢混凝土框架-核心筒混合结构，结构总高109.5米，第三层为转换层，1、2层层高均为4.5米、3～35层为3米，内部混凝土核心筒至上而下贯通整个结构，外围型钢混凝土框架由底部稀柱通过SRC大梁转换为上部密柱。
框架核心筒结构设计中相关要点分析
框架核心筒结构设计中相关要点分析随着我国国民经济的迅速发展，人们对建筑高度、外观、平面布置提出了更高的要求。
因此，框架-核心筒体系在高层建筑中得到了广泛的應用，其结构体系具有外框架间距大、布置方式多变、建筑立面灵活等优点，因此满足了现代建筑的外观要求。
框架-核心筒结构是由核心筒与外围的稀柱框架组成的，其与周边的梁构成了外框架，中间以剪力墙布置成筒体，受力变形特征与框架-剪力墙结构比较类似。
下面结合某高层办公楼结构设计实例，主要就结构设计方案的构思及设计要点进行了探讨。
1 工程概况某高层办公楼，总建筑面积50820m2，地下2层，地上24层，建筑高度99.9m。
地下1～2层为车库及设备用房，1层为办公大厅，2～4为商业用房，5～24为办公用房。
建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为7度，设计地震分组为第二组，设计基本地震加速度为0.15g。
地基基础设计等级为甲级，地面粗糙度为B类。
2 基础设计及结构方案的选择2.1 基础设计结合地质工程勘察报告，以及考虑造价、施工条件及周边环境等情况，本工程主楼决定采用桩筏基础，裙楼及地下室部分采用桩基础。
桩身直径600mm、700mm，桩长约25m。
桩身混凝土强度等级为C35，桩身钢筋均为Ⅲ级钢。
单桩承载力分别为2250kN、3400kN。
桩基持力层为强风化花岗岩层，桩身进入持力层深度不小于1m。
筏板厚度为2.3m。
由于静压沉管灌注桩为挤土桩，为了确保工程施工质量，设计时有需要采取减小挤土效应的措施。
在桩基外侧预钻部分应力释放孔；对主楼密集桩裙采用预钻孔沉桩；要求施工单位结合场地条件，提供沉桩方案中施工顺序、沉桩速率、日沉桩量等，待设计确认后才能进行施工；施工中需要做好监测工作。
2.2 结构体系对比结构体系对比见图1。
初步设计方案：优点：柱距均匀，约10m；核心筒中心与整体结构中心基本重合。
缺点：核心筒外墙因进出口、设备等需要，增开门洞部位的外墙连梁容易因为抗剪问题超筋；核心筒所占面积较大，所以核心筒刚度也大；框架柱的倾覆弯矩百分比基本在10%～30%，外围框架柱作用未得到充分发挥；与核心筒相连主框架梁截面大、配筋大。
框架—核心筒结构建筑结构设计
框架—核心筒结构建筑结构设计在所有结构体系中，框架-核心筒结构较为常用。
本文结合某工程的实际案例，针对框架-核心筒结构的结构选型、剖析及其设计等进行具体的介绍，仅供相似工程进行借鉴。
标签：高层建筑；框架-核心筒结构；设计1 工程概况某工程地处浙江地区，整个地块的面积大概是18682m2，由三层裙楼、一层地下室、二十二层主楼构成，三者连成一体，建筑物的总面积是79020m2，共有99.5m高。
地下1层设置了自行车库、双层停车库、设备机房，其有7.9m高，面积共达14750m2；地上1至3层裙楼具有餐厅、图书阅览室、门厅以及会议室等配套设施，主楼四层至20层属于工作区，而21层与22层则作为健身活动室。
裙楼、地下室以及主楼的平面尺寸分别是109.8m×40.8m、196.8m×78.9m、58.8m×33.6m，1层的层高为4.8m，2层与3层的层高为4.5m，4层至22层的层高都是4.45m，大楼主体结构的主要柱网尺寸是8.4m×8.4m。
2 设计依据与主要材料本工程结构设计使用年限是50a，地基基础设计等级是乙级，建筑结构安全等级是二级，建筑抗震设防是丙类建筑，地下室与屋面防水等级是一级。
抗震设防烈度高达6度，设计地震基本加速度值是0.15g。
主楼的柱与墙混凝土强度等级会由于高度的变化慢慢从C60变为C35，地下室与全部楼层的梁板都使用了C35级混凝土。
通过对其使用的钢筋的分析可知，其多使用HRB335与HRB400热轧螺纹钢筋。
3 结构设计此工程主楼的结构属于钢筋混凝土框架-核心筒结构，不论是剪力墙还是框架或者是核心筒，其抗震等级都是二级。
裙房属于框架结构，其抗震等级也是二级。
地下一层区域中的抗震等级和上部结构是一样的，都是二级，而地下一层超过上部的部分、地下二层的抗震等级都是三级。
3.1 上部结构设计从结构布置上看，以主楼中的楼梯电梯井道安设的相对封闭、独立的带边框剪力墙为核心筒，为增强结构的抗扭转作用，将两道相互垂直的剪力墙分别设置在主楼的四个拐角处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带转换层型钢混凝土框架-核心筒结构设计要点
摘要: 带转换层型钢混凝土框架-核心筒结构是我国高层建筑中常用的混合结构体系。
本文在6个三维有限元模型基础上，对影响带转换层型钢混凝土框架-核心筒结构的几个因素进行了分析，并探讨了设计要点。
关键字: 转换层、型钢混凝土框架、核心筒、有限元模型
随着我国社会经济的快速发展，高层建筑不断拔地而起。
目前常用型钢混凝土框架-核心筒结构在遭遇地震时，不能合理地分担地震力，从而缺乏协调的抗震性能，致使高层建筑在强地震中会处于缺乏二道防护的功能。
为更好保证常用型钢混凝土框架-核心筒结构能够在强地震区得到更广泛的认可与应用，针对常用型钢混凝土框架-核心筒结构的特点，通过加强型钢混凝土柱外框架的抗弯、抗拉、抗剪性能对型钢混凝土框架-核心筒结构进行设计，从而增强该结构的二道防护功能。
1. 型钢混凝土框架-核心筒结构的特点
型钢混凝土框架-核心筒结构是符合我国目前国情的，是目前我国高层建筑中应用广泛的混合结构体系之一。
该混合结构体系具有以下优点：（1）该结构自重轻、造价低廉，且具有良好的耐火性和耐久性；（2）该结构具有的抗侧移刚度和结构的延性。
在水平荷载作用下，结构的侧向变形可以得到较好地控制，尤其是在风载作用下的水平位移较小，使得人们居住的舒适度大大提高，且有利于抗震的需求。
但是在混合结构中，型钢混凝土框架-核心筒结构承担了水平地震作用和风荷载作用下大部分楼层的剪力，框架除承担建筑物的竖向荷载外，承担部分水平荷载作用下产生的倾覆力矩；在强烈地震作用下，核心筒剪力墙刚度出现退化，框架不能合理地分担地震力，从而缺乏协调的抗震性能，致使高层建筑框架在强地震中会处于缺乏二道防护的功能。
通常在高层建筑的上部楼层与下部楼层轴线错位处或者竖向结构形式差异明显处会设置转换层，因此，对带转换层型钢混凝土框架－核心筒混合结构进行设计及优化是非常重要的。
2. 带转换层型钢混凝土框架－核心筒混合结构设计
2.1 工程概况
某项高层建筑工程实际结构为35层型钢混凝土框架-核心筒混合结构，结构总高109.5米，第三层为转换层，1、2层层高均为4.5米、3～35层为3米，内部混凝土核心筒至上而下贯通整个结构，外围型钢混凝土框架由底部稀柱通过SRC大梁转换为上部密柱。
构件的截面尺寸：柱（转换层以上米2，转换层及以下米2），梁（框架梁，楼面梁，转换梁），核心筒墙肢（转换层以上0.4米，转换层及以下0.5米），组合楼板（转换层0.2米，转换层以外0.15米）。
工程实际结构如图1所示。
（a）（b）
图1 工程实际结构图（a为转换层上部；b转换层及下部）
本工程地面粗糙度为 B 类，抗震设防烈度为8 度，场地土类别为Ⅱ类，设计地震分组为第一组。
根据模型平面布置规则，X 方向尺度等于Y 方向，本文仅考虑X 方向地震力作用。
2.2设计要点
本文对带转换层型钢混凝土框架－核心筒混合结构的地震反应进行计算分析以获得以下相应的数据：在转换层设置高度及转换层上、下等效侧向刚度比改变时，该结构地震反应情况的参数，如结构自振周期、顶点位移、层间位移角、各层总剪力(弯矩)分布、转换层附近内力分布及框支柱内力分布等。
然后，根据相应的分析结构，本文对带转换层型钢混凝土框架－核心筒混合结构的设计要点进行提炼分析，以求提高带转换层型钢混凝土框架－核心筒混合结构在地震作用具有较强的防护能力。
根据高层建筑结构的复杂性，设计合理复杂性的有限元建模，以实现高精度的结构计算。
通过增加(或减少)转换层下部“框支”结构层数，相应减少(或增加)转换层上部结构层，使结构的总高度基本保持不变，结构层数分别为31~35层，建立了6个三维有限元计算结构模型（模型A、B、C、D、E、F的转换层位置层1、3、5、7、9），如图2所示。
根据三维有限元计算结构模型对抗震性能进行分析。
图2三维有限元计算结构模型示意图
（1）对结构自振周期的影响。
根据相应的试验结果可知，随着转换层设置高度的增加，结构前两阶振型自振周期呈现出由大变小再逐渐增大的趋势，而当转换层设置不断增加，由于下部结构在整个结构中所占的比重越来越大。
随着转换层设置高度的增大则结构的整体刚度增强，当转换层位于七层以上时，随着转换层设置高度的增大则结构的整体刚度削弱。
（2）对结构侧移的影响。
根据振型分解反应谱法计算模型A、B、C、D、E及F的顶点位移、最大层间位移角及所在的位置计算结果可知：随着转换层设置高度的增加，转换层附近出现刚度突变且程度逐渐加剧；转换层设置高度的变化并没有对结构整体侧向刚度产生很大的影响；随着转换层设置高度的增加，在大震作用下，转换层上相邻楼层（1～3）层有可能吸收过多的能量而破坏，在设计中对转换层上部结构底部配筋应予以加强；当转换层设置位置较高时（9 层以
上），转换层对上部结构变形将产生较大的影响。
（3）对层地震剪力分配的影响。
根据相应的试验数据分析，可知：随着转换层设置高度的增加，转换层楼层地震作用逐渐减小，因此，高位转换可增加对转换层抗震设计有利性；转换层的设置对外围型钢混凝土框支框架承担的地震剪力有显著的影响；对于高位转换型钢混凝土框支框架-混凝土核心筒结构，在外围框架设计时，应加强转换层上部结构底部框架配筋；在模型顶部几层，核心筒出现负剪力，且顶层核心筒地震剪力差别不大。
（4）对地震倾覆力矩分配的影响。
根据相应的试验情况，可知：转换层的设置及高度的变化对楼层总倾覆力矩并没有产生太大的影响；转换层的设置对转换层下部框架（核心筒）承担的倾覆力矩产生了明显的影响；由于转换层的设置增大了转换层下部楼层核心筒承担的倾覆力矩，对核心筒有不利影响，因此，需要通过加强转换层下部核心筒的配筋来提高抗震能力。
（5）对框支柱内力的影响。
根据相应的试验情况，可知：随着转换层高度的增加，突变的程度越来越大，因此，在框支柱的抗震设计中，应加强转换层下一层至转换层上第二层框支柱的配筋。
（6）转换层上、下结构等效侧向刚度比对结构抗震性能的影响。
型钢混凝土框支框架-混凝土核心筒结构在转换层存在竖向刚度的突变，对结构产生了不利的影响。
根据相应的试验情况，可知：型钢混凝土框支框架-混凝土核心筒结构在满足转换层上、下结构等效侧向刚度比的条件下，其转换层与转换层上一层楼层侧向刚度比一般也是满足规范条件的。
3. 结语
高层建筑中，为适应建筑使用功能的要求，在结构中往往要设置转换层。
本文主要针对6个三维有限元模型分析，对带转换层型钢混凝土框架-核心筒结构的设计要点进行分析探讨，以期待有利于同行一同思量优化该结构设计要点的必要性。
参考文献
[1] 舒兴平, 毛健宇, 黄伟, 卢倍嵘. 型钢混凝土框支框架-混凝土核心筒结构抗震性能分析[J]. 湖南大学学报, 2010, 37(12): 7-12.
[2] 毛健宇. 型钢混凝土框支框架-混凝土核心筒结构抗震性能分析[D]. 湖南大学, 2009.
[3] 李君宏.试论带转换层型钢混凝土框架－核心筒混合结构关键设计[J]. 甘肃联合大学学报, 2011, 25(6): 51-53.。
