秭归野外地质实践教学_08链子崖路线_五、泥盆系黄家磴组地层特征;六、二叠系栖霞组地层特
地质工程专业认识实习-秭归地区
地质工程专业认识实习目录一、黄花、雾渡河、下牢溪线路实习计划 (2)点位1：雾渡河城区以北约2km处 (3)点位2：雾渡河城区兴山方向约0.5km处 (4)点位3：雾渡河城区以南3km处 (6)点位4：出宜昌,走三峡大坝高速一会,出高速往夷陵区走,大约1公里 (8)点位5：前往黄花金钉子剖面 (9)点位6：金狮洞风景区 (11)点位7：前往三峡人家 (12)二、泗溪、坝区、链子崖线路实习计划 (12)点位8：四溪向王洞村西南500米处（车直接开向景区门口）泗溪震旦系—寒武系地层观察 (13)点位9：泗溪公园迷宫泉（泉水观测点） (14)点位10：秭归港西北约500m处长江库岸（注：大巴车可停秭归港停车场） (16)点位11：九畹溪与长江汇合处, (17)点位12：链子崖和新滩 (18)三、兴山县两河口—建阳坪—南阳镇—神农架线路 (20)点位13：高岚河电站 (20)点位14：建阳坪—灵老爷明洞—南沱湾 (21)点位15：南阳镇服务站附近 (23)一、黄花、雾渡河、下牢溪线路实习计划黄陵背斜位于扬子地台上扬子台褶带的东缘。
背斜西边为姊归复向斜、东边为当阳复向斜,三者轴互相平行,方位近南北向。
背斜本身为一弯隆构造,核心部分由前震旦系结晶杂岩组成,两翼西陡东缓,依次由震旦系到侏罗系地层组,成此间大都呈连续的整合或假整合接触,角度不整合出现在震旦系和前震旦系之间,自翌系和老地层之间。
是我国南方著名的标准地层剖面。
本区一直是地质学家众矢之的,多方面的研究已经相当深入,关于黄陵背斜的形成时期,目前意见尚不统一。
对黄陵背斜的发展特点论及者较少,本文仅就黄陵背斜的形成和发展谈些粗浅认识,供今后进一步研究参考。
中条运动使早元古代及其以前的岩系全部褶皱变质。
中及晚元古代时,本区继续上升、隆起。
根据航磁资料,黄陵背斜正位于变质基底的开县一一黄陵东西向隆起带上。
这一地质背景为黄陵背斜在漫长的地质时期地发展奠定了基础。
秭归野外地质教学实习报告
秭归野外地质教学实习报告目录第一章绪言............................................................................................. 错误!未定义书签。
第二章地层.. (4)第一节上元古界 (4)第二节下古生界 (4)第三节上古生界及第四系 (4)第三章岩石 (4)第一节岩浆岩 (4)第二节变质岩 (4)第四章构造 (4)第一节褶皱 (4)第二节断裂 (4)第五章矿产 (4)结束语 (22)附图Ⅰ秭归县泗溪日月坪南华系莲沱组实测地层剖面图（1∶1000） (22)附图Ⅱ秭归县泗溪日月坪南华系莲沱组实测地层柱状图（1∶1000） (22)附图Ⅲ秭归县冀家湾-横墩岩地层构造信手剖面图（1∶5000） (22)附图Ⅳ秭归县雾河填图区地形地质图（1∶5000） (22)第一章绪言实习区地理位置、行政区划、交通（图1-1 实习区交通位置图）、地貌特征、水系、气候概况、工农业概况实习的目的和任务、实习范围及内容、起止时间、组队情况、指导老师、完成工作量（表1-1 实习工作量一览表）（分段叙述，不列小标题）第二章地层概况：实习区主要发育地层简单综述（实习未见到的地层不描述）由老 新依次描述第一节上元古界小叙（总体描述）一、南华系1．莲沱组（Nh1l）2．南沱组（Nh2n）二、震旦系1．陡山沱组（Z1d）2．灯影组（Z2dn）第二节下古生界小叙（总体描述）一、寒武系1．岩家河组（Z2∈1y）2．水井沱组（∈1s）3．石牌组（∈1sp）4．天河板组（∈1t）5．石龙洞组（∈1sl）6．覃家庙组（∈2q）7．三游洞组（∈3sy）二、奥陶系三、志留系第三节上古生界及第四系小叙（总体描述）一、泥盆系二、石炭系三、二叠系1．梁山组（P1l）2．栖霞组（P1q）3．茅口组（P2m）四、第四系第三章岩石总体描述第一节岩浆岩总体描述（岩体由老 新依次描述所观察到的岩体，包括岩体分布位置、岩性描述、岩体特征）一、茅坪复式岩体1．兰陵溪岩体2．太平溪岩体3．堰湾岩体4．东岳庙岩体二、黄陵庙复式岩体1．三斗坪岩体2．青鱼背岩体3．小滩头岩体第二节变质岩总体描述一、区域变质岩总体描述描述几种实习中见到的主要变质岩岩性特征二、动力变质岩1．角砾岩（小渔村组变质岩地层破碎带中）2．碎裂岩（三斗坪岩体中破碎带）第四章构造总体描述区域构造（黄陵穹窿）第一节褶皱总体描述一、上冀家湾陡山沱组二段（Z1d2）倒转向斜（重点）二、九曲垴陡山沱组三段（Z1d3）平卧褶皱三、九畹溪覃家庙组（∈2q）平卧褶皱第二节断裂总体描述一、断层及其组合1．崆岭群小渔村组变质岩中断层2．横墩岩隧道西岩家河组内地堑二、节理1．火炬状节理2．雁行式节理3．剪节理（陈家冲）第五章矿产总体描述一、内生矿产1．月亮包金矿（为太平溪岩体侵入到变质岩中形成。
秭归基地实习报告
一、前言2023年8月，我有幸参加了中国地质大学（武汉）在湖北省宜昌市秭归县的实习基地为期两周的野外实习。
这次实习让我深入了解了地质学的基本原理和实际应用，也让我对地质工作有了更加深刻的认识。
在此，我将结合实习经历，从实习背景、实习内容、实习收获等方面，对这次实习进行总结。
二、实习背景秭归县位于湖北省西部，长江中上游，是三峡库区的重要组成部分。
这里地质构造复杂，地层出露连续完整，岩浆岩、变质岩、沉积岩三大岩类发育完全，褶皱与断裂等构造现象丰富。
因此，秭归县被誉为“地质博物馆”，是我国重要的地质科研和教学基地。
三、实习内容1. 实习基地概况实习基地位于秭归县茅坪镇西部边缘，占地面积90.84亩。
基地设施完善，包括综合楼、学生公寓、食堂、澡堂、运动场等，能够满足实习学生的生活和学习需求。
2. 实习课程实习期间，我们主要学习了以下课程：（1）地质学基础：包括地质学的基本概念、地层、岩石、构造等。
（2）地质测量：包括水准测量、角度测量、距离测量等。
（3）野外地质调查：包括地层对比、岩性鉴定、构造解析等。
（4）地质灾害调查：包括滑坡、泥石流、地面塌陷等。
3. 野外实习在实习期间，我们先后前往了以下地点进行野外实习：（1）三峡大坝：参观了三峡大坝的建设过程和地质条件，了解了地质工程的重要性。
（2）链子崖：考察了链子崖的地质构造和地质灾害情况，学习了地质灾害的防治方法。
（3）新滩滑坡：考察了新滩滑坡的形成原因和防治措施，了解了地质灾害的严重性。
（4）莲沱长江大桥：考察了莲沱长江大桥的地质构造和地基处理方法，学习了地质工程的设计与施工。
四、实习收获1. 理论知识与实践相结合通过这次实习，我将课堂上学习的理论知识与实际地质现象相结合，加深了对地质学知识的理解。
例如，在考察三峡大坝时，我了解了地质工程的重要性，以及地质学在工程建设中的应用。
2. 提高了野外实践能力实习期间，我们进行了大量的野外地质调查和测量工作，锻炼了我们的野外实践能力。
秭归地质实习报告
秭归野外地质实习报告学院：姓名：学号:中国地质大学（武汉）二〇一六年八月目录1绪言 (1)1.1自然地理 (1)1.1.1区内交通 (1)1.1.2自然资源 (2)1.2实习目的、任务和内容 (3)2地层岩性 (3)2.1沉积岩 (3)2.1.1新元古界 (4)2.1.2下古生界 (6)2.1.3上古生界 (10)2.1.4中生界 (11)2.1.5新生界 (12)2.2岩浆岩 (12)2.2.1黄陵花岗岩基 (13)2.2.2脉岩 (14)2.3变质岩 (14)2.3.1区域变质岩 (14)2.3.2混合岩 (15)2.3.3动力变质岩 (15)2.3.4接触交代变质岩 (16)3地质构造 (16)3.1地形地貌 (16)3.2区域地质构造 (16)3.3新构造运动及区域稳定性 (18)3.3.1地壳隆升运动 (18)3.3.2断裂活动性 (18)4水文地质 (19)4.1气候 (19)4.2降水及蒸发 (19)4.3水文 (19)4.3.1地下水赋存条件 (19)4.3.2地下水赋存类型 (20)4.3.3地下水补给排关系 (20)5物理地质现象 (21)5.1滑坡 (21)5.2崩塌及危岩体 (22)5.3岩溶 (23)6结语 (24)1绪言1.1自然地理1.1.1区内交通秭归县位于湖北省西部，属宜昌市管辖，距湖北省会武汉市约369km，县城位于长江两岸的茅坪镇，著名三峡水库坝址所在地。
秭归时楚文化的发源地，具有悠久的历史和深厚的文化积淀，伟大的爱国诗人屈原诞生于此。
全县境域面积2427km2，全县辖12个乡（镇）、202个行政村、总人口39.5万人（2005年）。
水陆交通较发达，长江自古以来是黄金水路交通要道，自三峡水库建成后，水陆交通更加便捷，容量大幅度提升；陆路有江宜高速公路、汉宜高速铁路、沿公路干线及通往各乡镇及邻县的公路。
行政区划如图1-1所示。
图1-1秭归县行政区划图1.1.2自然资源1.矿产资源秭归县域内发现矿产资源20多种，探明有一定含量者十余种，矿点50余处。
宜昌市秭归野外地质调查实践__震旦系灯影组第二段石板滩段地层观察
路线二:周家坳-滚石坳
本路线共有4个知识点 一、震旦系灯影组第二段石板滩段地层观察 二、震旦系灯影组第三段白马沱段地层观察 三、寒武系岩家河组地层观察 四、寒武系水井沱组地层观察
• 知识点1：
•
•
震旦系灯影组第二段石板滩段地层观察
主要内容
一、震旦系灯影组二段（石板滩段）特征 二、节理观察 三、埃迪卡拉生物群 四、和尚洞岩溶作用
点位处下伏蛤蟆井段； 上覆石板滩段。
根据岩溶作用发生的四个条件： 1、孔隙、裂隙发育：裂隙愈发育，岩石与地下水 的接触面积愈大，愈利于岩溶作用的进行。
2、岩石的可溶性：和尚洞附近主体是灯影组石板滩 段，主体是石灰岩性，属碳酸盐岩，碳酸盐岩是可 溶性岩石。
和尚洞 石板滩段 蛤蟆井段
3、地下水的溶蚀力：地下水一般含相当的CO2，有 的还溶有HCl或H2SO4等，是一种较强的溶剂，能较 快地分解可溶性岩石。
• 三、定点 • 点号：016 • GPS：111°2′44.43 E，30°46′38.82 N，H=682 m • 点位：周家坳采石场 • 露头：人工，良好
• 点义：灯影组二段Z2dys 石板滩段岩性观察点
• 描述： • 两白夹一黑的黑 • 石板滩段;
主要内容
一、震旦系灯影组二段（石板滩段）特征 二、节理观察 三、埃迪卡拉生物群 四、和尚洞岩溶作用
雁行式节理
露头处可以观察到雁行式节理： 这个雁行式张节理是由剪应力形成的，是一个右行剪切作用（站在节 理的一侧看对盘的运行方向，对盘向右运行即为右行），节理形成后 被方解石脉充填。 张节理：张应力作用下形成。其特征是：
a．产状不稳定，延伸不远。 b．节理面粗糙不平，无擦痕。 c．多张口，常被充填形成脉体。

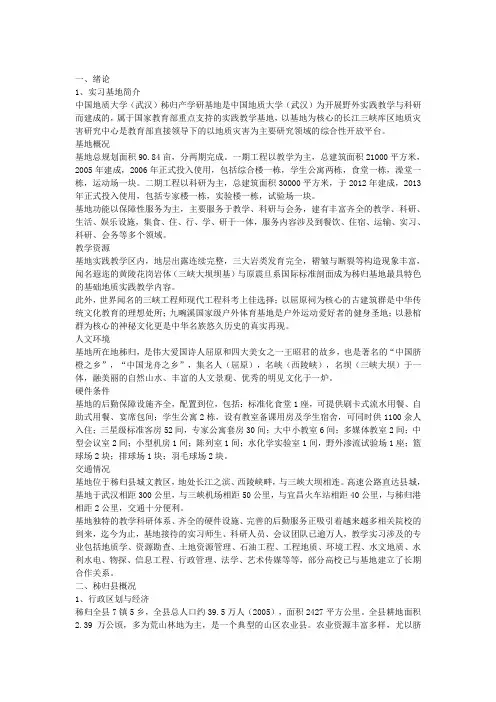

秭归实习报告
一、绪论1、实习基地简介中国地质大学（武汉）秭归产学研基地是中国地质大学（武汉）为开展野外实践教学与科研而建成的，属于国家教育部重点支持的实践教学基地，以基地为核心的长江三峡库区地质灾害研究中心是教育部直接领导下的以地质灾害为主要研究领域的综合性开放平台。
基地概况基地总规划面积90.84亩，分两期完成。
一期工程以教学为主，总建筑面积21000平方米，2005年建成，2006年正式投入使用，包括综合楼一栋，学生公寓两栋，食堂一栋，澡堂一栋，运动场一块。
二期工程以科研为主，总建筑面积30000平方米，于2012年建成，2013年正式投入使用，包括专家楼一栋，实验楼一栋，试验场一块。
基地功能以保障性服务为主，主要服务于教学、科研与会务，建有丰富齐全的教学、科研、生活、娱乐设施，集食、住、行、学、研于一体，服务内容涉及到餐饮、住宿、运输、实习、科研、会务等多个领域。
教学资源基地实践教学区内，地层出露连续完整，三大岩类发育完全，褶皱与断裂等构造现象丰富，闻名遐迩的黄陵花岗岩体（三峡大坝坝基）与原震旦系国际标准剖面成为秭归基地最具特色的基础地质实践教学内容。
此外，世界闻名的三峡工程师现代工程科考上佳选择；以屈原祠为核心的古建筑群是中华传统文化教育的理想处所；九畹溪国家级户外体育基地是户外运动爱好者的健身圣地；以悬棺群为核心的神秘文化更是中华名族悠久历史的真实再现。
人文环境基地所在地秭归，是伟大爱国诗人屈原和四大美女之一王昭君的故乡，也是著名的“中国脐橙之乡”，“中国龙舟之乡”，集名人（屈原），名峡（西陵峡），名坝（三峡大坝）于一体，融美丽的自然山水、丰富的人文景观、优秀的明见文化于一炉。
硬件条件基地的后勤保障设施齐全，配置到位，包括：标准化食堂1座，可提供刷卡式流水用餐、自助式用餐、宴席包间；学生公寓2栋，设有教室备课用房及学生宿舍，可同时供1100余人入住；三星级标准客房52间，专家公寓套房30间；大中小教室6间；多媒体教室2间；中型会议室2间；小型机房1间；陈列室1间；水化学实验室1间，野外渗流试验场1座；篮球场2块；排球场1块；羽毛球场2块。
宜昌市秭归野外地质调查实践__灯影组、天河板组地层特征及相关构造
• 描述：
层上产状盘（为S震0）旦：系3灯54影°组∠（6Z72°dy，）偶浅见灰薄色层厚白层云-块质状灰白岩云。岩，岩
（一）天河板组（Є2t）简介 （二）天河板组在点位处的特征
• 点南为寒Biblioteka 系天河板地层。主要内容一、天河板底部地层震旦系灯影组特征 二、路线上寒武系天河板组地层特征 三、天河板组与灯影组接触关系 四、天河板组在剖面上的特征
• 接触关系：断层接触 • 该断层称为白氏桥断层（该点现在已被人为破坏，
• （二）灯影组中顺剪切变形构造观测 该组顺层剪切变形构造被白氏桥断裂截切，其形成时代早于白氏桥
断层。
灯影组白云岩层理面上的顺层滑动擦痕及正阶步，指示左旋平移
补充知识：线理与阶步，先看看线理构造
A型、B型线理 线理的种类较多，如矿物的拉伸、生长、面理
的交线等都可形成线理。根据线理的成因可分为A型、 B型线理两类。 1.A型线理：又称a线理，线理方向与物质运动方向（a 轴）或最大主应变轴（X轴）方向平行，如矿物生长线 理、拉伸线理等。 2.B型线理：又称b线理，线理方向与物质运动方向（a 轴）或最大主应变轴（X轴）方向垂直，而平行于中间 应变主轴（Y轴）方向，这类线理多属于交面线理或褶 皱线理。
直线的产状要素 A．箭头示倾伏向，γ为倾伏角；B.水平线右端为侧伏向，α为侧伏角
• 线理产状的测量：
• 1、将野簿一边与线理延长方向 重合，且野簿处于铅直条件；
• 2、将罗盘一侧紧贴野簿，是罗 盘圆形水泡居中，北针所指方 向即是线理倾伏向；
• 3、将罗盘一侧紧贴野簿顶边， 拨动罗盘后旋钮，使条形水准 仪水泡居中，在罗盘内半圆刻 度盘上读出相应的度数即为倾 伏角。注意：测倾伏角罗盘一 定要铅直水平面。
宜昌市秭归野外地质调查实践__石龙洞组地层特征_覃家庙组地层特征
主要内容
一、石龙洞组简介 二、点位上石龙洞组与天河板组特征及接触关系
No.022
• 点位：白氏桥北约500m，白氏桥背斜观测点
(No.003)沿公路向北约1点义：天河板组（Є2t）与石龙洞组（Є2sl）
地层界线；Є2sl/Є2t
• 描述：
• 描述：
点南侧出露天河板组（Є2t）地层 点北出露石龙洞组（ Є2sl ）地层
两者为整合接触关系； 依据：
1、产状一致； 2、沉积环境相近
石龙洞组与天河板组分界点
• 点间：No.022 N+35M 35M，No.023，沿途为石龙 洞组地层。
• 知识点3：
•
•
覃家庙组地层特征
主要内容
一、覃家庙组简介 二、点位上覃家庙组与石龙洞组特征及接触关系
秭归野外地质实践教学
路线五:长阳白氏桥南—肖家 台—白氏坪村南
本路线共有9个知识点 一、灯影组、天河板组地层特征及相关构造 二、石龙洞组地层特征 三、覃家庙组地层特征 四、娄山关组地层特征 五、南津关组地层特征 六、梁山向斜北翼娄山关组地层特征 七、分乡组地层特征 八、红花园组地层特征 九、大湾组地层特征
覃家庙组（ Є2q ）简介
• 层型：湖北省宜昌市覃家庙打磨山覃家庙组剖面。 • 以薄层白云岩和泥质白云岩为主，夹中—厚层状白
云岩及少量页岩、石英砂岩，岩层中常有波痕、干 裂构造，并有石盐和石膏假晶，产三叶虫及腕足类 化石，属于浅海沉积环境。整合于石龙洞组之上和 娄山关组(三游洞组)之下。
主要内容
• 知识点2：
•
•
石龙洞组地层特征
主要内容
一、石龙洞组简介 二、点位上石龙洞组与天河板组特征及接触关系
石龙洞组（ Є2sl ）简介
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
•
二叠系栖霞组地层特征
主要内容
一、区域上二叠系栖霞组地层特征 二、路线上二叠系栖霞组地层特征 三、第四系点间特征
• 栖霞组(P2q)简介
• 命名地点在南京东郊约20千米的栖霞山。 • 以暗蓝灰色层状灰岩为主，含不规则的燧石结核，厚110～250
米。
• 在南京地区自下而上大致分为四层： • ①臭灰岩层，为黑色沥青质泥质灰岩，无燧石结核，含蜓化石；
• 知识点5：
•
•
泥盆系黄家磴组地层特征
主要内容
一、区域上泥盆系黄家磴组地层特征 二、路线上泥盆系黄家磴组地层特征
黄家磴组简介
• 命名于湖北长阳县马鞍山黄家磴。 • 以黄、灰、灰绿色页岩与砂质页岩和砂岩为主，
时夹鲕状赤铁矿层。 • 地层厚6-70米。 • 为滨-浅海碎屑沉积环境，含植物和腕足类等。 • 与下伏云台观组呈整合接触。
秭归野外地质实践教学
路线五：基地-链子崖-基地
地球物理与空间信息学院 秭归野外教学团队 2018年9月
基地-链子崖-基地(L5)
本路线共有8个知识点 一、新滩滑坡 二、链子崖危岩体
三、志留系纱帽组地层特征 四、泥盆系云台观组地层特征 五、泥盆系黄家磴组地层特征 六、二叠系栖霞组地层特征 七、二叠系茅口组地层特征 八、二叠系吴家坪组地层特征
• 点间（2）：119m 308°+42m 161m，至点010， 沿途为第四系堆积物，点间前半部灰褐色沙土， 老乡的柑桔园，后半部是黄褐色含砾石很高的坡 积物。
结束
• 有孔虫：是一类古老的原生 动物，5亿多年前就产生在 海洋中，至今种类繁多。
栖霞组地层中还有一些特殊的沉积矿物，这里见到 的是一种硫酸盐矿物--天青石（硫酸锶），因其呈 菊花状集合体又称菊花石。
主要内容
一、区域上二叠系栖霞组地层特征 二、路线上二叠系栖霞组地层特征 三、第四系点间特征
• 119米处被第四系覆盖，第四系与栖霞组灰岩成角 度不整合接触关系。
(P2q)地层。
复体珊瑚
海绵化石，它是海绵化石的横切面， 中心发白的是中央腔。
海绵化石的纵切面，中间发白的为中央腔。
栖霞组中的其他较小的化石有孔虫、钙藻及蜓类化石需 要在显微镜下鉴定，特别是蜓化石，它是石炭二叠的标 准化石，具有确定地层时代意义。
海绵化石的纵切面，中间发白的为中央腔。
栖霞组中的其他较小的化石有孔虫、钙藻及蜓类化石需要在 显微镜下鉴定，特别是蜓化石，它是石炭二叠的标准化石， 具有确定地层时代意义。
细砂岩、粉砂岩夹泥岩。 地层产状：345∠22 接触关系：整合接触。
依据：1、沉积环境相近； 2、产状一致。
云台观组与黄家磴组界线
黄家磴组（D3h）
产鲕状赤铁矿，被称为宁乡式铁矿。
• 点间：点008 278°+78m 78m，至点009，沿途
露头不好，断续出露泥盆系黄家磴组（D3h）地层。
• 知识点6：
• ②下硅质层，为黑色不纯灰岩及硅质页岩，含燧石结核，含珊 瑚化石，厚2～18米；
• ③为黑或深灰色厚层灰岩，含燧石结核，上部含珊瑚，厚100 米；
• ④上硅质层，为黑色硅质页岩及不纯灰岩，含燧石结核，含蜓 及珊瑚等，厚约20米。
• 为浅海相硅质碳酸盐岩沉积，含珊瑚及蜓化石。 • 与下伏梁山组地层整合接触。
上部黑色薄层泥岩夹灰岩。
点西为栖霞组（P2q）地层，栖霞组在本点形成一个大陡崖。
为深灰色厚层-块状生屑微晶灰岩，夹泥质灰岩及燧石团块， 因含大量生物，敲击后有臭பைடு நூலகம்，又称为栖霞臭灰岩。岩层含 蜓及珊瑚等化石。
接触关系：区域上与石炭系地层为角度不整合。
• 点间（1）：点009 295°+119m 119m，沿途露栖霞组
主要内容
一、区域上二叠系栖霞组地层特征 二、路线上二叠系栖霞组地层特征 三、第四系点间特征
点号：
009
点位：双修亭边
GPS：
露头：天然，一般
点义：栖霞组与梁山组地层界线点
P2q/P1l
描述：点东露头不好，根据沟底露头，为二叠系下统梁山组
（P1l）地层，区域上底部中厚层细砂岩、粉砂岩、泥岩及煤；
主要内容
一、区域上泥盆系黄家磴组地层特征 二、路线上泥盆系黄家磴组地层特征
点号：
008
点位：双修亭下平台 GPS： 露头：天然，良好 点义：泥盆系黄家磴组与云台观组地层界线点
D3h/D2y 描述：点东为泥盆系云台观组（D2y）地层，灰白
色厚层状-中厚层状细粒石英砂岩。
点西为黄家磴组（D3w）地层，灰白色薄层
