张家港2015届初三物理上学期第三次阶段测试苏教版带答案
2015年江苏省苏州市中考物理试题及参考答案(word解析版)
2015年江苏省苏州市中考物理试题及参考答案与解析（全卷满分100分，考试时间100分钟）一、选择题（本题共12小题，每小题2分，共24分．每小题给出的选项中只有一个．．．．选项符合题意）1．下列能源属于可再生能源的是（）A．石油B．风能C．天然气D．核能2．下列数据中符合实际情况的是（）A．普通自行车轮的半径约为1m B．一个中学生的质量约为50gC．教室里一盏日光灯的工作电流约为0.8A D．中学生正常行走的速度约为5km/h3．在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中，通常情况下属于导体的是（）A．①④⑤B．①⑤⑥C．②③④D．②③⑥4．如图所示的自然现象中，由凝华形成的是（）A．铁丝网上的白霜B．屋檐下的冰凌C．冰冻的衣服晾干D．草叶上的露珠5．下列现象中，属于反射现象的是（）A．小孔成像B．路灯下形成人影C．阳光下可以看到彩色的花D．河岸边看到水中的鱼6．下列与分子相关的描述正确的是（）A．破镜难圆说明分子间没有引力B．花香四溢说明分子做无规则运动C．铁、水、空气、磁场等物质都是由大量分子组成的D．物质在固态时体积最小说明分子间没有空隙7．如图所示，烛焰在光屏上成清晰的像。
下列哪个光学器材的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜8．随着科技的发展，各种现代技术不断得到应用，以下说法正确的是（）A．潜艇利用超声波定位水下目标B．各种家用电器若利用超导材料制作能有效节约电能C．现代遥感卫星可以利用紫外线拍摄照片发现地面火情D．纳米材料是由1～50×10-6m的颗粒制成的，它具有很多特殊的性能9．两个用同一种材料制成且完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，容器内装有质量和深度均相同的液体，如图所示。
若它们分别在水平方向拉力F1和F2的作用下沿桌面做匀速直线运动，速度分别为v和2v，容器底部受到液体的压强分别为p1和p2．下列关系正确的是（）A．p1=p2F1=F2B．p1＞p2F1＜F2C．p1＞p2F1=F2D．p1＜p2F1＞F2 10．压敏电阻的阻值是随所受压力的增大而减小的。

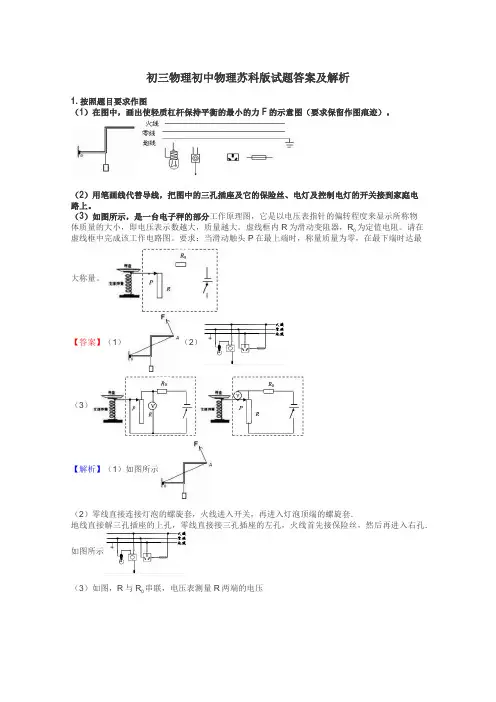

初三物理初中物理苏科版试题答案及解析
初三物理初中物理苏科版试题答案及解析1.按照题目要求作图（1）在图中，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。
（2）用笔画线代替导线，把图中的三孔插座及它的保险丝、电灯及控制电灯的开关接到家庭电路上。
（3）如图所示，是一台电子秤的部分工作原理图，它是以电压表指针的偏转程度来显示所称物为定值电阻。
请在体质量的大小，即电压表示数越大，质量越大。
虚线框内R为滑动变阻器，R虚线框中完成该工作电路图。
要求：当滑动触头P在最上端时，称量质量为零，在最下端时达最大称量。
【答案】（1）（2）（3）【解析】（1）如图所示（2）零线直接连接灯泡的螺旋套，火线进入开关，再进入灯泡顶端的螺旋套．地线直接解三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔．如图所示串联，电压表测量R两端的电压（3）如图，R与R【考点】力的示意图；杠杆中最小力的问题．；家庭电路图连接；电磁继电器的组成、原理和特点；滑动变阻器的使用；欧姆定律的应用．。
点评：（1）注意找最小的力，应该找最长的力臂．（2）家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性．三孔插座的接线原则：左零右火，中间接地．（3）此题中，R起到了保护电路的作用，R相当于滑动变阻器，电压表测量R两端的电压，明确了这些就可顺利解决此题．2.在物理学习过程中，经常需要进行估测．以下估测较为符合实际的是（）A．手托一枚鸡蛋用的力大约是1NB．快速写出汉字“二”用时约为1sC．对人体的安全电压不高于36VD．人爬上一层楼做的功约为1500J【答案】C、D【解析】解：A、一只鸡蛋的质量大约50g，受到的重力约0.5N，所以托起一只鸡蛋的力大约0.5N．此选项不符合实际；B、快速写出汉字“二”用时不到0.5s．此选项不符合实际；C、对人体的安全电压不高于36V，意思是等于或低于36V．此选项符合实际；D、一层楼的高度大约3m，人的体重在500N左右，所以人爬上一层楼做的功约为W=Gh=500N×3m=1500J．此选项符合实际．故选C、D3.塑料尺是同学们常用的学习工具，利用它可以做很多实验．（1）如图所示，用塑料尺测得物体A是cm．（2）用塑料尺先后快拨和慢拨木梳的齿，这是为了研究声音的与频率有关．（3）用与毛皮摩擦过的塑料尺靠近不带电的泡沫小球时，小球会被（选填“吸引”或“排斥”）．（4）塑料尺不容易被拉长，是因为分子间存在．（5）如果让塑料尺从某一高度自由落下，则塑料尺的运动越来越快，这是因为力能（选填“改变”或“维持”）物体的运动状态．【答案】（1）3.5；（2）音调；（3）吸引；（4）引力；（5）改变【解析】（1）此刻度尺的分度值为1cm，起始端从零开始，要估读到分度值的下一位．因此该物体的长度为3.5cm．（2）用塑料尺先后快拨和慢拨木梳的齿，改变了木梳的齿的振动频率，改变了声音的音调．因此是研究声音的音调和振动频率之间的关系；（3）用与毛皮摩擦过的塑料尺带有静电，带电体都有吸引轻小物体的性质，故小球会被吸引；（4）塑料尺不容易被拉长，是因为分子间存在引力；（5）如果让塑料尺从某一高度自由落下，在重力的作用下，塑料尺的运动越来越快，这是因为力能改变物体的运动状态．4.分析以下实验：①比较电流做功的多少采用比较电灯发光的亮度；②研究电磁铁磁性的强弱比较能吸引铁屑的多少；③测滑动摩擦力的大小从匀速拉动的弹簧秤上读得；④在探究焦耳定律电流产生热量的多少时比较温度计示数变化的快慢。

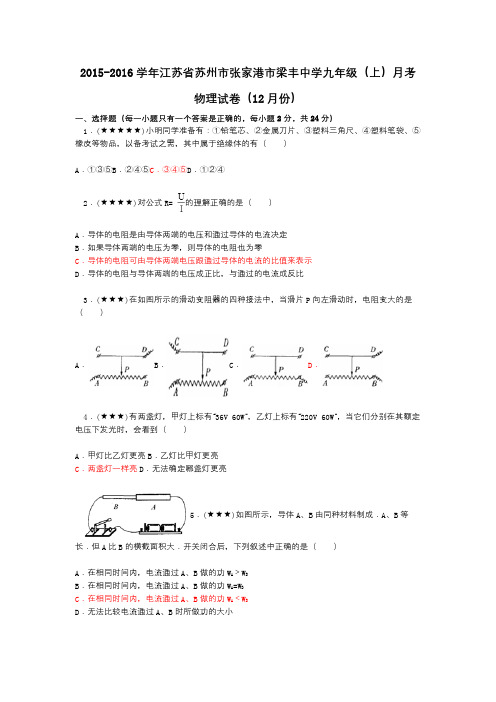

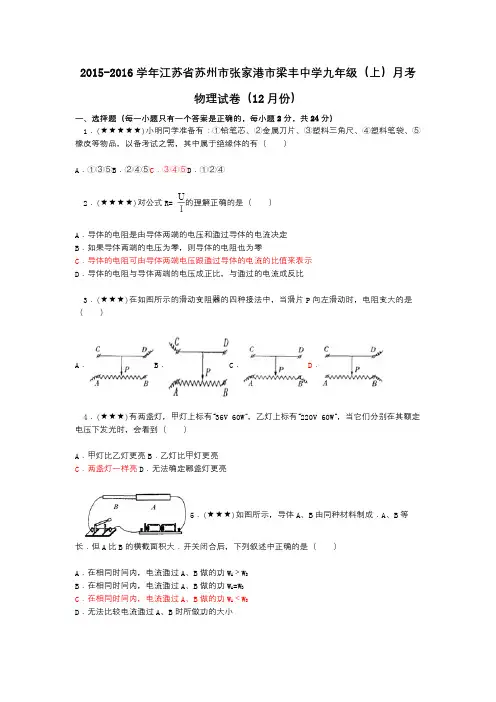

2015-2016学年江苏省苏州市张家港市梁丰中学九年级(上)月考物理试卷(12月份)
2015-2016学年江苏省苏州市张家港市梁丰中学九年级（上）月考物理试卷（12月份）一、选择题（每一小题只有一个答案是正确的，每小题2分，共24分）1．(★★★★★)小明同学准备有：①铅笔芯、②金属刀片、③塑料三角尺、④塑料笔袋、⑤橡皮等物品，以备考试之需，其中属于绝缘体的有（）A．①③⑤B．②④⑤C．③④⑤D．①②④2．(★★★★)对公式R= 的理解正确的是（）A．导体的电阻是由导体两端的电压和通过导体的电流决定B．如果导体两端的电压为零，则导体的电阻也为零C．导体的电阻可由导体两端电压跟通过导体的电流的比值来表示D．导体的电阻与导体两端的电压成正比，与通过的电流成反比3．(★★★)在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（）A．B．C．D．4．(★★★)有两盏灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下发光时，会看到（）A．甲灯比乙灯更亮B．乙灯比甲灯更亮C．两盏灯一样亮D．无法确定哪盏灯更亮5．(★★★)如图所示，导体A、B由同种材料制成．A、B等长．但A比B的横截面积大．开关闭合后，下列叙述中正确的是（）A．在相同时间内，电流通过A、B做的功W A＞W BB．在相同时间内，电流通过A、B做的功W A=W BC．在相同时间内，电流通过A、B做的功W A＜W BD．无法比较电流通过A、B时所做功的大小6．(★★)如图所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小7．(★★★)有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I-U图线如图所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域8．(★★★)如图所示，电源电压为6V．开关S闭合时，只有一个灯泡发光，且电压表示数为6V，出现这种情况的原因可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路9．(★★★)如图所示，电源电压保持不变，开关S闭合时，电流表、电压表的示数与开关断开时相比，其变化情况分别是（）A．变大、变大B．变大、变小C．变小、变大D．变小、变小10．(★★)在探究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5V，滑动变阻器上标有“10Ω 1.5A”字样，先后接入不同阻值的定值电阻，闭合开关S，移动滑片P，使电压表的示数为2.5V，读出电流表的示数．当接入20Ω的电阻时，电压表的示数始终无法达到2.5V，其原因可能是（）A．20Ω的电阻阻值太大B．电源电压4.5V太低C．滑动变阻器的最大阻值太大D．控制电压为2.5V太高11．(★★★)一台家用电扇的电阻约200Ω，把它接到220V的电源上，通过它的电流是0.3A，如果这台电扇通电1min40s，则它消耗的电能是（）A．1800J B．6600J C．8400JD．6000J12．(★★)如图所示的四个电路中，R 0为已知阻值的定值电阻，不能测出未知电阻R x的电路是（）A．B．C．D．二、填空题（每空1分，共25分）13．(★★★★)家用手电筒一般用两节干电池，所以电源电压为 3 V，如果灯泡的电阻为5Ω，则通过灯丝的电流为 0.6 A．14．(★★★★)如图所示电路中，两只小灯泡完全相同．若将开关S 1、S2断开，仅使BC接通，两灯串联；若将开关S1、S2均闭合，使 AB和CD分别接通，此时两灯并联．15．(★★★)如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固定，B端的导线向左移动的过程中（导线与铅笔芯接触良好），小灯泡的亮度变亮（选填“变暗”、“变亮”或“不变”），这表明导体电阻的大小跟导体的长度有关．16．(★★★★)一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是 20 Ω；如果电阻两端电压为零，该电阻的阻值是 20 Ω．17．(★★★★)一个小灯泡阻值为1OΩ，正常工作时的电流为0.4A，现要将其接入12V 的电路中，要求仍能正常发光，则应串联一个阻值为 20 Ω的电阻．18．(★★★★)“PZ220 40”的灯泡接在220伏的电路上工作 25 小时消耗1度电，改接在110伏的电路是，功率为 10 瓦，额定功率为 40 瓦．19．(★★★)小林家4月底电能表读数为2708.7kW•h，5月底电能表读数如图所示，那么5月份他家消耗了 110 kW•h的电能．若电价为0.53元/kW•h，则需电费 58.3 元．20．(★★★)小明想利用电能表测出家中微波炉的电功率．他观察到电能表上标有1600imp/kw•h（imp的含义是闪烁次数），当电路中只有微波炉工作时，测出1min内指示灯闪烁32次，1min内微波炉耗电 0.02 kW•h，它的电功率为 1200 W．21．(★★★★)两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”．现把它们串联起来，则该串联电路允许通过的最大电流是 0.5 A，两端允许加的最大电压是 19 V．22．(★★)如图所示是灯泡L 1、L 2的电压与电流的关系曲线．若将L 1、L 2串联在电源电压为6V的电路中，则通过灯L 1的电流是 0.4 A，灯L 1消耗的功率是1.6 W．23．(★★★)如图甲所示电路中，R为滑动变阻器，R 0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图线画在图乙的坐标系中，则根据以上条件可知R 0的阻值为 1 Ω，电源电压 10 V．24．(★★★)生活中所用“220V 100W”和“220V 60W”的甲、乙两盏白炽灯相比较，灯丝较粗的是甲灯；将两盏灯串联接入照明电路工作时，较亮的是乙灯（均选填“甲”或“乙”）．三、解答题（共51分）25．(★★★)小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲将如图乙所示的实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表的示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．①由图象可以得出结论：当电压一定时，电流与电阻成反比．②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是断开开关，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表的示数为 2.5 V时，读出电流表的示数．（3）为完成整个实验，应该选取最大阻值不小于 35 Ω的滑动变阻器．（4）本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量．你认为下列实验中多次测量的目的与本实验相同的是③（填序号）．①测量物体的长度②用伏安法测量定值电阻的阻值③探究重力大小与质量的关系．26．(★★★)在用电阻箱、电压表测定一个未知值电阻Rx的阻值时，小明设计了如图甲所示的实验电路，其中R′是电阻箱，R 0是定值电阻．（1）图甲中，为测出Rx的阻值，闭合并关S后，小明应该先把开关S 1接到触点 1（选填“1”或“2”），记录电压表的示数U；然后把开关S 1接到另一触点，并调节电阻箱R′，直到电压表示数也为U，读出此时电阻箱R′的示数（各旋钮的位置如图乙所示），则待测电阻Rx的阻值为 8 Ω．（2）小兰认为将图甲中的电阻R 0去掉，也能测出R x的阻值．你认为可行吗？说出理由．答：不可行，理由是：若没有R 0，电压表的示数将不变（3）小亮设计了图丙的电路测R x的阻值．与图甲的方法比较，你觉得图丙最显著的优点是：能多次测量求平均值以减小误差；（4）若图甲也想具备这个优点，只需更换图甲的一个元件就可以了，如何替换？答：将电阻R 0换成滑动变阻器．27．(★★)为了探究“电流做功与电压大小和电流大小的关系”，某同学特别设计了两个实验．图采用串联电路，在通电时间相同的情况下，探究电流做功跟电压大小的关系．（1）实验采用的是控制变量法的研究方法．实验的设计依据是电流的热效应．当R I＞R 2，在通电时间相同时，通过观察两玻璃管内液面高度变化的大小和电压表的读数，我们可以推测：在通电时间相同、通过电流相等的情况下电压越大，电流做功越多．（2）该同学要继续探究在通电时间相同时，电流做功跟电流的大小之间的关系．他使用的器材如图所示，电阻丝、煤油与原来相同．请根据这个目的，用笔画线代替导线，将图的实物连接图补充完整．28．(★★)在“测定小灯泡的额定功率”的实验中，小明同学设计的电路如图甲所示，他选用的小灯泡的额定电压为3.8V，电阻约为10Ω左右，电源为6V且不变．（1）小明注意到了开关应断开；接通电路前，小明还应将滑动变阻器的滑片滑至最左（左/右）端．（2）连好电路后，闭合开关S，小明发现灯泡不发光．电流表的示数为零．电压表的示数为6V，产生故障的原因可能是哪几种情况 BC ．（填写序号）A．小灯泡短路 B．小灯泡的灯丝断了 C．小灯泡的灯座接触不良 D．电压表的正、负接线柱接反E．滑片放在最小值处．（3）排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的示数位置如图乙所示，则灯泡的额定功率为 1.064 W．（4）在实验中相互诊断出现的问题，对学习很有帮助．请你也参与进来，对下面的问题进行诊断．（指出错误，或说明错误的原因）病症一：测小灯泡电功率实验数据的表格设计有不妥之处．小灯泡的电功率随电压的变化而变化，求平均值无意义病症二：连接电路后闭合开关，电压表和电流表的示数出现如图丙所示的非正常情况．①电压表的正负接线柱接反了②电流表的量程太小（5）小华在用小明的器材进行实验时，遇到下面的问题，请你为她解决问题．问题：电压表的15V的量程坏了，不增加其它器材，如何去测量小灯泡的额定功率？在图丁虚线方框中画出电路图，并在下面写出步骤及表达式．简要实验步骤：①调节滑动变阻器，使电压表的示数为2.2V，灯泡正常工作；②测出此时电路中的电流I；根据P=UI即可求出灯泡的额定功率表达式：P 额= 3.8I （用步骤里的物理量表达）．次数U/V I/A P/W1 2.000.160.322 3.000.270.81小灯泡电功率的平均值P平均=0.59W29．(★★★)如图所示电路中，电流表A 1示数为0.5A，电流表A2示数为0.8A，L是标有“6W”字样的小灯泡，闭合开关后小灯泡正常工作，求：①电阻R的阻值是多少？②电阻R消耗的功率多少？③电路消耗的总功率多少？30．(★★)如图，是额定电压为220V的理发用电吹风机的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风．正常工作时，（1）要送热风，选择开关应放在 AB 位置（填“A”、“B”或“C”）．（2）已知电动机的额定功率是120W．当送冷风时，通电5min，电流所做的功是多少？（3）如果电热丝的电阻是55Ω，当送热风时，电路消耗的总功率是多少？31．(★★)在图中所示的电路中，电阻R 1=30欧，滑动变阻器R 2标有“100Ω 2A”字样，电流表的量程为0～0.6安，电压表的量程为0～15伏．闭合电键S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为9伏，电流表的示数为0.5安．求：（1）此时滑动变阻器R 2接入电路的阻值；（2）电源电压；（3）为了保证两个电表都能正常工作，滑动变阻器R 2接入电路的阻值范围．32．(★★)小明同学设计了如图甲所示的风力测量仪；已知电源电压U 0为6V且保持不变，R 1为保护电阻，线状均匀电阻丝长为9cm，其全电阻阻值R 2=9Ω，木球用金属丝悬挂于O点，O点接入电路，且金属丝与线状电阻丝接触良好．无风时，金属丝刚好竖直接触于电阻丝的最右端，金属丝电阻和质量不计．该风力测量仪显示器是由电压表改装，电压表量程为0～3V，所能显示的最大风力为6级，此时金属丝刚好接触于电阻丝的最左端，电压表指针也刚好在最大刻度处．风力与金属丝在R 2上的滑动距离x（从右端算起）之间的关系图象如图乙所示．（1）求电阻R 1的阻值．（2）当电压表的示数为2V时，对应的风力是多少级？（3）若通过改画电压表的表盘刻度使其能直接显示风力的级数，则该风力测量仪的刻度是否均匀？说出你判断的理由．。

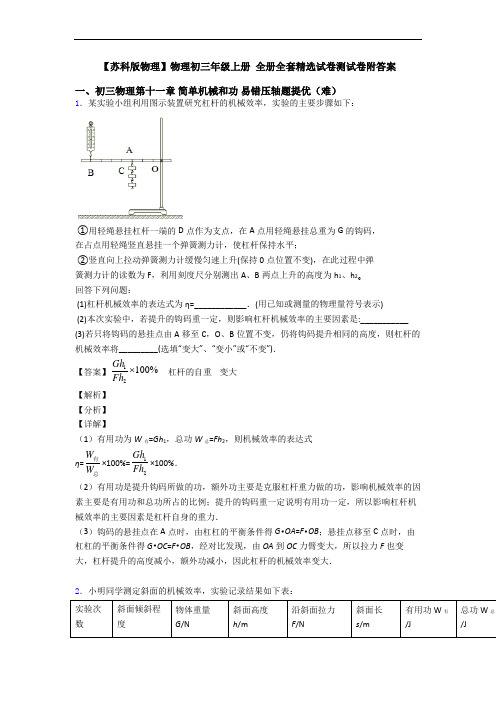

【苏科版物理】物理初三年级上册 全册全套精选试卷测试卷附答案
【苏科版物理】物理初三年级上册全册全套精选试卷测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．某实验小组利用图示装置研究杠杆的机械效率，实验的主要步骤如下：①用轻绳悬挂杠杆一端的D点作为支点，在A点用轻绳悬挂总重为G的钩码，在占点用轻绳竖直悬挂一个弹簧测力计，使杠杆保持水平；②竖直向上拉动弹簧测力计缓慢匀速上升(保持0点位置不变)，在此过程中弹簧测力计的读数为F，利用刻度尺分别测出A、B两点上升的高度为h1、h2。
回答下列问题：(1)杠杆机械效率的表达式为η=____________．(用已知或测量的物理量符号表示)(2)本次实验中，若提升的钩码重一定，则影响杠杆机械效率的主要因素是:___________(3)若只将钩码的悬挂点由A移至C，O、B位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将_________(选填“变大”、“变小”或“不变”)．【答案】12100%GhFh杠杆的自重变大【解析】【分析】【详解】（1）有用功为W有=Gh1，总功W总=Fh2，则机械效率的表达式η=WW有总×100%=12GhFh×100%．（2）有用功是提升钩码所做的功，额外功主要是克服杠杆重力做的功，影响机械效率的因素主要是有用功和总功所占的比例；提升的钩码重一定说明有用功一定，所以影响杠杆机械效率的主要因素是杠杆自身的重力．（3）钩码的悬挂点在A点时，由杠杠的平衡条件得G•OA=F•OB；悬挂点移至C点时，由杠杠的平衡条件得G•OC=F•OB，经对比发现，由OA到OC力臂变大，所以拉力F也变大，杠杆提升的高度减小，额外功减小，因此杠杆的机械效率变大．2．小明同学测定斜面的机械效率，实验记录结果如下表：(1)根据表格中数据，第四次（最陡）实验的有用功是_____J，总功是_____J。
机械效率是_____；(2)分析数据可知斜面越陡，机械效率_____（选填“越高”、“越低”或“不变”）；(3)分析实验数据还可知道，斜面的机械效率与物重_____（填“有关”或“无关”）；(4)第一次实验中，若拉力作用时间是5s，则拉力的功率是_____W。
2015年苏科版物理三模试卷
乙 t /sOO 甲 I/A 丙min丁b c漫反射d a 2015年苏科版物理三模试卷（2015.6）一、选择题（本题共12小题，每小题2分，共24分，每小题只有一个选项是正确的）1．如图所示，小明同学坐在过山车里，过山车高速运动时，小明看到地面上的人和建筑物都在旋转．他选取的参照物是（ ）A ．地面上的人B ．建筑物C ．过山车轨道D ．过山车2.A ．26℃ B．3．我们生活在—个充满声音的世界中，关于声音的下列说法正确的是（ ）A ．声音是由于物体的振动产生的B. 声音是一种波,它可以在真空中传播C. 我们能够辨别不同乐器发出的声音,是因为它们的响度不同D. 我们常说声音“震耳欲聋”，是指它的音调很高4．下列光学现象及其解释正确的是（ ）A ．图a 中，漫反射的光线杂乱无章，因此不遵循光的反射定律B ．图b 中，木工师傅观察木板是否光滑平整利用了光直线传播的性质C ．图c 表示的是近视眼的成像情况，应该配戴凹透镜来校正D ．图d 表示太阳光经过三棱镜色散后的色光排列情况5．从下面的图像得到的信息中，不正确．．．的是（ ）A ．图甲说明物体所受的重力跟它的质量成正比B ．图乙表示物体在以5m ／s 的速度做匀速直线运动C ．图丙表示导体的电阻随电压增大而增大D ．图丁表示某种晶体的熔化曲线6．随着人们对原子核结构认识的不断深入，核能的开发和利用备受关注，有关核能的理解，正确的是（ ）A ．核能是可再生的清洁能源B ．太刚能是由氢原子裂变放出的能量C ．能源开发就是要利用核能D ．核能是原子核发生变化时放出的能量10 ℃20 100g 5g7．经过两年的物理学习．同学们已做过大量的测量型实验，我们会发现有些物理量往往不能由测量工具直接测出(如固体密度)在这种情况下，常常借要通过测量与之有关的另一些物理量(如固体的质量、体积)，再通过它们的关系得出待测物理量，这种测量方法叫间接测量法．下面是同学们做过的一些实验，其中应用了间接测量法的是( )A ．此刻度尺测物体长度B ．用温度计测水的温度c ．用电压表和电流表电阻 D ．用气压计测大气压强8.如图所示，纸带穿过打点计时器（每隔一定时间在纸带上打下一个点）与一木块左端相连，木块在弹簧测力计作用下沿水平桌面（纸面）向右运动时，就能在纸带上打出一系列的点。

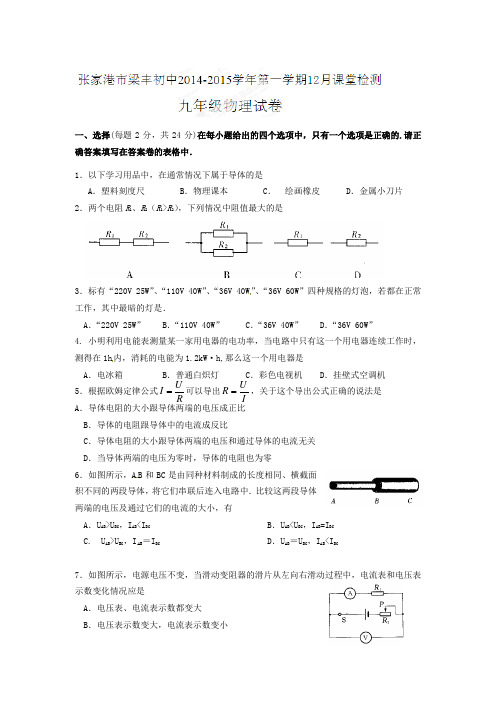

江苏省张家港市梁丰初级中学2015届初三上学期12月月考物理试题
一、选择(每题2分，共24分)在每小题给出的四个选项中，只有一个选项是正确的.请正确答案填写在答案卷的表格中．1．以下学习用品中，在通常情况下属于导体的是A ．塑料刻度尺B ．物理课本C ． 绘画橡皮D ．金属小刀片2．两个电阻R 1、R 2（R 1>R 2），下列情况中阻值最大的是3．标有“220V 25W ”、“110V 40W ”、“36V 40W ”、“36V 60W ”四种规格的灯泡，若都在正常工作，其中最暗的灯是．A ．“220V 25W ”B ．“110V 40W ”C ．“36V 40W ”D ．“36V 60W ”4. 小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h 内，消耗的电能为1.2kW ·h,那么这一个用电器是A ．电冰箱B ．普通白炽灯C ．彩色电视机D ．挂壁式空调机5．根据欧姆定律公式R U I =可以导出IU R =，关于这个导出公式正确的说法是 A ．导体电阻的大小跟导体两端的电压成正比B ．导体的电阻跟导体中的电流成反比C ．导体电阻的大小跟导体两端的电压和通过导体的电流无关D ．当导体两端的电压为零时，导体的电阻也为零6．如图所示，A B 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有A ．U AB >U BC ，I AB <I BCB ．U AB <U BC ，I AB =I BC C. U AB >U BC ，I AB ＝I BCD ．U AB ＝U BC ，I AB <I BC7．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是A ．电压表、电流表示数都变大B ．电压表示数变大，电流表示数变小C ．电压表示数变小，电流表示数变大D ．电压表、电流表示数都变小8．一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I-U 图像，由图像可判断这两个电阻A ．R 甲=R 乙B ．R 甲>R 乙C ．R 甲<R 乙D ．无法判定 9．如果加在定值电阻两端的电压从6V 增加到8V 时，通过定值电阻的电流相应变化了0.2A ，则该定值电阻所消耗电功率的变化量是A ．0.4WB ．2.8W C.3.2W D.3.6W10．有两个定值电阻R 1和R 2，若把它们并联起来接在电源两端时，通过电阻R 1的电流I 1与通过R 2的电流I 2之比为I 1：I 2=4：5；若将它们串联起来接在同一电源两端时，下列判断正确的是A ．电阻R 1两端的电压与电阻R 2两端的电压之比为4：5B ．电阻R 1与电阻R 2的功率之比为4：5C ．通过电阻R 1与通过电阻R 2的电流之比为1：1D ．相同时间内，电阻R 1与电阻R 2产生的热量之比为4：511．把标有“6V 6W ”的L 1和标有“6V 3W ”的L 2两灯串联接在6V 的电源上，则A ．两灯一样亮 B.L 1比L 2暗 C. L 1比L 2亮 D.两灯都能正常发光12．如图，电源电压保持6V 不变，电流表的量程为0 ~ 0.6A ，电压表的量程为0 ~ 3V ，定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”。
【苏科版物理】物理初三年级上册 全册全套精选试卷检测题(Word版 含答案)
【苏科版物理】物理初三年级上册全册全套精选试卷检测题（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小军利用如图所示器材测定滑轮组的机械效率，他记录的实验数据如下表。
次数物重G/N绳自由端的拉力F/N钩码上升的高度h/cm绳自由端移动的距离s/cm机械效率η/%1 1.00.510302 2.00.951574.1(1)根据记录表格中提供的信息，组装图中小军使用的滑轮组______；(2)根据给出的实验数据，计算出第一次的机械效率并填入表格中______；（结果保留三位有效数字）(3)同一个滑轮组，在两次实验过程中机械效率不同，主要原因是______。
【答案】 66.7 两次提升的物重不同【解析】【分析】【详解】(1)[1]当钩码上升的高度为10cm时，绳自由端移动的距离为30cm，则绳子承担重物的段数30cm310cmsnh===绳子的段数是奇数，从动滑轮开始绕起，如图所示(2)[2]第一次的机械效率111111N0.1m100%100%100%66.7%0.5N0.3mW G hW F sη⨯=⨯=⨯=⨯≈⨯有1有1总(3)[3]实验中两次测得的机械效率使用的是同一个滑轮组，即绳重、摩擦、滑轮重是相同的，所以导致机械效率不同主要原因是两次提升的物重不同。
2．小融和小侨利用如图所示装置探究杠杆的平衡条件。
(1)若实验前杠杆静止，如图甲所示，______ (选填“是”或“不是”)处于杠杆平衡状态。
可将杠杆两端的平衡螺母向______ (选填“左”或“右”)调节，使杠杆在水平位置平衡；(2)在实验过程中，调节杠杆在水平位置平衡的目的是______，把支点定在杠杆中点的目的是______；A．抵消重力的影响 B．便于测量力臂(3)在杠杆两端挂加钩码，并移动钩码，使杠杆在水平位置平衡，测出力臂。
多次实验并把教据记录在表一中。
多次实验的目的是______；A．寻找普遍规律 B．求平均值减小误差(4)小融根据表一数据得出杠杆平衡条件是_____________；(用公式表示)次数F1/N L1/cm F2/N L2/cm11102522101203215310(5)杠杆调节平衡后，小侨在杠杆上的A点处挂4个钩码，如图乙所示，为使杠杆重新平衡，应在B点挂_______个钩码；(6)如图丙所示，用弹簧测力计在C处竖直向上拉，使杠杆在水平位置平衡。
苏科版九年级物理上册-第一学期第三次质量检测.docx
初中物理学习材料唐玲出品2013-2014学年度第一学期第三次质量检测九年级物理试题（满分：100分，考试时间：100分钟）一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确）1．如图所示的简单机械，在使用中属于费力杠杆的是A ．瓶口起子B ．镊子C ．羊角锤D ．动滑轮2．赤脚在烈日当空的河边玩耍，你会发现砂子烫脚，而河水却是凉的．这主要是因为A ．砂子的比热容大B ．砂子的密度大C ．水的比热容大D ．水的密度小 3．如图所示，射箭前拉开弓的过程中，运动员所做的功用于A ．增大弓的重力势能B ．增加箭的动能C ．增大弓的弹性势能D ．增加箭的内能 4．关于温度、热量和内能，下列说法正确的是A ．物体吸收了热量，温度一定会升高B ．物体的温度越高，它所含的热量就越多C ．0℃的冰内能为零D ．两个物体的温度相同，它们之间就不可能发生热传递5.一台单缸四冲程汽油机，飞轮的转速为1800R/min ，则此汽油机每秒内A.完成60个冲程，做功15次B.完成60个冲程，做功60次C.完成30个冲程，做功30次D.完成120个冲程，做功30次6．汽油机的一个工作循环是由四个冲程组成的，图中冲程使气体内能增加的是7．如图是白炽灯泡铭牌提供的信息，下列说法中正确的是学校___________ 班级_____________ 姓名___________ 考试号___________……………………密…………封…………线…………内…………不…………得…………答…………题………………………………A ．灯泡的额定电压是220VB ．灯泡的额定电压是25VC ．灯泡的额定功率是220WD ．灯泡的实际功率是25W8、某电能表盘上标有“200R/kW ·h ”的字样，单独让一只电炉工作，电能表转盘在10分钟内转了25转，则电炉的功率为A 、200瓦B 、500瓦C 、750瓦D 、1000瓦 9．在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示。
【物理】张家港市九年级上册全册全套精选试卷检测题
【物理】张家港市九年级上册全册全套精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．4．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快5．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF1 8110-⨯ 8210-⨯ 0．3 5210-⨯2 8110-⨯8110-⨯ 0．3 5110-⨯3 8310-⨯ 8210-⨯0．1 55410-⨯4 8310-⨯8210-⨯ 0．2 513.510-⨯ 5 8210-⨯8110-⨯0．2 54.510-⨯ 68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。
2015届九年级上学期物理第三次综合检测题苏教版附答案
2015届九年级上学期物理第三次综合检测题（苏教版附答案）（卷面总分：100分考试时间：100分钟）一、选择题（每题2分，共40分）1、下列物理量中，单位名称为焦耳的物理量是( )A．力 B．功率 c．压强 D．能量2、假如将一个小磁针放在地球的北极点上，那么小磁针静止时N极将( )A.指南B. 向上C.指北D.向下3、一只普通家用白炽灯正常工作时的电流接近于（）A．0.18A B．1.8A C．3A D．0.018A4、下列说法中正确的是（）A.机械效率越高，机械做功一定越快B.做功越多的机械，机械效率一定越高C.功率越大的机械做功一定越多D.做功越快的机械，功率一定越大5．如图所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为（）A．○A的示数增大，○V示数增大B．○A的示数增大，○V的示数减小C．○A的示数减小，○V示数增大D．○A示数减小，○V的示数减小6、四冲程内燃机工作时，做功冲程的前一个和后一个冲程分别是（）A.吸气冲程、排气冲程B.吸气冲程、压缩冲程C.压缩冲程、排气冲程D.排气冲程、压缩冲程7、在如图所示的四个电路图中，开关S闭合后，三个电阻都是并联的是：（）8、如图所示，两盏相同的电灯在闭合开关后都能发光。
过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（）A. 电灯L1灯丝断了B. 电灯L2灯丝断了C. 电灯L1短路D. 电灯L2短路9、已知R1＞R2，下列四个电路分别接入同一电源上，电路中电流最大的电路是 ( )10、电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（）A．通过导线的电流远小于通过熨斗的电流B．导线的电阻远小于熨斗的电阻，导线消耗的电能很少C．导线的散热比熨斗快D．导线外有绝缘皮隔热11、小强同学观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
张家港2015届初三物理上学期第三次阶段测试（苏教版带答案）一、选择题(每题2分，共24分，答案填写到二卷)1．（）下列机械或工具的使用，属于费力杠杆的是2．( )用如图所示的装置来提升物体，既能省力又能改变力的方向的装置是3．( )在如图所示的四种情境中，人对物体做功的是4．（）某同学以最快的速度从教学楼一楼跑到三楼他上楼的功率最接近多少A.5WB.50WC.500W D5000W5．( )在如图所示的四个现象中，属于内能转化为机械能的是6．( )如图所示，A、B是由同种材料做成的导体，A和B等长，但A比B的横截面积大．当S闭合后，在相同的时间内，下列叙述中正确的是A．通过A、B的电流I A>I B，所做功的大小是W A>W BB．通过A、B的电流I A=I B，所做功的大小是W A<W BC．通过A、B的电流I A<I B，所做功的大小是W A=W BD．无法判断电流大小及电流通过A、B所做功的大小7．（）由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关8．( )电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关断开，电动机停止工作．以下电路符合要求的是9．( )如图所示，当开关电键S闭合后，变阻器滑片P向右滑动时，则A．灯变暗，电流表读数变大B．灯变亮，电流表读数变大C．灯亮度不变，电流表读数变大D．灯亮度不变，电流表读数变小10．( )如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A＝0.4A、I B＝0.2A、I C＝0.2A，在表格中记录数据后，下一步首先应该做的是A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结沦D．换用电流表的另一量程，再测出一组电流值11．（）如图所示，闭合开关，L1、L2正常发光。
某一时刻，两灯突然熄灭，电流表示数是零，电压表示数近似等于电源电压，下列判断中可能的是A．L1被短路; B．L2被短路;C．L2被断路; D．L1被短路或L2断路.12．( )如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，消耗的功率是P1；通过R2的电流为I，消耗的功率是P2．下列关系正确的是A．I1：I2＝4：1 P1：P2＝4：1 B．I1：I2＝4：1 P1：P2＝1：4C．I1：I2＝1：4 P1：P2＝4：1 D．I1：I2＝1：4 P1：P2＝1：4二、填空题（每空格1分，共26分，答案填写到二卷）13．现有热值为4.6×107J/kg的汽油2kg，完全燃烧1kg，放出的热量是______J，剩余汽油的热值是______J/kg．14．在用电水壶烧水过程中，小明关闭其它用电器，观察到如图所示电能表的转盘在12min内转动500圈，则电路消耗电能____kW·h；电水壶的功率为______ W。
15．如图所示，建筑工人用一个滑轮组将重为600N的物体匀速提升2m，人所用的拉力是400N，不计绳重和摩擦，则拉力所做的有用功为___ _J ，滑轮组的机械效率为____ 。
16．一节干电池的电压是____V。
家庭电路中的电压为__ V，合_____kV。
17．小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示的I－U关系图像，则将甲、乙两个电阻串联在电路中，电流为0.2A,则它们两端的总电压为_______，电路消耗的总功率为______；将甲、乙两个电阻并联后接在2V的电源两端，通过干路的电流为________，电路消耗的总功率为______；。
18．在一段导体两端加2V电压时，通过它的电流强度是0.4A，这段导体的电阻是_______Ω；10s内电流做功为______ J；如果在它的两端不加电压，这段导体的电阻是______Ω．19．两只定值电阻，甲标有“20Ω 1 A”，乙标有“10Ω3A”，把它们串联起来，为了保护电路，电路两端的允许的最大电压为______V；把它们并联起来，为保护电路，电路两端允许的最大电压为______V。
20．如图(a)所示的电路中，R为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图像如图(b)所示，则根据以上条件可知R0的阻值为________Ω，滑动变阻器R最大阻值为________Ω．21．如图所示，电阻R1、R2之比为3：1，当开关S闭合后，R1、R2两端电压之比为_______；R1、R2消耗的电功率之比为_______ ．22．如图所示，电源电压保持不变，电阻R1＝6Ω，R2＝4Ω．（假设灯丝的电阻不变）(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是_______Ω．电源电压为_______V．(2)当开关S1、S2和S3都闭合时，电流表示数为1.5A，此时通过R1的电流是_______A，R1两端的电压是_______V．三、解答题（23，24答案填写到二卷）23．按照题目的要求作图：（1）如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图．（2）．小华发现教室里的一个开关可以同时控制两盏灯，请将图连接成能够表示教室里电路实际情况的电路图．24．如图所示是探究“动能的大小与哪些因素有关”的实验．(1)用质量不同的A、B两个小球(m A>m B)碰撞静止在同一水平面上的纸盒．实验中控制小球的高度相同，是为了控制两球到达底端时__________相同；实验中通过观察纸盒被推动的距离的大小．可以比较A、B两个小球的_________的大小．(2)由甲与乙两实验比较可知．小球动能的大小与小球的_______有关．由甲与丙两实验比较可知，小球动能的大小与小球的_______有关．(3)本次实验采用物理最常用的一种实验方法是__________．25．(6分)小敏用如图甲所示的电路图研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．(1)在实验过程中，移动变阻器滑片时，眼睛应注视_______．A．变阻器滑片B．电压表示数C．电流表示数(2)在丙图中，用笔画线代替导线，将电路连接完整．(3)实验中，他所选择的变阻器是_______．A．10Ω 0.5A B．20Ω 1A C．50Ω 2A(4)乙图中阴影部分面积表示的物理量是_________．(5)在实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是_______________．26．(7分)测定小灯泡电功率的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5V、电阻约为10Ω。
（1）连接电路时开关应 _______。
（2）用笔画线代替导线，连接完整如图a 所示的实物电路。
（3）闭合开关前，图中滑动变阻器的滑片P 应位于 _________ （选填“A”或“B”）端。
（4）闭合开关、移动滑片P 至电压表的示数如图b 所示，其读数为 ______ V ；要获得小灯泡额定功率的数据，滑片P 应向 ________ （选填“A”或“B”）移动。
（5）改变滑片P 的位置，获得多组对应的电压、电流值，绘制得如图c 所示的I – U 图象。
由图象可知，小灯泡两端电压是1．5V 时，其电阻是_____ Ω，额定功率是_____ W 。
27. (7分)2010年上海世博会上，节能LED 灯占所有景观照明灯的60%以上．LED 灯即半导体发光二极管，它可以直接把电能转化为光能．小明同学用10个LED 灯（每个LED 灯的额定电压2.5V ）焊接在一块电路板上，制作了一个简易LED 灯手电筒，此手电筒用两节干电池做电源．他想测算出这10个LED 灯正常发光时的功率．（1）在电路板上，这10个LED 灯是 联（选填“串”或“并”）；（2）为完成测量10个LED 灯正常发光时的功率，请你帮他将电压表接入下图的电路中；（3）在闭合开关前，图中滑动变阻器的滑片应位于 端（选填“左”或“右”） ．调节滑动变阻器使LED 灯两端的电压为2.5V ，此时电流表示数如右图所示，该电流大小是 A ，电路板上AB 间的总电阻是 Ω，10个LED 灯正常发光时的功率是 W ；（4）该手电筒正常工作时的总功率 （选填“大于”、“等于”或“小于”） 10个LED 灯正常发光时消耗的功率．28. (6分)图甲表示一种自动测定油箱内油面高度的油量表(实际上是量程为0﹣0.6A 的电流表改装而成)，滑动变阻器R 的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24V ，R 0为定值电阻，(1)R 0的作用是_____________，当油箱油面下降时，油量表的示数将变________．(2)油箱装满汽油时，油量表示数为最大值(即电流表达到最大值，此时，滑动变阻器的触头在某一端)，则求R 0为_______Ω．(3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端)，电路中的电流为______A 。
(4)改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表(电压表)的示数为零．29.(5分) 如图所示的电路中，电阻R1=20 ，当若断开开关S2，闭合S1，电流表的示数I1=0.30 A；当若闭合开关S1、S2，电流表的示数I2=0.8 A．求：(1)电源两端的电压．(2)电阻R2的阻值．(3)电流通过电阻R2在2 min内所做的功．30. (7分)在如图所示的电路中，电源电压为9 V且保持不变，电流表的量程为0—3 A，电压表的量程为0~15 V，灯泡L上标有“6 V 6 W”字样，灯泡电流随电压变化关系如图所示，求：(1)灯泡正常发光时的电流．(2)当电流表示数为0．4 A时，则此时灯泡的实际功率．(3)为了保证电路安全，滑动变阻器R接入电路的最小阻值及此时电路消耗的总功率。
二、填空题（26）13.___________、___________14.___________、___________ W15.___________、___________ 16.___________、___________、___________17.___________、___________、___________、___________18.___________、___________、___________19.___________、___________ 20.___________、___________21.___________、___________22.___________、___________、___________、___________三、解答题23．(4分)按照题目的要求作图：24．(5分) (1) _____________，___________ 。
