电气工程中的高压输电线路可视化检测方法研究

合集下载

高压输电线路电晕放电缺陷的检测方法研究

高压输电线路电晕放电缺陷的检测方法研究

高压输电线路电晕放电缺陷的检测方法研究摘要:随着电力生产能力和建设水平的不断提高,输电的距离、电压等级和容量显著提高,但超高压等级运行的输电线路极易出现电晕放电现象。

电晕放电会产生高强度的电磁场,会导致线路周围的空气电离,从而出现放电现象,不仅会加速线路的老化,还会引发瞬时短路故障,造成高压输电线路非计划停电。

空气电离产生的电荷在电场强度作用下会快速移动,使电晕放电强度增大,发生电磁波辐射。

目前,国内对高压输电线路的电晕放电检测方法较多,常见的有红外热成像法、紫外成像法、超声电晕探测法、电磁检测法和目视观察法等。

关键词:高压输电线路;电晕放电缺陷;检测方法引言电网规模逐渐扩大,人们对电力负荷的追求日益提升,电力体系中使用到的各类高压设备损坏和故障也在增加,导致对此类情况的预防要求也越来越高,需要紧跟现代化技术的要求。

输电线路与变电站的相关电器设备,在室外环境中运行,在一些特殊情况下,会随着绝缘能力的下降以及结构产生缺陷而出现放电现象。

为此,对电气设备电晕放电现象进行检测,可以实时掌握绝缘出现劣化的情况,并且在事故比较严重的状况发生前,就能够对绝缘状况的危险程度进行判断,以防事故的发生。

电气设备在进行放电时,电晕与局部的放电位置,会向外辐射出大量紫外线。

由此可根据电晕放电以及局部放电的生成,对运行设备绝缘状况进行评估,及时发现设备存在的缺陷,并对其进行适当处理。

1高压输电线路电晕放电机理分析高压输电线路正常工作时导线中流过电流,使线路附近产生电场,导线周围空气中存在着自由电子,自由电子在电场中会受到电场力的作用,电场力使其产生加速度,从而撞击周围空气中的气体原子,自由电子在撞击过程中会积累一定的能量。

如果电场力足够大,达到气体电离的临界值,气体原子中会有新的电子被自由电子撞出,同时,在撞击过程中会有新的离子产生,此时,输电线路附近的空气便开始产生发生电离。

从宏观角度看,电晕放电是气体未被击穿,强电场力作用使气体中的电荷发生移动而产生的放电,在黑暗中可见蓝色的光晕。

试析输电线路通道可视化系统关键技术

试析输电线路通道可视化系统关键技术

试析输电线路通道可视化系统关键技术输电线路通道可视化系统是指通过现代化的技术手段,对输电线路通道进行实时监测和可视化展示的一种系统。

随着电力行业的发展和智能化技术的应用,输电线路通道可视化系统逐渐成为提高电网运行安全、优化运维管理的重要工具。

本文将从传感器技术、数据处理技术、信息可视化技术等方面,试析输电线路通道可视化系统的关键技术。

一、传感器技术传感器技术是输电线路通道可视化系统的基础。

传感器用于实时监测输电线路通道的各项参数,如温度、湿度、风力、电流等,以及输电塔、绝缘子、电缆等设备的运行状态。

传感器技术的关键点在于数据的准确性和实时性,只有准确获取到输电线路通道的各项参数数据,才能为后续的数据处理和可视化展示提供可靠的基础。

目前,随着传感器技术的发展,各种类型的传感器不断涌现,如红外传感器、声波传感器、光学传感器等,这些传感器能够实现对输电线路通道各项参数的全方位监测。

无线传感器网络技术的应用也为传感器的布设和数据的传输提供了更为灵活和便捷的手段。

传感器技术的发展使得输电线路通道可视化系统能够实时、全面地获取输电线路通道的运行数据,为后续的数据处理和可视化展示提供了有力的支撑。

二、数据处理技术以温度数据为例,输电线路通道的温度是影响输电设备运行安全的重要因素之一。

数据处理技术通过对传感器获取的温度数据进行分析,可以实现输电线路通道温度的动态监测和预警。

当温度超过设定的安全阈值时,系统能够及时发出预警信号,为电网运行安全提供重要的保障。

数据处理技术还可以通过对多项参数数据的融合分析,实现对输电线路通道运行状态的整体评估。

通过对数据进行综合分析,可以及时发现设备的异常状态,预测设备的寿命,为输电线路通道的维护和管理提供决策支持。

三、信息可视化技术信息可视化技术是输电线路通道可视化系统的外显手段,通过信息可视化技术,可以将数据处理得到的结果以直观、可视化的方式展现出来。

信息可视化技术的关键在于界面设计和交互方式,只有合理的界面设计和便捷的交互方式,才能提高用户对输电线路通道运行状态的认知和理解。

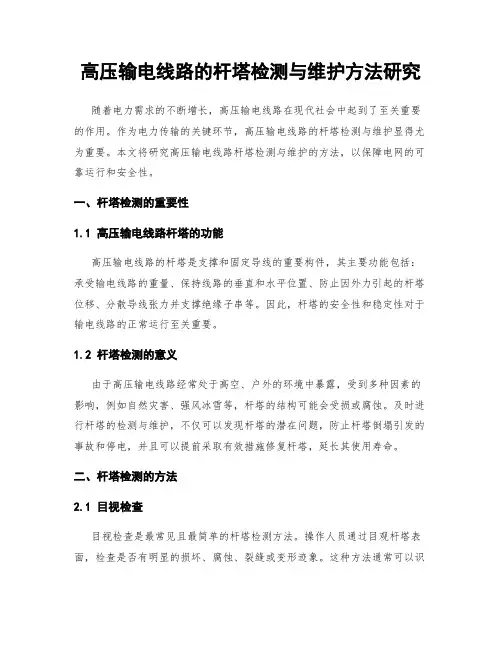

高压输电线路的杆塔检测与维护方法研究

高压输电线路的杆塔检测与维护方法研究

高压输电线路的杆塔检测与维护方法研究随着电力需求的不断增长,高压输电线路在现代社会中起到了至关重要的作用。

作为电力传输的关键环节,高压输电线路的杆塔检测与维护显得尤为重要。

本文将研究高压输电线路杆塔检测与维护的方法,以保障电网的可靠运行和安全性。

一、杆塔检测的重要性1.1 高压输电线路杆塔的功能高压输电线路的杆塔是支撑和固定导线的重要构件,其主要功能包括:承受输电线路的重量、保持线路的垂直和水平位置、防止因外力引起的杆塔位移、分散导线张力并支撑绝缘子串等。

因此,杆塔的安全性和稳定性对于输电线路的正常运行至关重要。

1.2 杆塔检测的意义由于高压输电线路经常处于高空、户外的环境中暴露,受到多种因素的影响,例如自然灾害、强风冰雪等,杆塔的结构可能会受损或腐蚀。

及时进行杆塔的检测与维护,不仅可以发现杆塔的潜在问题,防止杆塔倒塌引发的事故和停电,并且可以提前采取有效措施修复杆塔,延长其使用寿命。

二、杆塔检测的方法2.1 目视检查目视检查是最常见且最简单的杆塔检测方法。

操作人员通过目观杆塔表面,检查是否有明显的损坏、腐蚀、裂缝或变形迹象。

这种方法通常可以识别明显的问题,但无法检测杆塔内部的隐患,且工作人员需要在高处操作,存在一定的安全风险。

2.2 摄像检测摄像检测利用无人机或摄像设备,对杆塔进行拍摄、录像或直播。

通过观察摄像图像或录像,可以看到杆塔的各个细节,并且可以通过放大图像来检查是否存在细微的损坏和腐蚀。

这种检测方法相对于目视检查来说,可以减少人工登塔的工作风险,但无法检测杆塔内部的问题。

2.3 超声波检测超声波检测是一种通过声波来探测杆塔内部缺陷的方法。

通过将超声波传感器放置在杆塔表面,可以探测杆塔内部的裂缝、空洞、锈蚀等问题。

这种方法具有高灵敏度和准确性,可以检测到杆塔的隐藏缺陷和严重程度。

然而,这种方法需要专业技术人员进行操作,且设备成本较高。

三、杆塔维护的方法3.1 喷涂防护涂层杆塔经常暴露在风雨中,容易受到大气中的湿度和氧化作用的影响,从而导致腐蚀和损坏。

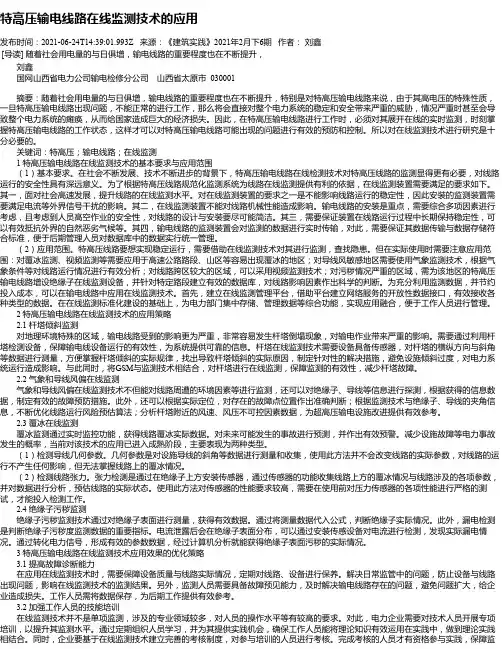

特高压输电线路在线监测技术的应用

特高压输电线路在线监测技术的应用

特高压输电线路在线监测技术的应用发布时间:2021-06-24T14:39:01.993Z 来源:《建筑实践》2021年2月下6期作者:刘鑫[导读] 随着社会用电量的与日俱增,输电线路的重要程度也在不断提升,刘鑫国网山西省电力公司输电检修分公司山西省太原市 030001摘要:随着社会用电量的与日俱增,输电线路的重要程度也在不断提升,特别是对特高压输电线路来说,由于其高电压的特殊性质,一旦特高压输电线路出现问题,不能正常的进行工作,那么将会直接对整个电力系统的稳定和安全带来严重的威胁,情况严重时甚至会导致整个电力系统的瘫痪,从而给国家造成巨大的经济损失。

因此,在特高压输电线路进行工作时,必须对其展开在线的实时监测,时刻掌握特高压输电线路的工作状态,这样才可以对特高压输电线路可能出现的问题进行有效的预防和控制。

所以对在线监测技术进行研究是十分必要的。

关键词:特高压;输电线路;在线监测1 特高压输电线路在线监测技术的基本要求与应用范围(1)基本要求。

在社会不断发展、技术不断进步的背景下,特高压输电线路在线检测技术对特高压线路的监测显得更有必要,对线路运行的安全性具有深远意义。

为了根据特高压线路规范化监测系统为线路在线监测提供有利的依据,在线监测装置需要满足的要求如下。

其一,面对社会高速发展,提升线路的在线监测水平。

对在线监测装置的要求之一是不能影响线路运行的稳定性,因此安装的监测装置需要满足电流等外界信号干扰的影响。

其二,在线监测装置不能对线路机械性能造成影响。

输电线路的安装是重点,需要综合多项因素进行考虑,且考虑到人员高空作业的安全性,对线路的设计与安装要尽可能简洁。

其三,需要保证装置在线路运行过程中长期保持稳定性,可以有效抵抗外界的自然恶劣气候等。

其四,输电线路的监测装置会对监测的数据进行实时传输,对此,需要保证其数据传输与数据存储符合标准,便于后期管理人员对数据库中的数据实行统一管理。

(2)应用范围。

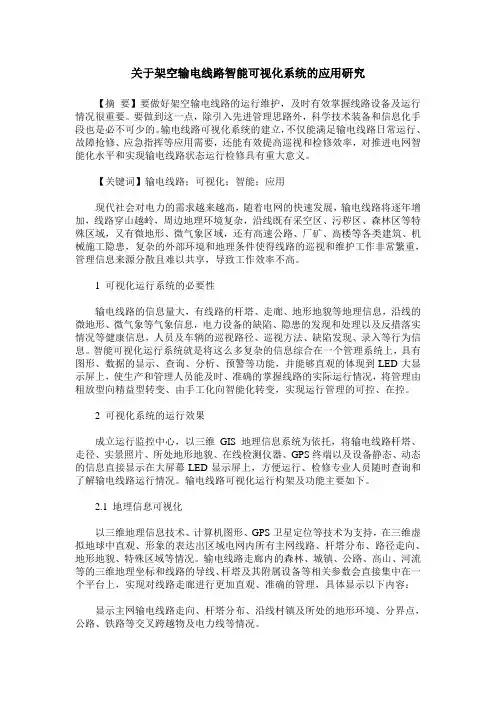

关于架空输电线路智能可视化系统的应用研究

关于架空输电线路智能可视化系统的应用研究

关于架空输电线路智能可视化系统的应用研究【摘要】要做好架空输电线路的运行维护,及时有效掌握线路设备及运行情况很重要。

要做到这一点,除引入先进管理思路外,科学技术装备和信息化手段也是必不可少的。

输电线路可视化系统的建立,不仅能满足输电线路日常运行、故障抢修、应急指挥等应用需要,还能有效提高巡视和检修效率,对推进电网智能化水平和实现输电线路状态运行检修具有重大意义。

【关键词】输电线路;可视化;智能;应用现代社会对电力的需求越来越高,随着电网的快速发展,输电线路将逐年增加,线路穿山越岭,周边地理环境复杂,沿线既有采空区、污秽区、森林区等特殊区域,又有微地形、微气象区域,还有高速公路、厂矿、高楼等各类建筑、机械施工隐患,复杂的外部环境和地理条件使得线路的巡视和维护工作非常繁重,管理信息来源分散且难以共享,导致工作效率不高。

1 可视化运行系统的必要性输电线路的信息量大,有线路的杆塔、走廊、地形地貌等地理信息,沿线的微地形、微气象等气象信息,电力设备的缺陷、隐患的发现和处理以及反措落实情况等健康信息,人员及车辆的巡视路径、巡视方法、缺陷发现、录入等行为信息。

智能可视化运行系统就是将这么多复杂的信息综合在一个管理系统上,具有图形、数据的显示、查询、分析、预警等功能,并能够直观的体现到LED大显示屏上,使生产和管理人员能及时、准确的掌握线路的实际运行情况,将管理由粗放型向精益型转变、由手工化向智能化转变,实现运行管理的可控、在控。

2 可视化系统的运行效果成立运行监控中心,以三维GIS地理信息系统为依托,将输电线路杆塔、走径、实景照片、所处地形地貌、在线检测仪器、GPS终端以及设备静态、动态的信息直接显示在大屏幕LED显示屏上,方便运行、检修专业人员随时查询和了解输电线路运行情况。

输电线路可视化运行构架及功能主要如下。

2.1 地理信息可视化以三维地理信息技术、计算机图形、GPS卫星定位等技术为支持,在三维虚拟地球中直观、形象的表达出区域电网内所有主网线路、杆塔分布、路径走向、地形地貌、特殊区域等情况。

1000kV特高压交流输电线路的过电压研究与分析

1000kV特高压交流输电线路的过电压研究与分析

1000kV特高压交流输电线路的过电压研究与分析摘要:随着电力负荷的日益增长,建设特高压线路可以实现跨地区、长距离的电能输送和交易,更好地调节电能供需平衡。

特高压线路由于输电距离长、传送容量大、充电功率大,其过电压比常规线路过电压更严重。

本文介绍了特高压线路过电压的种类、分析计算条件、仿真研究、合格标准和实际案例。

研究表明单回线路应重点考虑线路空载合闸时的操作过电压、线路两端发生无故障掉闸后的空载长线电压升高和线路末端单相短路甩负荷的工频过电压。

关键词:1000kV交流输电、操作过电压、工频过电压、潜供电流和恢复电压引言随着电力负荷的日益增长,传统电网无法应对用电量和输电容量成倍增加的需求,煤炭资源与负荷中心距离远,环保压力也越来越大,随着电力设备的不断发展,特高压交流输电可以更好的解决以上问题。

特高压交流输电线路是指电压等级为1000kV及以上的交流输电线路,1条特高压线路比500kV超高压线路传输功率大4倍。

与其它输电方式相比,特高压交流输电具有输电容量大、传输距离远、线路损耗低、占地面积少等突出优势。

但是特高压交流输电线路具有输电线路长,分布电容大,分布电阻和电感小等特点,如果其发生过电压也更为严重。

1、过电压的种类过电压总体上主要分为外部过电压和内部过电压两种。

外部过电压主要就是雷电过电压,分为四种类型,分别为:雷电侵入波过电压、雷电反击过电压、感应雷击过电压、直接雷击过电压。

通常采用避雷器、避雷针、避雷线等方法限制外部过电压。

内部过电压主要分为操作过电压、工频过电压和谐振过电压等。

由于过电压种类众多,一般工程研究时主要选择几种较为严重的过电压进行计算。

本文结合某1000kV外送工程案例,从反送电阶段和机组运行阶段进行分析计算,包括线路操作过电压、工频过电压、潜供电流和恢复电压、发电机自励磁过电压。

2、分析计算条件2.1试验系统模型和参数发电机组规模:2×660MW直接空冷凝汽式发电机组,型号为QFSN-660-2-22B,额定容量为733.33MVA,额定功率因数0.9(滞后),额定电压22kV。

基于深度学习的输电线路视觉检测研究综述

基于深度学习的输电线路视觉检测研究综述

基于深度学习的输电线路视觉检测研究综述摘要:目前输电线路的重点监测路段都安装了图像/视频监控,再辅以人工巡检,能够在很大程度上实现对输电线路的有效监测,但是运维人员长期在显示屏幕前紧盯现场情况,时间一久,仍然容易忽略一些危险源,导致漏报率上升。

而基于深度强化学习与图像智能识别的输电线路在线监测系统的应用,则能够解决这一难题。

本文基于深度学习技术的输电线路缺陷智能分析系统研究与应用展开论述。

关键词:深度学习技术;输电线路;缺陷智能分析系统;研究与应用引言我国的幅员辽阔而且地形复杂,其中又以山地和丘陵的地貌居多,这种地貌导致了施工架设高压输电线路的时候,就会遇到很多的施工障碍。

高压输电线路周边隐患通常包括:吊臂、线下停车场、施工车辆、高空作业车辆。

正因为此,如何提前预防这些情况的发生,成为了我国甚至世界相关科学人员研究方向的重点。

在输电线路的区域中,自然事故和非正常损坏的事故经常发生,由于我国的极端气候的出现和较为复杂的地理地貌,输电导线常因覆冰过多或线下异物等原因致使输电线路的断裂和故障,甚至造成输电线路塔的坍塌事故时常发生。

这些不仅对我们的生活、工作产生不小的影响,更易造成不可估量的损失,更甚者,会危及全国人民群众的生命和财产。

因此,采用数字图像处理技术与人工智能技术进行输电线路安全隐患的自动检测,能够大幅度减低工作量,提高工作的效率和确保用电的安全。

一、输电线路关键部件检测方法研究现状输电线路部件的传统图像检测研究从2000年开始陆续展开,最初是基于经典图像处理算法的思路,主要集中在针对目标的形状特征(如边缘、轮廓)检测方法上取得了一定的进展。

如对于防振锤,可利用图像边缘信息采用改进的基于存在概率图的圆/椭圆检测方法和分层决策机制;可提取边缘图像中某些图形基元并施加结构约束;也可利用随机Hough变换检测防振锤的圆形部分,实现对防振锤的检测。

采用小波与中值滤波相结合对杆塔图像进行降噪处理,再通过特征提取及匹配的方法对输电线路杆塔类型及状态进行识别;基于显著图的图像拼接方法,通过显著性检测算法得到杆塔图像中的感兴趣区域,减少图像匹配过程特征点提取的数量,提高了杆塔的拼接精度;使用结合直方图均衡化、形态学处理和RGB的彩色模型,通过防震锤正常与锈蚀情况的对比来判断防震锤是否存在锈蚀缺陷;利用灰度平均梯度与拉普拉斯算子建立形变模型,通过轮廓特征对分割后的间隔棒进行检测,但由于背景复杂,难以把间隔棒的边缘清晰地分割出来,同时二值图像使得信息丢失过多,导致漏检漏判。

电力工程高压输电线路设计要点分析郭磊

电力工程高压输电线路设计要点分析郭磊

电力工程高压输电线路设计要点分析郭磊发布时间:2023-05-08T01:31:16.834Z 来源:《当代电力文化》2023年5期作者:郭磊[导读] 高压电缆线具有大容量和长距离的特点,在城市电力系统中负责传输任务,是主要的供电网络。

本文分析了高压电缆线路设计中需要注意的要点,并希望为业界同行提供参考。

乌兰察布电力勘测设计院有限公司内蒙古自治区乌兰察布 012000摘要:高压电缆线具有大容量和长距离的特点,在城市电力系统中负责传输任务,是主要的供电网络。

本文分析了高压电缆线路设计中需要注意的要点,并希望为业界同行提供参考。

关键词:电力工程;高压输电;线路设计引言电力是促进社会不断进步,推动经济水平不断增长的关键资源。

高压输变电线路作为电能配置与输送的主要载体,在国内的电力产业发展过程中有着极其重要的作用。

高压输变电线路设计的缺陷,维护管理水平的低下,会对电网的安全与稳定造成极大的影响,继而导致安全事故的发生,进而阻碍电力产业的进一步发展。

所以,必须加大对于高压输变电线路设计与维护要点的研究力度,努力提高线路设计的质量与维护效率,从而增强电力供应的安全性与稳定性。

1、电缆线路的敷设方式高压电线有直埋式,管道式,隧道式等敷设方式。

(1)直埋式:就是直接将高压电缆铺设在地面之下,掩埋深度要超过0.7m,在农田地区的铺设,深度要超过1.0m,在施加重压的地方,所需的深度在1.2m内,高压电缆线要覆盖有超过10cm的保护层,如混凝土板,并覆盖距电缆侧面50mm。

(2)管道式:指在预制管道(像混凝土管道)中铺设高压电缆。

为了减少功率损耗并防止传输容量的损失,需要一定距离的人孔来引入和连接电缆。

管道必须是非磁性或不导电的,因为它会导致电缆过热。

(3)隧道式:电缆敷设在专用电缆隧道内的桥梁或支架内,电缆隧道可以安装许多电缆,它具有高散热性,可方便维护和维修。

但是,工程量很大,通常只在城市使用。

2、高压输变电线路设计与维护的基本原则(1)科学、合理性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电气工程中的高压输电线路可视化检测方法
研究
高压输电线路作为电力系统的重要组成部分,其安全性和可靠性一直备受关注。

为了保障电力系统的稳定运行,对于高压输电线路的可视化检测方法进行研究具有重要意义。

本文将从高压输电线路的问题背景、可视化检测的原理、研究方法和应用前景等方面展开讨论。

首先,我们来了解一下高压输电线路的问题背景。

在电力系统中,高压输电线
路是将发电厂产生的电能传送到各个用电地点的重要通道。

然而,由于高压输电线路的长度长、地理环境复杂,且大多设立在偏远的地区,线路的安全问题一直困扰着电力系统的运维人员。

例如,线路上的杆塔老化、绝缘子破损、导线脱落等问题可能导致线路的短路、断电等故障,从而给电网的稳定运行带来严重影响。

因此,研究高压输电线路的可视化检测方法对于预防和及早发现这些问题至关重要。

接下来,我们将介绍高压输电线路的可视化检测原理。

可视化检测方法是利用
光学、红外、超声波等技术手段对高压输电线路进行全面的观测和监测。

其中,红外成像技术是一种非接触式的检测方法,在高压输电线路的故障检测中得到了广泛应用。

利用红外热像仪可以实时获取线路上温度的分布情况,从而判断线路是否存在局部热点,以及是否存在绝缘子、导线等部件的故障。

此外,超声波成像技术也可以用于检测高压输电线路的腐蚀、裂纹等问题。

通过发送超声波信号并接收反射信号,可以获取线路内部结构的图像,进而判断线路是否存在损伤。

在进行高压输电线路的可视化检测方法研究时,我们可以采取以下几种研究方法。

首先,可以通过实地调研和数据采集的方式获取线路的基本信息和故障样本。

通过在现有高压输电线路上部署检测设备,可以获取大量的检测数据,并通过数据分析的方法发现线路的故障模式和常见问题。

其次,可以通过模拟实验的方法对线
路故障进行模拟和分析,以便更好地理解线路故障的机理和特点。

此外,还可以利用计算机仿真软件对高压输电线路进行建模和优化,从而提出更加有效的检测方案。

高压输电线路的可视化检测方法具有广阔的应用前景。

首先,可视化检测方法
可以提高线路故障的可发现性和可追踪性。

对于传统的人工巡检方法而言,不仅效率低下,且存在着主观性和不确定性。

而采用可视化检测方法,可以实现对整个线路的全面观测和监测,准确发现线路上的问题,并及时采取相应的维护措施。

其次,可视化检测方法可以提高电力系统的运行效率和稳定性。

通过检测线路上的故障,可以及时处理问题,避免故障扩散和线路的停电,从而提高电力系统的可靠性和供电质量。

最后,可视化检测方法可以降低电力系统的运维成本和风险。

通过采用自动化的检测设备和系统,可以减少人力资源的投入,提高运维效率,并降低人员在高压环境下的工作风险。

综上所述,高压输电线路的可视化检测方法研究有着重要的意义和应用前景。

通过采用红外成像、超声波成像等技术手段,可以实现对线路的全面观测和监测。

通过实地调研、数据采集、模拟实验和计算机仿真等方法,可以更好地理解线路的故障机理和特点,并提出相应的检测方案。

可视化检测方法的应用将提高电力系统的线路安全性和可靠性,降低运维成本和风险,具有重要的实践价值。

随着科技的不断进步,相信高压输电线路的可视化检测方法将得到更广泛的应用和推广。
