人教版2019年初中物理 滑动变阻器综合专题练习(含答案)

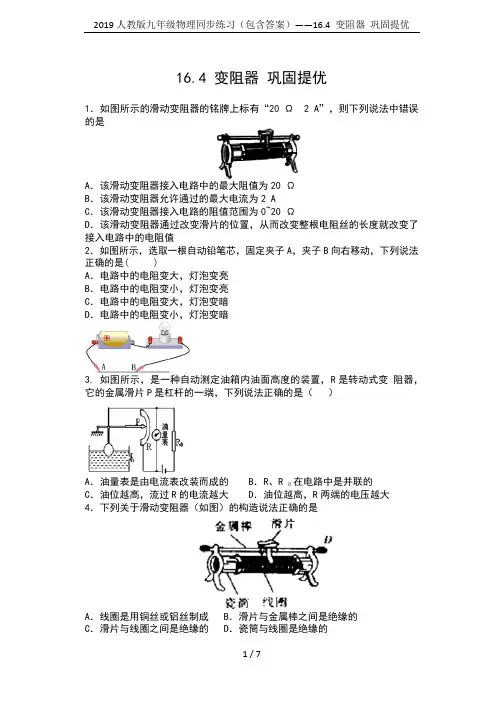

2019人教版九年级物理同步练习(包含答案)——16.4 变阻器 巩固提优
16.4 变阻器巩固提优1．如图所示的滑动变阻器的铭牌上标有“20 Ω 2 A”，则下列说法中错误的是A．该滑动变阻器接入电路中的最大阻值为20 ΩB．该滑动变阻器允许通过的最大电流为2 AC．该滑动变阻器接入电路的阻值范围为0~20 ΩD．该滑动变阻器通过改变滑片的位置，从而改变整根电阻丝的长度就改变了接入电路中的电阻值2．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( )A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗3. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．油量表是由电流表改装而成的 B．R、R 0 在电路中是并联的C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大4．下列关于滑动变阻器（如图）的构造说法正确的是A．线圈是用铜丝或铝丝制成B．滑片与金属棒之间是绝缘的C．滑片与线圈之间是绝缘的D．瓷筒与线圈是绝缘的5．如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是______(填“导体”或“绝缘体”)，还能说明导体的电阻与________有关．受此启发，人们制造了一种可以改变电阻的元件，叫做______________．6. 小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R 1 是滑动变阻器）．可以测量人体重的电路是7．滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的A．温度 B．横截面积 C．长度 D．材料8．电位器是电器设备中常用的电路元件(如图所示)，在音响设备中电位器必须与扬声器______(填“串”或“并”)联．已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将______和______接入电路．9. 在收音机等电器中，有一种叫电位器的变阻器。
2019秋季人教版九年级物理上学期 16.4 变阻器 同步训练卷 含答案
16.4 变阻器一．选择题（共7小题）1．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．C接M点，D接N点D．D接M点，A接N点2．在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A．只可用甲图电路B．用甲图或丁图电路都可以C．只可用乙图电路D．用乙图或丙图电路都可以3．滑动变阻器与灯泡串联接入电路，闭合开关，向左移动滑片使灯泡变亮，则滑动变阻器的接法是如图中的（）A．B．C．D．4．如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（）A．B．C．D．5．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端6．观察如图所示的滑动变阻器。
在其各个组成部分中，都属于导体的是（）A．滑片和电阻线B．瓷筒和金属支架C．金属棒和接线柱上的塑料旋钮D．固定电阻线的金属圈和线圈上的绝缘漆7．滑动变阻器改变接入电路的电阻是靠（）A．改变连入电路的材料来实现的B．改变连入电路中导线的长度来实现的C．改变连入电路中导线的横截面积来实现的D．同时改变连入电路中导线的横截面积和长度来实现的二．填空题（共6小题）8．将灯泡L、电流表和滑动变阻器组成如图所示的电路，当S闭合后，在滑片P向右移动的过程中，滑动变阻器连入电路中的长度，电阻，小灯泡的亮度变，电流表的示数。
9．如图所示的电阻箱接入电路的电阻是Ω。
10．如图所示的滑动变阻器，铭牌上标有“50Ω1.2A”的字样。
其中，1.2A表示的意义是：。
11．如图所示收音机上调节音量的旋钮实际上是一个，它是通过改变接入电路中电阻丝的来改变电阻的。

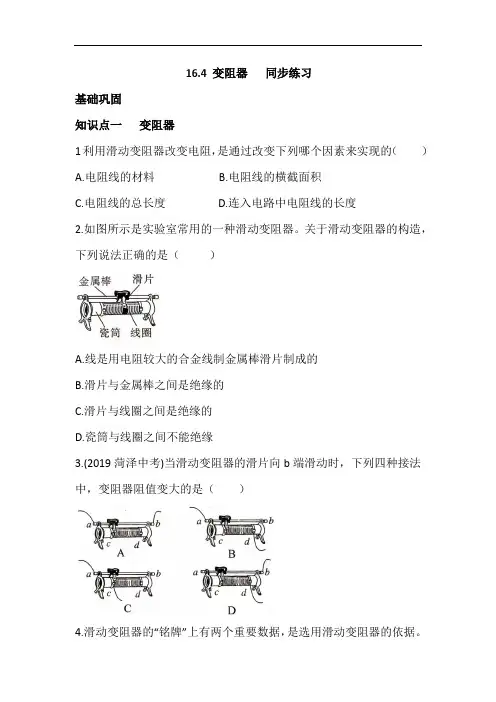

人教九年级物理 16.4 变阻器 同步练习(含答案)
16.4 变阻器同步练习基础巩固知识点一变阻器1利用滑动变阻器改变电阻，是通过改变下列哪个因素来实现的（）A.电阻线的材料 B.电阻线的横截面积C.电阻线的总长度D.连入电路中电阻线的长度2.如图所示是实验室常用的一种滑动变阻器。
关于滑动变阻器的构造，下列说法正确的是（）A.线是用电阻较大的合金线制金属棒滑片制成的B.滑片与金属棒之间是绝缘的C.滑片与线圈之间是绝缘的D.瓷筒与线圈之间不能绝缘3.(2019菏泽中考)当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）4.滑动变阻器的“铭牌”上有两个重要数据，是选用滑动变阻器的依据。
如“50Ω 1.5A”，其中“50Ω”表示该滑动变阻器的阻值变化范围是，“1.5A”表示是1.5A。
5.将灯泡L、电流表和滑动变阻器组成如图所示的电路，当S闭合后，在滑片P向右移动的过程中，滑动变阻器连入电路中的长度，电阻，小灯泡的亮度变，电流表的示数。
6.在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。
知识点二变阻器的应用7.日常生活中，变阻器有着广泛的应用，下列没有用滑动变阻器的是（）A.调台灯亮度的装置B调收音机音量大小的电位器C.调收音机频道的装置D.调节电动车速度的装置8.如图所示是汽车、摩托车的油量表(实际上就是电流表)的原理示意图，R’是定值电阻，R是滑动变阻器。
(1)打开阀门A，油面下降，滑片向移动，油量表(电流表)读数变。
(2)打开阀门B，关闭阀门A，油面上升，滑片向移动，油量表(电流表)读数变。
能力提升9.将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）A.P1放在最右端，P2放在最右端B.P1放在最左端，P2放在最左端C.P1放在最右端，P2放在最左端D.P1放在最左端，P2放在最右端10.图甲为某可调节亮度的台灯，图乙是为其调光的电位器的结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A.电位器与灯泡并联，电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的B.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮C.若只将a、b接入电路，逆时针转动旋钮时灯泡变亮D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗11.某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.当车辆越重时，称重表的示数越大C.当车辆越重时，称重表的示数越小D.电路中的R1是没有作用的选择理由:称重表联在电路中，所以相当于一个表;当车辆越重时，变阻器R接入的阻值越，对电流的阻碍作用越，电路中的电流会变，所以称重表的示数越。
2019秋季人教版九年级物理上学期 16.4 变阻器 同步练习卷 答案版
16.4 变阻器一．选择题（共8小题）1．滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A．电压B．电流C．长度D．材料2．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．C接M点，D接N点D．D接M点，A接N点3．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A．B．C．D．4．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．5．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端6．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。
下列分析正确的是（）A．若只将a、c接入电路，转动旋钮灯泡亮度改变B．若只将b、c接入电路，转动旋钮灯泡亮度不变C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度7．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗B．乙的电阻线较粗C．两变阻器的电阻线粗细相同D．无法判定8．如图所示是某同学设计的一种测定油箱内油面高度的实验装置。
请你回答下列问题：定值电阻R0在实验中的主要作用是（）A．当滑片滑到a端时，阻止电路短路B．为了使定值电阻R0两端电压不变C．为了使变阻器R两端电压不变二．填空题（共2小题）9．小明用电流表和滑动变阻器设计了如图1所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小。
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。
下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。
闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。
电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。
2019年中考物理试题分类汇编——变阻器专题 含答案
2019年中考物理试题分类汇编——变阻器专题1.（2019铜仁，16）滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的大小，从而改变流过电路中的。
2.（2019盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯”。
闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B 两点，测得电压为3.0V，则A、B间_______（短路/断路），这种故障可能的情况是_________、______________。
3（2019菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）4.（2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.5.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.（2019自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换额定功率大一点的灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路8.（2019安徽，17）如图，电源电压保持不变，R为定值电阻。
闭合开关，向左移动滑片P ，则（）A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变大，电流表的示数变小C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变小，电流表的示数变大9.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路10.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大11.（2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。
2019秋季人教版九年级物理全一册 16.4 变阻器 同步练习题 含详细答案
16.4 变阻器一．选择题（共19小题）1．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。
下列分析正确的是（）A．若只将a、c接入电路，转动旋钮灯泡亮度改变B．若只将b、c接入电路，转动旋钮灯泡亮度不变C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度2．滑动变阻器现有以下四种接法，当滑动变阻器的滑片向右端滑动时，变阻器接入电路阻值变小的是（）A．只有①B．只有②③C．只有③D．只有③④3．如图所示，在研究“电流与电阻的关系”实验中，下列说法正确的是（）①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变④闭合开关后，移动滑片P的目的是改变电阻两端的电压A．①②B．①③C．①④D．③④4．滑动变阻器与灯泡串联接入电路，闭合开关，向左移动滑片使灯泡变亮，则滑动变阻器的接法是如图中的（）A．B．C．D．5．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．6．如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。
则如图的四种接法中正确的是（）A．B．C．D．7．如图所示，电阻箱的示数为（）ΩA．2011 B．1102 C．2101 D．10218．下列用电器中不需要用变阻器来调节的是（）A．电视机B．洗衣机C．手机D．普通房间的白炽灯9．如图所示电阻箱的读数是（）A．4102ΩB．2014ΩC．2104ΩD．2140Ω10．滑动变阻器通过改变自身接入电路部分的电阻的方式，起到控制电路的作用。
滑变阻器在“探究电流与电压的关系”实验中，除了保护电路，还起到的作用是（）A．改变定值电阻两端的电压，以便收集多组数据B．保持定值电阻两端的电压不变C．调节定值电阻两端的电压，使其达到额定电压D．调节定值电阻的电流，改变定值电阻的电功率11．如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（）A．B．C．D．12．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向左移动时，连入电路中的电阻增大的是（）A．B．C．D．13．小明按图示电路测量小灯泡额定功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器有以下甲、乙、丙、丁四种，则能较好地完成该实验的变阻器应选择（）A．甲的规格“5Ω”B．乙的规格“10Ω”C．丙的规格“30Ω”D．丁的规格“300Ω”14．在图中是电灯和滑动变阻器所组成的电路，那么在下图中的各图与上图连接相同的图是（）A．B．C．D．15．如图所示的电阻箱的示数为（）A．2018ΩB．2108ΩC．8102ΩD．8120Ω16．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电流最小，应（）A．P1放在最左端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最右端，P2放在最右端17．如图所示，电阻箱的示数是________Ω（）A．5670ΩB．6750ΩC．675ΩD．765Ω18．如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N 19．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变二．多选题（共2小题）20．如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（）A．B．C．D．21．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A．电位器和滑动变阻器的工作原理是相同的B．电位器与灯泡并联C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮三．填空题（共11小题）22．滑动变阻器是靠改变连入电路中的电阻线的来改变电阻的。
人教版九年级全一册物理《变阻器》专题训练(含答案)
人教版九年级全一册物理16.4变阻器专题训练一、单选题1．将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A．B和D B．A和C C．A和B D．B和C2．高速公路收费站于去年开始对过往的超载货车实施计重收费，有同学结合所学物知识设计了如图所示的计重秤原理图，以下说法中正确的是（）A．称重表相于一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大3．参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示。
当被测身高增加时，下列说法最合理的是（）A．应将电流表做为测量仪表，因为身高增加电流表示数增大B．应将电压表做为测量仪表，因为身高增加电压表示数增大C．应将电流表做为测量仪表，因为身高增加电流表示数增大且新标度的表盘刻度均匀D．应将电压表做为测量仪表，因为身高增加电压表示数增大且新标度的表盘刻度均匀4．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时( )A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小5．小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是( )A．B．C．D．6．某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是( )A．B．C．D．7．如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重测试仪电路由于缺少开关，始终处于通路C．体重越大，体重显示表的示数越大D．体重测试仪所测体重越大，电路消耗电能越少8．某同学安装了一个可以调节亮度的电灯，如图所示，为了是滑动变阻器的滑片从C向D移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（）A．M接C，N接A B．M接D，N接BC．M接A，N接B D．M接C，N接B9．如图所示，甲为可调亮度台灯，乙为电位器的结构图，B与金属滑片相连，转动旋钮可调节灯泡亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B. C. D.
在如图所示的电路中用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗正确的是( )
A. M接C,N接B
B.
5. 如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是
C. D.
电位器是变阻器的一种,小华买了一个电位器,如图所示。
如果把它与灯泡串联起来
请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是(
A. 连接A、B
B. 连接
7. 某高速公路站对过往的超载货车实施计重收费
A. 此设计可行,称重表由电流表改装
B. 此设计可行,称重表由电压表改装
C. 此设计不可行,当车辆越重时电路中电流越小
D. 此设计不可行,电路中的
A. 触点A
B. 触点
9. 如图所示,电源电压不变
A. 电流表示数变大
C. 电压表示数不变
10. 如图所示,电源电压保持不变时
A. 电压表V示数变小
B.
C. 电流表A
示数不变D.
2
13. 滑动变阻器靠改变连入电路中电阻线的
牌上标有“10Ω2A”的字样
14. 某滑动变阻器的铭牌上标有“50
一个滑动变阻器的最大阻值不能满足调节范围的需要
16. 图甲、乙是调节收音机音量的旋钮开关
阻丝的来改变电阻.
17. 一位同学设计了一个风力测定仪
三、简答题
18. 有一种自动测定油箱内油面高度的装置如图所示的金属滑片是杠杆的一端。
从油量表指针所指的刻度它的工作原理。
四、作图题
19. 根据如图(1)所示的电路图
(1)
(1)请将调速把手与电动机、电源连成电路。
(2)在虚线框内画出正确连接后的电路图。
(3)怎样调节可使电动机的转速加快?
参考答案
20. 【答案】铅笔芯是石墨
芯,将铜导线绑在一端
滑动变阻器串联在电路中
21.(1) 【答案】如图甲所示
甲
【解析】调速把手相当于一个滑动变阻器
滑动变阻器的金属杆,c为滑片。
(2) 【答案】如图乙所示
乙
【解析】连接到电路中时需选取电阻丝
(3) 【答案】在图甲中调速把手右侧部分的电阻丝被连入电路中减少电阻丝连入电路的长度，电阻变小。
