风光互补太阳能路灯工作原理
风光互补路灯的原理
风光互补路灯的原理
嘿，朋友们！今天咱来聊聊风光互补路灯这个神奇的玩意儿。
你说这路灯啊，就像一个勤劳的小卫士，白天吸收着太阳光的能量，晚上就把这能量释放出来照亮我们的路。
这就好像我们白天努力工作，
晚上就能安心休息一样。
风光互补路灯呢，它可不简单。
它就像是一个聪明的小精灵，既能利用风的力量，又能借助光的能量。
你想想看，风呼呼地吹过来，它就把
这风能给抓住了，转化成电；太阳公公出来了，它又能把阳光给收集起来。
这不是一举两得嘛！这就好比我们吃饭的时候既能吃到美味的米饭，又能喝到鲜美的汤，多棒呀！
而且啊，这风光互补路灯还特别环保呢。
它不用像传统路灯那样消耗大量的电能，而是自己就能生产能量。
这多好呀，既为我们照亮了路，
又不会给环境带来太多的负担。
就好像一个爱护环境的好孩子，默默地
为大家做贡献。
你说要是没有了它，那晚上得多黑呀，我们走路都不方便。
它就像是黑暗中的一盏明灯，给我们指引着方向。
它不需要我们时刻去照顾它，
自己就能好好地工作。
这多让人省心呀！
再想想，如果到处都装上了风光互补路灯，那我们的城市该有多漂亮呀！晚上走在路上，看着那一盏盏亮着的路灯，心里都会觉得暖暖的。
它不仅照亮了我们的路，还照亮了我们的生活呢。
它的存在，让我们的生活更加便利，更加美好。
我们真应该好好珍惜它，爱护它。
让它能一直为我们服务，为我们的生活增添光彩。
总之，风光互补路灯就是这么神奇，这么厉害。
它用自己的方式，为我们的生活带来了光明和便利。
我们可不能小瞧了它呀！。
光伏路灯工作原理
光伏路灯工作原理
光伏路灯是一种利用太阳能转化为电能，并存储在蓄电池中，以供路灯工作的装置。
其工作原理如下：
1. 光电转换：光伏路灯使用的光伏板将太阳能转化为电能。
光伏板由多个光伏电池组成，当阳光照射到光伏电池上时，光能被光伏电池吸收，并转化为直流电能。
2. 电能储存：将光伏电池产生的直流电能储存在蓄电池中。
光伏路灯通常使用的是深循环铅酸蓄电池，这种蓄电池具有较长的寿命和较大的储能能力。
3. 充放电控制：光伏路灯需要一个充放电控制系统来管理电能的流动。
在白天，光伏电池所产生的电能首先用于供电给路灯，同时也用于充电蓄电池；在夜晚或有云天气时，光伏电池产生的电能会被蓄电池释放，供给路灯工作。
4. 照明系统：充放电控制系统将电能供给到灯具，路灯采用LED灯具进行照明。
LED灯具具有高效节能、长寿命和较低
的维护成本等特点。
通过控制光伏路灯系统的充放电，可以实现路灯的亮灭控制。
总结：光伏路灯工作原理是通过将太阳能转化为电能，储存在蓄电池中，并通过控制充放电来实现路灯的照明。
这种绿色环
保的路灯解决了传统路灯需要外部电源供电的问题，同时也节约了能源消耗。
太阳能路灯组成和工作原理
太阳能路灯组成和工作原理太阳能路灯由以下几个部分组成：太阳能电池板、太阳能掌握器、蓄电池组、光源、灯杆及灯具外壳。
如输出电源为沟通220V或110V，还要配置逆变器。
1、太阳能电池板太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值最高的部分。
其作用是将太阳的辐射力量转换为电能，或送至蓄电池中存储起来。
在众多太阳光电池中较普遍且较有用的有单晶硅太阳能电池、多晶硅太阳能电池及非晶硅太阳能电池等三种。
在太阳光充分日照好的东西部地区，采纳多晶硅太阳能电池为好，由于多晶硅太阳能电池生产工艺相对简洁，价格比单晶低。
在阴雨天比较多、阳光相对不是很充分的南方地区，采纳单晶硅太阳能电池为好，由于单晶硅太阳能电池性能参数比较稳定。
非晶硅太阳能电池在室外阳光不足的状况下比较好，由于非晶硅太阳能电池对太阳光照条件要求比较低。
2、太阳能掌握器无论太阳能灯具大小，一共性能良好的充电放电掌握器是必不行少的。
为了延长蓄电池的使用寿命，必需对它的充电放电条件加以限制，防止蓄电池过充电及深度充电。
在温差较大的地方，合格的掌握器还应具备温度补偿功能。
同时太阳能掌握器应兼有路灯掌握功能，具有光控、时控功能，并应具有夜间自动切控负载功能，便于阴雨天延长路灯工作时间。
3、蓄电池系统由于太阳能光伏发电系统的输入能量极不稳定，所以一般需要配置蓄电池系统才能工作。
一般有铅酸蓄电池、Ni-Cd蓄电池、Ni-H蓄电池。
蓄电池容量的选择一般要遵循以下原则：首先在能满意夜晚照明的前提下，把白天太阳能电池组件的能量尽量存储下来，同时还要能够存储满意连续阴雨天夜晚照明需要的电能。
蓄电池容量过小不能够满意夜晚照明的需要，蓄电池过大，一方面蓄电池始终处在亏电状态，影响蓄电池寿命，同时造成铺张。
蓄电池应与太阳能电池、用电负荷（路灯）相匹配。
可用一种简洁方法确定它们之间的关系。
太阳能电池功率必需比负载功率高出4倍以上，系统才能正常工作。
太阳能电池的电压要超过蓄电池的工作电压20~30%，才能保证给蓄电池正常负电。
风光互补LED路灯控制器的设计
风光互补LED路灯控制器的设计摘要：本文介绍了风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势；以及介绍了风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理。
關键词：风光互补；工作原理；技术结构一、风光互补的概念及技术原理风光互补是一套发电应用系统，该系统是利用太阳能单晶硅电池板、风力发电机将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。
是风力发电机和太阳电池方阵两种发电设备共同发电。
二、风光互补的技术构成（一）发电部分：由1台风力发电机和太阳能电池板组成，完成风一电；光一电的转换，作。
（二）蓄电部分：由多节蓄电池组成，完成系统的全部电能储备任务。
（三）风光互补控制器：集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一体，对负载进行全方面的控制。
（四）负载部分：本项目由于未使用逆变器，所以直接使用直流LED照明灯作为负载。
三、风光互补控制器（一）风光互补控制器的概述。
风光互补控制器是专门为风能、太阳能发电系统设计的；集风能控制、太阳能于一体的智能型控制器。
充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡的情况。
设备不仅能够高效率地转化风力发电机和太阳能电池板所发出的电能对蓄电池进行充电，而且还提供了强大的控制功能。
集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一身，性能稳定可靠。
（二）风光互补控制器的特点及功能1.风光互补控制器的主要功能（1）白天对太阳能电池板的电压和电流进行检测太阳能电池板最大输出功率点，使太阳能电池板以最大输出功率给蓄电池充电，并控制太阳能电池对蓄电池进行充电的方式；（2）控制光电互补自动转换，晚上控制蓄电池放电，驱动LED负载照明；（3）对蓄电池实行过放电保护、过充电保护、短路保护、反接保护和极性保护；（4）控制LED灯的开关，通过对外环境监测，可以控制LED 灯开灯、关灯时间。

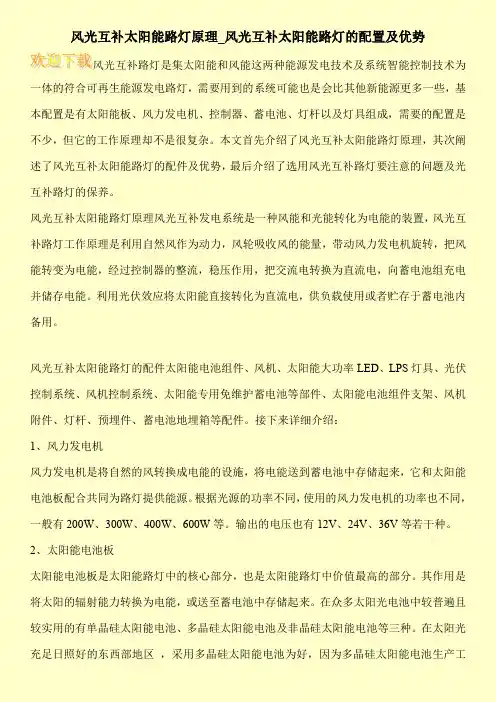

风光互补太阳能路灯原理_风光互补太阳能路灯的配置及优势
风光互补太阳能路灯原理_风光互补太阳能路灯的配置及优势风光互补路灯是集太阳能和风能这两种能源发电技术及系统智能控制技术为一体的符合可再生能源发电路灯，需要用到的系统可能也是会比其他新能源更多一些，基本配置是有太阳能板、风力发电机、控制器、蓄电池、灯杆以及灯具组成，需要的配置是不少，但它的工作原理却不是很复杂。
本文首先介绍了风光互补太阳能路灯原理，其次阐述了风光互补太阳能路灯的配件及优势，最后介绍了选用风光互补路灯要注意的问题及光互补路灯的保养。
风光互补太阳能路灯原理风光互补发电系统是一种风能和光能转化为电能的装置，风光互补路灯工作原理是利用自然风作为动力，风轮吸收风的能量，带动风力发电机旋转，把风能转变为电能，经过控制器的整流，稳压作用，把交流电转换为直流电，向蓄电池组充电并储存电能。
利用光伏效应将太阳能直接转化为直流电，供负载使用或者贮存于蓄电池内备用。
风光互补太阳能路灯的配件太阳能电池组件、风机、太阳能大功率LED、LPS灯具、光伏控制系统、风机控制系统、太阳能专用免维护蓄电池等部件、太阳能电池组件支架、风机附件、灯杆、预埋件、蓄电池地埋箱等配件。
接下来详细介绍：1、风力发电机风力发电机是将自然的风转换成电能的设施，将电能送到蓄电池中存储起来，它和太阳能电池板配合共同为路灯提供能源。
根据光源的功率不同，使用的风力发电机的功率也不同，一般有200W、300W、400W、600W等。
输出的电压也有12V、24V、36V等若干种。
2、太阳能电池板太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送至蓄电池中存储起来。
在众多太阳光电池中较普遍且较实用的有单晶硅太阳能电池、多晶硅太阳能电池及非晶硅太阳能电池等三种。
在太阳光充足日照好的东西部地区，采用多晶硅太阳能电池为好，因为多晶硅太阳能电池生产工。
风光互补太阳能路灯工作原理介绍
3、太阳能电池组件的安装
¡ a、电池组件的输出正负极在连接到控制器前 须采取措施避免短接；
¡ b、太阳能电池组件与支架连接时需牢固可 靠；
¡ c、组件的输出线应避免裸露，并用扎带扎 牢；
¡ d、电池组件的朝向要朝南，可以指南针方向 为准。
4、蓄电池的安装
¡ a、蓄电池置于控制箱内时须轻拿轻放，防止 砸坏电源箱；
WP÷17.4V＝（5A×7h×120％）÷4.5h WP÷17.4V＝9.33A WP＝162（W）
★：4.5h为长江中下游附近地区日照系数。
¡ 所以选取2块峰值功率为80~85Wp的太阳能 电池组件为佳。
¡ 另外在太阳能路灯组件中，线损、控制器的 损耗、及镇流器或恒流源的功耗各有不同， 实际应用中可能在5％-25％左右。所以162W 也只是理论值，根据实际情况需要有所增加。
；六、路灯的安装
¡ 1、现场勘查，设计方案； ¡ 2、地基浇注
a、确定立灯位置：勘察地质情况，确认开挖位置以下 没有其他设施（如电缆、管道等），路灯顶部没有长时间遮 阳物体，否则要适当更换位置。
b、在立灯位置预留1米~1米3的坑，并进行预埋件及线 管的定位浇筑。
c、注意螺栓上不得有残留泥渣。
d、地基浇筑后一般是3~5天后才能实施安装。
另外为了防止蓄电池过充和过放， 蓄电池一般充电到95％左右；放电余留 20％左右。所以210AH也只是应用中真 正标准的75％左右计照明时间需要为7小时（h）；
¡ ★如：电池板平均每天接受有效光照时间为4.5小时 （h）；
¡ 最少放宽对电池板需求20％的预留额。
器、蓄电池、【或电控箱（内装控制器、蓄 电池）】、灯杆、含灯具 等几部分组成。
系统组成
¡ 2、 太阳能路灯的工作原理
关于风光互补路灯特性的
风能和太阳能的季节性互补
春季和秋季
在春季和秋季，天气多变，风能相对丰富，而太阳能资源 中等。这两个季节里，风能和太阳能可以相互补充，保证 稳定的电力供应。
夏季
夏季阳光充足，太阳能资源丰富，但由于气温高，风速相 对较低。因此，在这个季节里，太阳能起到主导作用，风 能作为补充。
冬季
冬季阳光照射时间短，但风力较强，风能资源相对丰富。 在这个季节里，风能发挥主导作用，太阳能作为补充。
智能化的能源管理系统
能源储存与优化
智能化的能源管理系统能够实时监测风力和太阳能的发电量，并根据需求进行能 源的储存与释放。这确保了在风能和太阳能不足时，路灯仍能正常运行。
光线感应控制
通过光线感应装置，路灯能够自动调节亮度，根据环境光线的变化实现智能照明 。这既确保了夜间道路照明需求，又节省了能源。
关于风光互补路灯特 性的
汇报人： 日期:
contents
目录
• 风光互补路灯概述 • 风能与太阳能的互补性 • 风光互补路灯的技术特性 • 风光互补路灯的经济与环境特性 • 风光互补路灯的发展前景与挑战
01
风光互补路灯概述
风光互补路灯定义
集成设备
风光互补路灯是一种集成了风力 发电机和太阳能电池板的照明设 备。
增强公众认知与接受度的建议
科普宣传
通过媒体、网络等渠道开展风光互补路灯的科普宣传，提高公众 对其节能、环保等优势的认知，增强社会接受度。
示范项目
在城市核心区域或人流密集区域建设风光互补路灯示范项目，让公 众直观感受到其带来的照明效果和节能效益。
公众参与
鼓励公众参与风光互补路灯的规划、建设和管理过程，提高公众对 项目的认同感和支持度。
风能和太阳能的日夜互补
太阳能路灯的工作原理是什么？
太阳能路灯的工作原理是什么？
太阳能路灯就是以太阳能为光源，在白天太阳能电池板会给蓄电池充电。
晚上，当需要照明的时候，蓄电池会开始给灯源供电使用。
其在使用中无需铺设复杂昂贵的供电线路，使得其能在任何场地任何环境安装，它的电池采用自然光，可以循环使用，无须外界电源，来源绿色环保，当太阳光不足一定程度时，太阳能路灯能够自动调节开关，真正做到了无人守护、全天候工作。
太阳能路灯相对于传统的高压供电的白炽路灯，在产品特点、材质结构和供电线路上都有很大的不同。
太阳能路灯是我们国家采用太阳能这种新型能源作为路灯外在供电能源的一种交通道路状况照明灯，在城市生活中，路灯发挥着非常重要的作用，是我们出行和夜生活的眼睛。
在产品特点上，太阳能路灯在灯源上采用了太阳能。
白天，它可以利用太阳能电路板给路灯里面的蓄电池充电，到了晚上，蓄电池就可以给灯具进行供电，完全可以满足照明的需要。
太阳能路灯采用的太阳能电源绿色环保，自然界处处可见，这就节省了铺设供电线路所需要的材料，节省了大量的人力物力，提高了施工效率。
此外，太阳能路灯绿色环保、节能降耗、使用寿命长、产品结构稳定，具有非常好的社会效益和经济效益。
斯派克光电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国太阳能分布图
中国太阳能资源分布图
类别 一类地区 二类地区 三类地区 四类地区 五类地区
辐射总量
所属区域
全年日照时数为3200～ 3300小时，辐射总量为
6680～8400 MJ/㎡
宁夏北部、甘肃北部、新疆东部、青海西部和西藏西 部等地
•
风能是太阳辐射下流动所形成的。风能与其他能源相
比，具有明显的优势，它蕴藏量大，是水能的10倍，分布
广泛，永不枯竭，对交通不便、远离主干电网的岛屿及边
远地区尤为重要。目前风能最常见的利用形式为风力发电。
风力发电目前有两种思路，水平轴风机和垂直轴风机。水
平轴风机目前应用广泛，为风力发电的主流机型。
•
截止2009年底，全球累计装机容量已经达到了1.59亿 千瓦，2009年全年新增装机容量超过3千万千瓦，涨幅 31.9%。从累计装机容量看，美国已累计装机3516万千瓦， 稳居榜首；中国为2610万千瓦，位列全球第二。
太阳能、风光互补路灯应用指南
太阳能、风能照明的现状和发展前景
太阳能、风能照明的现状和发展前景
据估算，每年辐射到地球上的太阳能为17.8亿千瓦，其 中可开发利用500～1000亿度。但因其分布很分散，目前能 利用的甚微。世界风能的潜力约3500亿千瓦，因风力断续分 散，难以经济地利用，今后输能储能技术如有重大改进，风 力利用将会增加。
2009年，国内太阳能电池产能约为240万千瓦，但国内 太阳能发电装机容量仅为12万千瓦，95%的产能出口，其中 欧洲是最重要的市场。 过去数年，欧洲一直是世界太阳能光 伏发电的重心。2009年，德国、西班牙、意大利和捷克的新 增装机容量超过420万千瓦，占全球60%上。
太阳能、风能照明的现状和发展前景
2.无害性。开发利用太阳能不会污染环境，它是最清洁的能 源之一，在环境污染越来越严重的今天，这一点是极其宝 贵的。太阳能、风能是一种洁净的能源。在开发利用时， 不会产生废渣、废水、废气、也没有噪音，更不会影响生 态平衡。绝对不会造成污染和公害。
太阳能、风能特点介绍
3.蕴量巨大。每年到达地球表面上的太阳辐射能约相当于 130万亿吨标准煤；它是人类可以利用的最丰富的能源。 据估计，在过去漫长的11亿年中，太阳消耗了它本身能量 的2%。今后足以供给地球人类，使用几十亿年，真是取 之不尽，用之不竭。据估算，全世界的风能总量约1300亿 千瓦，中国的风能总量约16亿千瓦。
5000-5850 MJ/㎡
福建南部、苏北、皖北、台湾西南部等地
全年日照时数为1400～ 2200小时，辐射总量 4200～5000 MJ/㎡
湖南、湖北、广西、江西、浙江、福建北部、广东北 部、陕西南部、江苏北部、安徽南部以及黑龙江、台
湾东北部
全年日照时数约1000～ 1400小时，辐射总量 3350～4200 MJ/㎡
全年日照时数为3000～ 3200小时，辐射总量 5850-6680 MJ/㎡
河北西北部、山西北部、内蒙古南部、宁夏南部、甘 肃中部、青海东部、西藏东南部河南、河北东南部、山西南部、新疆北部、吉
3000小时，辐射总量 林、辽宁、云南、陕西北部、甘肃东南部、广东南部、
太阳能光伏板的生产过程
硅矿石
硅棒
单晶硅片
单晶硅光伏组件
多晶硅片
多晶硅光伏组件
各种太阳能电池板
太阳能光伏板的生产过程
单晶硅和多晶硅主要区别： 1、电池片形状不同：多晶硅是156*156的正方形片子，单晶
硅一般是125*125的“类八边形”； 2、转换效率不同：多晶硅平均在16~17%，单晶硅平均在
四川、贵州
我国主要30个城市平均日照及最佳安装倾角
中国风能分布图
中国风能资源利用
• 我国幅员辽阔，陆疆总长达2万多公里，还有 18000多公里的海岸线， 边缘海中有岛屿 5000 多个，风能资源丰富。我国现有风电场 场址的 年平均风速均达到6m/s 以上。
• 一般认为，可将风电场风况分为三类：年平均风速6 m/s 以上时为较 好;7 m/s 以上时为好;8 m/s 以上时为很好。
4. 风能设施日趋进步，大量生产降低成本，在适当地点，风 力发电成本已低于发电机。风能设施多为不立体化设施， 可保护陆地和生态。
太阳能、风能缺点
1、传统能源可以根据需要调节供应，太阳能风能是间歇性 的而且不能随需要来控制，太阳能只有在白天和晴天才有， 风力的大小则经常发生无法控制的变化。
2、能量密度较低，大规模使用时，需要占用较大面积土地；
• 可按风速频率曲线和机组功率曲线，估算国际标准大气状态下该机组 的年发电量。我国相当于6 m/s 以上的地区，在全国范围内仅仅限于 较少数几个地带，就内陆而言，大约仅占全国总面积的 1/100，主要 分布在长江到南澳岛之间的东南沿海及其岛屿是我国最大风能资源区 以及风能资源丰富区。资源丰富区有山东、辽东半岛、黄海之滨，南 澳岛以西 的南海沿海、海南岛和南海诸岛，内蒙古从阴山山脉以北到 大兴安岭以北，新疆达坂城、阿拉山口，河西走廊，松花江下游，张 家口北部等地区，以及分布各地的高 山山口和山顶。根据全国气象台 部风能资料的统计和计算，绘制出中国风能分布和中国风能分区及占 全国面积的百分比。
太阳能、风能特点介绍
加州莫哈韦沙漠太阳能发电站
亚洲最大的风力发电站－新疆达坂城 风力发电站
太阳能、风能特点介绍
1.普遍性。太阳光普照大地，无论陆地或海洋，无论高山或 岛屿，都处处皆有，可直接开发和利用，且勿须开采和运 输。地球上，无论何处都有太阳能，可以就地开发利用， 不存在运输问题，尤其对交通不发达的农村、海岛和边远 地区更具有利用的价值。
太阳能路灯原理
太阳能路灯原理
太阳能路灯原理
太阳能电 池板
控制器
直流负载
蓄电池
逆变器
交流负载
系统原理：利用光生伏打效应原理制成的太阳能电池白天
太阳能电池板接收太阳辐射能并转化为电能输出，经过充 放电控制器储存在蓄电池中， 夜晚当太阳能电池板开路电 压为3V左右，充放电控制器侦测到这一电压值后动作，蓄 电池对灯头放电。蓄电池放电到设定的时间后，或者控制 器检测到白天到来，控制器动作，蓄电池放电结束，控制 器等待天亮或进行充电动作。
