组合式空气处理机组基本技术要求1）、投标商提供的组合式空气处理机组的功能段、外形控制尺寸、供冷量、冷冻水流量、水阻力、电机功率等应满足《设备及材料清单》上要求的主要技术参数，风机采用变频电机。
2）、组合式空气处理机组设置在地下车站通风空调机房内，机房设置机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。
组合式空气处理机组运输采用分段或散件进场，现场拼装。
3）、组合式空气处理机组（包括电动机）应可长期仓储在环境温度≤45℃，相对湿度≤98%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。
4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。
5）、组合式空气处理机组与电动风阀连锁，开机时需先开启风机联动风阀，再启动机组；停机时需先停止机组，再关闭风机联动风阀。
接线端子应预留可供接入至少四个风阀状态的端子。
6）、基本要求（1）组合式空气处理机组内配置的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。
组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。
（2）组合式空气处理机组设置压差报警装置，电机过热保护和报警装置、绕组温度检测与报警装置。
（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。
（4）组合式空气处理机组各功能段包括框架和壁板有足够的强度，在运输、启动、运行及停止后不出现凹凸变形。
（5）组合式空气处理机组设置底座找平架，进风混合段、过滤段、中间段、送风段设置检修门；检修门严密、灵活，开启及锁紧功能良好。
（6）组合式空气处理机组箱体保温层箱体壁板的保温层与面板应结合牢固密实，框架与壁板的联接应牢固可靠、密封性好、易拆卸、有防冷桥措施。
我的方向（天加空调的策略）

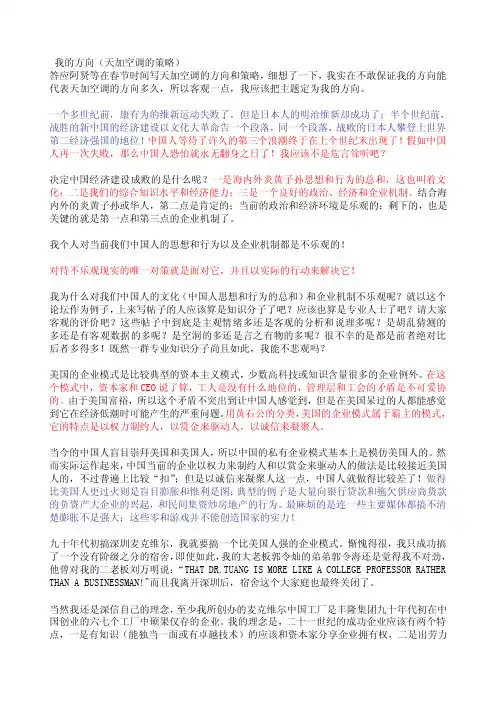

我的方向（天加空调的策略）答应阿贤等在春节时间写天加空调的方向和策略，细想了一下，我实在不敢保证我的方向能代表天加空调的方向多久，所以客观一点，我应该把主题定为我的方向。
