焊接位置代号
焊接方式代号
焊接方式代号
焊接方式通常使用一到四位数字的代码来表示，以下是常见的焊接方式代号及其含义：
1. 手工电弧焊（SMAW）：代号为111，代表手工沿直焊，1代表该焊接方式的三个特征：手工、电弧、焊丝表面保护。
2. 氩弧焊（TIG）：代号为141，代表氩弧嵌入焊，1代表氩弧焊。
3. 电阻焊（RSW）：代号为21，代表焊接的两个金属件需要通过电阻热量来熔化并加热两个金属之间的接触面。
4. 电弧镀焊（SAW）：代号为121，代表电弧下垂对角线焊接，1代表焊接弧。
5. 焊锡焊（Soldering）：代号为311，代表焊接材料是焊锡。
6. 气焊（Oxy-fuel welding）：代号为311，代表焊接材料是氧焊。
7. 气体保护焊（GMAW）：代号为135，代表使用惰性气体进行保护的金属活动焊接。
8. 焊接热重焊（RPE）：代号为5122，代表使用的加热源是室内电流、气焊火焰或弧焊火焰。
这些是常见的焊接方式代号示例，根据不同的规范和标准，代号可能会有所不同。
焊工代号释义
焊工代号释义一、焊接方法分类代号二、材料代号FeI：碳素钢；FeII：低合金钢；FeIII：马氏体，铁素体不锈钢；FeIV：奥氏体、双相钢。
三、试件形式，位置代号1、板状试件位置代号：1G（平焊），2G（横焊），3G（立焊），4G（仰焊）；2、管状试件位置代号：1G（水平转动），2G（垂直固定），5G（水平固定），6G （45°向上焊）；3、管板角接头试件位置代号：2FRG（水平转动），2FG（垂直固定平焊），4FG（垂直固定仰焊），5FG（水平固定），6FG（45°向上焊）。
四、试件壁厚及管径代号1、板材≥12，全覆盖厚度，＜12，最大覆盖2倍厚度。
2、管材五、填充金属代号1、Fef1：钛钙型包括E4303、E5003、E5503-B1等。
2、Fef2：纤维素型包括E4310、E5011等。
3、Fef3；钛型、钛钙型包括G202、G302等。
4、Fef3J；低氢型包括E4315、E5015、E5016、E5515-B2、G307等。
5、Fef4：钛钙型包括E308L-16、E308-16、E309-16等。
6、Fef4J：低氢型包括E308-15、E347-15、E309-15等。
六、焊接工艺因素代号1、手工焊⑴无填充金属焊丝：01⑵填充实芯焊丝：02⑶填充药芯焊丝：03⑷有背面保护气体：10⑸无背面保护气体：11⑹气保焊电流类别与极性（直流正接）：12⑺气保焊电流类别与极性（直流反接）：13⑻气保焊电流类别与极性（交流）：14⑼熔化极气体保护焊（喷射弧）：15⑽熔化极气体保护焊（短路弧）：162、机动焊⑴钨极气体保护焊有自动稳压系统：04⑵钨极气体保护焊无自动稳压系统：05⑶有自动跟踪系统：06⑷无自动跟踪系统： 07⑸侧坡口内焊道单：08⑹每侧坡口内焊道多：09⑺各种焊接方法目控：19⑻各种焊接方法遥控：20。
焊接位置与焊缝符号_图文
第四章 焊接位置与焊缝符号
了解焊缝符号、焊接方法代号的表示方法， 能够正确看懂焊接结构图样。
目录
第一节 焊接位置 一、焊接位置的分类 二、板+板的焊接位置 三、管+管的焊接位置 四、管+板的焊接位置 第二节 焊缝符号 一、焊缝基本符号 二、辅助符号 三、补充符号 四、焊缝尺寸符号 五、特殊焊缝符号 六、焊接方法代号 七、焊缝标注实例 八、焊接装配视图 复习思考题
焊缝符号是用在焊接结构的图样上，标注焊缝形式、 焊缝尺寸、焊接方法等的工程语言，又是进行焊接施工的 主要依据。
焊缝符号按GB/T 324—1988规定，一般由基本符号 与指引线组成，必要时还可以加上辅助符号、补充符号 和焊缝尺寸符号。
一、焊缝基本符号
焊缝基本符号是表示焊缝横截面形状的符号。焊缝 基本符号有13种，见表4-1。
指引线由带有箭头的指引线和两条基准线（一条为 实线，另外一条为虚线）两部分组成，基准线的虚线可 以画在基准线实线下侧或上侧。基准线一般应与图样底 边相平行，特殊条件下可以与底边垂直，如图4-8所示 ；当焊缝在接头的非箭头侧时，则将基本符号标在基准 线的虚线侧，如图4-8所示；标注对称焊缝及双面焊缝 时，可以不加虚线。
见图4-3。
图4-3 焊接位置 PA-平焊位置 PB-平角焊位置 PC-横焊位置 PD-仰角焊位置 PE-仰焊位置 PF-立焊位置 PG-立焊位置
二、板+板的焊接位置
板+板的焊接位置有五种位置，常用的有板平焊、板立焊 、板横焊、板仰焊和船形焊。板+板焊接位置如图4-4所示。
图4-4 板+板焊接位置 a)板平焊 b)板立焊
一、焊接位置的分类
1.定义
常用焊接方法的数字标记 ISO 及缩写 DIN
SG
9 金属极气体保护焊
13
MSG
GMAW
10 金属极活性气体保护焊
135
MAG
MAG
11 药芯焊丝活性气体保护焊
136
FCAW
12 金属极惰性气体保护焊
131
MIG
MIG
13 钨极气体保护焊
14
WSG
GTAW
14 钨极惰性气体保护焊 15 等离子弧焊
141
WIG
TIG
15
WP
PAW
16 激光焊
52
PB——平角焊 PE——仰焊
PC——横焊 PF——立向上焊
ALL——全位置 PG——立向下焊
P——板 T——管 BW——对接 FW——角接
四、其他代号 bs——双面焊 ss——单面焊 ng——背面不清根或不打磨 mb——带熔池保护焊接
sl——单层焊 ml——多层焊 nm——不加填充材料 nb——不带熔池保护和根部保护焊接
LA
LBW
17 电子束焊 18 压力焊
51
EB
EBW
4
19 电阻焊 20 电阻点焊
2
R
RW
21
RP
21 缝焊
22
RR
22 凸焊 23 闪光对焊
23
RB
24
RA
24 摩擦焊 25 电弧螺柱焊
42
FR
FW
781
B
26 电渣焊
72
RES
ESW
二、焊接位置说明（ISO6947）
PA——平焊 PD——仰角焊
三、结构形式
一、常用焊接方法的数字标记(ISO4063)及缩写(DIN1910)

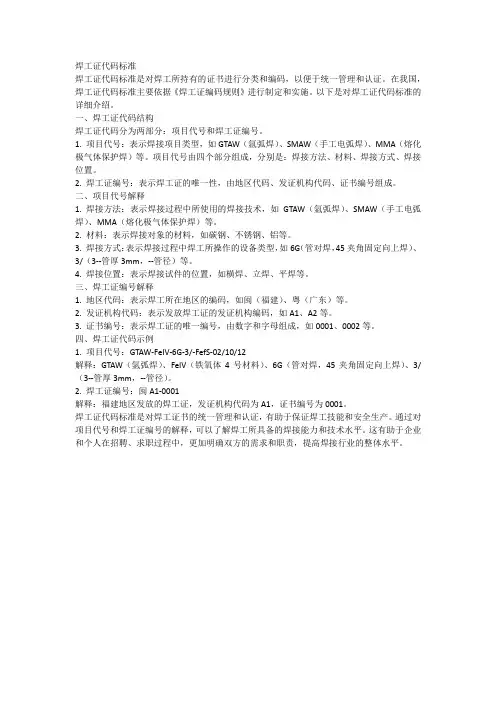

焊工证代码标准
焊工证代码标准焊工证代码标准是对焊工所持有的证书进行分类和编码，以便于统一管理和认证。
在我国，焊工证代码标准主要依据《焊工证编码规则》进行制定和实施。
以下是对焊工证代码标准的详细介绍。
一、焊工证代码结构焊工证代码分为两部分：项目代号和焊工证编号。
1. 项目代号：表示焊接项目类型，如GTAW（氩弧焊）、SMAW（手工电弧焊）、MMA（熔化极气体保护焊）等。
项目代号由四个部分组成，分别是：焊接方法、材料、焊接方式、焊接位置。
2. 焊工证编号：表示焊工证的唯一性，由地区代码、发证机构代码、证书编号组成。
二、项目代号解释1. 焊接方法：表示焊接过程中所使用的焊接技术，如GTAW（氩弧焊）、SMAW（手工电弧焊）、MMA（熔化极气体保护焊）等。
2. 材料：表示焊接对象的材料，如碳钢、不锈钢、铝等。
3. 焊接方式：表示焊接过程中焊工所操作的设备类型，如6G（管对焊，45夹角固定向上焊）、3/（3--管厚3mm，--管径）等。
4. 焊接位置：表示焊接试件的位置，如横焊、立焊、平焊等。
三、焊工证编号解释1. 地区代码：表示焊工所在地区的编码，如闽（福建）、粤（广东）等。
2. 发证机构代码：表示发放焊工证的发证机构编码，如A1、A2等。
3. 证书编号：表示焊工证的唯一编号，由数字和字母组成，如0001、0002等。
四、焊工证代码示例1. 项目代号：GTAW-FeIV-6G-3/-FefS-02/10/12解释：GTAW（氩弧焊）、FeIV（铁氧体4号材料）、6G（管对焊，45夹角固定向上焊）、3/（3--管厚3mm，--管径）。
2. 焊工证编号：闽A1-0001解释：福建地区发放的焊工证，发证机构代码为A1，证书编号为0001。
焊工证代码标准是对焊工证书的统一管理和认证，有助于保证焊工技能和安全生产。
通过对项目代号和焊工证编号的解释，可以了解焊工所具备的焊接能力和技术水平。
这有助于企业和个人在招聘、求职过程中，更加明确双方的需求和职责，提高焊接行业的整体水平。
焊接常用代号及焊接重点要求
焊接常用代号及焊接重点要求郑岩编辑第一部分：焊接常用代号一、焊接类型字头AW（arc welding）：电弧焊；TIG：钨极氩弧焊；SMAW（shielded metal arc welding）：焊条电弧焊；Ws：全氩弧焊接；GTAW+SMAW：为手工钨极氩弧焊打底+手工电弧焊盖面；GTAW（gas tungsten arc welding）：钨极气体保护电弧焊（实芯或药芯焊丝）；Ws+Ds：氩弧打底+电弧盖面；FCAW：（flux cored arc welding）：药芯焊丝电弧焊；ESW：（electroslag welding）电渣焊；FCW-G：（gas-shielded flux cored arc welding）：气体保护药芯焊丝电弧焊；FCAW：药芯焊丝CO2保护焊；SAW：（submerged arc welding）：埋弧焊；GMAW：CO2半自动焊；MIG：熔化极半自动惰性气体保护焊；OAW（oxy-acetylene welding）氧乙炔焊；FW：（flash welding）闪光焊；EGW：气体立焊；FRW：（friction welding）摩擦焊；LBW：（laser beam welding）激光焊；EXW（explosion welding）爆炸焊。
二、焊接方法代号（GB5185）1 电弧焊：11无气体保护电弧焊；111手弧焊；112重力焊；113光焊丝电弧焊；114药芯焊丝电弧焊；115涂层焊丝电弧焊；116熔化极电弧电焊；118躺焊。
12 埋弧焊：121丝极埋弧焊；122带极埋弧焊。
13 熔化极气体保护电弧焊：131：MIG焊，熔化极惰性气体保护电弧焊（含熔化极Ar弧焊）；135：MAG焊，熔化极非惰性气体保护电弧焊（含CO2保护焊）；136非惰性气体保护药芯焊丝电弧焊；137非惰性气体保护熔化极电弧点焊。
14 熔化极非惰性气体保护电弧焊：141：TIG焊：钨极惰性气体保护电弧焊（含钨极Ar弧焊）；142：TIG点焊；149原子氢焊。
焊接位置代号
焊接位置代号
焊接位置代号是指标识焊缝在要焊接的构件上的位置和方向的符号代码。
根据不同的标准和规范，焊接位置代号的编制方法和符号形式可能会有所不同。
一般情况下，焊接位置代号由字母和数字组成，其中字母表示焊接位置，数字表示焊接方向。
常见的字母有F（面对面）、H（水平）、V（垂直）和O（环形）等，数字则用于表示方向，如1表示从右到左，2表示从左到右，3表示从下到上，4表示从上到下等。
通过正确的使用和理解焊接位置代号，可以帮助焊工准确地进行焊接操作，从而保证焊缝的质量和可靠性。
焊接位置与焊缝符号
焊接位置与焊缝符号学习目的：了解焊缝符号、焊接方法代号的表示方法，能够正确看懂焊接结构图样。
第一节焊接位置一、焊接位置的分类焊接位置，指熔焊时焊件接缝所处的空间位置分类：（1）平焊：焊角倾角0°，焊缝转角90°；（2）横焊：焊角倾角0°、180°，焊缝转角0°、180°的对角位置；（3）立焊：焊缝倾角90°（立向上），270°（立向下）；（4）仰焊：对接焊缝倾角0°、180°，转角270°；二、板与板的焊接（1）平焊；（2）立焊；（3）横焊；（4）仰焊；三、管与管的焊接（1）对接边转动边焊接；（2）垂直固定焊；四、 管与板的焊接（1） 插入式管板角焊缝；（2） 骑马座式管板角焊缝；第二节 焊缝符号是用在焊接结构的图样上，标注焊缝形式、焊缝尺寸、焊接方法的工程语言，又是进行焊接施工的主要依据。
一、焊缝基本符号一般由基本符号与指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
二、焊缝辅助符号：辅助符号是表示焊缝表面形状特征的符号，有三种：1）焊缝表面平齐；2）焊接表面凹陷；基准线（实线） 箭头 基准线（虚实）尾部3）焊接表面凸陷；三、补充符号：是为了补充说明焊缝的某些特征而采用的符号。
四、焊缝尺寸符号：是表示坡口和焊缝各特征尺寸的符号。
焊缝尺寸符号及数据的标注原则：1）焊缝横截面上的尺寸标在基本焊缝的左侧；2）焊缝长度方向尺寸标在基本符号的右侧；3）坡口角度、根部间隙等尺寸标在基本符号的上侧或下侧；五、特殊焊缝符号：在图样上对有特殊要求的焊缝标注时使用的符号。
六、焊接方法代号：用阿拉伯数字表示金属焊接等各种焊接方法。
七、焊接装配视图：是供焊接施工使用的图样，除了完整的结构投影图、剖视和断面图外，还有焊接结构的主要尺寸、标题栏、技术条件及焊缝符号标注等。
八、标注的原则：1）焊缝横截面尺寸标注一基本符号的左侧；2）焊缝长度方向的尺寸标注在基本符号的右侧；3）坡口角度、坡口面角度、根部间隙等尺寸标注在基本符号的上侧或下侧；4）相同焊缝数量符号在尾数；5）当需要标注的尺寸数据较多，可在数据前面增加相应的尺寸符号；焊缝在接头箭头侧焊缝在接头非箭头侧对称焊缝又面焊缝复习思考题1．板+板焊接位置有哪几种？2．管+管焊接位置有哪几种？3．管+板焊接有哪几种类型？4．管+板焊接位置有哪几种？5．焊缝符号有哪几部分组成？6．什么是焊缝的基本符号？7．什么是焊缝的辅助符号？8．什么是焊缝的补充符号？9．什么是焊缝尺寸符号？10．简述焊缝尺寸符号数据的标注原则。
