上海中考物理压轴题专题复习——凸透镜成像的规律
一、初中物理凸透镜成像的规律1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。
物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。
故选A。
2．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物距变化的关系图线如图所示．图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误． B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．3．某同学将物体放在凸透镜前不同位置，依次得到倒立的放大的像和倒立的缩小的像，测得像距分别为26厘米和16厘米，则该透镜的焦距f 为（ ）A ．6厘米<f<10厘米B ．8厘米<f<13厘米C ．13厘米<f<16厘米D ．16厘米<f<26厘米【答案】B【解析】【详解】根据题意，当凸透镜成倒立放大的像时，像位于二倍焦距以外，即12v f >，代入数据得：26cm 2f >解得：13cm f <当凸透镜成倒立，缩小的像时，像位于一倍焦距和二倍焦距之间，即8cm 13cm f <<，代入数据得：16cm 2f f <<解得：8cm 16cm f <<所以8cm 13cm f <<故选B 。
4．某同学在做凸透镜成像实验时，当物距u =30厘米，像距v = 20厘米时，光屏上呈现烛焰清晰的像。
若烛焰移到离凸透镜12厘米处，所成的像一定是A ．倒立的B ．正立的C ．放大的D ．缩小的【答案】C【解析】【详解】当物距u =30cm ，像距v =20cm 时，光屏上呈现烛焰清晰的像， 所以 30cm 2f ＞，220cm f f ＞＞，所以凸透镜的焦距为：10cm cm f ＜＜15。
若将烛焰置于距凸透镜12cm 处时，即u =12cm ，有两种情况：若焦距在10cm 和12cm 之间则2f u f ＜＜，物体通过凸透镜成倒立、放大的实像；若焦距在12cm 和15cm 之间，则u f ＜，物体通过凸透镜成正立、放大的虚像。
由以上知，故只有C 正确。
故选C 。
5．小明用自制的“水凸透镜”（向水透镜里注水时，水透镜的焦距将变小）来研究凸透镜成 像规律，当他把自己的近视眼镜给水透镜“戴上”时，如图所示，光屏上原来清晰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）①将光屏靠近“水透镜”②将蜡烛远离“水透镜”③对“水透镜”注水④将光屏和蜡烛同时靠近“水透镜”A．①和②都行B．②和③都行C．①和③都行D．②和④都行【答案】B【解析】【详解】近视镜是凹透镜，给水透镜戴上近视镜后，相当于减弱了凸透镜的会聚能力，所以像远离了凸透镜，若要在光屏上得到像，须将光平远离透镜；或增大凸透镜的会聚能力，向水透镜中注水。
故选B。
6．如图所示，竖直放置的不透光物体（足够大）中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直，B、N两点都在主光轴上，AB与MN高度相等，且与透镜上半部分等高．遮住透镜的下半部分，则该光具组中，物体AB的成像情况是（）A．两个实像，一个虚像B．一个实像，两个虚像C．只有一个虚像D．只有一个实像【答案】D【解析】【详解】①按题意，AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像．②由于成像后的光线是射向右下方的，所以不能在平面镜上成像（平面镜只在主光轴的上方），所以只能成一个实像．③如果平面镜足够大，则“AB在凸透镜右侧距离透镜2f处成一个倒立的等大的实像”又会在平面镜上成一个等大的虚像，平面像反射后的光线又会经凸透镜成一个缩小的倒立的实像（成在凸透镜左侧f与2f之间．此时相当于物距为4f．当然，也要满足凸透镜是足够大了才有此种情况）．故选D．【点睛】此题主要考查凸透镜成像规律及其应用，此题的突破点是，AB只有在主光轴上的那点折射后入MN，其它均没有，故只有一个实像．7．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。
移动光屏，直到在光屏上呈现烛焰清晰的像。
下列说法中正确的是（）A．光屏上呈现的是烛焰的虚像 B．光屏上呈现的是烛焰正立的像C．光屏上呈现的是烛焰放大的像 D．该实验现象能说明照相机的成像特点【答案】C【解析】A. 光屏上能呈现烛焰的像，说明是实像，虚像不能成在光屏上，故A错误；B. 凸透镜成实像时，都是倒立的，成虚像时是正立的，如图成的是实像，是倒立的，故B 错误；C. 由图知，物距位于一倍到二倍焦距之间，像距大于二倍焦距，成倒立放大的实像，故光屏上呈现的是烛焰放大的像，故C正确；D. 该实验现象能说明投影机的成像特点，而照相机利用的是成缩小实像的规律，故D错误；故选C。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
8．下列关于光学知识的说法中，正确的是A．老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上B．近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上C．照相机利用凸透镜成正立、缩小的实像的原理制成的D．放大镜利用凸透镜成正立、放大的实像的原理制成的【答案】B【解析】A. 老花镜是凸透镜，因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上，故A错误；B. 近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故B正确；C. 照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故C错误；D. 放大镜使用时，物体到透镜的距离小于一倍焦距，成正立、放大的虚像，故D错误．故选B.9．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
【详解】AB．凸透镜成实像时，物与像在异侧，且物近像远像变大．如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，故选项AB均错误；C．当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C 点．故选项C错误；D．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B 点时，成像在C点，成像都是虚像．故选项D正确．故选D．10．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．【答案】B【解析】【分析】【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．11．当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像；若保持物体与光屏的位置不变把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像，物体与光屏的距离L和凸透镜的焦距f的说法正确的是（）A．L=18cm B．L=14cmC．4cm<f<5cm D．5cm<f< 8cm【答案】AC【解析】【分析】【详解】由于当光屏上成清晰放大的像后，物体及光屏均未移动，仅将凸透镜向光屏方向移动2cm，又成清晰缩小的像，则根据光路是可逆的可知，此时物距与像距大小互换，此时物距为10cm，像距为8cm，成倒立缩小的实像，物体与光屏间的距离L=10cm+8cm=18cm。
由凸透镜成像规律可得2f<10cm，f<8cm<2f解得4cm<f<5cm，故选A C。
12．如图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，实验过程中小明同学将蜡烛分别放在甲、乙、丙、丁不同的位置，下列说法正确的是（）A．图甲可知凸透镜的焦距是40.0cmB．图乙四个位置中，移动光屏，有4个位置上的蜡烛可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时的成像特点与投影仪的成像原理相同【答案】C【解析】【分析】【详解】A．从图甲可以看到，凸透镜所在的位置是30.0cm刻度，而光屏所在的位置是40.0cm刻度，而平行光线经凸透镜折射后，会聚于焦点，可知凸透镜的焦距是40.0cm-30.0cm10.0cmf==凸透镜的焦距是10.0cm，A错误；B．一倍焦距以外是实像，以内是虚像，因为甲乙丙在焦点外，所以成实像，可以成在光屏上，B 错误；C ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，凸透镜上有一个泥点，整个物体发出的光虽有一小部分被挡住，但总会有一部分的光通过凸透镜而会聚成像，因此像与原来的相同，大小不变，但是由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像是完好的，只是亮度变暗，不会出现泥点的影子，C 正确；D ．将蜡烛放在乙位置，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距会大于一倍焦距，小于两倍焦距，从图乙可以看到，光屏应向左移动才能找到清晰的像，这是成倒立缩小的实像，此时的成像特点与照相机的成像原理相同，D 错误。
中考物理压轴题专题复习—凸透镜成像的规律
一、初中物理凸透镜成像的规律1．用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。
由此可知甲、乙、丙三个透镜的焦距关系为（ ） A ．f f f >>甲乙丙 B ．f f f >>丙甲乙 C ．f f f <<甲乙丙 D ．f f f <<乙丙甲【答案】B 【解析】 【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u 相等，甲透镜成放大、倒立的实像，说明2f u f 甲甲＞＞，所以2uu f 甲＞＞；乙透镜成缩小、倒立的实像，说明2u f 乙＞，所以2uf 乙＜；丙透镜成放大、正立的虚像，说明f u 丙＞；所以，f f f 甲乙丙＞＞。
故选B 。
2．如图是用来研 究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm 处，则（ ）A ．A ．移动光屏，可以在屏上得到倒立放大的像B ．移动光屏，可以在屏上得到倒立缩小的像C ．移动光屏，可以在屏上得到正立放大的像D ．不论光屏移到什么位置， 都不能在屏上得到清晰的像 【答案】D 【解析】由题意可知，当物距为30cm 时，可以在光屏上得到与物体等大的像，所以f=15cm ； 将蜡烛移到刻度为30cm 处时，物距为10cm ，即u ＜f ，所以应该成正立、放大的虚像，故在光屏上看不到；故选D ．3．两平面镜AM ，AN 之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O ，A 点恰好是凸透镜的焦点，光源S 位于主光轴上，通过该系统，光源S 所成的像为（ ）A ．四个虚像，三个实像B ．四个虚像，一个实像C ．三个虚像，一个实像D ．三个虚像，两个实像【答案】B 【解析】 【详解】S 通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S 1、S 2、S 3； S 1、S 2分别在凸透镜的焦点处，则不能成像，只有S 3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S 4；S 在凸透镜的焦点以内，由u ＜f ，成正立放大的虚像S ′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。
上海备战中考物理—凸透镜的综合压轴题专题复习

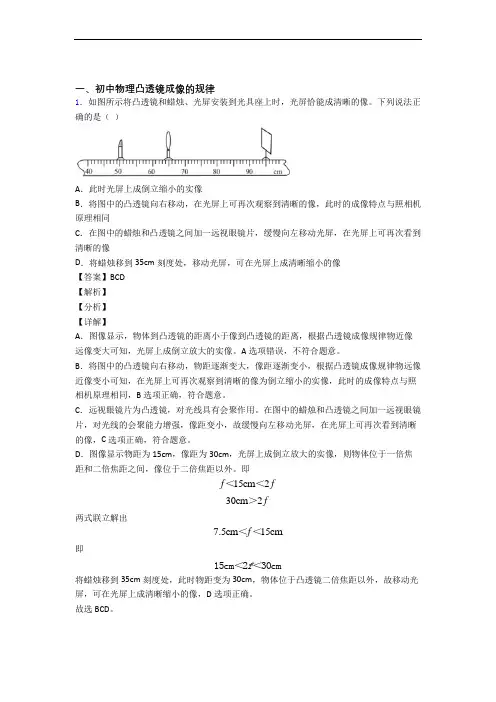

一、初中物理凸透镜成像的规律1．如图所示将凸透镜和蜡烛、光屏安装到光具座上时，光屏恰能成清晰的像。
下列说法正确的是（）A．此时光屏上成倒立缩小的实像B．将图中的凸透镜向右移动，在光屏上可再次观察到清晰的像，此时的成像特点与照相机原理相同C．在图中的蜡烛和凸透镜之间加一远视眼镜片，缓慢向左移动光屏，在光屏上可再次看到清晰的像D．将蜡烛移到35cm刻度处，移动光屏，可在光屏上成清晰缩小的像【答案】BCD【解析】【分析】【详解】A．图像显示，物体到凸透镜的距离小于像到凸透镜的距离，根据凸透镜成像规律物近像远像变大可知，光屏上成倒立放大的实像。
A选项错误，不符合题意。
B．将图中的凸透镜向右移动，物距逐渐变大，像距逐渐变小，根据凸透镜成像规律物远像近像变小可知，在光屏上可再次观察到清晰的像为倒立缩小的实像，此时的成像特点与照相机原理相同，B选项正确，符合题意。
C．远视眼镜片为凸透镜，对光线具有会聚作用。
在图中的蜡烛和凸透镜之间加一远视眼镜片，对光线的会聚能力增强，像距变小，故缓慢向左移动光屏，在光屏上可再次看到清晰的像，C选项正确，符合题意。
D．图像显示物距为15cm，像距为30cm，光屏上成倒立放大的实像，则物体位于一倍焦距和二倍焦距之间，像位于二倍焦距以外。
即＜＜15cm2f f＞30cm2f两式联立解出7.5cm15cm＜＜f即f15cm＜2＜30cm将蜡烛移到35cm刻度处，此时物距变为30cm，物体位于凸透镜二倍焦距以外，故移动光屏，可在光屏上成清晰缩小的像，D选项正确。
故选BCD。
2．当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像；若保持物体与光屏的位置不变把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像，物体与光屏的距离L和凸透镜的焦距f的说法正确的是（）A．L=18cm B．L=14cmC．4cm<f<5cm D．5cm<f< 8cm【答案】AC【解析】【分析】【详解】由于当光屏上成清晰放大的像后，物体及光屏均未移动，仅将凸透镜向光屏方向移动2cm，又成清晰缩小的像，则根据光路是可逆的可知，此时物距与像距大小互换，此时物距为10cm，像距为8cm，成倒立缩小的实像，物体与光屏间的距离L=10cm+8cm=18cm。

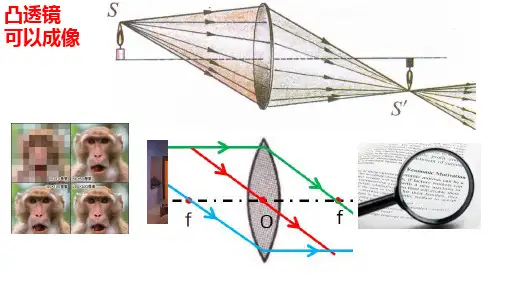

2023年沪粤版中考物理总复习课件凸透镜成像的规律
4、凸透镜的焦距为10cm，图中能够观察到烛焰所成的虚像的是
A （选填“A”或“B”）。若将蜡烛稍稍靠近透镜，则观察到
的像应该变 小 。
虚像：放大镜看书上的字，抬
u<f，成正立放大的虚像
起来变大，物远像远像变大
观察虚像应该从光屏侧透过凸透镜去观察
实验：探究凸透镜成像的规律之变化篇
1、将点燃的蜡烛和光屏分别放在如图所示的位置，此时光屏上 呈现了烛焰清晰的像，像的性质是的 倒立放大 的实像；如果此
的光斑。若将某物体放在此凸透镜前20cm处，在凸透镜的另外一
侧，调节光屏位置，可得到一个（ A ）
A．倒立、放大的实像
B．倒立、缩小的实像
C．正立、放大的实像
D．正立、放大的虚像
f<u<2f，成倒立放大的实像，v>2f，投影仪
把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒
立、缩小的清晰像，那么凸透镜的焦距可能是（ A ）
望远镜的物镜相当于 照相机 。 显微镜的物镜相当于 投影仪 。
课堂练习
10．如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜。 这种仪器是__显___微__镜____（填“望远镜”或“显微镜”），目镜的 作用相当于___放__大__镜____（填“放大镜”或“投影仪”）。
拓展与补充
2.体温计横截面示意图如图所示，这种形状的体温计的作用相当于 一个_凸____透镜，通过它可以看到水银柱放大的_虚__像_____ （选填 “实像”或“虚像”），读数时，应当沿_A_____（选填“A”或 “B”）方向观察。
的清晰程度，直到最清晰为止。 4、无论怎么调光屏都不能得到清晰像的原因有：蜡___烛__放__在__焦___点、处 蜡___烛__放__在__一___倍__焦__距__内____、烛__焰___、__透__镜__和___光__屏__三__者__中___心__不__在__同___一__高__度___。 光具座太短，透镜的焦距太长
2019届上海中考物理压轴复习：专题一：凸透镜专题（含答案）
专题一：凸透镜成像1．当烛焰离凸透镜4厘米时，在凸透镜另一侧的光屏上成一个倒立、放大的实像．该凸透镜的焦距可能为（）A．1厘米B．3厘米C．4厘米D．5厘米2．某凸透镜焦距为15厘米．当物体沿主光轴从距透镜25厘米处向50厘米处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小3．某凸透镜的焦距为10厘米，物体经凸透镜能在离凸透镜15厘米的光屏上成像，所成的像是（）A．倒立、放大、实像B．倒立、缩小、实像C．正立、放大、虚像D．正立、缩小、实像4．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）A．8厘米B．10厘米C．12厘米D．16厘米5．在光具座的A 点处放置一发光物体，从焦距f 甲为5厘米、f 乙为10厘米、f 丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC 间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙6．在掌心中滴一滴水珠．水珠下会有手纹的“淸晰”像．这个“淸晰”像是手纹的（）A．倒立放大的像B．倒立缩小的像C．正立等大的像D．正立放大的像7．在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位罝如图所示，此时在光屏上得到烛焰清晰的像：若保持透镜位罝不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正确的是（）A．一定是缩小的实像B．可能是放大的实像C．一定是正立的虚像D．可能是放大的虚像8．当物体放在凸透镜前，距焦点20厘米处，在透镜的另一侧离透镜15厘米的光屏上成像．该凸透镜的焦距（）A．大于20厘米B．等于20厘米C．小于15厘米D．等于15厘米9．有一焦距为10cm的凸透镜，将物体放在离凸透镜30cm处，则所成的像是（）A．正立、放大的虚像B．.倒立、放大的实像C．.倒立、缩小的实像D．.正立、缩小的虚像10．将蜡烛放在离凸透镜30cm的地方，在离物体45cm的光屏上可以得到烛焰的清晰的像，则（）A．凸透镜的焦距是90cm，像是放大的B．凸透镜的焦距是18cm，像是放大的C．凸透镜的焦距是10cm，像是放大的D．凸透镜的焦距是10cm，像是缩小的11．在焦距为5cm、10cm和20cm的凸透镜中选择一个放置在如图所示的位置，将蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在．若将蜡烛放置在A点通过三个凸透镜都能在光屏上成像，则焦距为cm的透镜所成的像最小；若在BC间移动光屏时可在光屏上得到清晰的像，则实验中所用透镜的焦距可能是cm．12．某同学在探究凸透镜成像规律时，手边有两种凸透镜供选择，分别为焦距为10厘米的凸透镜A和焦距为20厘米的凸透镜B，他选择一个凸透镜，并将它与蜡烛，光屏按照图所示的位置摆放在光具座上，当点燃蜡烛后发现光屏上恰好得到烛焰清晰的像，那么这个像是的（选填“放大”、“缩小”或“等大”），该同学选择的是凸透镜（选填“A”或“B”）．如果接下来想在光屏上得到另一种性质的像，他可以将凸透镜向移动（选填“左”或“右”）．13．某小组同学在做“探究凸透镜成像规律”的实验时，他们都将凸透镜放置于光具座的A 点（50厘米刻度处）且保持不变，如图所示．现有焦距为10厘米或15厘米的凸透镜可选择．①一位同学将点燃的蜡烛放在凸透镜的一侧，在光具座另一侧68厘米刻度处的光屏上得到一个倒立、缩小的实像，则凸透镜的焦距可能是厘米．②另一位同学先后两次将点燃的蜡烛放在图中距B点6厘米处（B点位置为30厘米刻度处），在凸透镜的（选填“左”或“右”）侧移动光屏，可在光屏上得到大小不同的两个像．比较两次所成的像，当蜡烛置于光具座上厘米刻度处时所成的像较小，凸透镜的焦距可能是厘米．14．在“验证凸透镜成像规律”实验中，将焦距为10厘米的凸透镜放置在光具座的50厘米刻度处，在20厘米刻度处放置一支点燃的蜡烛，如图所示，此时烛焰通过透镜能成一个倒立（选填“放大”或“缩小”）的像．为验证这个像是否为实像，需用在图中两点间（填字母）移动找像．若将蜡烛移到光具座的45厘米刻度处，应从点一侧（填“A”或“F”）观察才能看到正立放大的烛焰像．15．在焦距为15厘米、25厘米或35厘米的凸透镜中选择一个放置于光具座的50厘米刻度处，如图所示．实验时调整透镜和光屏的中心大致与烛焰的中心在；为了方便探究凸透镜成像的各种可能，根据题中条件，应选用焦距为厘米的凸透镜．保持蜡烛与凸透镜在图中位置不变，为了找到烛焰清晰的像，光屏应在光具座的厘米刻度范围内移动．找到清晰的像后，继续保持蜡烛与凸透镜在图中位置不变，用焦距为10厘米的凸透镜替换原凸透镜后，应将光屏向移动（选填“左”或“右”），才能在屏上得到的像（选填“放大”或“缩小”）．16．某小组做“验证凸透镜成像规律”的实验，现有凸透镜若干，光具座如图所示．为了方便验证成像的各种情况，应在焦距为15厘米或25厘米的透镜中，选用焦距为厘米的透镜．实验前，先调节透镜、光屏的中心和烛焰的中心在同一．若在实验中找到一个等大的像后，保持蜡烛与透镜的位置不变，再调换另一个焦距未知的凸透镜，并将光屏向透镜方向移动直至光屏上的像最清晰，则所选透镜的焦距比原来的（选填“大”或“小”），此时光屏上的像是的（选填“放大”或“缩小”）．17．如图所示，凸透镜A焦距为10厘米，实验时应先调节光屏的，以保证烛焰的像能成在光屏的．若保持图中透镜的位置不变，将蜡烛移至左侧光具座刻度范围，移动光屏，能在光屏上成缩小的像，保持蜡烛和凸透镜位置不变，用另一个焦距为15厘米的凸透镜B替换透镜A，移动光屏，若光屏上再度成像，则跟原来的像相比是的（选填“变大”、“不变”或“变小”）．18．如图所示，实验装置M的名称是．实验时，在该装置上依次放置蜡烛、凸透镜和光屏，并调整透镜和光屏的中心大致与烛焰的中心在高度，以保证烛焰的像能成在光屏的．若所用透镜焦距为15厘米，当蜡烛和光屏处在图示A、D位置时，恰能在光屏上得到清晰的像，则透镜的位置可能在之间（选填“AB”、“BC”、“CD”）．19．“验证凸透镜成像规律”的实验中，将蜡烛的焰心、凸透镜的中心和光屏的中心调到大致在同一．现有两个焦距分别为5厘米、20厘米的凸透镜，选择其中的一个放置于光具座的A点，如图16所示．将蜡烛置于B点，此时成正立的像，观察者应在凸透镜的侧（选填“左”或“右”）进行观察．若保持蜡烛的位置不变，更换另一凸透镜置于A点，可成倒立（选填“缩小”或“放大”）的实像，再将蜡烛从B点移至C点所成的像会（选填“变小”、“不变”或“变大”）．参考答案与详细解析1．物体离凸透镜4cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f＞U＞f，所以，2f＞4cm＞f，即2cm＞f＞4cm，则满足此条件的只有一个3cm，故B正确．故选B．2．一个焦距为15厘米的凸透镜．当物体在离透镜25厘米处，成倒立的实像，当物体沿主光轴从离透镜25厘米处逐渐到离透镜50厘米处的过程中，物距增大，像距减小，像变小；故选B．3．凸透镜的焦距是10cm，把物体经凸透镜能在离凸透镜15厘米的光屏上成像，即像成在1倍焦距和2倍焦距之间，成倒立、缩小的实像．故选B．4．光屏离凸透镜16cm时，在光屏得到一个倒立的、缩小的实像，U＞2f，f＜v＜2f，即f＜16＜2f，解得8cm＜f＜16cm．光屏离凸透镜24cm时，在光屏得到一个倒立的、放大的实像，2f＞U＞f，v＞2f所以，24＞2f，即12cm＞f综上分析：8cm＜f＜12cm，故B符合题意．故选B．5．由图可知，此时的像距在5cm﹣﹣20cm之间，此时的物距为25cm，物距大于像距，所以在光屏上成的是倒立、缩小的实像，像距应在一倍焦距和二倍焦距之间：当像距为5cm时：f＜5cm＜2f，则2.5cm＜f＜5cm；当像距为20cm时：f＜20cm＜2f，则10cm＜f＜20cm；由此可知，凸透镜的焦距应在2.5cm﹣20cm之间．故选：C．6．掌心中的水珠相当于凸透镜，掌纹与水珠的距离就是物距，在一倍焦距之内，相当于放大镜的作用，成一个正立放大的虚像．故选D．7．由图可以看出该点所成的是一个倒立等大的像，且此时物距u与相距v大小相等都为20厘米，由凸透镜成像规律可以判断焦距f为10厘米，将蜡烛在光具座上移动，向左移动会使u＞2f，成倒立、缩小的实像，向右移动会使2f＞u＞f，成倒立、放大的实像，但不可能成虚像．故选B．8．将物体放在凸透镜前20cm处，在距透镜15cm处的光屏上呈现物体清晰缩小的像，此时像是倒立、缩小的实像，则，解得：7.5cm＜f＜10cm．故选C．9．凸透镜的焦距为10cm．当物体在镜前30cm时，此时的物距大于二倍焦距，根据凸透镜成像的规律可知，此时成的像是倒立、缩小的实像．故选C．10．由题可知，物距为30cm，像距为45cm﹣30cm=15cm，物距大于像距，说明蜡烛到凸透镜的距离大于二倍焦距；即30cm＞2f，则f＜15cm；f＜15cm＜2f，则7.5cm＜f＜15cm；故7.5cm＜f＜15cm，并且此时成倒立、缩小的实像．故选D．11．（1）要调整烛焰、光屏和凸透镜的中心大致在同一高度上，这样才可以使烛焰的像成在光屏的中央；（2）由图可知，A点到凸透镜的距离为25cm，即物距为25cm；焦距为5cm的凸透镜，因物距大于其2倍焦距，所以成的是倒立、缩小的实像；焦距为10cm的凸透镜，因物距大于其2倍焦距，所以成的是倒立、缩小的实像；焦距为20cm的凸透镜，因f＜25cm＜2f，成的是倒立、放大的实像；在焦距5cm与10cm两凸透镜中，焦距5cm的凸透镜对光线的会聚能力更强，可使光线提前会聚成像，像距更小、像更小，故焦距为5cm的凸透镜成的像最小；（3）在BC间移动光屏时可在光屏上得到清晰的像，即在凸透镜右侧5cm～20cm间移动光屏时可在光屏上得到清晰的像；物距为25cm，结合前面分析可知：①焦距为5cm的凸透镜，成的是倒立、缩小的实像，像距的范围f＜v＜2f，即5cm＜v＜10cm，在5cm～20cm范围以内，在该范围内移动光屏时可在光屏上得到清晰的像，故凸透镜的焦距可能为5cm；②焦距为10cm的凸透镜，成的是倒立、缩小的实像，像距的范围f＜v＜2f，即10cm＜v＜20cm，在5cm～20cm范围以内，在该范围内移动光屏时可在光屏上得到清晰的像，故凸透镜的焦距可能为10cm；③焦距为20cm的凸透镜，成的是倒立、放大的实像，像距的范围v＞2f，即v＞40cm，超过了5cm～20cm范围，在BC间移动光屏时不能在光屏上得到清晰的像，故凸透镜焦距不可能为20cm．综上分析可知，凸透镜焦距不可能为20cm，可能为5cm或10cm．故答案为：（1）同一高度；（2）5；（3）5、10．12．（1）由图可知：u=30cm，v=60cm，由凸透镜成像规律可知：此时的像是倒立放大的实像；则u=30cm＞2f，2f＞60cm＞f，由题意“有两个玻璃凸透镜，焦距分别为10cm和20cm”可知他选择的凸透镜的焦距为20cm；（2）要使烛焰在光屏上所成的像变小，就要增大物距，也就是将蜡烛远离凸透镜，也可以将凸透镜向右移动，同时减小像距．故答案为：放大；B；右．13．①凸透镜成倒立、缩小的实像：在凸透镜另一侧68cm﹣50cm=18cm处成一个缩小的实像，2f＞18cm＞f，所以，18cm＞f＞9cm，所以，18cm＞f＞9cm，因此该透镜的焦距可能为10或15厘米．凸透镜成实像时，像和物分居透镜的两侧，故根据图示信息，可知B点在透镜的左侧，则所成像应该在透镜的右侧；②由“蜡烛放置在距B点6厘米处，保持透镜在A点位置不变，移动光屏，可在光屏上得到大小不同的两个像”可知，在光屏上得到的像是实像，那么所选透镜的焦距一定不是15cm 的，因为如果选择透镜的焦距为15cm，蜡烛放置在距B点右边6厘米处，保持透镜在A点位置不变，移动光屏，那么不能在光屏上得到像，而成为一束平行光；如果选择透镜的焦距为10cm，蜡烛放置在距B点右边6厘米处，即蜡烛置于光具座14厘米刻度处时，此时2f＞u＞f，保持透镜在A点位置不变，移动光屏，在光屏上将得到倒立放大的实像；如果选择透镜的焦距为10cm，蜡烛放置在距B点左边6厘米处，即蜡烛置于光具座24厘米刻度处时，此时u＞2f，保持透镜在A点位置不变，移动光屏，在光屏上将得到倒立缩小的实像；综上所述，比较两次所成的像，当蜡烛置于光具座24厘米刻度处时，所成的像较小；实验中所用透镜的焦距可能是10厘米．故答案为：①10或15；②右；24；10．14．焦距为10厘米的凸透镜放置在光具座的50厘米刻度处，得出u=50cm﹣20cm=30cm＞2f （20cm），所以成缩小倒立的实像，可用光屏接收；当u＞2f时，像距f＜v＜2f得到10cm＜v＜20cm，由图可知在光具座刻度60cm到70cm之间；烛移到光具座的45厘米刻度处可算出此时u=50cm﹣45cm=5cm＜f，因此成正立放大的虚像，虚像与物在凸透镜同侧，应从A点一侧观察．故答案为：缩小；光屏；BC；F．15．（1）烛焰、凸透镜、光屏三者中心在同一高度处，可以使像成在光屏中央．（2）因为实验室的光具座的长度约为1m，选择15cm的凸透镜进行实验才能方便观察物距大于2倍焦距，大于1倍焦距小于2倍焦距，小于焦距时的各种成像的规律．（3）由图可知，物距为50cm﹣15cm=35cm，焦距为15cm，所以物距大于二倍焦距，由凸透镜成像规律可知，像距在一倍焦距和二倍焦距之间，即65至80cm刻度范围内．（4）把凸透镜焦距从15cm换成10cm，焦距变小，所以在物距不变的情况下，像距要变小，光屏向左移动才能接收到像．（5）像距要变小，像的大小也变小．故答案为：同一高度；15；65至80；左；缩小．16．（1）因为实验室的光具座的长度约为100cm，选择15cm的凸透镜进行实验才能方便观察物距分别大于2倍焦距，大于1倍焦距小于2倍焦距，小于焦距时的各种成像的规律；（2）烛焰、凸透镜、光屏三者中心在同一高度处，可以使像成在光屏中央．（3）当用另一个焦距为f′的凸透镜代替原来焦距为f的凸透镜并保持透镜的位置不变，需要将光屏向凸透镜方向移动才能成清晰的像，那么像距比原来的像距也小了；所以像距小于物距，成倒立，缩小的实像，此时物距：U＞2f，像距：2f＞v＞f，但这个像比原来的像小，由此可知焦距为f′的凸透镜的焦距比原来凸透镜的焦距要小．故答案为：15；高度；小；缩小．17．实验时应先调整光屏的高度，以保证烛焰的像能在光屏的中央位置．凸透镜A的焦距是10cm，当物距大于二倍焦距时，成倒立、缩小的实像，所以蜡烛应放在光具座30cm刻度的左侧范围内；用凸透镜B代替凸透镜A，凸透镜B的焦距是15cm，蜡烛的位置和凸透镜的位置不变，凸透镜的焦距增加，则物距减小，像距变大，像变大．故答案为：高度；中央；0﹣30cm；变大．18．（1）在做凸透镜成像的实验时，为了方便操作，要把蜡烛、凸透镜、光屏按放在光具座上；实验前，把蜡烛、凸透镜、光屏从左向右依次放在同一直线上，点燃蜡烛并调整烛焰、凸透镜、光屏的高度，使它们的中心大致在同一高度，为了使得像成在光屏的中央；（2）①当f=15cm，由图知，B距A的距离为：25cm﹣10cm=15cm，如果透镜在AB之间，物距小于1倍焦距，所以成正立、放大的虚像，不能在光屏上得到清晰的像；②当f=15cm，C距A的距离为：45cm﹣10cm=35cm，如果透镜在BC之间，物体到凸透镜的距离在15cm和30cm之间时，即物距在1倍焦距和2倍焦距之间，成倒立、放大的实像，能在光屏上得到清晰的像；物体到凸透镜的距离在30cm和35cm之间时，即物距大于2倍焦距，成倒立、缩小的实像，能在光屏上得到清晰的像；③当f=15cm，C距D的距离为：80cm﹣45cm=35cm，如果透镜在CD之间，物体到凸透镜的距离大于30cm，即物距大于2倍焦距，成倒立、缩小的实像，此时像距在2倍焦距和1倍焦距之间，凸透镜必须在60cm刻度的左侧，此时能在光屏上得到清晰的像．故答案为：光具座；同一；中央；BC或CD．19．（1）“验证凸透镜成像规律”的实验中，将烛焰、凸透镜、光屏三者中心调到同一高度处，可以使像成在光屏中央．（2）蜡根据烛置于B点，此时成正立的像．可判断该像是虚像，像和物在同侧，观察者应在凸透镜的右侧进行观察；根据凸透镜成像的规律可知该凸透镜的物距小于焦距，u=50cm﹣35cm=15cm＜f，所以第一次所选凸透镜的焦距是20cm．更换另一凸透镜的cm，物距为50cm﹣35cm=15cm，所以物距大于二倍焦距，由凸透镜成像规律可知，成倒立、缩小的实像．将蜡烛从B点移至C点的过程中，物距变大，像距变小，像变小．故答案为：高度；右；缩小；变小．。
中考物理凸透镜-经典压轴题及答案

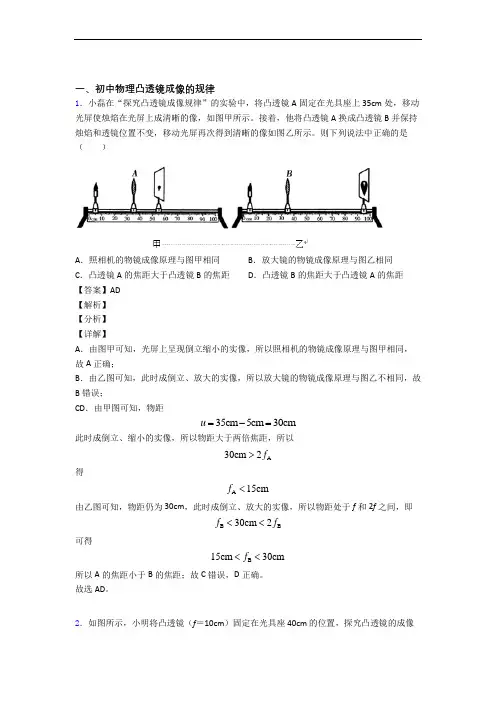

一、初中物理凸透镜成像的规律1．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A 固定在光具座上35cm 处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。
接着，他将凸透镜A 换成凸透镜B 并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。
则下列说法中正确的是（ ）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。
故选AD 。
2．如图所示，小明将凸透镜（f ＝10cm ）固定在光具座 40cm 的位置，探究凸透镜的成像规律。
下列说法不正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在 10cm 处，移动光屏，光屏上可得到倒立缩小的清晰像D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像【答案】D【解析】【分析】【详解】A．根据“无论实像或虚像，物靠近焦点像变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，即蜡烛远离焦点，所成的虚像将变小，故A正确；B．发光物体发出的光线经凸透镜折射后是会聚的，经过成像点后是发散的，所以眼睛必须在成像点以外的光线发散区域才能看到这个像；当眼睛在原光屏处不能看到发光体的像，眼睛靠近凸透镜也不能看到像，当眼睛从原光屏位置远离凸透镜，能看到像。
中考物理压轴题专题复习——凸透镜成像的规律及答案
一、初中物理凸透镜成像的规律1．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．【答案】B【解析】【分析】【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．2．将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式A．f＜6cm B．6cm＜f＜18cmC．9cm＜f＜12cm D．18cm＜f＜24cm【答案】C【解析】【分析】【详解】当物距为6cm时，成放大的虚像，所以f＞6cm．当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm＜f＜18cm．当物距等于24cm时，成缩小的实像，所以24cm＞2f，则f＜12cm．故：9cm＜f＜12cm，C符合题意．选C．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．3．如图所示，光屏上得到一个清晰的像，此时蜡烛到凸透镜的距离为24cm，则下列说法正确的是（）A ．此时的应用是投影仪，且凸透镜的焦距小于12cmB ．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像C ．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清晰的像D ．将蜡烛移到距离凸透镜18cm ，向右调节光屏到适当位置，在光屏上可能得到放大的像【答案】D【解析】【详解】A ．物距大于1倍焦距小于2倍焦距成倒立放大的实像，应用是投影仪；则2f u f ＜＜；又因为24cm u ，所以24cm 12cm f ＞＞，故A 错误； B ．只将凸透镜向左移，减小物距，此时应该增大像距，且物像之间的距离增大，故光屏向右移动才可以在光屏上得到清晰放大的像，故B 错误；C ．近视眼镜的镜片是凹透镜，对光线由发散作用；若在蜡烛和凸透镜之间放一个近视眼镜时，光线会延迟会聚，所以像会落在光屏的右侧；如果此时蜡烛向右移动，物距减小，像距增大，像会更加远离光屏，光屏应该向右移动才能得到清晰的像，故C 项错误；D ．将蜡烛右移至距离凸透镜18 cm ，由24cm 12cm f ＞＞可知，此时物距仍大于焦距，故向右调节光屏至适当位置，在光屏上仍可能得到清晰放大的像，故D 正确；4．如图所示，纸筒底部中心开一小孔a ，又在a 上下等距的位置再开两个小孔b 、c ，蜡烛放在纸筒前，此时光屏上观察到三个像．在b 、c 两孔处放置两相同的三棱镜，同时移动光屏，到某一位置时光屏上只出现一个清晰的更亮的像．则b 、c 两小孔处三棱镜放置的方式可能是A ．B ．C ．D ．【答案】A【解析】【详解】三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在b 、c 两处放置的三棱镜的方式应该是凸透镜的形状（中间厚，边缘薄），故BCD 项不符合题意，A 项符合题意。
中考物理凸透镜-经典压轴题含详细答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。
故选AD。
2．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A固定在光具座上35cm处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。
接着，他将凸透镜A换成凸透镜B并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。
则下列说法中正确的是（）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。
中考物理凸透镜-经典压轴题含答案解析
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。
故选AD。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
【详解】A．由题可知，烛焰在光屏上呈现一个清晰的像，则像的性质为倒立、放大的实像。
此时物距为20cm，像距为30cm，则根据成像特点有>>，22f u f>v f则>>>，30cm2ff f220cm可知f>>15cm10cm故A项正确；B．只将透镜向左移动，当蜡烛位于凸透镜一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，故B项错误；C．只将透镜向右移动，当蜡烛位于凸透镜二倍焦距以外时，可以成倒立缩小的实像，成在光屏上；故C项正确D．若在透镜和蜡烛之间放近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D项错误。
沪科版物理凸透镜成像规律
凸透镜成像规律当2u f >时，成倒立、缩小的实像 [应用：照相机] 2f v f <<（物距>像距）当2u f =时，成倒立、等大的实像 [应用：精确测焦仪] 2v f =（物距=像距）规律规律规律4：当物距等于1倍焦距时，则不成像，成平行光射出。
规律规律记忆口诀（1）一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。
实像总是异侧倒。
物近像远像变大，物远像近像变小。
虚像总是同侧正。
物远像远像变大，物近像近像变小。
像的大小像距定，像儿追着物体跑，物距像距和在变。
（2）一倍焦距分虚实，两倍焦距分大小。
物近像远像变大，物远像近像变小。
注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。
薄透镜成像满足透镜成像公式：1/u(物距)+1/v（像距）=1/f（透镜焦距）注：透镜成像公式是针对薄透镜而言，所谓薄透镜是指透镜厚度在计算物距、像距等时，可以忽略不计的透镜。
当透镜很厚时，必须考虑透镜厚度对成像的影响。
（3）凸透镜、把光聚，成象规律真有趣；两倍焦距分大小，一倍焦距分虚实；二焦以外倒实小，我们用作照相机；一二焦间倒实大，我们用作投影仪；焦点以内正大虚，我们用作放大镜；欲想得到等实象，两倍焦距物体放；焦点之位不成象，点光可变平行光；成象规律记心间，透镜应用法无边。
物近（远），像远（近），像变大（小）。
（4）物进像退，像越退越大，大像总在小像后，同向移动。
（5）一焦分虚实，二焦分大小；虚像同侧正，实像异侧倒；物进像远大，巧记活运用。
规律记忆一、1.u>2f，倒立缩小的实像f<v<2f 照相机简记为：外中倒小实（或物远像近像变小）2.u=2f, 倒立等大的实像v=2f 可用来测量凸透镜焦距简记为：两两倒等实（或物等像等像不变）3.2f>u>f 倒立放大的实像v>2f 放映机，幻灯机，投影机简记为：中外倒大实（或物近像远像变大）4.u=f 不成像平行光源探照灯简记为：点上不成像（或物等焦距不成像）5.u<f正立放大的虚像无虚像在物体同侧放大镜简记为：点内正大虚（或物小焦距像大虚）注：u大于2f简称为远——离凸透镜远一些；u小于2f且大于f简称为近——离凸透镜近一些神奇的眼睛眼睛的构造一、眼睛的近视原理类似照相机的凸透镜成像角膜、晶状体的共同作用：相当于一个凸透镜。
2023年上海市九年级物理中考知识点复习经典例题讲解专题6 凸透镜成像之3 情景、数据表格
题型五：透镜成像情景题例13.（★★★）某同学在探究凸透镜成像规律时，将点燃的蜡烛放置在凸透镜A（焦距为20厘米）前某一位置上，调节光屏，直到光屏上出现清晰的像，观察到的现象如图（a）所示；接着他保持蜡烛的位置不变，调换不同的凸透镜重复实验，实验过程及观察到的现象如图（b）、（c）所示，已知f A＞f B＞f C。
请仔细观察实验现象归纳得出初步结论。
（a）（b）（c）（1）分析比较图（a）或（b）或（c）可得：。
（2）分析比较图（a）和（b）和（c）可得：。
【考点】凸透镜的成像规律【解析】1.只看一个图形，就只能看到在光屏上成了一个倒立的实像，这也是三个图形共同的特征。
2.三个图形都看，必须在叙述中控制好变量，物距不变，像和像距随着焦距的变小不断变小。
【答案】（1）当物距大于1倍焦距时，在凸透镜另一侧的光屏上能成倒立的实像（2）物体通过不同凸透镜成实像时，物距相同，像距和像的大小随焦距的增大而增大【教学建议】此题难度不大，考查不同凸透镜在成实像时的特点，符合一般的控制变量的情景分析题的解答方法和技巧，需要注意的是回答第二问时，必须写出凸透镜成实像这句话，否则没这个条件，后面的规律就不对了。
题型六：透镜成像数据表格题例14.（★★★）某小组同学在完成“研究凸透镜成像规律”的实验后，用一块焦距未知的凸透镜继续他们的研究，他们固定发光物和光屏的位置，移动凸透镜，使光屏上成2次清晰的像，并记下此时物距u和像距v及光屏上所成像的特点。
然后又2次改变发光物和光屏间的距离，重复上述实验，将数据分别记录在表一和表二中。
（1）分析比较表一和表二中物距和像距的大小关系及成像特点，可以得出结论：当凸透镜成实像时，。
（2）分析比较实验序号中第一和第二次成像数据中物距和像距关系及相关条件，可以得出结论：同一凸透镜物屏距离一定，移动凸透镜能在光屏上成2次像时，第一次成像的物距是第二次成像的像距。
（3）进一步综合分析比较表一和表二中经运算后得到的数据及相关条件，可以得出的初步结论是：。
