台虎钳拆装与检测
台虎钳的拆卸与装配
台虎钳的拆卸与装配
台虎钳是一种常见的机械装备，用于固定和夹持工件，广泛应用于机械加工、焊接、组装等行业。
下面将介绍台虎钳的拆卸与装配方法，详细步骤如下：
1.拆卸准备
首先要判断台虎钳紧固螺栓类型，一般有六角头和内六角头两种。
根据螺栓类型准备相应的工具，如扳手或内六角扳手。
2.松螺栓
使用扳手或内六角扳手，逆时针松开螺栓，将螺栓全部拆卸。
注意，有些台虎钳可能有多个螺栓，需要逐个拆卸。
3.拆卸夹持块
松开螺栓后，可以轻松将夹持块取下。
有些夹持块可能有凹槽，可以使用锤子轻轻敲击使其松动，然后将其取下。
4.拆卸滚轮
如果台虎钳有滚轮，可以将滚轮轻轻向外拉松，并将其取下。
5.清洁和维护
拆卸后，可以使用刷子和清洁剂彻底清洁夹具的各个部分，去除灰尘和油渍。
这有助于保持夹具的正常运行，并延长其使用寿命。
6.装配夹持块
开始装配之前，先检查夹持块是否完好。
然后将夹持块对准夹具，放在相应的位置上。
7.安装滚轮
如果台虎钳有滚轮，则将滚轮套在轴上，并将其压紧。
8.安装螺栓
将螺栓插入相应的孔中，并使用扳手或内六角扳手顺时针旋紧螺栓。
确保螺栓紧固牢固，但不要过紧以免损坏螺栓或夹具。
9.检查和测试
装配完成后，仔细检查夹具的各个部分是否安装正确，螺栓是否紧固牢固。
然后进行简单的测试，确保夹具功能正常。
10.维护和保养
确保定期对台虎钳进行维护和保养，如加油润滑、清洁和更换磨损部件等。
这样可以延长夹具的使用寿命，并保持其正常运行。
台虎钳的拆卸与装配
1.2 技术准备
1、常用机械传动：带传动、齿轮传动、丝杠传动 2、设备机械传动系统：机械传动系统图；传动链的分 析；传动链的计算
1.3 工具准备
立式台钻拆装工具 清单
序号 1 2 3 4 5 名称 活络扳 手 呆扳手 内六方 扳手 十字螺 丝刀 一字螺 丝刀 规格 200mm 15—19 5—8 150 150 1 1 1 1 1
2.1 认识台式钻床 2.2 拆卸前的准备 2.3 台钻的功能特点 2.4 台钻的结构特点 2.5 技术参数 2.6 拆卸顺序 2.7 拆卸时的注意事项 2.8 装配顺序 第3章 台钻的清洁与保养 第4章 小结 参考文献
第1章作业前的准备
1.1 劳动保护及作业前的准备 1.1.1 劳动保护的目的：劳动保护的目的是为劳动者创
2.6 拆卸顺序
（1）首先切断电源，拆下所有电动机及有关电气元件。 图2—6 拆卸部件 电机 （2）从摇臂的右端卸下主轴箱。
（3）将摇臂固定好或吊稳，卸 下升降机构。 （4）吊出摇臂钻摇臂钻摇臂。 （5）吊出摇臂钻外立柱。 （6）从摇臂钻的底座上把内立柱拆下。 （7）把底座拆下来。
注：拆下的各零部件按有序顺序摆放，便于以后的装
毛坯图
设备
规格
数量
立式台钻
数量 6 7 8 9 10 序号 名称 克丝钳 子 套筒扳 手 毛刷 黄油 润滑油
13mm
规格 125 15—19 1寸 桶 20#
1
数量 1 1 1 1 1
注：自备常用工具。
第2章台钻的拆卸与装配
2.1 认识台式钻床
台式钻床简称台钻，是一种体积小巧，操作简便，通
常安装在专用工作台上使用的小型孔加工机床。台式 钻床钻孔直径一般在13毫米以下，最大不超过16毫米。 其主轴变速一般通过改变三角带在塔型带轮上的位置 来实现，主轴进给靠手动操作。
台虎钳的拆卸与装配
(4) 在夹紧工件时只须用手的力量扳动手柄，绝对不许用锤 子和套筒扳手扳动手柄，以免丝杆，螺母，钳身损坏。
(5) 不能在钳口上敲击工件，而应该在固定钳身的平台上， 否则会损伤钳口。
(6) 丝杆，螺母和其它滑动表面要求要经常保持清洁，并加 润滑油润滑。
小结
通过这次实践操作，对台虎钳用了进一步的了解。在拆卸过程 中也遇到了一些问题，在老师和同学的帮助下也顺利完成了拆装。同 时也意识到团队合作的重要性。台虎钳是钳工必不可少的工具，是用 来夹持工件的夹具。在实践过程中我明白了台虎钳的工作原理，这使 我以后更加合理的利用台虎钳。
2 第2章 台虎钳的拆卸与装配
1．认识台虎钳
台虎钳，又称虎钳、台虎钳。台虎钳是用来加持工件 的通用夹具。常常装置在工作台上，用于夹稳加工工件， 是钳工车间必备工具之一。
2．台虎钳的分类
台虎钳分为两类：固定式和回转式二种。如图2-1所示。 两者的主要结构和工作原理基本相同，不同的是回转式台 虎钳比固定式台虎钳多了一个底座，工作时钳身可在底座 上回转，可满足不同方位的加工需要，因此使用方便，应 用范围比较广泛。
Hale Waihona Puke (a)(b)图2-1 台虎钳
（a）固定式
（b）回转式
1---钳口 2---螺钉 3---螺母 4---手柄 5---加紧盘 6---转盘 7---固定钳身
8---开口销 9---挡圈 10---弹簧 11---活动钳身 12---丝杆
3．材料
台虎钳的钳口的材料一般是要求有一定的硬度和韧性。 （也就是我们理解的软硬劲） 如钳口材料一般是要求有一定 的硬度、45号—60号碳钢材料，淬火处理，但硬度不要太高， 钳身大部分为铸铁。
4．台虎钳的规格
表2-1台虎钳的规格
台虎钳拆装与检测
学习任务一台虎钳拆装与检测
学习目标：
1、能独立阅读台虎钳拆装保养与检测任务单，明确拆装的顺序和保养的内容与检测要求，制定合理的工作进度计划。
2、能查阅参考资料，了解台虎钳的结构与工作原理、及常见的传动方式。
3、能合理选择拆装所需的工具、量具和辅助用具，按要求完成台虎钳及主要部件的拆卸保养。
4、能确定台虎钳整体装配顺序，制定台虎钳整体装配工艺并完成整体装配。
5、能查阅参考资料，确定台虎钳整体检验项目及要求，正确使用检验工具进行外观检验和装配检验，并根据检验结果，分析台虎钳整体装配后易出现问题的原因，提出相应的措施并实施。
6、能按照“7S”管理规范，合理使用工具、量具和辅助用具，正确放置零件，整理工作现场，处置废弃物。
7、能主动获取有效信息，对学习与工作进行反思总结，并能与他人开展良好合作，进行有效的沟通。
建议学时：
42学时
工作情景描述：
本学期本班学生在该校钳工实训车间进行钳工实训，在实训第一天学生们接触到了台虎钳，该校的台虎钳每学期要定期进行一次维护保
养，这次正好赶上该维护了，所以经学校领导研究后，要求该班学生对本校钳工实训车间内的台虎钳进行一次拆装维护保养，具体要求见“台虎钳维护保养任务单”。
工作流程与活动：
1、接受工作任务，制定工作计划(6学时)
2、台虎钳主要部件拆卸与保养（18学时）
3、台虎钳整体装配与检测(12学时)
4、工作总结、成果展示、经验交流（6学时）。
(2021年整理)课题一回转式台虎钳装拆
课题一回转式台虎钳装拆编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（课题一回转式台虎钳装拆）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为课题一回转式台虎钳装拆的全部内容。
课题一回转式台虎钳装拆【学习目的】1、了解钳工的应用范围。
2、了解钳工的场地、钳工工作台和台虎钳。
3、掌握台虎钳的结构和工件在台虎钳上安装方法。
4、遵守钳工现场安全操作规定，正确拆装台虎钳.【任务引领】一、钳工工种的产生：钳工大多是用手工工具并经常在虎钳上进行手工操作的一个工种。
“先有鸡还是先有蛋”这个问题到现在没有结论，但我们讨论的是最早机械设备是如何加工出来的，这个结论的结果大家应该知道是由手工加工而来的，这就是最早的钳工的雏形.钳工是手持工具对工件进行金属切削加工的一种方法。
钳工是复杂、细致、技术要求高且实践能力强的工种。
二、钳工的工作任务：1。
钳工的工作范围很广，由简单的零件制造到现代机床设备的装配，以及设备的修理，钳工已成为机械制造行业不可缺少的工种之一，也有“万能”工种之美誉。
钳工的工具简单，操作灵活。
可以完成用机械加工不方便或难以完成的工作。
因此，尽管钳工操作的劳动强度大,加工质量的机遇性大，生产效率低,但在机械制造业中，既历史悠久又充满活力的不可缺少的重要工种之一.2。
钳工的专业分工：普通钳工、划线钳工、装配钳工、修理钳工、工具钳工、模具钳工、鉚装钳工、样板钳工等等。
3。
钳工基本操作技能：划线、錾削、锉削、锯削、钻孔、扩孔、锪孔、铰孔、攻螺纹和套螺纹、矫正和弯曲、铆接、刮削与研磨、装配、拆卸和修理以及简单的热处理等。
【相关专业知识】一、钳工常用设备：1.台虎钳:用来夹持工件的通用夹具.有固定式和回转式两种结构形式，看实物图1。
台虎钳的拆卸与装配
台虎钳的拆卸与装配拆卸与装配台虎钳过程一、拆卸拆卸台虎钳前，首先要确保工作环境的安全和整洁，保证工作的顺利进行。
步骤一：卸除夹住的工件如果台虎钳夹住了工件，需要先将其卸除。
可以使用扳手或者钳子等工具进行协助。
在卸除工件时，要小心操作，避免损坏工件和台虎钳。
步骤二：卸除连接螺栓台虎钳的连接螺栓是将其固定在工作台上的关键部件。
在拆卸时，要先找到连接螺栓的位置，然后使用扳手或者扳手等工具来拧松螺栓。
步骤三：分离台虎钳与工作台当连接螺栓松动后，就可以将台虎钳与工作台分离了。
要小心操作，避免造成不必要的损伤。
二、装配装配台虎钳需要注意以下几个步骤：步骤一：将台虎钳与工作台连接将台虎钳放置在工作台上，并找到适合的位置进行安装。
确认连接螺栓的孔位，并将连接螺栓放入孔位中。
步骤二：固定连接螺栓将连接螺栓拧紧，确保台虎钳固定在工作台上。
使用扳手或者扳手等工具来拧紧螺栓，确保其牢固。
步骤三：测试台虎钳功能安装完成后，需要测试台虎钳的功能是否正常。
可以选择一件工件进行夹持测试，确认夹持效果和操作性能。
步骤四：调整并完成装配如果在测试过程中发现夹持效果不佳或者有其他问题，可以进行一些调整，如调整夹口间距、清洁锁紧装置等。
直到调整完毕并满意为止。
总结拆卸与装配台虎钳是一个需要谨慎操作的过程，需要注意安全和细节。
在拆卸时，要先卸除夹住的工件，然后松开连接螺栓进行分离。
在装配时，要将台虎钳与工作台连接并固定，然后进行功能测试和调整。
只有在确保安全和功能正常的情况下，才能使用台虎钳进行工作。
课程设计说明书--台虎钳测绘
目录一、任务 (1)二、进度表 (2)三、课程设计过程 (4)（一）拆装与测绘 (4)（二）建模 (7)（三）装配与爆炸 (9)（四）绘制零件图 (11)（五）绘制装配图 (12)四、本次课程设计的感受 (13)附表： (13)附图： (15)主要参考文献： (24)一、任务1．本次课程设计内容：台虎钳的拆装、测绘、建模及工程图绘制。
2．台虎钳简介图1 各式各样的台虎钳台虎钳是机械加工和钳工装配或维修所必备的辅助工具。
主要由活动钳口、固定钳口、丝杆和底座 4部分组成。
丝杆起松紧作用。
转式台虎钳的钳体可在水平方向作360°旋转,并能在钳工操作所需位置固定。
有些转式台虎钳还可在垂直或水平方向作任意旋转。
一般情况下，台虎钳都带有便于锤打用的砧板。
其规格用钳口宽度来表示，常用规格有100mm，125mm，150mm等。
使用注意事项：（1）夹紧工件时要松紧适当，不得借助其他工具加力。
（2）强力作业时，应尽量使力朝向固定钳身。
（3）不许在滑动钳身和光滑平面上敲击作业。
（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。
下面介绍另外一种台虎钳：图2平面油压虎平面油压虎钳采用油压结构,能轻易的锁紧工件. 虎钳滑动面及底面,经过精密研磨,平行度精准,虎钳本体使用球墨铸铁FCD60制造，抗张力强，耐磨性高，不易变形. 虎钳滑动面热处理HRC45°以上，保持长久耐磨及精度。
最适合于普通铣床,CNC数控铣床,机械加工,模具制造业使用。
液压台虎钳是对现有螺纹传动台虎钳的改进，主要用于成批生产。
它能实现快速夹紧与快速松开，且能保证夹紧力大小。
这样就可以避免过去要夹紧一个较薄的零件时，因夹紧力没有办法确定调式的时间，同时因能实现快速夹紧与快速松开，从而大大的提高生产效率。
3．实际分配任务：（1）台虎钳的拆卸与安装（班上成员分成小组，由各小组协作完成）（2）测绘常用件及一般零件中的底座、固定钳身、滑动钳身、手柄杆、手柄头、钳口板轨道片的一些相关尺寸（3）绘制各个零件的草图（参照最原始的测量数据）（4）根据自己测量的数据，然后数据圆整后，完成台虎钳所有零件的建模（必要时进行数据优化）（5）部件底座、固定钳身、滑动钳身、手柄杆、手柄头、钳口板、轨道片、旋转架的零件绘制；（6）部件装配图的绘制。
台虎钳的拆卸与装配教学设计新部编版
教师学科教案[ 20 – 20 学年度第__学期]任教学科：_____________任教年级：_____________任教老师：_____________xx市实验学校四川机电高级技工学校理实一体化教案授课教师陈芯仪课程名称钳工工艺学 _授课班级模具制造16101班学期： 2016～2017学年第1学期回转式台虎钳的拆装目录第1章．作业前准备 (2)1.1劳动保护及工作环境 (2)1.2拆卸工具清单 (2)第2章．台虎钳的拆卸 (3)2.1认识台虎钳 (3)2.2台虎钳简介 (4)2.3零部件信息 (5)2.4拆装台虎钳 (5)第3章.清洁保养台虎钳 (8)第4章.装配台虎钳 (9)第5章.注意事项 (9)总结 (10)第1章．作业前准备1.1 劳动保护及工作环境安全操作规程是长期生产实践中的经验和教训的总结，是加强劳动保护、提高安全系统管理、搞好安全生产的重要措施，是每个工具钳工在生产活动中必须遵循的安全准则。
安全操作规程对保护职工的安全、健康、促进生产的发展起着指导作用。
1.操作前应根据所用工具的需要和有关规定穿戴好劳动保护用品。
2.多人作业时，要统一指挥，密切配合，动作协调，注意安全3.拆卸下来的零部件应尽量放在一起，并按规定存放，不要乱放。
4.钳台（钳桌）：用来安装台虎钳、放置工具和工件等见右图 其高度约800—900mm,长度和宽度随工作需要而定。
虎钳安装高度恰好其人手肘为宜。
1.2 拆卸工具清单钳工基础实训操作回转式台虎钳拆装工具清单毛坯图 设备 规 格 数 量 回转式 台虎钳 200mm 1 序 名 称规 格数 量序 名 称规 格 数 量 1 活络扳手 200mm 1 6 克丝钳子 125 1 2 呆扳手 15-19 1 7 套筒扳手 15-25 1 3 内六方扳手 5-8 1 8 毛刷 1寸 1 4 十字螺丝刀 15019 黄油 桶 1 5一字螺丝刀150 110润滑油20#1表1-1 台虎钳拆卸工具清单图1-1 钳工钳台图2-1 回转式台虎钳示意图第2章．台虎钳的拆卸2.1 认识台虎钳台虎钳是专门夹持工件用的。
[台虎钳的设计]台虎钳拆卸步骤
[台虎钳的设计]台虎钳拆卸步骤台虎钳是机械加⼯和钳⼯装配或维修所必备的辅助⼯具。
主要由活动钳⼝、固定钳⼝、丝杆和底座 4部分组成。
丝杆起松紧作⽤。
转式台虎钳的钳体可在⽔平⽅向作120°-360°旋转,并能在钳⼯操作所需位置固定。
有些转式台虎钳还可在垂直或⽔平⽅向作任意旋转。
⼀般情况下，台虎钳都带有便于锤打⽤的砧板。
其规格⽤钳⼝宽度来表⽰，常⽤规格有100mm，125mm，150mm等。
使⽤注意事项：（1）夹紧⼯件时要松紧适当不得借助其他⼯具加⼒。
（2）强⼒作业时，应尽量使⼒朝向固定钳⾝。
（3）不许在活动钳⾝和光滑平⾯上敲击作业。
（4）对丝杠、螺母等活动表⾯应经常清洗、润滑，以防⽣锈。
台虎钳的拆卸步骤：（1）⽤平⼝螺丝⼑拆卸紧固螺钉，并将丝杆及旋转⼿柄拆卸（由上⾄下）；（2）⽤扳⼿拆卸固定钳⾝与底座及轨道⽚相连接的两对螺栓连接；（3）⽤⼗字螺丝⼑拆除活动钳⾝和钳⼝板；（4）⽤扳⼿拆卸底座与轨道⽚相连接的两对螺栓连接；（5）⽤扳⼿拆卸底座。
台虎钳零部件测绘：了解分析和拆卸部件⾸先应了解测绘对象的组成、构造、原理、拆卸顺序、外廓尺⼨、极限位置尺⼨等情况。
部件在拆卸中和拆卸后，要仔细观察零件间的装配关系和零件的结构形状。
分析它们的配合性质，从⽽决定零件的尺⼨精度；分析零件的结构特点，加⼯⾯与⾮加⼯⾯的区别，从⽽决定尺⼨的合理标注；分析零件间的连接⽅式，注意画法上的正确性。
台虎钳安装在⼯作台上，⽤它的钳⼝来夹紧被加⼯零件，以便加⼯。
它由活动钳⾝、固定钳⾝、底座、螺杆、钳⼝体等不同零件组成。
钳⾝（活动钳⾝与固定钳⾝）可同时回转120°-360°。
与螺杆配合的螺母固定在固定钳⾝上，固定钳⼝固定在固定钳⾝上。
当转动螺杆时，由于挡圈的限制，使螺杆带动活动钳⾝做轴向移动，活动钳⾝带动活动钳⼝合拢或张开，从⽽夹紧或放松⼯件。
松开夹紧螺栓时，固定钳⾝可绕⼼轴做回转运动，以满⾜⼯件加⼯时不同位置的需要。
台虎钳装配实验报告
台虎钳装配实验报告实验目的本实验的目的是通过实际操作，学习并掌握台虎钳的装配方法，了解其结构和工作原理，提高我们的动手能力和实际操作能力。
实验装置和材料- 实验装置：台虎钳、工作台- 实验材料：螺钉、螺母、零件实验步骤1. 准备工作：将实验装置摆放在平整的工作台上，确保工作台的稳定性。
2. 熟悉台虎钳的结构：详细观察台虎钳的各个部件，了解其结构和功能。
3. 螺纹装配：首先选取一个合适的螺钉和螺母，将螺钉插入台虎钳开口处，逐渐旋转螺母使螺钉进入台虎钳的螺纹槽中。
4. 螺纹固定：使用扳手或扳手套筒适当加力旋紧螺母，固定住台虎钳和螺钉之间的连接。
5. 模块组装：按照实验要求，选取特定的零件，将其组装到台虎钳上的固定孔内。
6. 零件固定：使用螺丝刀适当旋紧固定螺钉，确保零件牢固地固定在台虎钳上。
7. 操作测试：完成组装后，通过手动操作台虎钳，测试其灵活性和准确性。
8. 实验记录：记录组装过程中的注意事项、困难和解决方法等内容。
实验结果通过实验，我们成功完成了台虎钳的装配。
在实验过程中，我们遇到了一些困难，例如螺钉和螺纹槽不匹配导致装配困难，但通过换用适合的螺钉成功解决了问题。
实验结果表明，装配后的台虎钳灵活性较高，能够准确地夹持工件。
实验总结通过本次实验，我们深刻理解了台虎钳的结构和装配方法。
实验过程中，我们学会了解决一些常见的装配困难，培养了动手实践和解决问题的能力。
同时，我们也意识到在实际操作中，细心、耐心和技巧都是装配成功的关键。
心得体会通过这次实验，我深刻认识到理论知识与实际操作的重要性。
只有亲自动手操作，才能真正理解和掌握知识。
实验中遇到的一些困难让我明白了解决问题的重要性，学会灵活运用现有知识，寻找解决问题的方法。
总之，这次台虎钳装配实验对我来说是一次宝贵的机会。
通过实际操作，我不仅学到了专业知识，更培养了动手实践和解决问题的能力。
在以后的学习和工作中，我将更加重视实践操作，注重细节和技巧的培养，为将来的发展打下更加坚实的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

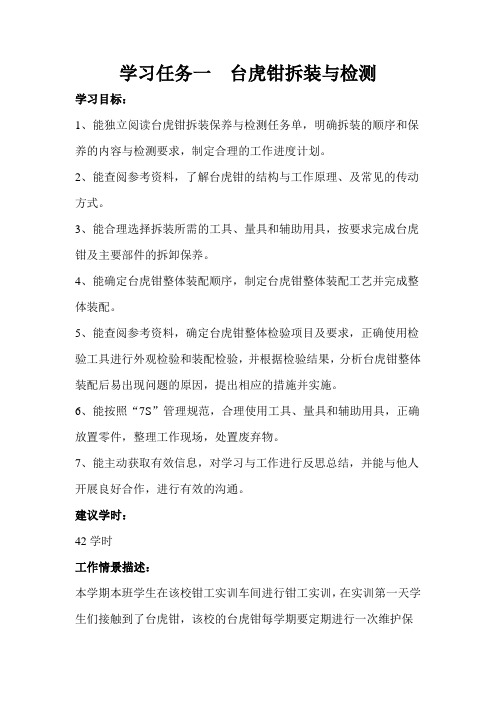

学习任务一台虎钳拆装与检测
