台虎钳的拆卸、装配及维护

平顶山工业职业技术学院

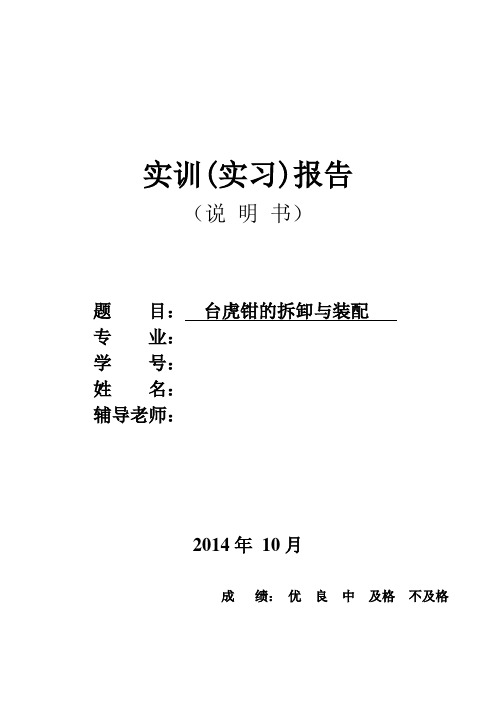

实训（实习）报告课题台虎钳的拆卸、装配与维护专业机械设计与制造2班
姓名
学号
成绩
目录
第一章作业前准备 (4)
1.1 机修钳工的安全操作规程 (4)
1.2 劳动保护（劳保用品）及作业环境准备 (7)
第二章台虎钳的概述及其分类 (8)
2.1 台虎钳的概述 (8)
2.2 台虎钳的规格与分类 (8)
2.3 台虎钳的结构及其使用方法 (9)
第三章台虎钳的拆卸与装配 (10)
3.1 台虎钳的拆卸 (10)
3.2 台虎钳的装配 (11)
3.3 使用时的注意事项 (12)
第四章台虎钳的维护与保养 (13)
4.1 清理台虎钳各部件上的碎屑和油污 (13)
4.2 检查各部件 (13)
4.3 在螺母处加注机油或黄油适量润滑 (13)
4.4 其他结构件做好防锈除锈工作 (13)
第五章参考文献 (13)
5.1 小结 (13)
5.2 参考文献 (15)
第一章作业前准备
1.1机修钳工的安全操作规程
上岗规程
安全生产方针“安全第一、预防为主”。

劳动者在生产过程中必须严格遵守安全操作规程。

各级领导、职能部门、工程技术人员、岗位操作人员在生产过程中坚持层层负责的原则，讲究安全生产。

操作人员安全生产的要求：a.努力学习科学技术和安全操作规程，认真接受安全教育，考核不合格的不得独立操作。

b.正确穿戴和使用个人劳动保护用品。

c.严格遵守劳动纪律，不打闹、不串岗。

d.操作设备前，一定要遵守设备安全操作规程，安全、科学操作。

e.坚持文明生产的要求清理设备、工具、保持工作场地周围清洁整齐。

F.发生事故或发现隐患，必须及时向上级汇报，同时应当保护现场。

◤平顶山工业职业技术学院◥
学习现场文明生产知识，对生产过程进行科学管理；创造良好、舒适的劳动环境，遵守严格的劳动纪律，简历有条不紊的生产秩序。

实现文明生产的目标；坚持文明生产的要求：高度的责任心，执行各项规章制度，照章办事，有章可循；生产秩序，严格执行有关的生产、技术管理的标准规程；设备工装，保持设备良好状态，做好“三级保养”，配好工、量、卡辅助及工位器具；工位环境，物料在指定位置摆放，保持道路平坦畅通；对事故做到“三不放过”。

安全操作规程
（1）设备在拆卸和修理前，在制定方案的同时，必须制定相应的安全措施。

首先检查电源、气源是否断开。

设备与动力线未切断时禁止工作，且必须在开关出挂“不准合闸”“不准开气”的警告牌。

（2）操作前，应根据所用工具的需要和规定，穿戴好劳动保护用品。

例如在使用电动工具须戴好绝缘手套，穿胶鞋；使用手持照明灯时，电压必须低于36Ｖ。

（3）多人作业时，要统一指挥、密切配合、动作协调、注意安全。

（4）拆卸下来的零部件应尽量放在一起，并规定存放，不要乱丢乱放。

（二）劳防防护用品部件：分为(1)头部防护，(2)呼吸防护，(3)眼部防护，(4)听力防护，(5)脚部防护，(6)手部防护，(7)身体防护，(8)防坠落具，(9)护肤用品
（三）
作业环境
（1）环境卫生、地面清洁，无油污、积水、杂物等。

物料按指定地点摆放整齐，保持通道平坦畅通，运输标志明显。

（2）在工作前配带各种所需工具。

例如：活口扳手、扳手、内六角等。

第二章台虎钳的概述及其分类
2.1 台虎钳的概述
台虎钳，又称虎钳、台虎钳。

台虎钳是用来夹持工件的通用夹具。

装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。

转盘式的钳体可旋转，使工件旋转到合适的工作位置。

台虎钳为钳工必备工具，也是钳工的名称来源，因为钳工的大部分工作都是在台钳上完成，比如锯，锉，錾，以及零件的装配和拆卸。

2.2 台虎钳的规格与分类
台虎钳的规格以钳口的宽度表示，有100mm、125mm、150mm等。

台虎钳分为两类：固定式和回转式二种。

2.3 台虎钳的结构及其使用方法
台虎钳的结构
它的结构是由钳体、底座、导螺母、丝杠、钳口体等组成。

活动钳身通过导轨与固定钳身的导轨作滑动配合。

丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。

当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。

弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。

在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。

钳口的工作面上制有交叉的网纹，使工件夹紧后不易产生滑动。

钳口经过热处理淬硬，具有较好的耐磨性。

固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把固定钳身固紧。

转座上有三个螺栓孔，用以与钳台固定。

台虎钳的使用方法
台虎钳在钳台上安装时，必须使固定钳身的工作面处于钳台边缘以外，以保证夹持长条形工件时，工件的下端不受钳台边缘的阻碍。

回转底座的中间孔应朝里边，这样钳工桌更受力，不至于压坏钳工桌。

在钳桌装上台虎钳后操作者工作时的高度比较合适，一般多以钳口高度恰好与肘齐平为宜，即肘放在台虎钳最高点半握拳，拳刚好抵下颚，钳桌的长度和宽度则随工作而定。

第三章台虎钳的拆卸与装配
3.1 台虎钳的拆卸
(1) 逆时针转动丝杠手柄拆下活动钳身。

注（拆下的钳身需用手托住底部，以防掉落砸伤人员）；
(2) 拆卸钳口。

用内六方扳手卸下钳板上的4个螺钉及钳口。

◤平顶山工业职业技术学院◥
(3) 拆取丝杠。

取下丝杠中的开口销钉，接着取下弹簧、挡片，逆时针转动手柄，直至取出丝杠。

(4) 卸下丝杆螺母。

(5) 拆卸固定钳身。

先卸钳身上的紧固螺钉2个，用手稳稳的取下钳身，有序的放到适当的位置。

(6) 拆卸转盘座。

用扳手逆时转动螺钉拆下3个紧固螺钉，取下转盘座、加紧盘，安全摆放。

3.2 台虎钳的装配
(1) 放置加紧盘和固定底座，由螺钉将其固定，再进行对螺钉紧。

(2) 在固定钳身上用扳手将螺母与固定钳身配合，双手将配合好的固定钳身与转盘座用加紧螺钉固定；
(3) 在固定钳身和活动钳身上装钳口板，
(4) 活动前身上装丝杠，将挡板、弹簧、开口销按顺序依次组装。

(5) 最后将活动钳身与固定钳身相配合，将螺杆与螺母孔配合，顺时针转动手柄，完成组装。

◤平顶山工业职业技术学院◥3.3 使用时的注意事项
(1) 台虎钳在拆卸和装配时，要正确的使用拆卸工具。

例如：在使用活口扳手时，要用活动扳手的固定部位作用要拆卸的工件，以免损坏工具工件。

(2) 台虎钳安装时，必须使固定钳身的钳口一部分处在钳口边缘外，保持夹持长条工作时，工件不受钳台边缘的阻碍。

(3) 台虎钳一定牢固的固定在钳台上，两个压紧螺钉必须扳紧，使虎钳钳身加工时没有松动现象，否则损坏虎钳和影响加工。

(4) 在夹紧工件时只须用手的力量扳动手柄，绝对不许用锤子和套筒扳手扳动手柄，以免丝杆，螺母，钳身损坏。

(5) 不能在钳口上敲击工件，而应该在固定钳身的平台上，否则会损伤钳口。

(6) 丝杆，螺母和其它滑动表面要求要经常保持清洁，并加润滑油润滑，以防生锈。

第四章台虎钳的维护与保养
4.1清理台虎钳各部件上的碎屑和油污
4.2 检查各部件
(1)钳口的螺钉是否松动；
(2)丝杠与螺母的配合情况，（是否有磨损严重现状）
(3)钳身上是否存在裂纹，（钳身为铸铁构造）
(4)挡板、弹簧、开口销是否固定良好
4.3 在螺母处加注机油或黄油适量润滑
4.4 其他结构件做好防锈除锈工作，（钳口禁止加注润滑剂）第五章参考文献
5.1小结
小结
通过这次实践操作，对台虎钳用了进一步的了解。

在拆卸过程中也遇到了一些问题，在老师和同学的帮助下也顺利完成了拆装。

同时也意识到团队合作的重要性。

台虎钳是钳工必不可少的工具，是用来夹持工件的夹具。

在实践过程中我明白了台虎钳的工作原理，这使我以后更加合理的利用台虎钳。

通过不断的学习和训练，能够掌握台虎钳的保养，学会在工作中保护自身安全，养成良好的职业素养，并努力做到以下几点：
①对拆卸后的部件进行检查，有损伤的部件，应及
时修复或更换。

②装配时，对各部件进行合理的装配顺序完成；
③维护时，应针对各移动、转动、滑动部件作清理
和润滑处理。

④拆下部件应沿单一方向有序放置，注意摆放整齐；
⑤安装时，按拆卸时相反的顺序，后拆的部件先装。

⑥维护保养完成后，必须把钳工台打扫干净。

5.2 参考文献
参考文献
[1]《钳工实训》主编温上樵王敏周卫东---电子
科技大学出版社
[2] 张志文.起重机设计手册.【M】北京：中国铁道
出版社，2007.
[3] 顾迪民.工程起重机. 【M】哈尔滨：中国建筑工
业出版社，2008.
[4] 许镇宇.机械零件. 北京：高等教育出版社，
1983；
[5] 雷宏.机械工程基础.哈尔滨：黑龙江出版社
2002；。
