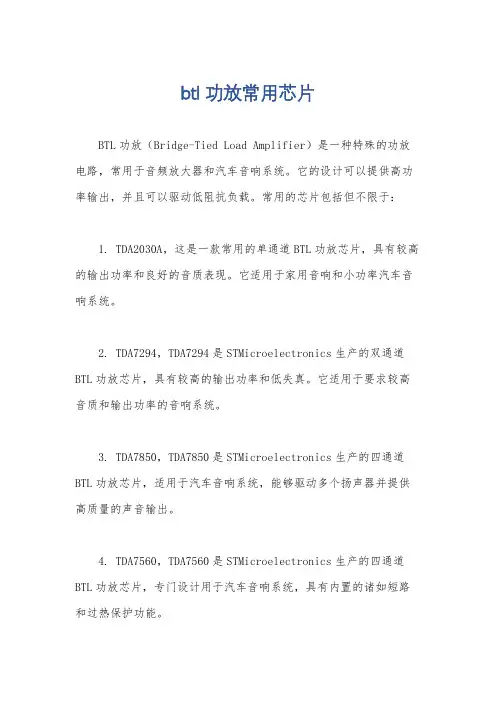

btl功放常用芯片

btl功放常用芯片

btl功放常用芯片
BTL功放(Bridge-Tied Load Amplifier)是一种特殊的功放电路,常用于音频放大器和汽车音响系统。

它的设计可以提供高功率输出,并且可以驱动低阻抗负载。

常用的芯片包括但不限于:
1. TDA2030A,这是一款常用的单通道BTL功放芯片,具有较高的输出功率和良好的音质表现。

它适用于家用音响和小功率汽车音响系统。

2. TDA7294,TDA7294是STMicroelectronics生产的双通道BTL功放芯片,具有较高的输出功率和低失真。

它适用于要求较高音质和输出功率的音响系统。

3. TDA7850,TDA7850是STMicroelectronics生产的四通道BTL功放芯片,适用于汽车音响系统,能够驱动多个扬声器并提供高质量的声音输出。

4. TDA7560,TDA7560是STMicroelectronics生产的四通道BTL功放芯片,专门设计用于汽车音响系统,具有内置的诸如短路和过热保护功能。

5. TDA7377,TDA7377是STMicroelectronics生产的双通道
BTL功放芯片,适用于汽车音响系统和一般的音频放大应用。

这些芯片都具有不同的特性和应用范围,选择合适的BTL功放
芯片取决于具体的设计需求,如输出功率、音质要求、应用环境等。

在选择芯片时,需要综合考虑功放的性能参数、稳定性、成本以及
供应商支持等因素。

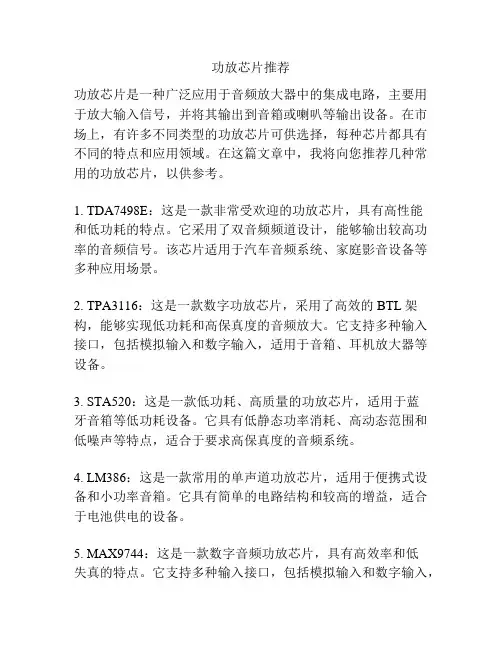

功放芯片推荐

功放芯片推荐

功放芯片推荐
功放芯片是一种广泛应用于音频放大器中的集成电路,主要用于放大输入信号,并将其输出到音箱或喇叭等输出设备。

在市场上,有许多不同类型的功放芯片可供选择,每种芯片都具有不同的特点和应用领域。

在这篇文章中,我将向您推荐几种常用的功放芯片,以供参考。

1. TDA7498E:这是一款非常受欢迎的功放芯片,具有高性能
和低功耗的特点。

它采用了双音频频道设计,能够输出较高功率的音频信号。

该芯片适用于汽车音频系统、家庭影音设备等多种应用场景。

2. TPA3116:这是一款数字功放芯片,采用了高效的BTL架构,能够实现低功耗和高保真度的音频放大。

它支持多种输入接口,包括模拟输入和数字输入,适用于音箱、耳机放大器等设备。

3. STA520:这是一款低功耗、高质量的功放芯片,适用于蓝
牙音箱等低功耗设备。

它具有低静态功率消耗、高动态范围和低噪声等特点,适合于要求高保真度的音频系统。

4. LM386:这是一款常用的单声道功放芯片,适用于便携式设备和小功率音箱。

它具有简单的电路结构和较高的增益,适合于电池供电的设备。

5. MAX9744:这是一款数字音频功放芯片,具有高效率和低
失真的特点。

它支持多种输入接口,包括模拟输入和数字输入,
适用于音箱、蓝牙音箱等设备。

以上仅是一些常见的功放芯片推荐,每一款芯片都有其适用的应用领域和特点,选择合适的芯片需要根据具体的应用需求来决定。

同时,还需要考虑功放芯片的品牌声誉、价格以及生产厂商的售后服务等因素,在选购之前需要综合考虑。

希望以上推荐能对您有所帮助。

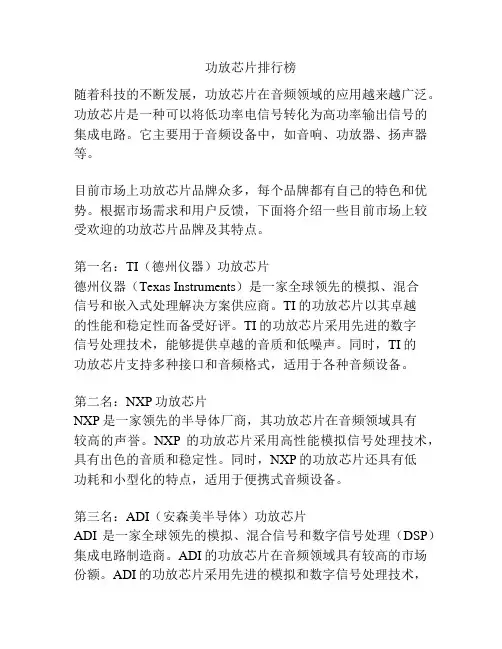

功放芯片排行榜

功放芯片排行榜

功放芯片排行榜随着科技的不断发展,功放芯片在音频领域的应用越来越广泛。

功放芯片是一种可以将低功率电信号转化为高功率输出信号的集成电路。

它主要用于音频设备中,如音响、功放器、扬声器等。

目前市场上功放芯片品牌众多,每个品牌都有自己的特色和优势。

根据市场需求和用户反馈,下面将介绍一些目前市场上较受欢迎的功放芯片品牌及其特点。

第一名:TI(德州仪器)功放芯片德州仪器(Texas Instruments)是一家全球领先的模拟、混合信号和嵌入式处理解决方案供应商。

TI的功放芯片以其卓越的性能和稳定性而备受好评。

TI的功放芯片采用先进的数字信号处理技术,能够提供卓越的音质和低噪声。

同时,TI的功放芯片支持多种接口和音频格式,适用于各种音频设备。

第二名:NXP功放芯片NXP是一家领先的半导体厂商,其功放芯片在音频领域具有较高的声誉。

NXP的功放芯片采用高性能模拟信号处理技术,具有出色的音质和稳定性。

同时,NXP的功放芯片还具有低功耗和小型化的特点,适用于便携式音频设备。

第三名:ADI(安森美半导体)功放芯片ADI是一家全球领先的模拟、混合信号和数字信号处理(DSP)集成电路制造商。

ADI的功放芯片在音频领域具有较高的市场份额。

ADI的功放芯片采用先进的模拟和数字信号处理技术,具有极低的失真和噪声。

同时,ADI的功放芯片支持多通道输出和多种音频格式,适用于高端音响设备。

第四名:ST(意法半导体)功放芯片意法半导体是一家全球领先的集成电路制造商,其功放芯片在音频领域具有一定的市场份额。

ST的功放芯片采用高性能模拟信号处理技术,具有较低的功耗和小型化的特点。

同时,ST的功放芯片还具有低噪声和低失真的特点,适用于功放器、扬声器等音频设备。

第五名:NS(英飞凌)功放芯片英飞凌是一家全球领先的半导体制造商,其功放芯片在音频领域具有一定的市场份额。

英飞凌的功放芯片采用高性能数字信号处理技术,具有较低的功耗和较高的性能。

同时,英飞凌的功放芯片还具有多功能和可编程的特点,适用于各种音频设备。

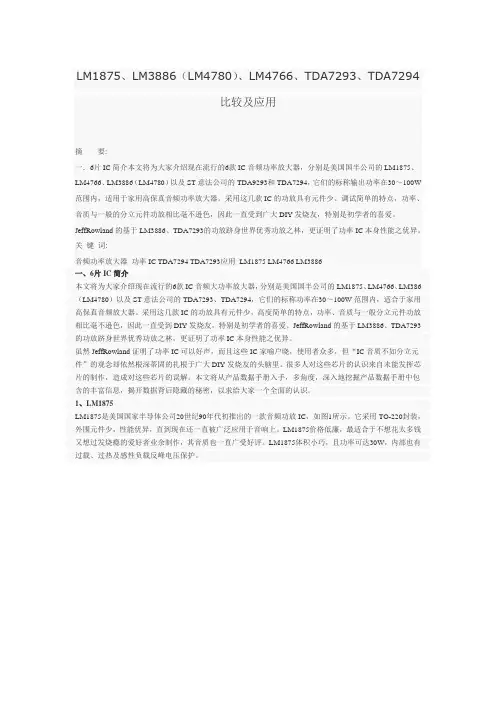

主流IC比较及应用LM1875、LM3886(LM4780)、LM4766、TDA7293、TDA7294

主流IC比较及应用LM1875、LM3886(LM4780)、LM4766、TDA7293、TDA7294

LM1875、LM3886(LM4780)、LM4766、TDA7293、TDA7294比较及应用摘要:一.6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器,分别是美国国半公司的LM1875、LM4766、LM3886(LM4780)以及ST意法公司的TDA9293和TDA7294,它们的标称输出功率在30~100W 范围内,适用于家用高保真音频功率放大器。

采用这几款IC的功放具有元件少、调试简单的特点,功率、音质与一般的分立元件功放相比毫不逊色,因此一直受到广大DIY发烧友,特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林,更证明了功率IC本身性能之优异。

关键词:音频功率放大器功率IC TDA7294 TDA7293应用LM1875 LM4766 LM3886一、6片IC简介本文将为大家介绍现在流行的6款IC音频大功率放大器,分别是美国国半公司的LM1875、LM4766、LM386(LM4780)以及ST意法公司的TDA7293、TDA7294,它们的标称功率在30~100W范围内,适合于家用高保真音频放大器。

采用这几款IC的功放具有元件少,高度简单的特点,功率、音质与一般分立元件功放相比毫不逊色,因此一直受到DIY发烧友,特别是初学者的喜爱。

JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林,更证明了功率IC本身性能之优异。

虽然JeffRowland证明了功率IC可以好声,而且这些IC家喻户晓,使用者众多,但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。

很多人对这些芯片的认识来自未能发挥芯片的制作,造成对这些芯片的误解。

本文将从产品数据手册入手,多角度,深入地挖掘产品数据手册中包含的丰富信息,揭开数据背后隐藏的秘密,以求给大家一个全面的认识。

1、LM1875LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC,如图1所示。

主流功放芯片介绍

主流功放芯片介绍

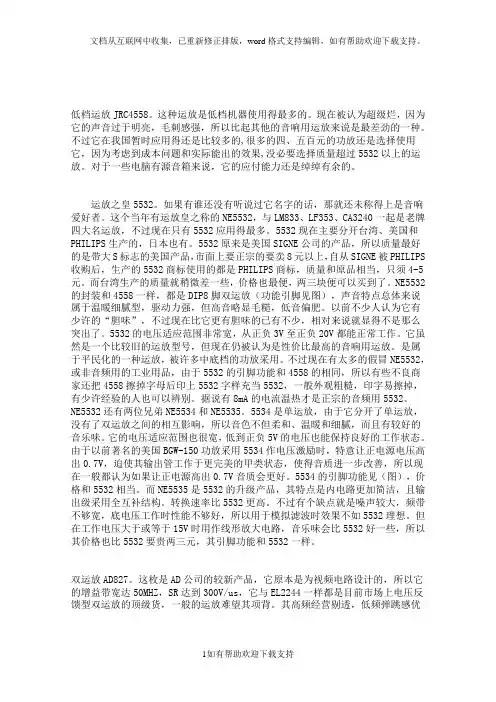

低档运放JRC4558。

这种运放是低档机器使用得最多的。

现在被认为超级烂,因为它的声音过于明亮,毛刺感强,所以比起其他的音响用运放来说是最差劲的一种。

不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它,因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。

对于一些电脑有源音箱来说,它的应付能力还是绰绰有余的。

运放之皇5532。

如果有谁还没有听说过它名字的话,那就还未称得上是音响爱好者。

这个当年有运放皇之称的NE5532,与LM833、LF353、CA3240一起是老牌四大名运放,不过现在只有5532应用得最多。

5532现在主要分开台湾、美国和PHILIPS生产的,日本也有。

5532原来是美国SIGNE公司的产品,所以质量最好的是带大S标志的美国产品,市面上要正宗的要卖8元以上,自从SIGNE被PHILIPS 收购后,生产的5532商标使用的都是PHILIPS商标,质量和原品相当,只须4-5元。

而台湾生产的质量就稍微差一些,价格也最便,两三块便可以买到了。

NE5532的封装和4558一样,都是DIP8脚双运放(功能引脚见图),声音特点总体来说属于温暖细腻型,驱动力强,但高音略显毛糙,低音偏肥。

以前不少人认为它有少许的“胆味”,不过现在比它更有胆味的已有不少,相对来说就显得不是那么突出了。

5532的电压适应范围非常宽,从正负3V至正负20V都能正常工作。

它虽然是一个比较旧的运放型号,但现在仍被认为是性价比最高的音响用运放。

是属于平民化的一种运放,被许多中底档的功放采用。

不过现在有太多的假冒NE5532,或非音频用的工业用品,由于5532的引脚功能和4558的相同,所以有些不良商家还把4558擦掉字母后印上5532字样充当5532,一般外观粗糙,印字易擦掉,有少许经验的人也可以辨别。

据说有8mA的电流温热才是正宗的音频用5532。

NE5532还有两位兄弟NE5534和NE5535。

几款功放芯片与效果器芯片简介

几款功放芯片与效果器芯片简介

几款功放芯片与效果器芯片简介TDA1521/TDA1514ATDA1521/TDA1514A是荷兰飞利浦公司专门为数字音响在播放时的低失真度及高稳度而设计推出的两款芯片。

所以用来接驳CD机直接输出的音质特别好。

其中的参数为:TDA1521在电压为±16V、阻抗为8Ω时,输出功率为2×15W,此时的失真仅为0.5%。

TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时,输出功率达到50 W,总谐波失真为0.08%。

输入阻抗20KΩ, 输入灵敏度600mV,信嘈比达到85dB。

其电路设有等待、静嘈状态,具有过热保护,低失调电压高纹波抑制,而且热阻极低,具有极佳的高频解析力和低频力度。

其音色通透纯正,低音力度丰满厚实,高音清亮明快,很有电子管的韵味。

以上两款功放的外围零件都比较少,是"傻瓜"型的功放芯片,非常适合初级发烧友组装,只要按照电路图,不需调试就可获得很好的效果。

由于该芯片的输入电平比较低,我们在制作是不需前置放大器,只要直接接到我们的电脑声卡、光驱、随身听上即可。

著名的电脑多媒体音箱漫步者也是采用这两种芯片。

LM3886LM38863TF是美国NS公司(美国国家半导体公司)于90年代初推出的一款大功率音频功放芯片。

该芯片的主要参数:工作电压为±9V~±40V(推荐±25V~±35V )RL=8Ω时的连续输出功率达到68W(峰值135 W)。

如果接成BLT时的输出功率可以达到100W,而它的失真小于0.03%,其内部设计有非常完善的过耗保护电路。

本人也在使用使芯片,它的音色非常甜美,音质醇厚,颇有电子管的韵味,适合播放比较柔和的音乐。

NS公司还有LM1875、LM1876、LM4766等大家都熟悉的芯片,其中LM4766是最新的,为双声道设计,内含过压、欠压、过载、超温等保护电路。

功放芯片

功放芯片

• QS7779/QS7785
LM1875
• lm1875 是一款功率放大集成块! 是美国国半公 司研发的一款功放集成块! 它在使用中外围电路 少 而且有完善的过载保护功能! 它为五针脚形状! 一针脚为信号正极输入 二针脚为信号负极输入三 针脚接地 四针脚电源正极输入 五针脚为信号输出 LM1875制作功放电路如下LM1875采用TO-220封 装结构,形如一只中功率管,体积小巧,外围电 路简单,且输出功率较大。该集成电路内部设有 过载过热及感性负载反向电势安全工作保护。
TDA1521
TDA1514A
LM3886
• LM38863TF是美国NS公司(美国国家半导体公司)于90 年代初推出的一款大功率音频功放芯片。 该芯片的主要 参数:工作电压为±9V~±40V(推荐 ±25V~±35V )RL=8Ω时的连续输出功率达到68W(峰值 135 W)。如果接成BLT时的输出功率可以达到100W, 而它的失真小于0.03%,其内部设计有非常完善的过耗保 护电路。本人也在使用使芯片,它的音色非常甜美,音质 醇厚,颇有电子管的韵味,适合播放比较柔和的音乐。 NS公司还有LM1875、LM1876、LM4766等大家都熟悉的 芯片,其中LM4766是最新的,为双声道设计,内含过压、 欠压、过载、超温等保护电路。其输出功率不小于 2×40W.低音深沉而有弹性,颇具胆机的风格。
• TDA7294
LM4610N
• LM4610是美国国家半导体公司的高品质直流控制音响电路。 它是一块利用直流电压控制音调、音量和声道平衡的立体声集 成电路,并且具有3D音场处理、等响度补偿功能。该电路控制 平滑流畅,音质自然流畅,高频清晰、解析力佳,其产生的3D 环绕声场具有很强的三维空间感和包围感,主观感觉与SRS的 效果类似。 LM4610N的主要电气参数如下:具有3 D声场处理 功能和响度补偿功能。响度补偿是针对人耳在音量较小时对高 低频信号的灵敏度下降,因而在不同音量时对高、低频端作适 度的提升补偿,使人耳在任何响度下始终听到平坦、均衡的响 应。它的电压范围是:9V~16V(典型为12伏,电流为35毫安); 失真度仅0.03%;信嘈比高达80dB;频宽达250 kHz,音量调节 为75dB;平衡调节为1~20dB;音调调节范围为±15dB;最大增 益2dB;LM4610N具有输入阻抗高(30Ω),输出电阻低(2 0Ω)的优点。用LM6410N音调控制电路对提高音质和加强低 频力度及三维空间感作用突出。可以说LM4610N是组装功放系 统或替换调音部分的精品。

主流功放芯片介绍

主流功放芯片介绍

主流功放芯片介绍主流功放芯片是指当前市场上应用广泛的功率放大器芯片。

功率放大器(Power Amplifier,PA)是一种将输入信号的功率放大到更高功率的电子设备,用于驱动扬声器、放大音频信号或射频信号等功率放大应用。

下面将介绍几种主流的功放芯片。

1.TDA2030TDA2030是一种具有双向直流功率电源的5引脚单片电容器直接连接立体声功放器。

它采用了固定的直流偏置和电源电压补偿,具有较低的失真和幅频特性,使其成为一种广泛应用于音频放大领域的主流功放芯片之一、TDA2030适用于低音频放大应用,如音乐播放器、家庭影院系统等。

2.TDA7294TDA7294是一种高性能音频功放芯片,具有单声道输出功率100W和双声道输出功率50W。

它采用了多功能内部保护电路,具有过温保护、过电流保护和短路保护等功能,可以保证功放的稳定工作。

TDA7294还具有低高频失真和低噪声等优点,适用于高品质音频放大应用,如音响系统、专业音箱等。

3.LM3886LM3886是一种高性能音频功放芯片,具有单声道输出功率68W。

它采用了内部限流和短路保护电路,可以保护功放芯片免受损坏。

LM3886还具有低失真、低噪声和高稳定性等特点,适用于高保真音响系统、音乐工作室等高要求音频放大应用。

4.TPA3116TPA3116是一种数字音频功放芯片,具有高效率、低功耗和高音质的特点。

它采用了数字输入和PWM调制技术,可以实现高保真的音频放大。

TPA3116还具有多种保护功能,如过温保护、过电流保护和低电压保护等,可以保护功放芯片的安全工作。

TPA3116适用于便携式音箱、无线音乐播放器等功率放大应用。

以上介绍了几种主流的功放芯片,它们在不同的应用领域中具有各自的特点和优势。

用户可以根据自己的需求选择合适的功放芯片来实现音频信号的放大。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

主流功放芯片介绍运放之皇5532。

如果有谁还没有听讲过它名字的话,那就还未称得上是音响爱好者。

那个当年有运放皇之称的NE5532,与LM833、LF353、C A3240一起是老牌四大名运放,只是现在只有5532应用得最多。

5532现在要紧分开台湾、美国和PHILIPS生产的,日本也有。

5532原先是美国SIG NE公司的产品,因此质量最好的是带大S标志的美国产品,市面上要正宗的要卖8元以上,自从SIGNE被PHILIPS收购后,生产的5532商标使用的差不多上PHILIPS商标,质量和原品相当,只须4-5元。

而台湾生产的质量就略微差一些,价格也最便,两三块便能够买到了。

NE5532的封装和4558一样,差不多上DIP8脚双运放(功能引脚见图),声音特点总体来讲属于温顺细腻型,驱动力强,但高音略显毛糙,低音偏肥。

往常许多人认为它有少许的“胆味”,只是现在比它更有胆味的已有许多,相对来讲就显得不是那么突出了。

5532的电压适应范畴专门宽,从正负3V至正负20V 都能正常工作。

它尽管是一个比较旧的运放型号,但现在仍被认为是性价比最高的音响用运放。

是属于平民化的一种运放,被许多中底档的功放采纳。

只是现在有太多的假冒NE5532,或非音频用的工业用品,由于5532的引脚功能和4558的相同,因此有些不良商家还把4558擦掉字母后印上5 532字样充当5532,一样外观粗糙,印字易擦掉,有少许体会的人也能够辨不。

据讲有8mA的电流温热才是正宗的音频用5532。

NE5532还有两位兄弟NE5534和NE5535。

5534是单运放,由于它分开了单运放,没有了双运放之间的相互阻碍,因此音色不但柔和、温顺和细腻,而且有较好的音乐味。

它的电压适应范畴也专门宽,低到正负5V的电压也能保持良好的工作状态。

由于往常闻名的美国BGW-150功放采纳5534作电压鼓舞时,专门让正电源电压高出0.7V,迫使其输出管工作于更完美的甲类状态,使得音质进一步改善,因此现在一样都认为如果让正电源高出0. 7V音质会更好。

5534的引脚功能见(图),价格和5532相当。

而NE5535是5532的升级产品,其特点是内电路更加简洁,且输出级采纳全互补结构。

转换速率比5532更高。

只是有个缺点确实是噪声较大,频带不够宽,底电压工作时性能不够好,因此用于模拟滤波时成效不如5532理想。

但在工作电压大于或等于15V时用作线形放大电路,音乐味会比5532好一些,因此其价格也比5532要贵两三元,其引脚功能和5532一样。

双运放AD827。

这枚是AD公司的较新产品,它原本是为视频电路设计的,因此它的增益带宽达50MHZ,SR达到300V/us,它与EL2244一样差不多上目前市场上电压反馈型双运放的顶级货,一样的运放难望其项背。

其高频经营剔透,低频弹跳感优越,其性能指标与实际听感全面胜过其他专门多同类产品,音质被一些人形容为无懈可击。

且在正负5V的供电下仍有优异的性能。

但其价格也略微昂贵,30多元。

脚位功能和5532相同。

双运放OP249。

该运放是美国PMI公司的产品,厂家声称是用以取代OP215、LT1057等运放的,LT1057是属于动态大,解析力高,音色鲜艳清丽的一种,搭配东芝的暖色名管就专门合适。

而OP249则和它不同,其输入级采纳JFET,要紧特点是显中性,无什么个性,声音平稳、自然而准确,因此体现了HIFI的真谛。

塑封的才15元,陶瓷封装30多元,具有较高的性价比。

只是要是对音色的喜好有偏重的朋友可能不大喜爱。

双运放OP275、OP285:它们也是PMI公司的产品,内部电路采纳双级型与JFET型混合结构。

其音色专门有个性,低噪声,声音轮廓鲜亮,解析力高,声音柔顺,中频具有胆机优美润泽的特点,人声靠近。

价格适中,而且性能稳固。

适合用来打摩声音单薄、毛糙的CD、解码或放大器。

它们的封装形式和引脚功能也和5532一样。

OP275现在的市面价格为10元、OP28515元。

顶级运放OPA627。

BB公司的OPA627是目前为止最高档的运放,也是采纳场效应管输入方式,音色温顺迷人,但其价格简直吓人,达到15 0元,因此不是顶级的机器一样可不能用到这么昂贵的运放,性能上是否能达到那个价格也见仁见智,只是听过OPA627的发烧友都一致认为AD827、LT1057等全然无法与之比拟。

胆味运放OPA604与OPA2604。

这两种运放差不多上Burr Bro wn公司的产品,OPA604为单运放,OPA2604为双运放。

它们差不多上专为音频而设计的专用运放,音色醇厚、圆润,中性偏暖、胆味甚浓,是被誉为最有电子管音色的运算放大器。

当年的价格也不低,但依旧被许多音响发烧友选为摩机升级机器的对象。

现在这两种运放的价格都已较为合理,OPA604为25元,OPA2604要40多元,发烧友用来摩机是不错的选择。

07.10.101.音频功率放大集成电路音响系统中使用的音频功率放大集成电路除上述介绍的厚膜功率放大集成电路外,还有半导体运算功率放大集成电路(具有高放大倍数并有深度负反馈的直截了当耦合放大器).常用的音频功率放大集成电路有TA7227、TA7270、TA7273、TA7240 P、TDA1512、TDA1520、TDA1521、TDA1910、TDA2003、TDA2004、T DA2005、TDA2008、TDA1009、TDA7250、TDA7260、μPC1270H、μPC1185、μPC1242、HA1397、HA1377、AN7168、AN7170、LA4120、LA4180、LA4190、LA4420、LA4445、LA4460、LA4500、LM12、L M1875、LM2879、LM3886等型号.2.数码延时集成电路数码延时集成电路要紧用于卡接OK系统中,其内部通常由滤波器、A/D转换器、D/A转换器、储备器、主逻辑操纵电路、自动复位电路等组成.常用的数码延时集成电路有YX8955、TC9415、IN706、ES56033、CX A1644、CU9561、BU9252、BA5096、PT2398、PT2395、GY9403、GY9308、YSS216、M65850P、M65840、M65835、M65831、M50199、M50195、M50194等型号.3.二声道三维围绕声处理集成电路音响系统中使用的二声道三维(3D)围绕声系统有SRS、Spatializer、Q Surround、YMERSION TM和虚拟杜比围绕声系统.常用的SRS处理集成电路有SRSS5250S、NJM2178等型号.Spatializer处理集成电路有EMR4.0、PSZ740等型号.Q Surround处理集成电路有QS7777等型号.YMERSION TM处理集成电路有YSS247等型号.4.杜比定向逻辑围绕声解码集成电路杜比定向逻辑围绕声解码系统是将通过杜比编码处理过的左、右二声迹信号解调还原成四声道(前置左、右声道和中置声道、后置围绕声道)音频信号.常用的杜比定向逻辑围绕声解码集成电路有M69032P、M62460、LA2 785、LA2770、NJW1103、YSS215、YSS241B、SSM-2125、SSM-2126等型号.5.数码围绕声解码集成电路音响系统中使用的数码围绕声系统有杜比数码(AC-3)系统和DTS系统等,两种系统音频信号的记录与重放均为独立六声道(即5.1声道,包括前置左、右声道和中置、左围绕、右围绕、超重低音声道).常用的杜比数码围绕声解码集成电路有YSS243B、YSS902等型号.常用的DTS数码围绕声解码集成电路有DSP56009、DSP56362、CS49 26等型号.BBE音质增强集成电路有BA3884、XR1071、XR1072、XR1075、M2 150A、NJM2152等型号.7.电子音量操纵集成电路电子音量操纵集成电路是采纳直流电压或串行数据操纵的可调增益放大器,其内部一样衰减器、锁存器、移位寄存器、电平转换电路等组成.常用的电子音量操纵集成电路有TA7630P、TC9154P、TC9212P、LC7 533、XR1051、M51133P、AN7382、TCA730A、TDA1524A、LM1035、L M1040、M62446等型号.8.电子转换开关集成电路电子转换开关集成电路是采纳直流电压或串行数据操纵的多路电子互锁开关集成电路,内部一样由逻辑操纵、电平转换、锁存器、变换寄存器、模拟开关等电路组成.常用的电子转换开关集成电路有LC7815(双4路)、LC7820(双10路)、LC7823(双7路)、TC9162N(双7路)、TC9163N(双8路)、TC9164N(双8路)、TC9152P(双5路)和TC4052BP(双4路)等型号.9.扬声器爱护集成电路扬声器爱护集成电路能够在功放电路显现故障、过载或过电压时,将扬声器系统与功放电路断开,从而达到爱护扬声器和功放电路的目的. 扬声器爱护集成电路内部一样由检测电路、触发器、静噪电路及继电器驱动电路等组成.常用的扬声器爱护集成电路有TA7317、HA12002、μPC1237等型号.10.前置放大集成电路前置放大集成电路属于低噪声、低失真、高增益、宽频带的运算放大器,有较高的输入阻抗和良好的线性.常用的前置放大集成电路有NE5532、NE5534、NE5535、OP248、TL 074、TL082、TL084、LM324、LM381、LM382、LM833、LM837等型号.TDA8920 2 x 50 W class-D power amplifierNXP Semiconductors48 TDA8920B 2 X 100 W class-D power amplifier47 TDA8920BJ 2 X 100 W class-D power amplifier46 TDA8920BTH 2 X 100 W class-D power amplifier45 TDA8920J 2 x 50 W class-D power amplifier44 TDA8920TH 2 x 50 W class-D power amplifier43 TDA8922 2 x 25 W class-D power amplifier42 TDA8922B 2 X 50 W class-D power amplifier41 TDA8922BJ 2 X 50 W class-D power amplifier40 TDA8922BTH 2 X 50 W class-D power amplifier39 TDA8922J 2 x 25 W class-D power amplifier38 TDA8922TH 2 x 25 W class-D power amplifier37 TDA8924 2 x 120 W class-D power amplifier36 TDA8924TH 2 x 120 W class-D power amplifier35 TDA8925 Power stage 2 x 15 to 25Wclass-D audio amplifier34 TDA8925J Power stage 2 x 15 to 25Wclass-D audio amplifier33 TDA8925ST Power stage 2 x 15 to 25Wclass-D audio amplifier32 TDA8926 Power stage 2 x 50 W class-D audio amplifier31 TDA8926J Power stage 2 x 50 W class-D audio amplifier30 TDA8927 Power stage 2 x 80 W class-D audio amplifier29 TDA8927J Power stage 2 x 80 W class-D audio amplifier28 TDA8927ST Power stage 2 x 80 W class-D audio amplifier27 TDA8927TH Power stage 2 x 80 W class-D audio amplifier26 TDA8928J Power stage 2 x 10 or 1 x 20 W class-D audio ampli fie25 TDA8928ST Power stage 2 x 10 or 1 x 20 W class-D audio am plifie24 TDA8929 Controller class-D audio amplifier23 TDA8929T Controller class-D audio amplifier22 TDA8931 Power comparator 1 X 20 W21 TDA8931T Power comparator 1 X 20 W20 TDA8939 Zero dead time Class-D 7.5 A power comparatorTDA8939TH Zero dead time Class-D 7.5 A power comparatorNXP Semiconductors18 TDA8941 1.5 W mono Bridge Tied Load BTL audio amplifier17 TDA8941P 1.5 W mono Bridge Tied Load BTL audio amplifier16 TDA8942 2 x 1.5 W stereo Bridge Tied Load BTL audio amplifi er15 TDA8942P 2 x 1.5 W stereo Bridge Tied Load BTL audio ampli fier14 TDA8943 6 W mono Bridge Tied Load BTL audio amplifier13 TDA8943SF 6 W mono Bridge Tied Load BTL audio amplifier12 TDA8944 2 x 7 W stereo Bridge Tied Load BTL audio amplifier11 TDA8944J 2 x 7 W stereo Bridge Tied Load BTL audio amplifie r10 TDA8945 15 W mono Bridge Tied Load BTL audio amplifier9 TDA8945S 15 W mono Bridge Tied Load BTL audio amplifier8 TDA8946 2 x 15 W stereo Bridge Tied Load BTL audio amplifier7 TDA8946J 2 x 15 W stereo Bridge Tied Load BTL audio amplifie r6 TDA8947J 4-channel audio amplifier (SE: 1 W to 25 W; BTL: 4 W to 50 W)5 TDA8960 ATSC 8-VSB demodulator and decoder4 TDA8961 ATSC Digital Terrestrial TV demodulator/decoder3 TDA8961 ATSC/NTSC digital TV front-end chipset2 TDA8980 ATSC/NTSC digital TV front-end chipset397 TDA7240AH 20WBRIDGE AMPLIFIER FOR CAR RADIOSTMicroelectronics396 TDA7240A V 20WBRIDGE AMPLIFIER FOR CAR RADIO395 TDA7241 20W BRIDGE AMPLIFIER FOR CAR RADIO394 TDA7241B 20W BRIDGE AMPLIFIER FOR CAR RADIO393 TDA7241BH 20W BRIDGE AMPLIFIER FOR CAR RADIO392 TDA7245 5W AUDIO AMPLIFIER WITH MUTING AND STA ND-BY391 TDA7245A 6W AUDIO AMPLIFIER WITH STAND-BY390 TDA7250 6W AUDIO AMPLIFIER WITH STAND-BY389 TDA7253 8W AMPLIFIER WITH MUTING388 TDA7253L 6W AMPLIFIER WITH MUTING387 TDA7255 22W FRONT REAR OR BRIDGE FULLY PROTECT ED CAR RADIO AMPLIFIER386 TDA7256 30W BRIDGE CAR RADIO AMPLIFIER385 TDA7261 25W MONO AMPLIFIER WITH MUTE/ST-BY384 TDA7262 20+20W STEREO AMPLIFIER WITH STAND-BY383 TDA7263 12+12W STEREO AMPLIFIER WITH MUTING382 TDA7263L 6 + 6W STEREO AMPLIFIER WITH MUTING381 TDA7263M 12+12W STEREO AMPLIFIER WITH MUTINGSTMicroelectronics380 TDA7264 25+25W STEREO AMPLIFIER WITH MUTE/ST-BY 379 TDA7264A 25+25W STEREO AMPLIFIER WITH MUTE/ST-BY378 TDA7265 25 +25W STEREO AMPLIFIER WITH MUTE & ST-BY377 TDA7265SA 18W+18W STEREO AMPLIFIER WITH MUTE & ST-BY376 TDA7266 7+7W DUAL BRIDGE AMPLIFIER375 TDA7266 7+7W DUAL BRIDGE AMPLIFIER374 TDA7266 7W+7W DUAL BRIDGE AMPLIFIER373 TDA7266-J15-A-T 7+7W DUAL BRIDGE AMPLIFIER372 TDA7266B 10+10W DUAL BRIDGE AMPLIFIERSTMicroelectronics371 TDA7266B 7W+7W DUAL BRIDGE AMPLIFIER370 TDA7266D 5W+5W DUAL BRIDGE AMPLIFIER369 TDA7266L 5W MONO BRIDGE AMPLIFIER368 TDA7266L-J15-A-T 7+7W DUAL BRIDGE AMPLIFIERTDA7266M 7W MONO BRIDGE AMPLIFIERSTMicroelectronics366 TDA7266M 7W+7W DUAL BRIDGE AMPLIFIER365 TDA7266MA 7W+7W DUAL BRIDGE AMPLIFIER364 TDA7266P 3+3W DUAL BRIDGE AMPLIFIER363 TDA7266S 5+5W DUAL BRIDGE AMPLIFIER362 TDA7266S 7W+7W DUAL BRIDGE AMPLIFIER361 TDA7266SA 7W+7W DUAL BRIDGE AMPLIFIER360 TDA7267 2W MONO AMPLIFIER359 TDA7267A 3W MONO AMPLIFIER358 TDA7268 2 x 2W STEREO AUDIO AMPLIFIER357 TDA7269 10+10W STEREO AMPLIFIER WITH MUTE & ST-BY356 TDA7269A 14+14W STEREO AMPLIFIER WITH MUTE & ST -BY355 TDA7269ASA 14W+14W STEREO AMPLIFIER WITH MUTE & ST-BY354 TDA7269SA 10W+10W STEREO AMPLIFIER WITH MUTE & ST-BY353 TDA7272A HIGH PERFORMANCE MOTOR SPEED REGULAT OR352 TDA7273 SINGLE CHIP STEREO CASSETTE PLAYBACK SY STEM351 TDA7273D SINGLE CHIP STEREO CASSETTE PLAYBACK S YSTEM350 TDA7274 LOW-VOLTAGE DC MOTOR SPEED CONTROLLER349 TDA7275A MOTOR SPEED REGULATOR348 TDA7278 HIGH-EFFICIENCY CD ACTUATOR DRIVER347 TDA7282 DUAL LOW-VOLTAGE POWER AMPLIFIER346 TDA7284 RECORD/PLAYBACK CIRCUIT WITH ALCSTMicroelectronics345 TDA7284D RECORD/PLAYBACK CIRCUIT WITH ALC344 TDA7285 STEREO CASSETTE PLAYER AND MOTOR SPEED CONTROLLER343 TDA7285D STEREO CASSETTE PLAYER AND MOTOR SPEE D CONTROLLER342 TDA7286 SINGLE CHIP PREAMPLIFIER FOR DOUBLE DEC K RADIO CASSETTE RECORDER341 TDA7286D SINGLE CHIP PREAMPLIFIER FOR DOUBLE DE CK RADIO CASSETTE RECORDER340 TDA7293 120V - 100W DMOS AUDIO AMPLIFIER WITH M UTE/ST-BY339 TDA7293 120V - 100W DMOS AUDIO AMPLIFIER WITH M UTE/ST-BY338 TDA7293HS 120V - 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY。
