电磁继电器与自动控制
S
复习
1、电磁铁由哪几部分组成？ 线圈、铁芯
2、电磁铁磁性强弱与哪些因素有关？ 线圈匝数、电流大小
3、列举电磁铁的应用实例。
电磁起重机、电铃、磁浮列车、电
磁继电器 …….

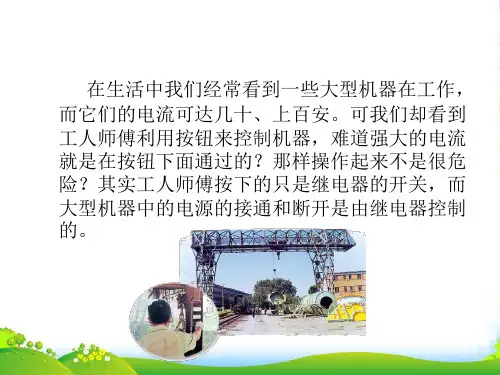

在生活中我们经常看到一些大型机器 在工作，而它们的电流可达几十、上百 安，直接来控制或操作是很危险的，那 怎么才能控制这些强大的电流？
课堂小结
1.电磁继电器是由_电__磁_铁___、_衔__铁____、 __触__点__和 复__位__弹_簧_ 组成.
2.利用电磁继电器可以实现由低电压、 弱电流来控制_高__电_压___、_强__电_流___的工作 电路，还可以实现__遥_控____和_生__产_自__动__化_.
课堂练习
1.电磁继电器的结构如图所示，其 中A是_电__磁__铁__,B是_衔__铁__，C是_触_点___。 它利用_电__磁__铁_对衔铁的吸放，代替 开关去控制电路的通断。
粤沪版九年级物理下册《电磁继电器与自动控制》电磁铁与自动控制PPT优选课件
用高压开关是很危险的。如爆炸现场、X射 线透视室等危险场地都可用电磁继电器进 行操作，还常用于自动化设备中，机器人 中就使用了多种电磁继电器。
第九页，共十六页。
学有所用
1、用电磁继电器来操纵高电压的开关，其主要作用是（
A．节约用电
B．操作简单
D C．保护用电器 D．避免危险
）。
2、电磁继电器的主要作用相当于工作电路中的（ ）
A．电源
B．用电器
C
C．开关
D．导线
3、电磁继电器根据的物理原理是（ ）
B
A．磁场对电流的作用 B．电流的磁效应
C．电荷的相互作用
D．以上说法均不对
第十页，共十六页。
课堂小结
1、电磁继电器的构造 2、利用电磁继电器可以实现
（1）远距离操纵 （2）自动控制
（3）安全报警
……
第十一页，共十六页。
学有致用，相信自己行
粤沪版九年级物理下册 《电磁继电器与自动控制》电磁铁与自动控制PPT 优选课件
科 目：物理
适用版本：粤沪版
适用范围：【教师教学】
第十六章 电磁铁与自动控制
电磁继电器与自动控制
第一页，共十六页。
工人师傅通过按钮，能轻松自如地操纵龙门吊、 起重机等重型机械，机器人可以代替工人完成各种 装配工作，这些机械、机器人中的重要部件就是电 磁继电器。
第十四页，共十六页。
如图PTC电阻 指示灯 警铃
警铃
PTC电阻
指示灯
再看一遍原题
第十五页，共十六页。
第十六页，共十六页。
那么，什么是电磁继电器呢？
第二页，共十六页。
一、认识电磁继电器
A
B
S
C
请在图上的对应位置写上各部件的中文名称
第九页，共十六页。
学有所用
1、用电磁继电器来操纵高电压的开关，其主要作用是（
A．节约用电
B．操作简单
D C．保护用电器 D．避免危险
）。
2、电磁继电器的主要作用相当于工作电路中的（ ）
A．电源
B．用电器
C
C．开关
D．导线
3、电磁继电器根据的物理原理是（ ）
B
A．磁场对电流的作用 B．电流的磁效应
C．电荷的相互作用
D．以上说法均不对
第十页，共十六页。
课堂小结
1、电磁继电器的构造 2、利用电磁继电器可以实现
（1）远距离操纵 （2）自动控制
（3）安全报警
……
第十一页，共十六页。
学有致用，相信自己行
粤沪版九年级物理下册 《电磁继电器与自动控制》电磁铁与自动控制PPT 优选课件
科 目：物理
适用版本：粤沪版
适用范围：【教师教学】
第十六章 电磁铁与自动控制
电磁继电器与自动控制
第一页，共十六页。
工人师傅通过按钮，能轻松自如地操纵龙门吊、 起重机等重型机械，机器人可以代替工人完成各种 装配工作，这些机械、机器人中的重要部件就是电 磁继电器。
第十四页，共十六页。
如图PTC电阻 指示灯 警铃
警铃
PTC电阻
指示灯
再看一遍原题
第十五页，共十六页。
第十六页，共十六页。
那么，什么是电磁继电器呢？
第二页，共十六页。
一、认识电磁继电器
A
B
S
C
请在图上的对应位置写上各部件的中文名称
粤沪版九年级物理下册 (电磁继电器与自动控制)电磁铁与自动控制新课件
B C
A
2.用电磁继电器控制高电压、强电流的
开关，其主要优点是 ( B )
A.节约用电
B.安全用电
C.保护用电器 D.操作简单
3.关于电磁继电器的衔铁的选用，下列 说法中正确的是 ( A ) A.应选用软铁材料 B.应选用钢棒 C.以上两种材料都可以使用
D.以上两种材料都不行
课堂小结
利用电磁继电器可以实现 （1）远距离操纵 （2）自动控制 （3）操作安全
A、将两个静触点与 电源、用电器串联
B、动触点与电源的 一极和开关串联
上下静触点连 接对应的用电器到 电源另一极
绿灯 红灯
控制电路
工作电路
应用
安装模拟水位自动报警器
水
电源
电源
电磁继电器工作原理
利用低电压、弱电流（控制电路） 控制高电压强电流的（工作电路）。 利用控制电路开关控制电磁铁的磁性 的有无，吸放衔铁带动触点控制工作 电路
电磁继电器与自动控制
S
复习
1、电磁铁由哪几部分组成？ 线圈、铁芯
2、电磁铁磁性强弱与哪些因素有关？ 线圈匝数、电流大小
3、列举电磁铁的应用实例。
电磁起重机、电铃、磁浮列车、电
磁继电器 …….
在生活中我们经常看到一些大型机器 在工作，而它们的电流可达几十、上百 安，直接来控制或操作是很危险的，那 怎么才能控制这些强大的电流？
……
学有致用，相信自己行
1、 图是一种温度自动报警器的原理图，制作 (填“酒
精”、“煤油”或“水银”)温度计时插入一段金属丝，
当温度达到金属丝下端所指的温度时，电磁铁具
有
，将衔铁吸引过来，使电铃发出报警信号。请
你根据图中电磁铁的。
A
2.用电磁继电器控制高电压、强电流的
开关，其主要优点是 ( B )
A.节约用电
B.安全用电
C.保护用电器 D.操作简单
3.关于电磁继电器的衔铁的选用，下列 说法中正确的是 ( A ) A.应选用软铁材料 B.应选用钢棒 C.以上两种材料都可以使用
D.以上两种材料都不行
课堂小结
利用电磁继电器可以实现 （1）远距离操纵 （2）自动控制 （3）操作安全
A、将两个静触点与 电源、用电器串联
B、动触点与电源的 一极和开关串联
上下静触点连 接对应的用电器到 电源另一极
绿灯 红灯
控制电路
工作电路
应用
安装模拟水位自动报警器
水
电源
电源
电磁继电器工作原理
利用低电压、弱电流（控制电路） 控制高电压强电流的（工作电路）。 利用控制电路开关控制电磁铁的磁性 的有无，吸放衔铁带动触点控制工作 电路
电磁继电器与自动控制
S
复习
1、电磁铁由哪几部分组成？ 线圈、铁芯
2、电磁铁磁性强弱与哪些因素有关？ 线圈匝数、电流大小
3、列举电磁铁的应用实例。
电磁起重机、电铃、磁浮列车、电
磁继电器 …….
在生活中我们经常看到一些大型机器 在工作，而它们的电流可达几十、上百 安，直接来控制或操作是很危险的，那 怎么才能控制这些强大的电流？
……
学有致用，相信自己行
1、 图是一种温度自动报警器的原理图，制作 (填“酒
精”、“煤油”或“水银”)温度计时插入一段金属丝，
当温度达到金属丝下端所指的温度时，电磁铁具
有
，将衔铁吸引过来，使电铃发出报警信号。请
你根据图中电磁铁的。
《电磁继电器与自动控制》电磁铁与自动控制PPT优质课件
16.4 电磁继电器与自动控制
课堂小结
电磁铁通电时， 具有磁性；断电
原理
电 磁
时，失去磁性
继
①控制电路；电路组成
电 器
②工作电路
实现低电压、弱电 应用 流控制高电压、强
电流；实现远距离 操作和自动控制
16.4 电磁继电器与自动控制
课堂反馈
1.电磁继电器的主要作用相当于工作电路的___开__关_____(选填“ 导线”“电源”“开关”或“用电器”)。
16.4 电磁继电器与自动控制
2．如图5－1所示是利用电磁继电器控制电动机的电路图。当控制 电路的开关S闭合时，电磁铁的线圈中就有__电_流___通过，电磁铁就 有了__磁__性____，吸引衔铁，使工作电路闭合，电动机就__工_作____； 把控制电路的开关断开，电磁铁就___失_去__磁_性____，电动机就 ___停__止_工__作_____。
16.4 电磁继电器与自动控制
[解析]电磁继电器是电磁铁的应用，它主要由低压控制电路和高压工作电 路组成。本题中低压控制电路主要是由低压电源、电磁铁、开关等组成， 其他辅助元件有衔铁、复位弹簧等；高压工作电路是由电源、用电器及触 点组成。当低压电路开关闭合时，电磁铁中有电流，电磁铁产生磁性，吸 引衔铁，与衔铁相连的动触点D向下运动，与静触点E接通，使高压工作电 路接通，实现了利用低电压、弱电流对高电压、强电流的控制。
图5－1
16.4 电磁继电器与自动控制
3．如图5－2所示是一个限流装置示意图。图中P是电磁铁，S是闸 刀开关，Q是衔铁，可绕O转动。当电路由于短路或接的用电器功率 过大等原因导致电路中的电流过大时，电磁铁的磁性___变_强____(选 填“变强”或“变弱”)，吸引衔铁的力___变_大____(选填“变大” 或“变小”)，使衔铁向左转动， 闸刀开关在___弹_簧____的作用下自
16.4电磁继电器与自动控制PPT课件
动脑筋
在生活中我们经常看到一些大型机器在工作，而 它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
.
2
16.4 电磁继电器与自动控制
一、电磁继电器的结构及部件作用
电磁铁
衔铁
静触点
S 返回弹簧
动触点
电磁铁：通电时产生磁性，吸下衔铁 触点：相当于被控制电路的开关
.S
19
2、用电磁继电器来操纵高电压、强电流
，其主要作用是D（ ）
A、节约
B操作简单
C、保护用电器 D、避免危险
3、下列装置中没有应用电磁铁的是( D)
A、电磁起重机 B、电磁继电器
C、电铃
D、电热水器
.
20
Hale Waihona Puke 想一想：火警自动报警器图中虚线框内是双面金属片，当温度发 生变化时，双面金属片会发生弯曲，试 说明发生火灾时，该报警器的工作过程。
电磁继电器起到开关的作用
.
6
3、电磁继电器的实质
就是利用电磁铁来控制工作电 路的一种开关。
【想想做做】
完成课本想想做做内容，进一步 认识电磁继电器，体会电磁继电器的 使用方法
.
7
4、电磁继电器有哪些应用
⑴ 用低电压、弱电流控制高 电压、强电流。
⑵ 实现远距离控制
⑶ 实现自动控制
.
8
.
9
.
10
.
21
想一想：火警自动报警器
图中虚线框内是双面金属片，当温度发 生变化时，双面金属片会发生弯曲，试 说明发生火灾时，该报警器的工作过程。
.
22
知识拓展
电磁继电器在生活中应用十分广泛， 它与光敏、热敏电阻，红外线发生 器以及其它一些仪器、装置和先进 技术相结合，可以制成光控、声控、 温控、遥控等等自动控制装置。
新沪粤版九年级物理下册课件 16.4电磁继电器与自动控制(共10张PPT)
活动2：学习使用电磁继电器
1、连接控制电路 2、连接工作电路
绿灯
S
红灯
工作原理
利用控制电路开关控制电磁铁的磁性的 有无，吸放衔铁带动触点控制工作电路
电磁继电器起到开关的作用
❖11、凡为教者必期于达到不须教。对人以诚信，人不欺我;对事以诚信，事无不成。 ❖12、首先是教师品格的陶冶，行为的教育，然后才是专门知识和技能的训练。 ❖13、在教师手里操着幼年人的命运，便操着民族和人类的命运。2021/11/62021/11/6November 6, 2021 ❖14、孩子在快乐的时候，他学习任何东西都比较容易。 ❖15、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 ❖16、一个人所受的教育超过了自己的智力，这样的人才有学问。 ❖17、好奇是儿童的原始本性，感知会使儿童心灵升华，为其为了探究事物藏下本源。2021年11月 2021/11/62021/11/62021/11/611/6/2021 ❖18、人自身有一种力量，用许多方式按照本人意愿控制和影响这种力量，一旦他这样做，就会影响到对他的教育和对他发生作用的环境。 2021/11/62021/11/6
低压控制电路
开 关 弱电流
通/断 有/无
电磁继电器
磁性
有/无
衔铁
吸/放
高压工作电路
触点 用电器
合/开 工作/停止
电磁继电器的实质
由电磁铁控制的开关。
开关
高压电源 继 电 器
电 池
电磁继电器的作用：
利用电磁继电器可以实现用低电压、弱电流的 控制电路控制高电压、强电流的工作电路。
可实现远距离操纵 还可实现自动控制
光敏电阻
零线
B 火线
D
《电磁继电器与自动控制》电磁铁与自动控制PPT课件
一、电磁继电器
直击考点
1、电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通
断，关于下图所示的电路，以下说法确的是（BD ）
A、连电动机的电路是低压控制电路 B、连电动机的电路是高压工作电路 C、图示电路的优点是可以节约用电 D、图示电路一个高压，跟开关相连的一端是控制电路即低压 电路，则与电动机相连的一端一定是高压电路。电路的优点是可用弱电流、低电 压控制强电流、高电压，避免危险
2、用电磁继电器进行自动控制 了解电磁继电器的应用。
电磁继电器常用于电铃、水位报警器、恒温箱中。
想一想：通过预习，你了解到哪些问题？
1、电磁继电器的构造和工作过程？ 2、电磁继电器应用有哪些？
二、用电磁继电器进行自动控制
直击考点
1、下图是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正 确的是（C ） A、温度计中的水银是导体 B、温度计是根据液体热胀冷缩的性质工作的 C、报警器中的电磁铁运用了电流的热效应 D、电磁继电器是一种电路开关
解析
当周围环境温度升高时，温度计中的水银受热膨胀，液面上升，当与导线接 触时，左边控制电路接通，电流通过螺线管，电磁铁产生磁性，吸引衔铁，右边 的工作电路接通，电铃发声。可知，选项C错误。
电磁继电器与自动控制
-.
电磁继电器 继电器与自动控制
1、利用电磁继电器可用低电压、弱电流来控制_高__电__ _压__、__强__电__流__。在螺线管中有无磁性可由电流_的__有__无_ 来控制，磁极的极性改变可以通过电流方向的改变来 实现。 分析与解答 利用电磁继电器可用低电压、弱电流来控制高电压、 强电流；还可以实现远程控制和自动控制。 电磁铁的原理：利用通电导线周围存在磁场制成的。 优点：可以通过通断电流的有无来控制磁性有无，可 以从电流的强弱控制磁性的强弱，还可以通过改变电 流的方向来改变磁极的极性．
新沪粤版九年级物理下册课件 16.4电磁继电器与自动控制(共14张PPT)
谢谢观赏
You made my day!
我们，还在路上……
作电路在有_电__流__通过，电动机便转动起来。
动画演示：电动机
动画演示：扬声器
动画演示：电铃
用电磁继电器控制电路有什么好处？ 用低电压控制高电压； 远距离控制； 自动控制．
1、电磁继电器的结构如图所示，其中A是 __电__磁__铁__,B是__衔__铁____，C是__触__点____。它利用 __电__磁__铁__对衔铁的吸放，代替开关去控制电路的
是触点开关，B是一个漏斗形的竹片圆筒， 里面有个浮球A，试说明这种报警器的工作
原理。
电源
水位上涨时，浮球在圆筒内浮起， 顶起金属板，使触点开关K闭合， 这时，电磁铁吸引衔铁，使指示灯 电路接通，指示灯亮，发出防汛警 报。
不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面 上的话，另一眼睛看到纸的背面。2022年4月11日星期一下午2时37分44秒14:37:4422.4.11 书籍是屹立在时间的汪洋大海中的灯塔。2022年4月下午2时37分22.4.1114:37April 11, 2022 正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022年4月11日星期一2时37分44秒14:37:4411 April 2022 书籍是屹立在时间的汪洋大海中的灯塔。
M
低压电 源
高压电源
控制电路 由低压控制电路和高压工作电路组成工。作电路
控制电路 ：低压电源 开关 电磁铁
工作电路 ：高压电源 触点 用电器
低压控制电路
高压工作电路
电源
电 源 电动
机
4、电磁继电器工作原理 S1
You made my day!
我们，还在路上……
作电路在有_电__流__通过，电动机便转动起来。
动画演示：电动机
动画演示：扬声器
动画演示：电铃
用电磁继电器控制电路有什么好处？ 用低电压控制高电压； 远距离控制； 自动控制．
1、电磁继电器的结构如图所示，其中A是 __电__磁__铁__,B是__衔__铁____，C是__触__点____。它利用 __电__磁__铁__对衔铁的吸放，代替开关去控制电路的
是触点开关，B是一个漏斗形的竹片圆筒， 里面有个浮球A，试说明这种报警器的工作
原理。
电源
水位上涨时，浮球在圆筒内浮起， 顶起金属板，使触点开关K闭合， 这时，电磁铁吸引衔铁，使指示灯 电路接通，指示灯亮，发出防汛警 报。
不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面 上的话，另一眼睛看到纸的背面。2022年4月11日星期一下午2时37分44秒14:37:4422.4.11 书籍是屹立在时间的汪洋大海中的灯塔。2022年4月下午2时37分22.4.1114:37April 11, 2022 正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022年4月11日星期一2时37分44秒14:37:4411 April 2022 书籍是屹立在时间的汪洋大海中的灯塔。
M
低压电 源
高压电源
控制电路 由低压控制电路和高压工作电路组成工。作电路
控制电路 ：低压电源 开关 电磁铁
工作电路 ：高压电源 触点 用电器
低压控制电路
高压工作电路
电源
电 源 电动
机
4、电磁继电器工作原理 S1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A.节约用电
B.安全用电
C.保护用电器 D.操作简单
3.关于电磁继电器的衔铁的选用，下列
说法中正确的是 ( A )
A.应选用软铁材料
B.应选用钢棒
C.以上两种材料都可以使用
D.2以021/02上/20 两种材料都不行
18
2021/02/20
19
2021/02/20
9
S M
S1
S2
控制电路
工作电路
工作原理 当开关S1闭合时，电磁铁 通电产生_磁__性_，将衔铁__吸__下__,开关S的触
点_接__通__，工作电路在有_电__流__通过，电动
2机021/0便2/20转动起来。
10
思考：
1、 上例工作电路的电动机如果是大型电
动机，工作电压几千伏甚至更高，直接用 开关控制它会有危险，利用电磁继电器可 以避免这种危险，由此你认为利用电磁继 电器的好处是什么？
电磁继电器与自动控制
S
2021/02/20
1
复习
1、电磁铁由哪几部分组成？ 线圈、铁芯
2、电磁铁磁性强弱与哪些因素有关？ 线圈匝数、电流大小
3、列举电磁铁的应用实例。
电磁起重机、电铃、磁浮列车、电
磁继电器 …….
2021/02/20
2
在生活中我们经常看到一些大型机器 在工作，而它们的电流可达几十、上百 安，直接来控制或操作是很危险的，那 怎么才能控制这些强大的电流？
利用电磁继电器
2021/02/20
3
一、认识电磁继电器
A
B
及作用
构造
电磁铁
复位弹簧
衔铁
静触点
A B
S
C
主要部分的作用：
动触点
电磁铁：通电时产生磁性，吸下衔铁
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动
复位弹簧：电磁铁磁性消失时，拉动衔铁弹离电磁铁
触点202：1/02相/20当于被控制电路的开关(A、C是静触点，B为动触点）5
电磁继电器的构造
衔铁
触点
电磁铁
复位 弹簧
2021/02/20
6
二、用电磁继电器进行自动控制
2021/02/20
7
活动2：学习使用电磁继电器
1、连接控制电路 2、连接工作电路
绿灯
S
红灯
S1
S2
工作原理
控制电路
工作电路
水
2021/02/20
电源
电源 13
看一看
2021/02/20
14
2021/02/20
15
课堂小结
1.电磁继电器是由_电__磁_铁___、_衔__铁____、 __触__点__和 复__位__弹_簧_ 组成.
2.利用电磁继电器可以实现由低电压、 弱电流来控制_高__电_压___、_强__电_流___的工作 电路，还可以实现__遥_控____和_生__产_自__动__化_.
当开关S1闭合时，电磁铁通电产生磁___性_，将衔铁
_吸__下___,动触点下移，红__灯__支路接通，红__灯__亮； 当开
20关铁21/0，S2/12动断0 触开点时上，移电，磁绿_铁_灯断__电支失路去接磁_通_性_，_绿，__灯复__位亮弹；簧拉动衔
8
电磁继电器实际上是一个利用电 磁铁来控制工作电路的开关。
利用电磁继电器可以实现用低电压、弱电 流电路控制高电压、强电流电路
2、想一想：利用电磁继电器还可以实现 哪些好处？
远距离操作、自动控制
2021/02/20
11
自动控制 水位自动报警装置 水位未达A时，绿灯亮，水位正常； 水位达到A时，红灯亮，水位不正常。
绿灯
S
A 红灯
B
2021/02/20
12
应用： 活动3：安装模拟水位自动报警器
2021/02/20
16
课堂练习
1.电磁继电器的结构如图所示，其 中A是_电__磁__铁__,B是_衔__铁__，C是_触_点___。 它利用_电__磁__铁_对衔铁的吸放，代替
开关去控制电路的通断。
B C
A
2021/02/20
17
2.用电磁继电器控制高电压、强电流的
开关，其主要优点是 ( B )
