Easy-Con门机调试说明书.
奥的斯电梯最新调试资料
调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录授权AUTH. CAL4804 部件版本This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 (5)2检修模式运行条件检查 (7)3检修模式GECB上电检查 (8)4变频器参数设置 (10)5MCBC参数确认 (16)6主机自学习 (17)7编码器定位 (19)8模拟输出入口整定 (19)9电梯运行方向检查 (20)10点动运行模式 (20)11位置参考系统调整 (20)12首次正常运行准备 (21)13井道位置自学习 (22)14DCS（门检测运行）操作 (23)15正常运行 (24)16平衡系数调整 (24)17正常运行的平层位置的调整 (24)18故障排除 (24)19上行超速保护测试操作 (35)20GECB常见问题处理 (35)21GECB特殊功能设置 (36)22GECB参数设置 (37)1 概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。
杭州西奥Easy-con说明书(XIZIOTIS)2009
输出继电器的公共端
P1-2
开到位的常开点输出
P1-3
开到位的常闭点输出
P1-4
关到位的常开点输出
P1-5
关到位的常闭点输出
P1-6
故障信号的常开点输出
P1-7
故障信号的常闭点输出
表3－3
3.1.3.2.
端子名称
端子定义
P2-1
24V
P2-2
开门信号/ST1
P2-3
关门信号/ST2
P2-4
安全感应信号/ST3
2.2.3ห้องสมุดไป่ตู้
轿门板吊装在门挂板上，见图2-3。
图2-3轿门板安装
若门板倾斜，可在门板和门挂板之间增减垫片直至调整门板垂直。门板倾斜度及中缝间隙保证在2mm以内。
2.2.4
摆臂式异步门刀安装异步门刀安装在轿门板上，见图2-4，连杆的一端与门刀曲柄连接，另一端与门头连接。门刀转动部分及摆臂应转动灵活，刀片打开时D尺寸应为72mm，刀片闭合时D尺寸为46±1mm，可动刀片与固定刀片平行度小于1mm。
额定电流：0.73/0.9/1.02A；
额定转速：180r/min；
额定转矩：2.3/3.5/5.0N·m；
额定功率：43.5/66/92.5W
d) 编码器：
采用360°范围内的无接触式、高分辨率、旋转位置编码器。
分辨率：12 位绝对值输出
输出接口：同步串行接口（SSI）
工作温度：-40℃—125℃
版权所有，侵权必究。内容如有改动，恕不另行通知。
All rights reserved.
The information in this document is subject to change without notice. No part of this document, including electronic, mechanical, micro-coping, photocopying, recording or otherwise, may in any form or by any means be reproduced, stored in a retrieval system or transmitted without prior writtenpermissionfrom our company.
Easycon说明书西奥
Easycon说明书西奥Easy-con中分永磁变频门机杭州西子孚信科技有限公司11月目录1 、产品介绍 ..................................................................... 错误!未定义书签。
1.1功能描述错误!未定义书签。
1.2技术参数错误!未定义书签。
1.3工作条件错误!未定义书签。
1.4工作原理错误!未定义书签。
2 、门机安装说明 ............................................................. 错误!未定义书签。
2.1门机安装总图错误!未定义书签。
2.2门机的安装与调整错误!未定义书签。
2.2.1门机的固定错误!未定义书签。
2.2.2门机的调整错误!未定义书签。
2.2.3轿门板安装错误!未定义书签。
2.2.4门刀的安装错误!未定义书签。
2.2.5挂板阻力调节错误!未定义书签。
3 、电气调试 ..................................................................... 错误!未定义书签。
3.1变频器的接线方式错误!未定义书签。
3.1.1配DO/DC信号的系统时错误!未定义书签。
3.1.2配RSL信号的控制系统时错误!未定义书签。
3.1.3输入输出口定义和说明错误!未定义书签。
3.1.3.1.输出口错误!未定义书签。
3.1.3.2.输入口错误!未定义书签。
3.2控制器外观图错误!未定义书签。
3.3服务器的使用错误!未定义书签。
3.3.1服务器使用简介错误!未定义书签。
3.3.2操作举例错误!未定义书签。
3.3.3修改数据错误!未定义书签。
3.4调试说明错误!未定义书签。
3.4.1定位错误!未定义书签。
3.4.2定位检验错误!未定义书签。
3.4.3检查接线错误!未定义书签。
3.4.4判定电机旋转方向（使开门命令对应开门、关门命令对应关门）错误!未定义书签。

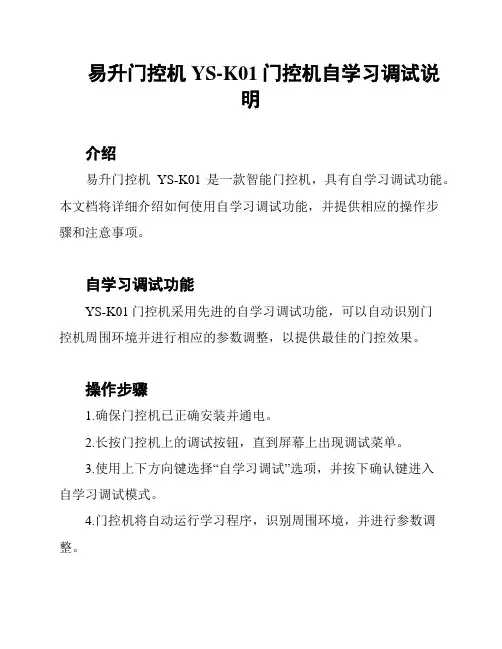

易升门控机YS-K01门控机自学习调试说明
易升门控机YS-K01门控机自学习调试说
明
介绍
易升门控机YS-K01是一款智能门控机，具有自学习调试功能。
本文档将详细介绍如何使用自学习调试功能，并提供相应的操作步
骤和注意事项。
自学习调试功能
YS-K01门控机采用先进的自学习调试功能，可以自动识别门
控机周围环境并进行相应的参数调整，以提供最佳的门控效果。
操作步骤
1.确保门控机已正确安装并通电。
2.长按门控机上的调试按钮，直到屏幕上出现调试菜单。
3.使用上下方向键选择“自学习调试”选项，并按下确认键进入
自学习调试模式。
4.门控机将自动运行学习程序，识别周围环境，并进行参数调整。
5.学习过程中，请确保门控机周围没有其他干扰物，以免影响
学习结果。
6.学习完成后，屏幕上将显示学习结果和相应的参数调整建议。
注意事项
在进行自学习调试前，请确保门控机已正确安装并通电，且工
作正常。
在自学习调试过程中，请确保门控机周围没有其他干扰物，以
免影响学习结果。
若自学习调试失败或出现异常，请联系技术支持或厂家进行进
一步处理。
注意个人安全，不要将手指或其他物品放入门控机的工作区域，避免发生意外伤害。
总结
易升门控机YS-K01的自学习调试功能能够自动识别门控机周
围环境，并进行参数调整，提供最佳的门控效果。
通过按照本文档
所述的操作步骤和注意事项，您可以轻松地使用自学习调试功能，
并获得满意的门控效果。
如有任何问题，请随时联系技术支持或厂家，我们将竭诚为您服务。
Easycon说明书西奥
Easycon说明书西奥Easy-con中分永磁变频门机杭州西子孚信科技有限公司11月目录1 、产品介绍 ..................................................................... 错误!未定义书签。
1.1功能描述错误!未定义书签。
1.2技术参数错误!未定义书签。
1.3工作条件错误!未定义书签。
1.4工作原理错误!未定义书签。
2 、门机安装说明 ............................................................. 错误!未定义书签。
2.1门机安装总图错误!未定义书签。
2.2门机的安装与调整错误!未定义书签。
2.2.1门机的固定错误!未定义书签。
2.2.2门机的调整错误!未定义书签。
2.2.3轿门板安装错误!未定义书签。
2.2.4门刀的安装错误!未定义书签。
2.2.5挂板阻力调节错误!未定义书签。
3 、电气调试 ..................................................................... 错误!未定义书签。
3.1变频器的接线方式错误!未定义书签。
3.1.1配DO/DC信号的系统时错误!未定义书签。
3.1.2配RSL信号的控制系统时错误!未定义书签。
3.1.3输入输出口定义和说明错误!未定义书签。
3.1.3.1.输出口错误!未定义书签。
3.1.3.2.输入口错误!未定义书签。
3.2控制器外观图错误!未定义书签。
3.3服务器的使用错误!未定义书签。
3.3.1服务器使用简介错误!未定义书签。
3.3.2操作举例错误!未定义书签。
3.3.3修改数据错误!未定义书签。
3.4调试说明错误!未定义书签。
3.4.1定位错误!未定义书签。
3.4.2定位检验错误!未定义书签。
3.4.3检查接线错误!未定义书签。
3.4.4判定电机旋转方向（使开门命令对应开门、关门命令对应关门）错误!未定义书签。
易升门机
YS-K01门机控制器说明书前言感谢您购买苏州易升电梯部件有限公司研制的YS-K01门机控制器！YS-K01门机控制器（以下简称控制器），本说明书介绍了如何正确使用控制器，全面介绍了控制器的安装配线、操作与调试、故障对策、保养维护等详细信息。
在使用前，请务必认真阅读本说明书。
同时，请在完全理解产品的安全注意事项后再使用该产品。
使用本说明书请注意：●●●●●●●请妥善保存本说明书，以备后用。
由于产品升级或规格变更，以及为了提高说明书的可读性和准确性，本说明书的内容会及时进行变更。
由于损坏、遗失、或其它原因需要订购说明书时，请与本公司各区域分销商联系，或直接联系本公司技术服务中心。
对于初次使用本产品的用户，应先认真阅读本说明书。
如您在使用中仍有一些不确定的使用问题，请与本公司技术服务中心联系产品保修单在说明书的最后一页，请妥善保存，以备后用。
目录第一章安全信息及注意事项 (1)1.1安全定义 (1)1.2注意事项 (1)第二章控制器的安装配线 (2)2.1接线端子排列 (3)2.1.1电源开关说明 (3)2.1.2输入主回路端子说明 (3)2.1.3输出主回路端子说明 (3)2.1.4控制信号输入输出端子说明 (4)2.1.5 RJ45接口说明 (4)2.1.6状态指示灯说明 (5)2.2控制器接线 (5)第三章控制器的操作 (6)3.1 YS-P01操作器显示说明 (6)3.1.1 YS-P01操作器的显示状态 (8)3.1.2 YS-P01操作器自检 (9)3.1.3 YS-P01恢复默认参数和清除记忆信息显示 (10)3.2 YS-P02操作器显示说明 (12)3.2.1 YS-P02操作器显示状态 (13)3.2.2 YS-P02操作器自检 (15)3.2.3 YS-P02恢复默认参数和清除记忆信息 (17)3.3 YS-P03操作器显示说明 (17)3.3.1 YS-P03操作器显示状态 (18)3.3.2 YS-P03操作器加解用户密码 (20)3.3.3 YS-P03操作器自检 (21)3.3.4 YS-P03恢复默认参数和清除记忆信息显示 (22)3.4参数上传和下载批处理 (23)3.4.1 YS-P01操作器上传和下载参数 (24)3.4.2 YS-P02操作器上传和下载参数 (26)3.4.3 YS-P03操作器上传和下载参数 (28)第四章详细功能介绍 (30)4.1 P0组基本参数 (30)4.2 P1组电机额定参数 (31)4.3 P2组编码器门宽参数 (32)4.4 P3组开门曲线参数 (32)4.5 P4组关门曲线参数 (33)4.6 P5组力矩参数 (34)4.7 P6组高级参数 (35)4.8 P7组矢量控制参数 (36)4.9 P8组开环矢量电机参数 (37)4.10 P9组故障记录参数 (38)第五章控制器的调试 (39)5.1电机调谐（确保P0.06=0） (39)5.2门宽自学习（确保P0.06=0） (39)5.3开关门曲线优化调整 (40)5.3.1开门曲线优化调整 (40)5.3.2关门曲线优化调整 (41)5.4调试结束并入系统自动运行 (42)5.5开关门到位信号 (42)5.6重开门信号 (42)5.7控制器运行历史状态跟踪 (42)5.8软件版本 (42)5.9调试说明 (43)5.9.1调试须知 (43)5.9.2调试步骤 (44)第六章故障诊断及对策 (45)第七章维护保养 (47)7.1日常维护 (47)7.2定期维护 (48)7.3控制器易损件的更换 (48)7.4报废处理 (48)附录 A 功能参数速查表 (49)苏州易升电梯部件有限公司 第一章 安全信息及注意事项第一章 安全信息及注意事项1.1 安全定义危险 标记为危险的信息对于避免安全事故至关重要。
门机控制器使用说明书V1.2
第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片（带LOGO和型号）,更换掉下面的图片操作器指示灯意义：2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。
操作器的显示状态有以下几种状态（根据软件表现更改内容）1.停机状态显示停机状态显示的参数有：输出端子状态、门位置、开门速度、输入端子状态、母线电压，通过》键实现各种状态参数的循环显示选择。
插入实物照片2.运行状态显示运行状态显示的参数有：输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态，通过》键实现各种状态参数的循环显示选择。
插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明：首先按下PRG键，操作器显示-P0-，该菜单为一级菜单显示，然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组；然后按∧键显示P1.01，按ENTER键进入该功能码，该功能码显示值为220，通过按∧键将值修改为230，按ENTER键确认修改,修改完后功能码组显示P1.02，按PRG键退回一级菜单显示-P1-，按PRG键退回停机或运行监视状态。
插入实物照片4．故障状态显示当控制器处于故障状态时，操作器显示故障码，当故障排除后，按下STOP/RESET键复位故障，操作器恢复到停机状态显示。
故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求，设计有控制曲线参数存储和批处理功能。
对于相同门宽、相同型号的门机，可以用同样的曲线参数实现门的开关控制，把经验曲线参数从调试效果良好的门机控制器上传到操作器，再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。
例如：1号门和2号门宽度相同，门机械配置型号相同，1号门运行曲线调试好后，把控制器A 的曲线参数上传到操作器的相应位置，并编好组号，从操作器对应组号位置把曲线经验参数下载到控制器B ，控制器B 就可以实现对2号门的良好开关门控制。
西奥DO3000Easy-con门机简单调试
西奥DO3000Easy-con门机简单调试奥的斯DO3000Easy-con-TJarless-Con门机调试全系列奥的斯及西奥系列服务器查看故障及清除故障西奥SMART同步机轿厢意外移动测试/抱闸⼒矩测试说明西奥调试服务器及系统菜单说明培训（上）西奥调试服务器及系统菜单说明培训（中）西奥调试服务器及系统菜单说明培训（下）西奥系列新增UCMP功能故障排查及解决⽅法西奥SMART井道⾃学习⽅法西奥系列功能参数设置(上)西奥系列常见驱动故障及排除⽅法(上)西奥系列常见驱动故障及排除⽅法(中)西奥系列常见驱动故障及排除⽅法(下)西奥系列查看主板故障及驱动故障清除及常见闪烁的信息西奥系列RS32板轿厢通讯板I/O地址设置外呼板I/O地址设置I/O地址取反设置西奥SMART主板端⼦介绍服务器菜单培训(上)西奥SMART板服务器介绍常⽤的状态输⼊输出信号(中)西奥SMART板⼩键盘介绍说明抱闸⼒矩检测测试⽅法西奥系列ALMCB板HAMCB板井道⾃学习⽅法步骤西奥SMART板⼩键盘使⽤说明菜单西奥系列IO地址设置服务使⽤介绍西奥系列ALMCB和HAMCB板介绍西奥系列主板数码管显⽰AL030操作模式说明西奥系列主板数码管显⽰ER333驱动故障码表西奥SMART主板数码管显⽰Err63驱动故障码表杭州西奥SMART优耐得UCMP测试⽅法和故障码西⼦奥的斯AMCB2板说明及井道⾃⼰学习⽅法⼀、门机介绍1.RS14板：接收从主板发来的开关门信号，发送给门机。
2.P1接⼝：门机开关门到位信号输出，发送给轿厢内通讯版（RS32板）拨码：⽆服务器情况下，⽤于门机的调试（详见门机说明）。
⼆、⽤服务调试门机调试步骤1.M3311，Run comd source更改为02.⼿动开门到门宽⼀半位置，输⼊M332,进⾏门电机⾓度识别。
3.输⼊M334，进⾏门宽⾃学习，门机会先关门到位后，在开门到位，最后再关门到位，门机学习结束，如⽅向不正确可以更改拨码开关1 的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1. 一般调试说明 (21.1 输入输出口定义和说明:如表3-3和3-4所示.......................2 1.2 打开变频器开关...................................................3 1.3 输入密码 (3)1.4 初始化(可选项...................................................4 1.5 定位(可选项.....................................................5 1.6 判定电机旋转方向(可选项.........................................5 1.7 自学习...........................................................6 1.8 门机演示运行.....................................................7 1.9 门机正常状态设置.................................................9 1.10 力矩保护的设定.................................................11 1.11 门机与控制柜连接设置...........................................122. 高级调试步骤 (142.1 准备............................................................14 2.2 设置电机参数....................................................14 2.3 设置电机定位角..................................................14 2.4 设置电机旋转方向................................................15 2.5 设置门刀类型. (16)2.6 自学习..........................................................16 2.7 门机演示运行....................................................16 2.8 门机正常状态设置................................................16 2.9 开关门曲线......................................................173. 参数列表. (183.1 监视参数组......................................................18 3.2 现场调整参数(Field AdjustEEPROM..............................19 3.3 调节器参数Regulator ............................................20 3.4 马达参数MotorParameter ........................................20 3.5 驱动器参数Drive ScalingParameters .............................21 3.6 增强参数EnhancedParameters ....................................21 3.7 VF 参数.........................................................23 4. 常见故障的处理方法 (234.1 自学习故障......................................................23 4.2 门机不开门......................................................24 4.3 控制系统接收不到到达信号........................................24 4.4 门运行到开门限位处无停止........................................24 4.5 开门或关门时撞门 (24)4.6 开始开门或开始关门时速度过快....................................24 4.7 开关门过程中门机有抖动..........................................25 4.8 电机堵转.. (25)4.9 关门不到位时开门................................................25 4.10 门刀噪声.......................................................25 4.11 查看故障. (25w u g a o r1. 一般调试说明在门机调试之前务必保证以下事项:z电梯控制柜里门机类型设为13z根据系统地址表设置门机的相应地址z门刀底板上有防扒刀片螺栓,防扒刀片被提起z电梯处在检修状态z轿顶急停按钮被按下z轿顶与变频器之间电缆正确连接z门机安装完毕,且接线正确,未上电之前,手推拉门,门运行有阻力,拔下电机三相动力插头P4,门运行顺畅。
注:由于变频器具有断电防撞功能,所以在未运行之前,手推拉门有明显阻力。
1.1 输入输出口定义和说明:如表3-3和3-4所示表3-3 输出口定义表3-4 输入口定义P1-1 输出继电器的公共端P1-2 开到位的常开点输出P1-3 开到位的常闭点输出P1-4 关到位的常开点输出P1-5 关到位的常闭点输出P1-6 故障信号的常开点输出P1-7 故障信号的常闭点输出控制器外观图注:图上的圆圈代表各个功能所对应的指示灯电源: 电源正常时常亮。
准备/故障灯: 正常时闪烁,出现故障时常亮。
关门到位输入: 关门到位时,到位开关信号输入,有信号时常亮。
ST1/ST2/ST3: ST 码信号输入,有信号时常亮。
开门到位输出: 开门到位后,变频器输出开门到位信号,有信号时常亮。
关门到位输出: 关门到位后,变频器输出关门到位信号,有信号时常亮。
故障输出: 出现故障后,变频器输出故障信号,有信号时常亮。
保护输出: 无电机输出时灯灭,有电机输出时常亮。
1.2 打开变频器开关打开变频器开关,如果变频器上的电源指示灯亮,则变频器电源正常。
1.3 输入密码z 进入菜单M3311,按翻到最后一个参数:输入密码8888w u g a o r输入密码43215分钟内对服务器不操作,则需要重新输入密码。
1.4 初始化(可选项新门机在调试时候应首先进行参数初始化,进入菜单333,并按确认键进行初始化。
1.5 定位(可选项z 定位:定位要求:空载(不能连皮带,出厂之前已定好,工地不需再定位若需要更换电机或变频器,则换后必须重新定位; 定位步骤:进入电机定位菜单332电机动一下即定位结束,为静态定位。
(注意:电机线上U、V、W 已经标明,按顺序接即可。
z 定位检验定位完成后,在电机安装之前,必须以不同的速度和转动方向运行电机,以确认电机不会发生飞车。
具体方法为:按返回初始界面,进入菜单3315更改电机旋转方向的菜单为3311(0、1之间修改1.6 判定电机旋转方向(可选项z 使开门命令对应开门、关门命令对应关门。
z 按图纸接线,保证插件和端子等牢固。
z 修改操作模式,准备调试。
进入菜单3311中更改run comd source=0。
z 把门拉开一点,进入菜单+ 电机停止,确认电机是否向开门方向运行,如果方向相反,则进入菜单3311,改变1.7 自学习z 进入菜单3312,把Feedback mode 更改为0。
进入菜单,选择以下参数:DOOR -Menu Feedback mode如果该值不为0,则设置为Menu Feedback mode old:0 new:按返回主菜单。
z 进入菜单3311,把运行模式Run comand source 更改为0。
进入菜单0,则设置为0:z 进入菜单334,按确认键,进行自学习。
M334:自学习时门的运行过程为:关门→关门到位→开门→开门到位→关门→关门到位。
自学习完成界面如下:自学习完成后,即最后一次关门到位后,电机处在失能状态(自学习完成后,即最后一次关门到位后,由于门机保持力矩失去,因此会出现“格蹦”的一声响,此时门刀松开。
自学习完成后,进入菜单M3311,可查看“DR half range”的值,如果是中分门机,该值是开门宽度的两倍,如果是旁开门机,该值就是开门宽度。
1.8 门机演示运行具体操作如下:wu g a o rz 进入菜单3312,确认Feedback 参数是否为0,如果不为0,则更改为0。
进入菜单如果该值不为0,则设置为z 进入菜单3311,更改运行模式Run comand source 为2。
如果该值为0,则设置为2(不为0时要先设置为0,再设置为Run comand source old: 2 new:z 进入菜单313,按确认键,进行演示运行。
w u g a o rM313,界面如下:z 在演示模式下可以修改3311和3315中的参数值,可以即时调整曲线参数。
1.9 门机正常状态设置具体操作步骤:z 进入菜单3311,更改Run comand source 的值为0。
进入菜单该值如果不为z 该值设置为old:0 new:DOOR -Menu Drive =3Run comand source old: 0 new:该值如果不为0,则先设置为把该值设置为(运行模式Run comand source:货梯时改为3,客梯时改为5;。
,门机关门到位并力矩保持。
调试结束,必须把防扒刀片螺栓取下。
注:run comd source=3(DO/DC 信号或run comd source=5(ST 码。
假如运行时撞门,判断是开门撞门还是关门撞门,然后相应增大3311菜单中open low dis 或者close low dis 的值。
一般取5~40。
假如关门时门刀声音很大,可以适当增大3311中Close arrive(mm/s的值。
