变压器温度测量
变压器温度计工作原理
变压器温度计工作原理
变压器温度计的工作原理是基于温度对电阻值的影响。
温度计通常使用铂电阻作为感应元件，铂电阻具有与温度成正比的电阻变化特性。
当温度升高时，铂电阻的电阻值会增加；当温度降低时，铂电阻的电阻值会减小。
在变压器温度计中，铂电阻与变压器的温度有直接的热导接触，通过热导，温度可以迅速传递到铂电阻上。
变压器的温度与铂电阻的电阻值之间存在一定的关联关系，这种关联关系通过校准可以得到，通常以温度-电阻的线性关系来表示。
通过测量铂电阻的电阻值，我们可以确定变压器的温度。
通过将电阻值转化为温度值，温度计可以直接显示出变压器当前的温度。
在温度超过设定的阈值时，温度计还可以触发警报或控制系统，以保护变压器免受过热的损害。
变压器绕组温度测量方法
变压器绕组温度测量方法
1. 热敏电阻法，这是一种常见的测量方法，通过在绕组中安装热敏电阻来实时监测温度变化。
热敏电阻的电阻值随温度的变化而变化，通过测量其电阻值可以准确地得知绕组的温度。
2. 红外测温法，利用红外线测温仪可以非接触地测量绕组的温度。
这种方法操作简单，不会对绕组造成影响，但需要注意测量距离和环境温度的影响。
3. 热像仪法，热像仪可以将物体表面的红外辐射转换成图像，通过观察图像可以直观地了解绕组的温度分布情况，是一种非常直观的测量方法。
4. 光纤测温法，利用光纤传感器可以实现对绕组温度的实时监测，这种方法具有高精度、抗干扰能力强等优点。
无论采用何种方法，变压器绕组温度的准确测量都是非常重要的。
在进行测量时，应该选择合适的测量方法，并严格按照操作规程进行操作，以确保测量结果的准确性。
同时，定期对测量设备进
行校准和维护，以确保其测量结果的可靠性。
通过科学的温度监测和管理，可以有效地保障变压器的安全运行。
变压器运行状态监测与分析方法与案例
变压器运行状态监测与分析方法与案例随着电力设备技术的不断发展，变压器作为电力系统中的重要装备，其在电力系统中的重要性日益凸显。
然而，由于变压器的工作环境复杂、负荷变化大、易受电力系统其他设备的影响等因素，变压器的故障率较高，因此对变压器的运行状态进行监测和分析，对于提高电力系统的可靠性和稳定性具有重要的意义。
本文将重点介绍变压器运行状态监测与分析的方法和案例，以期为电力系统工程师提供一些参考。
一、变压器运行状态监测方法1.1 温度监测法变压器温度是反映其运行状态的重要指标。
变压器在运行过程中，绕组内部和外部会产生一定的热量，因此监测变压器的温度变化可以有效地判断变压器的负荷性能变化、故障情况等。
常用的温度监测方法包括：（1）绕组温度监测：通过在变压器绕组内安装温度传感器，实时监测绕组温度的变化情况。
（2）油温监测：通过安装油温传感器，监测变压器油温的变化情况，进而判断变压器的运行状况。
1.2 气体检测法变压器故障时，会产生一些特殊的气体，如氢气、甲烷、乙烯等。
因此，通过监测变压器内的气体变化情况，可以判断变压器故障的类型和程度。
常用的气体检测法包括：（1）氢气检测：氢气检测是监测变压器内部故障的一种有效方法。
通过监测变压器内部氢气浓度的变化，可以判断变压器绝缘材料的老化、某一部分绕组的短路等情况。
（2）热失控检测：如果变压器内部存在热失控现象，会产生大量的乙烯和甲烷等气体，因此可以通过检测变压器内部乙烯和甲烷的浓度变化来判断变压器是否存在热失控现象。
1.3 振动检测法变压器在运行过程中，受到负荷的影响，会产生一定的振动。
因此，通过监测变压器的振动情况，可以判断变压器的运行状况。
常用的振动检测法包括：（1）加速度传感器：通过在变压器周围固定加速度传感器，监测变压器的振动情况，进而判断变压器的安装质量和工作状态。
（2）声波传感器：通过安装声波传感器，检测变压器内部的噪声情况，可以判断变压器内部是否存在某种故障。
变压器绕组温度计说明书
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T O+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR（WTYK）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT（XST）数显仪或计算机系统，实现同步显示、控制变压器绕组温度，确保变压器正常运作。
二、型号说明:B W R - 04 TH适用于湿热带开关数目绕组温度计变压器类产品用输出信号:1. 直接输出DC（4-20）mA电流信号，也可通过XMT数显仪显示其相应温度同时输出DC（4-20）mA电流信号及DC（0-5）V电压信号；2. 直接输出端为DC（4-20）mA电流信号，也可通过XST数显仪显示其相应温度同时输出RS-485计算机接口。
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR三、产品成套性：绕组温度计组成有二部分：1、现场一只嵌装电热元件及BL型电流匹配器的温度控制BWR（WTYK）-04，如图1所示；2、中心机房一台遥测控制仪XMT、(XST)。
四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。
变压器温度计的安装要求
变压器温度计的安装要求一、引言变压器温度计是用来测量变压器内部温度的一种仪器，它的安装位置和方式对于准确测量变压器温度至关重要。
本文将介绍变压器温度计的安装要求，以确保测量结果的准确性和可靠性。
二、安装位置选择1. 温度计应安装在变压器油箱内部，通常选择距离高压绕组和低压绕组较近的位置，以便准确测量变压器内部的温度变化。
2. 安装位置应远离变压器的热源，例如冷却器、加热元件等，以免受到外界热源的干扰，影响温度测量的准确性。
3. 温度计应安装在变压器的油面附近，以便及时感知变压器油的温度变化，从而保护变压器的安全运行。
三、安装方式1. 温度计的安装应尽量避免与变压器内部的其他元件接触，避免对变压器内部结构造成损坏或影响正常运行。
2. 温度计的安装应采用固定方式，确保其稳定性，避免由于振动或其他外力导致温度计的松动或脱落。
3. 温度计的安装位置应便于观察和读取温度值，以方便运维人员及时监测变压器的工作状态。
四、温度计的连接1. 温度计的连接线应选择高温、耐腐蚀的材料，以确保信号传输的可靠性和稳定性。
2. 温度计的连接线应采用专用的接线方式，保证连接的牢固和耐高温环境的要求。
3. 温度计的连接线应远离变压器的高压绕组和低压绕组，避免干扰和接地故障的发生。
五、温度计的校准和维护1. 温度计的校准应按照国家和行业标准进行，以确保测量结果的准确性和可靠性。
2. 温度计的校准周期应根据实际情况和要求确定，一般建议每年进行一次校准。
3. 温度计的维护应定期进行，包括清洁温度计表面、检查连接线路的松动情况等，以确保温度计的正常工作和准确测量。
六、结论变压器温度计的安装位置和方式对于准确测量变压器内部温度至关重要。
正确选择安装位置，采用适当的安装方式，连接可靠的连接线，以及定期进行校准和维护，可以保证温度计的准确性和可靠性，进而保护变压器的安全运行。
希望本文介绍的变压器温度计的安装要求对读者有所帮助。
变压器温度测试方法

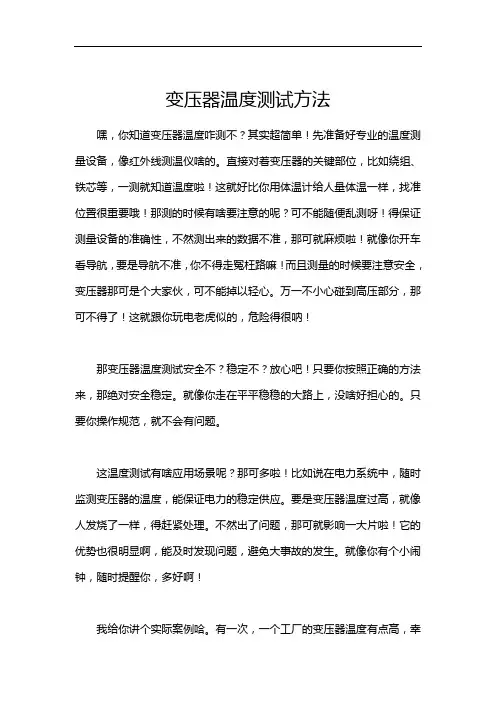

变压器温度测试方法
嘿，你知道变压器温度咋测不？其实超简单！先准备好专业的温度测量设备，像红外线测温仪啥的。
直接对着变压器的关键部位，比如绕组、铁芯等，一测就知道温度啦！这就好比你用体温计给人量体温一样，找准位置很重要哦！那测的时候有啥要注意的呢？可不能随便乱测呀！得保证测量设备的准确性，不然测出来的数据不准，那可就麻烦啦！就像你开车看导航，要是导航不准，你不得走冤枉路嘛！而且测量的时候要注意安全，变压器那可是个大家伙，可不能掉以轻心。
万一不小心碰到高压部分，那可不得了！这就跟你玩电老虎似的，危险得很呐！
那变压器温度测试安全不？稳定不？放心吧！只要你按照正确的方法来，那绝对安全稳定。
就像你走在平平稳稳的大路上，没啥好担心的。
只要你操作规范，就不会有问题。
这温度测试有啥应用场景呢？那可多啦！比如说在电力系统中，随时监测变压器的温度，能保证电力的稳定供应。
要是变压器温度过高，就像人发烧了一样，得赶紧处理。
不然出了问题，那可就影响一大片啦！它的优势也很明显啊，能及时发现问题，避免大事故的发生。
就像你有个小闹钟，随时提醒你，多好啊！
我给你讲个实际案例哈。
有一次，一个工厂的变压器温度有点高，幸
好及时用温度测量设备测出来了，赶紧采取措施，不然可就出大事啦！这就说明，变压器温度测试真的很重要啊！
变压器温度测试就是这么简单又实用。
赶紧行动起来，让你的变压器健健康康的吧！。
变压器油温怎么测？
变压器油温怎么测？变压器是电力系统中重要的一次设备，其运行可靠性对电力系统安全可靠运行关系极大。
据相关资料统计，110kV及以上变压器的平均事故率约为0.69%，其中因绕组超温运行，导致绝缘老化，绕组被击穿，变压器烧毁事故占有相当大比例。
变压器非电量保护中的重瓦斯保护实际上也是间接反应变压器温度异常情况。
由此可见，变压器温度的测量对于变压器事故的预警以及及时动作有着极其重要的意义。
变压器的使用寿命取决于它的绕组温度，绕组温度对绝缘材料起着决定性作用。
当变压器绕组绝缘温度在80～130℃范围内，温度每升高6℃，其绝缘老化速度将增加一倍，即绝缘寿命就降低1/2，这就是绝缘老化的“六度法则”。
变压器运行中，一般规定85℃为上层油温的界限，在东营地区，当上层油温达到80℃以上时会发出告警信号“XX主变本体油温高告警”、“XX主变本体油温过高告警”。
油浸式变压器的运行温度，包括变压器油温和变压器绕组温度。
变压器一般会在外壳顶部安装有插入变压器油内部的测温槽，通过在其中设置测温元件测量变压器油温。
由于测量的对象是在变压器顶层的油，因此我们通常称其为变压器顶层油温。
由于变压器绕组中流过负荷时会产生热量，因此运行中的变压器绕组温度一定高于变压器油的温度。
其中对变压器绝缘老化影响最严重的，是变压器内部最热点的温度，我们称其为变压器热点温度。
变压器热点一般是在变压器绕组靠近端部的某个位置。
由于无法准确定位，精确测量，因此我们往往用变压器绕组温度来替代变压器热点温度，作为监视变压器内部热点温度的一种手段。
因此油浸式变压器上一般会配置变压器顶层油温表和变压器绕组温度表。
温度表上的黑指针指示实际的运行温度，红指针指示设定的上限报警温度。
当变压器上层油温超过该值时会报警，两指针相碰使电接点导通，发出报警信号，并且红针上有个突起，当油温超过运行中最高温度时，黑指针就会带动红指针转动，此时红针表示运行中所达到的最高温度变压器绕组温度可以认为是变压器顶层油温与绕组对油的温升两者的叠加。
变压器油温和绕组温度的测量原理
变压器油温和绕组温度的测量原理目前，变压器绕组热点温度测量方法有直接测量法、热模拟测量法和间接计算测量法。
直接测量方法是在变压器绕组直接埋设传感器，使用温度测量仪测量显示绕组温度。
成熟的方法是使用光纤技术，在变压器绕组制造过程中埋入光纤，埋入点越多越精确。
但维护技术复杂，成本昂贵，主要用于变压器在实验过程中于热模拟测量法进行比较，校对热模拟测量的误差。
热模拟测量方法是根据变压器负载损耗与负载电流成正比平方关系而发展的一种绕组测量方法。
绕组温度表在油温表的基础上配备一台电流匹配器和电热元件，通过温度叠加来反映变压器绕组温度。
这种测温方法具有简单、适用的特点，但误差较大。
间接计算测量方法是根据国际电工委员会推荐的油浸式电力变压器绕组热点计算公式，通过计算各种关键参数和变压器负载电流值来计算绕组热点温度。
这个公式是公认的经典方法，具有相当的精度。
本文以美国威斯科勒公司生产的Advantage CT型产品为例，介绍这种智能化仪表在温度运算方面的参数应用。
Transformer Advantage CT 是一种紧凑、全电子、可编程的智能型的用于精确和可靠测量油浸式变压器温度的仪表，在这个仪器中应用了摩托罗拉公司ColdFire 微处理器，可以监控顶层油温、负载电流、和模拟计算绕组温度。
模拟计算绕组温度使用了13个关键的变压器参数和公认的变压器温度运算法则。
而不是仅仅通过测量线电流来运算绕组温度值。
WTA（绕组温度运算）使用了基于逻辑和数学关联的方程式，即油浸式变压器IEEE标准C57.92-1995。
这个标准包含比AdvantageWTA更多的变量，许多变量是基于安装的变压器特性，但并不是都有用途。
因此WTA 放弃了一些不切实际的变量。
Advantage 专注于使用最新的知识来设计仪表，在绕组温度测量方面具有优势地位。
下边重点介绍与WTA有关的13个变量1．绝缘油类型绝缘油包括矿物油和硅油。
矿物油用于高温变压器，具有高热传导和高阻抗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量装置（包括油位计及油位信号器、油温温度计及温度信号器、测温电阻、绕组温度信号器、变送器等）;
1 、变压器油温监测
变压器油温应采用铂热电阻(Pt100)三线制测量方式测量，变压器油温保护及监测由铂热电阻和数字式温度显示调节仪联合组成。
数字式温度显示调节仪应输出一路4～20mA模拟量至全厂计算机监控系统；另外，应分别输出一对温度过高信号接点和一对油温升高信号接点至变压器保护系统。
数字式温度显示调节仪的安装位置应便于观察。
2 、变压器线圈温度监测
变压器线圈温度保护仪应输出一路4～20mA模拟量至全厂计算机监控系统；另外，应分别输出一对线圈温度过高信号接点和一对线圈温度升高信号接点至变压器保护系统。
变压器线圈温度测量装置（包括信号源、测量及转换装置等）均应由卖方成套供货，如采用电流测量法，要求高压套管内所配电流互感器精度为0.2级
静电干扰．空间射频干扰
15．耐压试验：AC2500V．50 Hz．60S
BWDK-3207干式变压器温度控制器干式变压器温度控制仪需注意事项：
1如果已经开孔，请注意安装尺寸，以免开孔过大或过小无法安装。
2本温控仪有两部分:主体和传感器。
如果是更换旧产品需注意传感器是否配套的问题。
一般来说，厂家不同，传感器的接口和协议也不同，无法交叉配套使用。
、
3风机电压。
通常都是单相风机，即220V电源，特殊一点则是三相风机，电压为380V。
4是否需要带通讯接口，一般为两种：RS485接口或4-20mA模拟量输出。
