含脱粘界面颗粒性复合材料的有效热膨胀系数
含脱粘界面颗粒性复合材料的有效热膨胀
系数
论文导读：热膨胀本征应变。
实际上三相胞元脱粘界面处不存在应力。
由于基体和颗粒夹杂热膨胀系数失配而产生热应力为。
相胞元，含脱粘界面颗粒性复合材料的有效热膨胀系数。
关键词：热膨胀本征应变，三相胞元，Eshelby-Mori-Tanaka方法，热膨胀系数
1 引言
颗粒性复合材料由于其优异的性能在工程实际中得到广泛应用[1]，但是在高温条件下工作的复合材料构件不可避免地产生热膨胀，导致结构尺寸发生变化而产生热变形，过大的热变形会导致结构破坏，这就要求材料具有很强的高温稳定性和低的热膨胀系数。
而对复合材料的热膨胀系数进行预报是细观力学界研究的重要内容之一，也是对材料进行热分析的基础。
当前，对于复合材料热膨胀系数预报多见于单向或长纤维复合材料[2-5]，而对于颗粒性复合材料研究较少[6]。
姚占军等人利用二相胞元法预报了颗粒增强镍基合金复合涂层的热膨胀系数，但其所建立的模型中并未考虑界面因素影响[8]。
本文基于细观力学理论建立了包含脱粘界面在内的复合材料四相模型，如图1所示；将颗粒夹杂、脱粘界面和基体壳简化为椭球三相胞元；根据Eshelby-Mori-Tanaka方法推导得到颗粒夹杂和脱粘界面的热膨胀本征应变，进而求出三相胞元的热膨胀系数；考虑到三相胞元在复合材料中随机分布，应用坐标变换公式得到复合材料平均热膨胀应变，进而求得复合材料的热膨胀系数。
2 热膨胀本征应变
取出一个三相胞元如图2所示，设三相胞元、颗粒夹杂以及脱粘界面体积分别为V为V1为V2，颗粒夹杂和基体的弹性常数分别为L1和L0，热膨胀系数分别为和。
论文大全，三相胞元。
当温度变化ΔT时，由于基体和颗粒夹杂热膨胀系数失配而产生热应力为
（1）
式中，为颗粒与裂纹相互作用引起的扰动应变。
利用Mori-Tanaka方法和Eshelby等效夹杂理论可知颗粒中应力为：（2）
其中，
（3）
式中，为是基体与颗粒的应变差值，是颗粒的等效本征应变，是基体和颗粒热失配应变，
（4）
此处
（5）
由于颗粒各向同性，我们知道
（6）
假设脱粘界面中存在应力，其弹性常数为，则根据式（2）得到：（7）
（8）
其中，为脱粘界面与基体的应变差值，为脱粘界面的的Eshelby张量[7]。
论文大全，三相胞元。
论文大全，三相胞元。
实际上三相胞元脱粘界面处不存在应力，即，因此有
（9）
根据三相胞元内部扰动应力自平衡条件:
(10)
这里将(1)、(2)式代入(10)式得
(11)
式中，
将（3）和（11）式代入到（2）式得
（12）
上式，
其中，
将（11）和(12)式代入到（9）得到
（13）
式中
3 三相胞元等效热膨胀系数
体积为V的三相胞元的平均应变可以借助总量平衡的方法得到（14）
将（3）、（8）和（11）式代入（14）得到
（15）
将（12）和（13）式代入（15）得到
（16）
式中，
矩阵K为3×3阶对称矩阵，可写成如下形式
（17）
式中Ki由颗粒和脱粘界面的Eshelby张量以及基体和颗粒的弹性常数确定。
论文大全，三相胞元。
根据（16）和（17）可知
（18）
由此可得到三相胞元的热膨胀系数为：
（19）
4 复合材料的有效热膨胀系数
假设三相胞元椭球的三个主半轴长为，三相胞元椭球形颗粒为横观各向同性材料，其中为材料的对称轴，并且。
论文大全，三相胞元。
三相胞元颗粒在复合材料中随机分布，并设轴与x，y，z轴分别成，，角。
当无限大体内部温度改变时，单个三相胞元颗粒产生的热膨胀应变为：(20)
再由应变换轴公式知单个三相胞元颗粒在坐标轴x，y和z方向的热膨胀应变为：
（21）
因为三相胞元颗粒在复合材料中随机分布，材料的平均热膨胀应变为
所有颗粒的热膨胀应变关于随机后的均值，取分布函数为，则有（22）
经积分得
（23）
由上式可看出复合材料为各向同性，进而求出复合材料的有效热膨胀系数为
(24)
图3给出含有脱粘界面体积分数分别为0.03%、0.05%和0.07%时，复合材料有效热膨胀系数随颗粒含量变化曲线。
从中可以看出，复合材料有效热膨胀系数随着颗粒含量的增加而减小，主要因为颗粒的热膨胀系数大于基体的热膨胀系数，其含量越大，对复合陶瓷的热膨胀系数影响也越大；另外，脱粘界面含量越高，热膨胀系数也越小，因为复合材料在受热膨胀时，微裂纹存在会降低颗粒对基体的影响，满足一般规律。
图4给出含界面体积分数分别为0.03%、0.05%和0.07%时，复合材料有效热膨胀系数的尺度效应。
论文大全，三相胞元。
从中可以看出复合材料热膨胀系数随颗粒直径增加而减小，因为颗粒的热膨胀系数大于基体的热膨胀系数，直径越大，单个颗粒的影响也大。
5结论
1）本文基于细观力学方法建立了包含脱粘界面在内的复合材料四相模型，将颗粒夹杂、脱粘界面和基体壳简化为椭球三相胞元，并根据Eshelby-Mori-Tanaka方法得到颗粒夹杂和脱粘界面的热膨胀本征应变，
推导出三相胞元的纵向和横向热膨胀系数；
2）根据三相胞元的方位随机性，结合应力应变换轴公式确定复合材料平均应变，进而求得复合材料热膨胀系数；
3）数值结果表明：随着颗粒夹杂含量增加，复合材料有效热膨胀系数会减小；另外，复合材料有效热膨胀系数具有较强的尺度效应，随着颗粒直径的增加，热膨胀系数会降低。
参考文献[1]Wang Junying, Ni Xinhua, Yang Qizhi.Study of thermal fatigue resistance of a composite coating made by a vacuumfusion sintering method[J]. International Journal of Plant Engineering andManagement 2003,8: 60-64.[2]Z Haktan Karadeniz, Dilek Kumlutas. Anumerical study on the coefficients of thermal expansion of fiber reinforcedcomposite materials[J]. Composite Structures, 2005, 55(1): 1-10.[3]孙志刚,宋迎东,高希光,高德平.细观结构对复合材料热膨胀系数的影响研究[J].应用力学学报, 2004,21(2):146-151.。
复合材料界面设计与优化考核试卷
B.增强体的表面形貌
C.基体树脂的固化程度
D.界面层的厚度
14.以下哪些方法可以用于评估复合材料的界面性能？（）
A.力学测试
B.热分析
C.微观结构观察
D.电化学测试
15.以下哪些因素可能导致复合材料界面脱粘？（）
A.界面结合力不足
B.界面相容性差
C.过高的界面层厚度
D.外部应力集中
B.降低材料的成本
C.改善材料的加工性能
D.以上都对
2.以下哪种方法常用于复合材料界面的优化？（）
A.有限元分析
B.实验设计
C.神经网络
D.以上都对
3.复合材料界面结合力的主要类型是（）
A.粘结力
B.摩擦力
C.化学键
D.以上都对
4.下列哪种方法不适用于界面结合力的测试？（）
A.拉伸测试
B.剪切测D
20. D
二、多选题
1. ABCD
2. ABC
3. AC
4. ABC
5. ABD
6. ABC
7. ABC
8. ABCD
9. ABC
10. ABC
11. ABCD
12. ABC
13. ABC
14. ABCD
15. ABCD
16. ABCD
17. ABC
18. ABC
19. ABCD
D.紫外可见光谱
11.以下哪些因素会影响复合材料界面的湿热稳定性？（）
A.基体与增强体的吸水性
B.界面相容剂的耐水性
C.界面结合力
D.环境温度和湿度
12.以下哪些是界面优化时需要考虑的物理性能？（）
A.界面结合力
基于内聚力模型的颗粒增强耐火材料界面脱粘力学性能研究
基于内聚力模型的颗粒增强耐火材料界面脱粘力学性能研究王元仕;王志刚;刘昌明【摘要】采用基于内聚力模型的Surface-based cohesive法对耐火材料界面相的力学行为进行模拟,仿真再现了耐火材料界面脱粘的整个过程.研究了受载形式、颗粒相形状以及分布方式对界面力学性能的影响.结果表明,界面脱粘可以分为界面承载、界面损伤和损伤扩展三个阶段.圆形颗粒情况下,界面损伤最先出现在垂直加载方向的界面两端附近,受拉时界面脱粘过程较快,且最大应力值大于受压状态;椭圆形颗粒情况下,界面损伤最先出现在长轴端部附近,脱粘所需时间稍长于圆形颗粒,且=45°倾斜的椭圆形颗粒界面上应力最小.【期刊名称】《机械设计与制造》【年(卷),期】2016(000)006【总页数】4页(P208-210,214)【关键词】内聚力模型;耐火材料;界面脱粘;力学性能【作者】王元仕;王志刚;刘昌明【作者单位】武汉科技大学冶金装备及控制教育部重点实验室,湖北武汉430081;武汉科技大学冶金装备及控制教育部重点实验室,湖北武汉430081;武汉科技大学冶金装备及控制教育部重点实验室,湖北武汉430081【正文语种】中文【中图分类】TH16耐火材料广泛应用于各类高温容器件及工业窑炉的内衬结构中，是高温工业不可或缺的重要组成部分。
然而耐火材料恶劣的使用环境、复杂的工况严重制约着其使用寿命。
作为一种多孔、多相（颗粒相、基质相、界面相）的复合材料，耐火材料内部颗粒相与基质相之间的界面相是影响其细观力学的重要部分。
界面相在很大程度上对耐火材料整体的宏观力学性能、材料强度及其破坏失效机制有着显著的影响。
因此，研究耐火材料在不同受载形式、不同颗粒形状及分布方式的情况下，界面相损伤的起始位置、损伤演化规律具有重要的意义。
目前，国内外学者在复合材料界面力学性能的研究方面已经取得了一定的进展和成果。
文献[1]采用不同的剪切强度作为判断损伤准则，分析了界面层脱粘的过程。
复合材料组合件脱粘缺陷分析及消除
复合材料组合件脱粘缺陷分析及消除1. 引言1.1 背景介绍复合材料是一种由两种或两种以上的不同材料组合而成的新材料，具有轻质、高强度、耐热、耐腐蚀等优点，被广泛应用于航空航天、汽车制造、建筑领域等。
随着复合材料在工业生产中的应用日益广泛，复合材料组合件作为其中的一个重要应用领域，也逐渐受到重视。
在复合材料组合件的制造和使用过程中，脱粘缺陷是一个常见的问题。
脱粘缺陷指的是复合材料中各层之间或者复合材料与其他材料之间的粘接失效现象，导致组合件的强度和耐久性受到影响。
脱粘缺陷的存在会对组合件的安全性和可靠性造成严重威胁，因此对脱粘缺陷的形成机理进行深入分析，研究相关的检测方法和处理技术，对于保证复合材料组合件的质量和性能具有重要意义。
本文旨在对复合材料组合件脱粘缺陷进行全面的分析和研究，为解决这一问题提供参考依据。
1.2 研究目的本研究旨在对复合材料组合件脱粘缺陷进行深入分析，探讨其形成机理，并探讨有效的检测方法和处理技术。
通过对脱粘缺陷的案例分析和实验研究，解决该问题的关键技术，为减少脱粘缺陷的发生提供有效的方法和建议。
通过本研究，可以总结复合材料组合件脱粘缺陷的成因及消除方法，为未来的研究提供参考，并为相关行业的生产和质量控制提供技术支持。
2. 正文2.1 脱粘缺陷的形成机理分析复合材料组合件脱粘缺陷是指在复合材料组合件的不同层间或不同部件之间产生粘结层失效的现象。
其形成机理主要包括以下几个方面：材料本身的性质不匹配是导致脱粘缺陷的一个重要原因。
复合材料的热膨胀系数、弹性模量、强度等性能与粘结材料的性能差异较大时，在温度变化或受力作用下易导致粘结层失效。
表面处理不当也会导致脱粘缺陷的形成。
表面处理不良会导致粘结面的粗糙度增大，降低了粘结强度，易导致脱粘失效。
加工工艺不当也是脱粘缺陷形成的原因之一。
过高的压力或温度，以及不恰当的固化时间等都会导致复合材料粘结不良，最终导致脱粘现象出现。
复合材料组合件脱粘缺陷的形成机理是一个复杂的过程，需要综合考虑材料性质、表面处理、加工工艺等多个因素的影响。
复合材料的力学模型与性能预测
复合材料的力学模型与性能预测在当今的工程领域，复合材料因其优异的性能而备受关注。
从航空航天到汽车制造，从体育用品到医疗设备，复合材料的应用日益广泛。
然而，要充分发挥复合材料的优势，准确理解其力学行为和预测其性能至关重要。
复合材料是由两种或两种以上具有不同物理和化学性质的材料组合而成的多相材料。
这些不同的组分相互作用，赋予了复合材料独特的性能。
常见的复合材料包括纤维增强复合材料（如碳纤维增强复合材料、玻璃纤维增强复合材料）和颗粒增强复合材料等。
为了研究复合材料的力学行为，科学家们建立了各种各样的力学模型。
其中，微观力学模型着重从材料的微观结构出发，分析单个纤维或颗粒与基体之间的相互作用。
通过这种模型，可以了解复合材料在微观尺度上的应力和应变分布，进而预测其整体性能。
例如，对于纤维增强复合材料，常用的微观力学模型有混合法则和等效夹杂模型。
混合法则基于材料的体积分数和各组分的性能，简单地对复合材料的性能进行估算。
虽然这种方法相对简单，但在一些情况下可能会产生较大的误差。
等效夹杂模型则将纤维视为等效的夹杂体，通过复杂的数学推导来计算复合材料的等效性能，其预测结果通常更为准确。
宏观力学模型则将复合材料视为均匀的连续体，不考虑其微观结构。
这种模型主要用于分析复合材料在宏观尺度上的力学响应，如梁、板等结构的弯曲、拉伸和压缩等行为。
常见的宏观力学模型包括经典层合板理论和有限元方法。
经典层合板理论将复合材料层合板视为由多层不同方向的单层板组成，通过叠加各单层板的贡献来计算层合板的整体性能。
这一理论在工程中得到了广泛的应用，但它对于复杂的加载情况和边界条件的处理能力有限。
有限元方法则是一种更为强大的工具，它可以模拟各种复杂的几何形状、加载条件和边界约束。
通过将复合材料结构离散为有限个单元，并对每个单元的力学行为进行分析，最终得到整个结构的响应。
有限元方法在复合材料的设计和分析中发挥着重要的作用，但它需要较高的计算资源和专业的软件支持。
复合材料的界面性能与优化分析
复合材料的界面性能与优化分析在当今的材料科学领域，复合材料因其优异的性能而备受关注。
复合材料是由两种或两种以上不同性质的材料通过物理或化学的方法组合在一起而形成的一种新型材料。
其性能不仅取决于各组成材料的性能，还在很大程度上取决于它们之间的界面性能。
复合材料的界面是指两种或多种材料相接触的区域。
这个区域虽然很薄，但对复合材料的整体性能有着至关重要的影响。
界面性能的优劣直接关系到复合材料在使用过程中的力学性能、物理性能、化学性能以及耐久性等。
首先，从力学性能方面来看，良好的界面结合能够有效地传递载荷。
当复合材料受到外力作用时，如果界面结合强度不足，就容易在界面处产生脱粘、开裂等现象，从而导致复合材料的强度和刚度下降。
相反，强界面结合可以使各组分材料协同工作，充分发挥各自的优势，提高复合材料的力学性能。
例如，在纤维增强复合材料中，纤维与基体之间的界面结合强度对复合材料的拉伸强度、弯曲强度和冲击强度等都有着显著的影响。
其次，在物理性能方面，界面性能也起着关键作用。
复合材料的热传导、电传导、热膨胀等物理性能都与界面的结构和性质密切相关。
例如，在金属基复合材料中，如果界面处存在大量的缺陷和杂质，会严重阻碍热和电的传导，降低复合材料的导热和导电性能。
此外，界面的存在还会影响复合材料的热膨胀系数，如果界面结合不良，在温度变化时容易产生热应力，导致复合材料的变形和破坏。
化学性能方面，界面是复合材料与外界环境相互作用的前沿阵地。
界面的化学稳定性决定了复合材料的耐腐蚀性、抗氧化性等化学性能。
如果界面处容易发生化学反应，如氧化、腐蚀等，就会削弱复合材料的性能，缩短其使用寿命。
例如，在聚合物基复合材料中，界面的亲水性或疏水性会影响其对水分的吸收和扩散，进而影响复合材料的耐湿性和耐老化性能。
那么，如何优化复合材料的界面性能呢？这需要从多个方面入手。
一方面，可以通过对原材料的表面处理来改善界面性能。
例如，对于纤维增强复合材料，可以对纤维表面进行氧化、涂层等处理，增加纤维与基体之间的化学键合和物理结合，提高界面结合强度。
含孔隙及界面热阻的复合材料有效导热系数

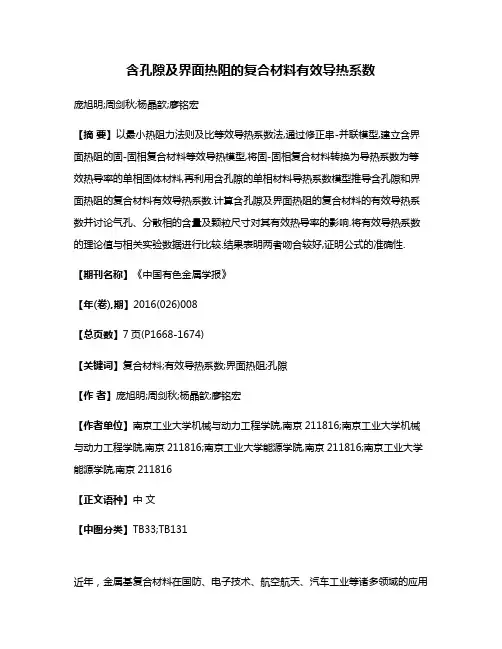

含孔隙及界面热阻的复合材料有效导热系数庞旭明;周剑秋;杨晶歆;廖铭宏【摘要】以最小热阻力法则及比等效导热系数法,通过修正串-并联模型,建立含界面热阻的固-固相复合材料等效导热模型,将固-固相复合材料转换为导热系数为等效热导率的单相固体材料,再利用含孔隙的单相材料导热系数模型推导含孔隙和界面热阻的复合材料有效导热系数.计算含孔隙及界面热阻的复合材料的有效导热系数并讨论气孔、分散相的含量及颗粒尺寸对其有效热导率的影响.将有效导热系数的理论值与相关实验数据进行比较.结果表明两者吻合较好,证明公式的准确性.【期刊名称】《中国有色金属学报》【年(卷),期】2016(026)008【总页数】7页(P1668-1674)【关键词】复合材料;有效导热系数;界面热阻;孔隙【作者】庞旭明;周剑秋;杨晶歆;廖铭宏【作者单位】南京工业大学机械与动力工程学院,南京211816;南京工业大学机械与动力工程学院,南京211816;南京工业大学能源学院,南京211816;南京工业大学能源学院,南京211816【正文语种】中文【中图分类】TB33;TB131近年，金属基复合材料在国防、电子技术、航空航天、汽车工业等诸多领域的应用越来越广泛，其传热特性一直是研究热点[1−8]。
对于电子封装材料，随着电子元器件更高集成度、更快运行速度和更大容量的要求，散热问题直接影响电子器件的可靠性。
SiC/Al、金刚石/Cu等为代表的金属基复合材料具有较好的可焊接性，但导热性能不高，严重制约现代电子技术的发展[9]。
科研人员研究了成分及热处理工艺对复合材料显微组织和相结构的关系，并深入探索其对导热性能的影响[2−5]。
目前，研究人员通过等离子喷涂等方法制备金属陶瓷复合材料太阳能选择性吸收涂层，研究表明其导热系数不仅显著影响太阳能集热器的总热损系数，且较低的热导率将使涂层本身的温度升高，进而涂层发射率随温度的升高迅速增加，降低光热转换效率[10−12]。
复合材料的微观结构与性能分析
复合材料的微观结构与性能分析在当今科技高速发展的时代，复合材料凭借其优异的性能在众多领域中得到了广泛的应用，从航空航天到汽车制造，从电子设备到生物医学，几乎无处不在。
而要深入理解复合材料的性能优势，就必须从其微观结构入手进行分析。
复合材料是由两种或两种以上具有不同物理和化学性质的材料组合而成的多相材料。
其微观结构的复杂性和多样性决定了其性能的独特性。
从微观角度来看，复合材料通常由增强相、基体相以及两者之间的界面相组成。
增强相是赋予复合材料高强度、高刚度等优良性能的关键成分。
常见的增强相包括纤维（如碳纤维、玻璃纤维等）、晶须和颗粒。
以碳纤维为例，其具有极高的强度和模量，这是由于碳纤维的原子结构排列规整，碳原子之间的共价键结合力强。
当碳纤维作为增强相分布在基体中时，能够有效地承担外部载荷，从而显著提高复合材料的整体强度和刚度。
基体相则起到将增强相连接在一起，并传递和分散载荷的作用。
常见的基体材料有聚合物（如环氧树脂、聚酯树脂等）、金属（如铝、钛等）和陶瓷（如氧化铝、氮化硅等）。
基体相的性能不仅影响复合材料的加工性能，还对其耐腐蚀性、耐热性等方面有着重要影响。
例如，聚合物基体通常具有良好的成型性能和韧性，但耐热性相对较差；而陶瓷基体则具有优异的耐高温性能，但脆性较大。
界面相是增强相与基体相之间的过渡区域，其性能对复合材料的整体性能起着至关重要的作用。
一个良好的界面能够有效地传递载荷，防止在界面处产生应力集中，从而提高复合材料的强度和韧性。
界面的结合强度、化学相容性和物理相容性等因素都会影响界面性能。
如果界面结合过弱，在受到载荷时容易发生脱粘，导致复合材料过早失效；而界面结合过强，则可能限制了复合材料的韧性。
复合材料的微观结构特征对其力学性能有着显著的影响。
例如，增强相的含量、分布和取向会直接影响复合材料的强度和刚度。
当增强相含量增加时，复合材料的强度和刚度通常会相应提高，但同时也可能会导致其韧性下降。
ZrW2O8基可控热膨胀复合材料热物性研究的开题报告
ZrW2O8基可控热膨胀复合材料热物性研究的开题
报告
一、选题背景及研究意义
可控热膨胀材料被广泛应用于热控制领域，其热膨胀系数可以通过控制其组成和微结构得到精确的调控，可以在热膨胀系数匹配问题上得到解决。
而复合材料是近年来大力发展的一类材料，其中ZrW2O8基复合材料具有良好的热稳定性和耐高温性能，是可控热膨胀材料的理想载体。
因此，对ZrW2O8基可控热膨胀复合材料的热物性研究具有重要的理论意义和应用价值。
二、研究内容及方法
本课题将通过实验研究ZrW2O8基可控热膨胀复合材料的热物性，研究内容包括材料热膨胀系数、热传导系数、热导率等。
具体研究方法包括：
1、制备不同组成的ZrW2O8基可控热膨胀复合材料；
2、采用热膨胀仪测试材料的热膨胀系数；
3、采用热导仪测试材料的热传导系数和热导率；
4、分析实验结果，探讨影响热物性的因素。
三、研究预期成果
通过实验研究，预计可以得到不同组成的ZrW2O8基可控热膨胀复合材料的热物性数据，并探讨其影响因素。
本研究的预期成果包括：
1、得到一系列ZrW2O8基复合材料的热膨胀系数和热导率数据；
2、揭示不同组成条件对热物性的影响规律；
3、为进一步研究ZrW2O8基复合材料在热控制领域的应用提供理论依据。
四、研究进度安排
研究进度安排如下：
1、第一年：制备ZrW2O8基复合材料，测试热膨胀系数；
2、第二年：测试热传导系数和热导率；
3、第三年：分析实验结果，撰写论文。
复合材料组合件脱粘缺陷分析及消除
复合材料组合件脱粘缺陷分析及消除复合材料组合件是由多种材料组合而成的结构件，在使用过程中，有时可能会出现脱粘缺陷，影响组合件的性能和使用寿命。
对复合材料组合件脱粘缺陷进行分析和消除是十分重要的。
脱粘缺陷是指组合件的不同材料之间发生了脱离或分离，造成组合件整体性能下降或失去功能。
脱粘缺陷一般可分为以下几种类型：1. 黏接层脱粘：当组合件的黏接层受到应力加载时，可能会发生黏接层与基体之间的分离现象。
这种脱粘缺陷可能是由于黏接层材料不合适、黏接层表面处理不当或黏接工艺不妥造成的。
3. 纤维转向剥离：当组合件中的复合纤维受到弯曲或拉伸应力时，纤维可能会发生转向剥离，造成材料的脱粘。
这种脱粘缺陷可能是由于纤维未正确定向、纤维受到不合适的应力或纤维与基体间的界面黏接不良造成的。
针对上述脱粘缺陷，可以采取以下措施进行分析和消除：1. 材料选择和表面处理：选择适合的黏接材料和界面粘合剂，并进行必要的表面处理，如清洁、打磨和涂覆等，以提高黏接强度和界面粘接性能。
2. 工艺优化：优化黏接工艺参数，如温度、压力和固化时间等，以确保黏接层和界面粘合剂能够完全固化和充分结合。
3. 结构改进：对组合件的结构进行改进，如增加黏接层的面积或厚度、改变纤维的定向方式等，以提高组合件的抗脱粘能力。
4. 质量控制：建立完善的质量控制体系，对组合件的制造过程进行严格监控和检测，确保组合件达到设计要求和使用要求。
对于复合材料组合件的脱粘缺陷，需要进行分析和消除，以提高组合件的性能和使用寿命。
通过选择合适的材料、优化工艺参数、改进结构和进行质量控制等措施，可以有效减少脱粘缺陷的发生，并提高组合件的可靠性和耐久性。
2.5D CSIC复合材料的热物理性能
第27卷 第4期2007年8月 航 空 材 料 学 报JOURNAL OF AERONAUTI CA L MATER I ALSVol 127,No 14 August 2007215D C /Si C 复合材料的热物理性能李 宏, 徐永东, 张立同, 成来飞, 马军强, 张 青, 李开元(西北工业大学高温结构复合材料国防科技重点实验室,西安710072)摘要:分别采用热膨胀仪和激光脉冲导热仪测试2.5D C /SiC 复合材料从室温到1400℃纵向、横向的热膨胀系数和厚度方向的热扩散系数。
结果表明,2.5D C /S i C 复合材料的热膨胀系数随温度的升高而缓慢升高,在350℃和700℃附近出现波动,且横向的热膨胀系数略高于纵向。
热扩散系数随温度的升高逐渐降低,且下降速率随温度的升高而变缓。
C VD SiC 涂层后,材料热扩散系数提高1～2倍。
关键词:215D C /Si C 复合材料;热膨胀系数;热扩散系数;涂层中图分类号:T B 332 文献标识码:A 文章编号:100525053(2007)0420060205收稿日期6228;修订日期622作者简介李宏(8—),女,硕士研究生,研究方向为15D S 复合材料性能,(2)y @631。
C /SiC 复合材料的编织结构对性能有很大影响。
其中,2D 层合编织结构工艺成熟,成本低,制品尺寸范围广,但层间结合强度不高,易分层;3D 整体编织结构虽能有效提高厚度方向强度和抗冲击损伤性能,但编织角较小时横向力学性能较差。
215D C /SiC 复合材料是一种不同于2D 和3D 的新型复合材料,其编织结构是用纬纱贯穿经纱,形成互锁,从而增强材料层间结合强度,并改善横向力学性能。
因此,对215D C /SiC 复合材料的研究日益受到关注。
如法国G .Boitier,J.V icens,J.L.Cher m ant 等人[1～3]对2.5D C /SiC 复合材料的拉伸蠕变性能进行测试和研究;A.Dal m az,D .Rouby 等人[4,5]对215D C /SiC 复合材料的循环疲劳性能和弹性模量进行研究和分析。
