人教版初中物理九年级全册 综合检测卷(有答案)
初中物理(新人教版)九年级全一册同步测试：期末测评(同步测试)【含答案及解析】
期末测评(时间:60分钟满分:100分)一、选择题(本大题共10小题,每小题3分,共30分。
下列各题给出的四个选项中,只有一项符合题意)1.在倡导“节能环保”“低碳生活”的今天,我们应尽量减少下列哪种能源的使用()A.水能B.石油C.风能D.太阳能2.下列关于信息的传递的相关知识错误的是()A.电磁波在真空中也可以传播,所以宇航员在月球上可以利用电磁波来通信B.移动电话既是无线电发射台又是无线电接收台,它利用电磁波传递信息C.在地球周围均匀配置2颗同步通信卫星,就可以实现全球通信D.光从光导纤维的一端射入,在内壁上多次反射,将信息传到远方3.下列电路图中,开关S闭合后,两个电阻并联的是()4.实验中绘出了小灯泡的电流与电压关系的U-I图像如图甲所示,则图乙中有关此小灯泡功率P与U2或P与I2的图像可能正确的是()甲乙5.电磁铁被广泛应用于生产、生活中,下列产品中没有用到电磁铁的是()6.下列实验装置与探究内容不相符的是()7.能源科技的发展促进了人类文明的进步,关于能源和材料,下列说法错误的是()A.化石能源的大量使用带来了酸雨、雾霾、温室效应等环境问题B.提高能量转化利用中的效率是解决节能问题的重点之一C.超导材料不能应用在电饭锅等电器上D.铜是磁性材料,可以被磁化8.两个相同的容器分别装了质量相同的甲、乙两种液体。
用同一热源分别加热,液体温度与加热时间关系如图所示,则()A.甲液体的比热容大于乙液体的比热容B.如果升高相同的温度,两液体吸收的热量相同C.加热相同的时间,甲液体吸收的热量大于乙液体吸收的热量D.加热相同的时间,甲液体温度比乙液体温度升高得多9.下列有关图甲、乙所示的实验现象说法正确的是()甲乙A.图甲演示的是电流的磁效应现象B.图乙演示的现象与扬声器原理相同C.甲、乙两图演示的现象说明电能生磁,磁也能生电D.图乙中,导体ab只要运动就能在电路中产生感应电流10.有两个电路元件A和B,流过元件的电流与其两端电压的关系如图所示,下列说法正确的是()A.A的电阻值为6.25 ΩB.A和B串联,电路中电流为0.4 A时,A、B的电功率之比为5∶4C.A和B并联在电压为2.5 V的电源两端,A、B的电功率之比为5∶4D.当A和B串联,两者电阻相同时,电源电压为3.0 V二、填空题(每空2分,共20分)11.工厂里的冷却塔大多用水作为冷却物质,是因为水的较大;在古代,人类学会了钻木取火的方法,这是利用的方式改变物体的内能。

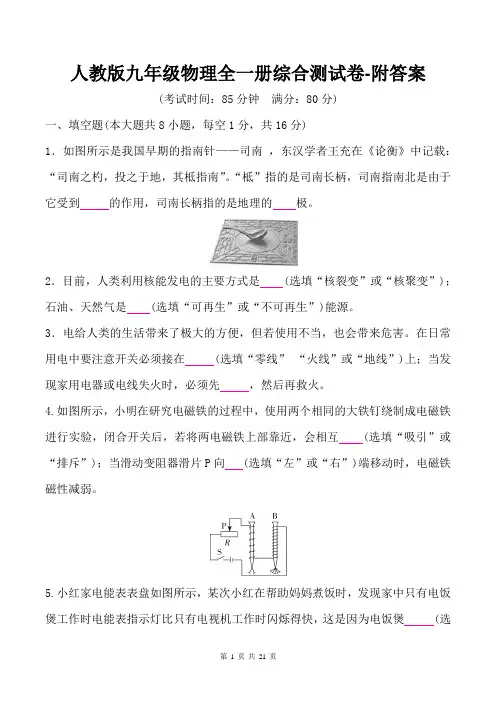

人教版九年级物理全一册综合测试卷-附答案
人教版九年级物理全一册综合测试卷-附答案(考试时间：85分钟满分：80分)一、填空题(本大题共8小题，每空1分，共16分)1．如图所示是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。
“柢”指的是司南长柄，司南指南北是由于它受到的作用，司南长柄指的是地理的极。
2．目前，人类利用核能发电的主要方式是(选填“核裂变”或“核聚变”)；石油、天然气是(选填“可再生”或“不可再生”)能源。
3．电给人类的生活带来了极大的方便，但若使用不当，也会带来危害。
在日常用电中要注意开关必须接在(选填“零线”“火线”或“地线”)上；当发现家用电器或电线失火时，必须先，然后再救火。
4.如图所示，小明在研究电磁铁的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，闭合开关后，若将两电磁铁上部靠近，会相互(选填“吸引”或“排斥”)；当滑动变阻器滑片P向(选填“左”或“右”)端移动时，电磁铁磁性减弱。
5.小红家电能表表盘如图所示，某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲(选填“消耗的电能”或“电功率”)比电视机的大。
小红经过测量，还发现家中只有电饭煲正常工作时， 5 min内电能表指示灯闪烁了200次，则该电饭煲的额定功率是W。
6．新能源太阳灶是一种烧水做饭的器具，太阳灶烧水时将太阳能转化为水的能，将2 kg的水从20 ℃加热到70 ℃，水吸收的热量为J。
[c水＝4.2×103 J/(kg·℃)]7．小明利用标有“6 V 3 W”的灯泡L1和“6 V 6 W”的灯泡L2进行实验，不考虑温度对灯丝电阻的影响，若将它们并联接入电路中，该电路消耗的最大总功率为 W。
若将它们串联后接在另一个电路中，在保证电路安全的情况下，该电路的电源电压最大为 V。
8．如图所示，已知电源电压为3 V，小灯泡L的规格“3 V 0．9 W”，滑动变阻器的规格“20 Ω 1 A”，电流表量程为0～3 A。
【物理】人教版九年级物理上册全册全套精选试卷综合测试卷(word含答案)
【物理】人教版九年级物理上册全册全套精选试卷综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。
那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。
（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。
【答案】电压表、导线若干将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极【解析】【分析】【详解】由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。
(1)[1]选用的器材：电压表和导线若干。
(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。
2．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”，为此他设计的实验电路如图所示。
(1)请写出他的实验步骤；(2)设计一个实验数据记录表格。
【答案】见解析所示【解析】【详解】(1)实验步骤：①按图连接电路，将滑动变阻器调至阻值最大处，闭合开关后，调节滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；③仿照步骤②，再重复1次实验。

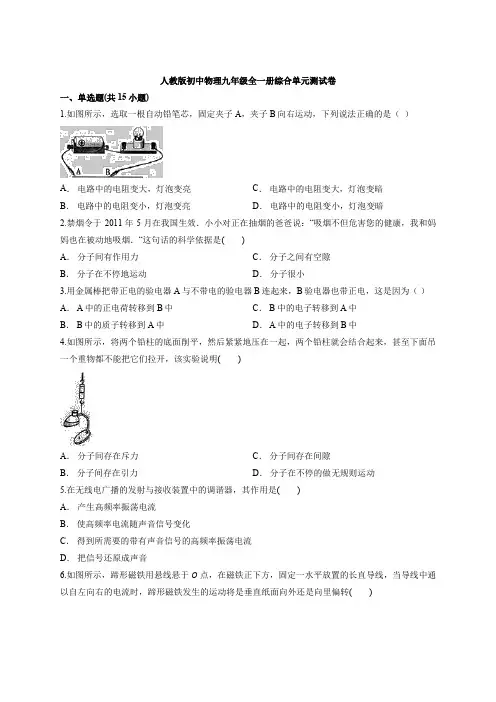

人教版初中物理九年级全一册综合单元测试卷(含答案解析版)
人教版初中物理九年级全一册综合单元测试卷一、单选题(共15小题)1.如图所示，选取一根自动铅笔芯，固定夹子A ，夹子B 向右运动，下列说法正确的是（ ）A ． 电路中的电阻变大，灯泡变亮B ． 电路中的电阻变小，灯泡变亮C ． 电路中的电阻变大，灯泡变暗D ． 电路中的电阻变小，灯泡变暗2.禁烟令于2011年5月在我国生效．小小对正在抽烟的爸爸说：“吸烟不但危害您的健康，我和妈妈也在被动地吸烟．“这句话的科学依据是( ) A ． 分子间有作用力 B ． 分子在不停地运动C ． 分子之间有空隙D ． 分子很小3.用金属棒把带正电的验电器A 与不带电的验电器B 连起来，B 验电器也带正电，这是因为（ ） A ． A 中的正电荷转移到B 中 B ． B 中的质子转移到A 中C ． B 中的电子转移到A 中D ． A 中的电子转移到B 中4.如图所示，将两个铅柱的底面削平，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，该实验说明( )A ． 分子间存在斥力B ． 分子间存在引力C ． 分子间存在间隙D ． 分子在不停的做无规则运动5.在无线电广播的发射与接收装置中的调谐器，其作用是( ) A ． 产生高频率振荡电流 B ． 使高频率电流随声音信号变化C ． 得到所需要的带有声音信号的高频率振荡电流D ． 把信号还原成声音6.如图所示，蹄形磁铁用悬线悬于O 点，在磁铁正下方，固定一水平放置的长直导线，当导线中通以自左向右的电流时，蹄形磁铁发生的运动将是垂直纸面向外还是向里偏转( )A． N、S极同时向外偏转B． N、S极同时向里偏转C． N极转向外，S极转向里D． N极转向里，S极转向外7.如图所示，有关测电笔的使用，下列说法正确的是()A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．氖管发光时测电笔接触的是火线D．测电笔与手接触的部分都是绝缘体8.由c＝，关于同一物质的比热容c，下列说法正确的是() A．若吸收的热量增大一倍，则比热容增大一倍B．若质量增大一倍，则比热容减至一半C．若加热前后的温度差增大一倍，则比热容减至一半D．无论质量多大，比热容都一样9.对于飘在空中的尘埃，正确的说法是()A．它和一个原子差不多大B．它包含有几个分子C．它有几个“纳米”D．它是由许多分子组成的10.两台柴油机，甲的效率是40%，乙的效率是35%，这表明() A．甲柴油机的功率大于乙柴油机的功率B．甲柴油机的功大于乙柴油机做的功C．在相同的时间里，甲柴油机的耗油量多一些D．在消耗等质量的柴油时，甲做的有用功多一些11.如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中()A．a是火线B．b是火线C．a、b都是火线D．a、b都是零线12.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（ ）A ．B ．C ．D ．13.A 、B 是两个轻质泡沫小球，C 是用毛皮摩擦过的橡胶棒，A 、B 、C 三者之间相互作用时的场景如图所示，由此判断（ ）A ． 小球A 带正电B ． 小球B 带正电C ． 小球B 可能不带电D ． 小球A 可能不带电14.将2个分别装有空气和红棕色二氧化氮气体(ρ二氧化氮＞ρ空气)的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法(如图所示)，四位同学判断正确的是( )A ． 小华认为甲图放置最不合理B ． 小夏认为乙图放置最不合理C ． 小梦认为丙图放置最不合理D ． 小满认为三种放置方法都不合理15.如图，甲、乙是电磁学中很重要的两个实验，下列有关说法正确的是( )A．甲图是研究电磁感应的实验装置B．乙图中闭合开关后，可实现将机械能转化为电能C．乙图是研究发电机原理的实验装置D．甲图中可实现将电能装化为机械能二、填空题(共3小题)16.家庭电路中千万不要用________或________代替保险丝．17.给你一只标有“10 Ω 3 A”的定值电阻和一只标有“20 Ω 1 A”的定值电阻，若串联后接入电路，两端允许加的最大电压为________V，若并联后接入电路，两端允许加的最大电压为________V，此时，干路中能通过的最大电流为________A.18.我国南海海底探明有大量的“可燃冰”，在同等条件下，“可燃冰”完全燃烧放出的热量可达到煤气的数十倍，这说明“可燃冰”的________很大；以10倍的关系粗略计算，1 kg“可燃冰”完全燃烧放出的热量是________ J．(q煤气＝4.2×107J/kg)．三、实验题(共3小题)19.用滑动变阻器改变小灯泡的亮度．（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图1所示．若要把它其中的两个接线柱连接到电路中去，共有 ______ 种接法；“20Ω”指的是 ______ 接线柱间的电阻值，“2A”指的是______ ．（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．（3）如果你还想知道电路中电流值的改变情况，需在电路中再______ 联一个电流表，并增加______ 根导线．20.“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择 ______ （选填“相同”或“不同”）的小灯泡．（2）在拆接电路时开关必须 ______ ．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．21.在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______A．按照电路图连接电路的过程中，开关应该是断开的．B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）串联电路中开关的作用是 ______ ．（3）并联电路中支路开关的作用是 ______ ．（4）在方框内画一个并联电路图．四、简答题(共3小题)22.我们徐集中学电铃的电阻为10 Ω，额定电压为6 V，现有一个电压为9 V的电源，为使电铃正常工作，需要接入一个定值电阻．(1)画出电路图(2)计算接入电路的电阻的阻值．23.如图，甲是一台VCD影碟机后的连线插孔，乙是一台电视机后的连线插孔．(1)请说出标有下列字母插孔的作用：VIDEO OUT________；AUDIO OUT________；VIDEO IN________；AUDIO IN________.(2)现在请你用笔画线代表导线，将影碟机和电视机连接起来，保证影碟机播放的节目能被电视机接收到．24.在物理学中，有一种等效替代的思维方法，例如，用一个8 Ω的电阻去替换某电路中串联的3 Ω和5 Ω的两个电阻时，在其他条件不变的情况下，该电路中的电流不变，由此说明，一个8 Ω的电阻在电路中与阻值分别为3 Ω和5 Ω的两个电阻串联时对电流的阻碍作用是等效的，如图所示，因此，可以用一个8 Ω的电阻代替串联的3 Ω和5 Ω电阻．(1)可以用__________ Ω的电阻去替换串联的15 Ω和10 Ω两个电阻．(2)小华在维修某个电子设备时，检测出设备上的一个100 Ω的电阻烧坏了，但手头上只有一些20 Ω的电阻，请你帮小华出出主意．(3)由上述内容我们可以看出：电阻串联的总电阻(等效电阻)与串联的各个电阻的关系是________________________．(4)结合你已经探究出来的串联电路的电流、电压的特点，试着论证上述关系．五、计算题(共3小题)25.发动机是汽车的核心部件，发动机的质量决定了整车的性能和品质．若某台以93号汽油为燃料的汽车，其发动机的相关数据如下表所示．表中空燃比指汽缸内空气和燃油的质量比.(1)汽车以120 km/h的速度匀速运动时发动机的输出功率最大，此时汽车1 min内做的有用功是多少？(2)汽车完成一个工作循环时，燃料完全燃烧放出的热量是多少？(3)当汽车以120 km/h的速度匀速行驶时，发动机的效率是多大？26.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．27.在如图所示的电路中，电源电压为6 V且保持不变，电阻R2为15 Ω.求：(1)闭合S1，断开S2，电流表的示数是多少？(2)闭合S1、S2，电流表的示数变为0.6 A，则通过R1的电流是多少？R1的阻值是多大？答案解析1.【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．2.【答案】B【解析】抽烟时，烟雾会在空气中发生扩散现象，烟雾中的有害物质分子在空气中运动，从而使抽烟者周围的人们也会吸入烟雾，造成被动吸烟，所以选项B合题意．3.【答案】C【解析】A原来带正电，用金属棒将AB连接起来，连接的瞬间，B上带负电的电子转移到A上，使B带上正电荷．4.【答案】B【解析】将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故A、C、D错误，B正确．5.【答案】C【解析】收音机接收到的是各种频率的电磁波，调谐器的作用就是从中选出带有声音信号的特定频率的高频率振荡电流．故选C.6.【答案】C【解析】假设磁体不动，导线运动，则有：根据右手螺旋定则可知，通电导线左边的磁场斜向下，而右边的磁场是斜向上，那么在导线两侧取两小段，根据左手定则可知，左边一小段所受的安培力方向垂直纸面向里，右侧一小段所受安培力的方向垂直纸面向外，从上往下看，知导线顺时针转动，当转动90度时，导线所受的安培力方向向上，所以导线的运动情况为，顺时针转动，同时上升．如今导线不动，磁体运动，根据相对运动，则有磁体逆时针转动(从上向下看)，即N极向纸外转动，S级向纸内转动．故C正确，ABD错误；7.【答案】C【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．8.【答案】D【解析】比热容是物质的一种属性，每种物质都有自己的比热容，比热容的大小与物体质量的大小、温度高低、吸收或放出热量的多少均无关．比热的公式c＝是由热量的计算公式Q＝cm(t－t0)变形而来，可以利用它计算物质的比热容．9.【答案】D【解析】飘在空中的尘埃是固体小颗粒，比分子要大得多，是由许多分子组成的．10.【答案】D【解析】热机的效率是指热机用来做有用功的能量与燃料完全燃烧放出的能量之比．比值越大，热机的效率越高．A项，功率是表示物体做功快慢的物理量，与热机的效率是完全不同的概念，故A错误；B项，做功的多少与功率和做功时间的长短有关，与效率无关，故B错误；C项，耗油量的多少不仅与工作的时间有关，还与功率有关，与效率没有直接关系，故C错误；D项，热机的效率是指热机用来做有用功的能量与燃料完全燃烧放出的能量之比，因此，在消耗等质量的柴油时，甲的效率高，所以做的有用功多一些，故D正确．11.【答案】A【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线．所以分析如图所示家庭电路可知，a是火线，b是零线．12.【答案】A【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．13.【答案】D【解析】C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球是，相互吸引，即说明A可能带正电，可能不带电；C靠近B时，发现排斥，即说明B 一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A可能带正电，也可能不带电，故选D．14.【答案】B【解析】由题意可知，图甲中，虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，这说明气体分子在不停地做无规则运动，最有说服力；图乙中，密度大的二氧化氮气体在上方，抽去玻璃板后，由于重力的作用，二氧化氮气体会向下运动，所以不能完全说明气体分子在不停地做无规则运动，最不合理；图丙中，瓶子水平放置，抽开隔板，气体可以自由运动，互相进入对方，能说明气体分子在不停地做无规则运动，但与甲相比，仍不够典型．综上所述，最合理的是甲图，最不合理的是乙图．15.【答案】A【解析】A、甲图是研究导体在磁场中做切割磁感线运动，是电磁感应的实验装置，故A正确；BC、乙图是电动机的原理图，闭合开关后，可实现将电能转化为机械能，故BC错误；D、甲图时发电机原理图，是机械能转化为电能，故D错误．16.【答案】铜丝铁丝【解析】保险丝用电阻率大、熔点低的铅锑合金制成，在其他条件相同的情况下，铜丝或铁丝的电阻较小，产生的热量较少，同时铜或铁的熔点又较高，所以在电路出现电流过大的故障时不易熔断，起不到及时切断电路的保护作用．所以，家庭电路中千万不要用铜丝或铁丝代替保险丝．17.【答案】30203【解析】因串联电路中各处的电流相等，所以两只电阻串联时，电路中的最大电流I＝I乙＝1 A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，两端允许加的最大电压：U＝IR甲＋IR乙＝1 A×10 Ω＋1 A×20 Ω＝30 V；由I＝可知，电阻两端允许所加的最大电压：U甲＝I甲R甲＝3 A×10 Ω＝30 V，U乙＝I乙R乙＝1 A×20 Ω＝20 V，因并联电路中各支路两端的电压相等，所以两只电阻并联时，电路中的最大电压U′＝U甲＝U乙＝20 V，并联电路中干路电流等于各支路电流之和，所以干路最大电流：I＝I甲＋I乙＝＋＝＋＝3 A.18.【答案】热值 4.2×108【解析】(1)在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；(2)1 kg煤气气完全燃烧放出的热量：Q放＝mq＝1 kg×4.2×107J/kg＝4.2×107J,1 kg“可燃冰”完全燃烧放出的热量：Q放′＝Q放×10＝4.2×107J×10＝4.2×108J.19.【答案】（1）3；A、B；滑动变阻器允许通过的最大电流值为2A；（3）串；一．【解析】要把有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种有效的接法，当把AB接入时，电阻阻值为20Ω，是滑动变阻器的最大阻值．2A是允许通过滑动变阻器的最大电流值．（2）连线如图所示（3）再用一根导线把电流表串联入电路，即可测电路中的电流．20.【答案】（1）不同；（2）断开；（3）不正确；电压表的正负接线柱接反了；（4）合理；实验时有误差．【解析】（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和的规律．21.【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器；（4）【解析】（1）连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；本题选择没有必要的，即错误的，故选C．（2）在串联电路中开关控制整个电路，即控制所有的用电器．（3）在并联电路中支路开关只控制该支路的用电器．（4）下图中灯L1与L2并联，其中S1控制L1所在的支路，S2控制L2所在的支路，根据实物图作出电路图，电路图如图所示：22.【答案】解：(1)电源电压大于电铃的额定电压，为使电铃正常工作，应给电铃串联一个分压电阻，电路图如图所示．(2)电铃正常工作时，U电铃＝6 V，电路中的电流：I＝I电铃＝＝＝0.6 A，因为I＝，串联电阻两端的电压：UR＝U－U电铃＝9 V－6 V＝3 V，串联电阻的阻值：R＝＝＝5 Ω.答：(1)电路图如图所示：(2)应该串联一个5 Ω的电阻【解析】(1)电源电压大于电铃的额定电压，为使电铃正常工作，应给电铃串联一个分压电阻．(2)由欧姆定律求出电铃正常工作时的电流，由串联电路特点求出电铃正常工作时串联电阻电压，然后由欧姆定律求出串联电阻阻值．23.【答案】(1)视频输出音频输出视频输入音频输入(2)【解析】(2)在连线时应将音频与音频相连，视频与视频相连；注意音频分左右声，L为左声道，R为右声道．24.【答案】(1)25(2)利用5个20 Ω的电阻串联即可得出一个100 Ω的电阻(3)电阻串联的总电阻等于各串联电阻阻值之和(4)证明：在串联电路中电压关系：总电压等于各分电压之和，即U＝U1＋U2＋…；由I＝可得U＝IR，所以，IR＝I1R1＋I2R2＋…；已知串联电路中电流关系：电流处处相等，即I＝I1＝I2＝…；所以，R＝R1＋R2＋….【解析】根据用一个8 Ω的电阻代替串联的3 Ω和5 Ω的电阻可知：(1)由于15 Ω＋10 Ω＝25 Ω可知：可以用25 Ω的电阻去替换串联的15 Ω和10 Ω的两个电阻．(2)n＝＝5，所以，利用5个20 Ω的电阻串联即可(3)由上述内容我们可以看出：电阻串联的总电阻(等效电阻)与串联的各个电阻的关系是电阻串联的总电阻等于各串联电阻阻值之和．(4)证明：在串联电路中电压关系：总电压等于各分电压之和，即U＝U1＋U2＋…；由I＝可得U＝IR，所以，IR＝I1R1＋I2R2＋…；已知串联电路中电流关系：电流处处相等，即I＝I1＝I2＝…；所以，R＝R1＋R2＋….25.【答案】解：(1)汽车以120 km/h速度匀速运动时，1 min中内做的有用功：W有用＝Pt＝82.8×103W×60 s＝4.968×106J；(2)1 min内汽油燃烧释放的热量：Q放＝mq＝ρVq＝1.3 kg/m3×4.6×107J/kg＝8.28×103J；(3)发动机的效率：η＝×100%＝×100%＝25%.答：(1)汽车1 min内做的有用功是4.968×105J；(2)燃料完全燃烧放出的热量是8.28×103J；(3)发动机的效率是25%.【解析】(1)已知发动机的最大功率，直接根据W＝Pt即可求出汽车1 min内做的有用功；(2)根据m＝ρv算出燃气的质量，然后根据空燃比算出汽油的质量，再利用放热公式求出燃料放出的热量；(3)发动机的效率是有用功跟汽油燃烧释放热量的比值．26.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．27.【答案】解：(1)由电路图可知，闭合S1，断开S2时，电路为R2的简单电路，电流表测电路中的电流，根据欧姆定律，电流表的示数：I2＝＝＝0.4 A；(2)闭合S1、S2时，两电阻并联，并联电路中干路电流等于各支路电流之和，I1＝I－I2＝0.6 A－0.4 A＝0.2 A，并联电路各支路两端的电压相等，R1＝＝＝30 Ω.答：(1)闭合S1，断开S2，电流表的示数是0.4 A；(2)闭合S1、S2，电流表的示数变为0.6 A，则通过R1的电流是0.2 A；R1的阻值是30 Ω.【解析】(1)由电路图可知，闭合S1，断开S2时，电路为R2的简单电路，电流表测电路中的电流，根据欧姆定律求出其大小；(2)闭合S1、S2时，两电阻并联，根据并联电路的特点可知通过R1的电流，再根据并联电路的电压特点和欧姆定律求出R1的电阻．。
【物理】人教版九年级物理上册全册全套精选试卷综合测试(Word版 含答案)
【物理】人教版九年级物理上册全册全套精选试卷综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．4．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R 换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W ．（6）若将电阻R 换成电动机，则当滑片P 向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A 的量程）“20Ω 1A”右R 短路（或电压表断路）F 控制定值电阻两端的电压为2.5V 不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R /R =2.5V/20Ω=0.125A ，此时滑动变阻器两端电压U 滑 =U-U R =4.5V-2.5V=2V ，滑动变阻器接入电路的阻值R=U 滑/I =2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F 端滑动，使电压表的示数保持2.5V 不变；（5）电流表的读数为：I =0.2A ，则P=UI =2.5V×0.2A=0.5W ；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R 换为电动机，则当滑片P 向左滑动时，它的转速将变快5．为了验证并联电路的电流特点，小薇设计了如图丁所示的电路进行实验。
人教版九年级物理全一册综合素质评价附答案
人教版九年级物理上册九年级全一册综合素质评价一、选择题(每题3分，共21分)1．下列实例中没有发生能量转化的是()A．太阳能电池发电B．泥石流冲垮房屋C．电风扇通电吹风D．雷击引发森林火灾2．用杀虫剂喷杀蚊子时，小科发现盛有液体杀虫剂的金属罐体温度变化了。
下列说法正确的是()A．罐体内的杀虫剂汽化吸热，导致罐体温度下降B．手指下压过程对罐内杀虫剂做功，导致罐体温度上升C．罐体内的液体杀虫剂通过降温、降压的方式储存D．长期大剂量使用杀虫剂，对人、家畜没有影响3．[2022·深圳期中]对于如图所示的各种现象，下列说法正确的是()A．图甲可以说明温度越高，分子运动越剧烈B．图乙表明气体对外做功，自身的内能增加C．图丙说明玻璃板拉离水面时，受到了浮力D．图丁中主要通过热传递增加金属筒的内能4．如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连接的是()5．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是()6．甲图是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1 W。
下列说法错误的是() A．只闭合开关S1时，小灯泡L的电阻为4 ΩB．再闭合开关S2时，电流表示数增加0.2 AC．再闭合开关S2时，电路总功率为1.4 WD．再闭合开关S2后，在1 min内电阻R产生的热量为240 J7．如图所示分别是小英家上月初和上月末电能表的示数。
结合表盘上的信息可知，下列选项中正确的是()A．小英家家庭电路中的干路电流不得超过10 AB．小英家上个月消耗的电能为1 011 kW·hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2 JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多二、填空题(每空1分，共21分)8．如图所示为瓶装医用消毒酒精，瓶上标有500 mL、75%的字样，这瓶酒精质量为_____ kg，用去一半后密度______(填“变大”“不变”或“变小”)，消毒时周围能闻到酒精的味道，说明酒精分子在做_______。
人教版九年级物理全一册期末测试卷(带有答案与解析)
人教版九年级物理全一册期末测试卷（带有答案与解析）学校:___________班级：___________姓名：___________考号：___________一、单选题1．能源是人们生活和社会发展的基石，信息和材料是社会发展的保障。
下列有关能源、信息和材料的说法正确的是（）A．核电站是利用核聚变来发电的B．我国自主建立的北斗卫星定位系统，主要是用超声波来传递信息的C．光纤通信是光在光导纤维中多次发生折射来传递信息的D．煤、石油和天然气是一次能源，也是不可再生能源2．下列说法正确的是（）A．在热传递过程中，温度总是从高温物体传向低温物体B．做功和热传递在改变物体内能时是等效的C．物体吸收热量，温度一定升高，内能一定增加D．物体温度越高，含有的热量也就越多3．下列实验装置中可以探究电磁感应现象的是（）A．B．C．D．4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作。
当把手机充电器的插头插入插座时家里所有的用电器都停止了工作，其原因可能是（）A．插头与这个插座接触不良形成了断路B．这个插座的火线和零线原来就相接触形成了短路C．同时工作的用电器过多，导致干路电流过大，空气开关跳闸D．插头插入这个插座时导致火线和零线相接触形成了短路5．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时台灯不发光，当闭合S1时指示灯发光，再闭合S2时台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．6．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时下列说法正确的是A．只把A、C接入电路，旋动滑片，可以改变通过电位器的电流B．只把A、B接入电路，当滑片顺时针旋动时电位器接入电阻变小C．将B、C两点接入电路，当滑片顺时针旋动时电位器接入电阻变小D．将B、C两点接入电路，当滑片顺时针旋动时电位器接入电阻变大7．在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、1S均闭合时灯泡L正常发光，电压表示数为12V，若再断开1S，灯泡L的实际功率变为原来的1/4，（灯丝电阻不随温度变化而变化）则下列选项正确的是（）A．电路中电源电压为24VB．电阻1R的阻值为27S后，电压表的示数变大C．断开1D．断开1S前后，电流表的示数之比为4∶1二、填空题8．如图所示的四幅图，甲、乙实验中与汽油机压缩冲程原理相同的是图___________所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是图___________。
人教版九年级物理全一册期末综合测试卷(Word版有答案)
人教版九年级物理全一册期末综合测试卷（Word版有答案）(时间：100分钟总分：100分)题号一二三四总分合分人复分人得分一、选择题(本大题共15个小题，共33分.1～12小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；13～15小题为多选题，每小题的四个选项中，有两个或者两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)1．在国际单位制中，电阻的单位是( )A．伏特(V) B．欧姆(Ω)C．焦耳(J) D．安培(A)2．下列说法正确的是( )A．水的比热容为1.0×103 J/(kg·℃) B．家里电冰箱正常工作的电流约为10 AC．人体的电阻大约为100 Ω D．一节新干电池的电压为1.5 V3．关于温度、内能和热量，下列说法正确的是( )A．物体内能增大，一定从外界吸收热量B．温度越高的物体，放出的热量一定越多C．物体内能减少时，温度可能不变D．汽油机在做功冲程中把机械能转化为内能4．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门的位置做出判断，其正确的工作顺序是( )A．甲、丁、乙、丙B．乙、丙、丁、甲C．丙、甲、乙、丁D．丁、甲、丙、乙5．下列有关“电”的说法正确的是( )A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压6．关于电路的知识，下列说法中不正确的是( )A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的7．下列有关热的说法正确的是( )A．晶体在熔化过程中温度不变，内能也不变B．用水做汽车冷却液，是因为水的比热容大C．内燃机的压缩冲程，主要是用热传递的方法增加了汽缸内物质的内能D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大8．学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是( )A．能量在转化和转移的过程中总会有损耗，但能量的总量保持不变B．热传递改变物体的内能是不同形式的能的相互转化C．各种形式的能在一定条件下都可以相互转化D．做功改变物体的内能是不同形式的能的相互转化9．如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是( )A．电压表和电流表都可能烧坏B．电压表不会烧坏，电流表可能烧坏C．电压表可能烧坏，电流表不会烧坏D．电压表和电流表都不会烧坏10．下列选项中与物质的比热容没有关系的是( )A．用水作为“暖气”的工作物质B．夏季沿海地区比内陆地区凉爽C．沙漠地区昼夜温差较大D．用天然气作燃料11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是(D)12．如图所示是电阻甲和乙的U－I图象，下列说法中不正确的是( )A．甲为定值电阻，乙的阻值随电压升高而增大B．当乙两端电压为2 V时，R乙＝10 ΩC．甲、乙串联在电路中，当电路电流为0.2 A时，电源电压为3 VD．甲、乙并联在电路中，当电源电压为2 V时，电路的总电流为0.6 A13．如图所示，开关闭合后发生的现象下列说法错误的是( )A．灯不亮，电流表烧坏B．灯不亮，电流表有示数C．灯不亮，电压表有示数D．灯亮，电流表、电压表都有示数14．关于电流、电压和电阻的关系，下列说法中正确的是( )A．当导体两端的电压为零时，电阻也为零B．电阻由导体本身的性质决定，与电流、电压无关C．定值电阻两端的电压越大，通过该电阻的电流就越大D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比15．如图所示，电源电压不变．闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是( )A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V的示数与电流表A1示数的比值变大D．电压表V的示数与电流表A2示数的比值变大二、填空及简答题(本大题共10个小题，共28分，每空1分)16．如图所示，机械能转化为内能的是___ __；用热传递的方法改变物体内能的是____ __．(填序号)A．用钻头钻孔B．用煤气烧水C．金属块在砂石上摩擦D．用锯锯木板17．“花气袭人知骤暖，鹊声穿树喜新晴”，前一句是根据____ __这一物理知识来判断当时周边的气温突然变化．两滴水银接触时会自动结合成一滴较大的水银，说明____ __．形成雾霾天气的主要污染物是PM2.5，其直径大约是一般分子直径(数量级为10－10m)的2万倍，它在空中的运动____ __(填“属于”或“不属于”)分子的无规则运动．18．如图所示的验电器，用丝绸摩擦过的玻璃棒接触它，就有一部分电荷发生定向移动，本来闭合的两箔片就张开，则两箔片带上的是____ __(填“正”或“负”)电荷，这个过程产生的电流方向是从___ __到__ __．(填“玻璃棒”或“金属箔”)19．如图所示是四根高压输电线上的一个装置，该装置应该属于___ __(填“导体”或“绝缘体”)，它的作用是将四根导线____ __(填“串联”或“并联”)起来，以增大导线的横截面积；某些物质在温度很低时，电阻变为____ __，这就是超导现象，如果能利用超导材料远距离输电，可以大大降低输电线路的电能损耗．20．在汽油机的四个冲程中，机械能转化为内能的是____ __冲程．如图所示汽油机正在进行的是____ __冲程，已知汽油的热值为4.6×107 J/kg，则完全燃烧100 g汽油放出的热量为____ _J.21．阅读下面的短文，回答问题：半导体制冷半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料．如图所示是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电流方向从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半导体制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．(1)如图，若要使一个电冰箱箱内的温度下降，应将铜片A置于电冰箱的____ __，铜片B置于电冰箱____ __，这就是半导体冰箱的工作原理．(填“箱内”或“箱外”)(2)若将图中P型半导体与N型半导体位置互换，其他条件不变，则铜片A表面空气的温度将____ __；若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将____ __．22．小明利用如图所示的电路进行实验，电源电压为两节干电池，①、②、③是三个电表(分别为电压表和电流表)．闭合开关S.灯L1与L2并联，电路中______是电压表．实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算流过L1的电流为____ __A，流过L2的电流为___ __A.23．在一定值电阻两端加4 V 的电压，其电阻为10 Ω；若在它两端加12 V 的电压，其电阻为___ _Ω；若没有电流通过时，其电阻是____ __Ω.24．如图所示，电源电压保持不变．闭合开关S 后，滑动变阻器R 2的滑片在a 、b 两点移动过程中，电压表的示数变化范围为1～3 V ，电流表的示数变化范围为0.3～0.5 A ，则R 1的阻值是___ __Ω；滑动变阻器的滑片在a 点时的电阻R a 的阻值是____ __Ω.25．如图甲所示，当开关S 从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是__ _V ，电阻R 2的阻值是__ __Ω，电阻R 2的I －U 图象是丙图中的__ _(填“a ”或“b ”)．三、实验探究题(本大题共3个小题，共21分；第26小题6分，第27小题7分，第28小题8分)26．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R ＝ρLS ，其中R 、L 、S 分别表示导体的电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关． 猜想2：电阻率与材料的横截面积有关． 猜想3：电阻率与材料的种类有关．于是小红找来不同规格的导线进行测量，实验数据见表： 实验序号材料 长度L /m 横截面积S /mm 2电阻R / Ω 电阻率ρ 1 铜 1.0 0.1 0.17 0.017 2 铜 2.0 0.1 0.34 0.017 3铜1.00.050.340.0174 铁 1.0 0.1 1.0 0.1 5镍铬合金1.00.111.01.1(1)分析比较实验序号1、2的数据，可以初步确定猜想1是_ __(填“正确”或“错误”)的．(2)分析比较实验序号1、4、5的数据，可以初步确定猜想_ _是正确的．(3)根据表中的数据，如果要制作一个滑动变阻器，应选用__ __材料作为电阻线圈，这是因为相同规格的这种材料电阻较__ _(填“大”或“小”)，可以调节的阻值范围较大．(4)根据表中的数据求出一段长10 m ，横截面积2 mm 2的铁导线的电阻是__ _Ω.(5)我们知道导体的电阻还与温度有关，有的导体温度升高电阻增大，有的导体温度升高电阻反而减小．你认为，导体的电阻随温度变化，是因为__ __．A ．R ＝ρLS不成立 B ．ρ发生变化C ．L 发生变化D ．S 发生变化27．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相等，烧杯内的液体质量和初温也相同．(1)比较不同燃料的热值，应选择_ __两图进行实验，燃料完全燃烧放出的热量的多少是通过_ __(填“温度计升高的示数”或“加热时间”)来反映的．(2)若想利用上述装置估测燃料的热值，那么还需要补充的实验仪器是__ __，小明购买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107 J/kg ，他又观察到包装盒上印有“质量：100 g ”，他发现据此算出了整盒薯片能提供的热量与包装盒上注明的“能量：2 100 kJ ”不符，原因可能是__ __．(3)比较不同物质吸热升温的特点，应选择__ __两图进行实验．如果质量和初始温度均相同的a 、b 两种液体，吸热后它们的温度随时间变化的图象如图丁所示，由图可以看出，__ __液体的温度升高得较快，升高相同的温度__ _液体吸收热量多．28．在探究“电流与电压的关系”的实验中，小华设计了如图甲所示的电路，其中电源电压恒为3 V ，电阻R 1为10 Ω，滑动变阻器R 0标有“20 Ω 0.5 A ”字样．(1)图甲是小华未完成的实验电路，请你用笔画线代替导线将电路补充完整，要求当滑片P左移时电流表的示数变大．(2)实验中连接电路时，开关应该_ __，实验前在试触开关时，如果发现电流表指针如图乙所示，则接下来的正确的操作是_ __；连接好电路后，在闭合开关前应将滑动变阻器的滑片移至____(填“A”或“B”)端；图丙是某次实验中电流表的示数为__ _A.(3)小华在实验中应保持电路中的电阻不变，通过移动变阻器的滑片P改变电阻两端的__；如表是记录的部分实验数据，通过分析可得出结论：当电阻一定时，通过导体的电流与导体两端的电压成__ __．(4)入电路，实验过程中也要移动变阻器的滑片P，其主要目的是__ _．四、计算应用题(本大题共2个小题，共18分；第29小题8分，第30小题10分)29．为减少有害气体排放，LNG(液化天然气)新能源公交车已经投入运营，天然气汽车和汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放，因此天然气被称为绿色能源．根据下表提供的信息，通过计算说明：(1)天然气发动机燃烧1 m天然气所做的有用功是多少？(2)做同样多的有用功，汽油发动机需要燃烧多少千克汽油？(3)若某天然气公交汽车每天消耗100 m3的天然气，与用汽油相比，它每天节约的运行成本是多少？30．如图所示，电源电压保持不变，电阻R1的阻值为30 Ω，滑动变阻器铭牌已模糊不清，只能辨识出标有“1 A”字样．开关S断开时，电流表A的示数为0.4 A.(1)求电源电压U.(2)闭合开关S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，在保证电路元件安全的情况下，发现电流表A的示数的最大变化量为0.2 A，将滑片P从M 点向右移动，发现电流表A的示数的最大变化量也为0.2 A，求滑片P在M点时电流表A 的示数．(3)求在第(2)小题滑片P移动过程中，滑动变阻器R2的取值范围．答案一、选择题1．在国际单位制中，电阻的单位是(B)A．伏特(V) B．欧姆(Ω)C．焦耳(J) D．安培(A)2．下列说法正确的是(D)A．水的比热容为1.0×103 J/(kg·℃) B．家里电冰箱正常工作的电流约为10 AC．人体的电阻大约为100 Ω D．一节新干电池的电压为1.5 V3．关于温度、内能和热量，下列说法正确的是(C)A．物体内能增大，一定从外界吸收热量B．温度越高的物体，放出的热量一定越多C．物体内能减少时，温度可能不变D．汽油机在做功冲程中把机械能转化为内能4．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门的位置做出判断，其正确的工作顺序是(D)A．甲、丁、乙、丙B．乙、丙、丁、甲C．丙、甲、乙、丁D．丁、甲、丙、乙5．下列有关“电”的说法正确的是(D)A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压6．关于电路的知识，下列说法中不正确的是(A)A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的7．下列有关热的说法正确的是(B)A．晶体在熔化过程中温度不变，内能也不变B．用水做汽车冷却液，是因为水的比热容大C．内燃机的压缩冲程，主要是用热传递的方法增加了汽缸内物质的内能D．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大8．学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是(B)A．能量在转化和转移的过程中总会有损耗，但能量的总量保持不变B．热传递改变物体的内能是不同形式的能的相互转化C．各种形式的能在一定条件下都可以相互转化D．做功改变物体的内能是不同形式的能的相互转化9．如图所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭合开关后产生的后果是(B)A．电压表和电流表都可能烧坏B．电压表不会烧坏，电流表可能烧坏C．电压表可能烧坏，电流表不会烧坏D．电压表和电流表都不会烧坏10．下列选项中与物质的比热容没有关系的是(D)A．用水作为“暖气”的工作物质B．夏季沿海地区比内陆地区凉爽C．沙漠地区昼夜温差较大D．用天然气作燃料11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是(D)12．如图所示是电阻甲和乙的U－I图象，下列说法中不正确的是(A)A．甲为定值电阻，乙的阻值随电压升高而增大B．当乙两端电压为2 V时，R乙＝10 ΩC．甲、乙串联在电路中，当电路电流为0.2 A时，电源电压为3 VD．甲、乙并联在电路中，当电源电压为2 V时，电路的总电流为0.6 A13．如图所示，开关闭合后发生的现象下列说法错误的是(ABD)A．灯不亮，电流表烧坏B．灯不亮，电流表有示数C．灯不亮，电压表有示数D．灯亮，电流表、电压表都有示数14．关于电流、电压和电阻的关系，下列说法中正确的是(BC)A．当导体两端的电压为零时，电阻也为零B．电阻由导体本身的性质决定，与电流、电压无关C．定值电阻两端的电压越大，通过该电阻的电流就越大D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比15．如图所示，电源电压不变．闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是(CD)A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V的示数与电流表A1示数的比值变大D．电压表V的示数与电流表A2示数的比值变大二、填空及简答题16．如图所示，机械能转化为内能的是____ACD__；用热传递的方法改变物体内能的是____B__．(填序号)A．用钻头钻孔B．用煤气烧水C．金属块在砂石上摩擦D．用锯锯木板17．“花气袭人知骤暖，鹊声穿树喜新晴”，前一句是根据____温度越高，分子运动越剧烈__这一物理知识来判断当时周边的气温突然变化．两滴水银接触时会自动结合成一滴较大的水银，说明____分子间存在引力__．形成雾霾天气的主要污染物是PM2.5，其直径大约是一般分子直径(数量级为10－10 m)的2万倍，它在空中的运动____不属于__(填“属于”或“不属于”)分子的无规则运动．18．如图所示的验电器，用丝绸摩擦过的玻璃棒接触它，就有一部分电荷发生定向移动，本来闭合的两箔片就张开，则两箔片带上的是____正__(填“正”或“负”)电荷，这个过程产生的电流方向是从____玻璃棒__到__金属箔__．(填“玻璃棒”或“金属箔”)19．如图所示是四根高压输电线上的一个装置，该装置应该属于____导体__(填“导体”或“绝缘体”)，它的作用是将四根导线____并联__(填“串联”或“并联”)起来，以增大导线的横截面积；某些物质在温度很低时，电阻变为____0__，这就是超导现象，如果能利用超导材料远距离输电，可以大大降低输电线路的电能损耗．20．在汽油机的四个冲程中，机械能转化为内能的是____压缩__冲程．如图所示汽油机正在进行的是____做功__冲程，已知汽油的热值为4.6×107 J/kg，则完全燃烧100 g汽油放出的热量为____4.6×106__J.21．阅读下面的短文，回答问题：半导体制冷半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料．如图所示是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电流方向从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半导体制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．(1)如图，若要使一个电冰箱箱内的温度下降，应将铜片A置于电冰箱的____箱内__，铜片B置于电冰箱____箱外__，这就是半导体冰箱的工作原理．(填“箱内”或“箱外”)(2)若将图中P型半导体与N型半导体位置互换，其他条件不变，则铜片A表面空气的温度将____上升__；若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将____下降__．22．小明利用如图所示的电路进行实验，电源电压为两节干电池，①、②、③是三个电表(分别为电压表和电流表)．闭合开关S.灯L1与L2并联，电路中____②__是电压表．实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算流过L1的电流为____0.3__A，流过L2的电流为____0.2__A.23．在一定值电阻两端加4 V的电压，其电阻为10 Ω；若在它两端加12 V的电压，其电阻为____10__Ω；若没有电流通过时，其电阻是____10__Ω.24．如图所示，电源电压保持不变．闭合开关S后，滑动变阻器R2的滑片在a、b两点移动过程中，电压表的示数变化范围为1～3 V，电流表的示数变化范围为0.3～0.5 A，则R1的阻值是____10__Ω；滑动变阻器的滑片在a点时的电阻R a的阻值是____2__Ω.25．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是__6__V，电阻R2的阻值是__20__Ω，电阻R2的I －U图象是丙图中的__a__(填“a”或“b”)．三、实验探究题(本大题共3个小题，共21分；第26小题6分，第27小题7分，第28小题8分)26．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R ＝ρLS ，其中R 、L 、S 分别表示导体的电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关． 猜想2：电阻率与材料的横截面积有关． 猜想3：电阻率与材料的种类有关．于是小红找来不同规格的导线进行测量，实验数据见表： 实验序号材料 长度L /m 横截面积S /mm 2电阻R / Ω 电阻率ρ 1 铜 1.0 0.1 0.17 0.017 2 铜 2.0 0.1 0.34 0.017 3 铜 1.0 0.05 0.34 0.017 4 铁 1.0 0.1 1.0 0.1 5镍铬合金1.00.111.01.1__错误__(误”)的．(2)分析比较实验序号1、4、5的数据，可以初步确定猜想__3__是正确的．(3)根据表中的数据，如果要制作一个滑动变阻器，应选用__镍铬合金线__材料作为电阻线圈，这是因为相同规格的这种材料电阻较__大__(填“大”或“小”)，可以调节的阻值范围较大．(4)根据表中的数据求出一段长10 m ，横截面积2 mm 2的铁导线的电阻是__0.5__Ω. (5)我们知道导体的电阻还与温度有关，有的导体温度升高电阻增大，有的导体温度升高电阻反而减小．你认为，导体的电阻随温度变化，是因为__B__．A ．R ＝ρLS不成立 B ．ρ发生变化C ．L 发生变化D ．S 发生变化27．如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量相等，烧杯内的液体质量和初温也相同．(1)比较不同燃料的热值，应选择__甲、乙__两图进行实验，燃料完全燃烧放出的热量的多少是通过__温度计升高的示数__(填“温度计升高的示数”或“加热时间”)来反映的．(2)若想利用上述装置估测燃料的热值，那么还需要补充的实验仪器是__天平__，小明购买了一盒薯片，取出几片用上述方法测出薯片的热值为1.4×107 J/kg，他又观察到包装盒上印有“质量：100 g”，他发现据此算出了整盒薯片能提供的热量与包装盒上注明的“能量：2 100 kJ”不符，原因可能是__实验中存在热量的损失(或实验时薯片没有完全燃烧)__．(3)比较不同物质吸热升温的特点，应选择__甲、丙__两图进行实验．如果质量和初始温度均相同的a、b两种液体，吸热后它们的温度随时间变化的图象如图丁所示，由图可以看出，__a__液体的温度升高得较快，升高相同的温度__b__液体吸收热量多．28．在探究“电流与电压的关系”的实验中，小华设计了如图甲所示的电路，其中电源电压恒为3 V，电阻R1为10 Ω，滑动变阻器R0标有“20 Ω0.5 A”字样．(1)图甲是小华未完成的实验电路，请你用笔画线代替导线将电路补充完整，要求当滑片P左移时电流表的示数变大．解：(2)实验中连接电路时，开关应该__断开__，实验前在试触开关时，如果发现电流表指针如图乙所示，则接下来的正确的操作是__断开开关，将电流表的正负接线柱接线交换__；连接好电路后，在闭合开关前应将滑动变阻器的滑片移至__B__(填“A”或“B”)端；图丙是某次实验中电流表的示数为__0.26__A.(3)小华在实验中应保持电路中的电阻不变，通过移动变阻器的滑片P改变电阻两端的__电压__；如表是记录的部分实验数据，通过分析可得出结论：当电阻一定时，通过导体的电流与导体两端的电压成__正比__．实验次数 1 2 3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版初中物理九年级全册全册综合检测卷时间：70分钟满分：90分班级：______姓名：______得分：______一、填空题(每空2分，共26分；将答案直接写在横线上，不必写出解题过程)1．“端午佳节，粽叶飘香”，家家户户都包粽子。
煮粽子是通过__________方式改变粽子内能，同时人们能闻到粽子的香味是________现象。
2．在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的，这是因为海水的__________较大。
3．世界上很多发明都是受到生活现象的启发而萌生的创意，比如：蒸汽机和汽油机，它们工作时，能的转化过程是__________________________。
4．汽油机是热机的一种，若转速是1800r/min，此汽油机每秒钟完成________个做功冲程。
5．摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷____________。
6．你会计算通过圆环的电流吗？如图所示，一根粗细均匀的金属圆环上有A、B、C、D四个点，已知通过弧ADB的电流为0.3A，通过弧ACB的电流为0.3A，则通过整个圆环的总电流为________A。
7．当加在某导体两端的电压为6V时，通过导体的电流为0.5A，则该导体的电阻为________Ω；若使该导体通电1s所消耗的电能为____________J。
8．如图所示，请根据小磁针的指向在图中标出磁感线的方向和电源的正、负极。
第8题图第9题图9．如图所示，将灵敏电流计和导线组成的闭合电路，放入某一磁场中(只有部分导线位于磁场中)，图中的“×”号表示磁感线方向垂直于纸面向内。
当磁场沿纸面开始向上移动时，灵敏电流计的指针向右偏转；当磁场沿纸面开始向下移动时，灵敏电流计的指针将向________(选填“左”或“右”)偏转。
10．随着生活水平的提高，有很多中国城市居民使用智能手机，其中有些用户会使用智能手机访问互联网，手机间通话和收发信息是利用__________工作的。
核电站是利用原子核________(选填“聚”或“裂”)变来发电的。
二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的)11．以下说法中，不是分子动理论基本观点的是()A．分子间存在着引力和斥力B．常见物质是由大量的分子、原子构成的C．构成物质的分子在不停地做热运动D．做功和热传递都能改变物体的内能12．如图关于仪表的正确使用和电路常规连接正确的是()13．如图是一个厨房天然气安全监控的部分电路原理图。
电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是()A．电压表的示数变大B．气敏电阻R的阻值变大C．通过电阻的电流变小D．气敏电阻R两端电压变大14．下列做法符合安全用电要求的是()A．在开关闭合的情况下更换灯泡B．用铜丝代替保险丝C．使用试电笔时手指接触笔尖D．高大建筑的顶端安装避雷针15．关于如图所示的电和磁知识描述错误的是()A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座16．如图所示电路中，电源电压保持6V不变，灯泡L1和L2上分别标有“6V1W”“6V 3W”的字样，闭合开关S1、S2，两灯都能发光。
当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是()A．L1正常发光，电流表示数变小B．L1正常发光，电流表示数变大C．L1亮度增大，电流表示数不变D．L1亮度减小，电流表示数变小17．如图，全球最大的太阳能飞机“阳光动力2号”曾飞经我国，它的能源全部来自太阳能，白天它爬升到9km高空充分吸收阳光并转化为电能，部分储存起来。
夜晚则半滑翔飞行，逐渐降低到1500m高度。
下列说法正确的是()A．太阳能和电能都是一次能源B．太阳能和电能都是二次能源C．白天的爬升是重力势能转化为动能D．夜晚它从9km高空滑翔到1500m高度是对重力势能的充分利用三、实验题(第18小题4分，第19小题8分，第20小题9分，共21分)18．如图所示，燃料1与燃料2质量相同，液体a和b的质量相同，如果要比较不同燃料的热值，应选择________两图进行实验；在比较不同物质的比热容时，得到液体a、b温度随时间变化如图丁所示，则液体________的比热容较大。
19．为了探究“电流与电压的关系”，某同学设计了如图甲所示的电路。
(1)实验中，应保持________不变，调节滑片P，当电压表示数为2V时，电流表的示数如图乙所示，则电路中的电流为________A。
电压/V 1 2 3电流/A 0.1 0.3(2)多次测量，将记录的数据填在上表中，分析数据可以得出的结论是________________ ________________________________________________________________________。
(3)在上述实验结束后，该同学还想利用此电路探究“电流与电阻”的关系，并与上表中的第三次实验数据进行比较，于是他在原电路中，只将10Ω的定值电阻换成了15Ω。
闭合开关后，发现电压表的示数________(选填“变大”“变小”或“不变”)，则他接下来的操作应该是_____________________________________________________________________ ______________________________________________________________________。
20．如图所示，在“测量小灯泡的电功率”的实验中(小灯泡的额定电压为2.5V)：(1)连接电路时，开关应________(选填“断开”或“闭合”)；(2)图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整；(3)连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡________(选填“短路”或“断路”)；(4)故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是________W；(5)根据测出的数据，画出了小灯泡的电流与电压的关系图像，如图丙所示，发现图线是弯曲的，其主要原因是______________________________________________；(6)若把这样的两只灯泡串联接在4V的电源上，则此时每个灯泡消耗的实际功率是________W。
四、计算与推导题(第21小题6分，第22小题8分，第23小题8分，共22分；解答要有必要的公式和解答过程，只有最后答案的不能得分)21．某太阳能热水器中装有40kg的水，阳光照射一段时间后，水温从10℃升高到60℃，已知c水＝4.2×103J/(kg·℃)。
求：(1)热水器中的水所吸收的热量；(2)如果水吸收的热量用天然气来提供，需要完全燃烧多少立方米的天然气？(天然气的热值为8.4×107J/m3，假设天然气完全燃烧放出的热量全部被水吸收)22．如图所示是一直流电动机提升重物的装置。
已知重物质量m＝50kg，电源电压U ＝110V保持不变，电动机线圈的电阻R＝4Ω，不计各处摩擦，当电动机以某一速度匀速向上提升重物时，电路中的电流I＝5A。
求：(g＝10N/kg)(1)电源的输出功率；(2)电动机线圈电阻R的发热功率；(3)试从能量转化和守恒的角度，求重物上升的速度大小。
23．电学实验中使用的电流表和电压表都是由小量程电流表G(表头)改装而成的，从电路的角度看，表头就是一个电阻，同样遵从欧姆定律，电流表G的电阻R g叫作电流表内阻，指针偏转到最大刻度时的电流I g叫作满偏电流，加在它两端的电压U g叫作满偏电压。
如图所示，有一个电流表G，内阻为30Ω，满偏电流为1mA，并联一个电阻R后，就将它改装成了一个量程为0.6A的电流表A。
请解答：(1)需并联的电阻R的阻值多大？(2)改装后的电流表A的内阻多大？(3)设电流表改装量程扩大了n倍，试推导并联分流的电阻R＝R gn－1。
参考答案与点拨1．热传递扩散 2.比热容 3.内能转化为机械能4．15 5.发生转移 6.0.67.12 38．如图所示。
9．左10.电磁波裂11.D12．B点拨：A选项电流表直接接在了电源两极上，电流表会被烧坏；B选项中电压表直接接在电源两极上，测量电源电压；C选项导线将电源两极连起来了，会形成电源短路；D选项中电冰箱与电吹风机串联在了家庭电路中。
13．A14.D15．C点拨：图丙实验中没有电源，是研究电磁感应现象，是发电机的原理。
16．A17．D点拨：太阳能属于一次能源，可以直接利用；电能属于二次能源，从其他能源转化而来。
白天爬升时动能转化为重力势能；晚上从9km高空滑翔到1500m的高度重力势能转化为动能，是重力势能的应用。
18．甲、乙b19．(1)电阻0.2(2)电阻一定时，导体中的电流与导体两端的电压成正比(3)变大将滑片向右移动，使电压表的示数为3V，并读取电流表的示数，记录数据点拨：(1)探究电流与电压的关系时，需保持电阻不变；根据电流表的量程、分度值以及指针的位置读出电流表的示数；(2)根据表中数据可知，导体的电阻值保持不变，导体两端的电压增大，相对应的导体中的电流也增大，且电压增加几倍，电流也增加几倍，故得结论：电阻一定时，导体中的电流与导体两端的电压成正比；(3)探究电流与电阻的关系时，需保持电阻两端电压不变；根据串联电路分压的规律以及串联电路电压规律可知电压表示数的变化，据此判断滑片移动的方向。
20．(1)断开(2)如图所示。
(3)断路(4)1.4(5)温度升高，灯丝电阻(或电阻率)增大(6)1点拨：闭合开关，灯泡不亮，可能是灯泡短路或电路存在断路造成的，电流表无示数，说明电路存在断路；电压表有示数，说明电压表与电源相连通，测量电源电压，则与电压表并联的灯丝断了，电压表串联在电路中，即灯泡断路。
由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.56A，所以P＝UI＝2.5V×0.56A＝1.4W。
图中曲线弯曲的主要原因是随着灯丝中的电流增大，温度升高，灯丝的电阻率增大，电阻增大。
串联电路具有分压作用，已知电源电压和灯泡规格相同，可以得到每个灯泡两端的实际电压，由图像得到对应的电流，利用P＝UI得到实际功率。
21．(1)热水器中水吸收的热量Q＝cm(t－t0)＝4.2×103J/(kg·℃)×40kg×(60℃－10℃)＝8.4×106J；(2)天然气完全燃烧放出的热量Q 放＝Q 吸＝8.4×106J ；由公式Q 放＝Vq 变形得天然气的体积V ＝Q 放q ＝8.4×106J 8.4×107J/m 3＝0.1m 3。
