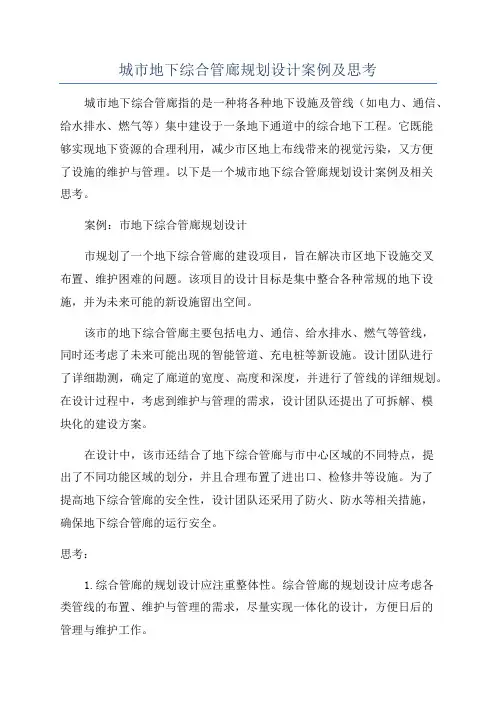

城市地下综合管廊规划设计案例及思考城市地下综合管廊指的是一种将各种地下设施及管线（如电力、通信、给水排水、燃气等）集中建设于一条地下通道中的综合地下工程。
它既能够实现地下资源的合理利用，减少市区地上布线带来的视觉污染，又方便了设施的维护与管理。
以下是一个城市地下综合管廊规划设计案例及相关思考。
案例：市地下综合管廊规划设计市规划了一个地下综合管廊的建设项目，旨在解决市区地下设施交叉布置、维护困难的问题。
该项目的设计目标是集中整合各种常规的地下设施，并为未来可能的新设施留出空间。
该市的地下综合管廊主要包括电力、通信、给水排水、燃气等管线，同时还考虑了未来可能出现的智能管道、充电桩等新设施。
设计团队进行了详细勘测，确定了廊道的宽度、高度和深度，并进行了管线的详细规划。
在设计过程中，考虑到维护与管理的需求，设计团队还提出了可拆解、模块化的建设方案。
在设计中，该市还结合了地下综合管廊与市中心区域的不同特点，提出了不同功能区域的划分，并且合理布置了进出口、检修井等设施。
为了提高地下综合管廊的安全性，设计团队还采用了防火、防水等相关措施，确保地下综合管廊的运行安全。
思考：1.综合管廊的规划设计应注重整体性。
综合管廊的规划设计应考虑各类管线的布置、维护与管理的需求，尽量实现一体化的设计，方便日后的管理与维护工作。
2.预留空间是必要的。
由于科技的不断进步和城市的不断发展，未来可能会出现各种新的地下设施需求。
因此，在综合管廊的规划设计中，应预留一定的空间，以应对未来的发展需求，避免频繁地破坏地面建设。
3.安全性是至关重要的。
地下综合管廊的运行安全对城市的正常运转至关重要，设计方案应考虑相关的安全措施，如防火、防水、防盗等，确保管廊的安全运行。
4.设计要注重灵活性与可拆解性。
地下综合管廊是一个长期使用的工程，管线的维护以及新的设施的改造升级都需要方便操作。
因此，在设计过程中，应考虑到可拆解、模块化的建设方案，为日后的维护与升级工作留下足够的空间。
某城市地下综合管廊信息管线规划方案
某城市地下综合管廊信息管线规划方案随着城市建设的快速发展，地下空间的利用变得越来越重要。
地下综合管廊作为一种新型的城市建设方式，能够有效整合城市地下管线资源，提高城市空间的利用效率，减少道路重复开挖，保障城市安全运行。
在某城市，为了适应城市发展的需求，我们提出了一个地下综合管廊信息管线规划方案。
一、规划目标本次规划的目标是建立一个安全、高效、可持续发展的地下综合管廊信息管线系统，以满足城市发展的需求。
具体目标如下：1.完善城市地下管线布局，提高地下空间的利用效率。
2.实现地下综合管廊信息的集中管理和智能化控制。
3.保障城市基础设施的安全运行，减少因管线维护而引发的交通拥堵和市民不便。
4.促进城市可持续发展，减少对环境的影响。
二、规划内容1.地下综合管廊的布局规划：根据城市发展需求和地下空间资源，合理规划地下综合管廊的布局，确定管廊的位置、走向和规模。
2.信息管线的种类和规模：根据城市各部门的需求，规划各类信息管线的种类和规模，包括通信管线、监控管线、电力管线等。
3.信息管线的敷设方式：根据不同类型的信息管线，选择合适的敷设方式，如直埋、架设、管道等。
4.信息管线的智能化管理：通过建立信息管线管理平台，实现对管线的智能化控制和管理，提高管线的运行效率和安全性。
三、规划方案1.地下综合管廊的布局规划：在市中心区域和重要的功能区，规划布局地下综合管廊，将各类管线纳入管廊中，形成一个集约、高效的地下管线布局。
2.信息管线的种类和规模：根据城市各部门的需求，规划各类信息管线的种类和规模。
其中，通信管线包括光纤、电缆等，监控管线包括摄像头、传感器等，电力管线包括电缆、变压器等。
3.信息管线的敷设方式：根据不同类型的信息管线，选择合适的敷设方式。
通信管线可以选择直埋或管道敷设，监控管线可以选择架设或管道敷设，电力管线可以选择直埋或管道敷设。
4.信息管线的智能化管理：建立信息管线管理平台，通过互联网、大数据等技术，实现对管线的智能化控制和管理。
综合管廊工程设计方案
综合管廊工程设计方案设计方案目的：本设计方案针对城市地下综合管廊工程进行设计，目的在于合理规划和布局地下管道，保障城市基础设施的安全性和可持续发展。
一、综合管廊基本概念综合管廊是指一种集输电、供水、排水、通信、热力、交通等多种管线于一体的综合通道。
综合管廊的建设旨在减少地表开挖，降低管线敷设成本，优化城市地下空间利用，提高城市基础设施的保护和管理水平。
二、综合管廊设计原则1. 安全性原则：综合管廊设计需符合国家相关标准和规范，保障地下管线运行的安全可靠。
2. 环保性原则：设计需考虑降低地下水位受到污染的可能性，采用环保材料和技术。
3. 经济性原则：在保证管线运行正常的前提下，设计需尽可能减少工程投资，提高设施利用率。
4. 可持续性原则：综合管廊设计需考虑城市未来发展需求，具有一定的可扩展性和可维护性。
5. 城市规划一体化原则：设计需与城市规划相协调，保证管廊与地面建筑的和谐性。
三、综合管廊设计内容1. 布局设计：根据城市规划和地下管线布设情况，设计合理的管廊布局，力求最大限度地减少地表开挖。
2. 结构设计：根据地质勘探资料，采用适当的管廊结构形式，满足管线敷设和维护的需求。
3. 排水设计：设计合理的排水系统，防止管廊内部积水，保障管线正常运行。
4. 供电设计：合理布设供电系统，确保整个管廊内的设施正常运行。
5. 通风设计：考虑管廊内的通风情况，确保管廊内空气流通，便于维护和管理。
6. 火灾防护设计：考虑火灾情况下管廊内部设施和人员的安全问题，设置合适的防火设施。
7. 安全监测设计：设计管廊安全监测系统，实时监测管廊内的环境和设施运行情况。
8. 管廊管理设计：设计管廊管理系统，便于对管廊内各种设施和管线进行管理和维护。
四、综合管廊建设实施1. 前期准备：进行地质勘探和地下管线勘察，制定详细的管廊建设方案。
2. 设计编制：根据前期勘探结果，编制详细的管廊设计图纸和施工方案。
3. 材料采购：根据设计需求，采购各种管线和管廊结构的建设材料。

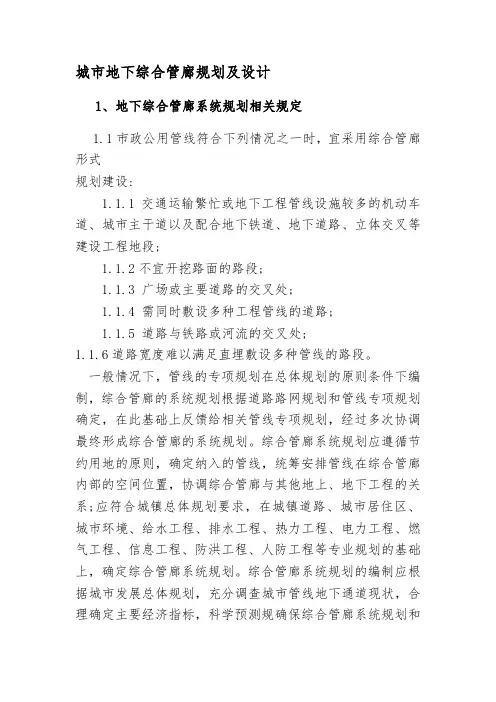

城市地下综合管廊规划及设计
城市地下综合管廊规划及设计1、地下综合管廊系统规划相关规定1.1市政公用管线符合下列情况之一时，宜采用综合管廊形式规划建设:1.1.1交通运输繁忙或地下工程管线设施较多的机动车道、城市主干道以及配合地下铁道、地下道路、立体交叉等建设工程地段;1.1.2不宜开挖路面的路段;1.1.3 广场或主要道路的交叉处;1.1.4 需同时敷设多种工程管线的道路;1.1.5 道路与铁路或河流的交叉处;1.1.6道路宽度难以满足直埋敷设多种管线的路段。
一般情况下，管线的专项规划在总体规划的原则条件下编制，综合管廊的系统规划根据道路路网规划和管线专项规划确定，在此基础上反馈给相关管线专项规划，经过多次协调最终形成综合管廊的系统规划。
综合管廊系统规划应遵循节约用地的原则，确定纳入的管线，统筹安排管线在综合管廊内部的空间位置，协调综合管廊与其他地上、地下工程的关系;应符合城镇总体规划要求，在城镇道路、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、信息工程、防洪工程、人防工程等专业规划的基础上，确定综合管廊系统规划。
综合管廊系统规划的编制应根据城市发展总体规划，充分调查城市管线地下通道现状，合理确定主要经济指标，科学预测规确保综合管廊系统规划和城市经济技术水平相适应。
城市综合管廊规划示意图2、地下综合管廊的设计2.1综合管廊容纳管线的设计规定:信息电(光)缆、电力电缆、给水管道、热.力管道等市政公用管线宜纳入综合管廊内;地势平坦建设场地的重力流管道不宜纳入综合管廊;综合管廊内相互无干扰的工程管线可设置在管廊的同一个舱，相互有干扰的工程管线应分别设在管廊的不同空间;信息电缆与高压电缆应分开设置;给水管道与排水管道可在综合管廊同侧布置，排水管道应布置在综合管廊的底部:热力管道、燃气管道不得同电力电缆同舱敷设。
2.2 综合管廊的标准断面设计规定:综合管廊的标准断而应根据容纳的管线种类、数量、施工方法综合确定。
城市地下综合管廊工程规划与设计
城市地下综合管廊工程规划与设计引言：一、工程规划1.规划目标2.规划原则规划城市地下综合管廊工程应遵循以下原则：（1）综合规划：综合考虑各类基础设施管线的需求，合理布局管廊工程，确保各类管线能够顺利运行。
（2）系统完备：设计完备的技术系统，保证接受范围内的全部基础设施管线得到顺利接入和管理。
（3）安全可靠：设计安全可靠的工程结构，确保地下管廊工程的抗震、防水、防火等性能达到相关要求。
（4）可持续发展：考虑到未来城市发展需求，留出工程扩展空间，以适应城市基础设施的发展需求。
二、工程设计1.布局设计地下综合管廊工程通常分为主干通道和分支通道，主干通道负责连接各个分支通道，主干通道的位置和走向需要考虑以下因素：（1）土地利用：尽可能利用城市现有的道路、绿地、河道等空间，减少基础设施重复开挖。
（2）周边环境：考虑周边的建筑物、地下管线、地质条件等，选择最佳的主干通道位置，以确保通道的稳定性和安全性。
（3）建设成本：在考虑上述因素的基础上，选择建造成本最低的主干通道走向和位置。
2.结构设计地下综合管廊工程的结构设计是保证工程安全可靠的重要环节，需要考虑以下问题：（1）地下水位：根据地下水位确定地下室内的排水系统，以及采取相应的防水措施。
（2）地质条件：根据地质勘察结果，确定地下管廊的承载力和稳定性，选择合适的结构形式，如混凝土结构或钢结构。
（3）地震安全：采取抗震措施，确保地下管廊能够抵御设计地震力烈度下的地震作用，保证人员和设备的安全。
（4）消防安全：设计消防系统，确保地下管廊内任何位置都能迅速发现和扑灭火灾，保证人员和设备的安全。
3.管线设计地下综合管廊工程的管线设计需要考虑以下问题：（1）管线类型：根据不同的用途和需求，设计不同类型的管线，如电力、通信、给水、排水等管线。
（2）管径和数量：根据管线的传输需求和城市的发展需求，确定管线的管径和数量，以满足未来的需求。
（3）布置方式：合理布置各类管线，减少交叉和冲突，确保管线能够顺利运行。

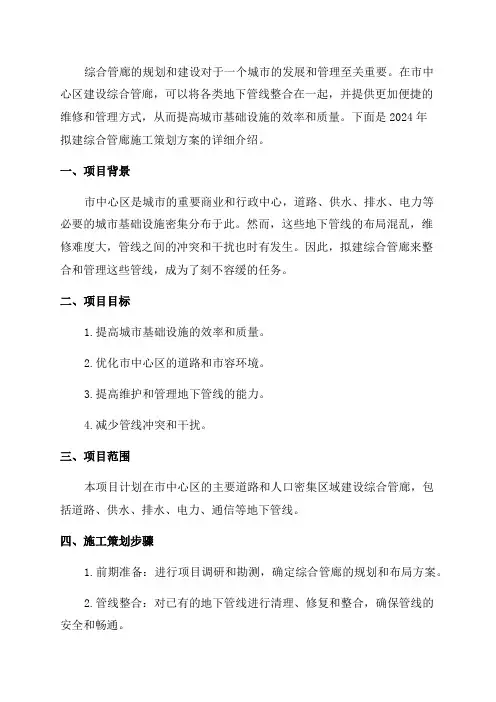

市中心区综合管廊2024年拟建管廊施工策划方案
综合管廊的规划和建设对于一个城市的发展和管理至关重要。
在市中心区建设综合管廊，可以将各类地下管线整合在一起，并提供更加便捷的维修和管理方式，从而提高城市基础设施的效率和质量。
下面是2024年拟建综合管廊施工策划方案的详细介绍。
一、项目背景市中心区是城市的重要商业和行政中心，道路、供水、排水、电力等必要的城市基础设施密集分布于此。
然而，这些地下管线的布局混乱，维修难度大，管线之间的冲突和干扰也时有发生。
因此，拟建综合管廊来整合和管理这些管线，成为了刻不容缓的任务。
二、项目目标1.提高城市基础设施的效率和质量。
2.优化市中心区的道路和市容环境。
3.提高维护和管理地下管线的能力。
4.减少管线冲突和干扰。
三、项目范围本项目计划在市中心区的主要道路和人口密集区域建设综合管廊，包括道路、供水、排水、电力、通信等地下管线。
四、施工策划步骤1.前期准备：进行项目调研和勘测，确定综合管廊的规划和布局方案。
2.管线整合：对已有的地下管线进行清理、修复和整合，确保管线的安全和畅通。
3.施工安排：根据道路交通和居民生活的需要，制定合理的施工计划，并与相关部门和居民进行沟通和协商。
4.施工标准：按照相关标准和规范进行施工，确保综合管廊的质量和安全。
5.施工技术：采用先进的施工技术和设备，提高施工效率和质量。
6.管线保护：在施工期间，采取措施来保护管线免受损坏和破坏。
7.施工监管：加强对施工过程的监管和检查，确保施工质量和安全。
8.竣工验收：在施工完成后进行竣工验收，确保综合管廊符合相关标准和规范。
五、项目费用六、项目时间本项目的建设周期预计为X年，具体时间根据施工进展情况确定。
七、项目效益1.提高城市基础设施的效率和质量，提升市民生活质量。
2.减少地下管线的冲突和干扰，提高城市管理的效率。
3.优化市中心区的道路和市容环境，提升城市形象和吸引力。
4.为未来城市发展打下基础，提供了更多的空间和资源。
综合管廊的建设是一项重大的基础设施工程，需要政府、企业和居民的共同合作和支持。
城市综合管廊规划与建设方案设计
城市综合管廊规划与建设方案设计随着城市化进程的加速，城市基础设施建设面临着越来越多的挑战。
在这个过程中，城市综合管廊的规划与建设方案设计变得尤为重要。
本文将探讨城市综合管廊的意义、设计原则以及实施过程中需要考虑的因素。
一、城市综合管廊的意义城市综合管廊是指在城市地下空间中，集成各类城市基础设施管线的一种综合性工程。
它能够将电力、通信、供水、供气、热力、排水等各类管线整合到一个统一的管道系统中，从而提高城市基础设施的管理效率和运行安全性。
城市综合管廊的建设不仅可以减少地下空间的混乱，提高城市的美观度，还能够降低城市维护成本，提高城市的可持续发展能力。
二、城市综合管廊的设计原则1. 综合性原则：城市综合管廊的设计应该满足各类基础设施管线的需求，确保管道系统的综合性和完整性。
2. 空间利用原则：城市综合管廊的设计应该充分利用地下空间，避免地上空间的混乱和拥堵。
3. 灵活性原则：城市综合管廊的设计应该具备一定的灵活性，以适应未来城市发展的需求变化。
4. 安全性原则：城市综合管廊的设计应该考虑到各类管线的安全问题，确保管道系统的运行安全性。
5. 可持续性原则：城市综合管廊的设计应该考虑到环保和资源节约的要求，提高城市的可持续发展能力。
三、城市综合管廊规划与建设方案设计的过程1. 调研与分析：在规划与设计城市综合管廊之前，需要进行充分的调研与分析工作。
这包括对城市基础设施现状的了解，对未来城市发展的预测，以及对各类管线需求的分析等。
2. 规划与设计：在调研与分析的基础上，可以进行城市综合管廊的规划与设计工作。
这包括确定管廊的布局和走向，确定各类管线的整合方式，以及确定管廊的建设标准等。
3. 施工与监管：在规划与设计完成后，可以进行城市综合管廊的施工与监管工作。
这包括对施工过程的管理和监督，确保施工质量和安全。
4. 运营与维护：城市综合管廊的建设完成后，需要进行运营与维护工作。
这包括对管道系统的日常管理和维护，以及对管道系统的升级和改造等。
城市综合管廊整体规划设计方案
城市综合管廊整体规划设计方案1.引言城市综合管廊是为了解决城市地下空间的开发与管理而出现的一种综合性设施，包括了污水管网、雨水管网、燃气管网、电力管网等，具有集约、统一、高效的特点。
本文将针对城市综合管廊的整体规划设计方案进行详细介绍，以期为相关规划和设计工作提供参考。
2.目标与原则（1）目标：通过城市综合管廊的整体规划设计，实现地下空间资源的合理利用，提高城市基础设施效率与安全性，并提供统一的运维管理平台。
（2）原则：充分考虑城市的发展需求和实际情况，综合各种管线的规划布局，统一管廊的标准及管理要求，注重环保与节能。
3.规划阶段（1）调查研究：对城市地下综合管廊相关情况进行调查研究，包括城市发展规划、地下管线分布、地质地貌等。
（2）规划设计：根据调查研究结果，制定城市综合管廊的总体规划，包括管廊布局、管线走向、井室设置等。
（3）方案评估：对规划设计方案进行评估分析，包括技术可行性、经济性、社会影响等因素的考虑。
（4）论证审批：对评估合格的规划设计方案进行论证审批，以确保方案的科学性和可行性。
4.规划内容（1）管廊布局：根据城市道路、地下水系、土壤条件等因素，确定管廊的布局方案，包括主干线、支线、环线等。
（2）管线走向：根据城市规划和管线分布情况，确定各管线的走向和连接关系，确保市政设施的协调布局。
（3）井室设置：合理设置井室，方便管线的维护与管理，同时考虑井室与地面建筑的协调关系。
（4）安全措施：确定管廊的安全标准和管理要求，包括检查与维修制度、安全警示标志等，保障运营的安全性。
（5）环保与节能：在管廊的设计和运营过程中，注重环境保护与能源利用效率，采用节能环保的材料和技术手段。
（6）运营管理：统一管廊的运营管理平台，包括管线监测与维修、运行管理与安全预警等，提高管廊的运维效率。
5.实施步骤（1）方案制定：根据规划设计方案，制定详细的实施方案，明确实施的目标、内容和时间计划等。
（2）工程建设：按照实施方案进行工程建设，包括管线敷设、井室建设、设备安装等。
