vissim仿真教程

vissim仿真教程

vissim仿真教程Vissim是一种交通仿真软件,可用于模拟和分析不同道路网络的交通流量和交通行为。

在本教程中,我们将介绍如何使用Vissim进行仿真,并提供一些常用的操作和技巧。

1. 创建新模型:在Vissim中,点击"File"菜单,然后选择"New"来创建一个新的模型。

输入模型的名称和文件路径,然后点击"OK"。

2. 添加道路网络:在新创建的模型中,点击"Network"菜单,然后选择"Add"来添加道路网络。

在弹出的窗口中,可以选择添加不同类型的道路和交叉口。

3. 设定仿真参数:在Vissim的"Simulation"菜单中,点击"Parameters"来设定仿真参数。

包括仿真时间、车辆生成率、车辆类型等。

4. 添加车辆类型:在Vissim的"Vehicle"菜单中,点击"Vehicle types"来添加不同类型的车辆。

可以设定车辆的速度、加速度和行为等参数。

5. 生成车辆流:在Vissim的"Vehicle"菜单中,点击"Generate vehicles"来生成车辆流。

可以选择生成的车辆类型、车辆流量和生成的时间段。

6. 运行仿真:在Vissim的"Simulation"菜单中,点击"Run"来开始仿真。

可以观察车辆在道路网络中行驶的情况。

7. 分析数据:在Vissim的"Evaluation"菜单中,可以进行对仿真数据的分析。

可以查看车辆的平均速度、交通流量等信息,并生成相应的报告。

8. 保存模型:在Vissim的"File"菜单中,点击"Save"来保存模型。

可以选择保存为.vissim文件或者其他格式的文件。

VISSIM交通仿真软件模型的构建

VISSIM交通仿真软件模型的构建

VISSIM交通仿真软件模型的构建VISSIM(Visual Simulation)是一种用于交通仿真的流行软件工具,它可以帮助交通规划者和工程师模拟和评估交通系统的效能。

在VISSIM中,交通仿真模型的构建是一个十分重要的过程,它直接影响仿真结果的准确性和可信度。

本文将详细介绍VISSIM交通仿真模型的构建方法,并探讨一些关键的注意事项。

建立VISSIM交通仿真模型的第一步是收集和准备输入数据。

这些数据包括道路地理信息、交通流量、信号控制参数等。

道路地理信息可以通过现场勘测或地理信息系统(GIS)获取,包括道路的长度、宽度、车道数目以及连接关系等。

交通流量数据可以通过交通调查、流量计数器或交通摄像头获取。

信号控制参数通常由交通信号控制系统提供,包括信号周期、绿灯时间和信号配时等。

收集到的数据应该被整理和准备好用于VISSIM模型的输入。

接下来,需要在VISSIM中创建道路网络。

在VISSIM中,道路网络由道路、车道和交叉口组成。

在VISSIM中绘制道路的几何形状,包括道路长度、宽度和曲线半径等。

然后,定义道路的车道数目和车道宽度,并将其连接成车道。

在交叉口处设计合适的交通流动和转弯行为。

通过这些步骤,可以在VISSIM中实现真实道路网络的几何结构。

在道路网络构建完毕后,需要配置交通流量。

通过使用VISSIM内置的工具,可以根据收集到的交通流量数据来配置车辆的起始位置、车速和目的地等信息。

还可以定义车辆的类型和行为模式,如小汽车、公交车和行人等。

这些配置将决定仿真模型中车辆的行为和运动规律。

信号控制在交通仿真模型中也是一个重要的组成部分。

VISSIM提供了强大的信号控制模块,包括周期、相位和配时等参数的定义。

通过在模型中添加适当的交通信号控制器,并配置相应的信号控制参数,可以准确模拟实际交通系统的信号控制策略。

在完成交通流量和信号控制的配置后,可以进行仿真模型的参数设置和运行。

VISSIM允许用户定义仿真时间、仿真步长和输出结果的细节设置等。

VISSIM交通仿真软件模型的构建

VISSIM交通仿真软件模型的构建

VISSIM交通仿真软件模型的构建VISSIM是一款交通仿真软件,它可用于模拟城市、高速公路、机场等多种场景下的交通流动与管理情况,为相关决策提供科学依据。

VISSIM的模型构建需要以下步骤:1. 建立基本结构:首先需要建立所需模型的基本结构,包括道路、交叉口、车辆、交通信号等,可以使用VISSIM自带的工具或按照自己需求自行设计。

2. 配置交通流参数:根据需要模拟的场景,设定模型的交通流率、流量、速度、密度、车道等参数,这些参数对模型的仿真效果有很大影响,需要合理设定。

3. 编辑路网:将道路、交叉口等基础结构拼接成完整的路网,多个路口之间需要使用连接器建立联系,确保车辆行驶时不会出现断层,同时也要规划道路宽度、车道数量等。

4. 装配车辆:VISSIM中可以选择不同类型的车辆进行模拟,需要设定车辆的尺寸、最大速度、加速度、刹车距离等参数,并按比例配置不同类型的车辆流量,以真实模拟道路上行驶的车辆。

5. 设计交通信号:交通信号是模拟交通流的核心因素,需要设定不同路段的信号灯状态、时间及可行性等,实现车辆行驶的安全顺畅。

以上五个步骤可以完成VISSIM模型的构建,但如果需要更精细的仿真效果,可以继续进行以下操作:6. 设定期望值:设定期望值,包括道路通行能力、停车流出时间、车道使用时间等,这些期望值不仅对路网模型有影响,也对车辆驾驶模型产生影响。

7. 调整灵敏度:可以根据实际场景调整模型的灵敏度参数,例如削减车辆的最大加速度或减速度等。

通过以上步骤,可以构建出贴合实际情况的VISSIM模型,实现真实的交通流仿真效果。

模型的优化需要不断地测试和调整,频繁地进行微调,以达到更接近现实的模型效果,为交通管理和设计提供准确、有效的模拟分析结果。

VISSIM交通仿真软件模型的构建

VISSIM交通仿真软件模型的构建

VISSIM交通仿真软件模型的构建VISSIM(Visual Simulator)是一种交通仿真软件,可以用于建立道路、车辆和交通流模型,以模拟和分析交通流动态和交通控制装置。

本文将介绍VISSIM交通仿真软件模型的构建过程。

构建VISSIM模型的第一步是创建道路网络。

在VISSIM中,道路可以使用直线段、曲线段和连接器来构建。

可以根据实际情况设置道路的长度、宽度和车道数目,并添加交叉口和出入口。

接下来,需要添加车辆类型。

VISSIM提供了几种常见的车辆类型,如小型汽车、公交车和货车,也可以根据需要自定义车辆类型。

每种车辆类型可以设定最大速度、加速度和制动能力等参数。

然后,需要设置车辆生成和行为模型。

车辆生成模型决定车辆何时以何种速度进入道路网络,可以根据实际情况设置车辆类型、数量和生成速率。

行为模型决定车辆在道路上的行为,如加速、减速和换道等。

VISSIM提供了几种常见的行为模型,如IDM(Intelligent Driver Model)和MOBIL(Minimizing Overall Braking Induced by Lane Changes)模型。

还可以添加交通控制装置,如交通信号灯、路口标志和路口标线等。

可以设置信号灯的时灯序列和时长,并与道路网络和车辆生成模型进行关联,从而实现跨路口的协调控制。

在模型构建完成后,可以进行仿真运行。

VISSIM可以模拟车辆在道路网络中的行为,如车辆的运动、加速度和车道选择等。

可以通过数据输出模块输出仿真结果,如车辆速度、车辆密度和交通延误等。

可以进行仿真结果的分析和评估。

可以根据仿真结果评估交通流量、拥堵状况和交通控制装置的效果,并通过对比不同模型的仿真结果,优化交通规划和设计。

VISSIM交通仿真软件模型的构建包括创建道路网络、添加车辆类型、设置车辆生成和行为模型、添加交通控制装置、进行仿真运行和分析评估。

通过这些步骤,可以模拟和分析交通流动态,优化交通系统设计和规划。

VISSIM车辆及行人交通仿真操作步骤

VISSIM车辆及行人交通仿真操作步骤

VISSIM车辆及行人交通仿真操作步骤一、设置路段限车辆类型行驶
1、实现大型客车只选择道路1行驶的效果:
在道路3设置路径决策点,车辆类别选择大型客车。

小汽车和自行车此时也可以选择道路1。

2、在此基础上,实现小汽车不选择道路1行驶的效果:
在决策点1的后方,添加决策点2,设置决策点2车辆类别小汽车。

3、分配转向比:
决策点的不同路径编号中,设置相对流量比,设置转向比。

4、控制决策点到连接器的距离
决策点到下一连接器之间要有一定距离,否则会报错。

二、公交站点车门开闭
1 菜单分布的公交车3D模式中设置车门位置和运用
2 先设置站台,再设置线路,保证站台是被激活的
3 设置线路发车间隔,并选定占用率大于1,保证有人下车,设置车辆在站点的下车方向
4 需要配置站台和候车区面域
5 上车行人路线的终点是到候车面域,下车区域的起点是在站台,下车路线的中间点不能让在候车面域上,否则还会回去上车。

6 候车区域面积不能太大
三、设置行人路径
1 根据底图绘制行人面域,扶梯是容易出现错误的环节,等完成面域的定义之后再绘制扶梯,障碍物对行人路径的选择产生影响,特别是与扶梯相交叉的情况会报错。

2 添加行人流量的时间区间应该在车辆发车之前
四、闸机设置
对于局部路径的设置,需要注意,主路径不能比局部路径还要具体,也就是说ABCD
A起点B中间点C中间点D终点
主路径可以是ABD 在B设置局部路径然后布局路径中可以包含C也可以直接到D
但是下列情况不允许主路径ABCD 而局部路径直接由B指向D。

这就发生一种误解,局部路径的客流会认为目的地是C,而局部路径不包含C而是指向了更远的点D。

基于Vissim的驾驶模拟系统交通流仿真

基于Vissim的驾驶模拟系统交通流仿真

基于V issi m 的驾驶模拟系统交通流仿真3高 晶 熊 坚 秦雅琴 万华森(昆明理工大学 昆明650224)摘 要 在道路交通驾驶模拟系统开发平台的基础上,加载动态车流,以实现交通流的真实性,利用V issi m 的交通流仿真功能,通过编程语言V C 对驾驶模拟系统与V issi m 的接口进行了研究,实现了道路交通驾驶模拟系统的交通流仿真,并通过实例验证了这一方法的有效性和实用性。

关键词 微观交通流;仿真;V issi m ;接口中图法分类号:U 491.1 文献标识码:A收稿日期:2006211217;修改稿收到日期:2007204203 3云南省交通建设科技项目资助(批准号:[T ST (2003)811203C ])0 引 言驾驶模拟系统研究的一个关键技术是虚拟视景的生成,而视景又可分为静态和动态视景。

静态视景包括山体、房屋、树木等;动态视景包括交通流、行人等。

对驾驶模拟系统加载动态交通流可以采用加载固定路径的车流,即事先确定各车的行驶轨迹。

这种方法具有一定的方便性和可操作性,但缺乏动态交通流的真实性。

本文利用现有的微观交通流仿真软件V issi m 的交通流仿真模型,通过接口研究,将该软件的交通流数据输入到驾驶模拟系统上,实现了驾驶模拟系统的交通流仿真。

1 驾驶模拟器的视景系统笔者研制的驾驶模拟系统主要由驾驶舱、主计算机控制系统、驾驶员视景模拟系统和多媒体声响模拟系统组成,可对真实路段的交通状况进行实时模拟,还可以对设计中的道路交通环境进行模拟。

研究内容包括:道路交通安全性评价、交通流动态模拟控制、驾驶员行为特性、交通事故再现、汽车性能的改善等交通问题。

驾驶员视景是驾驶模拟系统的重要组成部分,因为人们对事物的感知有80%来自于视觉。

所以驾驶模拟系统的关键技术之一是道路交通视景的生成。

驾驶模拟系统的视景系统通过建模、纹理和光照等图像技术处理,给驾驶员提供了1个包括道路、交通设施、建筑、车辆、自然景观等的虚拟驾驶场景,使操纵者产生“沉浸”感和“交互”感,有一种“身临其境”的实车驾驶的体验。

基于VISSIM仿真系统构建3D交通环境

基于VISSIM仿真系统构建3D交通环境

摘要:阐述了运用VISSIM 仿真系统构建3D 交通环境的方法和过程,为VISSIM 仿真系统的应用提供参考。

介绍了仿真背景图、VISSIM 的3D 信号灯以及3D 交通环境的要素和实现方式。

利用VISSIM 的可选模块V3DM 建模时可分为两类模型,重点介绍了第I 类3D 模型的建立。

总结了避免发生模型错位的注意事项和解决方法,即在缺少背景矢量文件的情况下,利用Adobe PDF 虚拟打印机将路网信息打印到pdf 文件,并通过Illustrator 软件输出得到仿真路网的dwg 文件。

以武汉市建设大道为例,实现了逼真的3D 交通环境效果。

Abstract :To provide reference for application of VISSIM simulation,this paper sets forth the method and process of structuring a visual 3D traffic environment by means of VIS-SIM simulation system.In particular,the paper also introduc-es elements and realization modes of simulated background,3D signals of VISSIM and 3D traffic environment.With the available module of VISSIM,V3DM,two types of models can be built.The paper focuses on introducing the establish-ment of the first type of 3D model.It concludes with the in-structions and solution for avoiding any dislocation of the model:i.e.,without the background vector file,Adobe PDF virtual printer can be used to print the road network informa-tion to PDF file and the Illustrator software is used to export the dwg file of the simulated network.A 3D traffic environ-ment is visualized with an example of Jianshe Avenue in Wu-han.关键词:交通规划;交通仿真;VISSIM 仿真系统;3D 交通环境;3D 模型Keywords :transportation planning;traffic simulation;VIS-SIM;3D traffic environment;3D model中图分类号:U491.1+23文献标识码:A0引言交通仿真技术可有效地再现交通系统运行的复杂过程,可按方案要求再现各种交通状况,大大降低了交通分析的工作量,现已成为分析各种交通流、检验各种交通控制方案的有力工具[1~2]。

VISSIM仿真技术在高架路拥堵治理中的应用

VISSIM仿真技术在高架路拥堵治理中的应用

VISSIM仿真技术在高架路拥堵治理中的应用VISSIM仿真技术是一种基于交通流动模型的仿真技术,可以模拟和分析交通流在高架路上的运行情况。

在高架路拥堵治理中,VISSIM仿真技术可以发挥重要的作用。

VISSIM仿真技术可以通过建立高架路的仿真模型,模拟不同车辆在不同时间段的出行状况,包括车辆的速度、车头间距等。

通过对模型进行仿真,可以有效地模拟和分析高架路上的交通流动情况,预测拥堵的发生和持续时间,并提供相应的治理方案。

VISSIM仿真技术可以用来评估高架路的设计方案。

在设计高架路时,需要考虑到道路的容量、车辆的流量以及交通信号灯的设置等因素。

通过使用VISSIM仿真技术,可以仿真不同设计方案下的交通流情况,评估不同方案的运行效果,并选择最合适的设计方案来减少拥堵发生的可能性。

VISSIM仿真技术还可以用来评估高架路上的车辆限行措施。

在拥堵治理中,采取车辆限行措施是一种常见的治理方法。

通过使用VISSIM仿真技术,可以模拟和评估不同车辆限行措施下的交通流情况,分析不同措施对拥堵的影响,从而确定最合适的车辆限行措施来缓解高架路拥堵。

VISSIM仿真技术还可以用来评估高架路上的智能交通系统(ITS)的应用效果。

智能交通系统通过信息技术和通信技术来提供交通信息,引导驾驶员选择最优的路径和行驶策略。

通过模拟和分析不同ITS应用下的交通流情况,可以评估不同ITS应用的效果,并确定最合适的ITS策略来提高交通流的通行效率。

VISSIM仿真技术在高架路拥堵治理中具有重要的应用价值。

通过使用VISSIM仿真技术,可以模拟和分析不同治理方案的运行效果,预测和减少高架路拥堵的发生,提高交通流的通行效率,为高架路的拥堵治理提供科学的决策依据。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

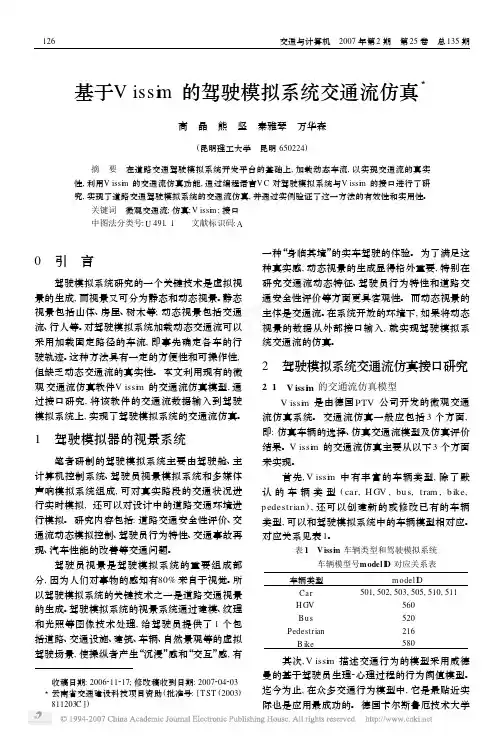

基于V issi m 的驾驶模拟系统交通流仿真3高 晶 熊 坚 秦雅琴 万华森(昆明理工大学 昆明650224)摘 要 在道路交通驾驶模拟系统开发平台的基础上,加载动态车流,以实现交通流的真实性,利用V issi m 的交通流仿真功能,通过编程语言V C 对驾驶模拟系统与V issi m 的接口进行了研究,实现了道路交通驾驶模拟系统的交通流仿真,并通过实例验证了这一方法的有效性和实用性。

关键词 微观交通流;仿真;V issi m ;接口中图法分类号:U 491.1 文献标识码:A收稿日期:2006211217;修改稿收到日期:2007204203 3云南省交通建设科技项目资助(批准号:[T ST (2003)811203C ])0 引 言驾驶模拟系统研究的一个关键技术是虚拟视景的生成,而视景又可分为静态和动态视景。

静态视景包括山体、房屋、树木等;动态视景包括交通流、行人等。

对驾驶模拟系统加载动态交通流可以采用加载固定路径的车流,即事先确定各车的行驶轨迹。

这种方法具有一定的方便性和可操作性,但缺乏动态交通流的真实性。

本文利用现有的微观交通流仿真软件V issi m 的交通流仿真模型,通过接口研究,将该软件的交通流数据输入到驾驶模拟系统上,实现了驾驶模拟系统的交通流仿真。

1 驾驶模拟器的视景系统笔者研制的驾驶模拟系统主要由驾驶舱、主计算机控制系统、驾驶员视景模拟系统和多媒体声响模拟系统组成,可对真实路段的交通状况进行实时模拟,还可以对设计中的道路交通环境进行模拟。

研究内容包括:道路交通安全性评价、交通流动态模拟控制、驾驶员行为特性、交通事故再现、汽车性能的改善等交通问题。

驾驶员视景是驾驶模拟系统的重要组成部分,因为人们对事物的感知有80%来自于视觉。

所以驾驶模拟系统的关键技术之一是道路交通视景的生成。

驾驶模拟系统的视景系统通过建模、纹理和光照等图像技术处理,给驾驶员提供了1个包括道路、交通设施、建筑、车辆、自然景观等的虚拟驾驶场景,使操纵者产生“沉浸”感和“交互”感,有一种“身临其境”的实车驾驶的体验。

为了满足这种真实感,动态视景的生成显得格外重要,特别在研究交通流动态特征、驾驶员行为特性和道路交通安全性评价等方面更具客观性。

而动态视景的主体是交通流。

在系统开放的环境下,如果将动态视景的数据从外部接口输入,就实现驾驶模拟系统交通流的仿真。

2 驾驶模拟系统交通流仿真接口研究2.1 V issi m 的交通流仿真模型V issi m 是由德国PTV 公司开发的微观交通流仿真系统。

交通流仿真一般应包括3个方面,即:仿真车辆的选择、仿真交通流模型及仿真评价结果。

V issi m 的交通流仿真主要从以下3个方面来实现。

首先,V issi m 中有丰富的车辆类型,除了默认的车辆类型(car ,H GV ,bu s ,tram ,b ike ,p edestrian ),还可以创建新的或修改已有的车辆类型,可以和驾驶模拟系统中的车辆模型相对应。

对应关系见表1。

表1 V issi m 车辆类型和驾驶模拟系统车辆模型号m odelI D 对应关系表车辆类型modelI DCar 501,502,503,505,510,511H GV 560Bu s 520Pedestrian 216B ike580 其次,V issi m 描述交通行为的模型采用威德曼的基于驾驶员生理2心理过程的行为阈值模型。

迄今为止,在众多交通行为模型中,它是最贴近实际也是应用最成功的。

德国卡尔斯鲁厄技术大学在许多的领域中对这个模型进行了校验。

最后,V issi m提供了多种类型的评价功能,评价数据既可以在仿真和测试运行中实时显示,也可以输出文本文件。

在仿真运行过程中,被激活的评价类型将根据用户的定义和配置,生成相应的评价数据输出文件,这为研究交通流的特性提供了精确的数据。

V issi m是世界上少有的几个同时综合了城市道路和高速公路、常规交通和公交等一系列交通情形的微观仿真模型,拥有全面的车辆驾驶行为,并且能对仿真结果进行全面分析和有效展示[3],基于这样的特点,选择V issi m作为交通流仿真接口研究的工具。

2.2 驾驶模拟系统的交通流仿真接口研究交通流仿真的接口设计可以分2步来实现:①道路转换。

将驾驶模拟系统中生成的道路视景数据通过1个接口转换到V issi m中;②交通流转换。

在V issi m微观仿真环境下,在已经转换好的道路上加载车流,将交通流实时仿真的各项参数记录下来,再通过1个接口转换成驾驶模拟系统动态视景文件,使驾驶模拟系统生成交通流。

2.2.1 道路转换由于驾驶模拟系统中道路视景是根据公路勘测设计院提供道路数据库计算生成的,因此通过读取数据库中的相关数据,例如中桩点的坐标值(E坐标、N坐标、改正高程)、方位角、路宽等参数,找到转换关系,计算出V issi m生成道路所需要的参数。

V issi m中的道路特点是由路段L ink和连接器Connecto r连接而成的,且通过确定道路的中点坐标值便可生成1条道路,基于这样的特点,根据数据库中给出的中桩点的参数,通过以下计算便可求出V issi m中道路的中点坐标。

图1中Y1Y2、Z1Z2之间距离代表以行进方向为准的驾驶模拟系统右侧、左侧路块宽度,路块宽度是左侧路缘带、车道宽和右侧硬路肩宽度之和,并且规定,中桩线右侧的路宽为正,左侧的路宽为负;Z1Y1之间距离代表中央隔离带宽度;P、Q分别为右、左车道中点;方位角Α为中桩切线与N轴的夹角;∃Z2、∃Y2分别为左、右路块边缘点与中桩点的高程差;∃h为车道中点与中桩点的高程差。

以计算右侧道路中点P为例,公式如下:x Y i=x i-X+l co s Αy Y i=y i-Y-l sin Αz Y i=z i-Z+∃h,其中:∃h=Y1PY1Y2∃Y2式中:X,Y,Z为道路的坐标原点;l为路块宽度,当计算左侧车道中点Q坐标值时,l取负值即可。

图2为道路转换接口程序的流程图。

通过道路数据转换接口,与驾驶模拟系统中完全相同道路——包括道路线形及坐标,就可以在V issi m中自动生成了。

图1 计算道路中点坐标图2 道路转换流程图2.2.2 交通流转换通过道路转换接口程序,在V issi m中就以路网的形式生成了转换的道路,在V issi m微观仿真的环境下加载车流进行仿真,交通流的实时变化参数便被保存到V issi m的车辆记录评价文件中。

根据驾驶模拟系统加载动态视景所需参数,在V issi m评价文件中选择输出车辆编号、类型、开始加载时间、仿真步长点坐标、速度和停留时间等参数。

由于驾驶模拟系统加载动态视景需要1个动态视景文件和1个路径文件夹,因此分2步进行数据转换。

动态视景数据文件所需参数如下:tex I D ,modelI D ,startT i m e ,pathfile-1,车辆模型号,起动时间,动态视景运行路径文件驾驶模拟器中有丰富的车辆模型,轿车、吉普、客车、货车、出租车、摩托车和自行车等。

V issi m 与驾驶模拟器车辆模型对应关系见表1。

生成动态视景数据文件流程图如图3。

图3 生成动态视景文件流程图路径文件夹记录各个车辆的行驶路径,即记录每个仿真步长各个车辆的位置坐标x ,y ,z 及相应参数。

路径文件夹下为文本文件,如:car 1.tx t ,H GV 2.tx t ...car 和H GV 均为V issi m 交通流仿真结果里的车辆类型,数字1、2则为车辆编号,文本文件car 1.tx t 记录了类型为car 编号为1的车辆在仿真过程中的行驶路径,文本文件2.tx t 记录了类型为H GV 编号为2的车辆在仿真过程中的行驶路径。

生成路径文件夹流程图如图4所示。

图4 生成路径文件夹流程图3 应用实例作为应用实例,作者选择安楚高速公路三合同路段作为研究对象进行交通流仿真。

安楚高速公路起于安宁市和平村,止于楚雄市达连坝,主线全长129.93km ,为双向6车道。

基于V issi m 3.70版本限定道路坐标范围是10km ×10km ,因此对于超过此范围的路段采取分段转换。

在昆明理工大学道路交通模拟系统平台上生成的该路段的三维视景,如图5所示。

首先,应用本文研究的V issi m 与模拟器的道路数据转换接口,读入该路段的数据库,进行位置标定;通过数据自动转换,在V issi m 中重现该路段,如图6所示。

图5 驾驶模拟系统中道路三维视景图6 V issi m 中生成的道路当该路段的数据转换完成之后,再进行交通流的参数设置,如交通流组成、相应车流百分比及车速分布,确定相关交通流模型,完成标定后,在V issi m 上进行交通流仿真,如图7所示,得到仿真结果即V issi m 车辆记录文件。

最后,通过上述交通流数据转换接口,将V issi m 中的得到的交通流仿真结果转换到驾驶模拟系统平台上,如图8所示。

应用该方法实现了道路交通驾驶模拟器中动图7 V issi m 中交通流仿真结果图8 驾驶模拟系统生成交通流态交通流的生成,为驾驶模拟系统的应用提供了更为真实的虚拟实验场景,同时也为利用驾驶模拟系统研究道路交通的拥堵、安全提供了可行性。

4 结 论本文利用了V issi m软件的交通流模型及仿真优势,通过道路数据转换接口及交通流数据转换接口的研究,实现了在驾驶模拟系统上的动态交通流仿真,使驾驶模拟系统具有更接近真实的道路交通动态环境,为该模拟系统作为科学工具的应用奠定了基础。

参考文献[1] 熊 坚,曾纪国,丁 力,等.面向道路交通的汽车驾驶模拟器的开发及应用.中国公路学报,2002,15(2):1172119[2] 史其信.智能交通系统评价技术与方法.北京:中国铁道出版社,2005[3] 刘运通.交通系统仿真技术.北京:人民交通出版社,2002[4] 吴娇蓉.交通系统仿真及应用.上海:同济大学出版社,2004[5] 罗 霞.高等级公路交通流理论.成都:西南交通大学出版社,1999[6] 王殿海.交通流理论.北京:人民交通出版社,2002Traff ic Flow Si m ula tion of D r iv i ng Si m ula tion System Ba sed on V issi mGAO J i ng X I ONG J i an QIN Yaq i n W AN Hua sen(K unm ing U n iversity of S cience and T echnology,K unm ing650224,Ch ina)Abstract:Based on the exp lo itati on p latfo rm of road traffic driving si m u lati on system,the traffic flow si m u lati on functi on of V issi m w as u sed to load dynam ic traffic flow in the road traffic scene.T he in terface betw een driving si m u lati on system and V issi m w as researched on by p rogramm ing language V C,w h ich realized the traffic flow si m u lati on on road traffic driving si m u lati on system.A n examp le w as p resen ted to verify the validity and p racticab ility of th is m ethod.Key words:m icroco s m ic traffic flow;si m u lati on;V issi m;in terface(上接第125页)Quan tita tive Ana lysis of Tran sporta tion Externa l Cost i n Harb i n C ityGAO T i ngti ng X ING Yanyun(T ianj in U n iversity of T echnology and E d uca tion,T ianj in300222,Ch ina)Abstract:F irst,the ex ternal co sts of several common tri p modes in the cities,including w alk ing,b icycle, mo to rcycle,bu s,car and tax i w ere researched on quan titatively.T hen,the u rban traffic tri p co st calcu lati on m ethods and models w ere estab lished respectively.T he investigati on in H arb in C ity p rovided the scien tific basis fo r the traffic and tran spo rtati on po licy2m ak ing and the rati onal u tilizati on of resou rces in o rder to p romo te the su stainab le developm en t of u rban areas.Key words:u rban traffic;ex ternal co st;quan tizati on。
