第五章 硅酸盐及一些实验
又如： 成分：
Na 2 O SiO 2 高温 石灰石（CaCO 3） 玻璃 CaO SiO 2 碱金属（Na 2 CO 3） 砂子（SiO 2）
制品：水泥、玻璃、陶瓷、耐火材料等非金属
常见的硅 酸盐水泥
SiO 2 : 20 24%,Al2 O 3 : 2 7%, Fe 2 O 3 : 2 4% CaO : 64 68%,MgO : 0 4%,SO 3 : 0 2% 酸不溶物 : 1.5 3%
SiO 2 : 72.5%,Al2 O 3 及Fe 2 O 3约4.0% 常见的 CaO约7.0%,Na O约10%，B O 约6.0% 2 2 3 中性玻璃 MgO及K O少量 2
SiO 2 : 50 - 60%,Al2 O 3 : 30 45% 耐火材料 Fe 2 O 3约1.5%,CaO约2%,MgO约1.5%
硅酸盐的分Leabharlann 方法• a. 重量分析法（准、费时），用于分析 • SiO2、SO3、烧失量 • b. 容量分析法（络合滴定法，分析CaO、 • MgO、Fe2O3、Al2O3、TiO2 • 简单，有一定准确度）
快、
• c. 仪器分析法：分光光度法 微量Fe2O3、TiO2 • 火焰光度法 K2O、Na2O • 原子吸收光度法 K2O、Na2O
• 自然界中存在的大量的硅酸盐矿和石英 矿，天然的硅酸盐矿物有粘土、长石、 云母、滑石、石棉等，这些矿物在工业 上很有用途，并且是硅酸盐工业（水泥、 玻璃、陶瓷、耐火材料）的主要原料。 人造硅酸盐除了硅酸盐工业产品外，现 代工业中的合成分子筛、无线电原料、 太空高温材料等等，也有很多硅酸盐产 品。因此，硅酸盐工业是国民经济的一 个重要组成部分。
对于准确度要求较高的硅酸盐分析，
往往把经典法和快速法结合起来，以便充 分发挥各自的优点。因为重量法测SiO2不 但准确而且滤液还可用作Al、Fe、 Ca、Mg 等元素的测定。利用过滤完SiO2的滤液， 不但消除了Si的干扰，提高测定Al、Fe、 Ca、Mg的准确度，并且大大节省了分析时 间。
一、硅酸盐在自然界的存在及其分析的目的和意义
存在： 硅酸盐是地壳的主要组成部分，各种已 知的硅酸盐矿物至少有800多种，约占自然界已知 矿物种类的三分之一。自然界中,硅酸盐矿物组成 复杂，并且含有多种杂质。可以把它们看作是硅 酸（XSiO2·YH2O）中的氢被Al、Fe、Ca、Mg、K、 Na及其他金属取代所形成的盐类。X、Y可以有不 同的比例，因而硅酸盐种类繁多，含量差别很大。
硅酸盐的分析方法
硅酸盐分析有很长的历史。经典的 分析方法多采用重量分析法测定各元素。 例如，用盐酸蒸干法或动物胶法测定SiO2， 用沉淀重量法测定Al2O3 、 Fe2O3、 CaO、 MgO等元素。重量法测定SiO2有准确的优 点，但测Al、Fe等元素则准确性不高。近 代硅酸盐分析用K2SiF6容量法测SiO2，Fe、 Ca、 Mg等元素的测定已用EDTA法。 EDTA 法测定这些元素，不但快速而且准确，已 经广泛用于例行分析。这就是所谓的“快 速法”。
二、硅酸盐的组成和分析项目 硅酸盐的种类很多，其化学组成也各不相同， 元素周期表中的大部分天然元素都可能存在于其 中，最主要的组成元素包括氧、硅、铝、铁、钙、 镁、钾、钠，其次是锰、钛、磷、氢、碳等，因 此，硅酸盐成分分析中，分析的项目主要是 SiO2、 Al2O3、Fe2O3、CaO、MgO、K2O、Na2O、水分及烧失 量，且其含量用这些元素氧化物来表示.
（1）硅酸盐中阳离子是金属，但阴离子主要是氧。
整个成分含量与所有各金属的氧化物的总和相等。
因而采用氧化物的形式表达各组分含量。
（2）硅酸盐中各金属氧化物的含量，加上灼烧损
失，总量应近100%，即：
SiO2%+Al2O3%+Fe2O3%+CaO%+MgO%+K2O%+Na2O%+灼烧 损失≈100%
意义：硅酸盐分析对国民经济建设具有重大的意 义，它可以帮助地质学家了解岩石内部组分含量 的变化，元素在地壳内的迁移情况和变化规律、
元素的集中和分散、岩浆的来源及可能出现的矿
物，以求解决矿体岩相分带，阐明岩石成因等问
题；确定硅酸盐的工业品位；指导冶金工业生产
（炉渣分析）等。另外，冶金工业矿石原料的杂 质分析，其实也是硅酸盐分析的一部分。
第五章 硅酸盐分析
• • • • • • • • 5-1 概述 5-2 烧失量及水分测定 5-3 二氧化硅的测定 5-4三氧化二铁的测定 5-5三氧化二铝的测定 5-6二氧化钛的测定 5-7氧化镁、氧化钙及不容物的测定 5-8硅酸盐的系统分析
5-1 概述
一、硅酸盐在自然界的存在及其分析的目的和 意义 二、硅酸盐的组成及分析项目 三、硅酸盐的分解
分类：天然硅酸盐和人造硅酸盐
• • • • • • • • 常见的天然硅酸盐矿物有： 正长石[K(AlSi3O8)]、钠长石[Na(AlSi3O8)]、 滑石[Mg3Si4O10(OH)2]、 白云母[KAl2(AlSi3O10)(OH)2]、 高岭土[Al2(Si4O10)(OH)2]、 石棉[CaMg3(Si4O12)]、 橄榄石[（MgFe)2SiO4]、 绿柱石[Be3Al2(Si6O18)]、石英[SiO2]、蛋白石 [SiO2nH2O]、锆英石[ZrSiO4]等。
• 分子式： • 硅酸盐需用复杂的分子式表示 通常将硅酸酐分子（SiO2）和构成硅酸盐 的所有氧化物的分子式分开来写，如： 正长石：K2AlSi6O16或 K2O ·Al2O3 ·6 SiO2 高岭土： H4Al2Si2O9或Al2O3 ·2 SiO2 ·2 H2O
分开写清晰
硅酸盐制品（即人造硅酸盐） 以硅酸盐矿物的主要原料，经高温处理，可 生产出硅酸盐制品。 如：
C 3S : CaO SiO 2 石灰石（CaCO 3） C S : 2CaO SiO 高温 2 2 粘土（Al2 O 3 2SiO 2 2H2 O） 水泥 C 3 A : 3CaO Al2 O 3 铁矿石（Fe 2 O 3） C 4 FA : 4CaO Fe 2 O 3 Al2 O 3
合集下载
硅酸盐水泥熟料的煅烧
·强吸热反应；
每1 kg纯碳酸钙在890℃时分解吸收热量为1645J/g，是 熟料形成过程中消耗热量最多的一个工艺过程。分解所需总
热量约占预分解窑的二分之一；
·反应起始温度较低； ·分解温度与CO2分压和矿物结晶程度有关 。
3. 碳酸钙的分解过程
①热气流向颗粒表面的传热过程； ②热量由表面以传导方式向分解面传递的过程； ③碳酸钙在一定温度下吸收热量，进行分解并放出CO2 的化学过程； ⑤表面的CO2向周围介质气流扩散的过程。
• 回转窑内”带”的划分及其作用 1.干燥带 物料温度20—150℃ 气体温 度200—400℃ 2.预热带 物料温度150—750℃ 气体温 度400—1000℃ 3.碳酸盐分解带 物料温度750—1000℃ 气体温 度1000—1400℃ 4.放热反应带 物料温度1000—1300℃ 气体 温度1400—1600℃ 5.烧成带 物料温度1300—1450--1300℃ 气体温度1650—1700℃ 6.冷却带
生料中自由水量因生产方法与窑型不同而异： 干法窑﹤1％ 立窑、半干法立波尔窑：12 ～15％ 湿法窑：30～40 ％ 半湿法立波尔窑：18 ～22％
2.脱 水
脱水是指粘土矿物分解放出化合水 。
层间吸附水：以水分子状态
·水存在形式：
脱水温度：100℃左右 晶体配位水：OH脱水温度：400～600℃以上

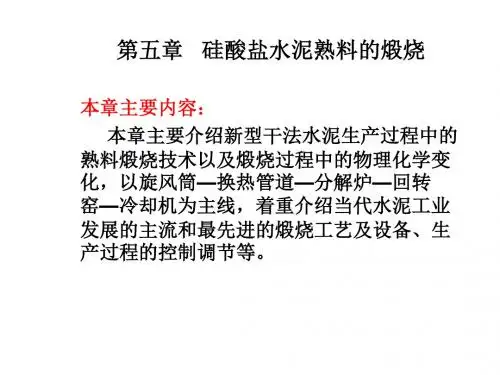

第五章 硅酸盐水泥熟料的煅烧
本章主要内容： 本章主要介绍新型干法水泥生产过程中的 熟料煅烧技术以及煅烧过程中的物理化学变 化，以旋风筒—换热管道—分解炉—回转 窑—冷却机为主线，着重介绍当代水泥工业 发展的主流和最先进的煅烧工艺及设备、生 产过程的控制调节等。
研究方法：
• 在实验室内进行 • 在试验窑与生产窑上进行
5.3.1硅酸盐材料-教学设计2023-2024学年高一下学期化学人教版(2019)必修第二册
2. 玻璃、水泥、陶瓷等常见硅酸盐产品的制作原理和用途
3. 硅酸盐材料在日常生活和工业中的应用
本节课将重点讲解硅酸盐的定义、性质以及玻璃、水泥、陶瓷等硅酸盐产品的制作过程和应用。通过对这些知识的学习，学生能够理解硅酸盐材料的重要性和广泛应用，提高对化学知识的认识和兴趣。
二、核心素养目标
本节课的核心素养目标主要涉及以下三个方面：
4. 探讨硅酸盐材料行业的未来发展趋势，提出自己的看法。
5. 设计一个关于硅酸盐材料的实验，并写出实验步骤、原理及预期结果。
举例题型：
1. 简答题：请列举三种硅酸盐材料，并简要说明它们的制作原理和用途。
答案：玻璃、水泥、陶瓷。玻璃是通过熔融硅砂与其他氧化物混合制成的；水泥是由石灰石、黏土等原料经过高温烧制而成的；陶瓷是由黏土经过成型、干燥、烧结等过程制成的。
（4）实验室设备：充分利用实验室设备，为学生提供实验材料和仪器，确保实验教学的顺利进行。
五、教学过程设计
1. 导入新课（5分钟）
目标：引起学生对硅酸盐材料的兴趣，激发其探索欲望。
过程：
开场提问：“你们知道硅酸盐材料是什么吗？它与我们的生活有什么关系？”
展示一些关于玻璃、水泥、陶瓷等硅酸盐材料的图片或视频片段，让学生初步感受硅酸盐材料的魅力或特点。
目标：通过具体案例，让学生深入了解硅酸盐材料的特性和重要性。
过程：
选择几个典型的硅酸盐材料案例进行分析。
详细介绍每个案例的背景、特点和意义，让学生全面了解硅酸盐材料的多样性或复杂性。
引导学生思考这些案例对实际生活或学习的影响，以及如何应用硅酸盐材料解决实际问题。
小组讨论：让学生分组讨论硅酸盐材料的未来发展或改进方向，并提出创新性的想法或建议。
三、重点难点及解决办法
3. 硅酸盐材料在日常生活和工业中的应用
本节课将重点讲解硅酸盐的定义、性质以及玻璃、水泥、陶瓷等硅酸盐产品的制作过程和应用。通过对这些知识的学习，学生能够理解硅酸盐材料的重要性和广泛应用，提高对化学知识的认识和兴趣。
二、核心素养目标
本节课的核心素养目标主要涉及以下三个方面：
4. 探讨硅酸盐材料行业的未来发展趋势，提出自己的看法。
5. 设计一个关于硅酸盐材料的实验，并写出实验步骤、原理及预期结果。
举例题型：
1. 简答题：请列举三种硅酸盐材料，并简要说明它们的制作原理和用途。
答案：玻璃、水泥、陶瓷。玻璃是通过熔融硅砂与其他氧化物混合制成的；水泥是由石灰石、黏土等原料经过高温烧制而成的；陶瓷是由黏土经过成型、干燥、烧结等过程制成的。
（4）实验室设备：充分利用实验室设备，为学生提供实验材料和仪器，确保实验教学的顺利进行。
五、教学过程设计
1. 导入新课（5分钟）
目标：引起学生对硅酸盐材料的兴趣，激发其探索欲望。
过程：
开场提问：“你们知道硅酸盐材料是什么吗？它与我们的生活有什么关系？”
展示一些关于玻璃、水泥、陶瓷等硅酸盐材料的图片或视频片段，让学生初步感受硅酸盐材料的魅力或特点。
目标：通过具体案例，让学生深入了解硅酸盐材料的特性和重要性。
过程：
选择几个典型的硅酸盐材料案例进行分析。
详细介绍每个案例的背景、特点和意义，让学生全面了解硅酸盐材料的多样性或复杂性。
引导学生思考这些案例对实际生活或学习的影响，以及如何应用硅酸盐材料解决实际问题。
小组讨论：让学生分组讨论硅酸盐材料的未来发展或改进方向，并提出创新性的想法或建议。
三、重点难点及解决办法
硅酸盐花园实验现象描述
硅酸盐花园实验现象描述当我们往硅酸钠溶液中加入金属盐的晶体时从晶体中有芽状物伸出此种芽因金属盐种类的不同而各具独特的美丽颜色由这种硅酸盐所形成的芽呈树枝状向上生长此种现象称为“化学花园”也叫“硅酸盐花园”。
化学花园实质上是不同的金属离子与硅酸钠溶液作用形成不同颜色的硅酸盐。
本文重点就化学花园的形成原因、以及几种影响因素盐的性质、浓度、时间等进行阐述。
那么“硅酸盐花园”这种现象是怎样形成的呢下面就让我们来分析一下这个形成过程从而找出形成的原因。
当我们把金属盐比如CoCl2晶体投入到硅酸钠溶液中时首先CoCl2晶体表面会稍微有些溶解当然整个晶体会被盐溶液所包围此时金属Co2离子与硅酸根离子会发生反应从而在晶体周围形成硅酸钻的薄膜附着在晶体的表面。
实验表明这种金属的硅酸盐薄膜是难溶于水的而且此膜具有半透膜的性质。
在薄膜里面是溶解度大的金属盐类薄膜外面是硅酸钠溶液。
因此在薄膜里很易形成盐的浓溶液。
由于存在着渗透现象薄膜外面的水不断地透过薄膜而进入膜里面内液产生极大的压力此种内液压力在半透膜的任何点都是一样的。
可是外液的水压在上部就比较小所以水压小的上部半透膜就会破裂在破裂的地方金属盐溶液逸出与膜外面的硅酸钠溶液作用在其上部又形成新的难溶硅酸盐半透膜如此反复破裂又反复形成则芽不断向上生长直达液面就形成了不同形状、颜色各异的“石笋”宛如一座花园这就是“化学花园”的形成过程。
从形成过程来看要形成“化学花园”所选用的金属盐必须能够与硅酸钠产生不溶性的硅酸盐因此可以选择的这些金属盐主要是除了碱金属以外的一些金属盐类。
在“化学花园”中形成五颜六色的芽多数硅酸盐的颜色与原金属盐的颜色相似比如Fe2SiO33棕红色、FeSiO3浅绿色、CaSiO3白色、CuSio3蓝色、NiSiO3翠绿色、MnSi03肉色也有部分硅酸盐的颜色与原金属盐的颜色是不同的如往溶液中投入红色CoC12晶体但长出的芽却是蓝色的。
在“化学花园”中各种芽生长的速度和许多因素有关如温度硅酸钠的浓度阴离子的影响还有溶液中其它电解质的影响。
5.3.2硅酸盐材料教学设计-2023-2024学年高一化学人教版(2019)必修第二册
核心素养目标
本节课旨在培养学生的化学学科核心素养，具体包括：
1.科学探究能力：通过实验、观察等方法，使学生掌握硅酸盐的性质，提高学生的实验操作能力和观察分析能力。
2.证据推理能力：通过学习硅酸盐的定义、性质及应用，培养学生运用事实和证据进行推理、判断的能力。
3.宏观辨识与微观探析能力：使学生能够从微观角度解释硅酸盐的性质，认识硅酸盐材料的结构与性能之间的关系。
2.学生的学习兴趣、能力和学习风格：高一年级的学生对化学实验和生活中的实际应用具有较强的兴趣。在学习能力方面，学生具备一定的逻辑思维能力和实验操作能力。在学习风格上，他们更倾向于通过实验、观察和讨论来学习，希望能够亲自动手进行实验，提高学习积极性。
3.学生可能遇到的困难和挑战：在学习硅酸盐材料这一章节时，学生可能会遇到以下困难和挑战：
课后拓展
1.拓展内容：
（1）阅读材料：《硅酸盐材料的应用与发展》（推荐书籍：《硅酸盐材料科学与技术》）
（2）视频资源：《硅酸盐材料的生产工艺》（推荐视频：YouTube上的硅酸盐材料生产工艺视频）
2.拓展要求：
鼓励学生在课后时间自主学习和拓展硅酸盐材料的相关知识。教师可以提供必要的指导和帮助，如推荐阅读材料、解答疑问等。学生可以利用课后时间深入研究硅酸盐材料的制备方法、改性和创新等方面的内容，以提高自己的学习能力和对硅酸盐材料的深入了解。同时，学生也可以通过观看视频资源，了解硅酸盐材料的生产工艺，增强对硅酸盐材料的认识和理解。
5.硅酸盐材料的制备方法：硅酸盐材料的制备方法主要包括烧结法、熔融法和化学气相沉积法等。这些方法根据不同的应用领域和材料特性进行调整和改进。
6.硅酸盐材料的改性和创新：为了满足不同领域对硅酸盐材料性能的要求，研究人员通过对硅酸盐材料进行改性和创新，开发出具有特殊性能的新型硅酸盐材料。例如，纳米硅酸盐材料、复合硅酸盐材料等。
本节课旨在培养学生的化学学科核心素养，具体包括：
1.科学探究能力：通过实验、观察等方法，使学生掌握硅酸盐的性质，提高学生的实验操作能力和观察分析能力。
2.证据推理能力：通过学习硅酸盐的定义、性质及应用，培养学生运用事实和证据进行推理、判断的能力。
3.宏观辨识与微观探析能力：使学生能够从微观角度解释硅酸盐的性质，认识硅酸盐材料的结构与性能之间的关系。
2.学生的学习兴趣、能力和学习风格：高一年级的学生对化学实验和生活中的实际应用具有较强的兴趣。在学习能力方面，学生具备一定的逻辑思维能力和实验操作能力。在学习风格上，他们更倾向于通过实验、观察和讨论来学习，希望能够亲自动手进行实验，提高学习积极性。
3.学生可能遇到的困难和挑战：在学习硅酸盐材料这一章节时，学生可能会遇到以下困难和挑战：
课后拓展
1.拓展内容：
（1）阅读材料：《硅酸盐材料的应用与发展》（推荐书籍：《硅酸盐材料科学与技术》）
（2）视频资源：《硅酸盐材料的生产工艺》（推荐视频：YouTube上的硅酸盐材料生产工艺视频）
2.拓展要求：
鼓励学生在课后时间自主学习和拓展硅酸盐材料的相关知识。教师可以提供必要的指导和帮助，如推荐阅读材料、解答疑问等。学生可以利用课后时间深入研究硅酸盐材料的制备方法、改性和创新等方面的内容，以提高自己的学习能力和对硅酸盐材料的深入了解。同时，学生也可以通过观看视频资源，了解硅酸盐材料的生产工艺，增强对硅酸盐材料的认识和理解。
5.硅酸盐材料的制备方法：硅酸盐材料的制备方法主要包括烧结法、熔融法和化学气相沉积法等。这些方法根据不同的应用领域和材料特性进行调整和改进。
6.硅酸盐材料的改性和创新：为了满足不同领域对硅酸盐材料性能的要求，研究人员通过对硅酸盐材料进行改性和创新，开发出具有特殊性能的新型硅酸盐材料。例如，纳米硅酸盐材料、复合硅酸盐材料等。
硅酸盐的分析
• 高温熔融法
※ 碳酸钠、碳酸钾 SiO2 + Na2CO3 == Na2SiO3 + CO2 ※ 苛性碱 CaAl2Si6O16 + 14NaOH == 6Na2SiO3 + 2NaAlO2 + CaO + 7H2O ※ 过氧化钠 2Mg3Cr2(SiO4)3 + 12Na2O2 == 6MgSiO3 + 4NaCrO4 + 8Na2O
Contents
1 概述 2 烧失量、水分的测定 3 硅酸盐试样分析 4 二氧化硅的分析 5 三氧化二铁的分析 6 实验方法举例
硅酸盐试样分析
• 酸溶法
※ 盐酸+硝酸 大量硅酸溢出——加硝酸
※ 氢氟酸（硫酸、过氯酸） 3SiF4 + 3H20 == 2H2SiF6 + H2SiO3 硫酸、过氯酸;挥发金属氟化物——盐类（防止挥发损失）
仪器与试剂 盐酸、硝酸、氨水、磺基水杨酸指示剂、PAN指示剂、缓冲溶
液、EDTA标液、硫酸铜溶液
Fe、Al含量的连续测定
实验步骤 ①Fe测定：0.1000g试样置于坩埚，加热分解。至盐类完
全溶解，冷却，洗涤至容量瓶中。定容。 ②Al测定 ③CuSO4 标准溶液配制、标定
处理数据
Fe、Al含量的连续测定
• 发展趋势
经典法——EDTA滴定法——现代仪器分析法
Contents
1 概述 2 烧失量、水分的测定 3 硅酸盐试样分析 4 二氧化硅的分析 5 三氧化二铁的分析 6 实验方法举例
烧失量、水分的测定
• 烧失量测定
※ 定义：式样在950-1000度灼烧后的失量，是样品中化学反应质量上增 加或减少 代数 和。
Contents
※ 碳酸钠、碳酸钾 SiO2 + Na2CO3 == Na2SiO3 + CO2 ※ 苛性碱 CaAl2Si6O16 + 14NaOH == 6Na2SiO3 + 2NaAlO2 + CaO + 7H2O ※ 过氧化钠 2Mg3Cr2(SiO4)3 + 12Na2O2 == 6MgSiO3 + 4NaCrO4 + 8Na2O
Contents
1 概述 2 烧失量、水分的测定 3 硅酸盐试样分析 4 二氧化硅的分析 5 三氧化二铁的分析 6 实验方法举例
硅酸盐试样分析
• 酸溶法
※ 盐酸+硝酸 大量硅酸溢出——加硝酸
※ 氢氟酸（硫酸、过氯酸） 3SiF4 + 3H20 == 2H2SiF6 + H2SiO3 硫酸、过氯酸;挥发金属氟化物——盐类（防止挥发损失）
仪器与试剂 盐酸、硝酸、氨水、磺基水杨酸指示剂、PAN指示剂、缓冲溶
液、EDTA标液、硫酸铜溶液
Fe、Al含量的连续测定
实验步骤 ①Fe测定：0.1000g试样置于坩埚，加热分解。至盐类完
全溶解，冷却，洗涤至容量瓶中。定容。 ②Al测定 ③CuSO4 标准溶液配制、标定
处理数据
Fe、Al含量的连续测定
• 发展趋势
经典法——EDTA滴定法——现代仪器分析法
Contents
1 概述 2 烧失量、水分的测定 3 硅酸盐试样分析 4 二氧化硅的分析 5 三氧化二铁的分析 6 实验方法举例
烧失量、水分的测定
• 烧失量测定
※ 定义：式样在950-1000度灼烧后的失量，是样品中化学反应质量上增 加或减少 代数 和。
Contents
第五章硅酸盐水泥的煅烧
两个传热、一个化学 反应、两个传质
反应条件 悬浮程度 粘土质性质
CA、CF、C2S C12A、C2F C3A、C4AF C3A、C4AF、C2S
生料的细度均匀性 温度和时间 原料性质 矿化剂
C2S+CaO C3S
提高熟料的质量 改善熟料的易磨性 回收余热 易于熟料的输送、 储存和粉磨
最低共熔温度 液相量 液相粘度 液相表面张力 氧化钙溶解速率 反应物存在状态
作用
含氟化合物：常用萤石（CaF2） 硫化物：常用石膏（天然石膏、工业副产石膏） 氯化物：CaCl2 其他：铜矿渣、磷矿渣等 萤石：氟离子破坏晶格；降低液相生成温度；降低液相粘度
硫化物：能降低液相出现温度,降低液相粘度和表面张力 复合矿化剂（萤石-石膏、萤石-重晶石）
晶种：硅酸盐水泥熟料
挥发性组分：碱、氯、硫
4. 入窑物料碳酸钙分解率达30～40%，从而减轻了回转窑 的负荷，使窑的长度缩短。
5. 窑内没有干燥带、预热带，只有其余四个带。
5.5.3 预分解窑内熟料的煅烧
熟料煅烧特点
1. 分解炉中，温度为820～900℃时，分解率可达85～95%， 分解时间 4～10 s，而在窑内分解需30多分钟。
（1）尽可能多地回收熟料的热量，以提高入窑二次空气 温度，降低熟料热耗。 （2）缩短熟料的冷却时间，以提高熟料质量，改善易磨 性。 （3）冷却单位质量熟料的空气消耗量要小，以便提高二 次空气温度，减少粉尘飞扬，降低电耗。 （4）结构简单，操作方便，维修容易，运转率高。
2. 分类：
水泥熟料冷却机
筒式冷却机
5.5.1 回转窑内熟料的煅烧
燃料
低端 窑头 热端
传动大齿轮
高端 窑尾 冷端 生料
第五章-硅的分析
由于水泥试样中会含有不溶物，如用盐酸 直接溶解样品，不溶物将混入二氧化硅沉 淀中，从而导致分析结果偏高。在国家标 准中规定，水泥试样一律用碳酸钠烧结后 再用盐酸溶解。若需准确测定，应以氢氟 酸处理。
以碳酸钠烧结法分解试样，应预先将固体 碳酸钠用玛瑙研钵研细。而且碳酸钠的加 入量要相对准确，需用分析天平称量1.0g左 右。若加入量不足，试料烧结不完全，测 定结果不稳定；
C.当加入盐酸时，一部分硅酸水溶胶 转变为水凝胶析出，为使其全部析出， 将溶液在105～110℃下烘干1.5～2h， 蒸干破坏胶体水化外壳而脱水形成硅 酸干渣。
d.再用盐酸润湿，并放置5～10min，使 蒸发过程中形成的铁、铝、钛等的碱 式盐和氢氧化物与盐酸反应，转变为 可溶性盐类而全部溶解。
K++SiO32-+6F-+6H+
K2SiF6 +3H2O
K2SiF6 +3 H2O(沸水)=2KF+H2SiO3+4HF
（过滤洗涤）
②实验步骤 a.称取0.6gKOH置于银坩埚底部少许，准确称
量0.1g试样倒入坩埚中，再盖上剩余的KOH。 b.600℃熔融20min。
c.冷却后在强酸介质中，加入氟化钾、氯化钾， 可溶性硅酸与F-作用时，能定量地析出氟硅酸 钾沉淀。
第五章
硅含量的测定
5.1.重量法 5.1.1盐酸脱水重量法
①方法原理
试样+碳酸钠或苛性钠 熔融 硅酸钠+水 提取+盐酸酸化 水溶胶 105～110℃下烘干1.5～2h 硅酸干渣 +HCl、过滤、洗涤、灼烧 得SiO2。
②实验步骤
a.称量0.5g试样与1.0g碳酸钠或苛性钠 熔融分解后，试样中的硅酸盐全部转变 为硅酸钠。 b.熔融物用水提取，盐酸酸化，相当量 的硅酸以水溶胶状态存在于溶液中。
硅酸盐系统分析
四川工商职业技术学院姓名：班级：分析09310指导老师：日期：2011年12月30日目录前言………………………………………… ( 3) 实验结果汇总…………………………………………( 4)………………………………………… ( 5) 实验一、水分及烧失重测定………………………………………… ( 7) 实验二、样品溶解及标液配制 (8)实验三、二氧化硅的测定实验四、氧化铁的测定 (11)实验五、氧化钛的测定………………………………………… (13 ) 实验六、氧化铝的测定………………………………………… (14 ) 实验七、钙镁的测定………………………………………… ( 16) 实验八、钾钠的测定………………………………………… ( 17) 总结………………………………………… ( 19)前言硅酸盐的组成比较复杂，在分析时，除了要具备熟练的分析技能还应对硅酸盐的组成有全面的了解。
否则会引起一系列的系统误差。
硅酸盐分析用的方法是以化学方法为基础，但在实验中亦采用了物理及物理化学的方法，如比色法和火焰广度法。
本次为期两周的综合训练以高岭土为样品，进行硅酸盐的全分析。
本次实验测定项目共十项，分别是：水分、灼烧减量、二氧化硅、三氧化二铁、三氧化二铝、氧化钛、氧化钙、氧化镁、氧化钾、氧化钠。
本次综训的目的是，通过独立的完成硅酸盐分析的实验设计，实验操作，以及方法选择的，使我们全面的了解硅酸盐的组成，具备对硅酸盐进行全分析的能力。
实验一、水实验结果汇总1、样品信息样品名称高岭土样品称取量0.5005g 样品定容体积250.00ml 2、实验结果成分含量（%）SiO2 59.89 H2O 3.64 Fe2O3 0.74 Al2O3 24.36 TiO2 1.11 CaO 含量低，未检出MgO 含量低，未检出K2O 1．62 Na2O 6.44 其他 2.2 灼烧减量 5.42实验一、分及烧失重测定一、实验原理1、水分测定：在恒重扁形称量瓶（坩埚）中称得（干燥）样品质量及称量瓶质量，经恒重后称量瓶(坩埚)及样品重量之和与恒重前样品及称量瓶质量和的差值即为水分（烧失重）。
硅酸盐全分析ppt课件
15
任务三、硅酸盐中氧化铝含量的测定
配位滴定法
测定方法
法
酸碱滴定法 EDTA直接滴定
铜盐返滴定
法
16
（一）EDTA络合滴定法（铜盐回 滴）
1、实验目的：
测定硅酸盐中氧化铝的含量
2、实验原理：
试样用无水碳酸钠烧结，或用氢氧化钠熔 融，然后用水浸取，加盐酸分解，制成溶液。先 用EDTA标准滴定液滴定铁，然后加入对铝、钛过 量的EDTA标准滴定溶液，于PH3.8—4.0以PAN为指 示剂，用硫酸铜标准滴定溶液回滴过量的EDTA。
配制
称取约5.6gEDTA于烧杯中，加200ml水，加热溶解，过滤，用水稀释至1L，摇匀。
标定
吸取25.00ml碳酸钙标液于锥形瓶中，加入25ml水，加入适量CMP混合指示剂，在搅 拌下加入氢氧化钾溶液，至出现绿色荧光后再过量2-3ml，以EDTA标液滴定至绿色荧光 消失并呈现红色为终点。
注明(CMP为钙黄绿素-甲基百里香酚蓝-酚酞 混合指示剂）
吸取25ml溶液放入锥形瓶中 →+EDTA至过量10-15ml→+100ml水→加热 21
任务四、硅酸盐中二氧化钛含量的测定
1、实验方法： 二安替比林甲烷光度法
2、实验目的： 测定硅酸盐中二氧化钛的含量
3、实验原理： 在盐酸或硫酸介质中钛离子与二安替比
林甲烷形成黄色的化合物，其颜色的深度 与二氧化钛的含量成正比，借此测定二氧 化钛的含量。计算出二氧化钛的质量分数。22
称取试样050g精确至00001g置于银坩埚67g氢氧化钠650700高温下熔融20min取出冷却将坩埚放入盛有100ml沸水烧杯中加热熔块完全浸出后取出并冲洗坩埚2530ml盐酸1ml硝酸加热至沸冷却移入250ml容量瓶吸取25ml溶液放入锥形瓶中edta至过量1015ml100ml水加热7080数滴氨水ph303521任务四硅酸盐中二氧化钛含量的测定1实验方法
任务三、硅酸盐中氧化铝含量的测定
配位滴定法
测定方法
法
酸碱滴定法 EDTA直接滴定
铜盐返滴定
法
16
（一）EDTA络合滴定法（铜盐回 滴）
1、实验目的：
测定硅酸盐中氧化铝的含量
2、实验原理：
试样用无水碳酸钠烧结，或用氢氧化钠熔 融，然后用水浸取，加盐酸分解，制成溶液。先 用EDTA标准滴定液滴定铁，然后加入对铝、钛过 量的EDTA标准滴定溶液，于PH3.8—4.0以PAN为指 示剂，用硫酸铜标准滴定溶液回滴过量的EDTA。
配制
称取约5.6gEDTA于烧杯中，加200ml水，加热溶解，过滤，用水稀释至1L，摇匀。
标定
吸取25.00ml碳酸钙标液于锥形瓶中，加入25ml水，加入适量CMP混合指示剂，在搅 拌下加入氢氧化钾溶液，至出现绿色荧光后再过量2-3ml，以EDTA标液滴定至绿色荧光 消失并呈现红色为终点。
注明(CMP为钙黄绿素-甲基百里香酚蓝-酚酞 混合指示剂）
吸取25ml溶液放入锥形瓶中 →+EDTA至过量10-15ml→+100ml水→加热 21
任务四、硅酸盐中二氧化钛含量的测定
1、实验方法： 二安替比林甲烷光度法
2、实验目的： 测定硅酸盐中二氧化钛的含量
3、实验原理： 在盐酸或硫酸介质中钛离子与二安替比
林甲烷形成黄色的化合物，其颜色的深度 与二氧化钛的含量成正比，借此测定二氧 化钛的含量。计算出二氧化钛的质量分数。22
称取试样050g精确至00001g置于银坩埚67g氢氧化钠650700高温下熔融20min取出冷却将坩埚放入盛有100ml沸水烧杯中加热熔块完全浸出后取出并冲洗坩埚2530ml盐酸1ml硝酸加热至沸冷却移入250ml容量瓶吸取25ml溶液放入锥形瓶中edta至过量1015ml100ml水加热7080数滴氨水ph303521任务四硅酸盐中二氧化钛含量的测定1实验方法
硅酸盐课件
Na2SiO3、CaSiO3、SiO2 （Na2O•CaO•6SiO2）
以黏土和石灰石为主要原料
• 经研磨、混合后在水泥回转炉中煅 烧，再加入适量石膏，研成细粉就 得到水泥。
• 石膏—作用是调节水泥硬化速度。
⑶普通硅酸盐水泥的成分：
硅酸三钙(3CaO·SiO2) 硅酸二钙(2CaO·SiO2) 混合物 铝酸三钙(3CaO·Al2O3)
主要原料：粘土、石英砂；经高温烧结而成。
日用器皿、建筑饰材、卫生洁具
新型无机非金属材料
传统无机非金属材料：玻璃、水泥、陶瓷 新型无机非金属材料：
新型陶瓷
高温结构陶瓷、压电陶瓷 透明陶瓷、超导陶瓷等
氮化硅陶瓷
氧化铝透明陶瓷管
哥伦比亚航天飞机
二氧化硅 SiO2
1.二氧化硅的存在形式
结晶形 无定形
统称 硅石
水晶
结晶的二氧化硅——石英
玛瑙
二氧化硅的基本结构单元 是 正四面 体，每个Si周围
结合 4 个O， Si在中心，
O在四个顶角；
许多这样的四面体又通过
Si O
顶角的O 相连，每个O为 两个四面体所共有，即每
个O周围跟 2 个Si结合。
方程式： Na2SiO3+H2O+CO2=H2SiO3 （胶体） +Na2CO3 Na2SiO3+2H2O+2CO2=H2SiO3 （胶体） +2NaHCO3
硅酸凝胶经干燥脱水就形成硅酸干凝 胶，称为“硅胶”。
硅胶多孔，吸附水份能力强，常用作 实验室和袋装食品、瓶装药品等的干 燥剂，也可以用作催化剂的载体。
（1）与氟气反应：Si + 2F2 SiF4 （2）与氢氟酸反应：Si + 4HF SiF4↑+ 2H2 ↑ （3）与氢氧化钠溶液反应：
以黏土和石灰石为主要原料
• 经研磨、混合后在水泥回转炉中煅 烧，再加入适量石膏，研成细粉就 得到水泥。
• 石膏—作用是调节水泥硬化速度。
⑶普通硅酸盐水泥的成分：
硅酸三钙(3CaO·SiO2) 硅酸二钙(2CaO·SiO2) 混合物 铝酸三钙(3CaO·Al2O3)
主要原料：粘土、石英砂；经高温烧结而成。
日用器皿、建筑饰材、卫生洁具
新型无机非金属材料
传统无机非金属材料：玻璃、水泥、陶瓷 新型无机非金属材料：
新型陶瓷
高温结构陶瓷、压电陶瓷 透明陶瓷、超导陶瓷等
氮化硅陶瓷
氧化铝透明陶瓷管
哥伦比亚航天飞机
二氧化硅 SiO2
1.二氧化硅的存在形式
结晶形 无定形
统称 硅石
水晶
结晶的二氧化硅——石英
玛瑙
二氧化硅的基本结构单元 是 正四面 体，每个Si周围
结合 4 个O， Si在中心，
O在四个顶角；
许多这样的四面体又通过
Si O
顶角的O 相连，每个O为 两个四面体所共有，即每
个O周围跟 2 个Si结合。
方程式： Na2SiO3+H2O+CO2=H2SiO3 （胶体） +Na2CO3 Na2SiO3+2H2O+2CO2=H2SiO3 （胶体） +2NaHCO3
硅酸凝胶经干燥脱水就形成硅酸干凝 胶，称为“硅胶”。
硅胶多孔，吸附水份能力强，常用作 实验室和袋装食品、瓶装药品等的干 燥剂，也可以用作催化剂的载体。
（1）与氟气反应：Si + 2F2 SiF4 （2）与氢氟酸反应：Si + 4HF SiF4↑+ 2H2 ↑ （3）与氢氧化钠溶液反应：
