散水及勒脚作用杂谈
女儿墙、勒脚、散水等名词解释
散水的作用是迅速排走 勒脚附近的雨水，避免雨水 冲刷或渗透到地基，防止基 础下沉，以保证房屋的巩固 耐久。
散水宽度一般不应小于80厘米，当屋檐较大时，散水宽度 要随之增大，以便屋檐上的雨水都能落在散水上迅速排散。 散水的坡度一般为5%，外缘应高出地坪20～50毫米，以便 雨水排出流向明沟或地面他处散水。
外天沟是挑出外Leabharlann 的 天沟，一般没女儿墙。勒脚是建筑物外墙的墙 脚，即建筑物的外墙与室 外地面或散水部分的接触 墙体部位的加厚部分。
勒脚的作用是防止地面水、屋 檐滴下的雨水的侵蚀，从而保护墙 面，保证室内干燥，提高建筑物的 耐久性。也能使建筑的外观更加美 观。勒脚的高度不低于700mm。
散水是指房屋外墙四周 的勒脚处(室外地坪上)用 片石砌筑或用混凝土浇筑 的有一定坡度的散水坡。
依据规定，上人屋面女儿 墙高度一般不得低于1.1m， 最高不得大于1.5m。
天沟 指建筑物屋面两胯间 的下凹部分。屋面排水 分有组织排水和无组织 排水(自由排水)，有组织 排水一般是把雨水集到 天沟内再由雨水管排下， 集聚雨水的沟就被称为 天沟。
天沟分内天沟和外天 沟。
内天沟是指在外墙以 内的天沟，一般有女儿 墙。

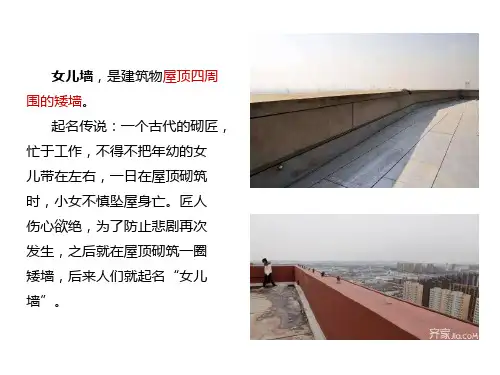

女儿墙，是建筑物屋顶四周 围的矮墙。
起名传说：一个古代的砌匠， 忙于工作，不得不把年幼的女 儿带在左右，一日在屋顶砌筑 时，小女不慎坠屋身亡。匠人 伤心欲绝，为了防止悲剧再次 发生，之后就在屋顶砌筑一圈 矮墙，后来人们就起名“女儿 墙”。
主要作用： 1.维护安全，防止人员掉 落； 2.屋面防水，避免防水层 渗水或是屋顶雨水漫流； 3.对建筑立面起装饰作用。
【精品】泛水、天沟、散水、勒脚

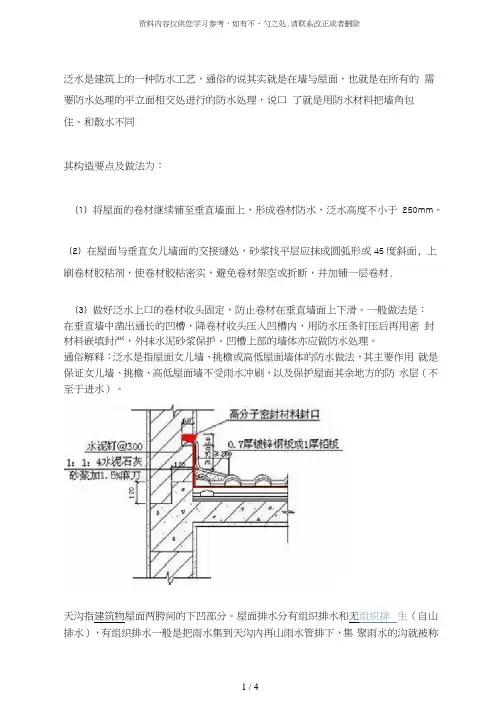

泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说口了就是用防水材料把墙角包住。
和散水不同其构造要点及做法为：（1）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。
（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面, 上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材.（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。
一般做法是：在垂直墙中凿出通长的凹槽，降卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。
凹槽上部的墙体亦应做防水处理。
通俗解释：泛水是指屋面女儿墙、挑檐或高低屋面墙体的防水做法，其主要作用就是保证女儿墙、挑檐、高低屋面墙不受雨水冲刷，以及保护屋面其余地方的防水层（不至于进水）。
天沟指建筑物屋面两胯间的下凹部分。
屋面排水分有组织排水和无组织排生（自山排水），有组织排水一般是把雨水集到天沟内再山雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。
天沟多用白铁皮或石棉水泥制成。
在建筑上，天沟的工程量按设计尺寸以体积计算，不扣除构件内钢筋及预埋铁件体积。
散水•房屋等建筑物周用用砖石或混凝上铺成的保护层，宽度多在一米上下，作用是勒脚：建筑物的外墙与室外地面或她接触部位墙体的加厚部分勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀，从而保护墙面，保证室内干燥，提高建筑物的耐久性.也能使建筑的外观更加美观。
勒脚的高度不低于700mm。
勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水平防潮层形成闭合的防潮系统。
勒脚的设计方式有：（1）抹水泥砂浆、刷涂料勒脚；（2）贴石材勒脚; （3）面砖勒脚等防水耐久的材料。
勒脚使用的材料：涂料、砖、石材等。
名词解释散水
散水是指房屋外墙四周的勒脚处(室外地坪上)用片石砌筑或用混凝土浇筑的有一定坡度的散水坡。
散水的作用是迅速排走勒脚附近的雨水，避免雨水冲刷或渗透到地基，防止基础下沉，以保证房屋的巩固耐久。
散水宽度宜为600～1000mm，当屋檐较大时，散水宽度要随之增大，以便屋檐上的雨水都能落在散水上迅速排散。
散水的坡度一般为5%，外缘应高出地坪20～50毫米，以便雨水排出流向明沟或地面他处散水，与勒脚接触处应用沥青砂浆灌缝，以防止墙面雨水渗入缝内。
79散水的构造与规则
79散水的构造与规则一、认识散水1、什么是散水散水很好理解，就是散开雨水保护地基的措施，用片石砌筑或用混凝土浇筑的有一定坡度的散水坡，如图1、2所示。
图1图22、散水的作用散水的作用是迅速排走勒脚附近的雨水，避免雨水冲刷或渗透到地基，防止基础下沉，以保证房屋的巩固耐久。
当屋檐较大时，散水宽度要随之增大，以便屋檐上的雨水都能落在散水上迅速排散。
散水的坡度一般为5%，外缘应高出地坪20～50毫米，以便雨水排出流向明沟或地面他处散水，与勒脚接触处应用沥青砂浆灌缝，以防止墙面雨水渗入缝内。
3、散水的构造散水的做法通常是在基层土壤上现浇混凝土或砖、石铺砌，水泥砂浆抹面。
一般混凝土散水的构造，如图3所示。
图3石材散水构造，如图4所示。
图4砌砖散水构造如图5所示。
图5散水伸缩缝：勒脚与散水交接处应留有缝隙，用粗砂或米石子填缝沥青胶盖缝以防渗水。
做法：除了勒脚处，散水整体层纵向距离每隔6~12m做一道伸缩缝，缝内处理同勒脚与散水相交处。
作用：伸缩缝是为了防止气候温度变化（热胀、冷缩），使混凝土产生裂缝。
如图6所示。
图6二、散水的规则1、清单规则还是先来讲清单规则，建设工程工程量清单计价规范《GB50500—2013》有关散水的规则分为混凝土散水和砖散水。
规则：混凝土散水以平方米计量，按设计图示尺寸以面积计算。
不扣除单个≤0.3 ㎡的孔洞所占面积。
（清单 P31 编码010507001 ）砖散水按设计图示尺寸以面积计算。
（清单 P22 编码010404014 ）解释：混凝土散水是计算投影面积，不扣≤0.3 ㎡的孔洞所占面积，如图7所示。
图7砖砌散水就按图示尺寸以面积，如图8所示。
图82、定额规则在北京定额规则中，散水的面层与垫层是分开计算的，并不像清单一样共用一个规则，面层说明规则描述为：楼地面、台阶、坡道、散水定额子目中不包括垫层，垫层按设计图示做法分别执行第四章砌筑工程及第五章混凝土及钢筋混凝土工程中相应定额子目。
工程施工中散水

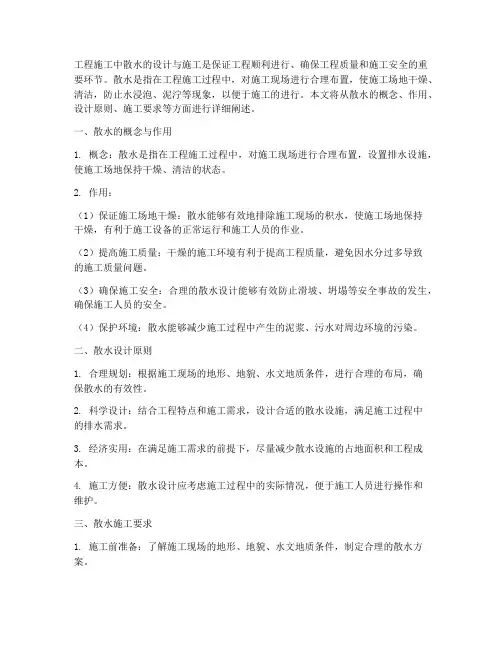

工程施工中散水的设计与施工是保证工程顺利进行、确保工程质量和施工安全的重要环节。
散水是指在工程施工过程中，对施工现场进行合理布置，使施工场地干燥、清洁，防止水浸泡、泥泞等现象，以便于施工的进行。
本文将从散水的概念、作用、设计原则、施工要求等方面进行详细阐述。
一、散水的概念与作用1. 概念：散水是指在工程施工过程中，对施工现场进行合理布置，设置排水设施，使施工场地保持干燥、清洁的状态。
2. 作用：（1）保证施工场地干燥：散水能够有效地排除施工现场的积水，使施工场地保持干燥，有利于施工设备的正常运行和施工人员的作业。
（2）提高施工质量：干燥的施工环境有利于提高工程质量，避免因水分过多导致的施工质量问题。
（3）确保施工安全：合理的散水设计能够有效防止滑坡、坍塌等安全事故的发生，确保施工人员的安全。
（4）保护环境：散水能够减少施工过程中产生的泥浆、污水对周边环境的污染。
二、散水设计原则1. 合理规划：根据施工现场的地形、地貌、水文地质条件，进行合理的布局，确保散水的有效性。
2. 科学设计：结合工程特点和施工需求，设计合适的散水设施，满足施工过程中的排水需求。
3. 经济实用：在满足施工需求的前提下，尽量减少散水设施的占地面积和工程成本。
4. 施工方便：散水设计应考虑施工过程中的实际情况，便于施工人员进行操作和维护。
三、散水施工要求1. 施工前准备：了解施工现场的地形、地貌、水文地质条件，制定合理的散水方案。
2. 施工过程中：按照散水方案进行施工，确保散水设施的质量和功能。
3. 施工结束后：对散水设施进行验收，确保其能够正常运行。
4. 施工过程中的维护：定期对散水设施进行巡查、维护，发现问题及时处理。
四、散水施工注意事项1. 遵循法律法规：在施工过程中，严格遵守国家有关散水、排水等方面的法律法规。
2. 确保施工安全：施工过程中，加强安全管理，防止因散水施工不当导致的安全事故。
3. 保护生态环境：在施工过程中，注意保护周边生态环境，减少对环境的破坏。
勒脚、散水、窗台、变形缝实地调查报告
调查说明书调查时间：2012/11/1调查人员：制图——XXX说明——XXX调查一：勒脚、散水、窗台调查地点：唐山学院南校区图书馆a、勒脚1、勒脚简介勒脚是外墙的墙角，即建筑物的外墙与室外地面或散水部分的接触墙体部位的加厚部分。
一般来说，勒脚的高度不应低于700mm。
勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀，从而保护墙面，保证室内干燥，提高建筑物的耐久性。
也能使建筑的外观更加美观。
勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水平防潮层形成闭合的防潮系统。
勒脚的构造方式有：（1）勒脚表面抹灰：可采用20后1：3抹水泥砂浆抹面1：2水泥白石子浆水刷石或斩假石抹面，此法多用于一般建筑；（2）勒脚贴面：可用天然石材或人工石材贴面，如花岗石、水磨石板等。
贴准建筑；（3）勒脚用坚固材料：采用条石、混凝土等坚固耐久的材料代替砖勒脚。
2、图书馆的勒脚图书馆的勒脚高1210mm，距窗台16mm。
采用蘑菇石贴面，沥青砂浆勾缝。
外观美观大方3、功能特点（1）勒脚较高：图书馆四围均为绿化区潮气较重，较高的勒脚能够更好的起到防潮作用更有益于保护墙面，保证室内干燥，提高建筑物的耐久性。
其次较高的勒脚更能凸显图书馆的庄严肃静给人以视觉的美感。
（2）蘑菇石贴面：蘑菇石有很好的耐久性适用于高标准型建筑。
保色性能好，立体感强艺术品位更高，对于浓聚文化气息的图书馆来书是很好的选择。
b、散水1、散水简介散水是与外墙勒脚垂直交接倾斜的室外地面部分，用以排除雨水，保护墙基免受雨水侵蚀。
散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，一般为600mm～1000mm。
当屋面采用无组织排水时，散水宽度应大于檐口挑出长度200mm～300mm。
为保证排水顺畅，一般散水的坡度为3%～5%左右，散水外缘高出室外地坪30mm～50mm。
散水常用材料为混凝土、水泥砂浆、卵石、块石等。
另外，在年降雨量沟排水。
明沟是将雨水导入城市地下排水管网的排水设施。
勒脚是什么？勒脚的做法规范
勒脚是什么？勒脚的做法规范勒脚是什么？勒脚是建筑物外墙的墙脚，即建筑物的外墙与室外地面或散水部分的接触墙体部位的加厚部分。
也可这样定义：为了防止雨水反溅到墙面，对墙面造成腐蚀破坏，结构设计中对窗台以下肯定高度范围内进行外墙加厚，这段加厚部分称为勒脚。
勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀，从而爱护墙面，保证室内干燥，提高建筑物的耐久性。
也能使建筑的外观更加美观。
勒脚的高度不低于700mm。
勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水平防潮层形成闭合的防潮系统。
勒脚的设计方式有：（1）抹水泥砂浆、刷涂料勒脚；（2）贴石材勒脚；（3）面砖勒脚等防水耐久的材料。
勒脚使用的材料：涂料、砖、石材等。
勒脚的做法规范勒脚主要作用是防止地面水、屋檐滴下的雨水的侵蚀，从而爱护墙面，保证室内干燥，提高建筑物的耐久性。
勒脚的设计方式有：（1）抹水泥砂浆、刷涂料勒脚；（2）贴石材勒脚；（3）面砖勒脚等防水耐久的材料。
勒脚使用的材料：涂料、砖、石材等。
勒脚高度并没有严格规定，一般按室内外地坪高差取值。
依据《建筑工程建筑面积计算规范》（编号GB/T50353—2021）规定：“单层建筑物的建筑面积，应按其外墙勒脚以上结构外围水平投影面积计算。
”勒脚的作用勒脚是为了防止雨水反溅到墙面，对墙面造成腐蚀破坏，结构设计中对窗台以下肯定高度范围内进行外墙加厚，这段加厚部分称为勒脚。
一般来说，勒脚的高度不应低于700mm。
勒脚应与散水、墙身水平防潮层形成闭合的防潮系统。
勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀以及外力对该部位的撞击的，从而爱护墙面，保证室内干燥，提高建筑物的耐久性。
也能使建筑的外观更加美观。
勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水平防潮层形成闭合的防潮系统。
深圳水治理的重大项目，但这些年的投入却没有使得珠江水变得清亮很多，缘由在于还有许多小工厂直接排放未经处理的污水到珠江或周边的河涌。
例1举例说明散水与勒脚间的节点处理
例1.举例说明散水与勒脚间的节点处理,并用材料引出线注明其做法.此题考核的知识点是勒脚、防潮层、踢脚、散水、窗台、过梁、圈梁和构造柱的构造要点（能绘图说明）.此题是关于散水与勒脚间的节点处理.按设II"15 M水泥护浆-70障C10混赫-素上夯实40此题是一道10分的题目,同学们先看看分值分布：构造缝隙处理2分,散水和勒脚画法：4分；文字和尺寸标注：4分.从以上分值分布可见作图说明题既需要正确、清晰地画出相应构造,又需要进行正确的文字和尺寸标注.勒脚是外墙身接近室外地面处的外表保护和饰面处理局部.这里图示的做法是防水砂浆抹灰处理.散水是靠近勒脚下部的排水坡.作用是为了了迅速排除从屋檐下滴的雨水,预防因积水渗入地基而造成建筑物的下沉.一般可用水泥砂浆、混凝土、砖块、石块等材料做面层.注意由于建筑物的沉降、勒脚与散水施工时间的差异,在勒脚与散水交接处应留有20mm 左右的缝隙.所以构造缝隙处理必须画出.例2.用图例如水平防潮层的几种位置确定.此题考核的知识点是勒脚、防潮层、踢脚、散水、窗台、过梁、圈梁和构造柱的构造要点（能绘图说明）.此题是关于防潮层的构造.预防土壤中的水分沿根底上升, 使位于勒脚处的地面水渗入墙内而导致墙身受潮. 从而提升建筑物的耐久性,保持室内枯燥卫生.构造形式上有水平防潮层和垂直防潮层两种形式.水平防潮层一般应在室内地面不透水垫层（如混凝土）范围以内,通常在—0.060m标高处设置,而且至少要高于室外地坪150mm;当地面垫层为了透水材料（如碎石、炉渣等）时,水平防潮层的位置应平齐或高于室内地面一皮砖的地方,即在0. 060m处；当两相邻房间之间室内地面有高差时, 应在墙身内设置上下两道水平防潮层, 并在靠土壤一侧设置垂直防潮层,将两道水平防潮层连接起来,以预防回填土中的潮气侵入墙身.® 地面熬层为了密实材料（b）地血地层为了透水材料仁）室内地面有高是例3:图示卷材防水屋面上下跨处屋面伸缩缝及泛水构造.此题考核的知识点是柔性和刚性防水屋面的构造层次及各层次的作用、做法（能绘图说明）.此题是关于柔性防水屋面的构造.注意：作图时两个图任选其一即可.对作图构造题,绘图时应注意线条清晰, 粗细清楚,图示准确,同时必要的标注一定要有.例4:某多层砖混结构住宅,室内外地面高差0.45米,底层采用水磨石地面, 采用石材贴面或抹灰勒脚.试绘出外墙勒脚的剖面构造详图（只画出其中一种）.标出主要标高和各部位做法.此题考核的知识点是勒脚、防潮层、踢脚、散水、窗台、过梁、圈梁和构造柱的构造要点（能绘图说明）.此题是勒脚的构造要点.勒脚是外墙身接近室外地面处的外表保护和饰面处理局部.勒脚高度：一般指位于室内地坪与室外地面的高差局部, 也可根据立面的需要而提升勒脚的高度尺寸.做法：防水砂浆抹灰处理；用石块砌筑；用天然石板、人造石板贴面.此题要求绘出外墙勒脚的剖面构造详图,图样可见教材47页图4-4图.需注意的是此题明确说明了室内外地面高差0.45米,底层采用水磨石地面,采用石材贴面或抹灰勒脚.所以同学们在绘图时,需标明室外地面标高一0.450,室内地面说明水磨石面层.可绘制石材贴面或抹灰勒脚的剖面构造详图任意一种.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
散水及勒脚作用杂谈
默认分类2009-11-19 11:14:33 阅读508 评论1 字号：大中小订阅wf18553zs ：
我认为散水的最大作用是
将雨水排向建筑物基础以外，保护
基础避免雨水浸泡，北方土质较好
时，浅基础用这种方式保护的情况
较多，但桩基是不需要散水来保护
的，或者是没有必要保护的，所以
有桩基的建筑作散水是没有必要
的，仅作绿化以美化环境即可，如
沿海城市软土地基作桩基时，大都
不作散水。
hehuaide
散水，是建筑外围约600mm宽素混凝土结构，他的作用是：
1.保护墙身；
2.利于排水；
3.建筑美观等作用。
一般情况下，散水施工前，下面的基础必须夯实，保证散水施工完成后，不容易断裂，还有，散水施工后，应该每隔6M左右做一道施工缝，因为散水混凝土比较薄（一般在8---10cm），防止断裂；因为散水利水，故雨水不容易沉积在外墙脚，不容易侵蚀外墙；所以散水在一般的民用建筑或工业建筑中常用。
楼主所说的别墅，应该在室内地坪标高以下做防水层，这样就可以减少地面水或雨水对房屋基础的侵蚀，故室外散水破可以不做，但是基于建筑的一般性，做散水当然是更好咯。
我认为散水的最大作用是
将雨水排向建筑物基础以外，保护
基础避免雨水浸泡，北方土质较好
时，浅基础用这种方式保护的情况
较多，但桩基是不需要散水来保护
的，或者是没有必要保护的，所以
有桩基的建筑作散水是没有必要
的，仅作绿化以美化环境即可，如
沿海城市软土地基作桩基时，大都
不作散水。
hehuaide
明沟散水
建筑地面设计规范
6.0.24建筑物四周应设置散水、排水明沟或散水带明沟。
散水的设置应
符合下列要求：
6.0.24.1散水的宽度，应根据土壤性质、气候条件、建筑物的高度
和屋面排水型式确定,宜为600～1000mm；当采用无组织排水时，散水
的宽度可按檐口线放出200～300mm。
6.0.24.2散水的坡度可为3%～5%。
当散水采用混凝土时，宜按
20～30m间距设置伸缝。
散水与外墙之间宜
设缝，缝宽可为20～30mm，缝内应填沥青类材料。
yufeir (2008-10-01 10:13:30)
我认为桩基的建筑作散水在某种情况的下还是起到保护作用的，土
对桩起到侧限作用和对承台的嵌固作用，可以避免雨水把土掏空，虽然影
响不是很大
勒脚
我认为散水的最大作用是
将雨水排向建筑物基础以外，保护
基础避免雨水浸泡，北方土质较好
时，浅基础用这种方式保护的情况
较多，但桩基是不需要散水来保护
的，或者是没有必要保护的，所以
有桩基的建筑作散水是没有必要
的，仅作绿化以美化环境即可，如
沿海城市软土地基作桩基时，大都
不作散水。
hehuaide
抹灰勒脚
plinth
建筑物的外墙与室外地面或散水接触部位墙体的加厚部分
勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀，从而保护
墙面，保证室内干燥，提高建筑物的耐久性。
勒脚的高度不低于700mm。
勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水
平防潮层形成闭合的防潮系统。
石勒脚。
