人教版九年级物理全册第十九章《生活用电》第2节《家庭电路中电流过大的原因》课件(16张ppt)
P 根据P =UI，可以得到 I U
家庭电路中的电压是一定的，U = 220 V，
所以 用电器总电功率P 越大，电路中的电流 I
就越大。
3．用电器的总功率过大的危害 根据焦耳定律可知，电流过大，产生的热量容 易引发火灾。
练一练
1．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下： （1）该电能表允许安装用电器的最大功率应是 多少？ （2）他家已经安装了500 W洗衣机、200 W电 视机、100 W电冰箱各1台，以及19 W节能灯6只， 他还能再安装一台功率为1 200 W的空调吗？
P0=UI0=220 V×10 A=2 200 W > 2 020 W
所以，从安全用电的角度考虑，可以安装这样 一台空调。
二、短路对家庭电路的影响
想想议议
有时候家庭电路中用电器的总功率并不是很大， 但是也会产生电流过大的现象，你认为原因可能是 什么？
短路是家庭电路中电流过大的另一个原因。
二、短路对家庭电路的影响
课堂小结
家庭电路中电流过大的原因有两个，一是电 路发生短路，二是电路中用电器的总功 率过大。
保险丝是用电阻比较大、熔点比较低的铅锑 合金制作的。把保险丝或空气开关接在 电路中， 可以保证电路中的电流过大时，自动切断电路， 起到保险的作用。
练一练
2．炎炎夏日即将来临，明明家新购置了一台 1 kW的空调。已知他家原有用电器的总功率是 1 020 W，电能表上标有“220 V 10 A”的字样。请 你通过计算说明： （1）使用这台空调时，通过它的电流是多少？ （2）从安全用电的角度考虑，明明家的电路 是否允许安装这样一台空调？ 解 （1）空调接入家庭电路使用，电压为220 V。 P1 103 W I1 = = U 220 V
观察保险盒和闸刀开关上的保险丝。
三、保险丝的作用
你知道保险丝是如何起到“保险”作用的吗？
观察演示实验
ቤተ መጻሕፍቲ ባይዱ
三、保险丝的作用
2．电路中电流过大时，保险丝熔断，自动切 断电路，起到保护作用。 注意：不能用铁丝或铜丝作保险丝 。
3．保险丝应串联在电路中
三、保险丝的作用
4．新型保险装置：空气开关
空气开关
住宅配电箱
≈ 4.55 A
（2）多种解题方法： ① 计算同时使用所有用电器时的总电流是否超 过10 A。 P2 1 020 W I2 = = ≈ 4.64 A U 220 V I=I1 +I2=4.55 A+4.64 A=9.19 A < 10 A ② 计算用电器的总功率是否超过电能表允许使 用的最大功率 P =P1+P2=1 000 W +1 020 W=2 020 W
第十九章 第２节
家庭电路中电流过大的原因
复
习
家庭电路的组成
想想议议
我国城乡许多地区进行家庭供电线路的改造， 主要内容是把电线换成更粗的，电能表换成标定电 流更大的，请你说一说这种改造的必要性。
一、家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率： P = P1+ P2 + „+ Pn 2．用电器的总功率过大是家庭电路中电流过大 的原因之一。
你知道形成家庭电路中短路的原因是什么吗？
由于改装电路时不小心、或绝缘皮破损或老化 等原因使火线和零线直接连通。 家庭电路中短路很容易造成火灾。
二、短路对家庭电路的影响
为了防止电路中电流过大，发生危险，电路中 常常要安装保险丝，以保护用电器或人身安全。
各种保险丝
三、保险丝的作用
1．材料：铅锑合金 保险丝的电阻比较大，熔点比较低
新人教版九年级物理第十九章第二节家庭电路中电流过大的原因 (共32张PPT)
例如：居民楼里电炉 子、电暖气、微波炉、 电熨斗等大功率用电器 插在一个插板上让它们 同时工作,会导致电流过 大烧毁保险丝或造成跳 闸，甚至引起火灾。
例题：炎炎夏日即将来临，明明家新购置了一 台1 kW的空调。已知他家原有用电器的总功率是
5600 W，电能表上标有“220 V 10 （40） A”的字样。请你通过计算说明：
家庭电路中电 流过大的原因
人教版九年级物理第十九章第二节 家庭电路中电流过大的原因
初中物理
复习巩固
结合生活经验，家庭中那些情况会导致电 路中的电流过大，使保险丝烧断呢（或空气开 关“跳闸”）？
家用电器的总功率对家庭电路的影响
如图所示，逐渐增加并联电灯的个数，请猜想 会发生什么现象？产生这些现象的原因是什么？
3、保险丝材料特点及其规格。
课堂练习 1、造成家庭电路中电流过大的原因
是什么？
一是短路； 二是用电器的总功率过大。
2、家庭电路中，空气开关的主要作用 是（ D ）
A．保持电路的电压不变 B．可以节省电能 C．保证用电器功率不变 D．当电路中电流过大时自动切断电路
3、家庭电路中保险丝断了，以下原因不 可能的是： （B ）
A
为什么用电器总功率过大时会引起电流过大呢？
现象：并联的灯泡越多，电流表的示数越大， 并联的灯泡足够多时，保险丝就会熔断。
分析：灯泡是并联的，并联的灯泡越多，电路 中总功率越大，根据I=P/U可知，U一定，P大， I也大，所以并联的电灯越多干路电流越大。
想想议议
最近几年，我国城乡许多地区在进行家庭供 电线路的改造，改造的主要内容是把电线换成 更粗的，电能表换成额定电流更大的。结合你 对家用电器的了解，你能推测出用电功率和电 流之间的关系吗？
人教版九年级物理下册作业课件(RJ) 第十九章 生活用电 第2节 家庭电路中电流过大的原因
(3)请你提出一条预防这种火灾发生的措施：大__功__率__的__用__电__器__错__开__时__间__使__用______。
13．夏天，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，调查发现 起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根 据学过的物理知识回答：
(1)“超负荷”是指电路中的_电__流_____(选填“电流”或“电阻”)过大，此时漏电保护器 ___不__能____(选填“能”或“不能”)自动切断电路。
(2)发生短路。家庭电路中发生短路，电路中的总电阻很小，__电__流____很大，会产 生大量的_热___，使导线的温度急剧升高，很容易造成火灾。
2．保险丝 (1)材料：保险丝是利用电阻率比较__大__，熔点比较__低__的铅锑合金制成的。 (2)作用：当电流过大时，保险丝由于温度升高而___熔__断___，切断电路，对用电器 起到保护作用。 (3)选择：选择保险丝时，要使保险丝的额定电流等于或者稍大于电路中的最大正 常工作电流。
A．若保险丝熔断了，则可能是短路引起的 B．三孔插座的连接方式符合安全用电原则 C．若导线cd间断路，仍然可以安全使用三孔插座 D．若仅ab间断路，闭合开关，灯泡L仍能正常工作
12．在家庭电路中，各用电器之间是__并__联____(选填“串联”或“并联”)连接的。 星期天，小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插 座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插短头路内部_______， 也可能是家庭电路中用电器过总大功率________。

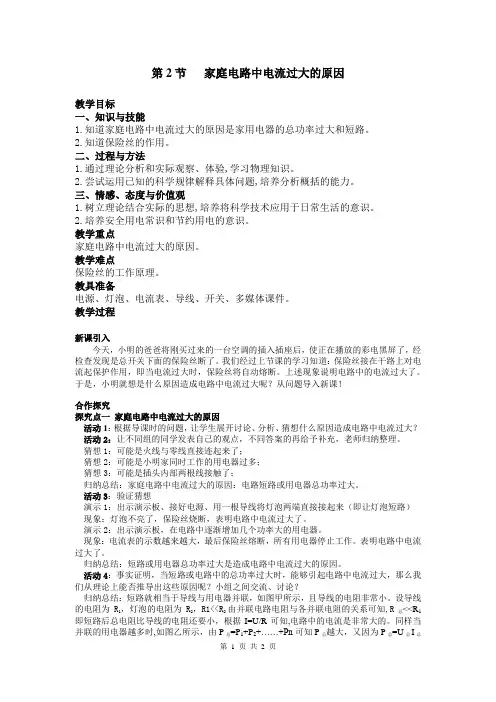

《家庭电路中电流过大的原因》教案(含教学反思)
第2节家庭电路中电流过大的原因教学目标一、知识与技能1.知道家庭电路中电流过大的原因是家用电器的总功率过大和短路。
2.知道保险丝的作用。
二、过程与方法1.通过理论分析和实际观察、体验,学习物理知识。
2.尝试运用已知的科学规律解释具体问题,培养分析概括的能力。
三、情感、态度与价值观1.树立理论结合实际的思想,培养将科学技术应用于日常生活的意识。
2.培养安全用电常识和节约用电的意识。
教学重点家庭电路中电流过大的原因。
教学难点保险丝的工作原理。
教具准备电源、灯泡、电流表、导线、开关、多媒体课件。
教学过程新课引入今天，小明的爸爸将刚买过来的一台空调的插入插座后，使正在播放的彩电黑屏了，经检查发现是总开关下面的保险丝断了。
我们经过上节课的学习知道：保险丝接在干路上对电流起保护作用，即当电流过大时，保险丝将自动熔断。
上述现象说明电路中的电流过大了。
于是，小明就想是什么原因造成电路中电流过大呢？从问题导入新课！合作探究探究点一家庭电路中电流过大的原因活动1：根据导课时的问题，让学生展开讨论、分析、猜想什么原因造成电路中电流过大？活动2：让不同组的同学发表自己的观点，不同答案的再给予补充，老师归纳整理。
猜想1：可能是火线与零线直接连起来了；猜想2：可能是小明家同时工作的用电器过多；猜想3：可能是插头内部两根线接触了；归纳总结：家庭电路中电流过大的原因：电路短路或用电器总功率过大。
活动3：验证猜想演示1：出示演示板、接好电源、用一根导线将灯泡两端直接接起来（即让灯泡短路）现象：灯泡不亮了，保险丝烧断，表明电路中电流过大了。
演示2：出示演示板，在电路中逐渐增加几个功率大的用电器。
现象：电流表的示数越来越大，最后保险丝熔断，所有用电器停止工作。
表明电路中电流过大了。
归纳总结：短路或用电器总功率过大是造成电路中电流过大的原因。
活动4：事实证明，当短路或电路中的总功率过大时，能够引起电路中电流过大，那么我们从理论上能否推导出这些原因呢？小组之间交流、讨论？归纳总结：短路就相当于导线与用电器并联，如图甲所示，且导线的电阻非常小。

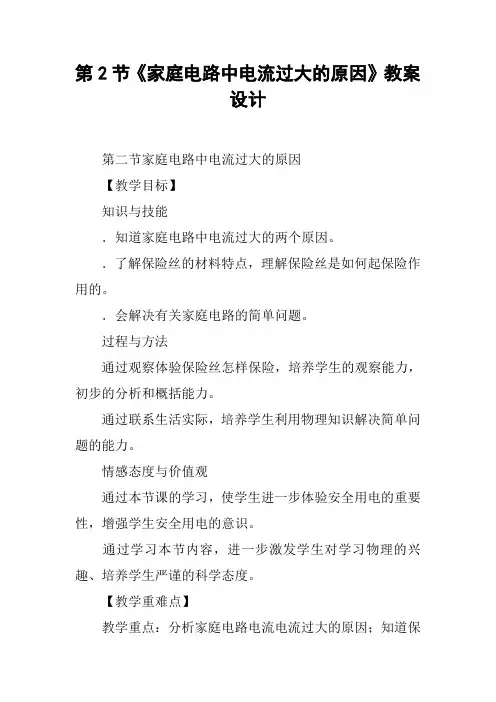

第2节《家庭电路中电流过大的原因》教案设计
第2节《家庭电路中电流过大的原因》教案设计第二节家庭电路中电流过大的原因【教学目标】知识与技能．知道家庭电路中电流过大的两个原因。
．了解保险丝的材料特点，理解保险丝是如何起保险作用的。
．会解决有关家庭电路的简单问题。
过程与方法通过观察体验保险丝怎样保险，培养学生的观察能力，初步的分析和概括能力。
通过联系生活实际，培养学生利用物理知识解决简单问题的能力。
情感态度与价值观通过本节课的学习，使学生进一步体验安全用电的重要性，增强学生安全用电的意识。
通过学习本节内容，进一步激发学生对学习物理的兴趣、培养学生严谨的科学态度。
【教学重难点】教学重点：分析家庭电路电流电流过大的原因；知道保险丝为什么能够“保险”。
教学难点：家庭电路中电路中电功率的计算；保险丝的构造与原理。
【教学方法】学生分组合作探究式教学。
演示法、观察法、讨论法。
【教学准备】或【实验准备】电源、小灯泡若干、电流表、保险丝、铜丝、滑动变阻器、导线若干及多媒体等【教学过程】主要教学过程教学内容教师活动学生活动一、创设情景导入新课【创情景，导新课】播放视频：中央民族大学学生1号公寓S0601女生宿舍起火，北京市消防局在民族大学通报：火灾由接线板短路引燃床头所致。
我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你结合视频和线路改造说一说这种改造的必要性。
家庭电路与我们的生活息息相关，我们今天就来研究家庭电路中电流过大的原因。
结合视频和生活实际谈看法：随着人们生活水平的提高，家庭电路中大功率用电器越来越多，总功率变大，总电流变大，导线和电能表允许通过的电流必须变大，所以电线要换粗，电能表要换成标定电流更大的。
二、探究学习家用电器的总功率对家庭电路的影响短路对家庭电路的影响保险丝的作用保险丝及新型保险装置学以致用一、家用电器的总功率对家庭电路的影响【实验体验1】：电功率与电流的关系活动1：把2节干电池、3.8V小灯泡、开关、电流表组成串联电路,观察电流表示数。
人教版初中九年级下册物理第十九章 生活用电 教学课件 第2节 家庭电路中电流过大的原因
基础巩固题
3. 小雨家的空气开关发生了跳闸，则一定是电路中
（） D
A．发生了断路
B．用电器电阻过大
C．电压高于220V
D．总电流过大
基础巩固题
4. 随着生活水平的提高，家用电器越来越多，使用时若出现如 图所示情形，会导致连接插座的导线发热，下列做法可行的是 （） A．B在保险盒中更换更粗的保险丝 B．减少同时使用大功率用电器 C．在该插座上再插入一个插座供其他用电器使用 D．不需理会继续使用
当有人触电、电路中出 现短路、家用电器总功 率过大时都会造成总开 关出现“跳闸”现象。
连接中考
2.（2018•枣庄）在生活中，我们有时会遇到以下几种情况，在下
述情况中可能引起家庭电路中空气开关跳闸的是（ A ） （1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。 A．（1）和（2）
原因
用电器总功率过大
短路 材料
用电阻比较大、熔点比较低的 铅锑合金制成
保险丝
作用
当电流过大时，切断电路，起 到保护作用
选择
保险丝的额定电流等于或稍大 于电路中最大的正常工作电流
作业 内容
教材作业 完成课后“动手动脑学物理”练习
自主安排 配套练习册练习
2. 小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台， 100W的电冰箱1台，300W的洗衣机1台，600W的音响1台， 1kW的电饭煲1个，问：他家的总保险丝应如何选择？
解：用电器的总功率： P2=30W×2+15W×3+60W+100W+300W+600W+1 000W=2 165W
人教版物理九年级全册推荐课件 第19章-第2节 家庭电路中电流过大的原因
12．某家庭电路中选用标有“220 V 3 A”的电能表，正常使用三盏“220 V 60 W” 的灯和一台“220 V 75 W”电视机，节日晚上想再装标有“220 V 15 W”的彩色 串灯以增添喜庆气氛。问最多能装几盏？ 解：P 总＝UI＝220 V×3A＝660 W P 灯＝P 总－60×3 W－75 W＝405 W n＝15P灯W盏＝27 盏 答：最多能装 27 盏。
C．防止家庭电路电流过大，保护电路 D．防止电路开路，造成断电
6．关于保险丝的说法错误的是( A ) A．可以用铜丝代替保险丝 B．保险丝在电路中有很大电流通过时会自动熔断 C．保险丝有时安装在玻璃管内，称为保险管 D．空气开关也起到保险作用
课堂反馈
7．如图所示的家庭电路中，闭合开关后发现灯泡不亮。用试电笔检测插座的两孔，发 现只有插入右孔时氖管才发光。用试电笔检测 A 点时氖管发光，检测 B 点时氖管不 发光，出现这一现象的可能原因是( B )
A．灯泡短路 C．开关接触不良
B．灯丝断了 D．插座短路
8．小芳家中有 40 W 的节能灯两个，25 W 的白炽灯两盏，150 W 的彩电一台，650 W 的洗衣机一台，她家用的电能表允许通过的最大电流为 5 A，下面说法中正确的是 (D ) A．小芳家的用电器同时使用时，总电流大于 5 A B．小芳家的用电器不能同时使用 C．小芳家再购置一个 700 W 的电饭锅，所有的用电器还可以同时使用 D．为安全、方便地用电，小芳家应选用电流值稍大于 5 A 就跳闸的空气开关
让工人阶层的恶性竞争、工资水平无限下降；才能让贪婪的资本节约更多成 本，获得更多利润。
穷人的一次失败，为了还债可能一辈子都翻不了身，为还债一辈子送外卖。 你将不再会有精力去思考和投机。穷人的失败可能断送了他所有暴富的机遇和时 间，让不确定的人生瞬间确定下来，让充满无限可能的人生可能性逐渐缩小。这 是赤裸裸的现实。
人教版九年级物理第十九章-第2节-家庭电路中电流过大的原因(拔高版)教案
第十九章第2节家庭电路中电流过大的原因1. 知道家庭电路中电流过大的两个原因；2. 了解保险丝的材料特点，理解保险丝是如何起保险作用的。
3．会解决有关家庭电路的简单问题。
重点：电路中电流过大的原因分析【课程导入】最近几年，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成额定最大电流更大的。
结合你对家用电器的了解，你能推测出用电功率和电流之间的关系吗？能不能用科学知识证实你的推测？【新知讲解】※知识点一：家庭电路中电流过大的原因一、家用电器的总功率对家庭电路的影响【实验体验1】：电功率与电流的关系活动1：把2节干电池、3.8V小灯泡、开关、电流表组成串联电路,观察电流表示数。
活动2：把多个小灯泡依次递增与3.8V小灯泡并联,再观察电流表示数。
(1)电路中只有一个小灯泡时,闭合开关,电流表示数(选填“较小”或“较大”)。
(2)把多个小灯泡并联接入电路中,用电器的总功率在______(选填“变大”或“变小”)。
此时电流表示数(选填“变大”或“变小”)。
结合“实验体验1”,思考以下问题：由“体验1”可知,电路中的电流会随电路总功率的增大而(选填“增大”或“减小”)。
由电功率公式P=UI,可得到I= P/U ,当电路中电压一定时,电功率P越大,电路中电流I就越大。
【实验体验2】利用如下图保险丝作用演示器演示：保险丝部位换成铜丝，功率较小时，电路正常工作。
总功率过大时导线上的绝缘皮冒少量烟，后迅速断开电路。
实验中：（1）你看到了什么现象？小结：家庭电路中出现短路也引起电流过大．提问：为什么出现短路，电路中电流就很大呢？在短路情况下，根据U=IR，因为U一定，R很小；所以I就很大．2、保险丝及新型保险装置（空气开关）【想想议议】如何防止总功率过大或短路对家庭电路的危害？应在电流较大时自动切断电路，使用保险丝。
通过实验体会保险丝保护电路的作用。
并将保险丝与铜丝、导线等进行比较。
小结：为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安§知识小结【课堂检测】1．家庭电路中的_________是一定的，接入的用电器太多，电路中的___________就可能超过安全值，容易烧坏保险丝，甚至引起火灾。
《第十九章 第2节 家庭电路中电流过大的原因》教学设计教学反思-2023-2024学年初中物理人教版
《家庭电路中电流过大的原因》教学设计方案（第一课时）一、教学目标：1. 理解家庭电路中电流过大的原因，包括短路、过载和漏电等。
2. 掌握家庭电路中电流过大的珍爱措施。
3. 培养观察、分析和解决问题的能力。
二、教学重难点：1. 教学重点：理解家庭电路中电流过大的原因，掌握珍爱措施。
2. 教学难点：如何准确判断电路中的故障问题。
三、教学准备：1. 所需器械：万用表、电线、灯泡、电流表、电源等。
2. 了解家庭电路的基本构成及工作原理。
3. 设计相关问题供教室讨论和讲解。
4. 制作PPT，用于展示教学图片和相关内容。
通过本课程的学习，学生应能够了解家庭电路中电流过大的原因，并掌握相应的珍爱措施。
同时，通过实践操作和讨论，培养学生的观察、分析和解决问题的能力。
四、教学过程：1. 引入新课：老师先提出一些家庭电路中电流过大的实例，如：灯泡烧坏、空气开关跳闸等现象，让学生思考产生这些现象的原因是什么？然后引出本节课的主题——家庭电路中电流过大的原因。
2. 探究活动一：模拟家庭电路中的短路老师准备一个灯泡和一个电源，用导线将灯泡和电源毗连起来，然后让学生观察灯泡是否发光。
接着，老师将导线直接毗连在电源两端，观察灯泡的状态。
通过这个活动，让学生了解短路对电路的风险，并理解为什么家庭电路中会发生短路。
3. 探究活动二：了解过载老师准备一个额定功率较大的电器和一个电源，让学生观察电器是否能正常工作。
接着，老师将电器接入电路中，观察电源开关是否跳闸。
通过这个活动，让学生了解过载的含义，并理解为什么家庭电路中会发生过载。
4. 深入讲解：老师结合短路和过载的实例，详细讲解电流过大的原因，包括电路中的电阻、电压、电流等因素的影响。
让学生了解电流过大的风险，并掌握如何预防和应对家庭电路中的电流过大。
5. 实验验证：老师准备一些器械，让学生亲自动手进行实验验证，加深对电流过大的认识和理解。
例如，可以通过改变电路中的电阻、电压等参数，观察电流的变化，从而验证电流过大的原因。
人教版物理九年级全册19.2《家庭电路中电流过大原因》说课稿
一、教材分析
（一）内容概述
本节课选自人教版物理九年级全册第19章第2节《家庭电路中电流过大原因》。这一章节在整个课程体系中具有重要地位，它既是前一章节电流概念的基础，又为后续学习电路故障分析打下基础。本节课主要围绕家庭电路中电流过大的原因展开，涉及以下主要知识点：
3.通过实验演示，让学生直观地观察电流过大时的现象，如灯泡亮度变化、电线发热等，进而引导学生理解电流过大的危害。
（三）巩固练习
为了帮助学生巩固所学知识并提升应用能力，我计划设计以下巩固练习或实践活动：
1.设计家庭电路故障排查游戏，让学生分组进行角色扮演，模拟家庭电路维修工，解决实际问题。
2.分组讨论：请学生分组讨论如何避免家庭电路电流过大，提出相应的安全防护措施，并在班级分享。
2.提出问题：请学生思考，为什么家庭电路中电流过大会有危险？电流过大是由什么原因造成的？这些问题将激发学生的好奇心，为接下来的学习做好铺垫。
（二）新知讲授
在新知讲授阶段，我将逐步呈现知识点，引导学生深入理解：
1.通过PPT展示电流的定义和计算公式，帮助学生复习相关知识。
2.结合实物和动画，讲解家庭电路中电流过大的原因，如短路、过载等，并分析这些原因可能导致的后果。
板书的风格将采用图文结合，用不同颜色粉笔突出重点，以直观、易懂的方式展现。板书在教学过程中的作用是帮助学生构建知识结构，强化记忆。为确保板书清晰、简洁，我将：
1.在课前准备好详细的板书提纲；
2.在课堂上及时擦除不必要的细节，突出核心内容；
3.使用不同颜色粉笔区分重点、难点，便于学生识别。
（二）教学反思
5.结合安全教育，强调家庭电路安全的重要性，激发学生的责任感，提高学习动机。
第二节 家庭电路中电流过大的原因PPT精品课件
P0=UI0=220V×10A=2 200W > 2 020W
所以，从安全用电的角度考虑，可以安装这样一台空调。
第二节 家庭电路中电流过大的原因PPT精品 课件
知识点二、短路对家庭电路的影响
想想议议 有时候家庭电路中用电器的总功率并不是很大，
1．材料：铅锑合金 保险丝的电阻比较大，熔点比较低
观察保险盒和闸刀开关上的保险丝。
第二节 家庭电路中电流过大的原因PPT精品 课件
第二节 家庭电路中电流过大的原因PPT精品 课件
你知道保险丝是如何起到“保险”作用的吗？ 观察演示实验
第二节 家庭电路中电流过大的原因PPT精品 课件
第二节 家庭电路中电流过大的原因PPT精品 课件
U
家庭电路中的电压是一定的，U = 220V，所以用电器总 电功率P 越大，电路中的电流 I 就越大。
家庭电路中的供电线路、保险装置和电能表都有允许通过 的最大电流。若通过的电流超过允许值，会引起线路故障，甚 至发生火灾。
用电器的总功率过大的危害 据焦耳定根律可知，电流过大，产生的热量容 易引发火灾。
解：（1）空调接入家庭电路使用，电压为220 V。
通过这台空调的电流： I1=
P1 U
=
103 W 220 V
Hale Waihona Puke ≈ 4.55 A（2）多种解题方法：
方法（一） 计算同时使用所有用电器时的总电流是否超过10A
I2 =
P2 U
= 1 020W 220V
≈ 4.64 A
I=I1 +I2=4.55A+4.64A=9.19 A < 10 A 方法（二） 计算用电器的总功率是否超过电能表允许使用的 最大功率
