1-8 电容器的电容 课件(共49张PPT)

1-8 电容器的电容 课件(共49张PPT)

第一章
8
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
知识体系构建
第一章
8
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
第一章
8
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
考点题型设计
第一章
8
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
成才之路· 物理
人教版 ·选修3-1
路漫漫其修远兮 吾将上下而求索
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
第一章
静电场
第一章
静电场
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
第一章
8 电容器的电容
第一章
8
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
题型1
对电容及电容器的理解
下面关于电容器及其电容的叙述正确的是
(
) A.任何两个彼此绝缘而又相互靠近的导体,就组成了
电容器,跟这两个导体是否带电无关 B.电容器所带的电荷量是指每个极板所带电荷量的代 数和 C.电容器的电容与电容器所带电荷量成反比
第一章
8
成才之路 ·高中新课程 ·学习指导 ·人教版 ·物理 ·选修3-1
答案:A
第一章
8
成才之路 ·高中新课程 ·学ห้องสมุดไป่ตู้指导 ·人教版 ·物理 ·选修3-1
εrS Q 点评:①将 C=Q/U,C= 与 E=F/q、E=k 2对比, 4πkd r 弄清哪是定义式,哪是决定式。 Q ΔQ ②由 C=U可推得 C= ,有时应用很方便。 ΔU

电容器的电容ppt课件

电容器的电容ppt课件

以聚苯乙烯薄膜为电介质,把两层铝箔 隔开,卷起来,就制成了聚苯乙烯电容器 (图 10.4-7 甲)。改变铝箔的面积和薄膜的 厚度,可以制成不同电容的聚苯乙烯电容器。 以陶瓷为电介质的固定电容器也很多。
电解电容器(图 10.4-7 乙)是用铝箔作 为一个极板,用铝箔上很薄的一层氧化膜为 电介质,用浸过电解液的纸作为另一个极板 (要靠另一片铝箔与外部引线连接)制成的。 由于氧化膜很薄,所以电容较大。
4.(多选)两块大小、形状完全相同的金属平板平行放置,构成一平 行板电容器,与它相连接的电路如图 所示.接通开关S,电源即给电容器充电.则( BC ) A.保持S接通,减小两极板间的距离,则两极板间电场强度减小 B.保持S接通,在两极板间插入一块介质,则极板上的电荷量增大 C.断开S,减小两极板间的距离,则两极板间的电势差减小 D.断开S,在两极板间插入一块介质,则两极板间的电势差增大
理论分析表明,当平行板电容器的两极板之间是真空时,电容 C 与极板的正对面积 S、极板间的距离 d 的关系为
式中 k 为静电力常量。
当两极板之间充满同一种介质时,电容变大为真空时的εr 倍,即
εr是一个常数,与电介质的性质有关,叫作电介质的相对 介电常数。
• 常用电容器
常用的电容器,从构造上看,可以分为固定电容器和可变电容 器两类。固定电容器的电容是固定不变的。常用的有聚苯乙烯电容 器和电解电容器。
把开关S接2,电容器对电阻 R 放电。观察电流表可以知道,放 电电流由电容器的正极板经过电阻 R 流向电容器的负极板,正负电 荷中和。此时两极板所带的电荷量减小,电势差减小,放电电流也 减小,最后两极板电势差以及放电电流都等于 0。
电容器充电的过程中,两极板的电荷量增加,极板间的电场 强度增大,电源的能量不断储存在电容器中;放电的过程中,电 容器把储存的能量通过电流做功转化为电路中其他形式的能量。

电容器的电容优秀优秀课件

电容器的电容优秀优秀课件

答案: 解析:设最大电势差为U,由动能定理:

此时电容器带的电荷量:
如图所示,计算机键盘的每一个键下面都连有一块金 属片,与该金属片隔有一定空隙的是另一块小的固定的金属 片.这两片金属组成一小电容器.该电容器的电容C可用公 式C=εS/d计算,式中常量ε=9×10-12F/m,S表示金属片的 正对面积,d表示两金属片间的距离.当键被按下时,此小 电容器的电容发生变化,与之相连的电子线路就能检测出是 哪个键被按下了,从而给出相应的信号.设每个金属片的正 对面积为50mm2,键未按下时两金属片的距离为0.6mm.如果 电容变化0.25pF,电子线路恰能检测出必要的信号,则键至 少需要被按下____0_.1_5_m_.m

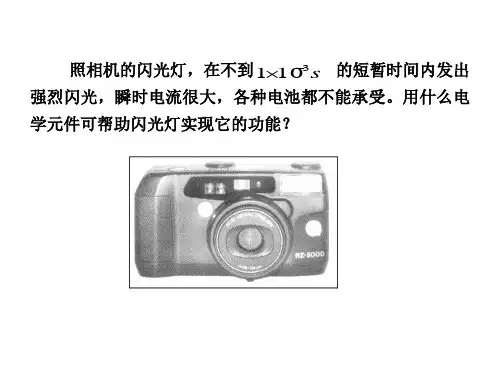

照相机的闪光灯,在不到1103s 的短暂时间内发出 强烈闪光,瞬时电流很大,各种电池都不能承受。用什么电 学元件可帮助闪光灯实现它的功能?
常见的电容器
探究一:电容器的构造及工作原理
最简单的电容器———— 平行板电容器
电学元件符号
1、构造: 任何两个彼此绝缘又相距很近的导体都可以看成电 容器。这两个导体称为电容器的电极。
Q
不变量 C变小Q变小E变小
C变小U变大E不变
d变大
S变大 ε
C变大Q变大E不变 C变大Q变大E不变
C变大U变小E变小 C变大U变小E变小
四、电容器的分类
聚苯乙烯电容器 固定电容器 陶瓷电容器

电解电容器

纸质电容器
器 可变电容器
传感器在自动控制中有着广泛的应用,右图是一
种测定液面高度的电容式传感器的示意图,A为固定的导体
正确的是( )
CD
A.平行板电容器两板的电势差不变 B.平行板电容器两板的电势差变小 C.平行板电容器两板的电势差增大 D.平行板电容器两板间的电场强度不变

《电容器的电容》PPT课件(第1课时)

《电容器的电容》PPT课件(第1课时)
18
[观察探究]
核心要点 对电容器电容的理解
按如图所示电路连接好器材,使开关S先后接触a、b,观察电流表指针的偏转情 况。试结合上述现象讨论: (1)当S先后接a和接b时,观察到电流表指针的偏转情况是怎样的? (2)电容器的工作过程是怎样的?工作过程中能量是如何转化的?
19
(3)电容器带的电荷量Q与两极板间的电压U有什么关系?反映了电容器怎样的特 性?怎样描述? 答案 (1)当S接a时,电流表指针发生偏转;当S接b时,电流表指针反向偏转。 (2)①充电过程和放电过程。②充电过程中其他形式的能转化为电能,放电过程 中电能转化为其他形式的能。
24
解析 电容反映电容器容纳电荷本领的大小,A 正确;电容器 A 的电容比 B 的大, 只能说明电容器 A 容纳电荷的本领比 B 强,与是否带电无关,B 错误;电压为 10 V, 电荷量为 2×10-5 C 时,电容 C=UQ=2×10-6 F,D 错误。 答案 AC
25
[例2] 有一充电的平行板电容器,两板间电压为U=2 V,现使它的电荷量增加ΔQ =5×10-6 C,于是电容器两板间的电压升高为6 V。求: (1)电容器的电容是多大? (2)电容器原来所带的电荷量是多少? (3)若放掉全部电荷,电容器的电容是多大?
23
[试题案例] [例1] (多选)下列关于电容的说法正确的是( )
A.电容是反映电容器容纳电荷本领的物理量 B.电容器 A 的电容比 B 的大,说明 A 的带电荷量比 B 多 C.电容在数值上等于使两极板间的电势差为 1 V 时电容器需要带的电荷量 D.由公式 C=UQ知,若电容器两极间电压为 10 V,极板带电荷量为 2×10-5 C,则 电容器电容大小为 5×105 F
36
(2)平行板电容器充电后,切断与电源的连接:电荷量 Q 保持不变。 由 C=4επrkSd∝εdrS可知 C 随 d、S、εr 的变化而变化。 由 U=QC=4πεkrSdQ∝εdrS可知,当 Q 不变时,U 也随 d、S、εr 的变化而变化。 由 E=Ud =CQd=4πεrkSQ∝ε1rS可知,E 随 S、εr 的变化而变化,而与 d 无关。

《电容器的电容》PPT课件

《电容器的电容》PPT课件
短暂的电流产生
新知讲解
四、电容器充放电
充电
放电
新知讲解
五、电容
充电后的电容器两极间的电压,叫电容器的电压。
电容器的带电量Q越多,电压U越高。
两极间有电压
+Q
++++++++
E
-Q
--------
Q与U成正比,比值Q/U是常量。
新知讲解
五、电容
电容器带电与水桶盛水类比:
h=2cm
h=1cm
V=1Sdm3
正极板
两板分别带等量异种电荷
,每个极板带电量的绝对
值叫电容器的带电量
两极间有电压
+Q
++++++++
E
-Q
--------
负极板
有短暂的电流
新知讲解
四、电容器充放电
2.用导线将充电后的电容器两极接通,两极失去电荷的过程,叫电容器的放
电。
+Q
++++++++
U=0
-Q
--------
在放电过程中导线上有
三、电容器使用时应注意的问题 击穿电压、额定电压、电解电容器的极性
四、电容器充放电
1.将电容器两个极板带上等量异种电荷的过程,叫电容器的充电。
2.用导线将充电后的电容器两极接通,两极失去电荷的过程,叫电容器的放电。


=
五、电容:电容器所带电荷量Q与电容器两极板间的电势差U的比值,叫电容器的电容



平行板电容器充电平衡后仍与电源相连,两极板间的电压是U,电荷量为Q,两极板间场
强为E,电容为C,现将两极板间距离减小,则(
A .Q变大
B .C变大
C .E不变
D .U变小
A

电容器的电容ppt课件

电容器的电容ppt课件
1
C
d
C r
两极板正对面积
真空 r=1
C
静电力常量
rS
4πkd
两极板间距离
学习目标
情境导入
新课讲解
小试牛刀
课堂小结
实验结论:
减小正对面积、增大板间距可以减小电容;插入电介质,可以
r
增大电容。理论分析表明,平行板电容器的决定式为C=


εr是一个常数,与电介质的性质有关,叫作电介质的相对介电
第十章
静电场中的能量
第四节
电容器的电容
学习目标
2.
情景导入
3.
新课讲解
4.
小试牛刀
5.
课堂小结
/


1.
PART 01
学习目标
学习目标
情境导入
新课讲解
小试牛刀
课堂小结
学习目标
1.知道电容器和平行板电容器的概念,电容器的充、放电现象
2.理解电容的定义、公式、单位、物理意义
3.了解平行板电容器的电容公式
下极板竖直向上平移一小段距离,则下列说法正确的是( C )
A.带电油滴向上运动
B.静电计指针的张角变大
C.P点电势变小
D.带电油滴的电势能变小
学习目标
情境导入
新课讲解
小试牛刀
答案:C
课堂小结
rS
解析:B.断开开关K,电容器带电量不变,则由 Q CU 、 C
4πkd
4πkdQ
可得 U
rS
S ,板间有介质时
S
C r .
4 πkd
4 πkd
(3)平行板电容器间的电场:可以认为是匀强电场且 E U ,U为两极

电容器的电容(含动画)课件

电容器的电容(含动画)课件
详细描述
调谐器通常由可变电容器组成,通过 调整电容器的电容量,可以实现对信 号频率的选择和调整。在无线电、电 视、广播等领域,调谐器被广泛应用 于信号的接收和发射。
05 电容器的动画演示
电容器充放电过程动画
要点一
总结词
详细描述电容器充放电过程中电荷的移动和分布情况,以 及电场的变化。
要点二
详细描述
电容器的温度系数
总结词:温度影响
详细描述:电容器的温度系数是指电容量随温度变化的程度。大多数电容器的温度系数为正值,即温度升高时电容量增大, 温度降低时电容量减小。但也有一些特殊类型的电容器具有负温度系数。了解电容器的温度系数对于电路设计和稳定性分析 非常重要。
04 电容器的实际应用
滤波器
总结词
滤波器是利用电容器的电抗特性,对特定频率的信号进行过 滤或抑制的电子元件。
详细描述
滤波器通常由电容器和电感器组成,通过调整电容器的电容 量和电感器的电感量,可以实现对特定频率信号的选择性传 输或抑制。在通信、音频、视频等领域,滤波器被广泛应用 于信号处理和噪声抑制。
耦合器
总结词
耦合器是一种利用电容器的耦合效应, 实现信号传输和隔离的电子元件。
电容器的电容值计算
总结词
解释如何计算电容器的电容值。
详细描述
电容器的电容值计算公式为C=εS/d,其中ε为介电常数,S为两极板之间的相对 面积,d为两极板之间的距离。
电容器的充放电过程
总结词
描述电容器充放电的过程和原理。
详细描述
当电容器充电时,电荷在电场力的作用下从电源正极流向电容器正极板,电子从 电源负极流向电容器负极板,电容器两极板之间形成电压差。当电容器放电时, 电荷和电子在电场力的作用下从电容器正极板和负极板流出,形成电流。

《电容器的电容》PPT优质课件

《电容器的电容》PPT优质课件

Q(电荷量) d(板间距离)
S(正对面积)
Q(电荷量) S(正对面积)
d(板间距离)
Q(电荷量) εr(电解质)
(添加电解质)
d(板间距离)
S(正对面积)
实验探究:
结论:
a、保持介质、正对面积S不变,改变板间距离d 与板间距离成反比 C 1
d
b、保持介质、板间距离d不变,改变正对面积S 与正对面积成正比 C S
B. C变大
C. E不变
D. U变小
U不变
d
1
C
d
E
C
C
Q
U
Q
题组训练
命题视角 1
对电容器充、放电的分析
(多选)关于电容器的充、放电,下列说法中正确的是
( AD )
A.充、放电过程中,外电路有瞬时电流
B.充、放电过程中,外电路有恒定电流
C.充电过程中电源提供的电能全部转化为内能
D.放电过程中电容器中的电场能逐渐减少
Q:指每一个极板带电量绝对值
U:表示电容器两板之间的电势
差—电压。
--------
3、物理意义:反映电容器容纳电荷本领大小的物理量。
U
二、电容
4、电容的单位: 法拉,简称法,符号F
1F=1C/V
当一个电容器带1C电量时,两极间电压是1V,那么这个电容
器的电容就是1F
还有:微法(µF)、皮法(pF)
---------
Q
U
练习
1、下列说法正确的是(
D

A、电容器一极带电+Q,另一极带电-Q,则此电容
器不带电
B、电容器两极板间电压越高,电容越小
C、电容器所带的电荷越多,电容就越大
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

h
h
A
B
C
1.水位升高相同高度h,试比较A、B、C的储水
量2 如何反映水杯的储水本领?
水量Q 深度h
截面积S
二.电容
讨论
+Q+ + + +
U -Q - - - -
对同一 带电量Q大 电势差U大
Q/U不变
电容器: 增加相同电量 增加相同电势差
ΔQ/ΔU不变 对不同电容器: Q/U或ΔQ/ΔU是不同的
( CD )
A、使A、B两板靠近些; B、使A、B两板正对面积错开些; C、断开K后,使B板向右平移拉开一 些; D、断开K后,使A、B正对面错开些。
布置作业 1完成课后习题 2完成自学丛书三维达标题
2、有一正充电的平行板电容器,若使它的 电荷量减少 3×10-4C,其电压降为原来的 三分之一,则电容器原来的带电量可能是
如果再充进4×10-6C的电荷量,其电容为 _2×__1_0_-_6_F。
如果用导线将电容器两极相连,放电完毕后, 其电容为_2_×__1_0_-_6 F。
C取决于电容器自身结构, 而与是否带电及带电多少无关。
三 平行板电容器的电容
猜想:平行板电容器的电容的大小可能由哪些因素决 定呢?
间距d
ቤተ መጻሕፍቲ ባይዱ
正对 面积s
强调:一个极板上所带电量的绝对值叫电容器的电量Q.
电容器的放电
+Q+ + + +
U -Q - - - -
把充电后的电容器两极板接通,两极板上的 电荷中和,电容器不再带电,这个过程叫放电. 并有短暂的放电电流.
放电后,两极板就不再有电场和电势差, 电场能转化为其它形式的能.
思考:圆柱型水杯容器的储水问题:
【例题2】 .对于给定的电容器,在描述
电容量C、
带电量Q、两板间电势差U的相互关系中,
下列图1-16中正确的是
ACE
(
)
SUCCESS
THANK YOU
2020/12/14
可编辑
24
【例题3】
如图所示,A、B为两块竖直放置 的平行金属板,G是静电计,电键K合 上后,静电计指针张开一个角度。下 述哪些做法可使指针张角增大?
【针对练习1】
1.下列说法正确的是 BC A.由公式可知,电容大小和电量成正比和电压成
反比 B.电容器的电容大小和电容器两端电压,电容器
带电量均无关 C.电容器的带电量是指电容器每个极板所带电
量的绝对值 D.某一电容器带电量越多,它的电容就越大
【针对练习2】 一个电容器,充电后所带电荷量为Q=4×10-6C 时,它的两极板间的电势差U=2V,由此可知, 该电容器的电容是__2_×__1_0_-6__F。
时的若干倍,这一倍数叫这种电介质的相对介电常
数,用εr表示。
公式:
电介质 介电常数
几种电介质的介电常数εr 空气 石蜡 陶瓷 玻璃
1.0005 2.0~2.1 6 4~11
云母 6~8
注意:一般性研究中,空气对电容的影响可忽略
类比理解
电容
定义式 C Q
U
决定 C S

4 kd
普适
(平行板电容器)
定义式 E F q
决定式
Q E k r2
普适
(真空中的点电荷)
电场强度
(一)分类
四 常用电容器
固定电容器
可变电容器
(二)电容器使用时应注意的问题
1、电容器的击穿电压: 加在电容器两极板上的电压不能超过
某一限度,超过这个限度,电介质将被击 穿,电容器损坏,这个极限电压称为击穿 电压。 2、电容器的额定电压:
1.8 电容器的电容
第一课时
一.电容器
1.电容器的结构
两金属极板
绝缘物质 (电介质)
在两个正对的平行金属板中间夹上一层绝缘物质 (电介质),就构成了最简单的电容器,叫平行板电容 器.两个金属板叫电容器的极板.
强调:任意两个彼此绝缘又相隔很近的 导体,都可以看成是一个电容器.
2电容器的充放电
电容器正常工作时的最大电压 额定电压低于击穿电压
3、电解电容器正负极不能接反,不能接交 流电。
指出图中铭牌的含义
【例题1】如图所示,平行金属板A、B组成的电容器,
充电后与静电计相连.要使静电计指针张角变大,下列
措施中可行的是: AB
A.将A板向上移动 B.将B板向右移动 C.将A、B之间充满电介质 D.将A板放走部分电荷
间距d
正对 面积s
电介质
板间电势差U 电容C
增大 板间距d 减小
增大 减小
减小 增大
正对面积S 增大 减小
减小 增大
增大 减小
电介质 插入 拔出
减小 增大
增大 减小
理论及实验表明:平行板电容器两极板间是真空时, 电容C跟正对面积S成正比,跟两极板间距离d成反比。
公式: 板间充满某种介质时,C会变为板间为真空
电容器的充电
把电容器的两个极 板和电池的正负极相连, 两个极板就分别带上了 等量的异种电荷,这个过 程叫充电.充电过程中电 路中有短暂的充电电流.
+Q+ + + +
U -Q - - - -
充了电的电容,两极板间就有电场,电 势差U.从电源获得的电能储存在电场中,这 种能量叫电场能.
电容器有储存电荷和电场能的本领.
这个比值就表征了电容器储存电荷的特性
1.电
电容器所带的电量Q与电容器两极板间的电
容 势差U的比值,叫做电容器的电容
或者电容器增加的电量ΔQ与两极板间
增加的电势差ΔU的比值,叫电容器的电容
2.公式
C Q 或C Q
U
U
3.单位 1C/V=1F(法拉) 1F=106μF=1012pF
4.注 意
C=Q/U是比值定义式 C与Q、U无关.C 由电容器本身结构性质决定, 反映了电容 器容纳电荷本领。
4.5×10-4C
3、连接在电池两极上的平行板电容器, 当两极板间的距离减小时 ABD
A.电容器的电容C变大 B.电容器极板的带电量Q变大 C.电容器两极间的电势差U变大 D.电容器两极板间的电场强度E变大
(二)电容器使用时应注意的问题
1、电容器的击穿电压: 加在电容器两极板上的电压不能超过
某一限度,超过这个限度,电介质将被击 穿,电容器损坏,这个极限电压称为击穿 电压。 2、电容器的额定电压:
电容器正常工作时的最大电压 额定电压低于击穿电压
电介质

得:当Q不变时,C的变化可由U
的变化反映出来,例如:U变大时,表示C
一定减小了。
思考 怎样使电容器所带的电荷量不变? 将电容器充电后与电源断开
思考 怎样测电容器两极板间的电势差的大小?
静电计:测量电势差。
它是由验电器改装而 成的,它的金属球接一导 体,金属外壳接另一导体, 从指针的偏角可测出两导 体间的电势差。
