静电式餐饮业油烟净化设备企业标准
机械静电光解集烟罩餐饮业油烟净化一体设备企业技术标准规范2020版
Q/JH-2020
净化系统包括油畑净化设备、风机、连接管道等，如图上所示。机械静电光 解集烟罩餐饮业油烟净化一体设备的进出风连接管道内风速应小于 200 m/s。进 出风连接管道各应有一段 4.5 倍直径(或当量直径)的直管段。在距弯头、变径管 等管件下游 3 倍直径(或当量直径)处设采样孔。对矩形管道,其当量直径 D=2AB/(A 十 B),式中 A、 B 为边长。采样点布设按 GB/T16157 第 7 章规定执行。
C 前 × Q 前-C 后 × Q 后 P=
C前× Q前
×100
式中: P ——油烟净化去除效率,%; C 前——净化设备前的油烟浓度,mg/m³； Q 前——机械静电光解集烟罩餐饮业油烟净化一体设备前的烟气流量,m³
/h； C 后——机械静电光解集烟罩餐饮业油烟净化一体设备后的油烟浓度,mg/m
³； Q 后——机械静电光解集烟罩餐饮业油烟净化一体设备后的烟气流量,m³
1 输入电压：AC220±10% (V)。 2 输入功率：100~200 （W）。 3 输出电压：5~20 （kV）。 4 效率η：＞0.90 （满负载下输出功率与输入功率之比） 5 功率因素 cosφ:负载下＞0.8。 6 可靠性：8000h 运行无故障。 7 外壳须用铝合金或不锈钢构成、有散热孔结构牢固可靠。 8 电源输入端与外壳之间的绝缘电阻应大于 50MΩ。 9 电源输入端与外壳之间应能承受工频电压 3500V、1mA、1min 无击穿、无飞 弧。
5.1.2 油烟发生装置
油烟发生装置采用向加热容器中定量滴加食用植物油和水使其发烟、崩溅和
汽化的方法模拟实际畑气组成连续稳定发生油烟部分, 如下图所示 。油烟发生设备应保证 10 min
平均油烟浓度变化小于 5%。油烟发生设备的油烟发生量可调,以适应不同处理气
油烟净化器企业技术标准2020版
静电式餐饮业油烟净化设备1、范围本标准规定了静电式餐饮业油烟净化设备净化效率等性能的术语和定义、要求和检测技术、检验规则、标牌和使用说明书、标志、包装、运输、储存。
本标准适用于对烹饪和食品生产过程中产生的油烟净化处理设备净化效率及其他性能的检测，适用于处理风量为2000～20000m3/h的油烟净化一体设备。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其锁喉所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB18483-2001饮食业油烟排放标准GB191包装储运图示标志GB/T6388运输包装收发货标志GB/T9969.1工业产品使用说明书GB/T13306标牌GB/T16157固定污染源排气中颗粒物测定与气态污染采样方法HJ/T62餐饮业油烟净化设备技术要求及检测技术规范3、术语和定义本标准采用的术语和定义引用HJ/T62中第3章的规定。
静电式餐饮业油烟净化设备：指用静电的原理去除油烟的净化设备。
4、要求4.1基本要求4.1.1在额定处理风量下，静电式餐饮业油烟净化设备的本体阻力应小于300Pa。
4.1.2油烟净化分离和收集的油污，不得直接排放造成二次污染。
4.1.3静电油烟净化部分应有醒目的安全提示和可靠接地，保障人身和设备安全。
4.1.4电气控制箱接地电阻应小于2Ω。
4.1.4具有完整的技术文件，包括设计说明、图纸、企业标准等。
4.1.5产品外观应平整光洁，便于安装、保养与维护。
4.1.6静电式净化设备采用的高压电源应符合《餐饮油烟净化器用高压电源》CCAEPI-RG-Q-041要求的第三方检测报告。
4.2检测技术要求4.2.1在实验室测试条件下，油烟净化一体设备在额定处理风量条件下的油烟净化效率应满足表1的要求。
保丽洁餐饮油烟净化设备符合国家标准
保丽洁餐饮油烟净化设备符合国家标准厨房是生活的发源地，是幸福的摇篮。
懂得生活的人们也会懂得享受厨房生活，江苏保丽洁餐饮油烟净化器让厨房彻底远离烟熏火燎，”做最懂中国厨房的油烟净化器，还给世界一片蔚蓝天空，让每一次呼吸，更值得信赖”是江苏保丽洁一直以来的追求。
作为静电复合式油烟净化器的开创者，保丽洁推出的餐饮静电油烟净化设备是集吸油烟、消毒、除味、降解有害物质等功能及人性化智能控制于一体的产品。
采用德国技术，保丽洁研发了LK，EP和ET三大系列餐饮油烟净化器，净化率高达92.8%以上。
保丽洁餐饮油烟净化器将含烟废气被风机吸入管道后，首先进入初级装置——净化整流室，采用重力惯性净化技术，室内的特殊结构逐步对大粒径污染物进行分级物理分离，并且均衡整流。
分离出的大颗粒油滴在自身重力的作用下流入油槽排出。
剩余的小粒径污染物进入次级装置——高压静电场，静电场内部分两级，第一级为电离器，强电场使微粒荷电，成为带电微粒，这些带电微粒到达第二级集尘器后立刻被收集电极吸附，且部分炭化，最后通过滤网格栅，洁净的空气排出室外。
由于保丽洁技术实力雄厚，不断完善自己的产品，静电油烟净化器的技术不断更新，多次荣获全国环境保护知名企业、江苏省民营科技企业等称号，保丽洁在研发方面有自己的环保科技技术中心，具有完备的产品体系，形成严密的设计、试制、试验开发流程。
江苏保丽洁先后荣获100多项荣誉资质、专利及证书，拥有9项发明专利，20项实用新型技术，通过欧盟CE认证/IOS9001：2000质量管理体系认证以及中国环境保护产品认证，有4项产品被认定为江苏省高新技术产品，1项产品被列为国家火炬计划项目。
保丽洁从根本上解决了人们生活中的油烟困扰，提高了人们的生活品质！经过相关部门的检测，保丽洁餐饮油烟净化设备属于国家认可的静电油烟净化器，净化后的空气符合国家环保局制定的《饮食业油烟排放标准》(GB18483-2001)排放标准。
保丽洁静电油烟净化器可广泛适用于美食城、大型商场。

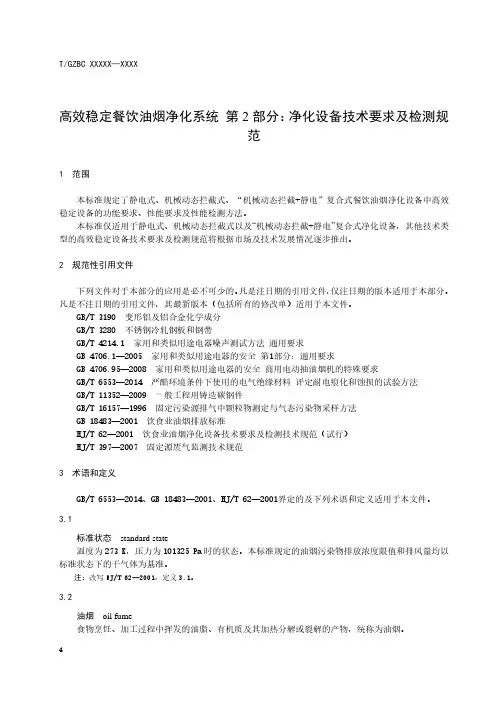

高效稳定餐饮油烟净化系统 第 2 部分：净化设备技术要求及检测规范
高效稳定餐饮油烟净化系统第2部分：净化设备技术要求及检测规范1 范围本标准规定了静电式、机械动态拦截式、“机械动态拦截+静电”复合式餐饮油烟净化设备中高效稳定设备的功能要求、性能要求及性能检测方法。
本标准仅适用于静电式、机械动态拦截式以及“机械动态拦截+静电”复合式净化设备，其他技术类型的高效稳定设备技术要求及检测规范将根据市场及技术发展情况逐步推出。
2 规范性引用文件下列文件对于本部分的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本部分。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3190 变形铝及铝合金化学成分GB/T 3280 不锈钢冷轧钢板和钢带GB/T 4214.1 家用和类似用途电器噪声测试方法通用要求GB 4706.1—2005 家用和类似用途电器的安全第1部分：通用要求GB 4706.95—2008 家用和类似用途电器的安全商用电动抽油烟机的特殊要求GB/T 6553—2014 严酷环境条件下使用的电气绝缘材料评定耐电痕化和蚀损的试验方法GB/T 11352—2009 一般工程用铸造碳钢件GB/T 16157—1996 固定污染源排气中颗粒物测定与气态污染物采样方法GB 18483—2001 饮食业油烟排放标准HJ/T 62—2001 饮食业油烟净化设备技术要求及检测技术规范（试行）HJ/T 397—2007 固定源废气监测技术规范3 术语和定义GB/T 6553—2014、GB 18483—2001、HJ/T 62—2001界定的及下列术语和定义适用于本文件。
3.1标准状态standard state温度为273 K，压力为101325 Pa时的状态。
本标准规定的油烟污染物排放浓度限值和排风量均以标准状态下的干气体为基准。
注：改写HJ/T 62—2001，定义3.1。
3.2油烟oil fume食物烹饪、加工过程中挥发的油脂、有机质及其加热分解或裂解的产物，统称为油烟。
餐饮(烧烤)油烟污染治理技术要求
餐饮(烧烤)油烟污染整治要求告知书
为配合全区开展为期一个月的餐饮(烧烤)油烟污染治理，统一油烟治理规范根据相关规定和经验提出如下几点要求:
一、餐饮油烟污染治理技术要求
1、排气风机功率:油烟总排风量可按对应的炉灶总额定发热功率估算，对应
1.67x 108J/h(或46. 39KW)发热功率的排风量按2000m3 /h计。
2、排气收集罩面积:基准灶头数按灶的总发热功率后排气罩投影面积折算，每个基准灶头对应的发热功率为1.67 x108J/h;对应的排气罩面积投影为1.1 m'。
3、排油烟囱原则应高于周围半径20米最高建筑物一米以上。
4、高压静电式油烟气应定期清洗，清洗周期不得超过一个月并有清洗记录或照片或发票等文字证明材料。
5、高压静电式油烟净化器一般去除 %，有相当一部分油烟净化器排气口感官油烟味仍然较重、监测超标，根据区政府餐厅油烟治理经验在油烟净化器排气口再安装几个自来水喷雾头。
经二种治理手段治理后感官无油烟味。
在全区推广油烟净化器加自来水喷雾联合治理技术。
6、排放油烟及安装的净化器和排气简应做到日常不扰民。
7、严禁燃烧煤炭等其他高污染燃料，使用天然气、电等清洁能源。
二、烧烤油烟污染治理技术要求
油烟排放、油烟净化器、排气筒、油烟二次喷雾治理除按前“一”要求执行外:
1、烧烤操作台除自身配备油烟净化器外还应在排气筒外再加装油烟净化器和自来水喷雾。
2、每个客人自烤桌应有收集油烟管道，经统一收集后在由油烟净化器和自来水喷雾处理(推荐牙缝和陆氏方烧烤客人自烤桌收集油烟管道模式)。
3、严禁露天和无油烟治理烧烤。
签收人：时间：。
DB13_T1827-2013静电复合式工业油烟净化、余热回收系统技术要求
ICS71.100.20J 76DB13 河北省地方标准DB 13/T 1827—2013静电复合式工业油烟净化、余热回收系统技术要求Combined type electrostatic purification industrial lampblack 、waste heat recoverysystem technical requirement2013-12-02发布2013-12-20实施前言本标准按照GB/T 1.1—2009给出的规则起草。
本标准由保定市质量技术监督局提出。
本标准起草单位：河北清山绿水节能科技有限公司。
本标准主要起草人：王佳奎、弋景刚、蔡国强、刘聪、胡铁锤。
静电复合式工业油烟净化、余热回收系统技术要求1 范围本标准规定了静电复合式工业油烟净化、余热回收系统的术语和定义、技术要求、试验方法。
本标准适用于采用静电复合式工艺，净化生产线油烟并进行余热回收的工程。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4208-2008 外壳保护等级（IP代码）GB 7251.3 低压成套开关设备和控制设备 第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求GB/ T 15335-2006 风筒漏风率和风阻的测定方法GB 18483-2001 饮食业油烟排放标准3 术语和定义下列术语和定义适用于本文件。
3.1静电复合式工业油烟净化系统用于产生油烟的生产线的烟气汇集系统、烟气降温系统、静电净化系统、防火系统、废油回收系统及配套的各类辅助设备、仪表、建（构）筑物等的总称。
4 技术要求4.1 烟气汇集系统4.1.1 应根据生产线具体情况整体设计，充分利用生产线现有设备。
4.1.2 具有防腐、防磨、防堵塞、防沾污功能。
4.2 烟气降温系统4.2.1 烟气降温系统主要应用设备为冷凝器。
2021年我国静电式油烟净化设备制造行业相关政策汇总受油烟排放标准影响较大
2021年我国静电式油烟净化设备制造行业相关政策汇总受油
烟排放标准影响较大
1、行业主管部门、监管体制
根据中国证监会发布的《上市公司行业分类指引》（2012 年修订），静电式油烟净化设备制造属于C35“专用设备制造业”；根据国家统计局发布的《国民经济行业分类及代码》（GB/T4754-2017），静电式油烟净化设备制造属于C35“专用设备制造业”，细分行业为C3591“环境保护专用设备制造”。
根据观研报告网发布的《2022年中国静电式油烟净化设备制造行业分析报告-产业供需现状与发展动向研究》显示，静电式油烟净化设备制造行业的主管部门为静电式油烟净化设备制造，主要行业自律组织为中国环境保护产业协会、中国城市环境卫生协会、中国环保机械行业协会等。
2、主要法规及产业政策
观研报告网发布的资料显示，我国相关部门制定了一系列支持静电式油烟净化设备制造行业的法律法规和政策。
行业主要法律法规及政策
资料来源：观研报告网《2022年中国静电式油烟净化设备制造行业分析报告-产业供需现状与发展动向研究》。
餐饮业油烟净化器环保标准
餐饮业油烟净化器环保标准民以食为天，中国人的好客性格使餐饮发展迅速，但随之而来带来的餐饮油烟的危害也日益严重。
高温烹调是我国独特的烹饪习惯，厨房油烟中含有多种有害物质，未经任何处理后就排放到室外，不仅对周围居民生活环境带来了污染，而油烟中所含的大量污染物排放到大气中，极易与其它尘埃混合形成可吸入颗粒物，破坏大气质量状况目前国内外研究均已经确认，油烟是肺癌的主要风险因素。
研究证明烹调工作者体内的1-羟基芘含量和丙二醛含量大大高于非烹调者，这1-羟基芘就是多环芳烃类致癌物中的一种，而丙二醛是血液中的氧化产物，与心脏病等慢性病有密切关系，都验证了油烟与烹调者健康损害之间的密切关系。
环境保护重点城市环境保护局将油烟污染问题列入正常环境管理工作范围；严格禁止油烟污染源的无组织排放，无通风设备和净化装置的要强制安装通风设施和净化装置。
因此，油烟净化器在环保治理方面有了重要作用油烟净化系统主是是由烟罩，风管、净化器以及风机组成：1烟罩（集气罩）收集炒菜所生产的油烟废气，防止烟罩入风口的油滴下来2净化器：除油烟，别外可除油烟，静电油烟净化器：从构造上面来分，主要有平板机和蜂窝机，高空油烟净化器.低空油烟净化器3高空排放，油烟废气经过处理后往楼顶排放，解决周围居民的影响。
低空排放，低空有两层甚至三层电场净化处理4风机: 风机油烟净化系统里面的作用为其提供动力FLEXMULTI系列静电油烟净化设备，高效去除厨房油烟，便于搬运清洗，耐腐蚀，操作简单，运行安全，维护方便，运行成本低，其工作原理：1.前置过滤：采用金属丝滤网，能过滤绝大部分大颗粒污染颗粒，可按现场污染物种类和浓度选择不同配置；2.独立电晕段：高压电极与极板间形成强电场，将气体电离，小颗粒物在极短的时间内因碰撞俘获气体离子而导致荷电3. 独立收集段：阵列式平行结构，小到0.01微米的带电颗粒受电场力作用被吸附到电极板上，洁净空气在风机的牵引下送出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
净化器各部件是否齐全。
4.3.2 定位应考虑设备固定，吊装时应注意吊杆是否牢固。
4.3.3 设备安装时正面需预留不小于本体宽度的过道以及设备维修门能有 100°以上自由开启的空间，以利于日后设备
保养和维护。
4.3.4 清点施工工具及常备零件。
4.3.5 离地或悬吊时稳固设备，水平度调整，对吊装的设备，在设备正面须设维修平台。
弯头 管道
净化器
变径
烟罩 灶台
风机
出烟口
支架
5.1.1.1 净化系统包括油烟净化设备、风机、连接管道等，如图上所示。油烟净化设备的进出风连接管道内风速应小于 20m/s。进出风连接管道各应有一段 4.5 倍直径（或相当直径）的直管段。在距弯头、变径管件下游 3 倍直径（或相当 直径）处设采样孔。对矩形管道，其当量直径 D=2AB/(A+B)，式中 A、B 为边长。采样点布设按 GB/T16157 第 7 章规 定执行。 5.1.2 油烟发生装置 5.1.2.1 油烟发生装置采用向加热容器中定量滴加食用植物油和水使其发烟，崩溅和汽化的方法模拟实际烟气组成连续 稳定发生油烟。设备主要包括可调式油水定量投加系统、电加热温控系统两部分，如下图所示。油烟发生设备应保证 10min 平均油烟浓度变化小于 5%。油烟发生设备的油烟发生量可调，以适应不同处理气量和浓度要求。检测基准浓度 为 10min/m3。
静电式餐饮业油烟净化设备
Q/XHT4201233-2019
1、范围
本标准包含了油烟净化器的分类与型号，要求，试验方法，检验规则，标志、包装、运输、储存。
本标准适用于对烹饪和食品生产过程中产生的油烟净化处理设备净化效率及其他性能的检测，适用于处理风量为
2000m3/h ~20000 m3/h 的油烟净化设备。
额定处理风量，m³/h 运行时间修正系数, K
最低去除效率,%
表 1 油烟净化设备最低去除效率限值
≥2 000～<6000 ≥6000～<12000
0.85
0.95
75
85
≥12000 1.0 90
4.2.2 设备在正常使用条件下，连续运行时间不应小于 1 年。
4.2.3 运行使用 1 年以上的油烟净化效率应满足表 1 中最低净化效率的要求。
Q/XHT4201233-2019
Q/XHT
武汉鑫华泰厨业制造有限公司 企业标准
静电式餐饮业油烟净化设备ຫໍສະໝຸດ 2019-12-15 发布
武汉鑫华泰厨业制造有限公司
2019-12-15 实施
发布
前言 1、范围 2、规范性引用文件 3、分类与型号 4、要求 5、检测系统与实验方法 6、检测规则 7、标牌和使用说明书 8、标志、包装、运输、储存
1 输入电压：AC220±10% (V)。 2 输入功率：100~200 （W）。 3 输出电压：5~20 （kV）。 4 效率η：＞0.90 （满负载下输出功率与输入功率之比） 5 功率因素 cosφ:负载下＞0.8。 6 可靠性：8000h 运行无故障。 7 外壳须用铝合金或不锈钢构成、有散热孔结构牢固可靠。 8 电源输入端与外壳之间的绝缘电阻应大于 50MΩ。 9 电源输入端与外壳之间应能承受工频电压 3500V、1mA、1min 无击穿、无飞弧。
目录
Q/XHT4201233-2019
1 1 1 1 3 6 6 6
前言
Q/XHT4201233-2019
本标准是根据 HJ/T62-2001 及相关的国家标准，并结合本企业及产品的自身特点编制而成。 本标准由武汉鑫华泰厨业制造有限公司 提出。 本标准由武汉鑫华泰厨业制造有限公司 起草。 本标准起草人：付佳妮、付人秀。 本标准由：武汉鑫华泰厨业制造有限公司 解释。
Q/XHT4201233-2019
4.3.6 确认设备风向（入风口）。 4.3.5 配接单相 220V 的主电源，配接地地线。设备通电前，开启检修门和电控箱，认真检查电极箱、电源输出端和电 极之间的接线。 4.3.6 各连接处采用密封材料，杜绝漏烟、漏油。 4.3.7 净化器和风管连接采用镀锌钢板制作，法兰连接，风机接口采用不易燃材料制作的软接头。 4.3.8 风管测量孔的位置，应根据调试要求在适当的位置配置测量孔，法兰不得设置在墙体或楼板内。 4.3.9 水平或 垂直风管，必须设置必要的支、吊架，保证牢固、可靠。避免在法兰、测量孔、调节阀等零件处设置支架。 安装调节阀时必须操作手柄配制在便于操作的部位。 5、检测系统与实验方法 5.1 检测系统 5.1.1 检测系统安装示意图
GB/13306
标牌
GB/T16157-1996 固定污染源排气中颗粒物测定与气态污染采样方法
HJ/T62-2001
饮食业油烟净化设备技术要求及检测技术规范
3、分类和型号
3.1 分类：油烟净化器按额定处理风量的不同，可分为不同型号。
3.2 型号：型号命名方法如下：
XHT - JD -
公司名称
静电式
1000 倍额定处理风量（m3/h）
4.1.3 静电油烟净化设备应有醒目的安全提示和可靠接地，保障人身和设备安全。
4.1.4 电气控制箱接地电阻应小于 2Ω。
4.1.5 具有完整的技术文件，包括设计说明、图纸、企业标准等。
4.1.6 产品外观应平整光洁，便于安装、保养和维护。
Q/XHT4201233-2019
4.2 检测技术要求 4.2.1 在实验室测试条件下，油烟净化设备在额定处理风量条件下的油烟净化效率应满足表 1 的要求，对于运行时间小 于 1 年的设备净化效率的检测，其检测值应按表 1 乘以运行时间修正数 K 进行修正。 高压电源基本要求
2、规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日
期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB18483-2001
饮食业油烟排放标准
GB/T191-2000
包装储运图示标志
GB/T6388
运输包装收发货标志
GB/T9969.1-2008 工业产品使用说明书总则
4.2.4 静电油烟净化设备两极板之间的绝缘电阻不得≥50MΩ。
4.2.5 湿式油烟净化设备除雾性能良好，排气筒出口烟气含水率﹤8%。
4.2.6 油烟净化系统密封完好，设备本体漏风率﹤5%。
4.3 电器安全要求
4.3.1 设备安全运到指定安装位置，在运输过程中，注意机器的外表烤塑不得有磨损，注意小心轻放。安装前首先检查
4、要求
44.1 基本要求
4.1.1 在额定处理风量下，湿式油烟净化设备和静电式油烟净化设备的本体阻力应≤300Pa，机械式油烟净化设备和复合
式油烟净化设备的本体阻力应≤600Pa。
4.1.2 油烟净化分离和收集的油污、废水不得直接排放造成二次污染；机械式油烟净化设备更换下来的滤料等固体废物
应集中处理，不得造成二次污染。
