第一章管道保温施工外铁皮弯头钣金计算公式及理念
制作弯头要先搞懂弯头是怎么构造的，意思就是该怎样去看弯头，看（图1）；这是一个侧面弯头。
上面有“弯头外弧”和“弯头内弧”；首先要先明白的是：‘弯头外弧’是一个圆形的¼份。
‘弯头内弧’也同样是一个圆形的¼份；如（图2）；
1、首先计算弯头内弧保温后的尺寸：计算一个弯头就要先知道这个弯头的外弧是多大，首先测量出外弧的尺寸，然后乘以4，得到的是一个大圆的周长，目的就是求出弯头内弧的尺寸，那么就举个例子，假设图中的弯头是直径108mm 的弯头，那么计算方法就是（弯头外弧乘以4等于一个大圆的周长，然后除以3.14等于大圆的直径，然后除以2等于图1中的半径，然后减去弯头的直径108mm等于图1中弯头内弧的扇形的半径，也就是这个小圆形的半径，然后减去保温层厚度，等于另一个小圆的半径（看（图3），保温层厚度设为50mm，）减去保温层厚度之后，然后乘以2乘以3.14除以4就等于弯头保温后的内弧尺寸了，然后想做成几片就除以几。
【建议内弧不要小于16mm】
以数字的方式计算：（预设弯头铁管的外弧为360mm）
360×4÷3.14÷2－108－50×2×3.14÷4=111.93mm（保温后的弯
头内弧）÷3片=37.31mm（2个中片2个边片）（2个边片=1个中片）
2、计算弯头保温后的外弧尺寸：计算弯头保温后的外弧尺寸也是这个理念，首先测量出弯头外弧的尺寸，然后乘以4等到大圆的周长，然后除以3.14得到（图2）大圆的直径，然后除以2得到大圆的半径（如图1），然后加上保温层50mm 等于保温后大圆的半径（看图3），然后乘以2乘以3.14除以4就得到弯头保温后外弧的尺寸了，然后想做成几片就除以几。
数字方式计算:360×4÷3.14÷2+50×2×3.14÷4=438.49mm(保温后的弯头外弧) ÷3=146.16mm（2个中片2个边片）（2个边片=1个中片）
以上两个数据计算出来后，请看第二章：（展开放样图和裁剪）
第二章（展开放样图和裁剪方法）
前面介绍了弯头保温后内弧和外弧的计算公式，要把这两个公式牢记在心，最重要的是要搞明白通过一个外弧或内弧就能算出所有的尺寸，要明白所有数字的关系。
现在开始介绍弯头的的展开放样图的画法；
第一步：还是用第一章的例子108mm的弯头保温厚度50mm 要想画出弯头的展开放样图就必须计算出它的周长；
108mm+（50mm×2）×3.14=653.12mm（保温后的弯头周长）
然后如“图A”将周长平均分成12等份（653.12÷12=54.42mm）
第二步：1：看(图B) 使用圆规任意画一个圆（在圆规大小的限度以内）然后将这个圆平均分成4分；就会看到4个扇形，然后用这个圆的半径分别在“1”“2”“3”“4”处按住，分别在圆上画x线。
2：x线全部画完之后，就像（图B）那样。
然后看(图C)将左右两边的x线全部连接（一定要平行）如（图C）一样，会出现7条线，可以把这7条线分别标上数字。
3：第一章算出来的146.16（外弧三分之一）和37.31（内弧三分之一）分别除以2
146.16÷2=73.08mm（大头）
37.31÷2=18.65mm（小头）
然后将这两个数字73.08和18.65分别套入图C中“7”和“1”然后连线，（图C）
第三步：看(图D) 这是第一步所画的图，将13条线分别按照图D那样编号，再结合（图C）中的编号使用圆规依次套入图D中画上X线。
（注意：图C中需要的数据是圆形中的垂直线与左边的斜线之间的距离）。
然后将每一个X线连接、然后剪下来。
这一个弯头的样板就做出来了。
（示意图图E）
这是一个两个中片两个边片样式的弯头，如(图F1)(图F2) 两个边片等于1个中片，所以我管这样的弯头叫做3
片弯头，有的人却管它叫4片弯头，这只是一种个人习惯而已，不要误解了。
保温施工中一般219mm以下的弯头大多数为二中片二边片，当然也可根据个人要求做出更多的片数。
如（图G）一般大弯头才这样做了。

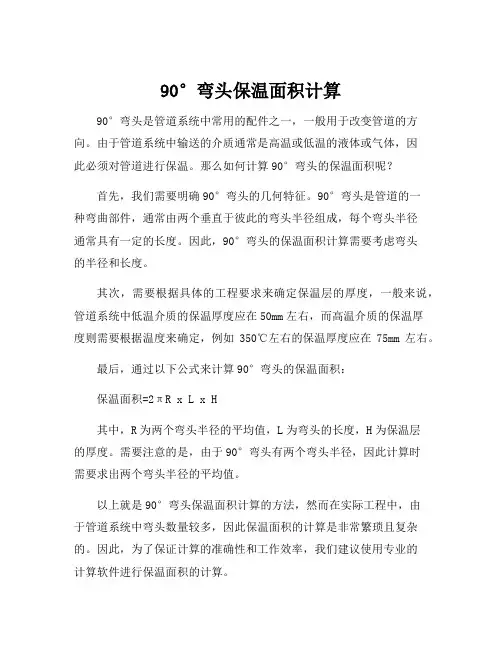

90°弯头保温面积计算
90°弯头保温面积计算
90°弯头是管道系统中常用的配件之一，一般用于改变管道的方向。
由于管道系统中输送的介质通常是高温或低温的液体或气体，因
此必须对管道进行保温。
那么如何计算90°弯头的保温面积呢？
首先，我们需要明确90°弯头的几何特征。
90°弯头是管道的一
种弯曲部件，通常由两个垂直于彼此的弯头半径组成，每个弯头半径
通常具有一定的长度。
因此，90°弯头的保温面积计算需要考虑弯头
的半径和长度。
其次，需要根据具体的工程要求来确定保温层的厚度，一般来说，管道系统中低温介质的保温厚度应在50mm左右，而高温介质的保温厚
度则需要根据温度来确定，例如350℃左右的保温厚度应在75mm左右。
最后，通过以下公式来计算90°弯头的保温面积：
保温面积=2πR x L x H
其中，R为两个弯头半径的平均值，L为弯头的长度，H为保温层
的厚度。
需要注意的是，由于90°弯头有两个弯头半径，因此计算时
需要求出两个弯头半径的平均值。
以上就是90°弯头保温面积计算的方法，然而在实际工程中，由
于管道系统中弯头数量较多，因此保温面积的计算是非常繁琐且复杂的。
因此，为了保证计算的准确性和工作效率，我们建议使用专业的
计算软件进行保温面积的计算。
管道保温施工外铁皮弯头钣金计算方法
管道保温施工外铁皮弯头钣金计算方法1.弯头定义和种类弯头是管道连接件的一种，用于改变管道的流动方向。
常见的弯头种类有三通弯头、四通弯头、不等径弯头和等径弯头等。
2.弯头外铁皮计算原则弯头外铁皮计算是为了确定弯头外皮钣金的尺寸，以确保保温材料能够完全覆盖管道，并满足保温效果和强度要求。
外铁皮计算原则如下：-确定弯头外径和弯头角度-确定保温层厚度和管道外径-根据保温层厚度和保温材料热导率计算保温板的厚度-计算外铁皮面积-根据外铁皮面积计算外铁皮钣金的尺寸和数量-选择合适的钣金材料和连接方式3.弯头外径和弯头角度的确定弯头外径一般是根据设计要求确定的，可以根据工艺和施工要求进行控制。
弯头角度是指弯头中心线和进出口管道中心线之间的夹角。
常见的弯头角度有90度、45度和30度等。
4.保温层厚度和管道外径的确定根据工程设计要求和使用环境条件，确定保温层的厚度和管道的外径。
保温层厚度一般根据工程的绝热要求进行确定，管道外径则根据保温层厚度和管道材料的规格进行计算。
5.保温板厚度的计算根据保温层厚度和保温材料的热导率，可以计算出保温板的厚度。
保温板的厚度应符合设计要求，并满足保温效果。
6.外铁皮面积的计算根据弯头尺寸和保温层厚度，可以计算出外铁皮的面积。
外铁皮的面积是由保温材料的外径和保温层厚度决定的。
7.外铁皮钣金的尺寸和数量的计算根据外铁皮面积计算出外铁皮钣金的尺寸和数量。
外铁皮钣金应完全覆盖弯头表面，并与相邻部位的保温层连接紧密，确保保温效果。
8.钣金材料和连接方式的选择根据施工要求和工程设计，选择合适的钣金材料和连接方式。
钣金材料应具有良好的抗压性、耐高温性和耐腐蚀性，以确保保温层的稳定性和耐久性。
以上是关于管道保温施工外铁皮弯头钣金计算方法的详细介绍。
在实际施工中，应根据具体情况进行计算，确保保温效果和工程质量。
保温工程上如何计算弯头和阀门的体积
保温工程上如何计算弯头和阀门的体积阀们指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。
弯头是用来改变管道的走向。
常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少。
法兰是工艺管道上起连接作用的一种部件。
这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。
采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。
阀门、弯头、法兰表面积计算式如下。
(1)阀门表面积：S=πD某2.5DKN（1-3）式中D——直径；K一一系数，取1.05；N——阀门个数。
(2)弯头表面积：S=πD某1.5DK某2π/B某N(1-4)式中D——直径；K——系数，取1.05N——弯头个数；B值取定为：90°弯头．B=4；45°弯头B=8(3)法兰表面积：S=πD某1.5DKN（1-5）式中D——直径；K——系数，取1.05；N——法兰个数。
(4)设备和管道法兰翻边防腐蚀工程量计算式。
S=π（D+A）A（1-6）式中D——直径；A——法兰翻边宽。
12.如何计算绝热工程的工程量(1)设备简体或管道绝热、防潮和保护层计算公式：V=π(D+1.033δ)某1.033δL（1-7）S=π(D+2.18δ+0.0082)L（1-8）式中V——绝热层体积；S——绝热层面积；D——直径；1.033、2.1——调整系数；d——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
（2）伴热管道绝热工程量计算式：1）单管伴热或双管伴热(管径相同，夹角小于900时)：D`=D1+D2+（10～20mm）式中D`——伴热管道综合值；D1——主管道直径；D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
2）双管伴热(管径相同，夹角大于90°时)：D`=D1+1.5D2+(10～20mm)(1-10)3)双管伴热(管径不同，夹角小于90°时)：D`=D1+1.5D2+(10～20mm)(1—1)式中D`——伴热管道综合值；D1——主管道直径。

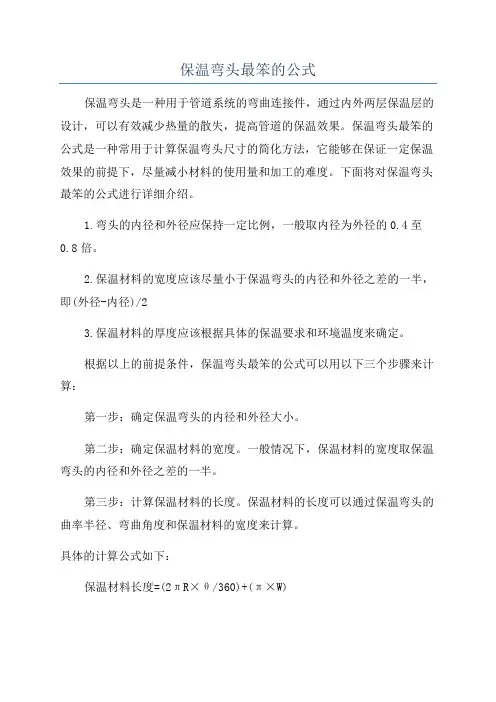

保温弯头最笨的公式
保温弯头最笨的公式保温弯头是一种用于管道系统的弯曲连接件，通过内外两层保温层的设计，可以有效减少热量的散失，提高管道的保温效果。
保温弯头最笨的公式是一种常用于计算保温弯头尺寸的简化方法，它能够在保证一定保温效果的前提下，尽量减小材料的使用量和加工的难度。
下面将对保温弯头最笨的公式进行详细介绍。
1.弯头的内径和外径应保持一定比例，一般取内径为外径的0.4至0.8倍。
2.保温材料的宽度应该尽量小于保温弯头的内径和外径之差的一半，即(外径-内径)/23.保温材料的厚度应该根据具体的保温要求和环境温度来确定。
根据以上的前提条件，保温弯头最笨的公式可以用以下三个步骤来计算：第一步：确定保温弯头的内径和外径大小。
第二步：确定保温材料的宽度。
一般情况下，保温材料的宽度取保温弯头的内径和外径之差的一半。
第三步：计算保温材料的长度。
保温材料的长度可以通过保温弯头的曲率半径、弯曲角度和保温材料的宽度来计算。
具体的计算公式如下：保温材料长度=(2πR×θ/360)+(π×W)其中，R为保温弯头的曲率半径，θ为弯曲角度，W为保温材料的宽度。
根据上述公式可以计算出保温材料的长度，然后通过切割和粘合等加工方式，将保温材料固定在保温弯头的内外层上，从而达到保温的效果。
需要注意的是，保温弯头最笨的公式是一种简化计算方法，只能满足一般情况下的保温要求，对于特殊情况的保温弯头设计，还需要考虑一些其他因素，如介质温度、管道材料等。
同时，在实际应用中，还需要根据具体需求进行实地测量和验证，以确保计算结果的准确性和可行性。
总结起来，保温弯头最笨的公式是一种常用于计算保温弯头尺寸的简化方法。
通过在保温弯头的内外层加装一层保温材料，并以保温材料的宽度为基准，可以计算出保温材料的长度，从而达到提高管道保温效果的目的。
但需要注意的是，该公式只适用于一般情况下的保温弯头设计，对于特殊情况的保温要求，还需要进行详细的计算和实地验证。

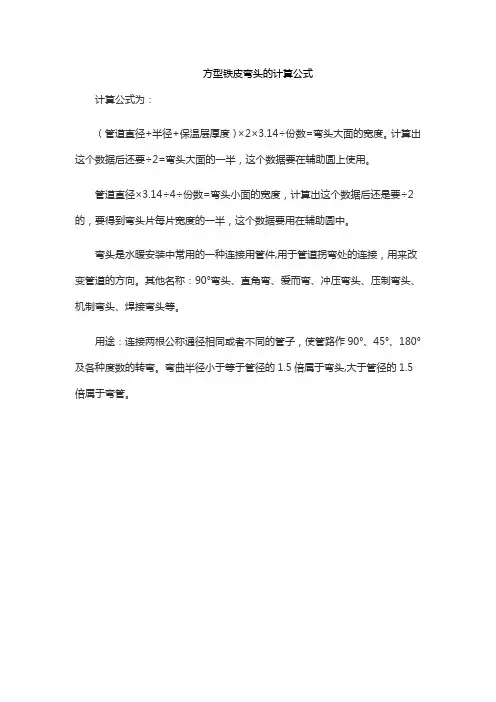

方型铁皮弯头的计算公式
方型铁皮弯头的计算公式
计算公式为：
（管道直径+半径+保温层厚度）×2×3.14÷份数=弯头大面的宽度。
计算出这个数据后还要÷2=弯头大面的一半，这个数据要在辅助圆上使用。
管道直径×3.14÷4÷份数=弯头小面的宽度，计算出这个数据后还是要÷2的，要得到弯头片每片宽度的一半，这个数据要用在辅助圆中。
弯头是水暖安装中常用的一种连接用管件,用于管道拐弯处的连接，用来改变管道的方向。
其他名称：90°弯头、直角弯、爱而弯、冲压弯头、压制弯头、机制弯头、焊接弯头等。
用途：连接两根公称通径相同或者不同的管子，使管路作90°、45°、180°及各种度数的转弯。
弯曲半径小于等于管径的1.5倍属于弯头,大于管径的1.5倍属于弯管。
保温弯头画法及计算
保温弯头画法及计算保温弯头是管道工程中常见的管道连接部件，其作用是改变管道的流向。
为了提高管道系统的运行效率，保温弯头在建设过程中也需要进行保温处理。
下面将介绍保温弯头的画法及计算方法。
一、保温弯头的画法保温弯头的画法通常遵循以下步骤：1.确定管道的流向和弯头的位置：根据工程设计要求，确定管道的流向，确定保温弯头需要安装的位置。
2.绘制弯曲线段：根据弯头的半径和弯曲角度，使用直尺和量角器在图纸上绘制出弯曲线段。
根据实际情况，确定弯曲线段的长度，并标明出弯曲的方向。
3.标示尺寸和角度：在弯曲线段上标明弯头的管子尺寸和弯曲角度。
通常情况下，弯头的管子尺寸以外径或内径来表示，弯曲角度以度为单位表示。
4.连接其他管道：根据工程要求，在弯头两侧绘制出与其他管道的连接点，标明连接方式如焊接或螺纹连接等。
5.添加保温层：根据工程设计要求，在弯头的外表面添加保温层。
保温层可以使用保温材料如岩棉、玻璃棉等，采用保温套管或涂层的方式进行施工。
二、保温弯头的计算方法保温弯头的计算主要包括管材选择、保温材料选择和热工计算等。
1.管材选择：根据工程要求，选择适用的管材。
管材的选择应考虑到工作温度、工作压力、介质等要素。
通常情况下，保温弯头的管材与管道的管材一致。
2.保温材料选择：根据保温要求和温度条件选择合适的保温材料。
常见的保温材料有岩棉、玻璃棉、硅酸铝纤维毡等。
选择保温材料时需要考虑到其导热系数、耐温性能、防火性能等因素。
3.热工计算：根据管道的运行条件，进行热工计算。
主要包括计算管道的热损失、保温材料的厚度和导热系数等。
热工计算可以通过数值计算方法或经验公式进行。
在保温弯头的计算过程中，需要考虑到以下因素：1.管道的工作温度和流体温度：保温弯头的保温要求主要取决于管道的工作温度和流体温度。
根据这些温度条件，确定保温材料的保温要求。
2.弯头的半径和弯曲角度：保温弯头的半径和弯曲角度会影响保温层的施工和保温效果。
根据弯头的几何形状，计算出保温层的尺寸和形状，以确保保温层的完整性和紧密性。
保温弯头画法及计算
1、设需要做的弯头的度数为k；设中节节数为c；设弯曲半径与管径的倍数为m；设放样度数为a；设计算系数为n；设直长为x；设4线振辐长为y。
（就是4线减1线的余）那么：a=k除以（2C+2）n=a的正切值除以2x= a的正切值乘以（m-0.5）R（外径）y=nR2、倍系数：1线=02线=0.1343线=0.54线=15线=1.56线=1.8667线=23、如果把管子外周长12等分，那么各振辐线长为倍系数乘以y：1线=0乘以y2线=0.134乘以y3线=0.5乘以y4线=1乘以y5线=1.5乘以y6线=1.866乘以y7线=2乘以y4、以上各线值再加x就等于作图线长度，也就是每根作图线的长度=x+（y乘以倍系数）注意：1、没有经过皮厚处理。
2、如果把管子外周长24等分，那么各振辐线长为：（倍系数相应改变）1线=0乘以y2线=0.0341乘以y3线=0.134乘以y4线=0.2929乘以y5线=0.5乘以y6线=0.7412乘以y7线=1乘以y8线=1.2588乘以y9线=1.5乘以y10线=1.7071乘以y11线=1.866乘以y12线=1.966乘以y13线=2乘以y附：1、当k=90时：中节节数0 1 2 3 4 5 6 7a的正切值1 0.4142 0.2679 0.1989 0.1584 0.1317 0.1127 0.0985n 0.5 0.2071 0.1339 0.0995 0.0792 0.0658 0.0564 0.04922、因为常做的弯头是90度，中节数量是3节，如果把弯曲半径做成1倍的，那么就成了：x=y=0.1乘以管子外径（也就成了外径的十分之一，好记吧！），这时每根作图线的长度就分别是外径的十分之一乘以下面的：1线=12线=1.1343线=1.54线=25线=2.56线=2.8667线=33、再看下面：前面讲了倍系数：1线=02线=0.1343线=0.54线= 15线=1.56线=1.8667线=2只需要记住0、0.134、0.5、1、1.5、1.866、2我们再简化：0、0.134、0.5、1、1.5、1.866、2中，不好记的是0.134和1.866。
弯头计算公式及相关尺寸
弯头计算公式及相关尺寸弯头是管道系统中常用的管件之一，用于改变管道的方向。
弯头的计算公式和尺寸主要包括弯头的弯曲半径、弯头的角度、弯头的长度等。
下面将详细介绍弯头计算公式及相关尺寸。
1.弯头的弯曲半径：弯头的弯曲半径是指弯头中心线与管道中心线之间的距离，通常用R 表示。
弯头的弯曲半径是根据管道系统的要求和设计规范确定的。
根据ASMEB16.49标准，弯头的弯曲半径可以按照以下公式计算：R = OD * tan(A) / (2 * L)其中，R表示弯曲半径，OD表示管道外径，A表示弯头的角度，L表示弯头长度。
2.弯头的角度：弯头的角度是指弯头弯曲的程度，通常用A表示。
弯头的角度可以根据需要设定，常见的角度有45度和90度。
3.弯头的长度：弯头的长度是指弯头从一段管道到另一段管道的总长度，通常用L表示。
弯头的长度可以根据弯头的角度和弯曲半径计算得出。
4.其他尺寸：除了上述基本尺寸外，弯头的其他尺寸还包括管道壁厚、颈长、颈直径等。
这些尺寸一般根据具体的管道系统需求和设计规范确定。
需要注意的是，不同材质、规格和压力等级的弯头有不同的尺寸标准。
在设计和选择弯头时，需要根据实际使用情况参考相关标准和规范，确保选用合适的尺寸。
另外，弯头的制造也需要满足一定的工艺要求，如弯头的焊接接头需要符合规范要求，焊缝的质量也需要进行检验。
总结：弯头的计算公式及相关尺寸是根据管道系统的要求和设计规范来确定的。
其中，弯头的弯曲半径、角度、长度是基本的尺寸参数，其他尺寸如管道壁厚、颈长、颈直径等也需要根据具体需求确定。
在选择和设计弯头时需要参考相关标准和规范，确保选用合适的尺寸和满足工艺要求。
保温铁皮计算公式
保温铁皮计算公式保温铁皮在很多工业和建筑领域都有着重要的应用，要准确计算所需的保温铁皮面积和用料，那就得掌握一些实用的计算公式和方法。
咱先来说说常见的圆柱形管道的保温铁皮计算。
假如有一根直径为D 米，保温层厚度为δ 米的圆柱形管道，那它的外周长就可以用公式C = π×(D + 2×δ) 来计算。
这个周长乘以管道的长度 L 米，就能得到侧面积S1 = π×(D + 2×δ)×L 平方米。
而管道两端的封头面积呢，每个封头的面积是π×[(D + 2×δ)÷2]² 平方米，两个封头加起来就是2×π×[(D +2×δ)÷2]² 平方米。
所以，整个圆柱形管道所需的保温铁皮面积就是侧面积加上两个封头的面积啦。
我之前在一个工厂里就碰到过这么个事儿。
那时候厂里要给一批新的管道做保温，我跟着师傅一起去量尺寸。
师傅拿着尺子，仔细地量着管道的直径和长度，嘴里还念叨着那些计算公式。
我在旁边看着，心里直犯嘀咕，这得多麻烦啊。
结果师傅三下五除二就把数据算出来了，然后告诉工人们需要准备多少保温铁皮。
我当时就觉得，这可真是门技术活！再来说说矩形风道的保温铁皮计算。
如果风道的长、宽分别是 a 米和 b 米，保温层厚度还是δ 米，那风道的四个侧面面积分别是：前面和后面的面积都是a×(b + 2×δ) 平方米，左面和右面的面积都是 b×(a + 2×δ) 平方米。
把这四个面的面积加起来，就是矩形风道所需的保温铁皮面积。
有一次，我自己试着去计算一个矩形风道的保温铁皮面积。
我按照公式一步一步来，可算到一半的时候，脑子突然就乱了，感觉哪个数都对不上。
最后没办法，又重新开始，仔仔细细地检查每一个步骤和数据，这才终于算对了。
那时候我就明白了，计算可容不得一点马虎。
还有那种复杂形状的设备，比如不规则的罐体，这时候可能就得把它分解成几个简单的形状来分别计算，然后再把各个部分的面积加起来。
管道保温铁皮计算公式
管道保温铁皮计算公式
管道保温铁皮计算公式是在工程施工中非常重要的一部分，它能够帮助工程师和施工人员准确计算管道保温铁皮的尺寸和材料，确保管道在使用过程中能够得到有效的保温效果。
在进行管道保温铁皮计算时，需要考虑到管道的直径、保温材料的厚度、保温铁皮的材质等因素，以确保计算出来的尺寸和材料能够满足工程的要求。
首先，计算管道保温铁皮尺寸时需要确定管道的直径。
一般来说，管道直径是指管道外径，但在实际计算中需要根据具体情况确定。
通常情况下，管道直径可以通过测量来确定，如果是新建工程，可以根据设计图纸上的标注来确定。
在确定了管道直径之后，就可以根据保温要求来确定保温材料的厚度。
其次，根据保温要求和保温材料的热传导系数来确定保温铁皮的材质和厚度。
保温铁皮一般采用镀锌铁皮或者不锈钢铁皮，选择合适的材质可以有效提高保温效果。
在确定了保温铁皮的材质之后，就需要根据保温要求和保温材料的热传导系数来确定保温铁皮的厚度。
一般来说，保温铁皮的厚度越大，保温效果就越好，但同时也会增加成本和施工难度。
最后，根据上述参数来计算管道保温铁皮的尺寸。
一般来说，管道保温铁皮的尺寸可以通过以下公式来计算：
%[ D = d + 2t %]
其中，D表示管道外径，d表示管道直径，t表示保温材料的厚度。
根据这个公式，可以计算出管道保温铁皮的尺寸，并根据实际情况进行调整。
综上所述，管道保温铁皮计算公式是一个复杂的过程，需要考虑到多个因素才能得出准确的结果。
在实际工程中，需要结合具体情况来确定保温铁皮的尺寸和材料，以确保管道在使用过程中能够得到有效的保温效果。
