钢结构焊缝的检验标准
钢结构焊缝检验标准
钢结构焊缝检验标准钢结构焊缝检验是钢结构工程中非常重要的一环，其质量直接关系到工程的安全和稳定性。
在进行焊缝检验时，需要严格按照相关标准进行操作，以确保焊缝的质量达到要求。
本文将介绍钢结构焊缝检验的标准及相关内容，希望能对相关从业人员有所帮助。
首先，钢结构焊缝检验应符合国家标准《钢结构焊接质量评定标准》（GB 50661-2011）的要求。
该标准规定了焊接工艺评定、焊接工艺试验、焊接质量评定等内容，对焊缝的检验方法和要求进行了详细的规定，是进行钢结构焊缝检验的重要依据。
其次，焊缝的外观检验是焊缝检验的重要环节之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的外观应该平整、均匀，无气孔、夹渣、裂纹等缺陷。
在进行外观检验时，应该使用适当的检测工具，如焊缝探伤剂、放射照相、超声波探伤等，以确保焊缝的质量符合标准要求。
另外，焊缝的尺寸检验也是焊缝检验的重要内容之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的尺寸应符合设计要求，焊腹宽度、咬边厚度、焊缝高度等尺寸应符合相应的标准要求。
在进行尺寸检验时，应该使用适当的测量工具，如焊缝规、焊缝检测仪等，以确保焊缝的尺寸符合标准要求。
最后，焊缝的力学性能检验也是焊缝检验的重要内容之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的抗拉强度、屈服强度、冲击韧性等力学性能应符合设计要求。
在进行力学性能检验时，应该使用适当的试验设备，如拉伸试验机、冲击试验机等，以确保焊缝的力学性能符合标准要求。
综上所述，钢结构焊缝检验标准是保证焊缝质量的重要依据，严格按照相关标准进行操作，对保证工程的安全和稳定性具有重要意义。
希望相关从业人员能够加强对焊缝检验标准的学习和理解，提高焊缝检验的准确性和规范性，为钢结构工程的质量和安全保驾护航。
钢结构焊缝检测规范要求解读
钢结构焊缝检测规范要求解读钢结构在现代建筑和工程领域中扮演着重要的角色，而焊接则是连接钢结构的常用方法之一。
为确保焊接的质量和可靠性，钢结构焊缝检测规范扮演着至关重要的角色。
本文将解读钢结构焊缝检测规范要求，旨在帮助读者更好地理解和应用这些规范。
一、焊缝检测的目的焊缝检测的主要目的是确保焊接质量符合要求。
焊接质量的好坏直接关系到钢结构的安全性和稳定性。
通过焊缝检测，可以及时发现和纠正焊接缺陷，提高焊接的质量可靠性，并确保钢结构的使用寿命。
二、焊缝检测的方法1. 可视检查可视检查是焊缝检测的最简单和常用方法之一。
通过肉眼对焊缝进行观察和检查，可以发现焊接中的明显缺陷，如焊丝飞溅、气孔、未熔合、焊缝错位等。
可视检查不需要特殊的设备和工具，成本较低，但对于一些微小的缺陷难以发现。
2. 渗透检测渗透检测是一种利用液体或气体渗透特性来检测焊缝缺陷的方法。
常见的渗透检测方法包括荧光渗透检测和超声波渗透检测。
通过涂布或浸泡渗透剂，再通过观察剂在缺陷处的反应，可以判断焊缝是否存在缺陷。
渗透检测对于微小的缺陷敏感，但对于深埋焊缝难以检测。
3. 射线检测射线检测是一种利用射线穿透物质并对其进行影像或像片记录的方法。
常见的射线检测方法包括X射线检测和γ射线检测。
通过对焊缝进行射线照射后，观察和分析图像或像片中的缺陷，可以判断焊缝的质量。
射线检测对于各类焊缝缺陷都具有较高的检测能力，但需要专业设备和技术人员，并具有一定的辐射风险。
4. 超声波检测超声波检测是一种利用超声波在材料中传播和反射的特性进行缺陷检测的方法。
通过超声波探测器在焊缝上方和下方扫描，可以获得焊缝内部的声波传播情况，并通过分析声波的反射和干涉来判断缺陷。
超声波检测可以检测深埋焊缝和各种尺寸的缺陷，但需要专业设备和技术人员。
三、焊缝检测的要求1. 检测标准焊缝检测需按照国家相关标准进行，如《钢构焊接质量检验》(GB 50205)、《建筑钢结构技术规程》(JGJ81)等。
钢结构焊缝验收等级

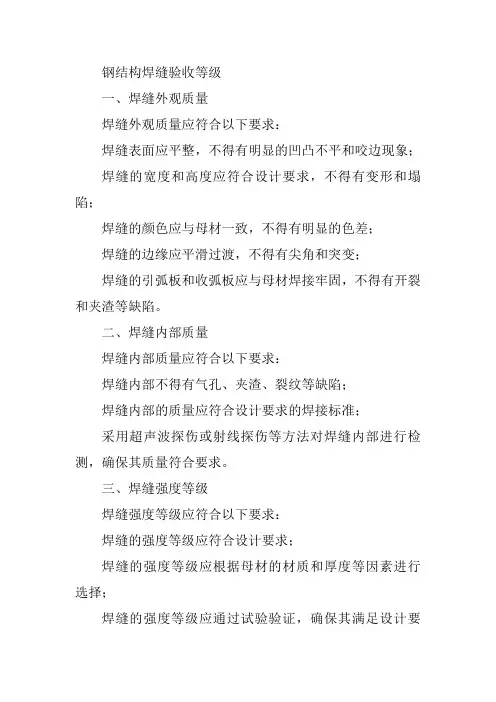

钢结构焊缝验收等级
一、焊缝外观质量
焊缝外观质量应符合以下要求：
焊缝表面应平整，不得有明显的凹凸不平和咬边现象；
焊缝的宽度和高度应符合设计要求，不得有变形和塌陷；
焊缝的颜色应与母材一致，不得有明显的色差；
焊缝的边缘应平滑过渡，不得有尖角和突变；
焊缝的引弧板和收弧板应与母材焊接牢固，不得有开裂和夹渣等缺陷。
二、焊缝内部质量
焊缝内部质量应符合以下要求：
焊缝内部不得有气孔、夹渣、裂纹等缺陷；
焊缝内部的质量应符合设计要求的焊接标准；
采用超声波探伤或射线探伤等方法对焊缝内部进行检测，确保其质量符合要求。
三、焊缝强度等级
焊缝强度等级应符合以下要求：
焊缝的强度等级应符合设计要求；
焊缝的强度等级应根据母材的材质和厚度等因素进行选择；
焊缝的强度等级应通过试验验证，确保其满足设计要
求。
四、焊缝无损检测
焊缝无损检测应符合以下要求：
对焊缝进行无损检测的目的在于检测焊缝内部和表面的缺陷；
无损检测的方法包括超声波探伤、射线探伤、磁粉探伤等；
无损检测的合格标准应根据设计要求和相关标准进行判定。
五、焊缝返修
焊缝返修应符合以下要求：
如果焊缝经检测发现存在缺陷，需要进行返修；
返修前应对缺陷进行定位和分析，制定返修方案；
返修过程中应采取必要的措施，防止缺陷扩大或产生新的缺陷；
返修后应对焊缝进行重新检测，确保其质量符合要求。
(完整版)钢结构焊缝质量检测
一．目的检测钢结构工程焊接质量。
指导检测人员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准1.检测参数钢结构外观质量、焊缝质量；2.执行标准GB50205－2001《钢结构工程施工质量验收规范》第4.3.4条的规定，第五章的规定（其中5.2.4条为强制性条文）；GB50221－95《钢结构工程质量检验评定标准》2.2.6.条的规定；GB11345－95《钢焊缝手工超声波探伤方法和探伤结果分级》12、13条的规定；JB/T9218-1999《渗透探伤方法》。
三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构施工质量检验评定。
四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。
五．样本大小及抽检方法1.对工厂制作焊缝的超声探伤，应按每条焊缝计算百分比(一级焊缝100%,二级焊缝20%)，且探伤长度应不小于200mm，对焊缝长度不足200mm时，应对整条焊缝进行探伤。
2.对结构现场安装焊缝的超声探伤，应按同一类型、同一施焊条件的焊缝条数计算百分比(一级焊缝100%,二级焊缝20%)，探伤长度应不小于200mm，并应不少于1条焊缝。
3.对T型接头、角接接头和要求熔透的对接和角对接组合焊缝的外观检查数量：同类焊缝抽查10%，且不应少于3条。
4.对焊缝表面不得有裂纹、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满等缺陷。
外观检查数量：每批同类构件抽查10%、且不应少于3件；被抽查构件中每一类型焊缝按条数抽查5%、且不应少于1条；每条检查1处，总抽查数不应少于10处。
5.拼装后焊接球、螺栓球及杆件的外观质量按节点数量抽查5%，但不应少于5个。
6.钢结构网架在自重及屋面工程完成后的挠度值：小跨度网架结构测量下弦中央一点，大中跨度网架结构测量下弦中央一点及各向下弦跨度四等分点处。
7.焊接球焊缝每一规格按数量抽查5%，且不应少于3个。
钢结构焊缝检测标准
钢结构焊缝检测标准
钢结构焊缝是钢结构中重要的连接部分，其质量直接关系到整个结构的安全性
和稳定性。
因此，对钢结构焊缝的检测标准十分重要。
本文将从焊缝检测的目的、方法和标准三个方面进行详细介绍。
首先，焊缝检测的目的是为了确保焊接质量符合设计要求，从而保证整个结构
的安全可靠。
在进行焊缝检测时，需要注意焊接工艺是否符合要求，焊接接头是否完全贯穿，焊缝的形状和尺寸是否符合要求等方面。
此外，还需要检测焊接材料的质量和焊接过程中是否出现裂纹、气孔等缺陷。
其次，焊缝检测的方法主要包括目视检测、渗透检测、超声波检测和X射线检测等。
目视检测是最简单的方法，通过肉眼观察焊缝表面的质量来判断是否符合要求。
渗透检测则是利用渗透剂和显色剂来检测焊缝表面的裂纹和缺陷。
超声波检测是利用超声波穿透焊缝来检测内部缺陷，而X射线检测则是通过X射线透射焊缝
来检测内部缺陷和结构形状。
最后，焊缝检测的标准是指对焊缝质量进行评定的依据和规范。
常见的焊缝检
测标准包括国家标准、行业标准和企业标准等。
国家标准是由国家相关部门制定的，具有强制性和权威性；行业标准是由行业协会或组织制定的，具有一定的权威性和指导性；企业标准则是由企业根据自身情况和要求自行制定的。
综上所述，钢结构焊缝检测标准是确保焊接质量符合设计要求的重要手段，其
目的是为了保证整个结构的安全可靠。
在进行焊缝检测时，需要根据具体情况选择合适的检测方法，并严格按照相关标准进行评定。
只有这样，才能确保钢结构焊缝的质量达到要求，从而保证整个结构的安全稳定。
钢结构一级焊缝探伤检测标准
钢结构一级焊缝探伤检测标准主要依据《钢结构工程施工质量验收规范》（GB50205-2001）规定。
一级焊缝质量探伤检测应遵循以下原则：
1. 焊缝全数检测：一级质量焊缝探伤检测要求100% 全覆盖，即对所有焊缝进行探伤检测。
2. 检测方法：一级焊缝探伤检测可采用超声波探伤、射线探伤或其他适用的无损检测方法。
3. 检测比例：对于工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm。
4. 探伤标准：一级、二级焊缝的抗拉压、抗弯、抗剪强度均与母材相同，不允许存在如表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
5. 第三方检测：一级、二级焊缝的检测应由持有资质的独立法人单位进行，以确保检测的公正性和准确性。
6. 检测结果：探伤检测结果应记录在检测报告中，为建设方、施工方和验收单位提供依据。
钢结构工程焊缝质量检验方法
钢结构工程焊缝质量检验方法1.可视检查：可视检查是焊缝质量检验的基本方法之一、通过肉眼观察焊缝表面，检查是否存在焊缝间隙、气泡、夹渣、缺陷和开裂等问题。
焊缝表面应是光滑平整且没有明显的缺陷。
2.尺寸检查：尺寸检查是针对焊缝的几何尺寸进行的检验。
通过测量焊缝的长度、宽度和高度等尺寸，检查其是否符合设计要求和规范规定。
焊缝尺寸的偏差不应超过规定的允许范围。
3.焊缝外观检查：焊缝的外观检查是针对焊缝外观的质量进行的检验。
通过比较焊缝外观与标准要求，判断焊缝表面是否平整、光滑、无裂纹和烧穿等缺陷。
焊缝外观应符合规范的要求。
4.超声波检测：超声波检测是一种无损检测方法，主要用于检验焊缝内部的缺陷和质量问题。
通过发射超声波，检测焊缝内的声波反射情况，分析焊缝的缺陷和质量问题。
超声波检测可以发现焊缝内的气孔、夹渣、裂纹等缺陷。
5.磁粉检测：磁粉检测是一种常用的焊缝质量检测方法，主要用于检验焊缝的表面裂纹和断裂等问题。
通过涂抹磁粉，通过磁力线的变化来检测焊缝表面的缺陷。
磁粉检测可以发现焊缝表面的裂纹和断裂等问题。
6.射线检测：射线检测是一种常用的无损检测方法，主要用于检验焊缝内部的缺陷和质量问题。
通过发射射线，并通过射线的透射和散射情况，来检测焊缝内的裂纹、夹渣和气孔等缺陷。
射线检测可以发现焊缝内部的各种缺陷问题。
综上所述，钢结构工程焊缝质量检验需要采用多种方法综合检查焊缝的外观质量、几何尺寸和内部缺陷。
通过合理运用各种检测方法，可以确保焊缝的质量符合设计要求和规范规定。
只有保证焊缝质量，才能确保钢结构工程的稳定性和安全性。
钢结构件焊接尺寸检验规范
钢结构件焊接尺寸检验规范一、检验目的二、检验范围焊接尺寸检验主要适用于各类钢结构件的焊接工艺与产品检验，包括焊缝的尺寸、角度、深度、高度、宽度、形状、平直度等方面的检验。
三、检验方法焊接尺寸检验应采取目测和测量相结合的方式进行。
可通过直尺、卡尺、游标卡尺、量规和模板等测量工具进行尺寸检验。
四、检验要求1.焊缝尺寸：焊缝尺寸应符合设计图纸和相关标准的要求。
焊缝的长度、宽度、深度等尺寸应通过测量进行检验。
2.焊缝角度：焊缝的角度应符合设计要求，可使用量规或游标卡尺进行测量。
3.焊缝高度：焊缝的高度应符合设计要求，可使用卡尺或模板进行测量。
4.焊缝宽度：焊缝的宽度应符合设计要求，可使用卡尺或游标卡尺进行测量。
5.焊缝形状：焊缝形状应符合设计要求，可通过目测和目视比较进行检验。
6.焊缝平直度：焊缝的平直度应符合设计要求，可使用直尺或拉线测量检验。
7.焊缝的其他尺寸要求：根据设计要求和相关标准的规定，进行相应尺寸的测量检验。
五、检验记录和报告焊接尺寸检验应进行记录，并制作相应的检验报告。
记录和报告应包括以下内容：1.检验日期、项目和人员；2.检验过程中采用的工具和测量方法；3.检验结果，包括尺寸的具体数值和是否合格；4.不合格项的原因和处理措施；5.检验报告的编写人员和审核人员。
六、检验频率焊接尺寸检验的频率应根据具体情况进行确定。
一般来说，焊接过程中的首件和末件应进行全尺寸检验，中间的过程件应进行抽样检验。
检验频率可根据相关标准和工程质量要求进行规定。
七、结论焊接尺寸检验的结论应根据检验结果进行评定，合格的应标注为“合格”，不合格的应标注为“不合格”。
对于不合格的焊接尺寸，应及时采取相应的处理措施修正。
八、总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝检验标准
1.0 适用范围
金属材料熔化焊外观检验。
它也可以用于接头的焊前外观检验。
2.0 要求
3.1 外观质量
3.2.1 验货方法说明
照明设备
表面光照度至少应达到350LX,建议应达到500LX。
出于直接实施检查的目的，在将实施检查的表面600mm之内，应给外观检测备好足够的空间，而且其检测角度不应小于大约30°（见图1）。
范围
图1 检测范围
当不能根据图1的检测范围或有应用标准规定时，应采用放大镜间接检查。
4. 焊后外观检验
4.1 清理和修磨
此类焊缝应进行检查以确定：
a)应以人工或机械的方式除去所有的焊渣，这样可避免掩盖任何缺陷；
b)不应有工具碰撞或击打的痕迹；
c)当需要进行焊缝修磨时，避免打磨引起的接头过热和打磨痕迹，以及不平坦的收尾；
d)角焊缝和对接焊缝应进行齐平打磨，接头部分应与母材金属处于平滑状态，不应有不平整之处。
如果造成缺陷（由于打磨或其他导致的），应提出来，以便进行补救。
4.2 外形和尺寸
焊缝应检测下列内容：
a)焊缝面的外形和超出焊缝金属的高度是否符合验收标准的要求（见4.4.1）；
b) 焊接表面是否规则，焊波的形状和节距是否均匀一致，是否有满意的视觉外形，
c)焊缝的宽度应与整个接头的宽度相一致，应符合焊接图纸中或验收标准的要求
4.3在对接焊缝的情况下，应检查焊缝坡口是否完全填满。
4.4 焊脚和表面
焊缝视觉可接近部分，比如单边对接焊缝的焊脚和焊缝表面，应被检验以确定与
验收标准之间的偏差（见4.4.1）。
应检测焊缝以确定下列内容：
a)在单面对接焊缝的情况下，整个接头的焊透性，根部凹状，烧穿和收缩沟槽是否处在验收标准的规定限度；
b)任何咬边均应符合验收标准；
c)任何缺陷，例如检测到的裂缝或多孔的情况必要时，均应依照适当的验收准则，在焊接表面或热影响区，采用光学的辅助检查；
d)任何其目的是便于组装和生产临时焊接到工件上的附件都可能会影响到物件的功能，或影响检查工作，都应加以除去，从而不损坏工件，应检查固定的附件区域，以确信无任何裂缝。
5修补焊缝外观检验
5.2 部分修补焊缝
焊缝金属挖掘须足够深和长，以去掉所有缺陷。
切口侧面和端部的底面到表面应有一定的锥度。
切口的宽度和外形应足以进行重新焊接。
5.3 全修补焊缝
当有缺陷的焊缝已经在有或没有增加一个新部分的需要的情况下被移除，焊接准备的外形和尺寸应符合原始焊缝的规定要求。
编制：批准：年月日。
