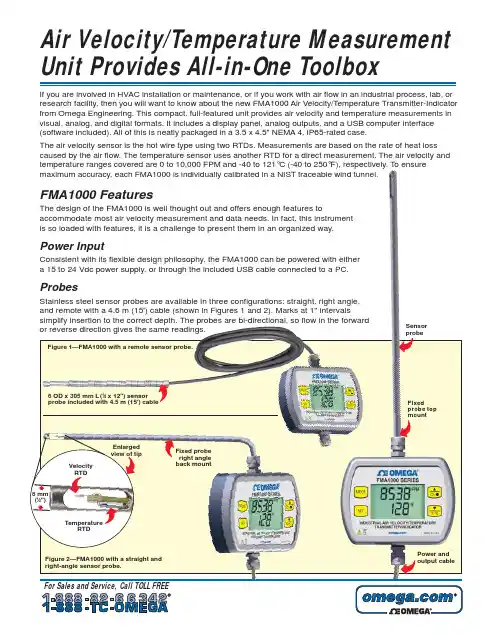

FMA1000 空气速度测量仪说明书

FMA1000 FeaturesThe design of the FMA1000 is well thought out and offers enough features toaccommodate most air velocity measurement and data needs. In fact, this instrument is so loaded with features, it is a challenge to present them in an organized way.Power InputConsistent with its flexible design philosophy, the FMA1000 can be powered with either a 15 to 24 Vdc power supply, or through the included USB cable connected to a PC.ProbesStainless steel sensor probes are available in three configurations: straight, right angle,and remote with a 4.6 m (15') cable (shown in Figures 1 and 2). Marks at 1" intervals simplify insertion to the correct depth. The probes are bi-directional, so flow in the forward or reverse direction gives the same readings.If you are involved in HVAC installation or maintenance, or if you work with air flow in an industrial process, lab, or research facility, then you will want to know about the new FMA1000 Air Velocity/Temperature Transmitter-Indicator from Omega Engineering. This compact, full-featured unit provides air velocity and temperature measurements in visual, analog, and digital formats. It includes a display panel, analog outputs, and a USB computer interface (software included). All of this is neatly packaged in a 3.5 x 4.5" NEMA 4, IP65-rated case.The air velocity sensor is the hot wire type using two RTDs. Measurements are based on the rate of heat loss caused by the air flow. The temperature sensor uses another RTD for a direct measurement. The air velocity and temperature ranges covered are 0 to 10,000 FPM and -40 to 121°C (-40 to 250°F), respectively. To ensure maximum accuracy, each FMA1000 is individually calibrated in a NIST traceable wind tunnel.Air Velocity/Temperature Measurement Unit Provides All-in-One ToolboxFigure 1—FMA1000 with a remote sensor probe.Power and output cableFixed probe right angle back mountSensor Figure 2—FMA1000 with a straight and right-angle sensor probe.Fixed probe top mountEnlarged view of tipTemperatureRTDVelocity RTD6 mm 4")DisplayPanelFunctioning as astandalone indicator,the FMA1000 cansimultaneously show airflow and temperatureinformation on its illuminated display, both in achoice of engineering units. The air flow can be displayed in either velocity or volume format. In addition, the display can show minimum and maximum air flow and temperature readings and includes indicators for high and low alarm conditions. Analog OutputsFor analog control and monitoring functions, a 4.6 m (15') power/output cable is provided. Signals are provided for air velocity, temperature, high alarm condition, and low alarm condition. The air velocity output is available in all of the common configurations: 0 to 5 Vdc, 0 to 10 Vdc, and 4 to 20 mA current loop. The temperature output is 0 to 5 Vdc. Input power connections are also made through the same cable. Digital OutputsFor logging data to a pc, an alternate cable with a USB serial connector is included. In this mode, power for the FMA1000 is derived from the computer through its USB connection. This cable also has analog output leads for air flow and temperature which can be used for monitoring and control functions while data logging. The software which is supplied for the pc application is described in detail below.InstallationMost commonly, permanent installations of theFMA1000 will use the remote probe configuration. The fixed probes models are typically used for on-the-spotmeasurementsand trouble-shooting.Installation is astraight-forward3-step process:mount the probe, mount the display unit, and connect the cable for powerand monitoring. The probe is mounted with thesensor window perpendicular to the air flow andmay be positioned either vertically or horizontallywithout affecting the reading.Keep in mind that the FMA1000 is calibrated for use with clean air or nitrogen. Other gases, having different thermal conductivities, will produce un-calibrated and non-linear measurements. Also, the dusty or oil-laden air found in some blower or compressor systems can cause coating of the sensor and lead to inaccurate readings.Setup and OperationThe FMA1000 is setup using the LCD display and keypad on the front panel. Since no calibration is required, it is only necessary to set the parameters that are relevant to your application. First choose the engineering units for air flow and temperature. Air flow can be shown in feet per minute (FPM), meter per second (m/s), miles per hour (MPH), kilometer per hour (Km/h), or cubic feet per minute (CPM). Temperature units are °F or °C. Next, set high and low air velocity alarm points, the sampling rate from 250 msec to 2 seconds, and if air flow volume readings are needed, set the cross-sectional area. Atmospheric pressure may also be set if the application requires it. (The default value is 760 mmHg.) These parameters are stored in non-volatile memory and, consequently, are not affected by loss of power to the unit. Once the setup is complete, start taking readings.FMA1000 units feature a large, easy to read,backlit LCD.Data Logging SoftwareThe FMA1000 comes with Windows-based application software that can be used for real time monitoring, while logging and charting the measurement data. After installing the software, connect the unit to the computer with the included USB cable and use the Settings screen, shown in Figure 3 below, to configure the program for your application. Here you can set the following parameters:Engineering units for air flow and temperature.Choices are the same as on the unit’s displaypanel.Time base for the charting function. A full screencan cover 1 minute, 10 minutes or one hour.Chart scaling. Options are auto, manual, orlogarithmic. In manual mode the Y scale for theair velocity and temperature can be set to anyvalue within the probes range.A single display screen is used to display the data from the FMA1000. This is shown in Figure 4. The upper graph plots the air velocity over time, while the information bar above gives a digital display of the last reading. This bar also shows the volume air flow, the high and low alarm settings, and the cross-sectional area setting.The lower graph plots the corresponding temperature readings, while its information bar shows the last reading in digital format, the response time between readings, the atmospheric pressure setting, and high and low alarm LED indicators.Both graphs can be sent to a printer and the corresponding data saved to a text file which canbe imported into an Excel spreadsheet. An example of the data file is shown in Figure 5.As you can see from the description of the FMA1000, it is a multi-purpose workhorse in a small package. Not only can it function as a standalone air velocity and temperature meter, but, with its analog outputs, can serve as a controller interface, and, with the USB computer interface, adds charting and data logging capability. And here is the most amazing part; the FMA1000 costs 25% less than earlier products that offer only a fraction of its capability. So, if theFMA1000 offers the type of measurement capability you need in your work, what are you waiting for?Figure 3—Settings menu.Figure 4—Main window.Figure 5—Typical data file.Coming Soon! Handheld Air Velocity/Temperature Meter with Wireless Sensing Probe。
LV 111 便携式风速仪 操作手册说明书

操作手册LV111便携式风速仪1.注意事项请在使用本产品前, 详细阅读本操作手册, 且熟悉本产品的使用操作。
请将操作手册和本产品一同存放, 方便在您需要时可随时对照查阅。
1.1 避免产品损坏或使用人员受伤:►不可将测量仪或探头和溶剂储存。
►不可在有电设备附近或上面使用测量仪或探头。
1.2 产品保修有效/ 安全须知声明:►本产品仅可在技术规格中的量程内进行测量。
►不可使用外力破坏本产品, 并依照本操作手册中的方式使用本产品。
►依照本产品技术规格内的主机或探头的操作温度范围内使用。
►除了更换测量仪的电池或操作手册中允许的部分外, 不可自行打开测量仪或探头外壳。
►产品如有任何损坏, 请与本公司售后服务部联系安排产品检修, 不可自行进行维修。
1.3 产品回收和处理声明:►将使用完的电池送至专门提供的废电池收集点回收。
►如本产品使用寿命结束后, 请将产品寄回本公司。
我们将依照WEEE (2002/96/CE) 相关规定并保护环境的方式处理您所寄回的产品。
1.4 产品用途:►KIMO 研发设计和生产的高精度便携式风速测量仪, 用于空气或中性气体的风速, 风量和温度测量。
1.5 产品禁止使用:►本产品禁止用于防爆区域。
►本产品禁止用于医疗诊断。
2.产品介绍2.1 测量仪介绍2.2 按键说明(a)液晶显示屏:数字和图形液晶显示屏(b)ON / OFF 电源开关:开启电源或关闭电源ESC 键:回到上一层菜单选项(c)HOLD 键:测量值定格min / max 键:测量最小值或最大值(d)显示屏背光键:开启或关闭显示屏背光(e)菜单选项循环键:循环显示菜单的各个选项(f)OK 键:确认(a)液晶显示屏(b)ON / OFF 电源开关ESC 键(c)HOLD 键min / max 键(d)显示屏背光键(e)菜单选项循环键(f)OK 键MAX MIN 3.1 开启电源按下键开启测量仪, 初始化时显示仪器型号, 进入测量模式。
ATP1000皮托管

井下便携式煤层瓦斯含量快速测定仪的应用

井下便携式煤层瓦斯含量快速测定仪的应用杨宏民;王兆丰【期刊名称】《煤炭科学技术》【年(卷),期】2013(041)009【摘要】我国煤矿采用现场和实验室测试相结合的方法测定煤层瓦斯含量的周期较长,基于煤的瓦斯解吸速度法研制了并下便携式煤层瓦斯含量快速测定仪,可在30 min内测出并下现场煤层瓦斯含量,大幅缩短了瓦斯含量测定周期,提出了煤层瓦斯含量快速测定仪的关键技术.研究表明,煤层瓦斯解吸速度的测定应采用多量程传感器组合、智能自动选择量程的方法,瓦斯解吸速度特征参数V1值应选用前3 min 的瓦斯解吸速度数据回归推算,采用原煤煤样现场测定V1与实验室真空脱气法测定瓦斯含量W相结合的方法确定W-V线性回归系数A、B.实践表明,与实验室测定法相比,煤层瓦斯含量快速测定仪的平均测定误差为4.36%,可满足高瓦斯、突出矿井煤层瓦斯含量测定的要求.【总页数】4页(P159-162)【作者】杨宏民;王兆丰【作者单位】河南省瓦斯地质与瓦斯治理重点实验室——省部共建国家重点实验室培育基地,河南焦作454000;河南理工大学安全科学与工程学院,河南焦作454000;河南省瓦斯地质与瓦斯治理重点实验室——省部共建国家重点实验室培育基地,河南焦作454000;河南理工大学安全科学与工程学院,河南焦作454000【正文语种】中文【中图分类】TD712【相关文献】1.煤层瓦斯含量井下直接测定的应用研究 [J], 吴斌2.应用PORS-15便携式快速光谱测定仪测定废水中的氰化物 [J], 陈连明;马放均3.便携式水中有机物快速测定仪的研制和应用 [J], 宋大欢;王勤华;陈璞4.便携式测定仪在测定叶片衰老过程中氮和叶绿素含量上的应用 [J], 王文杰;李雪莹;王慧梅;祖元刚;小池孝良5.井下煤层瓦斯含量测试辅助系统研究与应用 [J], 黄晶晶;肖健;单文选因版权原因,仅展示原文概要,查看原文内容请购买。
LS300-A型便携流速测算仪说明书

LS300-A型便携式流速测算仪使用说明书潍坊金水华禹信息科技有限公司3.4关机操作:每次使用完仪器,只要拨下插头,仪器即可自动关机,并保存关机前所选定流速仪型号和参数,在下一次使用时,只需插上插头,接好流速仪,按一次换屏键即可进行测流工作。
四.计算机联机运行(定货无要求时无此功能)首先用专用通讯电缆连接测算仪与计算机的通讯口,打开计算机进入WINDOWS平台中-程序-附件-通讯-超级终端,设置波特率为2400,通讯位为8位,停止位1位,奇偶校验为无,流控制为软件方式,选择正确的通讯口,接通测算仪的信号电源线,启动测流。
待每次测流历时结束后,测算仪自动送出一组数据到计算机屏幕显示。
K=7800 C=0.050 T=0106.5 N=0015 V=0.160K=7800 C=0.050 T=0108.4 N=0016 V=0.165五.仪器的维护:测算仪的维护,短期不用时,必须拨掉插头(断开电源)保存。
长期不用时,三个月须充电一次。
每次使用后,用清水冲洗流速仪、测杆,并用毛巾擦干,存放。
六.仪器的全套设备:LS300-A速测算仪一个LS300-A仪旋桨一架信号联线一付*通讯电缆(选配)一付充电器一只附件:LS300-A型便携式流速测算仪使用说明书一本特别提醒:仪器首次次充电应大于3小时. 测试时间请设置20秒以上每次请将电池电用完后再充.(本机有过放过充保护)LS300-A型便携式流速测算仪LS300-A型便携式流速流量仪(简称便携式流速仪)是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。
LS300-A型智能流量流速仪可配套新型流速旋浆传感器, 该传感器是采用先进的技术于2004年底最新研制成功,旋浆螺旋角、螺距、制作工艺和材料等都进行了重新设计,旋浆直径分别为Φ15mm和Φ12mm(旋浆反光面采用先进的电镀工艺,耐磨损,信号强),起动流速≤1cm/s,起动流速、测速范围、线性度、同心度、率定系数和均方差等指标均较以往传感器有很大的改进和提高。
基于CQS.LCY-1型流速测算仪

CQS.LCY-1型流速测算仪使用说明书北京同德创业科技有限公司目录一﹑仪器的用途和特点 (1)二﹑仪器的主要技术指标 (1)三、仪器的测量原理及结构 (2)四、仪器菜单的使用说明 (3)五仪器的使用 (11)六仪器使用注意事项 (17)七、仪器成套清单 (19)一﹑仪器的用途和特点CQS.LCY-1型流速测算仪是针对我公司生产的多种流速仪,但其输出信号接口不同而设计的流速仪配套二次仪表,本仪器能与我公司生产的20转1个信号、5转1个信号、1转1个信号、1转2个信号、1转4个信号的流速仪进行连接,并对其流速信号进行处理、计算、存储和显示。
可对各测量点进行编号、数据存储,备份和还原设置参数、中英文双语菜单、支持自定义串口数据格式、支持MiniSD卡数据采集,并可通过微机提取数据,以便进行数据处理。
仪器适合灌区、工业废水排放渠、水文及野外水资源测量等使用。
该仪器特点是体积小巧、结构紧凑、制造精密,携带、使用方便。
还可根据用户需求添加模块实现其它功能(如:电子罗盘或GPS卫星定位等)。
二﹑仪器的主要技术指标1.测量数据显示范围:流速0 ~9.999 m / s ;2.测流历时:l ~980 s 任意设置;3.测量数位:4位有效数( ×.×××m / s ) ;4.测量误差:≤0.2%(不包括流速仪误差);5.流速仪信号:20转1个、5转1个、1转1个﹑1转2个或1转4个;6. 显示方式:3英寸中英文LCD显示数据及参数。
显示屏背光可设定时间不操作键盘时将自动关闭,可按任意键使其打开。
液晶显示屏加上背光其显示内容可更清晰。
7. 操作按键: 16位贴片轻触键(十个数字键,六个命令键);8. 参数设置:可通过键盘设置流速仪的b 、a 、T 、A 等值,及修改日期、时间等。
9. 数据存储功能:支持MinsiSD卡数据采集,仪器能保存2万个单点测量记录。
在掉电状态下测量记录、日期、时间及仪器的b 、a 、T 、A 等参数能长期保存。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
MT-A型便携式流速测算仪
使用说明书
3.4关机操作:
每次使用完仪器,只要拨下插头,仪器即可自动关机,并保存关机前所选定流速仪型号和参数,在下一次使用时,只需插上插头,接好流速仪,按一次换屏键即可进行测流工作。
四.计算机联机运行(定货无要求时无此功能)
首先用专用通讯电缆连接测算仪与计算机的通讯口,打开计算机进入WINDOWS平台中-程序-附件-通讯-超级终端,设置波特率为2400,通讯位为8位,停止位1位,奇偶校验为无,流控制为软件方式,选择正确的通讯口,接通测算仪的信号电源线,启动测流。
待每次测流历时结束后,测算仪自动送出一组数据到计算机屏幕显示。
K=7800 C=0.050 T=0106.5 N=0015 V=0.160
K=7800 C=0.050 T=0108.4 N=0016 V=0.165
五.仪器的维护:
测算仪的维护,短期不用时,必须拨掉插头(断开电源)保存。
长期不用时,三个月须充电一次。
每次使用后,用清水冲洗流速仪、测杆,并用毛巾擦干,存放。
流速仪的保养、拆洗见流速仪说明书。
六.仪器的全套设备:
MT-A流速测算仪一个
16测杆(4-400) 一付
LS1206B仪旋桨一架
信号联线一付
*通讯电缆(选配)一付
*尾翼(选配)一只
*托架(选配)
充电器一只
附件:
MT-A型便携式流速测算仪使用说明书一本
特别提醒:
仪器首次次充电应大于3小时. 测试时间请设置20秒以上
每次请将电池电用完后再充.(本机有过放过充保护)
MT-A型便携式流速测算仪
MT-A型便携式流速流量仪(简称便携式流速仪)是专
门为水文站、厂矿、环保监测站、农田排灌、水文地质调
查等部门在野外进行明渠流速流量测量而研制的。
便携式流速仪主要由LS1206B型旋桨式流速传感器
(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、
0.4m×4Ф16测杆组成。
全套仪器置于高级铝合金密码箱
内。
使用时,按图1所示组装成一体,接通信号线,即可
进行各明渠中流速的测量,并自动显示流速。
图1. 便携式流速仪安装图该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠,符合国家明渠流量测量标准,配置60度高温旋桨,是国内目前新型的便携式流速测量仪器。
一.仪器的技术要求:
KN
测速公式:V =———————+ C(m/s)(自动计算)
T
仪器编号:_____、K_____、C______
测速范围:0.06-5.00 m/s (可到7.00m/s)
测流误差:≤1.5%
显示屏:4×16位液晶显示
测量方式:测杆定位测量(亦可缆绳悬挂定位测量)
温度范围:-20℃- 60℃
电源:DC8.4V(充电电池),充满后可连续工作40小时以上.
二.测量原理:
本仪器依据明渠测流的流速面积法原理设计,测出流速即可得流量 Q=V·S(S为断面面积)
1.流速测定:
测流速时,由水力推动旋桨式转子流速仪旋转,内置信号装置产生转数信号,由下面公式计算流速:
KN
V=————————+ C(m/s)
T
式中:V:测流时段内平均流速(m/s)
K:桨叶水力螺距
C:流速仪常数
T:测流历时(单位为S)
N:T时段内信号数
本仪器使用时,K 、C均为常数,测流时,只要测出T和N,即可算出流速。
2. 流量的计算:
流量测定根据明渠流量测量的流速面积法,先测出流速再乘以断面面积即得流量。
三.仪器的操作使用:
正常时,插上插头开机,拔出关机,仪器电源即可通电显示上次关机时所选用流速仪参数。
参数设置如图所示:若参数相同,即可进入测流。
图1.测量显示
上仪器共设3个按键:
菜单启.停上移
右移
3.1参数设置操作:
3.1.1查看显示屏是否与所用流速仪参数一致,若不一致,按MENU键进入设置1,通过
右移键和上移键修改显示屏。
如:C值为0.0150,则先操作右移键,使光标移位到C=.0100处,按动上移键,每按一次加1,重复按动,直到光标所处位数的数值与要求值一致,即为C=0.0150即可。
修改K值、测量时间T的方法同上,先按右移键移位,然后按上移键加数,直到正确为止。
按错后可重复上述操作。
显示屏中,K与C系数请按鉴定证书的参数输入:
T表示自动测量的测量时间单位秒
3.1.2按菜单键进入设置2
显示屏中,自动为“0”符号表示自动测量,设置为“0”为自动测量,若需手动测量,应
将该符号置为“1”。
显示屏中,延时3秒,表示设置完进入测量界面,3秒钟后,才开始处理自动测量。
若是自动测量,仪器自动重复测次(间隔时间为延时时间)。
若是手动测量,当需要测量时按启
停键进行测量与停止,待读完数后,按一次启停键,即可进行下一次测量。
断面面积输出:单位为平方米设置后可以得出截面积的流量,公式Q=V·S(S为断面面3.1.3设置3
圈 01
脉冲 02
(LS1206B默认
LANGUAG-中文
3.2测量数据
设置参数正确后,同时按‘右移键盘+上移’即可以保存参数并返回测量状态;
进入测量状态,显示如图所示:若是自动测量,仪器在每次测量完后,自动按公式计算出流速值并显示3V=0.000M/S,固定显示3-5秒后自动重复测量,但流速值将保持显示到下一次测量结束。
若是手动测量,每次测量完,待读完数后,按一次启停键,即可进行下一次测量。
测量时,当第一信号到来,从显示中可见到时间T开始计时,N开始计数,当时间T到达所设置时间后,再收到一个信号时,仪器自动关闭T、N,并自动计算出流速V,待显示延时3-5秒钟后,仪器自动启动下一次测流,重复上述过程,在本次测量中,显示上的V值为上一次的流速值,便于参考和记录。
ZMLSY-1.0 7.2V K=.9710 3V=0.000 T=100 0N0000.0 Q=000000.000m3\h
设置2
自动- 0
延时- 3
断面- 01.005 m2
设置4
波特率—9600
停止位— 1
校验位—N
设置1
螺距- K=.9710 常量- C=.0170 历时- T=100.00
设置3 圈—01
脉冲—01 LANGUAG-中文。
