LS2TYJ-II有线水文流速测算仪的详细资料

流速仪说明书

便携式流速测算仪便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、MT-B型流速流量仪、0.4m×4Ф16测杆组成。

全套仪器置于高级铝合金密码箱内。

使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

图1. 便携式流速仪安装图该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，是国内目前新型的便携式流速测量仪器。

一．仪器的技术要求：(K/b)N测速公式：V ＝—————＋ C/a(m/s)(自动计算) K/b 、C/a均为常数T仪器编号：＿＿＿＿＿、K或b＿＿＿＿＿、C或a＿＿＿＿＿＿测速范围：0.05-7.00 m/s (可到7.00m/s)测流误差：≤1.5%显示屏：2×16位液晶显示测量方式：测杆定位测量（亦可缆绳悬挂定位测量）温度范围：－20℃- 50℃电源：DC5V（四节5号镍氢充电电池）,充满后可连续工作40小时以上.二．测量原理：本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S为断面面积）1.流速测定：测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：(K/b)NV＝—————- ＋ C/a（m/s）T式中：V：测流时段内平均流速（m/s）b/K：桨叶水力螺距a/C：流速仪常数T：测流历时（单位为S）N：T时段内信号数S：断面面积Q：流量本仪器使用时，K/b 、C/a均为常数，测流时，设置T测出N，还可设置S，即可自动算出流速，和流量。

2. 流量的计算：流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量，本仪器会自动计算流量。

三．仪器的操作使用：正常时，插上插头，仪器电源即可通电显示上次关机时所选用流速仪参数。

流速仪说明书

便携式流速测算仪便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、MT-B型流速流量仪、0.4m×4Ф16测杆组成。

全套仪器置于高级铝合金密码箱内。

使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

图1. 便携式流速仪安装图该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，是国内目前新型的便携式流速测量仪器。

一．仪器的技术要求：(K/b)N测速公式：V ＝—————＋ C/a(m/s)(自动计算) K/b 、C/a均为常数T仪器编号：＿＿＿＿＿、K或b＿＿＿＿＿、C或a＿＿＿＿＿＿测速范围：0.05-7.00 m/s (可到7.00m/s)测流误差：≤1.5%显示屏：2×16位液晶显示测量方式：测杆定位测量（亦可缆绳悬挂定位测量）温度范围：－20℃- 50℃电源：DC5V（四节5号镍氢充电电池）,充满后可连续工作40小时以上.二．测量原理：本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S为断面面积）1.流速测定：测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：(K/b)NV＝—————- ＋ C/a（m/s）T式中：V：测流时段内平均流速（m/s）b/K：桨叶水力螺距a/C：流速仪常数T：测流历时（单位为S）N：T时段内信号数S：断面面积Q：流量本仪器使用时，K/b 、C/a均为常数，测流时，设置T测出N，还可设置S，即可自动算出流速，和流量。

2. 流量的计算：流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量，本仪器会自动计算流量。

三．仪器的操作使用：正常时，插上插头，仪器电源即可通电显示上次关机时所选用流速仪参数。

流速测算仪的详细参数介绍

流速测算仪的详细参数介绍参考资料：中国环保网（/ ）一、流速测算仪功能介绍流速测算仪是采用先进的电子技术、传感技术和计算机硬、软件技术最新研制成功的一种便携式超小型流速仪，内置CUP微处理器、存储器等，功能丰富，使用简单方便。

二、流速测算仪适用范围已广泛应用于水工、河工和港工模型试验的流速测量（已在国内几百所高校和科研院所普遍应用，获得了一致好评），并已推广应用于交通、水利等其它行业的流速、风速和流量的测量。

流速测算仪可根据需要选用整流电源或电池组供电。

如选用电池组供电，则不用交流电源，用配套的充电器充一次电可连续工作几十个小时，充电时间约需8～10个小时即可完成。

三、环保流速测算仪的技术参数配置了4键式触摸键盘，背光液晶显示器，低功耗，寿命长，抗干扰能力强。

具有自动存储和记忆功能：设置的K、C、A、T值会自动保存；测量好的流速等数据若未记录，可通过用触摸键盘上的“↑”或“↓”键，依次读出来。

可配套新型流速旋浆传感器, 该传感器是采用先进的技术于2004年底最新研制成功，旋浆螺旋角、螺距、制作工艺和材料等都进行了重新设计，旋浆直径分别为Φ15mm和Φ12mm （旋浆反光面采用先进的电镀工艺，耐磨损，信号强），起动流速≤1cm／s，起动流速、测速范围、线性度、同心度、率定系数和均方差等指标均较以往传感器有很大的改进和提高。

流速测量范围：1～200cm／s 采样时间：1～99秒任选;流速计算公式：V=A*（K*Ｎ/T+C）中Ｖ为流速（单位：cm／s）；A为流速比尺（如不需要可设置为1）；Ｋ、Ｃ为流速旋浆传感器率定系数；Ｔ为设定的采样时间（秒）；Ｎ为采样时间内的传感器旋浆转数（对单反光面旋浆而言，若对双反光面旋浆，Ｎ应除以2才为采样时间内的传感器旋浆转数）。

便携式流速测算仪,是微电脑控制的全汉化菜单显示，手持式流速测算仪器。

仪器测量精度高，操作简便，测量不受水质、混浊度的影响，防爆、防水、安全可靠。

适用于各种河、渠、水沟、管道水流速的测量，还可应用于水利调查和泾流实验。

水文监测仪器(流速流量)

电磁式点流速仪
利用电磁感应原理测量点流速。这类仪器在水中产生一个人工磁场，水流流过此磁场，相当于电导体切割磁力线，将在水流两侧产生感应电动势。测量此电动势后可以计算出水流的平均流速。特点：
——磁场只产生在仪器附近，测得的流速被认为是仪器所在处的点流速。
——仪器没有可动部件，不受水中杂质影响。 ——水的电导会影响测速准确性。
多普勒点流速国外产品技术性能：
仪性能
A．测速范围：±0.3、±1、±3、 ±7m/s。
B．测速准确度：±0.5%左右。
国内有过这类产品，其性能 C．测量点与发射换能器距离：5、
如下：
10、15cm。
A．测速范围：0.01~5m/s， D．使用最小水深：2cm（用于只只测平行于仪器轴线方向的测单向流速）、6cm和12cm
水位~流量关系法《水工建筑物与堰槽测流规范》（原水工建筑物测流规范、堰槽测流规范、比降－
面积法测流规范）
示踪剂法（国内基本不应用）
容积法（可用于潮汐影响河段）
示踪剂法简介
示踪剂法也被称为稀释法。其原理是：将某种物质（示踪剂）连续均匀、或一次性将一定量的示踪剂突然注入水流中，在水流下游测量水中该示踪剂的含量，或测量该示踪剂含量的变化过程。从而推算流量。应用方法：一次投入法、连续投入法。应用的示踪剂：放射性示踪剂－测量放射性射线、粒子
化学示踪剂－氯化钠、碘、锂、锰盐荧光示踪剂－
流速面积法测量流量
按测量流速的方法和仪器的不同，可以分为：
1。测量点流速的流速面积法。使用各种点流速仪
2。测量剖面流速的流速面积法。使用剖面流速仪，主要是声学流速仪。
3。测量表面流速的流速面积法。使用电波流速仪、浮标。

水文测验仪器

• 特点和应用—— 激光水位计具有量程大，准确性好的优点。但它对反射面要求较高，使它不能普遍应用。
激光发射到水面后，很容易被水体吸收，反射信号很弱，可能测不到水位。有些仪器明确要求在水面上设一反射物体，增强激光反射信号。此反射体可以是漂浮在水面上的任何固体。但要使它固定地漂浮在仪器下方的水面上就极其困难了。微波水位计不存在这个问题。所以激光水位计难以应用在一般测站。
气泡式水位计工作原理
• 气泡式压力水位计是压力式水位计的一种，工作过程中要通过吹气管向水中吹放气泡，因而被称为气泡式水位计。
• 气泡式水位计有一根吹气管，管口固定在最低水位下。另一端接入岸上仪器的吹气管腔（气包）。此吹气管腔联接有高压气瓶或气泵。其引压原理基于：在一个密封的气体容器内，各点压强相等。也就是说：如果气水分界处正好在管口，而气体又不流动，或基本不流动（只冒气泡），那么吹气管出口处的气体压强和该点的静水压强相等，又和整个吹气管腔内的压强相等。将压力传感器的感压口置于吹气的管腔内，测得的压强就是出气口的静水压强值，即可换算得到该测点位置对应的水位。
• r——水体容重，g/cm3。
• 推算得测点水深： H = p/r • 测点水位： HW ＝ H0 + p/r • 式中：H0——测点的绝对高程； • HW——测点对应的水位。
• 当水体容重已知时，只要用压力传感器精确测量出测点的静水压强值，就可推算出对应的水位值。
• 实际应用时，在水下测得的是水上大气压强加上测点静水压强的和。需要自动消除或减去单独测得的大气压强。
影响压力水位计水位测量准确性的因素
• 传感器因素（陶瓷电容传感器优于固态压阻式）） • （1）压力传感器的零点漂移对水位测量的影响 • （2）压力传感器的灵敏度漂移对水位测量的影响 • （3）压力传感器的线性、温度漂移对测量的影响 • 环境因素 • （4）大气压力变化对水位测量的影响 • （5）波浪对水位测量的影响 • （6）流速对水位测量的影响。 • （7）含沙量对压力水位计测量精度的影响 • （8）水体含盐度变化对水位测量精度的影响

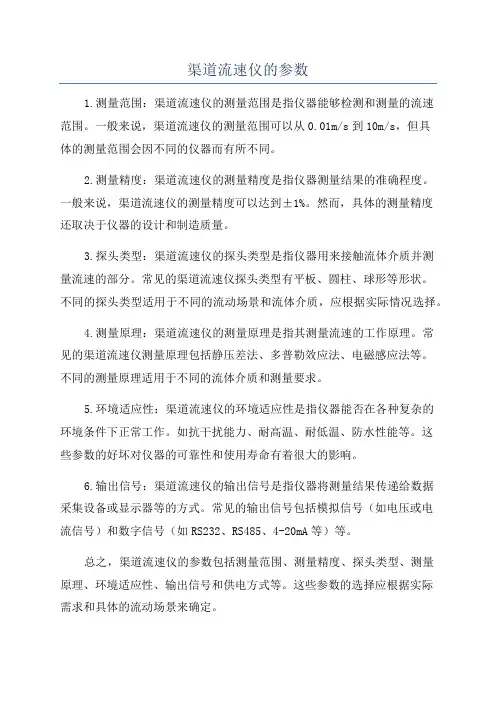

渠道流速仪的参数

渠道流速仪的参数
1.测量范围：渠道流速仪的测量范围是指仪器能够检测和测量的流速
范围。

一般来说，渠道流速仪的测量范围可以从0.01m/s到10m/s，但具
体的测量范围会因不同的仪器而有所不同。

2.测量精度：渠道流速仪的测量精度是指仪器测量结果的准确程度。

一般来说，渠道流速仪的测量精度可以达到±1%。

然而，具体的测量精度
还取决于仪器的设计和制造质量。

3.探头类型：渠道流速仪的探头类型是指仪器用来接触流体介质并测
量流速的部分。

常见的渠道流速仪探头类型有平板、圆柱、球形等形状。

不同的探头类型适用于不同的流动场景和流体介质，应根据实际情况选择。

4.测量原理：渠道流速仪的测量原理是指其测量流速的工作原理。

常
见的渠道流速仪测量原理包括静压差法、多普勒效应法、电磁感应法等。

不同的测量原理适用于不同的流体介质和测量要求。

5.环境适应性：渠道流速仪的环境适应性是指仪器能否在各种复杂的
环境条件下正常工作。

如抗干扰能力、耐高温、耐低温、防水性能等。

这
些参数的好坏对仪器的可靠性和使用寿命有着很大的影响。

6.输出信号：渠道流速仪的输出信号是指仪器将测量结果传递给数据
采集设备或显示器等的方式。

常见的输出信号包括模拟信号（如电压或电
流信号）和数字信号（如RS232、RS485、4-20mA等）等。

总之，渠道流速仪的参数包括测量范围、测量精度、探头类型、测量
原理、环境适应性、输出信号和供电方式等。

这些参数的选择应根据实际
需求和具体的流动场景来确定。

lyj-2液体流量控制仪说明书

目录一、产品介绍1．概述 --------------------------------------------------------------3 2．主要技术指标 --------------------------------------------------3 二、计量仪表（二次仪表）操作说明1．键盘定义 -------------------------------------------------------4 2．计量操作 -------------------------------------------------------5 3．编程功能 -------------------------------------------------------8 三、装桶计量装置（φ40φ50）安装方法1．系统构成 --------------------------------------------------------9 2．泵的选择与安装 ----------------------------------------------10 3．流量变送器的安装 -------------------------------------------10 4．过滤器、平衡逆止阀、平衡管、表前直管段、铂电阻、胶管、油枪及油枪单向阀的安装 -------------------------10 5．装置安装注意事项 -------------------------------------------11 四、装桶计量装置（φ40φ50）的调试方法1．系统检查 -------------------------------------------------------11 2．余量计算 -------------------------------------------------------11 3．脉冲当量的测算 ----------------------------------------------12 4．密度的测算 ----------------------------------------------------12五、二次仪表的信号线及控制线的连接方法1．信号线的连接 ------------------------------------------------13 2．二次仪表控制线与交流接触器的连接 ------------------13六、装车计量装置（φ80φ100）的现场安装方法1．系统构成 -----------------------------------------------------14 2．泵的选择与安装 --------------------------------------------14 3．平衡逆止阀、平衡管的安装 -----------------------------15 4．铂电阻的安装 -----------------------------------------------16 5．流量变送器的安装 -----------------------------------------17 6．出口管道单向阀的安装 -----------------------------------17 7．装置安装注意事项 -----------------------------------------17 8．φ80卸车计量装置 -----------------------------------------17 七、安全注意事项-------------------------------------------------19 附录1 简易调整方法---------------------------------------------20 附录2 定时启动及无线遥控说明------------------------------21产品介绍1、概述YJK-II 液体流量定量控制仪是我公司自行研制生产的精度高、功能全、稳定可靠、技术领先的液体动态质量流量计量自控装置。

流速测算仪说明书

流速测算仪使用说明书文章http目录1:技术要求2：测量原理3：仪器的操作使用4：数据的存储5：流量计算6：存储数据查询7：仪器的维护8：仪器的全套设备9:流速仪型号、xx输入表10：仪器软件操作说明注：本说明书中的参数只供参考，使用时应按照鉴定证书的参数为准便携式流速测算仪便携式流速测算仪是专门为水文站，水文地质调查，环保监测、灌区等部门而专门研制的新型仪器。

该仪器具有耗电省、功能齐全、自动化程度高、稳定可靠,适用性强等优点。

适用于接收各种转子流速传感器所产生的信号。

技术指标▲流速范围：0.05〜7m/s▲精度：<1.5%▲显不：汉字液晶显示，4行32位▲存储：可存储100个断面数据▲通讯：标准RS232接口▲无线：具有无线接口，可与缆道等配套使用▲工作温度：・10°C 〜50°C▲工作电源：7.2V\\4200mAh,可充电二：原理流速、流量计算：测流速时，由于水力推动转子流速仪旋转，流速仪内部信号装路产生转数信号，便携式流速测算仪接收信号，再根据下面公式计算流速：V 二K・N/T + C (m/s)。

式中V：测流时段内平均流速K:桨叶水力螺距C:流速仪校订常数T:测流时间(单位为S)N:时段内信号数本仪器使用时,K、C均为校订常数，测流时，只要测出T和N,即可算出流速Vo依据流量公式Q二V・S而设计，只要计算出断面截面积S并路入就可求得流量Q (m3/s)注该机流量适合管道和标准小渠道和标准出水口用。

三：仪器的操作使用：仪器开机显示如图1所示：请输入流速仪型号T12图1：型号设路本仪器共设3个操作按键，如图2所示：换屏路数移位图2：如上所示3.1参数设路操作：3.1.1用路数键和移位键将流速仪型号路入,黑色闪烁光标（z）在哪个位路闪烁可按下路数键修改该位路数据，按一下换位键将光标移到下一位路。

如1206B流速仪路入12即可，（具体型号看说明书最后一页）显示如下：请输入流速仪型号TOO图3：按〃路数〃键到显示2为止请输入流速仪型号T12图4:型号设路型号路好后按换屏键进入仪器参数设路显示图面同时保存以上设路（如下图）。
