公共浴池和健身休闲设施给水排水设计分析
公共浴室给水排水工程课程设计
管道材料选择：根据给水系统的要求，选择合适的管道材料，如铸铁、钢管、塑料等。
管道布置：根据浴室的平面布局和给水系统的设计要求，合理布置管道的位置和走向。
管道敷设：采用明装或暗装方式，确保管道安装牢固、美观，同时便于维修和更换。
管道防护：采取必要的措施，如加装套管、支撑和固定等，防止管道受压、振动、变形和位移。
给水排水工程预算内容与计算
预算内容：包括材料费、人工费、机械费、其他直接费和间接费用等
预算编制：需结合工程实际情况，合理安排各项费用
注意事项：考虑材料价格波动、人工费用调整等因素
计算方法：采用定额法、单价法和实物法等
造价分析方法与优化建议
造价分析方法：对比分析法、因素分析法、动态分析法等
优化建议：采用新材料、新工艺、新ck to unlimited possibilities
公共浴室给水排水工程课程设计
目录
01
添加目录标题
02
公共浴室给水系统设计
03
公共浴室排水系统设计
04
公共浴室给水排水系统施工图绘制
05
公共浴室给水排水工程预算与造价分析
06
公共浴室给水排水工程验收与维护管理
01
添加章节标题
02
管道布置方式：明装或暗装，确定管径、坡度等参数
管道敷设方法：直埋、管沟、架空等，考虑维修、安全等因素
设备与材料选择
排水管道：选择耐腐蚀、耐压、耐温的优质管材，如PVC管、铸铁管等。
排水泵：选择高效、低噪音、易于维护的排水泵，确保排水顺畅。
污水处理设备：根据排水量选择合适的污水处理设备，如过滤器、沉淀池等。
工程预算编制方法
确定工程预算定额：根据工程图纸、施工方案和地区材料价格等信息，确定每项工程内容的预算定额。
公共浴室给排水课程设计
公共浴室给排水课程设计一、课程目标知识目标：1. 学生理解并掌握公共浴室给排水系统的基础知识，包括给水、排水、净水及污水的处理流程。
2. 学生了解我国公共浴室给排水系统的设计规范及安全标准。
3. 学生掌握给排水系统中涉及的物理、化学及生物知识，并能将其运用到实际情境中。
技能目标：1. 学生能够分析公共浴室给排水系统的运行原理，具备初步的设计和优化能力。
2. 学生通过实际操作，学会检查和维护公共浴室给排水设施，提高解决问题的能力。
3. 学生能够运用所学知识，对公共浴室给排水系统进行简单的故障排查和节能优化。
情感态度价值观目标：1. 培养学生对公共浴室给排水设施的关注和爱护意识，养成良好的环保行为。
2. 增强学生对我国给排水行业发展的责任感，激发为我国环保事业做贡献的意愿。
3. 学生通过团队合作，培养沟通协调能力，树立集体荣誉感。
本课程针对初中年级学生，结合学生好奇心强、动手能力逐步提高的特点，注重理论与实践相结合。
课程目标旨在使学生在掌握基础知识的同时，提高实践操作能力和解决问题的能力，培养其环保意识和责任感。
通过本课程的学习，学生将对公共浴室给排水系统有更深入的了解，为未来的学习和生活打下坚实基础。
二、教学内容1. 公共浴室给排水系统概述：介绍公共浴室给排水系统的基本概念、组成及功能，对应教材第1章内容。
- 给水系统原理与设施- 排水系统原理与设施- 净水与污水处理技术2. 给排水系统设计规范及安全标准：学习我国公共浴室给排水系统设计规范、安全标准及相关政策，对应教材第2章内容。
- 设计规范与标准- 安全措施与要求- 节能与环保政策3. 给排水系统运行原理与优化：分析公共浴室给排水系统的运行原理，探讨优化措施，对应教材第3章内容。
- 运行原理与流程- 故障分析与排查- 节能减排措施4. 给排水设施检查与维护：学习公共浴室给排水设施的检查、维护方法及技巧，对应教材第4章内容。
- 设施检查与保养- 常见故障处理- 维护工具与操作5. 实践教学环节：组织学生进行公共浴室给排水系统的实地观察、操作与优化实践，提高学生的动手能力，对应教材第5章内容。

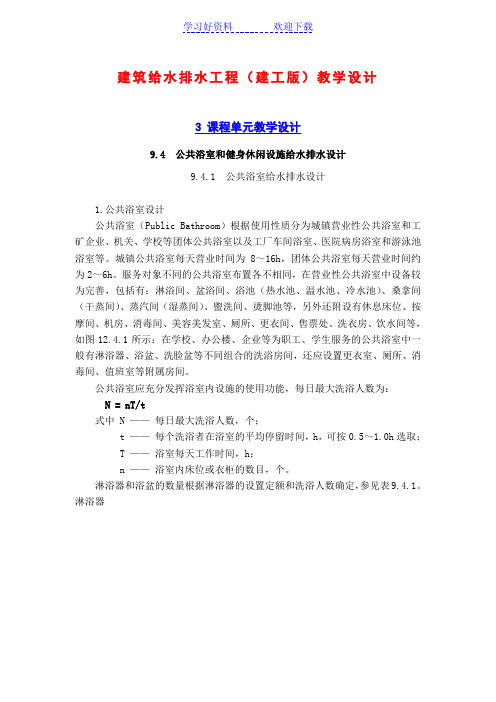

建筑给水排水工程(建工版)教学设计公共浴室和健身休闲设施给水排水设计
建筑给水排水工程（建工版）教学设计3 课程单元教学设计9.4 公共浴室和健身休闲设施给水排水设计9.4.1 公共浴室给水排水设计1.公共浴室设计公共浴室（Public Bathroom）根据使用性质分为城镇营业性公共浴室和工矿企业、机关、学校等团体公共浴室以及工厂车间浴室、医院病房浴室和游泳池浴室等。
城镇公共浴室每天营业时间为8～16h，团体公共浴室每天营业时间约为2～6h。
服务对象不同的公共浴室布置各不相同，在营业性公共浴室中设备较为完善，包括有：淋浴间、盆浴间、浴池（热水池、温水池、冷水池）、桑拿间（干蒸间）、蒸汽间（湿蒸间）、盥洗间、烫脚池等，另外还附设有休息床位、按摩间、机房、消毒间、美容美发室、厕所、更衣间、售票处、洗衣房、饮水间等，如图12.4.1所示：在学校、办公楼、企业等为职工、学生服务的公共浴室中一般有淋浴器、浴盆、洗脸盆等不同组合的洗浴房间，还应设置更衣室、厕所、消毒间、值班室等附属房间。
公共浴室应充分发挥浴室内设施的使用功能，每日最大洗浴人数为：N = nT/t式中 N ——每日最大洗浴人数，个；t ——每个洗浴者在浴室的平均停留时间，h，可按0.5～1.0h选取；T ——浴室每天工作时间，h；n ——浴室内床位或衣柜的数目，个。
淋浴器和浴盆的数量根据淋浴器的设置定额和洗浴人数确定，参见表9.4.1。
淋浴器图9.4.1 公共浴室平面布置图图9.4.2 淋浴间布置（a）公共淋浴间；（b）单间淋浴；（c）通间淋浴可单间设置、隔断设置、通间设置，还可附设在浴池间和盆浴间，如图9.4.2所示。
盆浴间分单盆浴间、双盆浴间，也可附设在浴池间和淋浴间内，浴盆设置定额为2人/（个· h），盆浴间前室设有床位、衣柜、挂钩。
盥洗间设有成排洗脸盆，其数量按10～16人/（个·h）确定。
浴室内为洗浴者服务的大便器数量可按表9.4.2确定，男浴室内宜分隔出一间布置1～2个小便器。
公共浴室给水排水设计：给水和热水
给水和热水3．1 水质3．1．2 按50℃计算的热水小时耗水量为15m3时，相当于设计小时耗热量约250万kJ ／h(即相当于60万kcal／h)。
目前市场普遍采用的小型立式热水锅炉，最大的产热量为120万kJ／h。
一座公共浴室的锅炉房，采用两台这样的立式热水锅炉是可行的，由于这种锅炉采用人工定期除垢，每年1～2次即可，除垢方便，可以不进行给水水质处理。
如果系统小时耗水量超过15m3时，在没有蒸汽热源时，就必须采用较大的水管锅炉。
水管锅炉一旦炉内结垢，将无法除垢，一般需对给水进行水质处理。
故本条文确定了按50℃计算的热水小时耗水量15m3这个界限。
另外，如推荐热水采暖取代蒸汽采暖一样，用热水锅炉直接加热冷水，不需要经过将冷水加热成蒸汽，再由蒸汽将冷水加热成热水的两次热交换过程，减少了大量热损失，是较为经济合理的。
3．1．3 公共浴室内设置浴池是不卫生的。
浴池会逐渐被淘汰。
目前，已不允许在女浴室内设置浴池，但在男浴室内仍可见浴池。
浴池具有节约用水及燃料的优点，并使浴者解乏，故本规程仍列入浴池的有关内容。
为保证浴池水质卫生，参照《北京市卫生局关于浴池业的卫生标准和要求》，本条规定了浴池池水的水质标准。
3．2 水温3．2．2 在《建筑给水排水设计规范》G BJ15-88中将热水锅炉或水加热器出口水水温定为75℃，配水点最低水温为60℃。
其中配水点最低水温60℃是厨房餐具洗涤用水的要求(目前大量清洗剂的出现，这个温度还可以降低)，规范还规定了“锅炉或水加热器的出水温度与配水点最低水温的温度差，不得大于15℃，故规定锅炉或水加热器的出水温度最高为75℃。
热水水温定得过高，虽可降低贮水设备容积，却加剧了系统的结垢和氧腐蚀，同时冷热水在配水点难于混和，影响淋浴器的正常使用，在这些因素中，多数情况下首先要考虑结垢问题。
对于公共浴室，不需要60℃高温水，其配水点的最低水温降到50℃，完全能满足沐浴要求。
公共浴室的供水管网系统较小，将锅炉或水加热器的出水温度和配水点的水温温差定为不大于5℃，也是可行的。
211126083_某市全民健身中心游泳池给排水系统设计
372023.03 |图1 游泳池平面布置图泳池给排水系统设计泳池设计参数选取实际布置情况和《建筑给水排水设计标准》（G B 50015—2019）[1]相关要求，泳池基本设计表1 泳池基本设计参数表参数取值泳池面积1250m 2池水深度2m 泳池水总容积2500m 3循环次数6次循环周期4h循环流量657m 3/h（附加系数按1.05计）每日新水补充量125m 3（每日补充水量按水池容积的池水设计温度27℃进水温度4℃初次加热时间48h2.2泳池水加热系统设计泳池所需的热量可分为两大部分，分别是损失的热量（包括池水水面蒸发损失的热量、池水水面传导损失的热量、池底和池壁传导损失的热量、管道设备损失的热量）和补充新水加热所需的热量。
根据《建筑给水排水设计手册（第三版）》，泳池每天损失的热量可按下式计算：2 41t V c Q 'U38 | CHINA HOUSING FACILITIES式中c ——水的比热容，c =4.187k j /(k g •℃)；ρ ——水的密度，ρ=0.997k g /L ，按27℃时水的密度计算；Δt ——泳池水每天自然降温值，Δt =2.5℃，按室内游泳池冬季工况选取；V ——泳池水总容积，根据表1按2500m 3计算。
补充新水加热所需的热量可按下式计算：t t q b c Q )(2U 式中q b ——每日新水补充量，根据表1按125m 3计算；t s ——池水温度，根据表1按27℃计算；t b ——补充水温度，根据表1按4℃计算；t ——每天加热时间，本项目采用均衡水池补水，t =24h 。
经计算，该泳池日常运行的耗热量为620k W 。
泳池初次加热时间按48h 设计，初次加热的热量可按下式计算：tt t V c Q b s )(−=ρ初式中 V ——泳池水总容积，根据表1按2500m 3计算；t s ——池水温度，根据表1按27℃计算；t b ——补充水温度，根据表1按4℃计算；t ——初次加热时间，t =48h 。
游泳馆给排水设计浅析
当代建设5规划与设计当前,一种集桑拿、游泳、戏水、冲浪、按摩、休闲、娱乐健身于一体的游泳池、馆正在神州大地悄然兴起。
某基地游泳馆是三星级宾馆的附属设施,建于室外,与宾馆二楼以虹桥连通,室内设有采暖、通风、大玻璃亮顶采光,宽敞明亮。
馆内设施齐备,环境优雅。
(见附图)游泳馆的设计经过认真考察调研,在专业设备厂家的协作下完成的。
我国现行的游泳池建筑、给排水等设计规范对这类游泳池并无详尽规定,我们在搜集部分象这类游泳池有关资料后进行了方案设计。
游泳馆的设计并非是单一的建筑设计,它将在确定使用功能的条件下,应满足设备工种,尤其是给排水专业所必备的条件,以便合理地进行平面和竖向布置。
该游泳馆建筑面积1500m 2,附属设施面积约占1000m 2,泳池面积分为成人池300m 2,水深0.9-1.6m ;儿童池170m 2,水深0.6m ,总容量500m 3。
一、游泳池水的循环、净化游泳池水的循环方式,周边布置有14个可调布水口进水,成人池、儿□胡世权游泳馆给排水设计浅析序号设备名称产地规格数量1高速过滤砂缸澳洲9003台2超静音循环水泵美国S HP 3台3彩色池底灯澳洲100w/12v 3台4真空自动吸污机澳洲DN40/12M 1套5特制真空吸澳洲300*200M M 1个6投药计量泵美国C —660P 3台7主排水器合资380*3804支8可调布水器美国DN5014支9增强UP VC 机国标规范发生1套10水水热交换器国标209Kw 2只溢水格栅国标3M M5M主要设备器材一览表童池各设一只回水口(同时兼作泄水排空口,放空时间设计为8小时)池底回水,使水流分布均匀且不容易出现涡流、短流和死水区。
池水每日循环6次,全部池水循环一次不超过8小时。
对儿童池增设小循环系统,以进一步提高该池水质,保护儿童健康。
泳池给水由该基地内干管接入,因其具有营业性质。
特设置水表一组,一次充水时间设为24小时,每日补水量按池水容积的6%计,约30m 3。
游泳池给水排水系统优化设计分析
游泳池给水排水系统优化设计分析摘要:随着人民生活水平的提高,人们对建筑物的功能要求也不断完美。
游泳池在人们生活、娱乐的要求下已经成为了建筑工程不可缺失的组成部分,但由于其在我国广泛建设较晚,相关设计还存在着诸多的不成熟,对其设计进行研究显得极为重要。
文章仅以其给水排水系统设计为研究对象,从循环周期、配回水口系统、水处理间三方面对游泳池给水排水系统设计进行优化。
关键词:游泳池;给水排水;优化设计游泳池常用于大型建筑和体育馆的建设之中,是人们生活水平提高的需要,2008年北京奥运会水立方建设已经充分说明了游泳池各项设计、施工技术的成熟,但由于其并不是普遍的应用于建筑工程之中,所以在给排水系统设计技术方面并没有被广大给排水工作者所掌握,在实际设计经验方面也缺乏系统的分析与交流,并且游泳池的设计实践与设计规范也存在较大差异。
因此,有必要对游泳池给排水系统的设计与优化进行分析讨论,为广大给排水系统设计者提供借鉴。
1循环周期设计循环周期,即将全部池水进行净化过滤、消毒一次所需要的时间。
确定循环周期的目的是限定游泳池中污浊物的最大允许浓度,它的确定是依据游泳池的使用性质。
游泳人数、水面面积、池水容积、净化过滤设备性能等因素确定的,确定循环周期应考虑以下几个方面的因素。
①游泳池的类型。
对于比赛用、私人使用、宾馆、室内等游泳池,其使用人数较少或人数少且较为固定,游泳者素质较好,泳前泳后个人卫生保持的较好,故对池水的污染程度较慢,设计时则可取较长的循环周期。
相反,对大众型游泳池或游泳馆的洗净设施不完善时,由于人数较多或泳前个人卫生处理的不好,池水污染的较快,此时则应该取较短的循环周期。
对于以公众游泳池为主,比赛为辅的游泳馆,当作为比赛池时,其循环周期较长,为了满足公共池循环要求,可按照公共池循环周期范围取上限值,以便使用时能两者兼顾。
②游泳人数。
对游泳池来讲,游泳者是池水的主要污染源:一是泳前个人卫生洗净不彻底带八的污染物;二是游泳过程中汗液等分泌物的有机污染物等在池内的蓄积。
建筑给水排水设计 (34) -游泳池与水上游乐池
游泳池与水上游乐池3．9．2—3．9．2A 我国原采用的游泳池水质标准为国家标准《游泳场所卫生标准》GB 9667—1996，是游泳池池水的最低卫生要求。
实施以来反映指标过低，不能够满足大型游泳比赛的水质要求，与国外游泳池水质标准规定项目相差较大；但如完全执行国际泳联(FINA)水质卫生标准的要求，有些指标过高，不符合我国的国情。
原建设部于2007年3月8日批准发布了城镇建设行业标准《游泳池水质标准》CJ 244—2007，于2007年10月1日起实施。
该标准水质要求如下：1 游泳池原水和补充水水质必须符合现行国家标准《生活饮用水卫生标准》GB 5749的要求。
2 游泳池池水水质基本要求：池水的感官性状良好，池水中不能含有病原微生物，池水中所含化学物质不得危害人体健康。
3 游泳池池水水质检验项目及限值应符合表3的规定。
4 游泳池池水水质非常规检验项目及限值应符合表4的规定。
5 常规检验微生物超标或发生污染事故时，池水还应按当地卫生部门要求的附加水质检测内容和非常规微生物检测内容进行检测。
6 标准中未列入的消毒剂和消毒方式，其使用及检测应按当地卫生部门相关要求执行。
但用作国际比赛的泳池还应符合国际游泳协会(FINA)关于游泳池池水水质卫生标准的规定。
3．9．5 游泳池的池水使用有定期换水、定期补水、直流供水、定期循环供水、连续循环供水等多种方式。
由于水资源是十分宝贵的，节约用水是节约能源的一个重要组成部分，通常情况下游泳池池水均应循环使用。
在一定水质标准要求下，影响游泳池和水上游乐池的池水循环周期的因素有池的类型(跳水、比赛、训练等)、用途(营业、内部、群众性、专业性等)、池水容积、水深、使用时间、使用对象(运动员、成人、儿童)、游泳负荷(游泳负荷是指任何时间内游泳池内为保证游泳者舒适、安全所允许容纳的人数。
现采用“游泳负荷”代替原条文中的“使用人数”更加贴切。
)和游泳池的环境(室内、露天等)及经济条件等。
汤泉馆给排水系统设计经验分享与技术探讨
汤泉馆给排水系统设计经验分享与技术探讨汤泉馆给排水系统的设计对于提升汤泉馆的环境质量和用户体验至关重要。
以下是我在设计汤泉馆给排水系统方面的经验分享与技术探讨。
1. 合理选择给水设备在汤泉馆给水系统的设计中，应选择具有稳定供水能力和较低噪音的给水设备。
考虑到用户的用水需求，可以采用多点供水方式，确保水压和温度的平衡。
2. 合理规划污水排放汤泉馆内的污水排放主要来自于浴室、洗涤区和厕所等区域。
在设计中，应合理规划污水排放点的位置，确保排污系统的顺利运行。
还需要设置合适的污水预处理设备，如格栅、沉砂池和油水分离器等，以减少对排水管道的堵塞。
3. 选择适宜的排水管材在选择排水管材时，应综合考虑管材的耐腐蚀性能、耐压性能和价格等因素。
常见的排水管材包括PVC管材、PPR管材和铸铁管材等。
根据使用环境和预算情况，选择适合的管材进行安装。
4. 合理设计排水管道布局在设计排水管道布局时，应遵循以下几点原则：保持排水坡度不小于1%，避免死角和死水区的产生；采用水封地漏和地漏排水管道分开的方式，确保排气畅通；设置合适大小的检查井和放水井，方便日常维护和清理。
5. 加强污水处理汤泉馆的给排水系统应考虑加强污水处理，保证排放的水质符合国家相关要求。
可以采用生物滤池、反渗透设备等处理装置，降低污水的COD、BOD和SS等指标。
6. 注意排水系统的通风和防臭汤泉馆给排水系统中的臭味是用户体验的一大影响因素。
在设计中应设置合理的通风系统，保证排水系统的畅通同时减少气味的扩散。
可以采用活性炭过滤和化学消除等技术手段，进一步降低臭味产生的可能性。
7. 加强维护和管理汤泉馆给排水系统的维护和管理对于系统的正常运行和寿命具有重要意义。
应建立定期检查和维护制度，对排水管道进行定期清理和消毒，确保系统的卫生和安全。
汤泉馆给排水系统的设计需要充分考虑环境要求、用户需求和操作方便性等多个因素。
通过合理选择设备、合适的管材和科学的布局，可以提高系统的稳定性和可靠性，为用户提供更好的使用体验。
公共浴室建筑给排水课程设计【精选】
公共浴室给水排水课程设计计算说明书1目录原始资料：∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2设计内容及相关计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3第一部分：热水系统设计与计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3一、资料分析说明与工程概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3二、热水系统相关形式的取定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3三、热水系统的计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4四、热水管网的水力计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5五、热水管网的其它计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8第二部分：给水系统设计与计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9一、给水系统工程概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9二、给水管布置及水力计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9第三部分：排水系统设计与计算说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11一、排水系统工程概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11二、排水管布置及水力计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙12第四部分：设计施工说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙15第五部分：参考文献∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙15原始资料：1.青岛地区某单位公共浴室，每周二、四、六下午4：00 ~ 8：00开放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第12章专用建筑给水排水工程
12.4公共浴室和健身休闲设施
给水排水设计
1 . 公共浴室布置
公共浴室根据使用性质分为城镇营业性公共浴室和工矿企业、机关、学校等团体公共浴室，以及工厂车间浴室、医院病房浴室和游泳池浴室等。
城镇公共浴室每天营业时间一般为8～16h，团体公共浴室每天营业时间约为2～6h。
服务对象不同的公共浴室布置各不相同，在营业性公共浴室中设备较为完善，包括有：淋浴间、盆浴间、浴池（热水池、温水池、冰水池）、桑拿间（干蒸间）、蒸气间（湿蒸间）、盥洗间、烫脚池等;
另外还附设有休息床位、按摩间、机房、消毒间、美容美发
室、厕所、更衣间、售票处、洗衣房、饮水间等，如图12-9所示。
在学校、办公楼、企业等为职工、学生服务的公共浴室中一般有淋浴器、浴盆、洗脸盆等不同组合的洗浴房间，还应设置更衣室、厕所、消毒间、值班室等附属房间。
图12-9公共浴室平面布置
公共浴室应充分发挥浴室内设施的使用功能，每日最大洗浴人数为：
N=nT / t (12-6)
式中N—每日最大洗浴人数（个）
t—每个洗浴者在浴室的平均停留时间(h)，可按0.5～1h选取；
T—浴室每天工作时间(h)；
n—浴室内床位或衣柜的数目（个）。
淋浴器和浴盆的数量根据其相应的负荷能力和洗浴人数确定，参见表12-12。
淋浴器可单间设置、隔断设置、通间设置，还可附设在浴池间和盆浴间，如图12-10所示。
盆浴间分单盆浴间、双盆浴间，也可附设在浴池间和淋浴间内，盆浴间前室设有床位、衣柜、挂钩。
盥洗间设有成排洗脸盆，其数量按10~16人/（个·h）确定。
浴室内为洗浴者服务的大便器数量可按表12-13 确定，男浴室内宜分隔出一间布置1～2个小便器。
图12-10淋浴间布置
淋浴器负荷能力表12-12
公共浴室内大便器设置数量表12-13
2 .水质、水温、热源
公共浴室的供水水质应符合现行《生活饮用水卫生标准》的要求，冷水加热前应根据水质、水量、水温等因素，经过技术经济比较后确定是否需要进行水质软化处理。
按50o C计算的热水，当小时用水量小于15m3时冷水可以不进行软化处理。
公共浴室热水供应系统配水点的水温不高于50o C，加热设备的出水温度不宜大于55o C，卫生洁具使用水温在35～52o C之间。
冷水计算温度以当地最冷月平均水温资料确定，或按表12-14采用。
冷水计算温度表12-14
注：以现行《室外给水设计规范》GBJ13-2008规定进行分区划分。
公共浴室的热源应根据当地资源条件和用水规模，兼顾节能和环保要求优先考虑工业余热、废热（废气、高温烟气、高温废液等）、地热和太阳能，其次考虑全年供热的城镇热力管网、区域性锅炉房和专用锅炉房。
以废热为热源时应采取必要措施防止水质污染和消除废气压力波动；地热水为热源时，其水质应符合要求，否则需要进行处理；以太阳能为热源的热水供应系统应设置辅助加热装置。
3 .给水排水管道设计
公共浴室的热水管网一般不设置循环管道，当热水干管长度大于60m时可采用循环水泵对热水干管强制循环。
公共浴室的淋浴器宜采用节水型的带脚踏开关的双管或单管热水供应系统；为保证出水水温稳定并便于调节，宜采用开式热水供应系统；多于3个淋浴器的配水管道宜布置成环状；淋浴器给水支管管径不小于25mm，配水管网沿程水头损失不宜过大：当淋浴器不大于6个时，单位管长的沿程水头损失不超过200Pa/m，当淋浴器大于6个时，单位管长的沿程水头损失不超过350Pa/m。
若有公共浴池应采用水质循环净化、消毒加热装置。
公共浴室的生活废水不宜与粪便污水合流排出，宜采用排水明沟排水，排水沟断面宽度不小于150mm，排水沟起点有效水深不小于20mm，沟底坡度不小于0.01，设置活动盖板和篦子，排水沟末端设集水坑和活动格网。
淋浴间排水管径不小于100mm，应设置毛发聚集器，地漏采用网框式，地漏直径按表12-15选用，当采用排水沟排水时，8个淋浴器设置1个DN100的地漏。
浴池的排水管径不小于100mm，且泄空池水时间不超过4h。
淋浴间排水地漏设置表12-15
健身休闲设施是指利用水蒸气、水的冲激力或蒸汽温度达到健身、康复的理疗方法，常见的有桑拿浴（又称芬兰浴）、蒸汽浴（又称土耳其浴）、三温暖浴室、水力按摩浴、多功能按摩淋浴、药浴等。
桑拿浴（俗称干蒸）是传统的排除人体内毒素的自然健身法，桑拿浴者享受高温蒸烤至全身出汗，加速新陈代谢，体内毒素随汗排出。
桑拿浴利用设在桑拿房内的发热炉（即桑拿炉）产生热空气，洗浴者不断将冷水注入炉内岩石，经过高温烧烤产生大量蒸汽使浴房内的空气湿度达100%，目前使用较多的是电加热炉。
木制（白松木）的桑拿房有隔热层，条缝形木板下设有地漏，发热炉外壳亦有隔热层，且有防灼伤保护及自动熄灭功能。
桑拿房内应有通风、照明设施，房外设淋浴喷头，浴房的平面尺寸根据使用人数和建筑空间条件确定，每个浴间服务人数为1～11人，电容量2.2～10.5kW，图12-11为桑拿房布置，设计数据可参见附录12-7。
图12-11桑拿房布置
蒸汽浴是由蒸汽发生器、蒸汽器、蒸汽浴房及其管件组成。
蒸汽浴是成品单间现场安装，高度一般在2～4m以下。
蒸汽发生
器产生的蒸汽由蒸汽管输送至蒸汽浴房内，使浴室内空气湿度达100%。
蒸汽发生器设置在蒸汽浴房附近的机房内，可放置在机
房的地面上或架空在墙壁上。
蒸汽发生器的选用与蒸汽浴房的容积有关，见表12-16。
蒸汽浴房由玻璃纤维板件组合而成。
浴房
内蒸汽出口安装安装在距地面0.30m以上，浴房地面设置地漏排
除蒸汽的凝结水。
浴房外还应设通风装置和淋浴喷头、冷水水嘴。
12.4.1 公共浴室给水排水设计
蒸汽房和蒸汽发生炉关系表表12-16
设计蒸汽浴时应在进发生器之前的给水管道上设过滤器和阀门，并安装信号装置。
过滤器功能是防止水中可能混有的颗粒污物进入发生器内，信号装置要保证断水时及时切断电源。
蒸汽管道为铜管，管道上应避免锐角以免发生噪声，管道上不允许设阀门，长度宜小于3m，如大于6m或环境温度低于4℃，应有保温措施；发生器上的安全阀和排水口应将按蒸汽和水接至安全地方，避免烫伤；蒸汽机房内地面设不小于DN50的排水地漏。
三温暖浴由3个水温不同的浴池组成，主池水温（35~38℃）适中，另外还有高温池（40℃左右）和冷水池（8~11℃），池水容量一般为6~10m3。
同时还附有水力按摩设备，水力按摩浴一般分为成品浴盆和土建式温池两类，成品浴盆又可分为家用浴盆和公共浴盆，池水容量为900~3500L，一般由浴盆、循环水泵、气泵、按摩喷嘴、控制附件和给排水管道等组成，配套设备及性能见图12-12、附录12-8、12-9。
循环系统有单水泵、双水泵两种循环方式。
单水泵水力循环系统
1—单泵； 2—喷嘴： 3—气泵： 4—加热器：
5—过滤器
水循环和水过滤共用一台水泵 单水泵方式为水
循环和水过滤共用一
台水泵的单水泵循环，
该方式体积小，占地
小，但循环水量小，
在家庭水力按摩浴盆
中采用较多；
双水泵水力循环系统
1—按摩水泵； 2—过滤水泵; 3—气泵; 4—撇沫器;
5—过滤缸; 6—热交换器
水循环和水过滤各由一台水泵分别完成
双水泵方式为
水循环和水过滤各
由一台水泵分别完
成，该方式可根据各自要求分别配套
设备，调控容易，
但占地大，多用于
水容量较大的浴盆
和土建式温池。
12.4 公共浴室和健身休闲设施给水排水设计
12.4.1 公共浴室给水排水设计
循环水泵的吸水口一般位于浴盆侧壁下方，吸水管管径不宜小于DN50，压水管管径不宜小于DN25，管道应对称布置成环，保证
水力按摩喷头处的压力相近，不同孔径喷头的出水量见表12-17，
循环水泵应根据喷头数量和喷头出水量确定，或根据配套水泵流量
大小来配置合理的喷头数量。
循环管道布置计算与水景中喷泉配水
管有相似的要求。
为降低噪声，减轻水泵、气泵的振动、易于拆除，循环管道的压力管路（水和气）宜用软管。
不同孔径的出水量（m3/h）表12-17
标准型水力按摩池管道配件图
1-水力按摩喷嘴；2-水力按摩喷嘴本体；3-空气按钮；4-无声空气控制器；
5-按摩水泵；6-空气开关;7-连接件；8-空气转动管；9-吸水口管件；1 0-吸水管DN50mm；11-供水管DN25mm ；12-空气管DN25mm
12.4 公共浴室和健身休闲设施给水排水设计
12.4.1 公共浴室给水排水设计
循环水泵的吸水口一般位于浴盆侧壁下方，吸水管管径不宜小于DN50，压水管管径不宜小于DN25，管道应对称布置成环，保证水力按摩喷头处的压力相近，不同孔径喷头的出水量见表12-17，循环水泵应根据喷头数量和喷头出水量确定，或
根据配套水泵流量大小来配置合理的喷头数量。
循环管道布置计算与水景中喷泉配水管有相似的要求。
为降低噪声，减轻水泵、气泵的振动、易于拆除，循环管道的压力管路（水和气）宜用软管。
