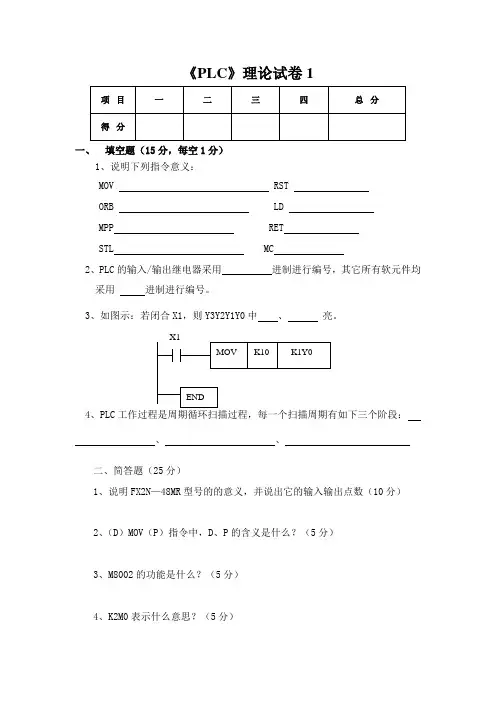

《PLC》理论试卷1一、填空题（15分，每空1分）1、说明下列指令意义：MOV RSTORB LDMPP RETSTL MC2、PLC的输入/输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。
3、如图示：若闭合X1，则Y3Y2Y1Y0中、亮。
4、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：、、二、简答题（25分）1、说明FX2N—48MR型号的的意义，并说出它的输入输出点数（10分）2、（D）MOV（P）指令中，D、P的含义是什么？（5分）3、M8002的功能是什么？（5分）4、K2M0表示什么意思？（5分）三、写出下图指令系统。
（每题10分，共30分）1、如图1，写出指令。
2、如图2，写出指令。
3、如图3，写出指令。
X1 T0X4T0X0X2 X3X10X5 X7 X11X6 M3 K100Y2图1图2X0M8002S1 Y1S0 Y0S2X2Y2X1图3四、分析题（10分）分析下列梯形图，如X0合上，Y0经过输出为1，当Y0为输出为1时，X0断开，Y0（能、不能）保持1四、设计题（20分）某小车可以分别在左右两地分别启动，运行碰到限位开关后，停10S再自动往回返，如此往复，直到按下停止按钮，小车停止运行，小车在任何位置均可以通过手动停车。
1、进行I/O分配；2、绘出PLC外部电路接线图；3、设计梯形图程序。
《PLC》理论试卷1答案一、填空题（15分，每空1分）1、说明下列指令意义：MOV 传送指令 RST 复位指令ORB 串联电路块并联指令 LD 取指令MPP 出栈指令 RET 返回指令STL 步进指令 MC 主控指令2、PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。
3、如图示：若闭合X1，则Y3Y2Y1Y0中 Y1 、 Y3 亮。
4、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

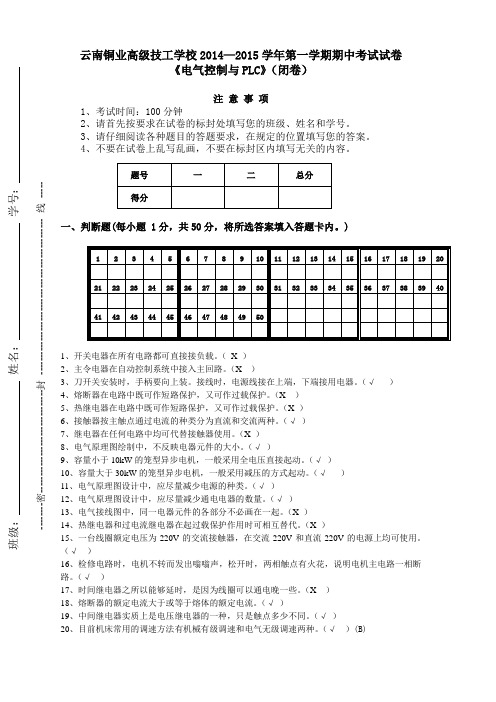

云南铜业高级技工学校2014-215学年第一学期《电气控制与PLC》期中考试试卷A卷(答案)
云南铜业高级技工学校2014—2015学年第一学期期中考试试卷《电气控制与PLC 》（闭卷）注 意 事 项1、考试时间：100分钟2、请首先按要求在试卷的标封处填写您的班级、姓名和学号。
3、请仔细阅读各种题目的答题要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区内填写无关的内容。
一、判断题(每小题 1分，共50分，将所选答案填入答题卡内。
)1、开关电器在所有电路都可直接接负载。
（ X ）2、主令电器在自动控制系统中接入主回路。
（X ）3、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√ ）4、熔断器在电路中既可作短路保护，又可作过载保护。
（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。
（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。
（√ ）7、继电器在任何电路中均可代替接触器使用。
（X ）8、电气原理图绘制中，不反映电器元件的大小。
（√ ）9、容量小于10kW 的笼型异步电机，一般采用全电压直接起动。
（√ ） 10、容量大于30kW 的笼型异步电机，一般采用减压的方式起动。
（√ ） 11、电气原理图设计中，应尽量减少电源的种类。
（√ ） 12、电气原理图设计中，应尽量减少通电电器的数量。
（√ ） 13、电气接线图中，同一电器元件的各部分不必画在一起。
（X ） 14、热继电器和过电流继电器在起过载保护作用时可相互替代。
（X ）15、一台线圈额定电压为220V 的交流接触器，在交流220V 和直流220V 的电源上均可使用。
（√ ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（√ ）17、时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（X ） 18、熔断器的额定电流大于或等于熔体的额定电流。
（√ ）19、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（√ ） 20、目前机床常用的调速方法有机械有级调速和电气无级调速两种。
PLC理论考试试题A附答案项目一项目五
P L C理论考试试题A附答案项目一项目五Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-PLC基础与实训试卷二Ｏ一四——二Ｏ一五学年第二学期期终试题专业：科目： PLC基础与实训（ A卷） _一、填空题：（80空每空分，共40分）1、按结构形式分，PLC可分为式和式两种。
(项目一)2、PLC采用周期循环扫描的工作方式，一个扫描周期分为、、三个阶段。
(项目一)3、 PLC的两种基本工作状态是与。
(项目一)4、 PLC主要由、、、组成。
(项目一)5、PLC是一种的电子系统，是专门为而设计的计算机控制系统，通过数字式和的输入和输出完成各种机械生产过程的控制。
(项目一)6、在PLC用户程序中，最常用的编程语言是和语言。
(项目一)7、 FX2N-48MT是FX2N系列PLC的 M表示( ) ， 48表示其具有 48个( )、( )接口，T 表示其输出形式为 ( )输出 ,R表示输出形式为( )输出。
(项目一)8、PLC的输出类型有( ) 、( )和( )三种。
(项目一)9、半导体存储器分为 ( )和( )两种。
(项目一)10、选择PLC型号时，需要估算( )，并据此估算出程序的存储容量，PLC一般( )为外部传感器提供( )直流电源；程序写入PLC时，PLC必须处在( )模式。
(项目一) 11、PLC的输入输出信号有( )、( )、( )三种类型。
(项目一) 12、PLC的输入信号为开关量时，常用的输入元件有为( )、( )、( )、( )。
(项目一)13、 PLC的内部软元件X表示( )继电器，采用( )进制进行编号，它只有( )，不存在( ) ；Y表示( )继电器，采用( )进制进行编号，它既有 ( )，又有( )。
(项目二)14、三菱PLC输入继电器“X”与PLC的( )相连，它只能有( )信号来驱动，不能被程序指令来驱动。
(项目二)15、三菱PLC 输出继电器“Y ”与PLC 的( )相连，它能对外驱动( )，而辅助继电器( )，采用( )编号，它只能在梯形图内部完成逻辑控制，不对外驱动( )。
2010年春学期期中考试试卷(PLC)

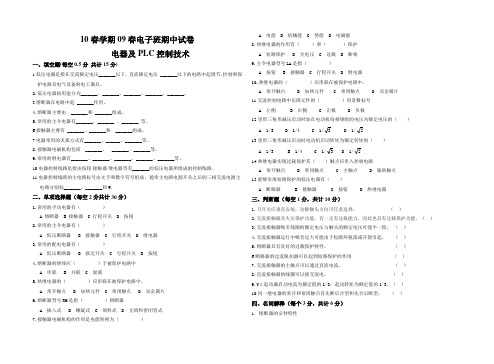

10春学期09春电子班期中试卷电器及PLC控制技术一、填空题(每空0.5分共计15分)1.低压电器是指在交流额定电压_______以下，直流额定电压_______以下的电路中起调节.控制和保护电路及电气设备的电工器具。
2.低压电器按用途分为_______、_______、_______、_______、_______。
3.熔断器在电路中起_______作用。
4.熔断器主要由_______和_______组成。
5.常用的主令电器有_______、_______、_______等。
6.接触器主要有_______、_______和_______组成。
7.电器常用的灭弧方式有_______、______、_______等。
8.接触器电磁机构包括_______、_______、_______等。
9.常用的继电器有_______、_______、_______、_______、_______等。
10.电器控制线路是指由按钮.接触器.继电器等有_______的低压电器所组成的控制线路。
11.电器控制线路的主电路标号由文字和数字符号组成，通常主电路电源开关之后的三相交流电源主电路分别标_______、_______和W.二、单项选择题（每空2分共计30分）1.常用的手动电器有（）A 熔断器B 接触器C 行程开关D 按钮2.常用的主令电器有（）A 低压断路器B 接触器C 行程开关D 继电器3.常用的配电电器有（）A 低压断路器B 接近开关C 行程开关D 按钮4.熔断器的熔体应（）于被保护电路中A 串联B 并联C 混联5.热继电器的（）应串联在被保护电路中。
A 常开触点B 加热元件C 常闭触点D 双金属片6.熔断器型号RM是指（）熔断器A 插入式B 螺旋式C 填料式D 无填料密闭管式7.接触器电磁机构的作用是电能转换为（） A 电能 B 机械能 C 势能 D 电磁能8.热继电器的作用有（）和（）保护A 短路保护B 欠电压C 过载D 断相9.主令电器型号LA是指（）A 按钮B 接触器C 行程开关D 继电器10.热继电器的（）应串联在被保护电路中。
PLC中级考试五套及答案教学资料
P L C中级考试五套及答案《可编程控制器程序设计师》（中级）考试试卷 1 （一）单选题：每道题只有一个正确答案【20分】1 、工业控制中，PLC直流控制电压一般为 ( ) 【 1 分】A. AC110VB. DC24VC. DC36VD. AC220V2 、下列指令助记符中属于有记忆通电延时型定时器为（）【 1 分】A. TONB. TOFC. TONRD. CTD3 、 PLC程序中，哪种输入按钮不能用触摸屏的软件按钮来替代.( ) 【 1 分】A. 急停按钮B. 数值输入按钮C. 数值显示按钮D. 手动按钮4 、 S7-200型PLC中断优先级从大的方面看，最高级为( )级。
【 1 分】A. 通信B. I/OC. 定时D. O5 、 PLC在实际应用中，外接保护类输入点和停止类输入点时应接成( ) 【 1 分】A. 常开B. 常闭C. 高电平D. 低电平6 、总体检测时检查运行指示灯是否亮。
如果不亮，则检查（）【 1 分】A. 电源电路B. 有何异常情况发生C. 电源指示灯是否正常D. 输入输出是否7 、在PLC运行时，在第一个扫描周期为ON的特殊存储器位是（）【 1 分】A. SM1.0B. SM0.1C. SM0.0D. SM1.18 、世界上第一台PLC生产于（）【 1 分】A. 1968年德国B. 1967年日本C. 1969年美国D. 1970年法国9 、职业道德是指从事一定职业劳动的人们，在长期的职业活动中形成的（）。
【 1 分】A. 行为规范B. 操作程序C. 思维习惯D. 劳动技能10 、职业纪律是企业的行为规范，具体的特点是（）。
【 1 分】A. 明确的规定性B. 高度的强制性C. 普遍的适应性D. 完全的自愿性11 、 PLC系统的安装方式分为（）、远程I/O式以及多台PLC联网的分布式。
【 1 分】A. 集散式B. 分散式C. 集中式D. 分层式12 、开关量输入模块的电压应与现场有源输入设备一致，如是无源输入信号，应根据（）选择电压。
07职专2PLC期中考

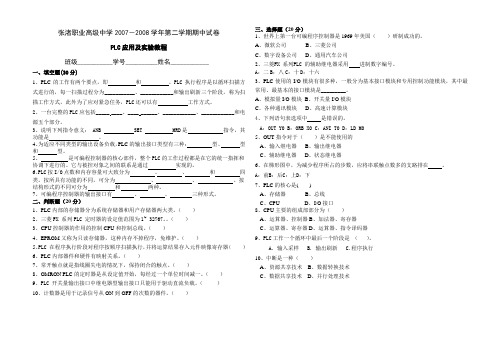

张渚职业高级中学2007－2008学年第二学期期中试卷PLC应用及实验教程班级___________学号__________姓名____________一、填空题(30分)1、PLC的工作有两个要点，即和。
