数字电子技术 课程设计一、课程目标知识目标：1. 理解数字电子技术的基本概念，掌握数字电路的组成原理；2. 学会分析并设计简单的数字电路，如逻辑门、组合逻辑电路及时序逻辑电路；3. 掌握数字电子技术中的常见编码和译码方法，了解数字显示技术。
技能目标：1. 能够运用所学知识，使用数字电路设计软件进行简单电路的设计与仿真；2. 培养学生动手实践能力，完成数字电路的搭建和测试；3. 提高学生团队协作和问题解决能力，通过项目实践，解决实际问题。
情感态度价值观目标：1. 培养学生对数字电子技术的兴趣，激发学习热情，形成积极的学习态度；2. 培养学生严谨的科学精神，注重实验数据的真实性，遵循实验操作规范；3. 增强学生的环保意识，了解数字电子产品对环境的影响，倡导绿色消费。
课程性质：本课程为数字电子技术领域的实践性课程，旨在通过理论教学与实验操作相结合，帮助学生掌握数字电子技术的基本知识，提高实际应用能力。
学生特点：高二年级学生，已具备一定的物理基础和电路知识，对数字电子技术有一定了解，但实践操作经验不足。
教学要求：注重理论与实践相结合，强化实验操作训练，提高学生动手实践能力。
通过项目驱动的教学方法，培养学生团队协作和问题解决能力。
同时，关注学生情感态度价值观的培养，使其形成正确的科学观和价值观。
将课程目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 数字逻辑基础：逻辑函数、逻辑门电路、逻辑代数及化简方法。
- 教材章节：第一章 数字逻辑基础2. 组合逻辑电路：编码器、译码器、多路选择器、算术逻辑单元等。
- 教材章节：第二章 组合逻辑电路3. 时序逻辑电路：触发器、计数器、寄存器等。
- 教材章节：第三章 时序逻辑电路4. 数字电路设计：数字电路设计流程、仿真软件使用、简单数字电路设计实例。
- 教材章节：第四章 数字电路设计5. 数字显示技术：LED显示技术、LCD显示技术、OLED显示技术。
数字电子技术 实验报告
实验一组合逻辑电路设计与分析1.实验目的（1）学会组合逻辑电路的特点；（2）利用逻辑转换仪对组合逻辑电路进行分析与设计。
2.实验原理组合逻辑电路是一种重要的数字逻辑电路：特点是任何时刻的输出仅仅取决于同一时刻输入信号的取值组合。
根据电路确定功能，是分析组合逻辑电路的过程，一般按图1-1所示步骤进行分析。
图1-1 组合逻辑电路的分析步骤根据要求求解电路，是设计组合逻辑电路的过程，一般按图1-2所示步骤进行设计。
图1-2 组合逻辑电路的设计步骤3.实验电路及步骤（1）利用逻辑转换仪对已知逻辑电路进行分析。
a.按图1-3所示连接电路。
b.在逻辑转换仪面板上单击由逻辑电路转换为真值表的按钮和由真值表导出简化表达式后，得到如图1-4所示结果。
观察真值表，我们发现：当四个输入变量A,B,C,D中1的个数为奇数时，输出为0，而当四个输入变量A,B,C,D 中1的个数为偶数时，输出为1。
因此这是一个四位输入信号的奇偶校验电路。
图1-4 经分析得到的真值表和表达式（2）根据要求利用逻辑转换仪进行逻辑电路的设计。
a.问题提出：有一火灾报警系统，设有烟感、温感和紫外线三种类型不同的火灾探测器。
为了防止误报警，只有当其中有两种或两种以上的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计报警控制信号的电路。
b.在逻辑转换仪面板上根据下列分析出真值表如图1-5所示：由于探测器发出的火灾探测信号也只有两种可能，一种是高电平（1），表示有火灾报警；一种是低电平（0），表示正常无火灾报警。
因此，令A、B、C分别表示烟感、温感、紫外线三种探测器的探测输出信号，为报警控制电路的输入、令F 为报警控制电路的输出。
图1-5 经分析得到的真值表（3）在逻辑转换仪面板上单击由真值表到处简化表达式的按钮后得到最简化表达式AC+AB+BC。
4.实验心得通过本次实验的学习，我们复习了数电课本关于组合逻辑电路分析与设计的相关知识，掌握了逻辑转换仪的功能及其使用方法。
《数字电路-分析与设计》第二章习题及解答 北京理工大学出版社
5. A ⊕ B = A ⊕ B = A ⊕ B ⊕1
证明： 左边=AB+AB 中间= AB+AB=(A+B)(A+B)=AB+AB=左边 右边= (AB+AB)1+(AB+AB)1= AB+AB=中间 或者：根据 1⊕A=A，右边=中间
F1=(A+B)(B+C)(C+A)=ABC+ABC F2=(A+B)(B+C)(C+A)=ABC+ABC=F1 所以 F1=F2
习题
2． F1 = ABC + A B C ， F2 = AB + BC + CA
由 1.知：F1=F2
3． F1 = C D + A B + BC ， F2 = ABC + AB D + BC D
= AB + AC + BC
F = ( A + B) ⋅ ( A + C) ⋅ (B + C) = ( A + AB + AC + BC) ⋅ (B + C) = AB + ABC + BC + AC + ABC + AC + BC = AB + AC + BC
2-12 证明下列等式。
1. A ⊕ 0 = A
9. A( A + B ) = A
证明：左边=A+AB=A=右边，得证。 用真值表法略。 2-10 用逻辑代数演算证明下列等式。

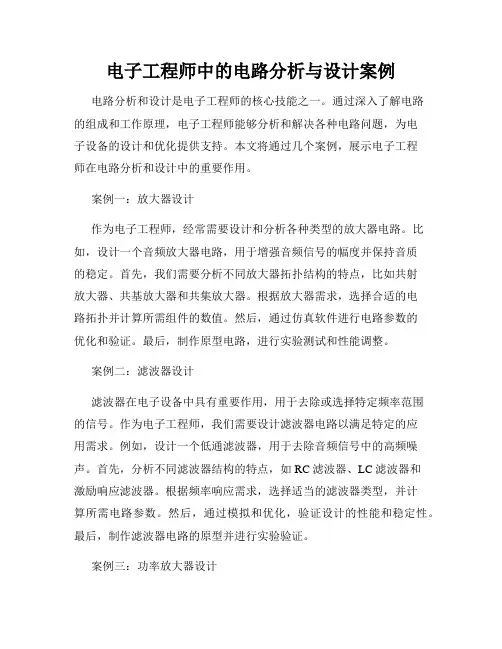

电子工程师中的电路分析与设计案例
