桥梁墩柱清水混凝土项目施工工法
清水砼墩柱施工工艺
拆模后及时用塑料薄膜及纱网包裹保温保湿
墩柱冬季混凝土保温
拆模后人工铲除模板漆
改制铲刀铲除模板漆
四、成品保护
箱梁砼施工完成后去除保护，防止 箱梁浇筑砼时造成污染
道路旁墩柱保护，防止行车蹭擦
五、质量缺陷墩
墩身表皮沾粘模板
（模板漆不干，保温不到位，拆模过早）
墩顶裂缝（水灰比大、墩顶保温）
墩身混凝土错台
高墩身分节浇筑 模板接缝未处理 好漏浆
（要求下节钢模板先不 拆，顶面少浇3~5cm， 对顶面混凝土打毛处理， 钢模板接缝用双面胶处 理接缝）
高墩身分节浇筑模板接缝未处理好漏浆
墩身混凝土表皮模板粘连
墩顶顶面钢筋网罩加工
为了便于混凝土下料及进入料仓振捣开孔（三）
为了便于混凝土下料及进入料仓振捣开孔 （一）
为了便于混凝土下料及进入料仓振捣开孔（二）
墩身进行混凝土浇筑前的准备
墩柱钢筋绑扎与浇筑支架搭设（一）
墩柱钢筋绑扎与浇筑支架搭设（二）
墩柱钢筋绑扎与浇筑支架搭设（三）
墩身 模版 矫正 拉绳
钢模板预拼装后修整打磨
水泥砂浆氧化后钢模版打磨除锈一
水泥砂浆氧化后钢模版打磨除锈二
冬季墩身钢模版在棚内加温打磨除锈一
冬季墩身钢模版在棚内加温打磨除锈二
冬季墩身钢模版在棚内加温打磨除锈三
冬季棚内墩身模版模清理后覆盖塑料薄膜防尘
水泥砂浆氧化后钢模版打磨除锈三墩身钢模Fra bibliotek除锈处理涂刷模板漆
清水混凝土墩柱施工工艺
清水砼三关
清水砼三关是指： 混凝土配合比关， 墩柱钢模板关， 混凝土浇筑工艺关。
一、混凝土配合比
清水砼配合比
清水砼配合比采用掺矿粉、掺 Ⅰ级粉煤灰双掺技术。其优点是减 少水泥用量，减少水化热温升，对 混凝土防裂有利，同时掺矿粉对提 高混凝土强度是有好处的，原因是 矿粉的颗粒较水泥要细，相互具有 渗透掺合作用，对墩身的混凝土外 观的致密性有宜。
桥梁清水混凝土工艺流程
桥梁清水混凝土工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!桥梁清水混凝土工艺流程详解清水混凝土，以其独特的质感和自然的美感，被广泛应用于桥梁建设中。
城市桥梁立柱高性能饰面清水混凝土施工工法(2)
城市桥梁立柱高性能饰面清水混凝土施工工法城市桥梁立柱高性能饰面清水混凝土施工工法一、前言城市桥梁作为城市交通建设的重要组成部分，不仅要满足交通需求，同时也需要具备一定的美观性。
其中，桥梁立柱的饰面清水混凝土施工工法为桥梁添加了更多的审美价值。
本文将介绍城市桥梁立柱高性能饰面清水混凝土施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，从而为实际工程提供指导参考。
二、工法特点城市桥梁立柱高性能饰面清水混凝土施工工法具有以下特点：1. 高美观性：通过精细的工艺和特殊的施工工法，使桥梁立柱的外观呈现出平整、光滑、美观的效果。
2. 强耐久性：采用高性能混凝土，提高了饰面清水混凝土的耐久性，使其能够更好地抵抗自然环境的侵蚀。
3. 良好的抗渗性：通过添加特殊的外加剂，提高了饰面清水混凝土的抗渗性能，有效防止水分渗透导致的损坏。
4. 施工简便：与传统的饰面施工相比，城市桥梁立柱高性能饰面清水混凝土施工工法简化了施工工序，提高了施工效率。
三、适应范围城市桥梁立柱高性能饰面清水混凝土施工工法适用于各种不同类型的城市桥梁立柱，包括公路桥梁、高架桥、城市快速路桥等。
无论是新建还是修复工程，都可以采用该工法进行饰面施工。
四、工艺原理城市桥梁立柱高性能饰面清水混凝土施工工法的工艺原理主要是通过控制混凝土配合比、振捣、抹光等工艺过程，使清水混凝土表面达到平整、均匀、美观的效果。
该工法采取的技术措施包括：1. 合理的混凝土配合比设计，确保混凝土的灌注性能和流动性，以便于混凝土的充实；2. 采用适当的振捣方式和振捣设备，确保混凝土内部的空隙得到有效填充，提高混凝土密实度；3. 通过合理的抹光处理，表面平整度得到保证，同时也确保了饰面清水混凝土的美观效果。
五、施工工艺城市桥梁立柱高性能饰面清水混凝土施工工艺包括准备工作、混凝土浇筑、振捣、抹光等阶段。
具体施工工艺如下：1. 准备工作：包括清理施工现场、制定施工方案、砼模板的安装和调整等。
清水混凝土V型柱无损浇筑成型施工工法
清水混凝土V型柱无损浇筑成型施工工法清水混凝土V型柱无损浇筑成型施工工法一、前言清水混凝土V型柱无损浇筑成型施工工法是一种经过实践验证的施工工艺，适用于各种建筑工程中的V型柱的施工。
该工法通过合理规划和科学施工，能够提高施工效率，减少资源浪费，保证施工质量，同时也能够保证施工中的安全性。
二、工法特点1. 增加施工效率：该施工工法的特点是通过提前制作V型柱模具，并使用无损浇筑成型技术，从而避免了传统施工中常见的拆模换模的过程，大大提升了施工效率。
2. 提高施工质量：采用清水混凝土浇筑，能够保证构件表面的光滑度和一致性，从而提高了施工质量。
3. 节约原材料：由于采用了无损浇筑的技术，可以避免模板的破损和损耗，减少了原材料的浪费。
4. 降低施工成本：通过减少拆模换模的次数和材料的浪费，可以有效降低施工成本。
三、适应范围该工法适用于各种建筑工程中的V型柱的施工，包括工业建筑、民用建筑、桥梁等各种类型的工程。
四、工艺原理该工法采用无损浇筑成型技术，通过制作合适的V型柱模具，并使用清水混凝土进行浇筑。
在实际施工中，施工工法需要根据实际情况进行调整，确保施工和实际工程之间的联系和适应性。
五、施工工艺1. V型柱模具制作：根据设计要求制作适合的V型柱模具。
2. 钢筋安装：根据设计要求，在模具中安装钢筋。
3. 混凝土浇筑：将预制混凝土浇注至模具中，确保混凝土的密实性和一致性。
4. 成型处理：在混凝土凝固后，进行模具的拆除和表面的修整处理。
六、劳动组织根据施工工艺的要求，需要合理组织和安排施工人员，确保施工过程的顺利进行。
七、机具设备1. V型柱模具：根据实际需要制作适合的模具。
2. 清水混凝土搅拌机：用于将水泥、砂石和水充分搅拌均匀。
3. 混凝土泵车：用于将预制混凝土输送至模具中。
4.其他常见机具设备：包括起重机、平板车等。
八、质量控制为了保证施工过程的质量，需要进行以下控制措施：1. 混凝土配合比的合理性和稳定性。
市政桥梁现浇清水混凝土墩柱施工工法(2)
市政桥梁现浇清水混凝土墩柱施工工法市政桥梁现浇清水混凝土墩柱施工工法一、前言市政桥梁的建设是现代城市发展的重要组成部分，而墩柱的建设是市政桥梁中的关键环节之一。
现浇清水混凝土墩柱施工工法是一种常用的施工方法，既能够满足市政桥梁的建设需求，又能够保证施工过程的稳定和成功。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点现浇清水混凝土墩柱施工工法具有以下特点：1. 施工速度快：采用现浇工法，施工过程简单高效，能够提高施工速度，缩短施工周期。
2. 耐久性好：清水混凝土的密实性好，耐久性高，能够满足市政桥梁的使用要求。
3. 施工质量高：现浇施工可以保证墩柱的整体性和一致性，减少裂缝和渗水等质量问题。
4. 适应性强：工法适用于各种桥梁形式和材料，能够满足不同桥梁项目的需求。
三、适应范围该工法适用于各种市政桥梁项目，包括公路桥梁、铁路桥梁、城市轨道交通桥梁等。
无论是小型桥梁还是大型桥梁，均可以采用该施工工法进行墩柱的建设。
四、工艺原理现浇清水混凝土墩柱施工工法的工艺原理是将水泥、砂、骨料和水按一定比例混合，形成混凝土，通过模板进行浇筑和养护，使其达到设计要求的强度和形状。
施工工法与实际工程之间的联系主要包括以下几个方面：1. 施工方案设计：根据实际工程需求，制定墩柱的施工方案，包括施工工序、施工顺序、施工时间等。
2. 材料准备：选择优质的水泥、砂、骨料等原材料，确保材料质量，满足混凝土的施工要求。
3. 模板安装：按照设计要求，搭建墩柱模板，保证模板的牢固性和准确性。
4. 混凝土浇筑：按照施工图纸和工序进行混凝土的浇筑，确保混凝土的均匀性和整体性。
5. 养护处理：对浇筑完成的混凝土进行养护处理，保持其湿润和适宜的温度，使其逐渐达到设计强度。
五、施工工艺1. 墩柱的基础处理：根据设计要求，进行墩柱基础的开挖和处理，包括基础的加固和填充。
清水混凝土圆柱施工工法(2)
清水混凝土圆柱施工工法清水混凝土圆柱施工工法一、前言清水混凝土圆柱施工工法是一种常用的水平板结构施工工法，用于建筑物的地板、天花板等结构，具有施工简单、工艺先进、成本低廉等特点。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点清水混凝土圆柱施工工法主要特点如下：1. 施工简单：工艺流程简单明了，不需要复杂的施工设备和技术。
2. 工艺先进：采用了现代化的工艺和设备，能够提高施工效率和质量。
3. 成本低廉：施工材料成本低，施工周期短，能够有效降低工程造价。
4. 可塑性强：通过调节混凝土配合比和施工工艺，能够满足不同工程的强度和耐久性要求。
5. 环保节能：清水混凝土可循环使用，无需回收处理，符合环保要求。
三、适应范围清水混凝土圆柱施工工法适用于各类建筑的地板、天花板、轴线、防渗墙等结构施工，尤其适用于简单的水平板结构。
四、工艺原理清水混凝土圆柱施工工法是基于混凝土的自重和凝结特性来完成施工的。
施工过程中，通过设置脚手架、布置钢筋骨架、设置板模和浇筑混凝土等步骤，最终形成坚实的圆柱结构。
该工法采取的技术措施包括：合理选择混凝土配合比、加强钢筋骨架的设置、严格控制混凝土的浇筑质量等。
五、施工工艺 1. 地基准备：对施工区域进行清理、平整，并按需进行地基处理。
2. 脚手架搭设：根据设计要求搭设脚手架，确保施工过程中的安全和便利。
3. 钢筋骨架布置：按照设计要求布置钢筋骨架，确保结构强度和稳定性。
4. 板模设置：根据设计要求搭设板模，包括侧板和顶板。
5. 混凝土浇筑：按照设计要求分层、逐层浇筑混凝土，保持浇筑过程中的均匀性和流动性。
6. 养护处理：完成混凝土浇筑后，进行养护处理，确保混凝土的强度和耐久性。
六、劳动组织清水混凝土圆柱施工工法的劳动组织主要包括施工队伍的组织、人员配备和施工进度的安排。
根据具体的工程规模和难度，合理组织施工人员，保障施工进度和质量。

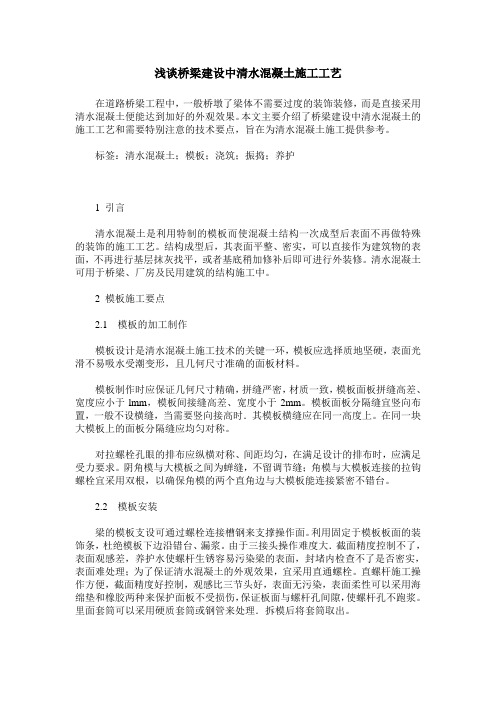

浅谈桥梁建设中清水混凝土施工工艺
浅谈桥梁建设中清水混凝土施工工艺在道路桥梁工程中，一般桥墩了梁体不需要过度的装饰装修，而是直接采用清水混凝土便能达到加好的外观效果。
本文主要介绍了桥梁建设中清水混凝土的施工工艺和需要特别注意的技术要点，旨在为清水混凝土施工提供参考。
标签：清水混凝土；模板；浇筑；振捣；养护1 引言清水混凝土是利用特制的模板而使混凝土结构一次成型后表面不再做特殊的装饰的施工工艺。
结构成型后，其表面平整、密实，可以直接作为建筑物的表面，不再进行基层抹灰找平，或者基底稍加修补后即可进行外装修。
清水混凝土可用于桥梁、厂房及民用建筑的结构施工中。
2 模板施工要点2.1 模板的加工制作模板设计是清水混凝土施工技术的关键一环，模板应选择质地坚硬，表面光滑不易吸水受潮变形，且几何尺寸准确的面板材料。
模板制作时应保证几何尺寸精确，拼缝严密，材质一致，模板面板拼缝高差、宽度应小于lmm，模板间接缝高差、宽度小于2mm。
模板面板分隔缝宜竖向布置，一般不设横缝，当需要竖向接高时．其模板横缝应在同一高度上。
在同一块大模板上的面板分隔缝应均匀对称。
对拉螺栓孔眼的排布应纵横对称、间距均匀，在满足设计的排布时，应满足受力要求。
阴角模与大模板之间为蝉缝，不留调节缝；角模与大模板连接的拉钩螺栓宜采用双根，以确保角模的两个直角边与大模板能连接紧密不错台。
2.2 模板安装梁的模板支设可通过螺栓连接槽钢来支撑操作面。
利用固定于模板板面的装饰条，杜绝模板下边沿错台、漏浆。
由于三接头操作难度大．截面精度控制不了，表面观感差，养护水使螺杆生锈容易污染梁的表面，封堵内检查不了是否密实，表面难处理；为了保证清水混凝土的外观效果，宜采用直通螺栓。
直螺杆施工操作方便，截面精度好控制，观感比三节头好，表面无污染，表面柔性可以采用海绵垫和橡胶两种来保护面板不受损伤，保证板面与螺杆孔间隙，使螺杆孔不跑浆。
里面套筒可以采用硬质套筒或钢管来处理．拆模后将套筒取出。
2.3 模板拆除模板拆除要严格按照施工方案的拆除顺序进行，并加强对清水混凝土成品和对拉螺栓孔的保护。
桥梁清水混凝土工艺流程
桥梁清水混凝土工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!桥梁清水混凝土工艺流程概要如下：①模板设计与制作：根据桥梁设计要求定制高精度模板，确保表面光洁度，模板间接缝严密，配备精细的脱模系统。
②模板安装与校验：在桥墩或梁段位置精确安装模板，使用水平尺与经纬仪校正模板的垂直度和平整度，确保尺寸准确无误。
③模板处理：对模板内表面进行细致打磨，涂抹专用脱模剂，预防混凝土粘连，保证拆模后混凝土表面的光洁度。
④钢筋绑扎与固定：依据设计图纸，精确布置与绑扎钢筋，设置预应力管道，确保钢筋保护层厚度，使用垫块固定。
⑤混凝土配制与浇筑：选用优质材料，严格控制水灰比，拌制符合要求的清水混凝土，分层连续浇筑，避免冷缝产生。
⑥振捣密实：采用插入式或平板振动器，仔细振捣混凝土，确保混凝土内部密实，避免气泡与蜂窝麻面。
⑦养护管理：浇筑完成后，及时覆盖并洒水养护，保持适宜湿度与温度，促进混凝土强度均匀增长。
⑧模板拆除与瑕疵修复：待混凝土达到足够强度后，小心拆除模板，对混凝土表面进行细致检查，修补微小瑕疵。
⑨成品保护：对清水混凝土表面进行清洁与保护处理，避免施工过程中污染或损伤，保持其自然美感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州市三环路快速化工程西三环陇海路互通立交（K7+059.754～K8+626.71）段桥梁墩柱清水混凝土施工工法批准：审核：编写：中国水电路桥郑州市三环路快速化工程BT项目第三项目经理部第六工程处二○一二年九月二十五日郑州市西三环陇海路互通立交工程桥梁墩柱清水混凝土施工工法中国水电路桥郑州市三环路快速化工程BT项目总承包部1.前言清水混凝土是指直接利用混凝土成型后的自然质感作为饰面效果，不作其它外装饰的混凝土工程。
要求混凝土表面平整光滑，色泽均匀，无碰损和污染，对拉螺栓及模板缝设置整齐美观，无普通混凝土质量通病。
陇海路互通立交是郑州市三环路快速化工程中的关键性工程，为三层全互通立交桥，含陇海路主线高架桥、西三环主线高架桥及立交匝道桥。
其中南北方向为西三环快速通道，主线高架全长2470m。
东西向为陇海路快速通道，主线高架全长1114m。
立交匝道共分为ES、EN、NE、NW、WN、WS、SE、SW、JS九条匝道。
主要工程内容包括：桥梁桩基、承台、墩身、预应力混凝土连续箱、钢箱梁、防撞墙、铺装层等。
本工程桥梁墩柱身采用独柱墩、门架墩等结构型式的现浇钢筋混凝土墩柱，墩柱混凝土强度标号为C40。
由于郑州市三环路快速化工程是郑州市交通畅通工程的关键性项目，也郑州市面向全国各地的窗口工程，故规定所有桥梁外露结构混凝土为清水混凝土。
为实现这一目标，特编制本施工工法。
2.工法特点本施工工法通过改进施工工艺、提高墩柱混凝土外观质量，使其达到清水混凝土免装饰标准要求。
墩柱清水混凝土造价比普通混凝土造价提高近20%，但清水混凝土以自然色为饰面，美化了市容市貌和城市环境，总体来说提高了社会效益。
3. 适用范围本工法适用于郑州市西三环陇海路互通立交工程西三环主线桥、陇海路主线桥及所有匝道桥桥梁墩柱混凝土工程施工。
4. 工艺原理本工法通过合理进行混凝土模板规划、改善模板制作及安装工艺、选用最佳脱模剂、优化混凝土配合比、提高混凝土拌和及振捣质量、加强混凝土脱模后养护及防护等手段，消除普通混凝土的质量通病、提高桥梁墩柱混凝土整体观感质量。
清水混凝土施工技术的关键是：（1）混凝土配合比设计和原材料控制。
新拌混凝土必须有极好的工作性和粘聚性，绝不允许出现分层离析现象。
原材料产地必须统一，砂、石的色泽和级配颗粒级配均匀。
（2）模板工程。
清水混凝土使用的模板必须具有足够的刚度，在混凝土的侧压力下，不得有任何变形，以保证墩身结构尺寸均匀、断面一致和防止混凝土浆液流失。
模板表面要平整光洁、板面方正、接缝严密、钢模板周边加工应采用铣边工艺，面板经抛光处理。
（3）养护。
清水混凝土如养护不当，混凝土表面极易因失水收缩而产生微裂缝，影响混凝土外观质量和耐久性。
因此对外露混凝土表面应及时粘贴塑料薄膜进行覆盖养护。
5. 施工工艺流程及操作要点5.1 施工工艺流程墩柱清水混凝土施工艺流程见图5-1所示。
图5-1 墩柱清水混凝土施工艺流程图5.2 施工操作要点根据陇海路互通立交桥的施工特点，墩柱主要采用柱顶扩大的板式墩（也称花瓶墩）和双柱墩两种。
大部分桥梁墩柱的墩帽和墩身尺寸比较统一，模板可多次循环利用。
因此，墩身所使用的模板安排在模板加工工厂制作成组合式定型钢模板。
墩柱钢筋在现场搭设的加工棚内制作成型，运至现场绑扎。
为确保施工精度，墩柱顶顶支座垫石混凝土预留为二期进行施工。
墩柱高度小于12m可采用一次立模浇筑到顶的方法，大于12m采用二次浇筑。
墩柱工程混凝土施工前先按设计墩柱要求尺寸浇注试验墩，以验证墩柱模板刚度、平整度和光洁度是否满足清水混凝土施工要求，确定优化后的混凝土配合比和原材料是否能使混凝土保证色泽一致，混凝土振捣工艺、机械设备组合、人员组织方法等是否满足施工需求。
试验墩经工程师检验合格后方可正式进行墩身施工。
5.3测量放线及施工准备在承台表面测设墩柱控制边线及承台顶面高程，经复核后，弹出墨线作为桥墩施工基准控制线。
承台混凝土终凝后达到2.5Mpa强度后，人工凿除承台顶面与墩柱连接处混凝土表面水泥砂浆及软弱层，形成毛面，并用清水冲刷干净。
并将预先埋入承台内的墩身钢筋进行扳正、校直、清除附着在钢筋上的水泥浆。
墩柱施工前，按设计尽寸要求对模板进行规划设计，确定模板形式、分缝位置、分块大小，并对模板刚度和稳定性进行验算。
对已进场钢模板进行试拼、调整和刨光处理。
墩柱清水混凝土采用泵送混凝土，浇筑前对混凝土进行试拌，并优化混凝土配合比，原材料按规范要求确定后，不得随意更改。
5.4搭设墩柱施工支架和工作平台5.4.1脚手架搭设方案墩柱施工脚手架采用扣件式钢管脚手架搭设，搭设高度10m以下的脚手架采用双排外脚手架，脚手架立杆间排距1.2~1.5m，横杆步距1.5m。
搭设高度超过10m的脚手架采用三排外脚手架，脚手架立杆间排距1.2m，横杆步距1.5m。
脚手架里立杆距墩柱边线50cm，顶部工作小横杆间距不大于0.75m。
脚手架搭设前，要将施工范围内地面整平夯实，与土质地面接触的部位，要在夯实后采用10cm厚C20混凝土进行硬化处理，局部不能硬化部位脚手架立杆下铺衬一层5cm 厚的垫木。
墩柱脚手架须环柱进行搭设，互相拉接。
在脚手架顶部工作小横杆上满铺竹笆作为工作平台，工作平台周边设高1.5m钢管围栏，钢管围栏立杆间距1.5m，水平向设三道横杆，分布高度分别为50cm、100cm和150cm，围栏底部设18cm高踢脚板，踢脚板外侧涂刷宽10cm 45°倾斜黄黑警示漆。
图5-2 脚手架搭设剖面图图5-3 脚手架搭设立面图5.4.2盘梯及工作平台搭设方案每个墩柱搭设上人坡道或施工盘梯一座。
高度不大于6m的脚手架，可采用一字型斜道；高度大于6m的脚手架，采用之字形盘梯。
坡道或盘梯搭设在承台长边一侧，并随脚手架搭设施工采用钢管自下而上同时搭设，盘梯钢管立杆间排距、横杆步距与主体脚手架一致，并通过横杆脚手架钢管可靠连接。
盘梯单幅宽度0.75～0.9m，通道坡度为1：1.6，每3m设一个转向平台，宽度不小于斜道宽度。
坡道两侧设钢管护栏及木质踢脚板，栏杆高度为1.0m，并在0.6m处设置一道横杆，挡脚板高度不小于180mm。
坡道板采用5cm厚木板，木板上每隔30cm设置一根防滑木条，木条厚度为50cm，板头的凸棱处采用三角木填顺。
盘梯顶部与柱顶工作平台相通，柱顶工作平台是在脚手架顶部满铺竹笆形成用于通行、放置施工器具和进行混凝土浇筑施工的施工作业场地。
作业平台下脚手架小横管加密布置，每块竹笆通过3道10#铁丝捆绑固定在脚手架小横杆上。
施工脚手架顶部工作平台外围及靠墩身侧均设置防护栏杆。
脚手架搭设时，其顶部内侧及外侧立杆高出墩柱顶部至少1.2m，并在上部设置防护栏杆，栏杆四周悬挂安全警示牌。
防护栏杆采用Φ48×3.5mm钢管，用扣件与立杆连接，栏杆的横杆设置两道，上杆离作业平台高度 1.2m 以上，下杆离作业平台高度0.5～0.6m。
工作平台图5-4 施工盘梯及工作平台搭设立面图5.4.3脚手架稳固保护措施脚手架外排立杆断面必须设置剪刀撑进行稳固。
剪刀撑斜杆杆件采用6m 规格钢管，从地面直至顶部，全立面覆盖。
外观立面目测要求图形大小一致，杆件挺直，交合高度一致。
剪九撑斜杆设置的角度应与地面成45°～60°夹角。
纵向总距较长的脚手架立面，应取60°夹角为宜。
剪刀撑斜杆接长不采用对接扣件连接，应采用搭接连接。
搭接距离不小于1m ，并用两只旋转扣件牢固连接，扣件距接头位置不小于100mm 。
接长方向的杆件在被接长的杆件下方叠起。
剪刀撑斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于15cm 。
脚手架外侧面采用绿色密目安全网进行全面围挡，脚手架平面每三层设一道尼龙防抛安全网。
工作平台铺竹笆，人行通道满铺5cm厚木板，通道侧面设木质踢脚板。
5.4.4搭设工艺脚手架基础施工完毕后，进行脚手架的整体搭设施工。
搭设的标准是：外观必须整体平整，横平竖直、几何图形一致。
内侧连接牢固，平坦通顺。
施工脚手架根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆及剪刀撑。
钢管脚手架的施工程序为：里立杆→外立杆→小横杆→大横杆→安全网→防护栏杆→斜拉杆→连墙杆→竹笆→密目网。
脚手架在施工过程中，如遇大门或必须留有施工出入口，需要除去部分落地立杆,原则上可挑空1-2付里外立杆。
但需在开口两侧设置人字形斜杆，交合于悬空上部。
斜杆应里外各设一付。
斜杆的起步应从开口处第二立杆底部设立。
脚手架施工过程中及时校正立杆的垂直度和步层大横杆的水平度。
保持始终如一的步距、纵距和横距。
为了保证脚手架每一立杆均匀受力，立杆与小横杆应作对称设置。
所有扣件的螺栓紧固力矩应保持在40—65牛·米范围内。
同时要求要求扣件的开口处（即螺栓的拧合处）朝外。
里立杆、里大横杆的对接扣件闭合口朝墙内侧方向；外立杆、外大横杆扣件闭合口朝脚手架外侧方向。
避免在操作中钩挂作业人员衣裤，酿成事故。
脚手架搭设各阶段施工方法如下：（1）立杆每根立杆底部设置底座或垫板，垫板采用5cm厚木板。
脚手架下部必须设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在距底座上皮不大于20cm处的立杆上。
横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
靠边坡上方的立杆轴线到边坡的距离不小于50cm。
起步立杆先竖里立杆、后竖外立杆程序设立。
里立杆保持与建筑物500mm净空距离。
平行里立杆向外伸展1200mm～1500mm净距取外立杆位置。
以后，按脚手架设计规格，等距离设里外立杆。
立杆竖起后，应有临时的拉结或斜撑保护，切勿单独操作，引起脚手架倒塌伤人。
立杆接长除顶层顶部可采用搭接外，其余各层各步接头必须采用对接扣件连接。
对接、搭接应符合下列规定：①立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于50cm；各接头中心至主节点的距离不宜大于步距的1/3。
②搭接长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于10cm。
③立杆顶端高出墩身顶部不小于1.5m，以便在顶部搭设防护栏杆。
（2）纵向水平杆纵向水平杆设置在立杆内侧；纵向水平杆接长采用对接扣件连接也可采用搭接；对接、搭接应符合下列规定：①纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3。
②搭接长度不小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
