静态平衡阀简介
静态平衡阀
静态平衡阀静态平衡阀是一种自动调节液体流量的控制器。
其主要作用是通过调节阀芯的开度，来稳定管道的液体流量。
静态平衡阀的主要组成部分有阀体、阀芯和连接管道。
本文将对静态平衡阀的原理、工作方式和应用场景进行全面介绍。
原理静态平衡阀的核心原理是利用液体的静态压力来控制液体的流量。
当管道里的液体流动时，液体的速度将会改变，产生压力差，使得流量出现波动。
静态平衡阀通过阀芯的调节，使得阀体中液体的静态压力保持不变，从而稳定管道中的流量。
阀芯的调节实际上是根据预设的开度来确定阀芯的位置。
当阀芯开启一定程度时，管道中液体的流量将被限制在一个相对稳定的范围内。
阀芯的开度越小，管道中的流量越小，反之亦然。
需要注意的是，静态平衡阀只能控制液体在管道内的流量，而不能控制管道的压力。
因此，如果需要控制管道的压力，应当考虑其他类型的控制器，例如压力调节器等。
工作方式静态平衡阀的工作方式主要分为手动和自动两种。
手动控制手动控制方式是通过手动旋钮或者螺丝来改变阀芯的开度，从而控制管道内液体的流量。
这种方式适用于一些简单易用的场景，例如小型实验室或者个人制作的装置中，手动控制方式是更为常见的。
自动控制自动控制方式是将阀芯的开度连接到控制系统中，通过传感器等技术手段来实现自动调节液体流量的目的。
这种方式适用于对流量要求较高、需要长时间稳定运行的场景，例如工业控制系统中的流量控制。
应用场景静态平衡阀适用于需要稳定控制液体流量的场景，常见的应用场景包括：1.实验室：在一些化学实验中，需要严格控制化学反应中的液体流量。
2.自来水调节：在水力供应系统中，为了控制水压和管道的安全运行，需要使用同步调节的静态平衡阀。
3.工业流程控制：在化工、生产线等大型生产场景中，为了控制生产流程和确保生产线稳定运行，需要准确控制液体流量。
结论静态平衡阀是一种非常实用的液体流量控制器，在各个领域都有着广泛的应用。
了解静态平衡阀的原理和功能，对于正确选择控制器和确保生产流程稳定运行具有重要的意义。

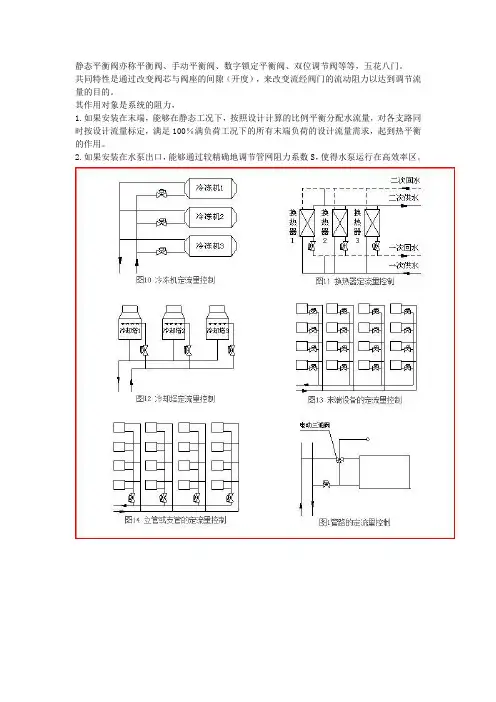

静态平衡阀亦称平衡阀
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等等，五花八门。
共同特性是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的。
其作用对象是系统的阻力，1.如果安装在末端，能够在静态工况下，按照设计计算的比例平衡分配水流量，对各支路同时按设计流量标定，满足100％满负荷工况下的所有末端负荷的设计流量需求，起到热平衡的作用。
2.如果安装在水泵出口，能够通过较精确地调节管网阻力系数S，使得水泵运行在高效率区。
水力平衡阀之争2－静态平衡阀工作原理水力平衡阀之争2－静态平衡阀工作原理(1) 流量特性曲线为直线。
这一特性对方便准确地调整系统平衡具有重要意义。
(2) 可以在现场随时测量平衡阀的流量，从而方便的调节阀门的开度。
使用静态平衡阀，且精心调节之后（1）可以使系统各环路之间实现水力平衡，保证各回路末端在满负荷工况下获取设计流量。
（2）使系统的总流量逼近设计流量，使得水泵工作点落在高效区域内。
不需要为照顾最不利环路而加大系统流量。
（3）有人认为安装平衡阀后，无需在该处另装截止阀，所以额外的花费只是平衡阀减去截止阀的差价。
（4）避免因过流量而导致的散热器恒温控制阀噪音。
(3) 平衡阀在调试结束后，锁定功能使开平衡阀具有良好的调节性能，其阻力系数一般都要高于传统截止阀，在选用平衡阀务必要充分考虑到。
当企图采用平衡阀替代现有阀门时，或者企图将装有平衡阀的新系统与原有供热(冷)管网连接时，必须关注新系统与旧系统水量分配平衡问题以免安装了平衡阀的新系统(或改造系统)的水阻力比原有系统高，而达不到应有的水流量。
保证测量精度，应尽可能将平衡阀安装在直管段处。
管网系统安装完毕，并具备测试条件后，对全部平衡阀进行调度整定，并将各阀门开度锁定，使管网实现水力工况平衡。
在管网系统正常运行过程中，不应随意变动平衡阀的开度。
未经现场实际工况下实施系统测量和调试的静态平衡阀都是徒劳的度值不能随便地被改动。
平衡阀,静态平衡阀及动态平衡阀基本工作原理介绍
平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
静态平衡阀工作原理
静态平衡阀工作原理
静态平衡阀是一种用于控制液体或气体流动的装置，其主要作用是保持流体在管道中的压力恒定。
静态平衡阀由阀体、阀瓣和阀座三部分组成。
阀体包括进口和出口通道，液体或气体从进口通道流入，经过阀座的控制孔进入出口通道。
阀瓣则通过阀杆与阀座连接，可以上下移动，从而控制阀座控制孔的开闭程度。
静态平衡阀的工作原理基于流体静力学的原理。
当流体流经阀座控制孔时，由于流体的惯性和阻力，会产生一定的压力损失。
而静态平衡阀中的阀瓣的位置可以根据流量的大小来调节阀座控制孔的开口面积，从而控制流体通过阀体的速度和压力。
当流体的流量增大时，阀瓣会上移，阀座控制孔的开口面积增大，从而减小阻力，使流体通过阀体的速度和压力增大。
相反，当流体的流量减小时，阀瓣会下移，阀座控制孔的开口面积减小，增加阻力，使流体通过阀体的速度和压力减小。
通过这种调节阀座控制孔开闭程度的方式，静态平衡阀可以实现流体压力的稳定控制。
当进口压力发生变化时，阀瓣会自动调节位置，使得阀座控制孔的开口面积适应变化，从而保持出口压力不变。
静态平衡阀广泛应用于工业生产和管道运输中，可以控制液体和气体的流量和压力，保证管道系统的安全运行和流体传输的稳定性。
平衡阀介绍及其工作原理
平衡阀介绍及其工作原理暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做“定流量平衡阀”。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
动态平衡电动开关阀具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。
静态平衡阀阻力系数
静态平衡阀阻力系数摘要：一、静态平衡阀简介二、静态平衡阀阻力系数的概念三、静态平衡阀阻力系数的影响因素四、静态平衡阀阻力系数的调节方法五、阻力系数对静态平衡阀性能的影响六、结论正文：静态平衡阀是一种常用的流量控制设备，广泛应用于各种工业领域。
静态平衡阀的阻力系数是一个重要的性能参数，直接影响着阀门的流量控制能力和工作稳定性。
本文将详细介绍静态平衡阀阻力系数的概念、影响因素以及调节方法。
首先，静态平衡阀阻力系数的概念是指在一定的工况条件下，阀门在开启和关闭过程中，对流体流动产生的阻力大小。
阻力系数越小，说明阀门的流量控制能力越强，对流体的影响越小。
静态平衡阀阻力系数的影响因素主要包括阀门结构、阀门材料、阀门尺寸和阀门的工作状态。
阀门的结构形式、材料的选择以及阀门尺寸的大小都会对阻力系数产生影响。
此外，阀门的工作状态，如阀门的开启程度、阀门的操作方式等也会对阻力系数产生影响。
静态平衡阀阻力系数的调节方法主要包括调整阀门的开度、改变阀门的操作方式、更换阀门的材料和改变阀门的结构形式等。
通过调整阀门的开度，可以改变阀门的阻力系数，从而实现对流体流量的控制。
改变阀门的操作方式，如从手动调节改为自动调节，也可以改变阀门的阻力系数。
此外，更换阀门的材料和改变阀门的结构形式也可以改变阀门的阻力系数。
阻力系数对静态平衡阀性能的影响主要表现在阀门的流量控制能力和工作稳定性。
阻力系数越小，阀门的流量控制能力越强，工作稳定性越好。
反之，阻力系数越大，阀门的流量控制能力越弱，工作稳定性越差。
综上所述，静态平衡阀阻力系数是一个重要的性能参数，对阀门的流量控制能力和工作稳定性有着重要的影响。
静态平衡阀阻力系数
静态平衡阀阻力系数摘要：一、静态平衡阀简介二、静态平衡阀阻力系数的概念三、静态平衡阀阻力系数的影响因素四、静态平衡阀阻力系数的测量与计算五、静态平衡阀阻力系数与阀门性能的关系六、降低静态平衡阀阻力的方法正文：静态平衡阀是一种常用的流量控制阀门，具有结构简单、工作可靠、调节精度高等特点。
在工业生产过程中，静态平衡阀广泛应用于各种流体介质的比例调节、压力控制等场合。
了解静态平衡阀阻力系数对于优化阀门性能、提高系统运行效率具有重要意义。
静态平衡阀阻力系数是指阀门在开启状态下，流体通过阀门时产生的阻力与流体密度、流速、阀门开度等因素之间的关系。
阻力系数是一个无量纲系数，表示阀门对流体流动的阻力大小。
静态平衡阀阻力系数的影响因素主要包括阀门结构、阀门材料、阀门开度、流体性质等。
阀门结构不同，阻力系数也会有所差异。
例如，球阀的阻力系数较小，而截止阀的阻力系数较大。
阀门材料、阀门开度以及流体性质等因素也会对阻力系数产生影响。
静态平衡阀阻力系数的测量与计算方法有多种，其中较为常见的是实验测量法、经验公式法等。
实验测量法是通过搭建实验装置，测量不同条件下阀门的阻力系数；经验公式法则是根据大量实验数据，总结出阻力系数与阀门开度、流体密度等因素之间的关系式。
静态平衡阀阻力系数与阀门性能密切相关。
阻力系数越小，阀门的调节性能越好，流体通过阀门的压降也越小。
因此，在设计和使用静态平衡阀时，应尽量降低阻力系数，提高阀门性能。
降低静态平衡阀阻力的方法有多种，如选择合适的阀门结构、材料和开度，优化流体介质等。
在实际应用中，需要根据具体工况，综合考虑各种因素，选择最佳的降低阻力策略。
总之，静态平衡阀阻力系数是评价阀门性能的重要指标。
LDRV型静态平衡阀产品概述
LDRV型静态平衡阀产品概述
LDRV型静态平衡阀，是液体管路流量调节阀，其作用是方便、准确的调节流量，有效地解决管网系统中存在的冷热不均、水力失调的问题。
它不但有良好的调节性能，而且有开度显示和开度功能，广泛用于供暖和空调系统及其它需要调节流量的液体管路系统。
由于该阀上还设有流量测压小阀，可用智能仪表进行一次性调试，将系统中总水量控制在合理范围内，达到管网平衡，因而节约能源显著。
特点
1.线性流量特性，开度大时流量大，开度小时流量小；
2.阀体采用直流式结构，流体阻力小；"
3.有开启百分比显示，开启圈数与阀杆螺距的乘积，即为开度数值；
4.阀门进出口有测压小阀，与智能仪表用软管连接后，可以方便地测量出阀门前后的压差和通过阀门的流量；
5.密封面采用聚四氟乙烯，密封性能好，寿命长。
主要技术参数
工作压力：PN16 温度范围：0-120℃
连接：法兰PN16 流量误差：从100%开度到50%开度±5%
主要结构及外形尺寸
DN D L Hmax
32 100 185 275
40 110 205 275
50 125 235 305
65 145 295 345
80 160 315 395
100 180 355 430
125 210 400 283
150 240 480 285
200 295 600 467
250 355 730 480
300 410 850 515
350 470 980 1035
安装位置
平衡阀安装提示：
阀前阀后要具备一定长度的直管段，且水流方向与箭头方在安装水力平衡阀时，为保证流量的精确性，在平衡向保持一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静态平衡阀简介
0.引言
在供热系统中，水力失调现象极为普遍，从而造成各热用户之间室内温度偏差较大、冷热不均等问题，用户投诉较多。
为缓解供热系统水力失调问题，使用户满意，传统的做法是增大热网管径、增大循环泵的流量，用“大流量、小温差”供暖运行方式，因而又造成了能源极大浪费。
因此必须采取有效措施解决供热系统中水力失调问题。
1.静态平衡阀的用途
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它适用于定流量的供热、采暖系统中，尤其是在一些异程式的定流量供热、采暖系统中，当最远环路与最近环路的阻力损失无法通过管径调配进行平衡时，设置静态平衡阀就能较容易实现各环路之间的水力平衡。
国内开发的静态平衡阀与平衡阀专用智能仪表已经投人市场应用了多年，可以有效地保证管网水力及热.力平衡，消除小区中个别住宅楼室温过低及过高的弊病，同时达到节能的目的。
实践证明，凡应用静态平衡阀并经调试水力平衡后，可以节煤及节电各15%以上。
因此有必要在供热管网中安装适宜的水力平衡阀，进行科学的水力平衡调试。
2.静态平衡阀原理
静态平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙(开度)来改变流经阀门的流动阻力，以达到调节流量的目的。
从流体力学观点看，静态平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩液体，由流量方程式可得:
对某一型号静态平衡阀来说，Kv仅是ξ的函数，也就是说静态平衡阀每一个开度值都对应于一个Kv值，即阀门系数Kv由开度而定。
通过试验台实测可以获得不同开度下对应的阀门系数。
于是，只需在现场侧出压差，根据上式就可以计算出流量Q，静态平衡阀便可以作为定量调节流量的节流部件了。
静态平衡阀与普通阀门的不同之处在于有开度指示、开度锁定装置及阀体上有两个测压小阀。
在管网平衡调试时，用软管将被调试的平衡阀测压小阀与专用智能仪表连接，仪表能显示出流经阀门的流量值(及压降值)，经与仪表人机对话向仪表输入该平衡阀处要求的流量值后，仪表经计算、分析，可显示出管路系统达到水力平衡时该阀门的开度值。
3.静态平衡阀特性
①流量特性线形好。
这一特性对方便准确地调整系统平衡具有重要意义。
②有清晰、准确的阀门开度指示。
③平衡调试后，阀门锁定功能使开度值不能随便地被变更。
通过阀门上的
特殊装置锁定了阀门开度后，无关人员不能随便开大阀门开度。
如果管
网环路需要检修，仍可以关闭平衡阀，待修复后开启阀门，但最大只能
开启至原设定位置为止。
④平衡阀阀体上有两个测压小阀，在管网平衡调试时，用软管与专用智能
仪表相连，能由仪表显示出流量值及计算出该阀门在设计流量时的开度
值。
4.静态平衡阀的安装位置和选型原则
管网系统中所有需要保证设计流量的环路都应安装静态平衡阀，每一环路安设一只静态平衡阀〔或安在供水管路，或安在回水管路)，可代替环路中一个截止阀。
在静态平衡调节工作完成后，可以将静态平衡阀的阀门最大开度予以锁定，这样，阀门仍然可以正常打开或关闭，但是最大开度受到了限制，既方便了检修维护，也无须重新调试。
静态平衡阀可安设于供水管上，也可安在回水管上，每个环路中只需安设一处。
对于一次环路来说，为了使平衡调试安全、设备静压较高利于排气起见，建议将静态平衡阀安装在回水管路上，总管静态平衡阀宜安设于供水总管水泵后。
静态平衡阀是用于消除环路剩余压头，限定环路水流量用的，为了合理地选择静态平衡阀的型号，发挥流量平衡作用，需要注意以下几点：
①静态平衡阀需要测试流量，为使流经阀门前后的水流稳定，保证测
量精度，应尽可能安装在直管段处。
②静态平衡阀具有较好的调节功能，其阻力系数要比一般截止阀高。
当应用有静态平衡阀的新系统连接于原有供热管网时，必须注意新
系统与旧系统水量分配平衡问题，以免装备有静态平衡阀的系统(或
改造系统)的水力阻力比旧系统来得高而得不到应有的水量，不能发
挥静态平衡阀的功能。
③管网系统安装完毕，并具备测试条件后，应用专用智能仪表对全部
静态平衡阀进行调试整定，并将各阀开度加以锁定。
使管网实现水
力平衡，达到良好的供热品质和节能效果。
在管网系统正常运行过
程中，不要随意变动静态平衡阀的开度，特别不要变动定位锁定位
置。
在维修某一环路时，可以将平衡阀全关截止，修复后再开到原
来定位的位置。
④在管网系统中增设其他环路时，除应增加相应的静态平衡阀之外，
原则上所有新设的静态平衡阀及原系统中环路静态平衡阀均应重新
调试整定(原环路中支管静态平衡阀不必重新调整)，才能获得最佳
供热及节能效果。
