平衡阀安装使用完整版
静态平衡阀安装使用
静态平衡阀安装使用1.静态平衡阀安装位置和方向（1）静态平衡阀可安装在回水管路上，也可安装在供水管路上，每个环路中只需安装一处。
建议将平衡阀安装在水温较低的回水管路上。
（2）总管上的平衡阀，宜安装在水泵的出口方向。
（3）平衡阀可水平安装，也可垂直安装。
（4）介质流动方向应与阀体上标注的方向一致。
（5）手柄上的开度指示数字应朝向调试人员能够看得见的方向，以方便调试。
阀体上的测量接头前不应有障碍物，以免在调试时无法连接调试仪表。
在吊顶内安装时，应使手柄的方向朝下。
2.静态平衡阀安装尺寸（1）阀门结构长度符合国家标准GB/T 12221。
（2）法兰连接尺寸符合机械行业标准JB 78。
3.静态平衡阀不应随意变动平衡阀开度管网系统安装的平衡阀经调试后，为保持系统的平衡状态，在系统正常运行过程中，不应随意变动静态平衡阀的开度，特别是不应变动开度锁定装置。
4.静态平衡阀不必再安装截止阀在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。
因此安装了平衡阀，就不必再安装截止阀。
5.静态平衡阀注意新系统与原有系统的平衡当安装有平衡阀的新系统连接于原有系统时，应注意新系统与原有系统水流量分配平衡问题，以免安装了平衡阀的新系统（或改造系统）达不到应有的水流量。
这时应在原有系统的入口处加设平衡阀。
静态平衡阀技术特点1.技术指标（1）公称压力：1.6MPa。
（2）介质允许温度范围：3—130℃。
2.新型结构（1）阀芯和阀杆与阀门轴线成60°夹角，使介质的流体力学性能更优良。
（2）阀芯位移采用内动式结构，阀门启闭，阀杆和手柄高度不变，可适应较小的安装空间。
（3）密封采用特制氟橡胶“O”形密封圈，确保无渗漏，手柄旋转轻灵自如。
3.流量特性每一种规格的KPF-3平衡阀经试验测量，都呈现了近似直线的开度—流量关系曲线，具备了良好的流量调节特性，在平衡调试时可地调节流量。
流量平衡阀的工作原理安装
流量平衡阀的工作原理安装流量平衡阀是一种用于调节液体流量分配的设备。
它可以根据系统中的需求，调节流向不同管道的液体流量，并确保每个管道中的液体流量保持平衡。
下面将详细介绍流量平衡阀的工作原理和安装步骤。
一、流量平衡阀的工作原理流量平衡阀的工作原理基于液体流量的控制原理。
它主要由阀体、阀芯和阀座组成。
当阀芯位于阀座上时，阀体的流道被阻塞，液体无法通过阀体进入管道。
当阀芯被抬起时，阀芯与阀座之间形成一个通道，液体可以流经该通道进入管道。
在实际应用中，流量平衡阀通常与传感器、控制系统和执行机构等配套使用。
传感器可以检测系统中不同管道的液体流量，将检测到的信号传输给控制系统。
控制系统通过对信号的分析和处理，确定每个阀芯的升降高度。
执行机构根据控制系统的指令，控制阀芯的升降，进而调节阀体的通道面积，从而改变液体流向各个管道的分配比例。
二、流量平衡阀的安装步骤1.选择合适的位置：要保证流量平衡阀的安装位置能够方便测量各个管道的液体流量，并且能与控制系统进行连接。
通常，安装在管道的中段较为合适。
2.准备工作：将流量平衡阀的各个部件进行检查，确保无损坏，并清洁干净。
将阀体与阀芯组装好，并确保阀芯能够灵活升降。
3.固定阀体：将阀体固定在管道上，通常可以使用管夹或者螺栓将阀体与管道连接紧固。
4.连接传感器和执行机构：将传感器与控制系统连接，确保能够准确地测量液体流量，并将控制信号传输给执行机构。
执行机构与阀芯连接，控制阀芯的升降高度。
5.调试和测试：完成安装后，对系统进行调试和测试。
通过控制系统对阀芯升降高度进行调节，观察液体流向各个管道的变化，确保液体流量在各个管道中保持平衡。
6.固定流量平衡阀：在调试完成后，使用螺栓或者其他固定装置将流量平衡阀固定在管道上，以确保在使用过程中不会发生松动或者脱落。
三、流量平衡阀的注意事项1.安装过程中，要注意阀芯和阀座之间的配合密封性，避免发生泄漏。
2.安装位置的选择要合理，以便进行检修和清洗。
动态压差平衡阀说明书
动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。
它通常由阀体、阀芯、弹簧、调节螺母等组成。
1. 阀体：动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成，具有良好的强度和耐腐蚀性能。
阀体内部设有进口和出口口径，用于流体的进出。
2. 阀芯：阀芯是动态压差平衡阀的关键部件，通常由不锈钢制成。
它可通过阀体的开度来调节流体的流量和压差。
阀芯的设计通常包括一个或多个孔，通过调节孔的开度来控制流体的流量。
3. 弹簧：动态压差平衡阀内部设有弹簧，用于提供阀芯的恢复力。
弹簧的刚度可以通过调节螺母来调整，从而实现对阀芯开度的控制。
4. 调节螺母：调节螺母位于阀体上方，通过旋转调节螺母可以改变弹簧的压缩程度，从而调整阀芯的开度。
通过调节螺母，可以实现对流体流量和压差的精确控制。
使用动态压差平衡阀的步骤如下：1. 安装阀门：将动态压差平衡阀安装在流体管道上，确保阀体的进口和出口与管道对接紧密，并且流体的流向与阀门要求一致。
2. 调节阀芯开度：通过旋转调节螺母，改变弹簧的压缩程度，从而调整阀芯的开度。
通常，阀芯的开度越大，流体的流量越大，压差越大。
3. 监测流体压差：在调节阀芯开度后，监测流体的压差。
可以使用压力表或其他压力监测设备来测量流体的压差。
4. 调整阀芯开度：根据监测结果，适当调整阀芯的开度，使流体的压差达到所需的数值。
可以通过反复调节螺母和监测压差的方法来实现精确的调节。
需要注意的是，动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。
在使用过程中，应遵循操作规程，确保阀门的正常运行和安全使用。
天然气调压器的平衡阀操作流程
天然气调压器的平衡阀操作流程
天然气调压器的平衡阀操作流程主要涉及以下几个步骤：
1. 安全准备：确保现场无燃气泄漏，工作人员穿戴好防护装备，周围环境符合安全作业条件。
2. 阀门确认：找到天然气调压器上的平衡阀，通常位于进口或出口端，用于稳定调压器前后压力差，防止瞬时压降过大对设备造成冲击。
3. 关闭前操作：在调整平衡阀之前，先将主调压阀设置为关闭状态，避免气体流动影响调节精度。
4. 调节过程：按照顺时针方向旋转手柄（具体操作方向以实际阀门指示为准），逐渐减小开度可降低通过阀门的气流量，增大开度则反之。
通过压力表监控进出口压力变化，直至达到所需设定值。
5. 微调与锁定：当压力达到预设值后进行微调，并使用锁紧装置固定手柄位置，防止因振动等原因导致阀门变动。
6. 重启供气：确认压力稳定且满足要求后，慢慢开启主调压阀恢复供气，同时继续监测压力变化，确保整个系统运行平稳。
7. 记录与维护：记录调整后的压力数值和操作过程，定期对调压器及平衡阀进行维护检查，保证其良好工作状态。
液压平衡阀的安装方法
液压平衡阀的安装方法如下：
1.确定安装位置：平衡阀可以安装在给水管道或回水管道上，对
于热力站的二次回路侧，建议在水温较低的回水管上安装平衡阀。
主管上的平衡阀应安装在供水主管中的水泵后面，以防止水泵前压力低导致水泵气蚀。
2.冲洗清洁：在安装前需要冲洗清洁管道中的杂质，以免损坏阀
座和球芯。
3.测试整机：带执行机构平衡阀安装前应按规定的信号进行整机
测试，合格后方可上线安装。
4.安装平衡阀：将平衡阀安装在管道的水平方向或垂直方向，注
意安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
5.固定法兰连接螺栓：与管道连接后，用规定的扭矩交叉锁紧法
兰连接螺栓。
平衡阀接法

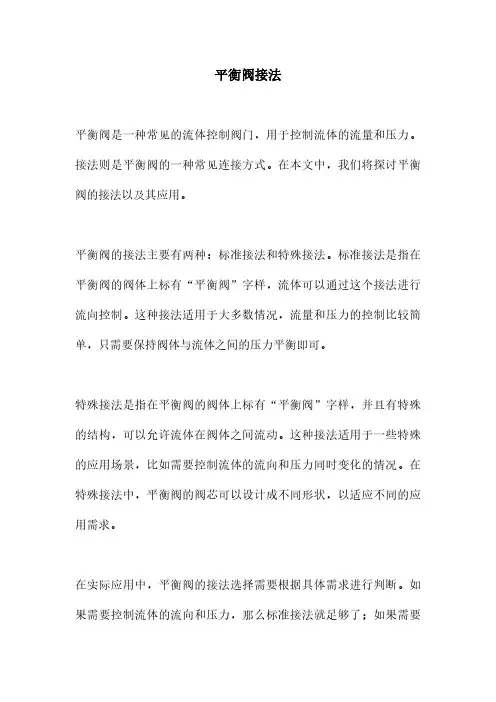

平衡阀接法
平衡阀是一种常见的流体控制阀门，用于控制流体的流量和压力。
接法则是平衡阀的一种常见连接方式。
在本文中，我们将探讨平衡阀的接法以及其应用。
平衡阀的接法主要有两种：标准接法和特殊接法。
标准接法是指在平衡阀的阀体上标有“平衡阀”字样，流体可以通过这个接法进行流向控制。
这种接法适用于大多数情况，流量和压力的控制比较简单，只需要保持阀体与流体之间的压力平衡即可。
特殊接法是指在平衡阀的阀体上标有“平衡阀”字样，并且有特殊的结构，可以允许流体在阀体之间流动。
这种接法适用于一些特殊的应用场景，比如需要控制流体的流向和压力同时变化的情况。
在特殊接法中，平衡阀的阀芯可以设计成不同形状，以适应不同的应用需求。
在实际应用中，平衡阀的接法选择需要根据具体需求进行判断。
如果需要控制流体的流向和压力，那么标准接法就足够了；如果需要
控制流体的流向和压力同时变化，那么就需要选择特殊接法。
无论选择哪种接法，都需要确保平衡阀的阀芯与阀座之间的配合合理，以保证平衡阀的正常工作和流体的稳定控制。
平衡阀的接法在实际应用中具有重要意义。
合理的接法选择可以有效提高流体的控制效果和稳定性，降低流体控制难度。
此外，平衡阀的接法还有利于实现流体的自动化控制，方便对流体的反馈和调整。
总之，平衡阀的接法是流体控制中不可或缺的一部分。
选择合适的接法可以有效提高流体的控制效果和稳定性，为流体控制提供更加全面和深入的支持。
动态压差平衡阀说明书
动态压差平衡阀说明书一、产品概述动态压差平衡阀是一种用于平衡供水和供暖系统中的压力差异的装置。
其主要功能是通过调节阀门的开度，使系统内的压差保持在一定范围内，避免由于压差过大带来的不稳定性和损坏。
二、产品特点1.高精度调节：动态压差平衡阀采用先进的调节机构，能够精确地调节阀门的开度，从而达到对系统压差的精确调控。
2.稳定性好：该阀门采用优质材料制造，具有防腐蚀、不易生锈等特点，使用寿命长，能够稳定地工作在各种环境下。
3.安装简便：动态压差平衡阀体积小巧，重量轻，安装方便，无需占用大量空间。
4.调节灵活：用户可根据需要自由调节阀门的开度，以适应不同的供水和供暖需求，确保系统正常运行。
三、使用方法1.安装准备：在安装动态压差平衡阀之前，需先关闭相应的水源或热源，确保系统处于停止状态。
2.安装位置：根据系统的具体情况，选择一个合适的安装位置，确保阀门能够方便地接触到流体。
安装时应注意阀门的进口和出口方向，确保安装正确。
3.接口连接：使用合适的管道接头连接阀门和系统的水管或热管，确保连接紧固可靠，防止漏水或漏热。
4.调节开度：根据系统的压差要求，通过旋转阀门手柄，调节阀门的开度。
一般来说，当阀门开度较小时，系统的压差较小；当阀门开度较大时，系统的压差较大。
用户可根据系统的实际情况，逐步调节阀门开度，直至达到需要的压差范围。
5.系统启动：在完成阀门调节后，重新开启系统的水源或热源，观察系统的工作情况。
如有过大的压差或其他异常情况出现，应及时关闭阀门，并检查是否存在故障或安装错误。
6.定期维护：为了保证动态压差平衡阀的正常工作，应定期清洗和润滑阀门，确保阀门的灵活性和可靠性。
四、注意事项1.安全操作：在安装和调节动态压差平衡阀时，应保证个人安全，避免伤害。
2.阀门保护：阀门在使用过程中，应注意防止硬物碰撞、损坏阀门表面或阀门内部机构。
3.清洗维护：如需清洗阀门，应先关闭相应的水源或热源，并拆卸阀门进行清洗。
平衡阀安装方法
平衡阀安装方法专家观点:中国现代国际关系研究院世界经济研究所所长陈凤英:经济走强助推人民币汇率上调一、使用范围：本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。
该阀设有刻度的数字显示，可直观调到任一位置，并可锁定。
工洲牌WM105型动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。
目前在一些管纲系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管纲系统中液体流动状况，达到管纲液体平衡和节约能源的目的。
在双管纲工程改造中，应用此阀门仍可节约能源，得到较好效果。
二、使用范围：型号SP15-SP45F-10 备注试验压力 1.5MPa(15kgf/cm2)工作压力1MPa(10≤℃kgf/cm2)工作温度≤120℃适用介质水、油和其他液体特性曲线等百分比安装使用范围管纲系统的主干、分支干、室内供水干管、分支立管以及多台锅炉三、工洲牌SP45平衡阀性能参数：D D D1 D N-d h L H 重量KGN 250 141190 4-14 16231951065 1613114-14 1627221380 19151284-18 1831231810 0 21171484-18 1835262312 5 24201788-18 184293415 0 2652252028-18 1848334020 0 32282548-18 22533425 0 37533530912-182462230 0 4439536312-2224698四、工洲牌SP15内螺纹数字锁定平衡阀尺寸参数：D N ZGL S H 重量KG1 5 1/2”931112 0 3/4”11536121.52 5 1”125461251.83 2 5/14451324”0 040 3/2” 160 601402.5曲线图左图为在种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平衡阀安装使用集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
平衡阀安装使用
1、安装位置平衡阀可安装在供水管路上，也可安装在回水管路上（每个环路中只需安装一处）。
对于热力站的一次环路侧来说，为方便平衡调试，建议将平衡阀安装在水温较低的回水管路上。
总管上的平衡阀，宜安装在供水总管水泵后（水泵下游），以防止由于水泵前（阀门后）压力过低，可能发生水泵气蚀现象。
2、尽量安装在直管段上由于平衡阀具有流量计量功能，为使流经阀门前后水流稳定，保证测量精度，在条件允许的情况下应尽量将平衡阀安装在直管段处。
3、注意新系统与原有系统的平衡当安装有平衡阀的新系统连接于原有供热（冷）管网时，必须注意新系统与原有系统水量分配平衡问题，以免安装了平衡阀的新系统（或改造系统）的水阻力比原有系统高，而达不到应有的水流量。
如图５所示，（a）为新系统连接于原有系统的末端；（b）为新系统连接于原有系统的中间位置，应在原有系统的入口处加设平衡阀。
图5见附件
4、不应随意变动平衡阀开度管网系统安装完毕，并具备测试条件后，使用专用智能仪表对全部平衡阀进行调试整定，并将各阀门开度锁定，使管网实现水力工况平衡。
在管网系统正常运行过程中，不应随意变动平衡阀的开度，特别是不应变动开度锁定装置。
5、不必再安装截止阀在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。
因此安装了平衡阀，就不必再安装截止阀。
6、系统增设（或取消）环路时应重新调试整定在管网系统中增设（或取消）环路时，除应增加（或关闭）相应的平
衡阀之外，原则上所有新设的平衡阀及原有系统环路中的平衡阀均应重新调试整定（原环路中支管平衡阀不必重新调整）。
