静态平衡阀安装使用
风管的水力平衡
风管的水力平衡
风管的水力平衡是通过使用特定的平衡设备来实现的。
以下是实现水力平衡的步骤：
1.静态平衡阀的安装：静态平衡阀可以安装在风机盘管各层水平支管和末端回水管上，通过这种安装方式，可以使系统调试合格后各层水平支管或者各个风机盘管的流量同时达到设计流量，系统部分或者全部消除了静态水力失调。
2.动态平衡阀的安装：动态平衡阀可以安装在各层水平支管和末端回水管，根据流量的大小并联安装不同数量的动态平衡阀，可以实现对流量的精细调节。
3.初调试和调节：在安装完平衡阀后，需要进行初调试，按照一定的步骤进行调节，以保证水力平衡。
4.优化管道布局：如果以上问题排查后，仍然存在末端不平衡率很大的情况，那么可以考虑优化管道布局。
比如在主管分支点增加补偿管、调节器、截止阀等进行调节，或者增加热交换器等设备，以优化整个系统的水力性能。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

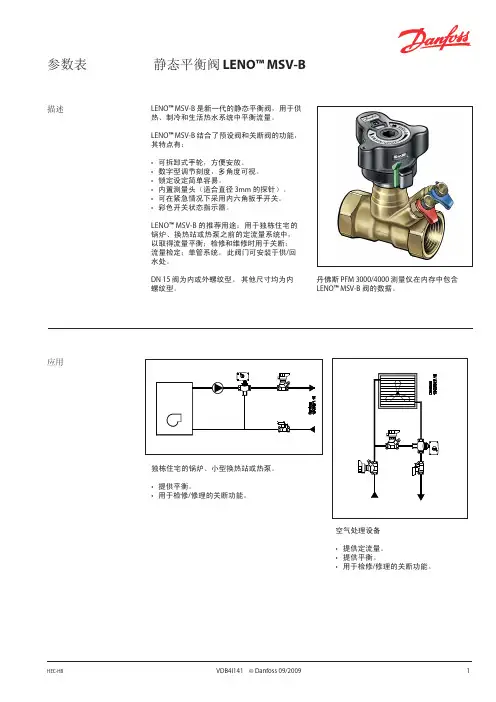

danfoss LENO MSV-B静态平衡阀 说明书
kv-信号值适用于非丹佛斯的测量仪。 丹佛斯 PFM 3000*/4000 测量仪在内存中有全部数据，
并且使用下面的计算公式：
∆p（kv-sig）和阀门的 ∆p（kv-val）并不一致。 * 使用 9.4 或更高版本的软件。
设定值
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4.0 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5.0 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.3 6.4 6.5 6.6
应用
独栋住宅的锅炉、小型换热站或热泵。
• 提供平衡。 • 用于检修/修理的关断功能。
空气处理设备
• 提供定流量。 • 提供平衡。 • 用于检修/修理的关断功能。
HEC-HB
VDB4I141 © Danfoss 09/2009
1
参数表 应用
静态平衡阀 LENO™ MSV-B
订货
风机盘管
• 用于流量检定。 • 用于检修/修理的关断功能。
kvs(m3/h) 2.5 3.0 6.0 9.5 18 26 40
连接
Rp ½" Rp ½" Rp ¾" Rp 1" Rp 1¼" Rp 1½" Rp 2"
产品编号
003Z4030 003Z4031 003Z4032 003Z4033 003Z4034 003Z4035 003Z4036
静态平衡阀阻力系数
静态平衡阀阻力系数摘要：1.静态平衡阀的概述2.静态平衡阀的阻力系数3.静态平衡阀的应用范围4.静态平衡阀的优点5.静态平衡阀的选购与安装正文：一、静态平衡阀的概述静态平衡阀是一种用于流体控制系统的阀门，其作用是保持流体在系统中的平衡。
静态平衡阀具有优秀的流量调节性能，可以精确控制流体的流量和压力，确保系统中的流体在各个部分之间的分配达到平衡。
静态平衡阀广泛应用于建筑、工业和供水等领域，为各类流体输送系统提供了可靠的保障。
二、静态平衡阀的阻力系数静态平衡阀的阻力系数是衡量其流体阻力大小的重要参数。
阻力系数越小，说明阀门对流体的阻力越小，流体通过阀门时的能耗也越小。
因此，在选购静态平衡阀时，应选择阻力系数较小的产品，以降低流体输送过程中的能耗。
三、静态平衡阀的应用范围静态平衡阀的应用范围非常广泛，主要包括以下几个方面：1.空调和水暖系统：静态平衡阀可以用于空调和水暖系统的水流量调节，实现各个末端设备的水力平衡，保证系统的稳定运行。
2.工业生产过程：在工业生产过程中，静态平衡阀可以用于流体的调节和控制，确保生产过程的稳定性和安全性。
3.供水系统：静态平衡阀在供水系统中可以实现水压的平衡，避免因水压不稳定造成的水流过大或过小，影响用水设备的正常运行。
四、静态平衡阀的优点静态平衡阀具有以下优点：1.优秀的流量调节性能：静态平衡阀可以精确控制流体的流量和压力，实现各个部分之间的水力平衡。
2.较小的阻力系数：静态平衡阀的阻力系数较小，可以降低流体输送过程中的能耗。
3.结构简单：静态平衡阀的结构简单，安装和维护方便。
4.安全可靠：静态平衡阀具有较高的密封性能，可以有效防止流体的泄漏，确保系统的安全运行。
五、静态平衡阀的选购与安装在选购静态平衡阀时，应根据实际应用需求选择合适的型号和规格。
同时，还应注意以下几点：1.选择品质可靠的品牌和厂家：选购静态平衡阀时，应选择品质可靠的品牌和厂家，以确保产品的质量和性能。
平衡阀在采暖及空调系统水管路中的使用
平衡阀在采暖及空调系统水管路中的使用摘要：在采暖、空调的水管路设计中，各分支系统相互之间的水力失衡对于整个系统的正常运行造成不利影响。
由于分支系统相互之间的水力失衡，往往使得部分用户过冷而部分用户过热，既浪费能源又达不到采暖、空调的室内设计参数。
为了解决水力失衡问题，设计人员采取了多种措施，以实现按照实际需要向用户供热或供冷。
其中，在各分支系统的入口处设置平衡阀就是一种行之有效的方法。
本文从平衡阀的分类、工作原理入手，论述平衡阀的选择和使用，以达到采暖、空调水管路系统的水力平衡和热力平衡。
关键词：平衡阀调节阀静态平衡阀动态平衡阀动态定流量控制阀动态恒压差控制阀Abstract:In the heating, air conditioning water pipe road design, each branch system of hydraulic imbalance between each other for the whole of the normal operation of the system to cause adverse effect. Because of the hydraulic system between each other branch imbalance, often made part of the user too cold and some users to overheat, a waste of energy and can not reach the heating, air conditioning interior design parameters. In order to solve the problem of hydraulic imbalance, design personnel taken various measures to realize according to actual needs to user heating or cooling. Which, in each branch of system balancing valve is set at the entrance of a kind of effective method. This article from the balancing valve classification, the work principles of, the paper discusses the choice and use of balancing valve, in order to achieve the heating, air conditioning conduit road system of hydraulic balance and thermal balance.Key words:Balancing valve, the regulator, static balance valve, dynamic balancing valve, dynamic constant flow control valves, dynamic constant pressure difference control valves----------------------------------------------------------------------------------------------------------------------随着我国综合国力的不断提高，人民生活条件的改善，采暖空调的设计、施工和设备制造的水平也在不断提高。

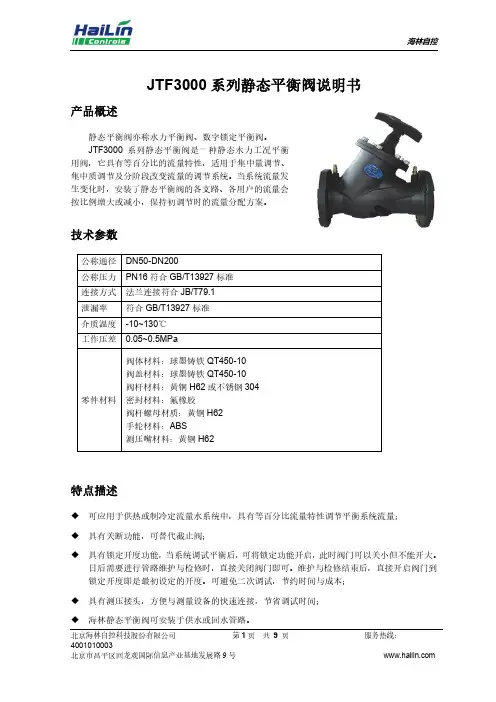

海林自控JTF3000系列静态平衡阀说明书
JTF3000系列静态平衡阀说明书产品概述静态平衡阀亦称水力平衡阀、数字锁定平衡阀。
JTF3000系列静态平衡阀是一种静态水力工况平衡用阀，它具有等百分比的流量特性，适用于集中量调节、集中质调节及分阶段改变流量的调节系统。
当系统流量发生变化时，安装了静态平衡阀的各支路、各用户的流量会按比例增大或减小，保持初调节时的流量分配方案。
技术参数特点描述◆可应用于供热或制冷定流量水系统中，具有等百分比流量特性调节平衡系统流量；◆具有关断功能，可替代截止阀；◆具有锁定开度功能，当系统调试平衡后，可将锁定功能开启，此时阀门可以关小但不能开大。
日后需要进行管路维护与检修时，直接关闭阀门即可。
维护与检修结束后，直接开启阀门到锁定开度即是最初设定的开度。
可避免二次调试，节约时间与成本；◆具有测压接头，方便与测量设备的快速连接，节省调试时间；◆海林静态平衡阀可安装于供水或回水管路。
安装注意事项阀门安装时，水流方向必须与阀门上箭头方向一致。
为保证测量精度，保证阀门前后有直管段（阀前5倍口径的直管段，阀后2倍口径的直管段），空间位置不允许可以缩小前后直管段，但不能确保测量的精度。
产品操作说明根据给定流量设定平衡阀的开度（如图2设定为4.5圈）1.将阀门完全关闭（见图1）；2.将阀门开启至预设值（见图2）；3.用内六角扳手，将内部阀杆顺时针拧紧；此时最大开度设定成功。
4.阀门设置完成。
如何检查阀门预设值：关闭阀门，此时读数为0.0圈（如图1）。
转动手轮直至停止；此时的读数为最大值（在该示例中为8.0圈,见图3）图（1）：关闭图（2）预设值为4.5圈图（3）全开法兰连接型平衡阀结构尺寸DN50静态阀流量图表DN150静态阀流量图表DN200静态阀流量图表。
静态平衡阀 安装使用
静态平衡阀安装使用1.静态平衡阀安装位置和方向（1）静态平衡阀可安装在回水管路上，也可安装在供水管路上，每个环路中只需安装一处。
建议将平衡阀安装在水温较低的回水管路上。
（2）总管上的平衡阀，宜安装在水泵的出口方向。
（3）平衡阀可水平安装，也可垂直安装。
（4）介质流动方向应与阀体上标注的方向一致。
（5）手柄上的开度指示数字应朝向调试人员能够看得见的方向，以方便调试。
阀体上的测量接头前不应有障碍物，以免在调试时无法连接调试仪表。
在吊顶内安装时，应使手柄的方向朝下。
2.静态平衡阀安装尺寸（1）阀门结构长度符合国家标准GB/T 12221。
（2）法兰连接尺寸符合机械行业标准JB 78。
3.静态平衡阀不应随意变动平衡阀开度管网系统安装的平衡阀经调试后，为保持系统的平衡状态，在系统正常运行过程中，不应随意变动静态平衡阀的开度，特别是不应变动开度锁定装置。
4.静态平衡阀不必再安装截止阀在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。
因此安装了平衡阀，就不必再安装截止阀。
5.静态平衡阀注意新系统与原有系统的平衡当安装有平衡阀的新系统连接于原有系统时，应注意新系统与原有系统水流量分配平衡问题，以免安装了平衡阀的新系统（或改造系统）达不到应有的水流量。
这时应在原有系统的入口处加设平衡阀。
静态平衡阀技术特点1.技术指标（1）公称压力：1.6MPa。
（2）介质允许温度范围：3—130℃。
2.新型结构（1）阀芯和阀杆与阀门轴线成60°夹角，使介质的流体力学性能更优良。
（2）阀芯位移采用内动式结构，阀门启闭，阀杆和手柄高度不变，可适应较小的安装空间。
（3）密封采用特制氟橡胶“O”形密封圈，确保无渗漏，手柄旋转轻灵自如。
3.流量特性每一种规格的KPF-3平衡阀经试验测量，都呈现了近似直线的开度—流量关系曲线，具备了良好的流量调节特性，在平衡调试时可地调节流量。
静态平衡阀 说明书
产品概述
静态平衡阀是一种具有特殊锁定功能的调 节型阀门，采用直流型阀体结构，能够合理地 分配流量，有效地解决供热（空调）系统中存 在的室温冷热不均问题。同时能准确地调节压 降和流量，用以改善管网系统中液体流动状 态，达到管网液体平衡和节约能源的目的。阀 门设有开启度指示、开度锁定装置及用于流量 测定的测压接口，只要在各支路及用户入口装 上适当规格的平衡阀，并用专用智能仪表进行 一次性调试后锁定，将系统的总水量控制在合 理的范围内，从而克服了“大流量、小温差” 的不合理现象。
使用说明书
静态平衡阀
安装要求
1 .安 装前 ，需 冲刷掉 管道 内的异 物； 2 .注 意流 水方 向，见 阀体 上的箭 头标 识； 3 .阀 体安 装方 向最好 是垂 直或水 平方 向， 把手 上刻度应朝外； 4 .所 有附 件在 安装后 必须 不受外 界压 力； 5 .安 装好 的阀 门绝对 不能 作为一 个固 定点 ，必 须由管道支撑； 6 .注 意阀 门的 防尘， 特别 是在安 装工 地。
0.04
0.02
0.01
0.01
0.02
0.04 0.06 0.08 0.1
0.2
0.4 0.6 0.8 1
刻度值 2
3
4
5
6
K v值 0 .4 0 .6 0 .7 0 .8 1 .1
K vs值 2 .3
D N 1 5特 性 曲 线
2 压差 (bar)
7
8
1.4 1.5
PDF 文件使用 "pdfFactory Pro" 试用版本创建
其他技术参数备注
1 .接 头口 径：DN 15； 2 .连 接方 式：G1 /2内 螺纹 ； 3 .工 作压 力： 最大压 力为1 .6 MP a； 4 .温 度范 围：-2 0℃-1 20℃ ； 5 .主 要材 质： 黄铜。
平衡阀调试的调试步骤
平衡阀调试的注意事项一、安装1、静态平衡阀的安装该阀门应安装在干燥、清洁的地方并且应该防止损伤和腐蚀。
在安装阀门前，应检查：阀门是否清洁并未遭损伤管路系统已经被清洁密封处是清洁的并未遭损伤参看图1静态平衡阀STAD可以安装在水平或者垂直的直管上。
阀后离水泵的出口的距离至少需要10D，距离弯头至少需要5D。
阀前离弯头的距离至少需要2D，距离分流管至少需要2D。
如图所示：图1注意在安装前法兰必须对中；螺杆和配合垫圈须经润滑，交叉上紧螺栓；检查平面密封符合法兰要求，法兰准确对中。
注意阀体上水流方向。
2、动态流量平衡阀的安装动态流量平衡阀安装在回水管上按照阀体的箭头指示方向安装，否则，阀门无法正常工作，新系统启动前要进行管路清洗，DN50以下的阀门最好将阀胆取出，或者采用旁路的方法进行动态流量平衡阀的心脏部分是独一无二的专利流量调节阀胆，每一个阀门都是安装客户提供的设计流量来制造的。
因此安装时特别注意不要同口径不同流量的阀门之间混装。
二、平衡阀调试前的准备工作由于水力平衡调试的特殊性，为了保证最终调试结果的准确性，在调试前需要以下的准备工作，否则调试结果会和当初设计的数据有较大出入。
①提供相关的图纸，包括：水系统的原理图、立管图以及各层平面图；②提供每个平衡阀所在位置的设计流量；③调试前派专人检查系统管路、阀门、设备是否有异常情况并将相关阀门全部打开，平衡阀上的两个测量口应裸露在外以方便调试；④调试前必须清洗系统中的过滤器以及将系统中的空气排尽；⑤调试中有专人陪同，以便更快、更准确的将图纸上的阀门与现场实际阀门的安装位置一一对应；⑥调试中不能随意的关闭阀门以及排放系统中的水，否则将直接导致调试结果的偏差；⑦定频的水泵按照将来实际使用时的情况开启，如规定两用一备的话就开启两台水泵；⑧变频的水泵的频率在调试时应锁死，防止因频率的变动导致流量的波动；⑨调试结束后会将各阀门的开度锁死，在系统正常运行过程中不要随意将锁定打开。
